电弧焊焊接工艺参数

焊接工艺参数的选择手工电弧焊的焊接工艺参数主要条直径、焊接电流、电弧电压、焊接层数、电源种类及极性等。

1．焊条直径焊条直径的选择主要取决于焊件厚度、接头形式、焊缝位置和焊接层次等因素。

在一般情况下，可根据表6-4按焊件厚度选择焊条直径，并倾向于选择较大直径的焊条。

另外，在平焊时，直径可大一些；立焊时，所用焊条直径不超过5mm；横焊和仰焊时，所用直径不超过4mm；开坡口多层焊接时，为了防止产生未焊透的缺陷，第一层焊缝宜采用直径为3.2mm的焊条。

表6-4 焊条直径与焊件厚度的关系mm焊件厚度≤23~45~12>12焊条直径23.24~5≥152．焊接电流焊接电流的过大或过小都会影响焊接质量，所以其选择应根据焊条的类型、直径、焊件的厚度、接头形式、焊缝空间位置等因素来考虑，其中焊条直径和焊缝空间位置最为关键。

在一般钢结构的焊接中，焊接电流大小与焊条直径关系可用以下经验公式进行试选：I=10d2 (6-1) 式中I ——焊接电流(A)；d ——焊条直径(mm)。

另外，立焊时，电流应比平焊时小15％～20％；横焊和仰焊时，电流应比平焊电流小10％～15％。

3．电弧电压根据电源特性，由焊接电流决定相应的电弧电压。

此外，电弧电压还与电弧长有关。

电弧长则电弧电压高，电弧短则电弧电压低。

一般要求电弧长小于或等于焊条直径，即短弧焊。

在使用酸性焊条焊接时，为了预热部位或降低熔池温度，有时也将电弧稍微拉长进行焊接，即所谓的长弧焊。

4．焊接层数焊接层数应视焊件的厚度而定。

除薄板外，一般都采用多层焊。

焊接层数过少，每层焊缝的厚度过大，对焊缝金属的塑性有不利的影响。

施工中每层焊缝的厚度不应大于4～5mm。

5．电源种类及极性直流电源由于电弧稳定，飞溅小，焊接质量好，一般用在重要的焊接结构或厚板大刚度结构上。

其他情况下，应首先考虑交流电焊机。

根据焊条的形式和焊接特点的不同，利用电弧中的阳极温度比阴极高的特点，选用不同的极性来焊接各种不同的构件。

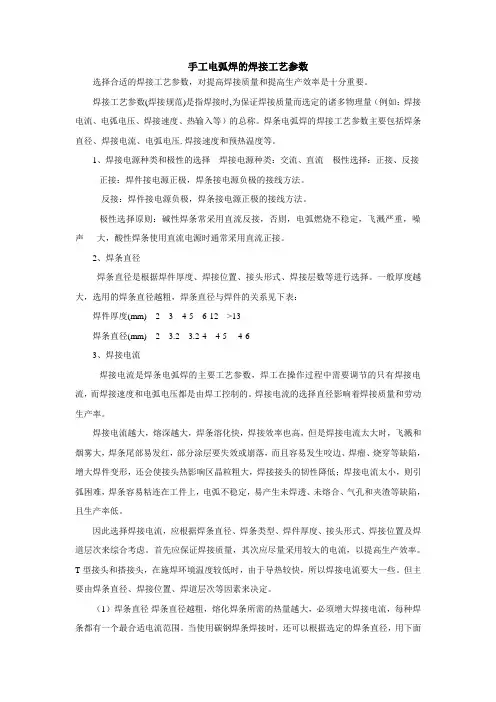

手工电弧焊的焊接工艺参数选择合适的焊接工艺参数，对提高焊接质量和提高生产效率是十分重要。

焊接工艺参数(焊接规范)是指焊接时,为保证焊接质量而选定的诸多物理量（例如：焊接电流、电弧电压、焊接速度、热输入等）的总称。

焊条电弧焊的焊接工艺参数主要包括焊条直径、焊接电流、电弧电压. 焊接速度和预热温度等。

1、焊接电源种类和极性的选择焊接电源种类：交流、直流极性选择：正接、反接正接：焊件接电源正极，焊条接电源负极的接线方法。

反接：焊件接电源负极，焊条接电源正极的接线方法。

极性选择原则：碱性焊条常采用直流反接，否则，电弧燃烧不稳定，飞溅严重，噪声大，酸性焊条使用直流电源时通常采用直流正接。

2、焊条直径焊条直径是根据焊件厚度、焊接位置、接头形式、焊接层数等进行选择。

一般厚度越大，选用的焊条直径越粗，焊条直径与焊件的关系见下表：焊件厚度(mm) 2 3 4-5 6-12 >13焊条直径(mm) 2 3.2 3.2-4 4-5 4-63、焊接电流焊接电流是焊条电弧焊的主要工艺参数，焊工在操作过程中需要调节的只有焊接电流，而焊接速度和电弧电压都是由焊工控制的。

焊接电流的选择直径影响着焊接质量和劳动生产率。

焊接电流越大，熔深越大，焊条溶化快，焊接效率也高，但是焊接电流太大时，飞溅和烟雾大，焊条尾部易发红，部分涂层要失效或崩落，而且容易发生咬边、焊瘤、烧穿等缺陷，增大焊件变形，还会使接头热影响区晶粒粗大，焊接接头的韧性降低；焊接电流太小，则引弧困难，焊条容易粘连在工件上，电弧不稳定，易产生未焊透、未熔合、气孔和夹渣等缺陷，且生产率低。

因此选择焊接电流，应根据焊条直径、焊条类型、焊件厚度、接头形式、焊接位置及焊道层次来综合考虑。

首先应保证焊接质量，其次应尽量采用较大的电流，以提高生产效率。

T型接头和搭接头，在施焊环境温度较低时，由于导热较快，所以焊接电流要大一些。

但主要由焊条直径、焊接位置、焊道层次等因素来决定。

（1）焊条直径焊条直径越粗，熔化焊条所需的热量越大，必须增大焊接电流，每种焊条都有一个最合适电流范围。

手工电弧焊的特点工艺参数及焊接电弧的引燃运条接头和收弧一．手工电弧焊工艺特点手工电弧焊的代号是111，是手工操作焊条进行焊接的电弧焊的方法。

也是在焊接领域里劳动强度最大的焊接方法，电弧焊是利用电弧作热源的熔焊方法。

（一）优点：1.工艺灵活，适应性强，适合于各种金属的全位置焊接。

2.质量好，与气焊埋弧焊相比，金相组织细，热影响区小，接头性能好。

3.易于调整；易于通过工艺调整（如对称焊接等）来控制变形和改善应力。

4.简单方便：设备简单，操作方便。

（二）缺点；1.对焊工要求高：焊工的操作技术和经验，直接影响产品质量2.劳动条件差：焊工在工作时手脑并用，精神高度集中，而且还要受到高温度烘烤，及有毒、烟尘、弧光辐射和金属蒸气的危害。

3.生产效率低：焊工受体质的影响，焊接工艺参数选择范围较小，故生产效率低。

（三）应用范围在矿山、冶金、仪表、造船、锅炉及压力容器，机械制造，化工设备及航空航天制造维修业中都广泛的应用。

是工业上不可缺少的一项焊接方法。

二．手工电弧焊的工艺参数。

选择合适的焊接工艺参数，对提高焊接质量和生产率是十分重要的。

焊接工艺参数是指焊接时为提高焊接质量而选定的各个物理量。

（一）焊接电源种类和极性的选择手工电弧时采用的电源有交流电源和直流电源两大类，根据焊条性质进行选择。

1．焊接电源的选择酸性焊条可采用交、直流两种电源，但优先选用交流电源，碱性焊条由于电弧稳定性差，必须直流电源，但对药皮中含有较多稳弧剂的碱性焊条（低氢钾型），也可使用交流电源，但此时电源的空载电压应较高些。

2．极性的选择在采用正接，碱性焊条采用反接，这样电弧燃烧稳定，飞溅小，声音平静均匀。

（二）焊条直径的选择工件较厚，焊条直径越大，工件越薄，焊条直径越小。

焊条直径与焊件厚度的关系接头形式不同，焊条直径也不同，T 形接头应比对接接头使用焊条直径应大些，立焊、横焊等空间位置比平焊所选用的焊条直径应小一些，立焊最大直径不超过5MM ，所选用的焊条不超过4MM 。

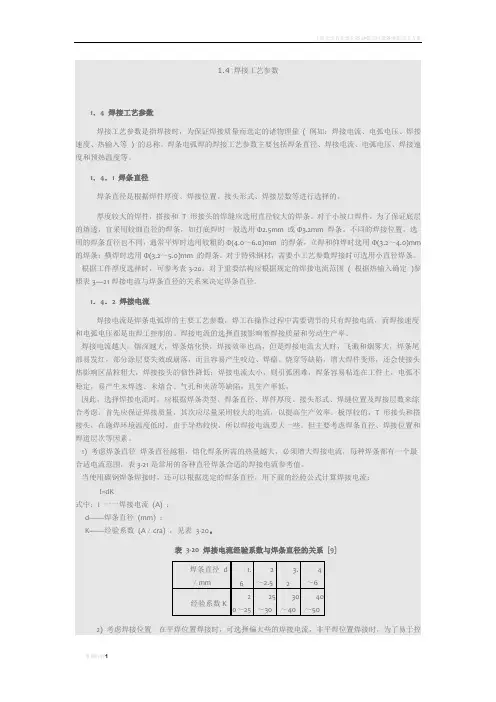

焊接工艺参数焊接工艺参数（也称焊接规范）。

手工电弧焊的工艺参数通常包括焊条类型及直径、焊接电流、电弧电压、焊接速度和焊接角度。

1、焊条直径的选择为了提高生产效率，应尽可能地选用大直径的焊条，但是焊条直径大往往会造成未焊透和焊缝成型不良。

焊条直径的选择通常可以从以下几个方面考虑：1）焊件的厚度，厚度较大的焊件应选用较大直径的焊条。

2）焊缝的位置，平焊时应选用较大直径的焊条。

立焊、横焊、仰焊时为减小热输入，防止熔化金属下淌，应采用小直径焊条并配合小电流焊接。

3）焊接层数，多层焊时为保证根部焊透，第一层焊道应采用小直径焊条焊接，以后各层可以采用较大直径焊条焊接，以提高盛产率。

4）接头形式，搭接接头、T形接头多用作非承载焊缝，为提高生产效率应采用较大直径的焊条。

2、焊接电流的选择增大焊接电流能提高生产效率。

使熔深增大，但电流过大易造成焊缝咬边和烧穿等缺陷，降低接头的机械性能。

焊接时，焊接电流的选择可以从以下几个方面考虑：1）根据焊条直径和焊件厚度选择。

焊条直径越大，焊件越厚，要求焊接电流越大。

平焊低碳钢时，焊接电流I(单位A)与焊条直径d(单位mm)的关系式为：I = (35---55)d2）根据焊接位置的选择。

在焊条直径一定的情况下,平焊位置要比其它位置焊接时选用的焊接电流大。

提问：3、在一块10毫米厚低碳钢上，用直径为3.2毫米的焊条，焊一道平焊缝，应采用多大焊接电流？3、电弧电压的选择（电弧长度的选择）电弧电压的大小是由弧长来决定。

电弧长则电压高，电弧短则电压低。

在焊接过程中应采用不超过焊条直径的短电弧。

否则会出现电弧燃烧不稳、保护不好，飞溅大，熔深小，还会使焊缝产生未焊透、咬边和气孔等缺陷。

4、焊接速度单位时间内完成的焊缝长度称为焊接速度。

焊接速度过快或过慢都将影响焊缝的质量。

焊接速度过快，熔池温度不够，易造成未焊透、未融合和焊缝过窄等现象。

若焊接速度过慢，易造成焊缝过厚、过宽或出现焊穿等现象。

3）考虑焊接层次通常焊接打底焊道时，为保证背面焊道的质量，使用的焊接电流较小；焊接填充焊道时,为提高效率，保证熔合好，使用较大的电流：焊接盖面焊道时，防止咬边和保证焊道成形美观,使用的电流稍小些.焊接电流—一般可根据焊条直径进行初步选择，焊接电流初步选定后，要经过试焊,检查焊缝成形和缺陷，才可确定。

对于有力学性能要求的如锅炉、压力容器等重要结构，要经过焊接工艺评定合格以后，才能最后确定焊接电流等工艺参数。

1．4．3 电弧电压当焊接电流调好以后,焊机的外特性曲线就决定了.实际上电弧电压主要是由电弧长度来决定的。

电弧长，电弧电压高，反之则低。

焊接过程中,电弧不宜过长，否则会出现电弧燃烧不稳定、飞溅大、熔深浅及产生咬边、气孔等缺陷:若电弧太短，容易粘焊条。

一般情况下，电弧长度等于焊条直径的0.5～1倍为好，相应的电弧电压为16—25V。

碱性焊条的电弧长度不超过焊条的直径，为焊条直径的一半较好，尽可能地选择短弧焊；酸性焊条的电弧长度应等于焊条直径。

1．4．4 焊接速度焊条电弧焊的焊接速度是指焊接过程中焊条沿焊接方向移动的速度，即单位时间内完成的焊缝长度。

焊接速度过快会造成焊缝变窄，严重凸凹不平，容易产生咬边及焊缝波形变尖；焊接速度过慢会使焊缝变宽，余高增加，功效降低.焊接速度还直接决定着热输入量的大小，一般根据钢材的淬硬倾向来选择。

1．4．5 焊缝层数厚板的焊接,一般要开坡口并采用多层焊或多层多道焊.多层焊和多层多道焊接头的显微组织较细，热影响区较窄。

前一条焊道对后一条焊道起预热作用，而后一条焊道对前一条焊道起热处理作用。

因此，接头的延性和韧性都比较好。

特别是对于易淬火钢，后焊道对前焊道的回火作用,可改善接头组织和性能。

对于低合金高强钢等钢种，焊缝层数对接头性能有明显影响。

焊缝层数少,每层焊缝厚度太大时，由于晶粒粗化，将导致焊接接头的延性和韧性下降。

1．4．6 热输入熔焊时，由焊接能源输入给单位长度焊缝上的热量称为热输入。

焊条电弧焊项目1.3垂直固定管对接焊条电弧焊施工焊接工艺参数及其选择焊条电弧焊的焊接工艺参数通常包括：焊条直径、焊接电流、电弧电压、焊接速度和焊道层数等。

焊接工艺参数选择的正确与否，直接影响焊缝形状、尺寸、焊接质量和生产率，因此选择合适的焊接工艺参数是焊接生产中不可忽视的一个重要问题。

一、焊条直径的选择焊条直径的选择对焊接质量和生产率的影响很大。

焊条直径一般根据焊件厚度选择；同时还要考虑接头形式、施焊位置和焊接层数，对于重要结构还要考虑焊接热输入的要求。

为提高生产效率，应尽可能地选用直径较大的焊条。

但用过粗的焊条会造成未焊透或焊缝成形不良的现象；用直径过小的焊条则生产率低。

各种焊条直径与焊件厚度的关系，使用电流的参考值分别参见表1、表2。

表1 焊条直径与焊件厚度的关系表2 各种直径焊条使用电流参考值在板厚相同的条件下，平焊位置的焊接所选用的焊条直径应比其他位置大一些，立焊、横焊和仰焊应选用较细的焊条，一般不超过4．0 mm。

第一层焊道应选用小直径焊条焊接，以后各层可以根据焊件厚度选用较大直径的焊条。

T形接头、搭接接头都应选用较大直径的焊条。

向上立角焊缝焊条直径一般为 3.2～4mm，而向下立角焊缝焊条直径根据焊脚尺寸的大小可选用4～6mm。

二、焊接电流的选择选择焊接电流时，应根据焊条类型、焊条直径、焊件厚度、接头形式、焊接位置和层数等因素综合考虑。

焊工在操作时选好焊条直径和焊接位置后，需要调节的只有焊接电流，而电弧电压和焊接速度是由焊工控制的。

焊接电流的选择是焊条电弧焊的主要工艺参数。

焊接电流越大，熔深越大，焊条熔化快，焊接效率也高。

如果焊接电流过小会使引弧困难，电弧不稳，造成未焊透、夹渣以及焊缝成形不良等缺陷，而且生产率低。

反之，焊接电流过大易产生咬边、焊穿，增加焊件变形和金属飞溅量，也会使焊接接头的组织由于过热而发生变化，降低焊接接头的韧性。

所以，焊接时要合理选择焊接电流。

焊接电流的大小主要根据焊条直径、焊条类型、焊件厚度、接头形式、焊缝空间位置以及焊接层次等因素来决定的。

制焊缝成形，焊接电流比平焊位置小10％～20％。

3) 考虑焊接层次通常焊接打底焊道时，为保证背面焊道的质量，使用的焊接电流较小；焊接填充焊道时，为提高效率，保证熔合好，使用较大的电流：焊接盖面焊道时，防止咬边和保证焊道成形美观，使用的电流稍小些。

焊接电流—一般可根据焊条直径进行初步选择，焊接电流初步选定后，要经过试焊，检查焊缝成形和缺陷，才可确定。

对于有力学性能要求的如锅炉、压力容器等重要结构，要经过焊接工艺评定合格以后，才能最后确定焊接电流等工艺参数。

1．4．3 电弧电压当焊接电流调好以后，焊机的外特性曲线就决定了。

实际上电弧电压主要是由电弧长度来决定的。

电弧长，电弧电压高，反之则低。

焊接过程中，电弧不宜过长，否则会出现电弧燃烧不稳定、飞溅大、熔深浅及产生咬边、气孔等缺陷：若电弧太短，容易粘焊条。

一般情况下，电弧长度等于焊条直径的0.5～1倍为好，相应的电弧电压为16—25V。

碱性焊条的电弧长度不超过焊条的直径，为焊条直径的一半较好，尽可能地选择短弧焊；酸性焊条的电弧长度应等于焊条直径。

1．4．4 焊接速度焊条电弧焊的焊接速度是指焊接过程中焊条沿焊接方向移动的速度，即单位时间内完成的焊缝长度。

焊接速度过快会造成焊缝变窄，严重凸凹不平，容易产生咬边及焊缝波形变尖；焊接速度过慢会使焊缝变宽，余高增加，功效降低。

焊接速度还直接决定着热输入量的大小，一般根据钢材的淬硬倾向来选择。

1．4．5 焊缝层数厚板的焊接，一般要开坡口并采用多层焊或多层多道焊。

多层焊和多层多道焊接头的显微组织较细，热影响区较窄。

前一条焊道对后一条焊道起预热作用，而后一条焊道对前一条焊道起热处理作用。

因此，接头的延性和韧性都比较好。

特别是对于易淬火钢，后焊道对前焊道的回火作用，可改善接头组织和性能。

对于低合金高强钢等钢种，焊缝层数对接头性能有明显影响。

焊缝层数少，每层焊缝厚度太大时，由于晶粒粗化，将导致焊接接头的延性和韧性下降。

1．4．6 热输入熔焊时,由焊接能源输入给单位长度焊缝上的热量称为热输入。
