BX1-500交流弧焊机操作规程一、设备技术性能和参数1、电源电压380V，工作电压25～40V，2、额定电流500A，电流调节范围20～500A。
3、使用环境温度：“-25～40℃.4、空气相对湿度：≤90%。
二、操作步骤1、工作前的准备工作1.1清理操作区，排除火灾隐患。
确认防火器材位置，做好通风，防止有毒气体对操作人员的伤害。
1.2把电焊机从存放区移到操作区，稳妥放置。
1.3确认焊机、电源线、把子线、地线、焊把完好。
2、操作步骤2.1合上电焊机电源，根据焊件选择合适的焊条和工作电流。
2.2将焊件放置稳妥，与地线可靠搭接。
2.3左手持面罩，右手持焊把，看准焊接部位，用面罩护住面部后，开始焊接。
2.4焊接告一段落，用小锤敲掉药皮，检查焊接质量，如不合格则重复上一步，直至合格为止。
2.5操作结束后，灭绝火种，关闭电源，把焊件、焊机、电源线、把子线、工具，存放在规定位置。
2.6清洁操作区。
三、紧急情况处理1、操作过程中，如发生伤人事故，要立即停止操作，断掉焊机电源，呼叫工友救援。
2、操作过程中，如火花引燃其他物品，要立即停止操作，断电、扑火，呼叫工友救援。
四、注意事项1.焊机三相进线连接必须牢靠，如有任一相断开，焊机运行就不正常。
2.安装进线时，必须用40A熔断丝，不准用铜线或铝线代替。
3.焊机与电缆的接头处必须拧紧，否则接触不良可能将接线板烧坏。
4.调节旋钮要轻轻旋动，到两端限位处不准使劲再旋。
5.控制箱内各电位器在出厂时已调试完毕，非特殊需要不准随便旋动。
6.严禁在无规定通风下进行焊接工作。
五、故障查询及排除1.焊条容易粘工件。
1.1适当调大焊接电流1.2检查焊条有无药皮脱落或潮湿现象。
2.箱壳漏电2.1电源线碰到箱壳，应立即消除。
2.2变压器、电抗器电源、开关及其他电器元件或接线碰箱壳，应检查消除。
2.3未接接地线或接触不良，应接好地线。

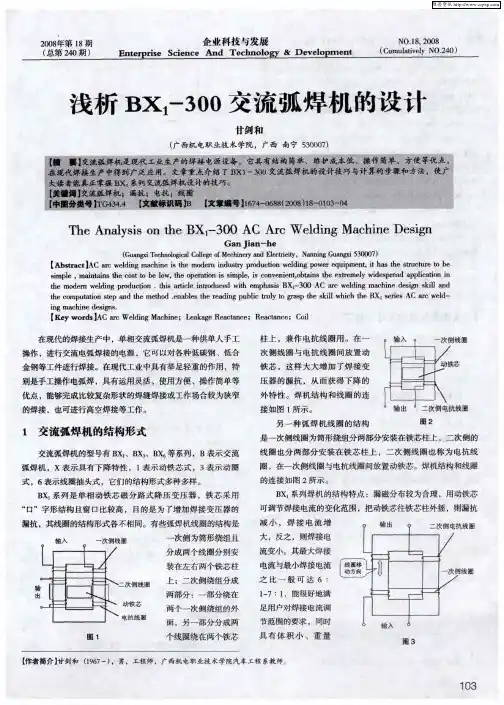

BX1系列交流弧焊机使用说明书一、安全注意事项为了避免重大人身事故，请遵守以下事项：1．安装、使用焊机前，请认真阅读本使用说明书，并遵守焊机上的警示符和警告语内容。
2．请经过专业培训并取得专业资格的人员才能进行焊机的安装、操作和维修保养。
3．使用心脏起搏器的人员，未经专业医护人员同意，不得从事焊接作业及靠近正在使用中的焊机，因焊机通电时产生的磁场会对起搏器的工作产生不良的影响。
4．非有关人员不得进入焊接工作现场。
5．不允许将本焊机用作焊接以外的工作。
为了避免触电危险，请遵守以下事项：一旦接触带电部位可能会引起致命的电击和电灼伤1．请不要碰触任何带电部位。
2．开始焊接工作前，应认真检查电源输入线、保护接地线和焊接电缆绝缘是否良好，接线是否正确、牢固可靠，配电箱及电源线容量是否满足需要。
3．焊机在拆卸掉外壳及其它防护装置的情况下不得用于焊接作业。
4．操作人员必须穿戴电焊作业的安全防护用品。
5．焊接作业完毕或暂时离开焊接现场时，应切断焊机所有的输入电源。
6．焊机的定期维护保养应由专业人员进行。
7．使用中如出现故障应及时停机检查，待故障排除后方可继续使用。
为了避免焊接弧光、飞溅、焊渣、烟尘及有害性气体的危害，请使用规定的防护用具●弧光会引起眼部发炎或皮肤灼伤。
●飞溅、焊渣会灼伤眼睛、烧伤皮肤。
●焊接产生的烟尘和气体会危及身体健康。
●在狭窄场所焊接作业，如果缺氧会导致窒息。
1．在进行焊接作业或观察、监督焊接作业时，请使用合格的电焊防护面罩或佩戴防护眼镜。
2．在焊接场所周围设置隔离屏障，防止弧光伤及他人。
3．佩戴口罩，注意焊接场所的通风排气，防止气体中毒和窒息事故的发生。
尤其在焊接具有镀层或涂层的材料时，会产生有害的烟尘和气体，更要注意防护。
4．在狭窄场所焊接时，还应安排检查人员定时检查作业区内通风及人员情况是否正常。
为了防止火灾、爆炸、爆裂等事故发生，请遵守以下规定：●焊接时的飞溅物、焊渣、热工件接触可燃物后会引起火灾。
特点及用途
采用新型变压器和独特的箱体结构,轻巧紧凑,便于搬动,该机装有拉手和脚轮,便于移动。
可焊材料：低碳钢、高强度钢、中碳钢、低合金钢Array使用条件：为了更好的使用机器，请遵守下列条例：
A. 环境温度介于-10℃和40℃之间；
B. 工作场所海拔高度不超过1000M；
C. 周围空气中的灰尘、酸、腐蚀性气体或物质等不超过正常含量，由于焊接过程中而产生的除外；
D. 不宜在含盐的空气中长时间使用；
E. 供电电压的波动在额定值的±10%以内；
F. 工作场所风力低于1.5米/秒；
G. 不适合雨中使用和作业。
BX1系列交流弧焊机使用说明书泰兴市南阳电焊机械制造有限公司BX1系列交流弧焊机使用说明书一、安全注意事项为了避免重大人身事故，请遵守以下事项：1．安装、使用焊机前，请认真阅读本使用说明书，并遵守焊机上的警示符和警告语内容。
2．请经过专业培训并取得专业资格的人员才能进行焊机的安装、操作和维修保养。
3．使用心脏起搏器的人员，未经专业医护人员同意，不得从事焊接作业及靠近正在使用中的焊机，因焊机通电时产生的磁场会对起搏器的工作产生不良的影响。
4．非有关人员不得进入焊接工作现场。
5．不允许将本焊机用作焊接以外的工作。
为了避免触电危险，请遵守以下事项：一旦接触带电部位可能会引起致命的电击和电灼伤1．请不要碰触任何带电部位。
2．开始焊接工作前，应认真检查电源输入线、保护接地线和焊接电缆绝缘是否良好，接线是否正确、牢固可靠，配电箱及电源线容量是否满足需要。
3．焊机在拆卸掉外壳及其它防护装置的情况下不得用于焊接作业。
4．操作人员必须穿戴电焊作业的安全防护用品。
5．焊接作业完毕或暂时离开焊接现场时，应切断焊机所有的输入电源。
6．焊机的定期维护保养应由专业人员进行。
7．使用中如出现故障应及时停机检查，待故障排除后方可继续使用。
为了避免焊接弧光、飞溅、焊渣、烟尘及有害性气体的危害，请使用规定的防护用具●弧光会引起眼部发炎或皮肤灼伤。
●飞溅、焊渣会灼伤眼睛、烧伤皮肤。
●焊接产生的烟尘和气体会危及身体健康。
●在狭窄场所焊接作业，如果缺氧会导致窒息。
1．在进行焊接作业或观察、监督焊接作业时，请使用合格的电焊防护面罩或佩戴防护眼镜。
2．在焊接场所周围设置隔离屏障，防止弧光伤及他人。
3．佩戴口罩，注意焊接场所的通风排气，防止气体中毒和窒息事故的发生。
尤其在焊接具有镀层或涂层的材料时，会产生有害的烟尘和气体，更要注意防护。
4．在狭窄场所焊接时，还应安排检查人员定时检查作业区内通风及人员情况是否正常。
为了防止火灾、爆炸、爆裂等事故发生，请遵守以下规定：●焊接时的飞溅物、焊渣、热工件接触可燃物后会引起火灾。
BX1-系列交流弧焊机使用说明书Alternative current Arc Welding Operater ’s Manual（请在安装、使用、维护前认真阅读本说明书）成都华远电器设备有限公司Chengdu Huayuan Electric Equipment Co.,Ltd认证取得华 远 焊 机华远焊接及切割设备在设计时已充分考虑其安全性，尽管如此，正确安装及操作此设备仍将有助于您的安全，在认真阅读本说明书之前，请不要安装、操作或更换本设备的任何零部件！安全提示电弧弧光对人体有害，保护好您和他人的安全，避免被弧光照射，请穿戴必要的防护服及手套，认真阅读以下内容，所有的安装、操作、维修都由专业人员进行。
图1焊机外形1.电磁辐射焊接电流经过的场合会引起磁场，在焊接电缆旁边应无磁敏感物品如手表、移动电话，探伤仪器，铁制品工具等，避免电磁辐射的方法有：将电缆穿入管道，减小电缆线的环绕面积并尽量避免在其中设置工位，连接到工件的电缆应尽量缩短，避免在主电源旁边工作。
2.电击危险根据国家标准，（GB3805-93）,人体所能承受的直流及交流电压很低，而焊接所需要的电压，在符合国家相关标准的情况下（环境状况4）仍然有电击危险。
操作人员必须穿戴安全防护，避免电击，不要用自己皮肤的裸露部分，同时接触工件和电极，防护服及手套还须进行烘干处理。
如果必须在危险的环境（如潮湿；汗渍较多；低矮框架等）场合进行焊接，须采取的措施有：采用低电压的平特性电源和半自动焊机，采用绝缘等级较高的把钳，采用自动焊进行焊接。
在半自动及自动焊操作时，焊丝，送丝轮，导电嘴，或半自动焊抢都有漏电的危险，在任何情况下连接工件的电缆线都应连接牢靠且靠近焊接点，将工件和电源的接地点接入大地，不要接入三相零线经常性地检查手把钳，接地夹，焊接电缆，确保焊机始终处于良好的工作状态，随时更换绝缘条件损坏的部件，切勿将把钳或焊抢浸入水中，切勿同时触及电极两端，在高空或有跌落危险条件下工作时，应绑扎安全带。
BX1系列交流弧焊机使用说明书一、安全注意事项为了避免重大人身事故，请遵守以下事项：1．安装、使用焊机前，请认真阅读本使用说明书，并遵守焊机上的警示符和警告语内容。
2．请经过专业培训并取得专业资格的人员才能进行焊机的安装、操作和维修保养。
3．使用心脏起搏器的人员，未经专业医护人员同意，不得从事焊接作业及靠近正在使用中的焊机，因焊机通电时产生的磁场会对起搏器的工作产生不良的影响。
4．非有关人员不得进入焊接工作现场。
5．不允许将本焊机用作焊接以外的工作。
为了避免触电危险，请遵守以下事项：一旦接触带电部位可能会引起致命的电击和电灼伤1．请不要碰触任何带电部位。
2．开始焊接工作前，应认真检查电源输入线、保护接地线和焊接电缆绝缘是否良好，接线是否正确、牢固可靠，配电箱及电源线容量是否满足需要。
3．焊机在拆卸掉外壳及其它防护装置的情况下不得用于焊接作业。
4．操作人员必须穿戴电焊作业的安全防护用品。
5．焊接作业完毕或暂时离开焊接现场时，应切断焊机所有的输入电源。
6．焊机的定期维护保养应由专业人员进行。
7．使用中如出现故障应及时停机检查，待故障排除后方可继续使用。
为了避免焊接弧光、飞溅、焊渣、烟尘及有害性气体的危害，请使用规定的防护用具●弧光会引起眼部发炎或皮肤灼伤。
●飞溅、焊渣会灼伤眼睛、烧伤皮肤。
●焊接产生的烟尘和气体会危及身体健康。
●在狭窄场所焊接作业，如果缺氧会导致窒息。
1．在进行焊接作业或观察、监督焊接作业时，请使用合格的电焊防护面罩或佩戴防护眼镜。
2．在焊接场所周围设置隔离屏障，防止弧光伤及他人。
3．佩戴口罩，注意焊接场所的通风排气，防止气体中毒和窒息事故的发生。
尤其在焊接具有镀层或涂层的材料时，会产生有害的烟尘和气体，更要注意防护。
4．在狭窄场所焊接时，还应安排检查人员定时检查作业区内通风及人员情况是否正常。
为了防止火灾、爆炸、爆裂等事故发生，请遵守以下规定：●焊接时的飞溅物、焊渣、热工件接触可燃物后会引起火灾。

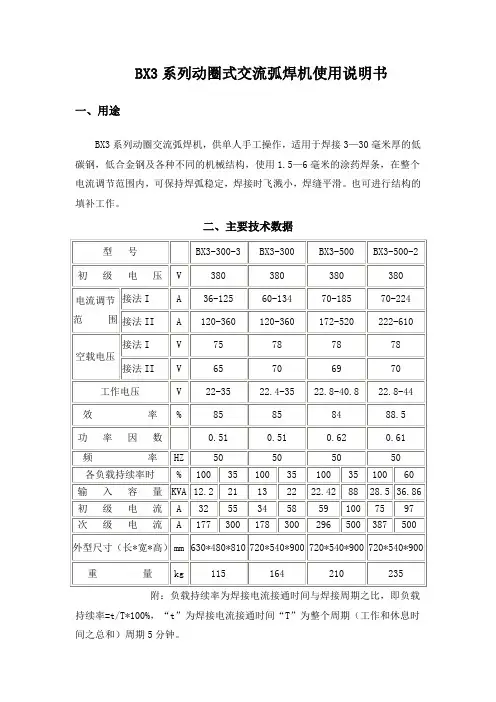

BX3系列动圈式交流弧焊机使用说明书
一、用途
BX3系列动圈交流弧焊机，供单人手工操作，适用于焊接3—30毫米厚的低碳钢，低合金钢及各种不同的机械结构，使用1.5—6毫米的涂药焊条，在整个电流调节范围内，可保持焊弧稳定，焊接时飞溅小，焊缝平滑。
也可进行结构的填补工作。
二、主要技术数据
附：负载持续率为焊接电流接通时间与焊接周期之比，即负载持续率=t/T*100%，“t”为焊接电流接通时间“T”为整个周期（工作和休息时间之总和）周期5分钟。
三、焊接电流的调整
该焊机电流调节为两档，Ⅰ、Ⅱ两档换接由组合转换开关一次完成，焊接电流细调节靠转动手柄，调节次级线圈位置，改变漏抗的大小来实现。
四、注意事项
1、操作前认真检查接线螺母是否拧紧,接地线是否可靠接地。
2、在焊接过程中，如需用组合开关换档，必须停止焊接，切不可在焊接过程中换档。
3、焊机使用时，焊接电流不允许超过本焊机的焊接规范值。
4、焊机不能受雨淋，雪淋，应放在干燥处。
五、BX3系列交流弧焊机常见故障及排除方法
六、BX3系列交流弧焊机的定期保养:
七、成套供应
1、BX3型交流弧焊机 1台
2、手扶面罩 1个
3、出厂合格证 1份
4、焊钳 1把
5、使用说明书 1份
6、焊接电缆 20米（包括两个接头）。
交流弧焊机
技术要求：
1. 负载持续率：是指实际工作时间在全部工作时间中（10分钟为1周期）所占比率。
例如，
负载持续率60%是指焊接6分钟，接着空载4分钟。
额定负载持续率是相对于额定电流而言的，当在额定电流以下使用时，即使在高负载持续率下也可使用。
此时的负载持续率换算公式如下：实际所用电流的负载持续率=平方
（实际所用输出电流）额定负载持续率额定输出电流）平方 ( 2. 接地：机壳后（外）侧板下部设有接地端子，请一定用14mm 2以上的铜线接地。
额定输入
电压300～600V 接地电阻10Ω。
3. 电源侧连接：一台焊机需配置一台带开关及保险 短路保护器等电流保护器的配电箱，用
4．检修：初级线圈与次级线圈的绝缘电阻，初级线圈对机壳绝缘电阻，次级线圈对机壳的绝缘电阻均应大于1M Ω。
避免过载使用，及时未烧损也会缩短寿命。
过载会引起噪音，使电流调节手轮转动困难等。
电缆过长，会导致电流流通不畅，增加电力损耗。
电缆过旧，表层绝缘被损坏，会引起电弧不稳。
5．BX1型焊机
BX1型焊机是以JB/T7834-95和GB15579-1995为基准设计制造的。
BX6型焊机
BX6型焊机是以JB/T3643-2000和GB15579-1995为基准设计制造的。
BX3型焊机。
