第2章 封装工艺流程

封装工艺流程
《封装工艺流程》
封装工艺流程是指将集成电路芯片封装成完整的电子元器件的过程。

封装工艺流程主要包括封装设计、封装材料选择、封装模具制造、封装过程控制等环节。

下面我们将简要介绍一下封装工艺流程的主要步骤。

封装设计是封装工艺流程的第一步，它要根据芯片的功能和尺寸特点来确定封装的类型和尺寸，以及排线的布局和引脚数量等。

封装设计的好坏直接影响到后续封装工艺的成功与否。

封装材料选择是封装工艺流程的第二步，它要根据封装的类型和应用环境来选择合适的封装材料，如塑料封装、陶瓷封装、球栅阵列封装等。

不同的封装材料有不同的特性和成本，要合理选择以满足产品的要求。

封装模具制造是封装工艺流程的第三步，它要根据封装设计和封装材料来制造合适的封装模具。

封装模具的制造质量直接关系到封装产品的质量和成本，因此要选择合适的制造工艺和材料，以确保模具的精度和寿命。

封装过程控制是封装工艺流程的最后一步，它要对封装过程中的温度、湿度、压力、时间等参数进行控制，以确保封装产品的质量和稳定性。

封装过程控制是封装工艺流程中最关键的环节，要严格执行相应的标准和流程，以确保产品的合格率和可靠性。

总的来说，封装工艺流程是一个复杂的技术活，它要求在封装设计、封装材料选择、封装模具制造和封装过程控制等方面有丰富的经验和技术，以确保封装产品的质量和性能。

只有做好封装工艺流程的每一个环节，才能生产出合格的封装产品，满足客户的需求。

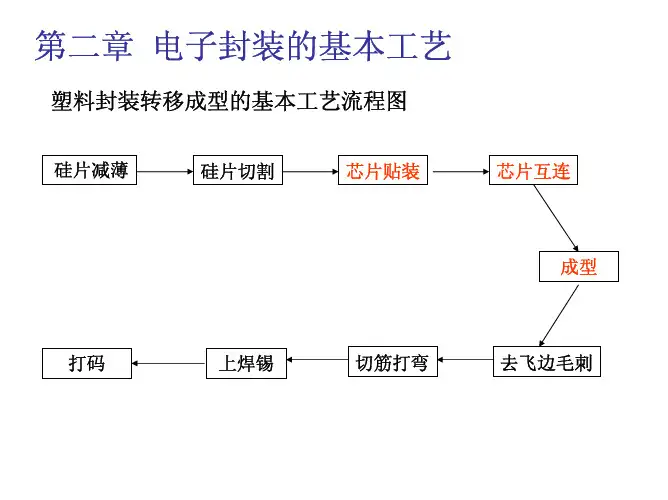

第二章集成电路芯片封装工艺流程传统封装与装配硅片测试和拣选引线键合分片塑料封装最终封装与测试贴片芯片封装技术工艺流程图硅片减薄硅片切割芯片贴装芯片互连打码上焊锡切筋成形去毛刺成型技术2.1 硅片减薄硅片尺寸较大，（6寸、8寸、12寸）；硅片上电路层有效厚度300μm,加厚为700~900µm，因此，封装之前，要对硅片进行减薄。

减薄技术：研磨、化学机械抛光（CMP）、干式抛光、电化学腐蚀、等离子化学腐蚀等。

硅片减薄转动和摆动秆转动卡盘上的硅片向下施加力Figure 20.42.2 芯片切割（分片）减薄后的芯片贴在一个带有金属环的薄膜（蓝膜）上，送到划片机进行划片。

方式：手动操作（老式划片机）；自动划片机（配备脉冲激光束或金刚石划片刀）。

划片工艺：采用DBG 、DBT技术。

分片硅片台锯刃Figure 20.52.3 芯片粘贴共晶粘贴法（Au-Si合金）焊接粘贴法（Pb-Sn合金焊接）环氧树脂粘结（重点）玻璃胶粘贴法贴装方式4种：装架芯片引线引线框架塑料DIPFigure 20.62.3.1 共晶粘贴法金—硅共晶（Au-Si）粘贴，在陶瓷封装中广泛应用。

利用金—硅合金，在高温时共晶熔合反应使IC芯片粘贴固定。

工艺方法—看下页图缺点：工艺温度高，生产效率低，不适应高速自动化生产。

只应用于大功率元件。

芯片粘结－Au-Si共晶贴片Silicon Gold film 金/硅共晶合金Al2O3 Figure 20.82.3.2 焊接粘贴法另一种利用合金反应进行芯片粘贴的方法。

优点：热传导性好，适合高功率器件的封装。

2.3.3 导电胶粘贴法也称环氧树脂粘结；优点：操作简单、成本低、大量用于塑料封装；缺点：热稳定性较差、易在高温下劣化、可靠性差。

芯片粘结－环氧树脂粘贴芯片环氧树脂引线框架Figure 20.7导电胶粘贴法工艺过程和导电胶材料涂布粘贴剂放芯片到粘贴剂上固化处理。

固化条件：150℃，1h 或（186℃，0.5h）三种导电胶材料配方：①各向同性②导电硅橡胶③各向异性导电聚合物导电胶功能：（形成化学结合、具有导电功能）2.3.4 玻璃胶粘贴法为低成本芯片粘贴材料，适用于低成本的陶瓷封装。
