封装工艺流程简介 (3)

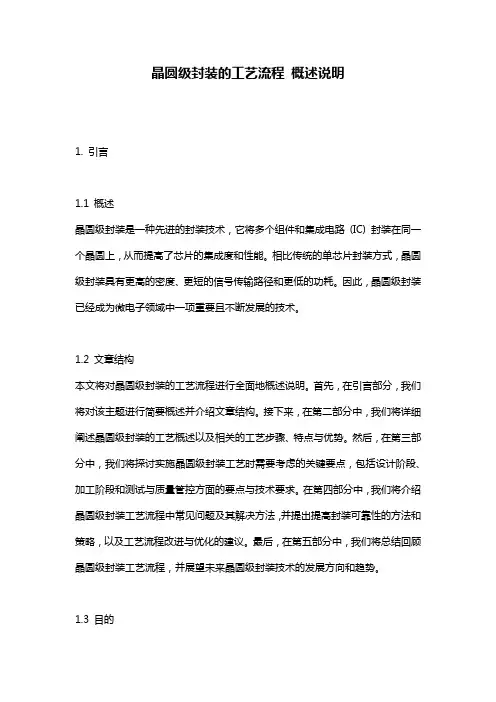

晶圆级封装的工艺流程概述说明1. 引言1.1 概述晶圆级封装是一种先进的封装技术，它将多个组件和集成电路(IC) 封装在同一个晶圆上，从而提高了芯片的集成度和性能。

相比传统的单芯片封装方式，晶圆级封装具有更高的密度、更短的信号传输路径和更低的功耗。

因此，晶圆级封装已经成为微电子领域中一项重要且不断发展的技术。

1.2 文章结构本文将对晶圆级封装的工艺流程进行全面地概述说明。

首先，在引言部分，我们将对该主题进行简要概述并介绍文章结构。

接下来，在第二部分中，我们将详细阐述晶圆级封装的工艺概述以及相关的工艺步骤、特点与优势。

然后，在第三部分中，我们将探讨实施晶圆级封装工艺时需要考虑的关键要点，包括设计阶段、加工阶段和测试与质量管控方面的要点与技术要求。

在第四部分中，我们将介绍晶圆级封装工艺流程中常见问题及其解决方法，并提出提高封装可靠性的方法和策略，以及工艺流程改进与优化的建议。

最后，在第五部分中，我们将总结回顾晶圆级封装工艺流程，并展望未来晶圆级封装技术的发展方向和趋势。

1.3 目的本文的目的是全面介绍晶圆级封装的工艺流程，提供读者对该领域较为详细和系统的了解。

通过对每个章节内容的详细阐述，读者可以获得关于晶圆级封装工艺流程所涉及到的各个方面的知识和技术要求。

同时，通过对常见问题、解决方法以及未来发展方向等内容的探讨，读者可以更好地理解该技术在微电子领域中的重要性，并为相关研究和应用提供参考。

2. 晶圆级封装的工艺流程：2.1 工艺概述：晶圆级封装是一种先将芯片进行封装，然后再将封装好的芯片与其他组件进行连接的封装技术。

其主要目的是提高芯片的集成度和可靠性，并满足不同应用领域对芯片包装技术的需求。

晶圆级封装工艺拥有多个步骤，其中包括材料准备、焊膏印刷、IC贴装、回流焊接等过程。

2.2 工艺步骤：（1）材料准备：首先需要准备好用于晶圆级封装的相关材料，如底部基板、球柵阵列（BGA）、波士顿背面图案（WLCSP）等。

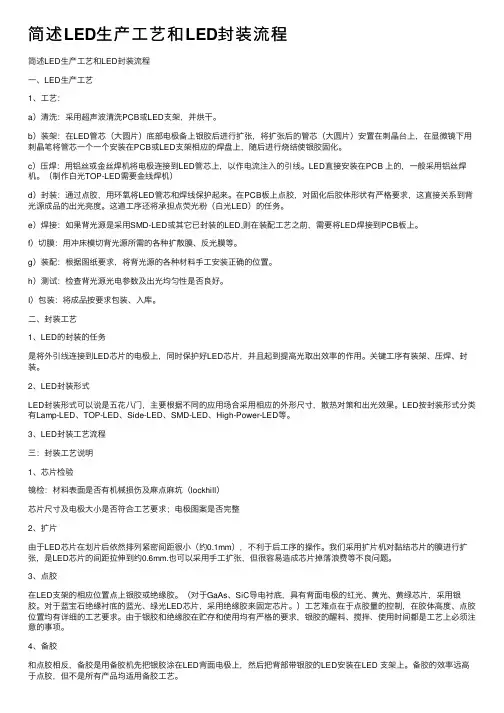

简述LED⽣产⼯艺和LED封装流程简述LED⽣产⼯艺和LED封装流程⼀、LED⽣产⼯艺1、⼯艺：a）清洗：采⽤超声波清洗PCB或LED⽀架，并烘⼲。

b）装架：在LED管芯（⼤圆⽚）底部电极备上银胶后进⾏扩张，将扩张后的管芯（⼤圆⽚）安置在刺晶台上，在显微镜下⽤刺晶笔将管芯⼀个⼀个安装在PCB或LED⽀架相应的焊盘上，随后进⾏烧结使银胶固化。

c）压焊：⽤铝丝或⾦丝焊机将电极连接到LED管芯上，以作电流注⼊的引线。

LED直接安装在PCB 上的，⼀般采⽤铝丝焊机。

（制作⽩光TOP-LED需要⾦线焊机）d）封装：通过点胶，⽤环氧将LED管芯和焊线保护起来。

在PCB板上点胶，对固化后胶体形状有严格要求，这直接关系到背光源成品的出光亮度。

这道⼯序还将承担点荧光粉（⽩光LED）的任务。

e）焊接：如果背光源是采⽤SMD-LED或其它已封装的LED,则在装配⼯艺之前，需要将LED焊接到PCB板上。

f）切膜：⽤冲床模切背光源所需的各种扩散膜、反光膜等。

g）装配：根据图纸要求，将背光源的各种材料⼿⼯安装正确的位置。

h）测试：检查背光源光电参数及出光均匀性是否良好。

I）包装：将成品按要求包装、⼊库。

⼆、封装⼯艺1、LED的封装的任务是将外引线连接到LED芯⽚的电极上，同时保护好LED芯⽚，并且起到提⾼光取出效率的作⽤。

关键⼯序有装架、压焊、封装。

2、LED封装形式LED封装形式可以说是五花⼋门，主要根据不同的应⽤场合采⽤相应的外形尺⼨，散热对策和出光效果。

LED按封装形式分类有Lamp-LED、TOP-LED、Side-LED、SMD-LED、High-Power-LED等。

3、LED封装⼯艺流程三：封装⼯艺说明1、芯⽚检验镜检：材料表⾯是否有机械损伤及⿇点⿇坑（lockhill）芯⽚尺⼨及电极⼤⼩是否符合⼯艺要求；电极图案是否完整2、扩⽚由于LED芯⽚在划⽚后依然排列紧密间距很⼩（约0.1mm），不利于后⼯序的操作。

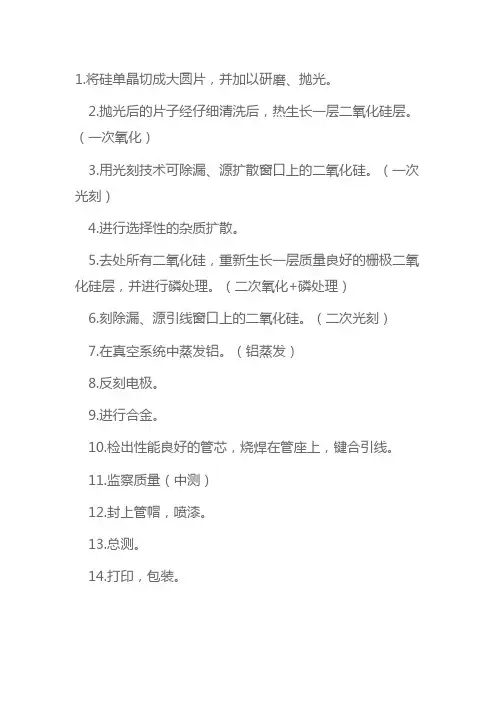

1.将硅单晶切成大圆片，并加以研磨、抛光。

2.抛光后的片子经仔细清洗后，热生长一层二氧化硅层。

（一次氧化）
3.用光刻技术可除漏、源扩散窗口上的二氧化硅。

（一次光刻）
4.进行选择性的杂质扩散。

5.去处所有二氧化硅，重新生长一层质量良好的栅极二氧化硅层，并进行磷处理。

（二次氧化+磷处理）
6.刻除漏、源引线窗口上的二氧化硅。

（二次光刻）
7.在真空系统中蒸发铝。

（铝蒸发）
8.反刻电极。

9.进行合金。

10.检出性能良好的管芯，烧焊在管座上，键合引线。

11.监察质量（中测）
12.封上管帽，喷漆。

13.总测。

14.打印，包装。

3d封装工艺流程3D封装工艺是一种先进的封装技术，可实现芯片堆叠和三维集成。

以下是3D 封装工艺流程的主要步骤：1. 芯片制备：首先，在硅片上制备出具有不同功能的有源芯片和无源芯片。

这些芯片可以是基于不同材料和工艺制作的，例如CMOS、EEPROM、MOSFET等等。

这些芯片将在后续的工艺流程中用于构建三维集成电路。

2. 基板制备：为了实现芯片的垂直连接，需要使用基板作为支撑和连接材料。

基板通常由高导热性和高电导率的材料制成，例如铜、铝等。

基板上需要制备出凸点和连接线路，以便后续的连接工艺。

3. 芯片贴装：将有源芯片和无源芯片贴装在基板上。

贴装方法可以采用传统的引线键合或倒装焊技术。

在贴装过程中，需要保证芯片的位置和角度精度，以确保后续的连接工艺能够顺利进行。

4. 连接工艺：在贴装完毕后，需要采用引线键合、倒装焊或凸点连接等方法，实现芯片与基板之间的连接。

这些连接方法需要根据不同的应用需求进行选择和优化。

5. 封装保护：在完成连接后，需要采用合适的封装材料和工艺，将整个三维集成电路进行封装保护。

常用的封装材料包括塑料、陶瓷和金属等。

在封装过程中，需要注意保护好内部电路，并确保封装后的可靠性和稳定性。

6. 测试与校准：完成封装后，需要对三维集成电路进行测试和校准。

测试内容可以包括电路性能、电气特性、热特性、机械性能等方面。

根据测试结果进行校准和调整，以保证电路的性能达到预期要求。

以上是3D封装工艺流程的主要步骤。

在实际应用中，根据不同的需求和设计要求，可能还需要进行其他优化和改进。

3D封装工艺的发展为芯片集成和三维集成提供了广阔的应用前景，可以应用于电子器件、通信设备、医疗设备等多个领域。

同时，随着技术的发展和创新，3D封装工艺也将不断得到优化和改进。

陶瓷封装工艺流程陶瓷封装是一种常用的封装工艺，用于保护集成电路芯片，提高其可靠性和稳定性。

下面是陶瓷封装的工艺流程，详细介绍了各个步骤及其作用。

1.选择陶瓷材料：陶瓷封装主要使用氧化铝陶瓷（Al2O3）作为基材。

根据芯片的需求，选择适当的陶瓷材料，例如高热导率陶瓷、低介电常数陶瓷等。

2.制备陶瓷基片：将选定的陶瓷材料进行制片，通常是通过压制、注塑、模压等工艺进行成型。

制备好的陶瓷基片应具有良好的平整度和尺寸精度。

3.加工陶瓷基片：对制备好的陶瓷基片进行修整和打孔等加工，以便后续的焊接和引线插装。

此步骤需要高精度的机械设备和技术来保证陶瓷基片的质量。

4.制造金属化层：将陶瓷基片进行金属化处理，即在其表面涂覆金属层。

通常使用钼（Mo）或钨（W）等高熔点金属作为电极材料，采用蒸镀、喷涂等技术将金属层均匀地覆盖在陶瓷基片上。

5.焊接芯片：将待封装的芯片通过金线焊接或球焊接等方式连接到陶瓷基片上。

金线焊接使用金线将芯片引脚与陶瓷基片上的金属层相连，球焊接则将芯片引脚与陶瓷基片上的焊球连接。

6.密封封装：将已经焊接好的芯片与陶瓷基片一同放置在封装模具中，然后加以加热和加压处理。

在高温高压下，陶瓷基片与封装模具之间形成均匀的密封，保证芯片在封装过程中不受到外界环境的影响。

7.电性能测试：对已封装的芯片进行电性能测试，包括静态和动态测试等。

静态测试主要检测芯片的电流、电压和功耗等参数，动态测试则测试芯片在不同频率和负载条件下的工作性能。

8.外观检查与包装：对已测试的芯片进行外观检查，包括焊接连接的质量、封装的完整性等。

然后将芯片进行清洁处理，并进行标识和包装，以便后续的运输和应用。

芯片封装工艺流程芯片封装是集成电路制造中至关重要的一步，通过封装工艺，将芯片连接到外部引脚，并保护芯片不受外界环境影响。

本文将介绍芯片封装的工艺流程，包括封装前的准备工作、封装工艺的具体步骤以及封装后的测试与质量控制。

1. 准备工作在进行芯片封装之前，需要进行一系列的准备工作。

首先是设计封装方案，根据芯片的功能和性能要求，确定封装形式、引脚数量和布局等参数。

然后进行封装材料的准备，包括封装基板、引线、封装胶等材料的采购和检验。

此外，还需要准备封装设备和工艺流程，确保封装过程能够顺利进行。

2. 封装工艺流程（1）粘合首先将芯片粘合到封装基板上，通常采用导热胶将芯片固定在基板上，以便后续的引线焊接和封装胶注射。

（2）引线焊接接下来是引线焊接的工艺步骤，通过焊接将芯片的引脚与封装基板上的引线连接起来。

这一步需要精密的焊接设备和工艺控制，确保焊接质量和可靠性。

（3）封装胶注射完成引线焊接后，需要将封装胶注射到芯片和基板之间，用于保护芯片和引线，同时还能起到固定和导热的作用。

封装胶的注射需要精确控制注射量和注射位置，以确保封装胶能够完全覆盖引线和芯片。

（4）固化封装胶注射完成后，需要对封装胶进行固化处理，通常采用加热或紫外光固化的方式，确保封装胶能够牢固固定芯片和引线，并具有良好的导热性能。

（5）切割最后一步是对封装基板进行切割，将多个芯片分割成单个封装好的芯片模块。

切割工艺需要精密的设备和工艺控制，以避免对芯片造成损坏。

3. 测试与质量控制封装完成后，需要对芯片进行测试和质量控制，以确保封装质量和性能符合要求。

常见的测试包括外观检查、引脚可焊性测试、封装胶可靠性测试等。

同时还需要进行温度循环测试、湿热循环测试等环境适应性测试，以验证封装的可靠性和稳定性。

总结芯片封装工艺流程包括准备工作、封装工艺步骤和测试与质量控制三个主要环节。

通过精心设计和严格控制每个环节的工艺参数，可以确保封装质量和性能达到要求，为集成电路的应用提供可靠保障。

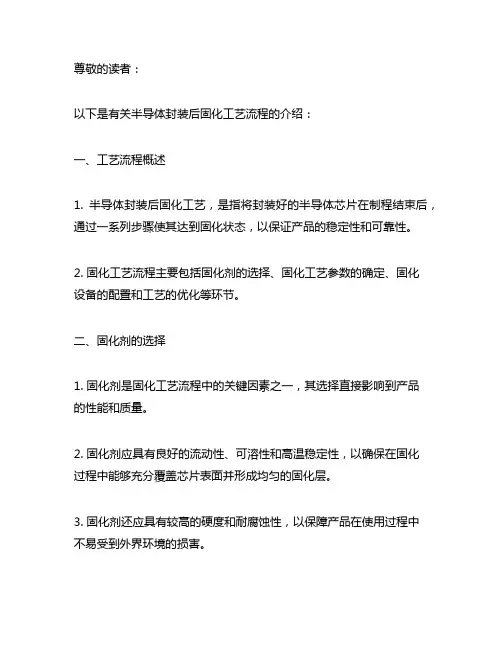

尊敬的读者：以下是有关半导体封装后固化工艺流程的介绍：一、工艺流程概述1. 半导体封装后固化工艺，是指将封装好的半导体芯片在制程结束后，通过一系列步骤使其达到固化状态，以保证产品的稳定性和可靠性。

2. 固化工艺流程主要包括固化剂的选择、固化工艺参数的确定、固化设备的配置和工艺的优化等环节。

二、固化剂的选择1. 固化剂是固化工艺流程中的关键因素之一，其选择直接影响到产品的性能和质量。

2. 固化剂应具有良好的流动性、可溶性和高温稳定性，以确保在固化过程中能够充分覆盖芯片表面并形成均匀的固化层。

3. 固化剂还应具有较高的硬度和耐腐蚀性，以保障产品在使用过程中不易受到外界环境的损害。

三、固化工艺参数的确定1. 固化工艺参数包括固化温度、时间、压力等关键参数，其确定需要进行大量的实验和分析工作。

2. 固化温度应根据固化剂的特性和半导体芯片的材料选取合适的范围，并通过实验确定最佳数值。

3. 固化时间需结合固化剂的固化速度和芯片的尺寸进行合理设置，以确保固化层能够充分固化而不产生裂纹。

4. 固化压力影响固化过程中固化剂的流动和薄膜的形成，需根据具体工艺条件合理调整。

四、固化设备的配置1. 固化设备是固化工艺流程中的重要工具，其配置应考虑到生产的规模和产品的特性。

2. 固化设备需具备良好的温度控制能力和压力控制能力，同时还应具备自动化程度高、稳定性好的特点。

3. 固化设备还需具备较好的兼容性，能够适应不同封装结构和封装材料的需求。

五、工艺的优化1. 在固化工艺的实际应用中，不断优化工艺是提高产品质量和生产效率的关键。

2. 通过不断的实验研究和数据分析，找出固化工艺中的瓶颈和问题，采取相应的改进措施，以确保固化工艺流程的稳定和可靠。

3. 还需要不断地引入新的技术和材料，以提高固化工艺的效率和降低生产成本。

总结：以上是半导体封装后固化工艺流程的介绍，固化工艺对于半导体产品的质量和可靠性具有至关重要的作用，需要在实际生产中严格控制各个环节，不断进行优化和改进，以确保产品能够达到预期的性能和寿命要求。

封装工艺流程范文工艺流程是指将原材料经过一系列加工和处理过程，最终转化为成品的操作步骤和方法。

封装工艺流程则是指一些产品需要进行封装加工，以保护产品质量并提高产品的使用性能和市场竞争力的操作过程。

一、需求分析和方案设计阶段：在封装工艺流程的第一阶段，我们需要进行需求分析，明确产品的功能需求和技术要求。

根据需求分析结果，制定封装加工的方案设计，包括封装工艺流程、工艺参数和工艺设备设施的选择。

二、材料准备和加工准备阶段：在这个阶段，我们需要准备材料，包括选择合适的封装材料和辅助材料。

同时，还需要对工艺设备进行检验和设备调试，确保设备能够正常运行和符合加工要求。

三、封装加工操作阶段：1.胶颗粒均匀加热：将胶颗粒放入专用设备中，通过加热使其变软并均匀融化。

2.胶液钻孔：将已融化的胶液注入到设备中的钻孔装置中，使其能够按照预设的图案和尺寸进行喷涂或滴涂。

3.焊接：将已经喷涂或滴涂完成的胶液加热，使其与基材形成坚固的焊接连接。

4.电路连线：根据设计要求将电路板和元器件之间进行可靠的电气连接，可以采用手工、自动或半自动方式进行。

5.硅片粘贴和固定：将硅片粘贴到矽基材上，并通过加热或固化剂进行固定，以确保硅片的稳定性。

6.激光打标：根据产品的要求，采用激光打标技术进行标识和标记。

7.清洗：对加工完成的成品进行清洗，以去除表面的尘土、污垢和残留物。

8.检测和质量控制：进行封装产品的各项功能性能测试和环境适应性测试，并进行质量评估和控制。

9.包装和成品入库：对封装加工完成的产品进行包装，并做好入库记录和储存管理。

四、质量检验阶段：对加工完成的产品进行全面检验和测试，包括外观质量、尺寸精度、性能测试以及环境适应性测试等。

五、成品交付和售后服务阶段：确保产品达到质量要求后，按照客户需求和合同约定，进行成品交付。

同时，根据售后服务协议，提供相应的技术支持和服务。

在整个封装工艺流程中，需要严格按照工艺参数和操作规程进行操作，确保加工产品的质量和性能符合设计要求。

功率器件封装工艺流程概述说明1. 引言1.1 概述功率器件封装工艺是电子器件制造过程中的关键环节之一，封装工艺的好坏直接影响着器件的性能和可靠性。

随着科技的不断进步和市场需求的提高，对功率器件封装工艺流程进行深入研究和分析是必不可少的。

1.2 文章结构本文主要介绍了功率器件封装工艺流程的概念、作用以及相关实践经验。

文章分为引言、正文、实际应用示例与案例分析、结论与展望四个部分。

首先在引言部分，将对功率器件封装工艺流程进行总体概述，并介绍本文的目录结构。

然后在正文部分，将详细介绍功率器件封装工艺流程的定义、组成部分以及主要步骤和方法。

接下来，在实际应用示例与案例分析部分，将通过典型案例来说明封装工艺流程在实际生产中的应用，并分享一些优化改进的实践经验。

最后，在结论与展望部分，将对研究成果进行总结评价，并提出一些发展方向和建议。

1.3 目的本文的目的是对功率器件封装工艺流程进行概述说明，通过详细介绍封装工艺的定义、组成部分以及主要步骤和方法，使读者对该领域有更深入的了解。

通过实际案例分析，帮助读者理解封装工艺在实际生产中的应用，并总结一些优化改进经验和解决常见问题的方法。

最后，结合研究成果对未来发展方向进行展望，为相关领域从业人员提供参考和借鉴。

2. 正文:正文部分旨在详细介绍功率器件封装工艺流程的相关内容。

在这一部分中，将讨论功率器件封装工艺流程的定义、作用、组成部分以及主要步骤和方法。

2.1 封装工艺的定义和作用首先，我们需要明确封装工艺是指对功率器件进行包装和保护的一系列制造过程。

它通过将电路元件安装到适当的载体上，并利用封装材料实现对其固定、保护和传导散热等功能。

封装工艺的主要作用是提供可靠的电气接口，同时确保器件与外界环境之间的隔离。

此外，封装还可以提高功率器件的性能、可靠性和工作温度范围，并减少电阻、电感等对其影响。

2.2 封装工艺流程的组成部分封装工艺流程通常由以下几个组成部分构成：- 增加结构强度：为了提高器件的机械强度和抗振动能力，常会采取增加结构材料厚度或使用特殊材料来加强包装；- 选择合适材料：根据功率器件的特性、工作环境和散热需求等因素，选择合适的封装材料；- 焊接技术：封装过程中通常需要进行焊接操作，包括表面贴装技术（SMT）和插件式焊接技术等；- 散热设计：针对功率器件在工作过程中产生的热量问题，需要进行合理的散热设计，以保证器件的正常工作；- 封装形式选择：根据实际应用需求，选择适合的封装形式，如BGA、QFN、DIP等；2.3 封装工艺流程的主要步骤和方法封装工艺流程主要包括以下几个步骤：1. 设计准备：确定器件封装所需的材料、结构形式以及外观尺寸等，并进行相应的设计；2. 材料准备：选取适当材料并进行处理加工，如切割成需要的形状或大小；3. 焊接连接：采用合适的焊接技术将电极或引脚与外部电路连接起来，并确保电气接口可靠稳定；4. 封装固定：将已焊接好的器件放置到载体上，并进行固定，常用的方法包括粘贴剂、焊锡等；5. 封装材料添加：根据设计需求，将封装材料填充到已固定的器件周围或内部，以提供保护和散热功能；6. 确保质量：经过封装后的功率器件需要进行测试和表征，确保其性能和质量达到要求。

封装基板工艺流程
封装基板的制作工艺流程如下：
1.在绝缘材料BT树脂/玻璃芯板的两面层压极薄（12~18μm厚）的
铜箔，然后进行钻孔和通孔金属化。

2.用常规的PCB加3232艺在基板的两面制作出图形，如导带、电极、
及安装焊料球的焊区阵列。

3.加上焊料掩膜并制作出图形，露出电极和焊区。

4.为提高生产效率，一条基片上通常含有多个PBG基板。

5.进行圆片减薄、圆片切削、芯片粘结、等离子清洗、引线键合、
等离子清洗、模塑封装、装配焊料球、回流焊、表面打标、分离、最终检查、测试包装等步骤。

IC芯片封装测试工艺流程一、封装前的准备工作1、确定封装器件的封装类型和尺寸。

不同的封装类型和尺寸需要不同的工艺流程和设备。

2、准备封装器件所需的封装模具和模具夹具。

3、准备封装器件所需的封装材料，如封装胶水、封装粘合剂等。

二、封装工艺流程1、胶水涂布：将封装胶水涂布在封装模具的底部。

2、芯片定位：将芯片放置在封装模具的底部，确保芯片与模具中的引脚对齐。

3、封装胶水固化：将封装模具放入固化设备中，对胶水进行固化处理，确保芯片与封装器件之间有良好的粘合性。

4、封装粘合：将封装粘合剂涂布在封装模具的顶部，确保芯片与封装器件之间的连接紧密。

5、封装器件密封：将封装模具的顶部与底部进行紧密封闭，确保封装器件的内部空间不受外界环境影响。

6、焊线连接：根据封装类型的不同，将引脚连接器件板上的焊点，通常使用焊锡或焊膏进行焊接。

7、焊接固化：对焊接点进行固化处理，确保焊接点的稳定性和可靠性。

8、封装器件外观检查：对封装器件的外观进行检查，确保封装质量符合要求。

9、封装器件的包装、存储和标识：对封装器件进行包装，以便于存储和识别。

三、封装后的测试工作1、外观检查：对封装器件的外观进行检查，包括封装是否完整、无明显裂纹等。

2、尺寸测量：对封装器件的尺寸进行测量，确保尺寸符合要求。

3、引脚测试：对封装器件的引脚进行测试，包括引脚间的连接性、引脚的电气特性等。

4、性能测试：对封装器件的性能进行测试，包括电气性能、温度特性等。

5、可靠性测试：对封装器件的可靠性进行测试，包括高温老化、低温老化、湿热老化等。

6、功能测试：对封装器件的功能进行测试，确保其能够正常工作。

7、包装、存储和标识：对已测试完成的封装器件进行包装、存储和标识，以便于后续的使用和销售。

以上是一个相对完整的IC芯片封装测试工艺流程，通过这个流程，可以确保封装器件的质量和性能符合要求，并满足客户的需求。

封装测试过程中的每一个环节都非常重要，任何一个环节的差错都可能导致封装器件的质量问题，因此需要严密的工艺控制和严格的质量管控。
