IC芯片封装测试工艺流程演示文稿

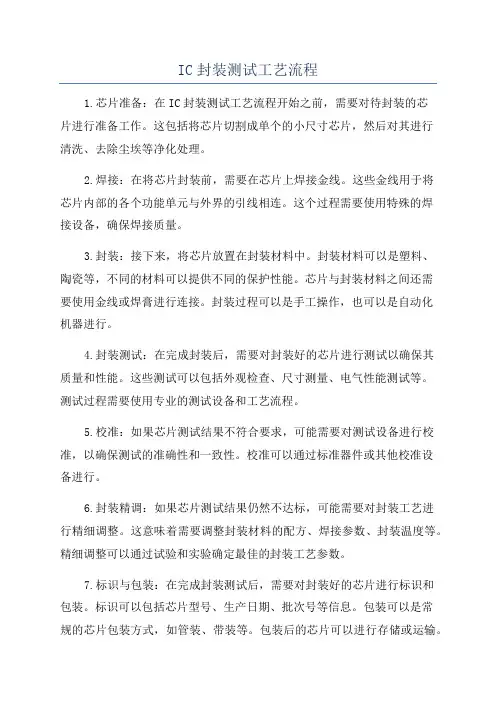

IC封装测试工艺流程1.芯片准备：在IC封装测试工艺流程开始之前，需要对待封装的芯片进行准备工作。

这包括将芯片切割成单个的小尺寸芯片，然后对其进行清洗、去除尘埃等净化处理。

2.焊接：在将芯片封装前，需要在芯片上焊接金线。

这些金线用于将芯片内部的各个功能单元与外界的引线相连。

这个过程需要使用特殊的焊接设备，确保焊接质量。

3.封装：接下来，将芯片放置在封装材料中。

封装材料可以是塑料、陶瓷等，不同的材料可以提供不同的保护性能。

芯片与封装材料之间还需要使用金线或焊膏进行连接。

封装过程可以是手工操作，也可以是自动化机器进行。

4.封装测试：在完成封装后，需要对封装好的芯片进行测试以确保其质量和性能。

这些测试可以包括外观检查、尺寸测量、电气性能测试等。

测试过程需要使用专业的测试设备和工艺流程。

5.校准：如果芯片测试结果不符合要求，可能需要对测试设备进行校准，以确保测试的准确性和一致性。

校准可以通过标准器件或其他校准设备进行。

6.封装精调：如果芯片测试结果仍然不达标，可能需要对封装工艺进行精细调整。

这意味着需要调整封装材料的配方、焊接参数、封装温度等。

精细调整可以通过试验和实验确定最佳的封装工艺参数。

7.标识与包装：在完成封装测试后，需要对封装好的芯片进行标识和包装。

标识可以包括芯片型号、生产日期、批次号等信息。

包装可以是常规的芯片包装方式，如管装、带装等。

包装后的芯片可以进行存储或运输。

8.品质管理：在整个封装测试工艺流程中，需要对每个步骤进行严格的品质管理。

这包括设立合理的工艺流程、制定工艺参数标准、对工艺设备和材料进行检验等。

品质管理可以通过ISO9001等质量管理体系认证。

总结：IC封装测试工艺流程是将芯片封装为成品集成电路的关键过程。

通过逐步进行焊接、封装、测试、校准、精细调整、标识和包装等步骤，可以确保封装好的芯片的品质和性能。

并且通过切合实际的品质管理措施，可以提高封装工艺的稳定性和一致性。

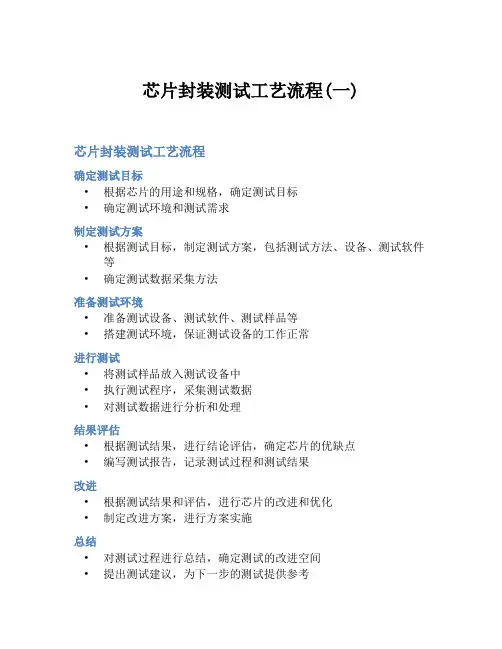

芯片封装测试工艺流程(一)芯片封装测试工艺流程确定测试目标•根据芯片的用途和规格，确定测试目标•确定测试环境和测试需求制定测试方案•根据测试目标，制定测试方案，包括测试方法、设备、测试软件等•确定测试数据采集方法准备测试环境•准备测试设备、测试软件、测试样品等•搭建测试环境，保证测试设备的工作正常进行测试•将测试样品放入测试设备中•执行测试程序，采集测试数据•对测试数据进行分析和处理结果评估•根据测试结果，进行结论评估，确定芯片的优缺点•编写测试报告，记录测试过程和测试结果改进•根据测试结果和评估，进行芯片的改进和优化•制定改进方案，进行方案实施总结•对测试过程进行总结，确定测试的改进空间•提出测试建议，为下一步的测试提供参考以上就是芯片封装测试工艺的基本流程，每个步骤都至关重要，需要仔细制定和执行。

测试结果将直接影响芯片的质量和性能，因此要保证测试的准确性和可靠性。

芯片封装测试工艺流程芯片封装测试工艺是整个芯片封装过程中的关键环节，下面我们将详细讲解具体的流程。

确定测试目标作为芯片封装测试工艺的起点，需要确定测试目标。

这个目标有两个方面：一是测试的具体内容，二是测试的指标要求。

在这一步，需要根据芯片应用场景和设计要求，制定测试目标。

制定测试方案在确定了测试目标后，需要制定测试方案。

测试方案是整个封装测试的指导方针，包括了测试方法、测试设备、测试软件等。

在制定方案时，需要结合测试目标和具体芯片封装情况，并考虑测试方法的可行性和测试设备的实际情况。

准备测试环境测试方案制定好后，需要准备测试环境。

测试环境包括测试设备、测试软件、测试样品等。

需要保证测试设备的工作正常，并确保测试的稳定性和准确性。

进行测试测试环境准备好后，开始进行测试。

这一步需要将测试样品放入测试设备中，执行测试程序，采集测试数据，对测试数据进行分析和处理，得到测试数据结果。

结果评估测试数据结果得到后，需要进行结果评估。

主要是对测试数据进行分析，确定芯片的优缺点。

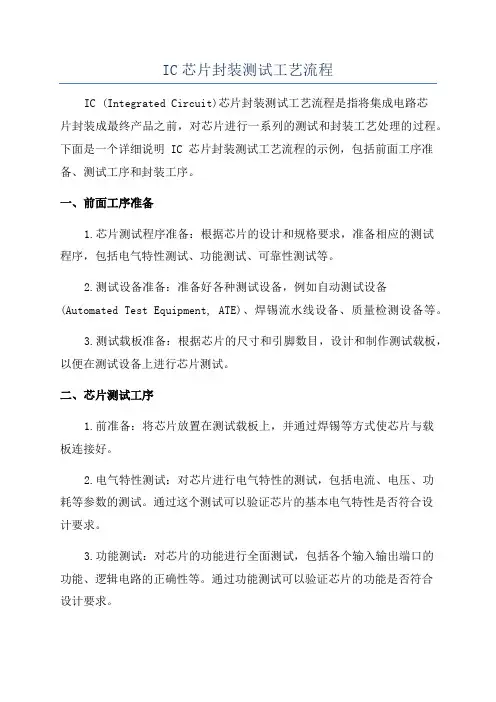

IC芯片封装测试工艺流程IC (Integrated Circuit)芯片封装测试工艺流程是指将集成电路芯片封装成最终产品之前，对芯片进行一系列的测试和封装工艺处理的过程。

下面是一个详细说明 IC 芯片封装测试工艺流程的示例，包括前面工序准备、测试工序和封装工序。

一、前面工序准备1.芯片测试程序准备：根据芯片的设计和规格要求，准备相应的测试程序，包括电气特性测试、功能测试、可靠性测试等。

2.测试设备准备：准备好各种测试设备，例如自动测试设备(Automated Test Equipment, ATE)、焊锡流水线设备、质量检测设备等。

3.测试载板准备：根据芯片的尺寸和引脚数目，设计和制作测试载板，以便在测试设备上进行芯片测试。

二、芯片测试工序1.前准备：将芯片放置在测试载板上，并通过焊锡等方式使芯片与载板连接好。

2.电气特性测试：对芯片进行电气特性的测试，包括电流、电压、功耗等参数的测试。

通过这个测试可以验证芯片的基本电气特性是否符合设计要求。

3.功能测试：对芯片的功能进行全面测试，包括各个输入输出端口的功能、逻辑电路的正确性等。

通过功能测试可以验证芯片的功能是否符合设计要求。

4.可靠性测试：对芯片进行可靠性测试，包括温度循环、湿度测试、振动测试等。

通过可靠性测试可以验证芯片在极端环境下的工作可靠性。

5.故障诊断：当芯片在测试过程中出现故障时，需要进行故障诊断，找出故障原因并进行修复。

6.功能调整与优化：根据测试结果，对芯片的功能进行调整和优化，以提高芯片的性能和可靠性。

三、封装工序1.芯片涂胶：在芯片的上方和周围涂上胶水，以确保芯片的稳固固定在封装底座上。

2.芯片定位：将芯片准确地放置在封装底座上，使芯片的引脚与底座上的接触点对齐。

3.引线焊接：使用焊锡将芯片的引脚与封装底座上的引线焊接在一起，确保芯片与封装底座的电路连接。

4.封装密封：在封装过程中，通过密封胶将芯片和封装底座包裹起来，以保护芯片免受外部环境的影响。

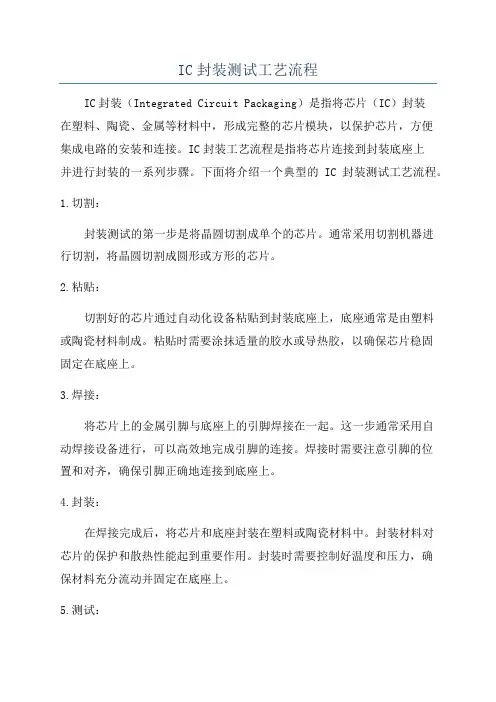

IC封装测试工艺流程IC封装（Integrated Circuit Packaging）是指将芯片（IC）封装在塑料、陶瓷、金属等材料中，形成完整的芯片模块，以保护芯片，方便集成电路的安装和连接。

IC封装工艺流程是指将芯片连接到封装底座上并进行封装的一系列步骤。

下面将介绍一个典型的IC封装测试工艺流程。

1.切割：封装测试的第一步是将晶圆切割成单个的芯片。

通常采用切割机器进行切割，将晶圆切割成圆形或方形的芯片。

2.粘贴：切割好的芯片通过自动化设备粘贴到封装底座上，底座通常是由塑料或陶瓷材料制成。

粘贴时需要涂抹适量的胶水或导热胶，以确保芯片稳固固定在底座上。

3.焊接：将芯片上的金属引脚与底座上的引脚焊接在一起。

这一步通常采用自动焊接设备进行，可以高效地完成引脚的连接。

焊接时需要注意引脚的位置和对齐，确保引脚正确地连接到底座上。

4.封装：在焊接完成后，将芯片和底座封装在塑料或陶瓷材料中。

封装材料对芯片的保护和散热性能起到重要作用。

封装时需要控制好温度和压力，确保材料充分流动并固定在底座上。

5.测试：完成封装后，对芯片进行多种功能和性能的测试。

测试内容包括输入输出特性测试、电气性能测试、可靠性测试等。

测试设备通常是由自动测试设备（ATE）组成，可以对芯片进行快速而准确的测试。

6.划错：测试完成后，对测试不合格的芯片进行划拉处理。

划拉是指用划刀将不合格芯片切割成小块，以防止流入市场造成损失。

7.包装：测试合格的芯片通过自动化装置进行包装。

包装通常采用塑料管或盒子进行，以方便存储和运输。

包装时需要做好防静电措施，避免对芯片的损坏。

8.品质控制：在整个封装测试过程中，需要进行严格的品质控制。

包括原材料的检验、工艺参数的控制、设备的校准和维护等。

只有保证品质控制，才能保证封装测试的可靠性和稳定性。

以上是一个典型的IC封装测试工艺流程。

不同的封装类型和芯片应用有可能存在差异，但基本的流程和步骤大体相似。

通过这一系列的步骤，IC可以得到有效的保护，并能够正常工作和连接到其他电路中，实现相关的功能。
