IC封装测试工艺流程1.芯片准备：在IC封装测试工艺流程开始之前，需要对待封装的芯片进行准备工作。
这包括将芯片切割成单个的小尺寸芯片，然后对其进行清洗、去除尘埃等净化处理。
2.焊接：在将芯片封装前，需要在芯片上焊接金线。
这些金线用于将芯片内部的各个功能单元与外界的引线相连。
这个过程需要使用特殊的焊接设备，确保焊接质量。
3.封装：接下来，将芯片放置在封装材料中。
封装材料可以是塑料、陶瓷等，不同的材料可以提供不同的保护性能。
芯片与封装材料之间还需要使用金线或焊膏进行连接。
封装过程可以是手工操作，也可以是自动化机器进行。
4.封装测试：在完成封装后，需要对封装好的芯片进行测试以确保其质量和性能。
这些测试可以包括外观检查、尺寸测量、电气性能测试等。
测试过程需要使用专业的测试设备和工艺流程。
5.校准：如果芯片测试结果不符合要求，可能需要对测试设备进行校准，以确保测试的准确性和一致性。
校准可以通过标准器件或其他校准设备进行。
6.封装精调：如果芯片测试结果仍然不达标，可能需要对封装工艺进行精细调整。
这意味着需要调整封装材料的配方、焊接参数、封装温度等。
精细调整可以通过试验和实验确定最佳的封装工艺参数。
7.标识与包装：在完成封装测试后，需要对封装好的芯片进行标识和包装。
标识可以包括芯片型号、生产日期、批次号等信息。
包装可以是常规的芯片包装方式，如管装、带装等。
包装后的芯片可以进行存储或运输。
8.品质管理：在整个封装测试工艺流程中，需要对每个步骤进行严格的品质管理。
这包括设立合理的工艺流程、制定工艺参数标准、对工艺设备和材料进行检验等。
品质管理可以通过ISO9001等质量管理体系认证。
总结：IC封装测试工艺流程是将芯片封装为成品集成电路的关键过程。
通过逐步进行焊接、封装、测试、校准、精细调整、标识和包装等步骤，可以确保封装好的芯片的品质和性能。
并且通过切合实际的品质管理措施，可以提高封装工艺的稳定性和一致性。
封装工艺流程
封装工艺是电子元器件制造中至关重要的一环，它直接影响到元器件的性能和可靠性。
在封装工艺中，包括了多个步骤和工艺流程，下面将对封装工艺流程进行详细介绍。
首先，封装工艺的第一步是芯片准备。
芯片准备包括对芯片进行清洗、切割和测试。
清洗是为了去除芯片表面的杂质和污垢，以保证封装工艺的顺利进行；切割是将芯片切割成单个的芯片块，以便后续的封装；测试是对芯片进行功能和性能的测试，以筛选出不合格的芯片，确保封装后的产品质量。
接下来是封装材料的准备。
封装材料包括封装胶、导线、基板等。
封装胶是用来封装芯片和导线的材料，它需要具有良好的粘接性能和导热性能；导线是用来连接芯片和基板的材料，它需要具有良好的导电性能和可焊性；基板是封装的载体，它需要具有良好的导热性能和机械强度。
然后是封装工艺的主要步骤——封装。
封装是将芯片和导线封装在封装胶中，并将其固定在基板上的过程。
在封装过程中，需要控制好封装胶的温度、压力和时间，以确保封装胶能够充分固化，
并且芯片和导线能够被牢固地固定在基板上。
最后是封装产品的测试和包装。
测试是对封装后的产品进行功能和性能的测试，以确保产品符合规定的标准和要求；包装是将测试合格的产品进行包装，以便于存储和运输。
总的来说，封装工艺流程包括芯片准备、封装材料的准备、封装和封装产品的测试和包装。
每个步骤都至关重要，任何一环节的问题都可能导致产品的质量不合格。
因此，在封装工艺中，需要严格控制每个步骤的工艺参数，以确保产品的质量和可靠性。
点就是制程能力。
SIP封装制程按照芯片与基板的连接方式可分为引线键合封装和倒装焊两种。
引线键合封装工艺工艺流程圆片→圆片减薄→圆片切割→芯片粘结→引线键合→等离子清洗→液态密封剂灌封→装配焊料球→回流焊→表面打标→分离→最终检查→测试→包装。
圆片减薄圆片减薄是指从圆片背面采用机械或化学机械（CMP）方式进行研磨，将圆片减薄到适合封装的程度。
随着系统朝轻薄短小的方向发展，芯片封装后模块的厚度变得越来越薄，因此在封装之前一定要将圆片的厚度减薄到可以接受的程度，以满足芯片装配的要求。
圆片切割圆片减薄后，可以进行划片。
较老式的划片机是手动操作的，现在一般的划片机都已实现全自动化。
无论是部分划线还是完全分割硅片，目前均采用锯刀，因为它划出的边缘整齐，很少有碎屑和裂口产生。
芯片粘结已切割下来的芯片要贴装到框架的中间焊盘上。
焊盘的尺寸要和芯片大小相匹配，若焊盘尺寸太大，则会导致引线跨度太大，在转移成型过程中会由于流动产生的应力而造成引线弯曲及芯片位移现象。
贴装的方式可以是用软焊料（指Pb-Sn 合金，尤其是含Sn 的合金）、Au-Si 低共熔合金等焊接到基板上，在塑料封装中最常用的方法是使用聚合物粘结剂粘贴到金属框架上。
引线键合在塑料封装中使用的引线主要是金线，其直径一般为0.025mm~0.032mm。
引线的长度常在1.5mm~3mm之间，而弧圈的高度可比芯片所在平面高 0.75mm。
键合技术有热压焊、热超声焊等。
这些技术优点是容易形成球形（即焊球技术），并防止金线氧化。
为了降低成本，也在研究用其他金属丝，如铝、铜、银、钯等来替代金丝键合。
热压焊的条件是两种金属表面紧紧接触，控制时间、温度、压力，使得两种金属发生连接。
表面粗糙（不平整）、有氧化层形成或是有化学沾污、吸潮等都会影响到键合效果，降低键合强度热压焊的温度在300℃~400℃，时间一为40ms（通常,加上寻找键合位置等程序，键合速度是每秒二线）。
超声焊的优点是可避免高温，因为它用20kHz~60kHz的超声振动提供焊接所需的能量，所以焊接温度可以降低一些。

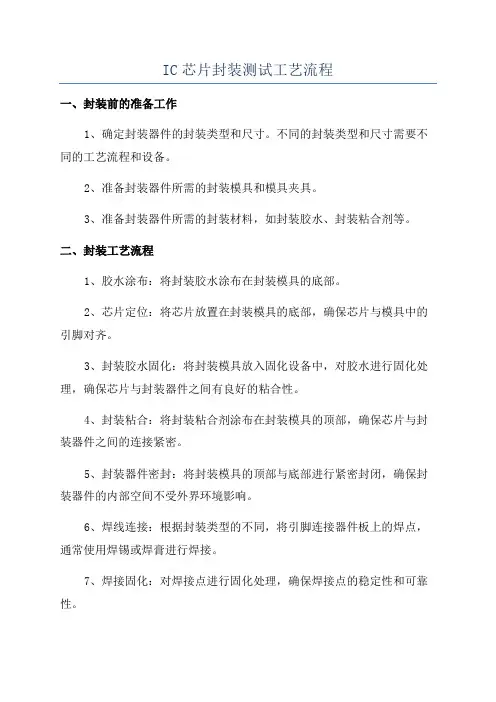

IC芯片封装测试工艺流程一、封装前的准备工作1、确定封装器件的封装类型和尺寸。
不同的封装类型和尺寸需要不同的工艺流程和设备。
2、准备封装器件所需的封装模具和模具夹具。
3、准备封装器件所需的封装材料，如封装胶水、封装粘合剂等。
二、封装工艺流程1、胶水涂布：将封装胶水涂布在封装模具的底部。
2、芯片定位：将芯片放置在封装模具的底部，确保芯片与模具中的引脚对齐。
3、封装胶水固化：将封装模具放入固化设备中，对胶水进行固化处理，确保芯片与封装器件之间有良好的粘合性。
4、封装粘合：将封装粘合剂涂布在封装模具的顶部，确保芯片与封装器件之间的连接紧密。
5、封装器件密封：将封装模具的顶部与底部进行紧密封闭，确保封装器件的内部空间不受外界环境影响。
6、焊线连接：根据封装类型的不同，将引脚连接器件板上的焊点，通常使用焊锡或焊膏进行焊接。
7、焊接固化：对焊接点进行固化处理，确保焊接点的稳定性和可靠性。
8、封装器件外观检查：对封装器件的外观进行检查，确保封装质量符合要求。
9、封装器件的包装、存储和标识：对封装器件进行包装，以便于存储和识别。
三、封装后的测试工作1、外观检查：对封装器件的外观进行检查，包括封装是否完整、无明显裂纹等。
2、尺寸测量：对封装器件的尺寸进行测量，确保尺寸符合要求。
3、引脚测试：对封装器件的引脚进行测试，包括引脚间的连接性、引脚的电气特性等。
4、性能测试：对封装器件的性能进行测试，包括电气性能、温度特性等。
5、可靠性测试：对封装器件的可靠性进行测试，包括高温老化、低温老化、湿热老化等。
6、功能测试：对封装器件的功能进行测试，确保其能够正常工作。
7、包装、存储和标识：对已测试完成的封装器件进行包装、存储和标识，以便于后续的使用和销售。
以上是一个相对完整的IC芯片封装测试工艺流程，通过这个流程，可以确保封装器件的质量和性能符合要求，并满足客户的需求。
封装测试过程中的每一个环节都非常重要，任何一个环节的差错都可能导致封装器件的质量问题，因此需要严密的工艺控制和严格的质量管控。

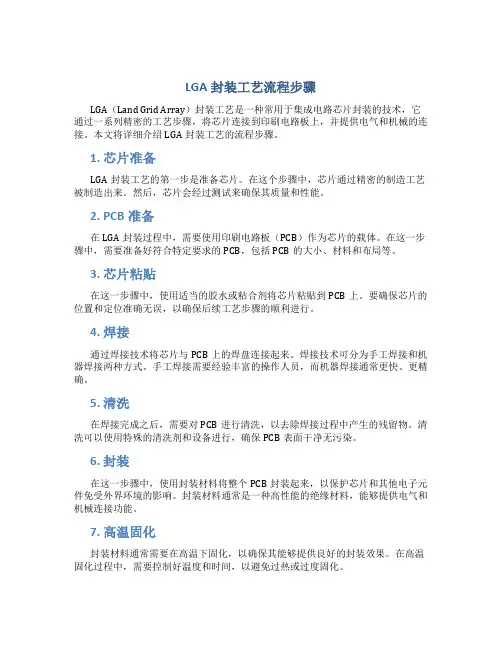

LGA封装工艺流程步骤LGA（Land Grid Array）封装工艺是一种常用于集成电路芯片封装的技术，它通过一系列精密的工艺步骤，将芯片连接到印刷电路板上，并提供电气和机械的连接。
本文将详细介绍LGA封装工艺的流程步骤。
1. 芯片准备LGA封装工艺的第一步是准备芯片。
在这个步骤中，芯片通过精密的制造工艺被制造出来。
然后，芯片会经过测试来确保其质量和性能。
2. PCB准备在LGA封装过程中，需要使用印刷电路板（PCB）作为芯片的载体。
在这一步骤中，需要准备好符合特定要求的PCB，包括PCB的大小、材料和布局等。
3. 芯片粘贴在这一步骤中，使用适当的胶水或粘合剂将芯片粘贴到PCB上。
要确保芯片的位置和定位准确无误，以确保后续工艺步骤的顺利进行。
4. 焊接通过焊接技术将芯片与PCB上的焊盘连接起来。
焊接技术可分为手工焊接和机器焊接两种方式。
手工焊接需要经验丰富的操作人员，而机器焊接通常更快、更精确。
5. 清洗在焊接完成之后，需要对PCB进行清洗，以去除焊接过程中产生的残留物。
清洗可以使用特殊的清洗剂和设备进行，确保PCB表面干净无污染。
6. 封装在这一步骤中，使用封装材料将整个PCB封装起来，以保护芯片和其他电子元件免受外界环境的影响。
封装材料通常是一种高性能的绝缘材料，能够提供电气和机械连接功能。
7. 高温固化封装材料通常需要在高温下固化，以确保其能够提供良好的封装效果。
在高温固化过程中，需要控制好温度和时间，以避免过热或过度固化。
8. 检测与测试封装完成后，需要对封装后的芯片进行检测和测试，以确保其质量和性能。
这些测试可以包括外观检查、电气测试和功能测试等，以验证芯片的可靠性和稳定性。
9. 终检与包装在所有工艺步骤完成之后，进行终检与包装。
终检是最后一道工序，通过对封装好的芯片进行全面检测，确保其符合规定的标准和要求。
然后，芯片将被包装起来，以便运输和存储。
结论LGA封装工艺是一种常用的电子封装技术，通过精密的步骤将芯片连接到PCB 上，并提供电气和机械连接。
扇出式封装的工艺流程一、基板准备扇出式封装的第一步是准备基板。
基板是封装过程中芯片的载体，其质量直接影响着封装成品的质量。
在这一步骤中，需要选择合适的基板材料，并进行清洗、切割等处理，确保基板的平整度和尺寸符合要求。
二、放置芯片在准备好基板后，需要将芯片放置在基板上。
这一步需要精确对位，确保芯片与基板之间的连接正确无误。
常用的放置方式有手动和自动两种，根据实际情况选择合适的放置方式。
三、固晶固晶是确保芯片在封装过程中保持稳定的关键步骤。
在这一步骤中，需要使用粘合剂将芯片粘贴在基板上，并确保粘合剂的厚度和均匀度符合要求。
同时，需要对芯片进行热压处理，增强芯片与基板之间的粘合力。
四、焊线焊线是扇出式封装的关键步骤之一，其目的是将芯片与基板之间的引脚进行连接。
在这一步骤中，需要使用焊接设备将引脚与对应的焊盘进行焊接，确保焊接点的质量符合要求。
焊线的质量直接影响着封装成品的质量和可靠性。
五、填充塑胶在完成焊线后，需要在芯片和基板之间填充塑胶材料，以保护芯片和引脚不受外界环境的影响。
填充塑胶时需要控制填充的量和均匀度，避免出现气泡、空洞等缺陷。
六、表面处理表面处理是扇出式封装过程中的重要环节，其目的是提高封装成品的美观度和耐久性。
在这一步骤中，需要对封装成品进行抛光、镀膜等处理，以提高其表面光洁度和抗腐蚀性能。
七、切筋成型切筋成型是将封装完成的基板进行切割和成型的过程。
在这一步骤中，需要使用切割设备和模具，将基板切割成所需形状，并对边缘进行倒角、磨光等处理，以确保封装成品的美观度和使用性能。
八、质量检测质量检测是扇出式封装过程中必不可少的环节。
在这一步骤中，需要对封装成品进行各种检测，如外观检测、电性能检测、环境试验等，以确保其质量和可靠性符合要求。
对于不合格的封装成品，需要进行返工或报废处理。
九、包装入库最后一步是包装入库，即将检测合格的封装成品进行包装、标识和入库管理。
包装材料应具有良好的保护性能和运输性能，以确保封装成品在运输过程中不受损坏。
封装基板工艺流程
封装基板的制作工艺流程如下：
1.在绝缘材料BT树脂/玻璃芯板的两面层压极薄（12~18μm厚）的
铜箔，然后进行钻孔和通孔金属化。
2.用常规的PCB加3232艺在基板的两面制作出图形，如导带、电极、
及安装焊料球的焊区阵列。
3.加上焊料掩膜并制作出图形，露出电极和焊区。
4.为提高生产效率，一条基片上通常含有多个PBG基板。
5.进行圆片减薄、圆片切削、芯片粘结、等离子清洗、引线键合、
等离子清洗、模塑封装、装配焊料球、回流焊、表面打标、分离、最终检查、测试包装等步骤。
COB封装工流程COB（Chip on Board）封装工艺是一种将裸片芯片直接粘贴在基板上，并通过线缆和焊接技术进行连接的封装工艺。
它具有芯片与基板紧密结合、尺寸小、导热性能好等特点，已广泛应用于LED灯、光电子器件、传感器、电源模块等领域。
下面将详细介绍COB封装工艺的流程。
一、准备工作COB封装工艺的准备工作主要包括选材、基板处理和组织技术资料。
选材时要根据芯片的尺寸、功耗、工作温度等要求选择适合的基板材料和封装胶水。
基板处理主要包括表面清洁、去除氧化层和涂胶处理等。
组织技术资料主要包括芯片引线布局、焊盘设计、焊接参数等信息。
二、芯片粘贴芯片粘贴是COB封装的关键环节，主要包括基板对位、芯片定位和胶水涂布。
首先，通过光学显微镜和自动对位设备对基板进行对位。
然后，将芯片放置在基板上的粘合区域，并进行调整和定位。
最后，使用封装胶水均匀地涂布在芯片和基板之间，确保芯片与基板之间的粘合牢固。
三、导线连接导线连接是将芯片与基板进行电气连接的重要环节，主要包括连接线焊接和连接线切断。
连接线焊接使用线材将芯片引脚与基板焊盘连接起来，需要注意引脚位置和焊接质量。
连接线切断则是将多余的线材通过切断或烧断等方式进行处理，确保连接线的整洁和牢固。
四、灌胶固化灌胶固化是为了保护芯片和连接线，并提高封装的抗震、抗压能力。
首先，将灌胶胶水注入芯片和基板之间的间隙中，确保将所有空隙填满。
然后，通过高温或紫外线照射等方式使胶水固化，形成牢固的胶固层。
最后，对胶固层进行修整和除尘处理，提高封装的外观和品质。
五、测试和封装封装完成后，需要进行测试和封装。
测试主要包括芯片性能检测和连接线电性测试。
芯片性能检测通过电性能测试仪器检测芯片的电流、电压、亮度等参数，确保芯片能正常工作。
连接线电性测试则通过测试仪器检测连接线的焊接质量和电阻值等。
测试完成后，通过封装设备将COB封装好的芯片进行分割、切片或切断等处理，最终形成成品。
总结：COB封装工艺从芯片粘贴到灌胶固化再到测试和封装，是一个细致而复杂的过程。
