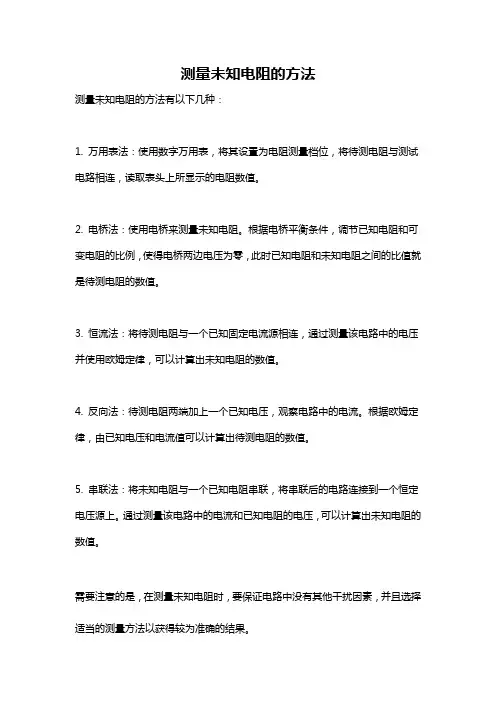

测量未知电阻的方法

测量未知电阻的方法
测量未知电阻的方法有以下几种：
1. 万用表法：使用数字万用表，将其设置为电阻测量档位，将待测电阻与测试电路相连，读取表头上所显示的电阻数值。

2. 电桥法：使用电桥来测量未知电阻。

根据电桥平衡条件，调节已知电阻和可变电阻的比例，使得电桥两边电压为零，此时已知电阻和未知电阻之间的比值就是待测电阻的数值。

3. 恒流法：将待测电阻与一个已知固定电流源相连，通过测量该电路中的电压并使用欧姆定律，可以计算出未知电阻的数值。

4. 反向法：待测电阻两端加上一个已知电压，观察电路中的电流。

根据欧姆定律，由已知电压和电流值可以计算出待测电阻的数值。

5. 串联法：将未知电阻与一个已知电阻串联，将串联后的电路连接到一个恒定电压源上。

通过测量该电路中的电流和已知电阻的电压，可以计算出未知电阻的数值。

需要注意的是，在测量未知电阻时，要保证电路中没有其他干扰因素，并且选择适当的测量方法以获得较为准确的结果。

九年级物理-电阻的测量

电阻的测量知识集结知识元电阻的测量知识讲解测未知电阻的方法测量电阻的常见方法有伏安法、双伏法、双安法、单伏法、单安法和等效法六种，除此以外还有一些不太常见的半偏法等。

一、伏安法测电阻测量方法伏安法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，调节滑动变阻器，读出电压表的示数U和电流表示数I的第一组示数，记入表格；3．移动滑片，读出U和I的第二组数据，记入表格；4．重复第3步做四次，将U和I的四组数据记入表格；5．断开开关，整理器材；6．根据R x=，计算出R x的数值，记入表格，并对R x取平均值。

U/VI/AR x/Ω思路、关系式欧姆定律R=表达式R x=注意事项伏安法测电阻，多次测量取平均值，只适用于定值电阻，如果是小灯泡这种电阻随温度变化比较明显的，则不能取平均值。

二、双伏法测电阻测量方法双伏法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，读出两个电压表的示数分别为U1、U2。

思路、关系式串联电路，电流相等串联电路，电流相等表达式注意事项1 .本法不是重点，大型考试几乎不考；2．本法不涉及多次测量；如果想多次测量，需串联一个滑动变阻器；3．本方法R x和R0的位置可以互换，原理一样，结果不同而已。

三、双安法测电阻测量方法双安法电路图案例实物图案例测量步骤1。

按照所设计的电路图连接电路；2．闭合开关S，读出两个电流表的示数分别为I1、I2。

思路、关系式并联电路，电压相等I1R x=I2R0并联电路，电压相等I1R x=(I2-I1)R0表达式注意事项1。

本法不是重点，大型考试几乎不考；2．本法不涉及多次测量；如果想多次测量，需在干路上串一个滑动变阻器；3．本方法R x和R0的位置可以互换，原理一样，结果不同而已。

四、单伏法测电阻测量方法单伏法（单控）单伏法（双控）*单伏法（加滑变）关键器材电压表×1，已知电阻R0×1，开关×2电压表×1，已知电阻R0×1，开关×3电压表×1，已知电阻R0×1，开关×3，滑变×1电路图案例实物图案例测量步骤1．按照所设计的电路图连接电路；2．闭合开关S，记录电压表示数U1；（测R0）3．闭合开关S1、S2，记录电压表示数U2。

初中物理多种方法测电阻方法

3•器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值
电阻（10Q）、滑动变阻器、导线。
4.注意点：
i连接电路时，开关应断开，滑动变阻器应调到最大阻值处。
ii滑动变阻器的作用：
（1）保护电路;
（2）改变小灯泡两端的电压和通过的电流。
iii本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。
先闭合S1,读出电压表的示数为U
1、
再同时闭合S1和S2,读出这时电压表的示数为U根据测得的电压值U1、U2和定值电阻的阻值R
0。
这个实验再一次验证
（电源（电压未知）、
写出实验步骤和表达
根据分压公式可计算出Rx的值: 实验步骤：
方法三：
S接a时，读出电压表示数S接b时，读出电压表示数表达式：
方法四、实验步骤：
5.实验步骤：
（1）根据电路图把实验器材摆好。
（2）按电路图连接电路。
（在连接电路中应注意的事项：①在连接电路时，开关应断开。②注意电压表和电流表量程的选择，
“+”、“-”接线柱。③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。）
（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯
么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。）
那是什么因素影响了灯丝的电阻呢？了这一点。
（是温度。）温度越高，灯丝电阻越大。
（二）测电阻的几种特殊方法
1.只用电压表，定值电阻Ro,
不用电流表（伏阻法）所给器材:
开关、
式）
方法一：如果只用一只电压表，用图3所示的电路可以测出未知Rx的阻值。

伏安法测电阻七种方法

结论二— ⑵试触法ra① 条件：未给出R 的估计阻值 ② 选择方法：将电压表分别接罕b 两点练习1: 一个未知电阻 Rx 无法估计其电阻值，某同学用伏安法测电阻的两种电路各测量一次，如图所示，按甲图测得数据是3.0V 、3.0mA,按乙图测得数据是 2.9V 、4.0mA,由此可知按甲图所示的电路测量的误差较小，Rx 的真实值更接近于1000 Q 。

甲 L思考1: Rx 的真实值大于还是小于1000 Q o （小于）思考2:若已知电流表内阻为 0.1 Q ,那么Rx 的真实值是（999. 9） Q 。

2、限流与分压（1）电路特点电路图滑动头从a 滑向b 出上电压变化范围（设匸=0 ）接通电键时滑动头初始位置应处于（3.选择方法①限流接法（通常情况〉电流3电压能达到要求的调节范围；一测未知电阻的若干方法1、内接法与外接法的选择 ⑴临界电阻法 ① 条件：已给出 ② 选择方法：令当 R<R 0R 的估计阻值R0= RARV A 时用內接法 R«I AR JI 时用外接法 R^< R K罟那个比值大R 就与对应表近接bI ---£ k不超过测量仪表的量程.不超过各元件允许的最大电流。

1分玉按法：（三种特殊条件）a.要求某部分电路的电压或电流从零开始连续可调乩采用限流接法时无论怎样调节滑动变阻器，电路中的电流（电压）都会超过电表量程或元件允许的最大电流。

c.用电器电阻远大于滑动变阻器电阻，不利于测量获得多组数据。

三、实验器材的选择K选择原则：（1）安全原则：不超过各仪表、元件允许的最大电流。

⑵准确原则：减少误差。

卓各电表示数不少于量程的1/3b.测多组数据，要求电表示数在大范围內可调6选内阻较大的电压表、内阴较小的电流表⑶能耗少的原则：变阻器通常选限流接法，选其阻值与其他电阻的阻值比较接近的。

变阻器分压接法时』选阻值较小而额定电流较大的2.选择步骤：（1）选出唯一器材。

特殊方法测电阻总结

特殊方法测电阻总结导论：电阻是电学基础中的重要参数之一，测量电阻对于电路设计、电器检修等行业至关重要。

通常采用万用表或电桥来测量电阻，然而在一些特殊情况下，这些方法可能无法正常工作，或者不够准确。

因此，需要使用特殊方法来测量电阻。

本文将介绍几种特殊方法测量电阻的原理、步骤和注意事项。

一、电流法测量电阻电流法是一种基本的测量电阻的方法。

原理是通过流过已知电阻的电流和测得的电压来计算未知电阻的阻值。

具体步骤如下：1.将已知电阻和未知电阻串联连接，组成电路。

2.施加恒定电流，一般情况下使用直流电源。

3.使用电压表测量已知电阻和未知电阻两端的电压。

4.根据欧姆定律，通过已知电阻和未知电阻两端的电压计算未知电阻的阻值。

注意事项：1.电流法测量电阻需要使用恒定电流源，所以适用于小电阻测量。

2.测量不精确时，可采用多次取平均值的方法提高准确度。

二、电压法测量电阻电压法是一种用电压代替电流来测量电阻的方法。

原理是通过对已知电阻施加恒定电压，然后根据测量电流来计算未知电阻的阻值。

具体步骤如下：1.将已知电阻和未知电阻并联连接，组成电路。

2.施加恒定电压，一般情况下使用直流电压源。

3.使用电流表测量已知电阻和未知电阻的电流。

4.根据欧姆定律，通过已知电阻和未知电阻的电流计算未知电阻的阻值。

注意事项：1.电压法测量电阻需要使用恒定电压源，所以适用于大电阻测量。

2.测量不精确时，可采用多次取平均值的方法提高准确度。

三、差动电流法测量电阻差动电流法是一种适用于阻值较大的电阻测量方法。

原理是通过测量样品电阻两端的电压差和通过样品电阻的电流的差来计算样品电阻的阻值。

具体步骤如下：1.施加恒定电压，一般情况下使用直流电压源。

2.测量样品电阻两端的电压差。

3.测量样品电阻两端的电流并计算其差值。

4.根据差分电阻计算公式，通过电压差和电流差计算样品电阻的阻值。

注意事项：1.差动电流法需要使用差动放大器或差动运算放大器等设备来处理电压差和电流差的测量。

电阻测量的六种方法

电阻测量的六种方法
电阻的测量方法有哪些呢？
1.万用表测量法
把万用表转换开关拨至电阻挡(×1，×10，×100，×1K)，选择适当的量程，两表笔短接后旋转调零旋钮使指针指在零刻线上，然后两表笔分别接触待测电阻的两端，从万用表指针所指的数值即可知道电阻值。

(注：电阻值等于指示数值乘以所选量程的倍数)
2.伏安法
器材：电流表、电压表、滑动变阻器、开关、电源、待测电阻和导线。

测量方法：用电压表测出待测电阻Rx两端的电压U，用电流表测出通过Rx的电流I，则Rx=U/I。

伏安法测电阻有内接法和外接法两种。

3.伏阻法
器材：电压表、阻值已知的定值电阻R0、阻值未知的电阻Rx、开关、电源和导线。

方法一、改接电表法：即通过移动电压表的位置来测量电阻。

方法二、开关通断法：即通过某些开关的闭合或断开，改变电路的连接情况来测量电阻。

4.安阻法
器材：电流表一个、阻值已知的定值电阻R0、开关、电源、待测电阻Rx和导线。

方法一、改接电表法：即通过改变电流表的位置来测电阻。

方法二、开关通断法：A.短路法；B.开路法；
5.安滑法
器材：电流表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻和导线。

6.伏滑法
器材：电压表、已知最大阻值为R的滑动变阻器、开关、电源、待测电阻Rx和导线。

测量未知阻值电阻实验

测量未知阻值电阻实验一、伏安法测电阻（测定值定值或小灯泡的电阻）【设计实验、制定计划】1、原理：欧姆定律I=U/R得R=U/I2、实验器材：新干电池组、滑动变阻器、电流表、电压表、阻值未知的定值电阻、开关、导线若干。

【进行实验】1、断开开关，按电路图连好电路，调节滑动变阻器滑片至连入电路阻值最大位置。

2、闭合开关，移动滑动变阻器滑片到适当位置，读出对应的电压表示数和电表示，将数据填入表中。

3、多次改变滑动变阻器滑片到不同的适当位置，重复上述步骤进行多次实验。

4、整理实验器材，算出每次电阻值再取定值电阻平均值。

【收集数据】实验次数电压U/V 电流I/A 电阻R/Ω电阻平均值R/Ω1 1.5 0.142 2.0 0.203 2.5 0.25【分析论证】计算：由表格中1、2、3组数据可知，电阻R=5Ω，不变U1=1.5 V I1=0.14A U1/I1=1.5 V /0.14A =10.7ΩU2=2.0 V I2=0.20A U2/I2=2.0 V /0.20A =10 ΩU3=2.5 V I3=0.25A U3/I3=2.5 V /0.25A =10 Ω每次计算出的电阻阻值相差较小是由于误差引起的（或在误差允许范围内）所以 R=( R1 + R2 + R3 )/3 =10.2 Ω结论：该定值电阻阻值为10.2 Ω。

【评估、交流合作】1、滑动变阻器的作用：①保护电路；②多次改变定值电阻，两端电压和通过定值电阻的电流收集多组未知电阻两端的电压及对应的未知电阻中的电流，取电阻平均值减小误差2、电压表量程的选择：看电源电压3、电流表的量程选择：I=U/R（定值电阻） I=P额/U额最小值4、滑动变阻器规格选取：1、看电流 2、计算电阻：R滑=（U-U额）/I额5、注意：此次实验分两类：一是测定值电阻的阻值，它需要求平均值，因为多次多次测量求平均值，减小实验误差。

二是测小灯泡阻值，它不需求平均值，因为灯丝电阻随温度变化而变化，求平均值失去意义。

中考物理电阻测量实验方法归纳

中考物理电阻测量实验方法归纳电阻是物理学中的一个重要概念，它是描述电流通过导体时遇到的阻碍程度的物理量。

在中考物理中，经常会出现关于电阻的测量实验题目，所以我们有必要归纳总结一下电阻测量的实验方法。

下面是一些常见的电阻测量实验方法：1.串联法测量电阻：串联法是测量电阻最基本的方法之一、首先，将待测电阻与一个已知电阻（标准电阻）串联在一起，形成一个电阻串联电路。

然后接入一个电源，使电流通过电路，使用电流表测量总电流，并使用电压表测量两个电阻之间的电压差。

根据欧姆定律（U=IR），可以计算出待测电阻的大小。

2.平衡法测量电阻：平衡法是一种较为精确的测量电阻的方法。

它的基本原理是通过调节已知电阻或可变电阻的阻值，使得电路中的电流或电压达到平衡状态。

常见的平衡法有桥式平衡法和零位法。

（1）桥式平衡法：常见的桥式电路有韦氏电桥和维尔斯通电桥。

这两种电桥都是利用电流或电压的平衡条件来测量未知电阻的大小。

首先，将待测电阻与已知电阻串联连接成电桥电路，然后调节电桥电路中的变阻器或已知电阻的阻值，使得电桥两个支路的电压差为零。

根据电桥条件可得到未知电阻的值。

（2）零位法：这种方法比较简单，只需将待测电阻与一个可调电阻串联连接成电路，然后在接入电源的同时相应地调节可调电阻的阻值，使电流为零或电压为零。

根据电流为零或电压为零的条件，可以计算出待测电阻的大小。

3.电流比值法测量电阻：电流比值法是一种快速测量电阻的方法。

首先，将待测电阻与一个已知电阻串联连接成电路，然后接入一个电流表，测量通过两个电阻的电流大小。

根据电流比值可计算出待测电阻的大小。

4.伏安法测量电阻：伏安法是一种通过测量电路中的电压和电流，计算出电阻值的方法。

首先，将待测电阻与一个已知电阻串联连接成电路，然后依次测量电路中的电压和电流大小。

根据欧姆定律可得到电阻值。

总之，电阻测量实验方法有很多种，根据不同的实验条件和要求，选择合适的方法进行测量。

测量未知电阻的几种方法ppt 人教版

*
v
R0
v
RX
测量未知电阻的几种方法
方法二: 用电压表和已知阻值电阻测未知电阻
U 1.实验原理: R = － I
2.电路图: S
R0 RX
v
R0
v
RX
*
测量未知电阻的几种方法
方法三: 用电流表和已知阻值电阻测未知电阻
U 1.实验原理: R = － I
2.电路图: S
R0 RX
R0
A
RX
*
测量未知电阻的几种方法
»
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
一、我们因梦想而伟大，所有的成功者都是大梦想家：在冬夜的火堆旁，在阴天的雨雾中，梦想着未来。有些人让梦想悄然绝灭，有些人则细心培育维护，直到它安然度过困境，迎来光明和希望，而光明和希望总是降临在那些真心相信梦想一定会成真的人身上。——威尔逊
二、梦想无论怎样模糊，总潜伏在我们心底，使我们的心境永远得不到宁静，直到这些梦想成为事实才止；像种子在地下一样，一定要萌芽滋长，伸出地面来，寻找阳光。——林语堂三、多少事，从来急；天地转，光阴迫。一万年太久，只争朝夕。——毛泽东四、拥有梦想的人是值得尊敬的，也让人羡慕。当大多数人碌碌而为为现实奔忙的时候，坚持下去，不用害怕与众不同，你该有怎么样的人生，是该你亲自去撰写的。加油！让我们一起捍卫最初的梦想。——柳岩五、一个人要实现自己的梦想，最重要的是要具备以下两个条件：勇气和行动。——俞敏洪六、将相本无主，男儿当自强。——汪洙七、我们活着不能与草木同腐，不能醉生梦死，枉度人生，要有所作为。——方志敏八、当我真心在追寻著我的梦想时，每一天都是缤纷的，因为我知道每一个小时都是在实现梦想的一部分。——佚名九、很多时候，我们富了口袋，但穷了脑袋；我们有梦想，但缺少了思想。——佚名十、你想成为幸福的人吗？但愿你首先学会吃得起苦。——屠格涅夫十一、一个人的理想越崇高，生活越纯洁。——伏尼契十二、世之初应该立即抓住第一次的战斗机会。——司汤达十三、哪里有天才，我是把别人喝咖啡的工夫都用在工作上的。──鲁迅十四、信仰，是人们所必须的。什麽也不信的人不会有幸福。——雨果十五、对一个有毅力的人来说，无事不可为。——海伍德十六、有梦者事竟成。——沃特十七、梦想只要能持久，就能成为现实。我们不就是生活在梦想中的吗？——丁尼生十八、梦想无论怎样模糊，总潜伏在我们心底，使我们的心境永远得不到宁静，直到这些梦想成为事实。——林语堂十九、要想成就伟业，除了梦想，必须行动。——佚名二十、忘掉今天的人将被明天忘掉。──歌德二十一、梦境总是现实的反面。——伟格利二十二、世界上最快乐的事，莫过于为理想而奋斗。——苏格拉底二十三、“梦想”是一个多么“虚无缥缈不切实际”的词啊。在很多人的眼里，梦想只是白日做梦，可是，如果你不曾真切的拥有过梦想，你就不会理解梦想的珍贵。——柳岩二十四、生命是以时间为单位的，浪费别人的时间等于谋财害命，浪费自己的时间，等于慢性自杀。——鲁迅二十五、梦是心灵的思想，是我们的秘密真情。——杜鲁门· 卡波特二十六、坚强的信念能赢得强者的心，并使他们变得更坚强。——白哲特二十七、既然我已经踏上这条道路，那么，任何东西都不应妨碍我沿着这条路走下去。——康德二十八、青少年是一个美好而又是一去不可再得的时期，是将来一切光明和幸福的开端。——加里宁二十九、梦想家命长，实干家寿短。——约· 奥赖利三十、青年时准备好材料，想造一座通向月亮的桥，或者在地上造二所宫殿或庙宇。活到中年，终于决定搭一个棚。——佚名三十一、在这个并非尽善尽美的世界上，勤奋会得到报偿，而游手好闲则要受到惩罚。——毛姆三十二、在科学上没有平坦的大道，只有不畏劳苦，沿着陡峭山路攀登的人，才有希望达到光辉的顶点。——马克思三十三、在劳力上劳心，是一切发明之母。事事在劳力上劳心，变可得事物之真理。——陶行知三十四、一年之计在于春，一日之计在于晨。——萧绛三十五、没有一颗心会因为追求梦想而受伤，当你真心想要某样东西时，整个宇宙都会联合起来帮你完成。——佚名三十六、梦想不抛弃苦心追求的人，只要不停止追求，你们会沐浴在梦想的光辉之中。——佚名三十七、一块砖没有什么用，一堆砖也没有什么用，如果你心中没有一个造房子的梦想，拥有天下所有的砖头也是一堆废物；但如果只有造房子的梦想，而没有砖头，梦想也没法实现。——俞敏洪三十八、如意算盘，不一定符合事实。——奥地利三十九、志向不过是记忆的奴隶，生气勃勃地降生，但却很难成长。——莎士比亚四十、如果失去梦想，人类将会怎样？——热豆腐四十一、无论哪个时代，青年的特点总是怀抱着各种理想和幻想。这并不是什么毛病，而是一种宝贵的品质。——佚名四十二、梦想绝不是梦，两者之间的差别通常都有一段非常值得人们深思的距离。——古龙四十三、梦想家的缺点是害怕命运。——斯· 菲利普斯四十四、从工作里爱了生命，就是通彻了生命最深的秘密。——纪伯伦四十五、穷人并不是指身无分文的人，而是指没有梦想的人。——佚名四十六、不要怀有渺小的梦想，它们无法打动人心。——歌德四十七、人生最苦痛的是梦醒了无路可走。做梦的人是幸福的；倘没有看出可以走的路，最要紧的是不要去惊醒他。——鲁迅四十八、浪费别人的时间是谋财害命，浪费自己的时间是慢性自杀。──列宁四十九、意志薄弱的人不可能真诚。——拉罗什科五十、梦想绝不是梦，两者之间的差别通常都有一段非常值得人们深思的距离。——古龙五十一、得其志，虽死犹生，不得其志，虽生犹死。——无名氏五十二、所虑时光疾，常怀紧迫情，蹒跚行步慢，落后最宜鞭。——董必武五十三、梦想只要能持久，就能成为现实。我们不就是生活在梦想中的吗？——丁尼生五十四、很难说什么是办不到的事情，因为昨天的梦想，可以是今天的希望，并且还可以成为明天的现实。——佚名五十五、要用你的梦想引领你的一生，要用感恩真诚助人圆梦的心态引领你的一生，要用执著无惧乐观的态度来引领你的人生。——李开复五十六、人类也需要梦想者，这种人醉心于一种事业的大公无私的发展，因而不能注意自身的物质利益。——居里夫人五十七、一个人的理想越崇高，生活越纯洁。——伏尼契五十八、梦想一旦被付诸行动，就会变得神圣。——阿· 安· 普罗克特五十九、一个人追求的目标越高，他的才力就发展得越快，对社会就越有益。——高尔基六十、青春是人生最快乐的时光，但这种快乐往往完全是因为它充满着希望，而不是因为得到了什么或逃避了什么。——佚名六十一、生命里最重要的事情是要有个远大的目标，并借助才能与坚毅来完成它。——歌德六十二、没有大胆的猜测就作不出伟大的发现。──牛顿六十三、梦想，是一个目标，是让自己活下去的原动力，是让自己开心的原因。——佚名六十四、人生太短，要干的事太多，我要争分夺秒。——爱迪生六十五、一路上我都会发现从未想像过的东西，如果当初我没有勇气去尝试看来几乎不可能的事，如今我就还只是个牧羊人而已。——《牧羊少年的奇幻之旅》六十六、一个人越敢于担当大任，他的意气就是越风发。——班生六十七、贫穷是一切艺术职业的母亲。——托里安诺六十八、莫道桑榆晚，为霞尚满天。——刘禹锡六十九、一切活动家都是梦想家。——詹· 哈尼克七十、如果一个人不知道他要驶向哪个码头，那么任何风都不会是顺风。——小塞涅卡七十一、人性最可怜的就是：我们总是梦想着天边的一座奇妙的玫瑰园，而不去欣赏今天就开在我们窗口的玫瑰。——佚名七十二、一个人如果已经把自己完全投入于权力和仇恨中，你怎么能期望他还有梦？——古龙七十三、一个人有钱没钱不一定，但如果这个人没有了梦想，这个人穷定了。——佚名七十四、平凡朴实的梦想，我们用那唯一的坚持信念去支撑那梦想。——佚名七十五、最初所拥有的只是梦想，以及毫无根据的自信而已。但是，所有的一切就从这里出发。——孙正义七十六、看见一个年轻人丧失了美好的希望和理想，看见那块他透过它来观察人们行为和感情的粉红色轻纱在他面前撕掉，那真是伤心啊！——莱蒙托夫七十七、努力向上吧，星星就躲藏在你的灵魂深处；做一个悠远的梦吧，每个梦想都会超越你的目标。——佚名七十八、正如心愿能够激发梦想，梦想也能够激发心愿。——佚名七十九、梦想一旦被付诸行动，就会变得神圣。——阿· 安· 普罗克特八十、对于学者获得的成就，是恭维还是挑战？我需要的是后者，因为前者只能使人陶醉而后者却是鞭策。——巴斯德八十一、冬天已经到来，春天还会远吗？——雪莱八十二、一个人想要成功，想要改变命运，有梦想是重要的。……我觉得每个人都应该心中有梦，��

测量电阻的四大常见方法

测电阻实验方法一．利用电压表测量未知电阻R x (伏阻法) 1．两块电压表实验器材：电压未知的稳压电源一个，待测电阻R x 和电阻值已知的定值电阻R o 各一个，量程满足要求的电压表两块，单刀单掷开关一个、导线足够。

实验步骤：用电压表分别测出R x 和R o 两端的电压U x 和U o表达式为：_________________。

2．一块电压表实验器材：电压未知的稳压电源一个，待测电阻R x 和电阻值已知的定值电阻R o 各一个，量程满足要求的电压表一块，单刀单掷开关一个、导线足够。

【方案一】允许拆表实验步骤：用电压表分别测出R x 和R o 两端的电压U x 和U o 表达式：_________________。

【方案二】不允许拆表实验步骤：（1）用电压表测出开关S 1断开时R x 两端的电压U x （2）用电压表测出开关S 1闭合时R x 两端的电压U 表达式为：_________________。

若电压表和开关对调，表达式为：_________________。

（注：电路中有滑动变阻器这样还能测出R x 吗？）【方案三】滑动变阻器替代定值电阻R o 实验步骤：（1）用电压表测出划片滑至a 端时R x 两端的电压U （2）用电压表测出划片滑至b 端时R x 两端的电压U x 表达式为：_________________。

【方案四】单刀双掷开关实验步骤：（1）S 接1测出电源两极间电压U（2）S 接2测出R o 两端电压U o表达式为：_________________。

二．利用电流表测量未知电阻R x (安阻法) 1．两块电流表实验器材：电压未知的稳压电源一个，待测电阻R x 和电阻值已知的定值电阻R o 各一个，量程满足要求的电流表两块，单刀单掷开关一个、导线足够。

实验步骤：用电流表分别测出通过R x 和R o 两端的电流I x 和I o表达式为：_________________。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

测量未知电阻的几种方法
电阻的测量是初中物理电学实验重点内容之一。

课本上介绍的常规方法是伏安法测量电阻。

未知电阻的测量, 仅知道课本上介绍的这种方法还不够, 我们还可以通过以下几种方法来测量。

一、伏伏法
(所谓“伏伏法” , 是指没有电流表, 只用电压表两只或一只电压表用两次。

1、器材:电源、开关、待测电阻 Rx 、已知阻值
的电阻 Ro 、电压表一只、导线若干。

2、实验步骤:
⑴如图 1,将 Rx 、 Ro 串联在电路中,且电
压表并联在 Ro 两端,闭合开关 S 记下电
压表的示数 Uo ;
⑵断开开关 S ,将电压表改接并联到 Rx 两
端,闭合开关 S ,记下电压表此时的示数 Ux 。

3、实验原理:
分析:器材中有电压表,则待测电阻 Rx Rx =Ix
Ux 可知,要求 Rx ,还应测量出通过 Rx 的电流 Ix 。

而此时没有电流表, 不能测出电流,所以应该想办法将 Rx 中通过的电流转换到 Ro 中通过的电流。

要让 Rx 、Ro 中通过的电流相等,则 Rx 、 Ro 应串联。

Ro 阻值已知,若用电压表测量出 Ro 两端的电压 Uo ,即可求 Rx 。

∴ Rx =Ix Ux =Io Ux =Uo Ux ×Ro ,即:
二、安安法
(所谓“ 安安法” , 是指没有电压表, 只用电流表两只或一只电流表用两次。

1、器材:电源、开关、待测电阻 Rx 、已知阻值的电阻 Ro 、电流表一只、
导线若干。

2、实验步骤:
⑴如图 2,将 Rx 、 Ro 并联在电路中,且电流
表串联在 Ro 支路上,闭合开关 S 记下电流
表的示数 Io ;
⑵断开开关 S ,将电流表改接串联到 Rx 支路
上, 闭合开关 S , 记下电流表此时的示数 Ix 。

3、实验原理:
分析:器材中有电流表,则待测电阻 Rx 中通过的电流 Ix 可测。

根据
Rx =Ix
Ux 可知, 要求 Rx , 还应测量出 Rx 的两端电压 Ux 。

而此时没有电压表, 不能测出电压,所以应该想办法将 Rx 的两端电压转换到 Ro 的两端电压。

要让 Rx 、 Ro 的两端电压相等,则 Rx 、 Ro 应并联。

Ro 阻值已知,若用电流表测量出通过 Ro 的电流 Io ,即可求 Rx 。

∴ Rx =Ix Ux =Ix Uo =Ix Io ×Ro
三、等效替代法
1、器材:电源、开关、待测电阻 Rx 、电阻箱 R ,电流表一只、导线若干。

2、实验步骤:
⑴如图 3,将 Rx 与电流表串联接入电路
中,闭合开关 S ,记下电流表的示数 I ;
⑵如图 4,断开开关 S ,将 Rx 拆下,换
上电阻箱 R ,并将电阻箱 R 的阻值调至
最大。

闭合开关 S ,调节电阻箱 R 的阻
值,使电流表的示数回复到原来的示数 I ,
读出并记下电阻箱 R 的阻值 Ro 。

3
、实验原理:
分析:因电源电压不变,两次电路中电流也没变,则电阻不变。

4、拓展:为了在实验过程中便于操作,可将
图 3和图 4合为一体。

如图 5, S 为单刀双
掷开关。

实验步骤:
⑴按电路图连接电路,将电阻箱 R 的阻值调
至最大; ⑵将 S 接 a 点,记下电流表的示数 I ;
⑶将 S 接 b 点, 调节电阻箱 R 的阻值, 使电流表的示数回复到原来的
R 的阻值 Ro 。

∴ 1、器材:电源、开关、待测电阻 Rx 、滑动变阻器 R ,电流表一只、导
线若干。

2、实验步骤:
⑴按电路图 6连接电路,调节滑动变阻器的滑片 P 至最大电阻处,根
据铭牌记下滑动变阻器 R 的最大阻值 Ro ;
⑵闭合开关 S ,记下电流表的示数 I 1;
⑶调节滑动变阻器的滑片 P 至阻值为0Ω , 记下电流表此时的示数 I 2。

3、实验原理:
分析:⑴当滑片 P 至最大电阻时,即 R 与待测电阻 Rx 串联。

∴ U = I 1(Rx + Ro…………………①
⑵当滑动变阻器的滑片 P 至阻值为0Ω时, 电路中只有待测
电阻 Rx 。

∴ U = I 2×Rx
…………………②
由①、②解得:。
