配电柜的分类

配电柜毕业论文配电柜毕业论文随着社会的不断发展和科技的进步，电力供应的安全和稳定性变得越来越重要。

而配电柜作为电力系统中的重要组成部分，起到了对电能进行分配、控制和保护的关键作用。

本文将从配电柜的定义、功能、分类和设计等方面进行探讨，以期加深对配电柜的理解和认识。

一、配电柜的定义配电柜是指用于电能分配、控制和保护的设备，它由电器元件、电器设备和电气部件等组成。

其主要作用是将电能从电源送至各个用电设备，并根据需要进行控制和保护。

配电柜通常由机柜、电器元件、电缆、接线端子和控制设备等组成，具备较高的安全性和稳定性。

二、配电柜的功能1. 电能分配：配电柜通过各种开关、断路器和隔离开关等，将电能从电源分配至各个用电设备，实现电能的合理分配和利用。

2. 电能控制：配电柜可通过控制开关、继电器和PLC等设备，对电能进行精确的控制和调节，满足不同用电设备的需求。

3. 电能保护：配电柜内设有过载保护、短路保护和漏电保护等装置，能及时检测和处理电力系统中的异常情况，保护电器设备和人身安全。

4. 电能监测：配电柜可配备电能仪表和监控设备，实时监测电能的使用情况，为电力管理提供数据支持。

三、配电柜的分类根据用途和功能的不同，配电柜可分为低压配电柜和高压配电柜两大类。

1. 低压配电柜：低压配电柜一般工作电压不超过1000V，主要用于工厂、商场、写字楼等场所的电力分配和控制。

低压配电柜的结构相对简单，主要由断路器、接触器、继电器和熔断器等组成。

2. 高压配电柜：高压配电柜一般工作电压在1000V以上，主要用于电力系统的输电和配电。

高压配电柜的结构较为复杂，主要由断路器、隔离开关、电流互感器和电压互感器等组成。

四、配电柜的设计配电柜的设计是保障电力系统正常运行的关键环节。

在设计配电柜时，需要考虑以下几个方面：1. 安全性：配电柜必须具备良好的安全性能，能够有效防止电弧、电击和火灾等事故的发生。

因此，设计中应合理选择电器元件和电缆，确保其质量和可靠性。

高压低压配电柜的分类和特点高压低压配电柜是电力系统中的重要设备，用于电能的传输和分配。

它起到了保护和控制电路的作用，保障电能的安全可靠传输。

本文将从分类和特点两个方面来介绍高压低压配电柜。

一、分类高压低压配电柜可以根据其应用领域和功能进行分类，下面将介绍常见的几种分类以及其特点。

1. 按用途分类（1）低压配电柜：主要用于分布式供电系统中，对低压电能进行分配和控制。

它包括主配电柜、次级配电柜以及终端配电柜等。

（2）高压配电柜：主要用于电力系统的输电环节，对高压电能进行分配和控制。

它包括主变电站配电柜、支线配电柜以及变电所配电柜等。

2. 按结构分类（1）固定式配电柜：安装在固定位置，一般用于固定型设备或工业厂房中。

它具有结构紧凑、安装方便等特点。

（2）可移动式配电柜：由于其具有灵活性和便携性，适用于暂时性供电需求，如施工现场或移动设备。

它特点是结构简单、拆装便捷。

3. 按控制方式分类（1）手动配电柜：通过人工操作来实现对电路的控制和切换。

适用于一些简单的电路控制需求，如手动切换电源。

（2）自动配电柜：通过自动控制装置来实现对电路的控制和切换。

它具有自动化程度高、响应速度快的特点。

二、特点高压低压配电柜具有以下几个特点，以保障电能的安全传输和分配。

1. 安全可靠：配电柜内部设置相应的保护装置，如过载保护、断路器、短路保护等，能够及时切断故障电路，避免事故发生。

2. 灵活可调：高压低压配电柜能够根据实际需要调整电路的配置，满足不同负荷的供电需求。

3. 易于维护：配电柜采用模块化设计，设备更换和维护更加方便，提高了系统的可靠性和可用性。

4. 控制精度高：自动配电柜能够根据电能负荷的变化，实现精确的电能调节和控制，提高了电能的利用效率。

5. 节约空间：高压低压配电柜采用紧凑的设计，占用空间小，适用于各种场所，提高了空间利用率。

6. 便于监测：现代高压低压配电柜配备远程监测功能，可以实时监测电能使用情况和设备运行状态，及时发现并解决问题。

最全的配电柜型号解读配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合。

一般我们看到配电柜都是安装在比较隐蔽的角落。

配电柜型号配电柜型号有很多，一般不同的厂家都有自己的型号。

国产型号有MLS、GCS、GCK GGD等；国外厂家ABB有：MD190，MNS，ArTu、Blokset、8PT等等。

一般标准的型号是GB7251.1配电柜型号标示第一位：P-开启式低压开关柜，G-封闭式低压开关柜第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统GGD较便宜，GCS、GCK为经济型。

例：GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D－电力用柜M－面板操作J－静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号配电柜图纸详解1、我们平时看到多家多户用电的时候，大多是由一个配电柜里面发出来的，简单的接线图就是这个样子。

低压配电柜一次系统图2、配电板的电路图分为一次原理图和二次原理图：一次原理图即为主电路原理图，二次原理图即为控制电路的原理图。

智能配电柜图纸配电箱柜的识别GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜 ACC或ACP直流配电箱柜AD操作信号箱柜 AS控制屏台箱柜AC 继电保护箱柜AR 计量箱柜AW 励磁箱柜AE 低压漏电断路器箱柜ARC 双电源自动切换箱柜 AT 多种电源配电箱柜AM 刀开关箱柜AK 电源插座箱AX 建筑自动化控制器箱ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱ADD。

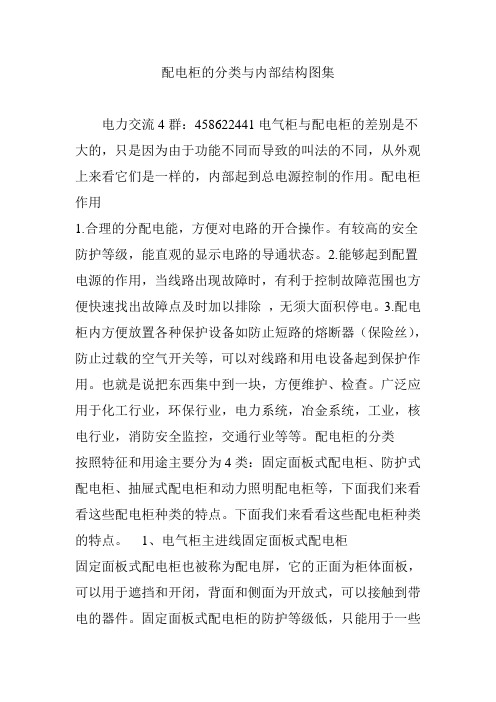

配电柜的分类与内部结构图集电力交流4群：458622441电气柜与配电柜的差别是不大的，只是因为由于功能不同而导致的叫法的不同，从外观上来看它们是一样的，内部起到总电源控制的作用。

配电柜作用1.合理的分配电能，方便对电路的开合操作。

有较高的安全防护等级，能直观的显示电路的导通状态。

2.能够起到配置电源的作用，当线路出现故障时，有利于控制故障范围也方便快速找出故障点及时加以排除，无须大面积停电。

3.配电柜内方便放置各种保护设备如防止短路的熔断器（保险丝），防止过载的空气开关等，可以对线路和用电设备起到保护作用。

也就是说把东西集中到一块，方便维护、检查。

广泛应用于化工行业，环保行业，电力系统，冶金系统，工业，核电行业，消防安全监控，交通行业等等。

配电柜的分类按照特征和用途主要分为4类：固定面板式配电柜、防护式配电柜、抽屉式配电柜和动力照明配电柜等，下面我们来看看这些配电柜种类的特点。

下面我们来看看这些配电柜种类的特点。

1、电气柜主进线固定面板式配电柜固定面板式配电柜也被称为配电屏，它的正面为柜体面板，可以用于遮挡和开闭，背面和侧面为开放式，可以接触到带电的器件。

固定面板式配电柜的防护等级低，只能用于一些对安全性要求不高且连续供电的场合，例如在工矿企业用于变电室集中供电。

2、母排结构防护式配电柜防护式配电柜与固定面板是配电柜相比，有着真正意义上的柜体，除了安装面外所有侧面都有挡板密封。

防护式配电柜的柜体采用绝缘材料制造，内部的电器元件与外部隔离，元件之间也可以采用护板隔离，因此防护式配电柜的安全等级较高，可以应用于工艺现场配电装置。

3、门手柄及小型分线配电结构抽屉式配电柜抽屉式配电柜是安全性最高的配电设备之一，它采用钢板制成柜体，柜体内安装有抽屉，各个电器元件都被安装在抽屉内，构成独立的功能单元。

抽屉式配电柜的可靠性、互换性和安全性都高于以上两种配电柜，可适用于对供电可靠性要求较高的集中控制配电中心。

配电箱柜的分类GCK、GCS、MNS是低压抽出式开关柜；GGD、GDH、PGL是低压固定式开关柜；XZW综合配电箱；ZBW箱式变电站；XL、GXL低压配电柜、建筑工地箱；JXF电器控制箱；PZ20、PZ30系列终端照明配电箱；PZ40、XDD（R）电表计量箱PXT（R）K－□/□－□/□－□/□－□/IP□系列规格型号解释：(1)PXT明装配电箱，暗装加（R）(2)K有如表1的系列配线方式(3)□/□额定电流/额定短时耐受电流能力：用数字表示，250/10表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)□/□进线型式：□/1单相输入；□/3三相输入；1/3表示混合输入(5)□×□出线回路：单相回路×三相回路，6×3单相6回路，三相3回路(6)□/ □ 主开关型式/防护等级；1/IP30单相主开关/IP30；3/IP30三相主开关/IP30表1：序号汉语拼音字头中文解释装配图号电气原理图号1 JL 计量箱PXT01 PXT01 dq系列2 CZ 插座箱PXT02 PXT02 dq系列3 ZM 照明箱PXT03 PXT03 dq系列4 DL 动力箱PXT04 PXT04 dq系列5 JC 计量插座箱PXT05 PXT05 dq系列6 JZ 计量照明箱PXT06 PXT06 dq系列7 JD 计量动力箱PXT07 PXT07 dq系列8 ZC 照明插座箱PXT08 PXT08 dq系列9 DC 动力插座箱PXT09 PXT09 dq系列10 DZ 动力照明箱PXT10 PXT10 dq系列11 HH 混合功能箱PXT11 PXT11 dq系列12 ZN 智能箱PXT12 PXT12 dq系列电气箱柜名称编号规格型号高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP 直流配电箱柜AD操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC 双电源自动切换箱柜AT多种电源配电箱柜AM刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC 火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱A VP接线端子箱AXT举例说明吧GCK第一个G 代表配电柜第二个C 代表抽屉式第三个K 代表控制GGD第一个G 代表配电柜第二个G 代表固定式第三个 D 代表动力配电箱1LA1a 1AL1b AT-DT是什么意思还有1AP2 2AP1 3APc 7AP 1KX之类的。

科桥电器设备配电柜这样的配电设施，现如今会派上比较大的用场，那么，为了更好的发挥使用的作用，配电柜分成了三个等级。

一、动力配电中心，这是一级配电设施，这样的配电柜会安装在各个部门的配电站内，主要的作用就是把电能进行很好的分配处理，对于这以及设备，在使用的时候因为与降压变压器进行紧密的联系，因此上，对于使用的电气参数有着较高的使用的要求。

二、动力配电柜以及电动机控制中心，被统称为二级配电设施动力配电柜与电动机控制中心在使用上有着比较大的无别，但是会把上一级的电动设备里面的电能很好的进行分配。

三、照明动力配电柜，这样的因为使用在远离供电中心的地方，因此上属于小容量的配电设备。

以上的这些就是配电柜的常见等级，在进行购买的时候需要按照自己的实际需求，选择合适等级的产品，从而可以更好的使用。

科桥电器设备以上内容就是四川科桥电器设备有限公司为大家提供的内容，希望对大家有所帮助，如果您有相关问题和需求，可以随时点击我们的咨询通道来进行免费咨询。

也可以登录我们的官网或者拨打右侧的咨询电话。

如果您想要了解更多信息和报价，请点击咨询
点击右侧咨询按钮也可以进行免费咨询。

四川科桥电器设备有限公司中高低压成套电气设备产品包含：用户箱、计量箱、配电箱、21动力柜、GGD柜、箱变等，我公司长期与正泰集团、天正电气、人民电气、德力西电气、施耐德电气等各大电气厂商保持友好合作，使公司产品具有较高的性价比和稳固性。

各系列电缆桥架产品包含：槽式、托盘式、梯式及组合式；按材质分为：钢制桥架、铝合金桥架、不锈钢桥架、防火桥架及玻璃钢桥架。

表面处理分为：镀锌、喷塑、静电喷塑、热镀锌等。

公司尤为注重产品质量、安全性及售前售后服务。

配电柜的几个常见种类及用途以配电柜的几个常见种类及用途为标题，写一篇文章配电柜是电力系统中重要的组成部分，用于将电能从电源传输到各个电气设备中。

根据不同的功能和用途，配电柜可以分为几个常见种类。

1. 低压配电柜低压配电柜主要用于低压电力系统中，其电压等级一般在1000V以下。

低压配电柜可以将电能分配给各个电气设备，同时还能对电能进行监控和保护。

低压配电柜通常由电源开关、断路器、电流互感器、电能计量表等组成，能够实现对电能的调节和控制。

2. 中压配电柜中压配电柜用于中压电力系统中，其电压等级一般在1kV到35kV 之间。

中压配电柜对电能的传输和分配起到关键作用，能够实现对电能的调节、保护和监控。

中压配电柜通常由隔离开关、负荷开关、断路器、电压互感器、电流互感器等组成，能够满足中压电力系统的需求。

3. 高压配电柜高压配电柜用于高压电力系统中，其电压等级一般在110kV以上。

高压配电柜具有更高的电压和电流能力，能够实现对电能的传输和分配。

高压配电柜通常由断路器、隔离开关、电流互感器、电压互感器等组成，能够保障高压电力系统的正常运行。

4. 智能配电柜智能配电柜是指集成了先进的传感器、控制器和通信技术的配电柜。

智能配电柜能够实现对电能的精确测量、监控和控制，具有较高的自动化程度和智能化水平。

智能配电柜通常由智能电能表、智能断路器、智能保护器、通信模块等组成，能够实现对电力系统的远程监控和管理。

以上是几种常见的配电柜种类及其用途。

通过不同种类的配电柜，可以满足不同电力系统的需求，保障电能的传输、分配和控制的安全和稳定。

在电力系统中，选择合适的配电柜是至关重要的，可以提高电力系统的运行效率和可靠性。

未来，随着科技的发展和电力系统的升级，配电柜的功能和性能将进一步提升，为电力系统的可持续发展做出更大的贡献。

高压进线柜、计量柜、高压出线柜、低压进线柜、电容柜、低压出线柜的作用分别是什么，求高手解答
2011-12-31 18:04qwer6911335|分类：工程技术科学|浏览5305次
最好详细点谢谢
2011-12-31 18:54 提问者采纳
你说的这些配电柜是配电室的常规配置，不管高压还是低压都是按一定的功能组合在一起的！
1、高压进线柜：它是分断高压进线电源的高压柜，其实不是真正的进线柜，进线一般不是接在这台柜子上，而是接在隔离柜上的，但它有断路器（真空）能分断进线电源所以才叫进线柜。

2、计量柜：顾名思义就是用来装电度表的，准确计量你用多少电的柜子，该柜子除了PT、CT就没有什么大的元件了。

3、高压出线柜：他的作用是用来分配和输送电能的，他一般带的变压器或是高压用电设备（电动机）及高压补偿设备等。

4、低压进线柜：一般是从变压器下来的第一台柜子，也称为低总柜，用来控制下面所有的用电设备，他的总开关一般都采用框架断路器。

5、电容柜：他的作用，用来补偿用电质量，提高功率因数的！
6、低压出线柜：他的作用是用来分配和输送电能的，他和高压不同的是基本直接到用电设备了，开关一般采用塑壳断路器。

提问者评价
谢谢。

配电柜电工面试题及答案一、配电柜基础知识1. 什么是配电柜？配电柜是用于电能的输入、分配和控制的设备，主要用于供电系统的电能管理和保护。

2. 配电柜的组成部分有哪些？配电柜一般由进线柜、变压器、低压电器元器件、仪表仪表等部分组成。

3. 配电柜的分类有哪些？配电柜可以根据用途分为动力配电柜和照明配电柜；根据结构形式分为固定式配电柜和可拆分式配电柜。

4. 请简述配电柜的工作原理。

配电柜通过接受电源供电，控制电能在不同线路之间的输送，从而实现电能的分配、开关和保护功能。

二、配电柜电气安全1. 配电柜的安全操作注意事项有哪些？a. 了解配电柜的工作原理和组成部分。

b. 使用配备好的个人防护装备，如绝缘手套和绝缘鞋等。

c. 确保工作区域的通风良好，避免大量积聚的粉尘和杂物。

d. 在操作前，先切断电源，并方式再合适的地方悬挂“禁止合闸”警示牌。

e. 严禁擅自更改配电柜内的电路连接。

f. 操作时要注意避免触电和短路。

2. 什么是漏电保护器？有何作用？漏电保护器是一种用于检测和保护人身安全的装置。

它可以在发生漏电时迅速切断电源，以防止触电事故的发生。

三、故障排除及维护1. 配电柜常见故障有哪些？配电柜常见故障包括：断路器跳闸、短路、漏电、电缆接触不良、电气继电器故障等。

2. 配电柜故障排查的基本步骤是什么？a. 检查是否有明显烧焦或热量过大的部件。

b. 检查电源输入电压是否正常。

c. 检查连接线路是否松动或接触不良。

d. 使用万用表或电路测试仪对电路进行测量和检查。

3. 如何做好配电柜的维护工作？a. 定期检查配电柜的进线、断路器和接线的情况，确保接触良好。

b. 定期清洁配电柜内的积尘和杂物，维持通风良好。

c. 定期对继电器、保险丝和漏电保护器等进行检测和更换。

四、配电柜的安全操作技巧1. 如何正确合闸配电柜？a. 确保操作前切断电源。

b. 检查线路连接是否正确，无短路和漏电情况。

c. 打开配电柜柜门，确认所有的开关都处于关闭状态。
