配电箱知识介绍1.配电箱概念：所有用户用电的总的一个电路分配箱.配电箱，配电柜和动力柜原则上来说都是一回事儿，不过是同一类事物的不同叫法。
细分的话，配电箱一般指比较小的、挂墙的那种。
配电柜、动力柜是自立型的，体积比较大。
2.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
3.主要用途便于管理，当发生电路故障时有利于检修。
而且，方便停电、送电，起到计量和判断停、送电的作用。
配电箱和配电柜、配电盘、配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，但相对铁板制的使用的比较多。
4.分类（按结构特征和用途分类）＞固定面板式开关柜：常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
＞防护式（即封闭式）开关柜：指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
＞抽屉式开关柜：这类开关柜釆用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
侮个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，LI前生产的开关柜，多数是抽屉式开关柜。
它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
＞动力、照明配电控制箱：多为封闭式垂直安装。
因使用场合不同，外壳防护等级也不同。
它们主要作为工矿企业生产现场的配电装置5.各种低压配电柜型号区别GGD交流低压配电柜：G-低压配电柜；G-固定安装、固定接线；D-电力用柜GCK交流低压配电柜：G-柜式结构：C-抽出式；K--控制中心GCS交流低压配电柜：G-封闭式开关柜；C-抽出式；S-森源电气系统6・开启式和封闭式负荷开关的区别＞所谓开启或封闭，指的是负荷开关是否用罩封闭起来，＞开启式负荷开关，其负荷开关没有封闭，熔断器和刀闸外露，需要装设在专用的柜子内，以免操作人员误接触发生事故。
＞封闭式负荷开关，用金属或电工绝缘材料制成外壳封闭起来，这种负荷开关不用再装在柜子内，可以外露，不会发生人身事故。
7.照明配电箱和动力配电箱的区别＞照明配电箱：终端配电，主要负荷是照明器具、普通插座、小型电动机负荷等，负荷较小，多为单相供电，也有三相供电但较少应用，总电流一般小于63A,单出线回路电流小于15Ao 一般允许非专业人员操作。
＞动力配电箱：主要负荷为动力或照明与动力共同使用，以及为照明负荷提供电源的大容量配电箱（超出63A等级，非终端配电，如照明配电箱的上一级配电）。
通常只允许专业人员进行操作。
动力配电柜主要用来对交流500V以下三相四线动力控制，具有结构紧凑、检修方便、线路方案灵活组合的优点，装备断路器、熔断器、交流接触器、热继电器等自动化元件，对生产过程中的各种动力设备供电并且保护，具体有：水泵、风机、空气压缩机、球磨机、输送带及输送系统、空调、电热系统等。
8.动力配电箱的闸刀开关不能带负荷拉开的原因动力配电箱连的是电机。
电机在运转状态到停止的一瞬间会电机的线圈会产生高压放电（原因是线圈自感），如果用闸刀开关控制高压电会在闸刀开关断开是产生电火花把人击伤或烧毁闸刀开关。
如果电机功率特别大产生的电火花棋至会把人电死。
9.实例图片：封闭式配电柜备注：常用于危险性大或环境较差的加工车间，锻造，铸造，热处理，锅炉房，木工房等场所。

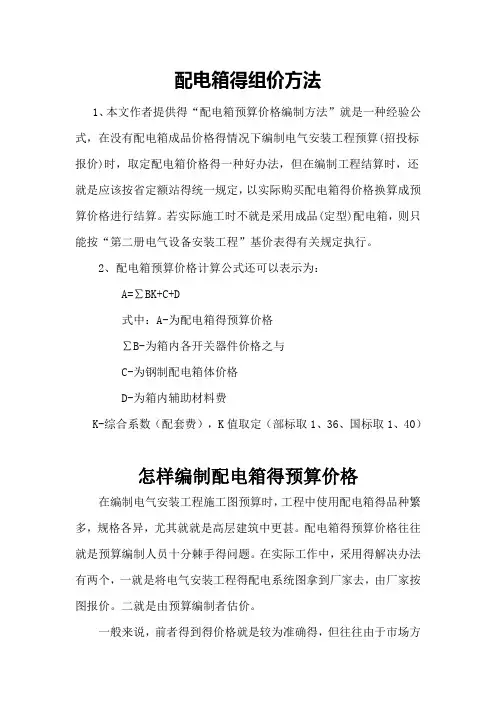

开启式配电柜IP54动力配电箱总开关fltt 明”讀空明插座照明配电箱防爆式配电箱备注：常用于有导电粉尘或产生易燃易爆气体的危险场所配电箱的组价方法1、本文作者提供的“配电箱预算价格编制方法”是一种经验公式，在没有配电箱成品价格的情况下编制电气安装工程预算（招投标报价）时，取定配电箱价格的一种好办法，但在编制工程结算时，还是应该按省定额站的统一规定，以实际购买配电箱的价格换算成预算价格进行结算。
若实际施工时不是采用成品（定型）配电箱，则只能按“第二册电气设备安装工程” 基价表的有关规定执行。

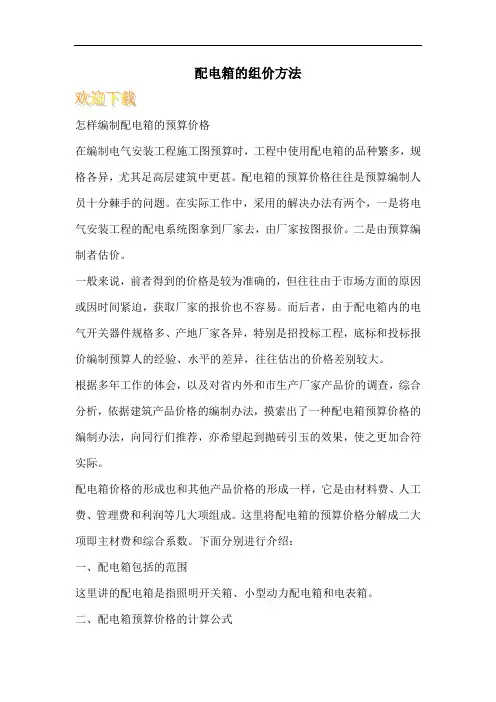

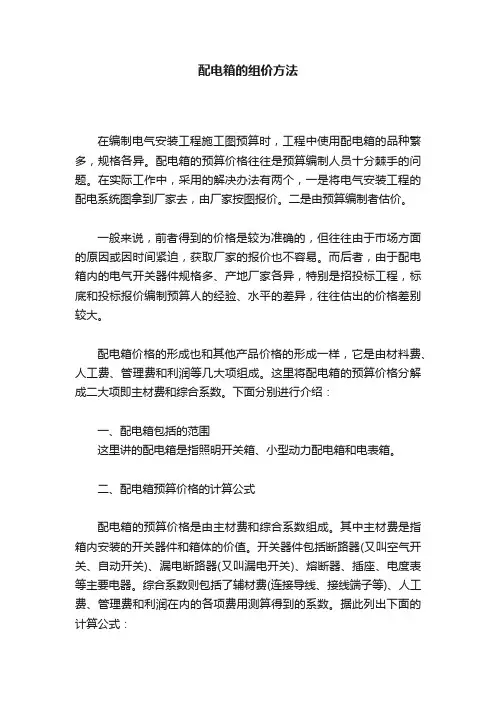

2、配电箱预算价格计算公式还可以表示为：A=£BK+C+D式中：A-为配电箱的预算价格〈B-为箱内各开关器件价格之和K-综合系数（配套费），K值取定（部标取1.36、国标取1.40）C-为钢制配电箱体价格D-为箱内辅助材料费怎样编制配电箱的预算价格在编制电气安装工程施工图预算时，工程中使用配电箱的品种繁多，规格各异，尤其足高层建筑中更祺。
配电箱的预算价格往往是预算编制人员十分棘手的问题。
在实际工作中，釆用的解决办法有两个，一是将电气安装工程的配电系统图拿到厂家去，山厂家按图报价。
二是山预算编制者估价。
一般来说，前者得到的价格是较为准确的，但往往山于市场方面的原因或因时间紧迫，获取厂家的报价也不容易。
而后者，由于配电箱内的电气开关器件规格多、产地厂家各异，特别是招投标工程，底标和投标报价编制预算人的经验、水平的差异，往往估出的价格差别较大。
为此，笔者根据多年工作的体会，以及对省内外和我市生产厂家产品价的调查，综合分析，依据建筑产品价格的编制办法，摸索出了一种配电箱预算价格的编制办法，向同行们推荐，亦希望起到抛砖引玉的效果，使之更加合符实际。
配电箱价格的形成也和其他产品价格的形成一样，它是由材料费、人工费、管理费和利润等儿大项组成。
这里将配电箱的预算价格分解成二大项即主材费和综合系数。

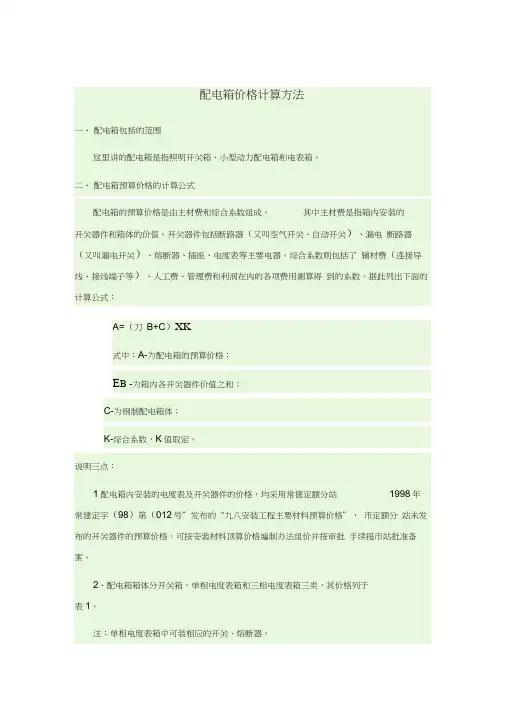

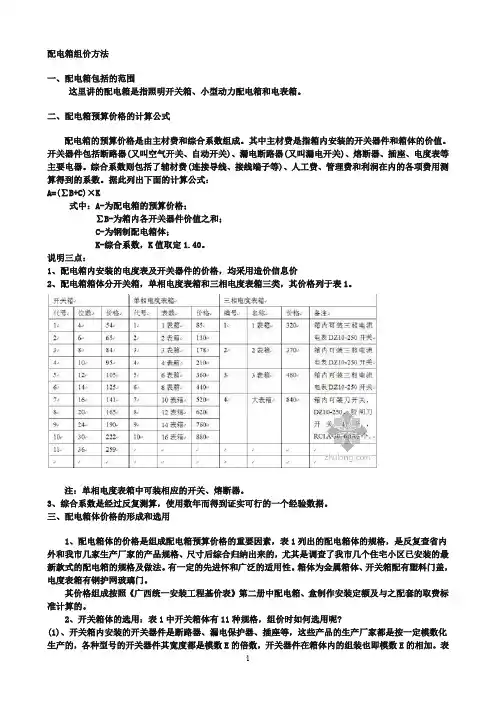

下面分别进行介绍：一、配电箱包括的范围这里讲的配电箱是指照明开关箱、小型动力配电箱和电表箱。
二、配电箱预算价格的计算公式配电箱的预算价格是山主材费和综合系数组成。
其中主材费是指箱内安装的开关器件和箱体的价值。
开关器件包括断路器（乂叫空气开关、自动开关）、漏电断路器（乂叫漏电开关）、熔断器、插座、电度表等主要电器。
综合系数则包括了辅材费（连接导线、接线端子等）、人工费、管理费和利润在内的各项费用测算得到的系数。
据此列岀下面的计算公式：A=（£B+C）xK式中：A-为配电箱的预算价格；K-综合系数，K值取定1.40o〈B-为箱内各开关器件价值之和；。
为钢制配电箱体；说明三点：1、配电箱内安装的电度表及开关器件的价格，均釆用常德定额分站1998年常建定字（98）第（012号”发布的“九八安装工程主要材料预算价格”，市定额分站未发布的开关器件的预算价格，可按安装材料顶算价格编制办法组价并按审批手续报市站批准备案。
2、配电箱箱体分开关箱，单相电度表箱和三相电度表箱三类，其价格列于表1。
表1：配电箱箱体价格表3、综合系数是经过反复测算，使用数年而得到证实可行的一个经验数据。
三、配电箱体价格的形成和选用1、配电箱体的价格是组成配电箱预算价格的重要因素，表1列出的配电箱体的规格，是反复查省内外和我市儿家生产厂家的产品规格、尺寸后综合归纳岀来的，尤其是调查了我市儿个住宅小区已安装的最新款式的配电箱的规格及做法。
有一定的先进怀和广泛的适用性。
箱体为金属箱体、开关箱配有塑料门盖，电度表箱有钢护网玻璃门。
其价格组成按照《湖南省统一安装工程基价表》第二册中配电箱、盒制作安装定额及与之配套的取费标准计算，同时釆用了1998年11月省内冷轧薄钢板的价格作为箱盒的主材价。
2、开关箱体的选用：表1中开关箱体有11种规格，组价时如何选用呢？（1）开关箱内安装的开关器件是断路器、漏电保护器、插座等，这些产品的生产厂家都是按一定模数化生产的，各种型号的开关器件其宽度都是模数E的倍数，开关器件在箱体内的组装也即模数E的相加。
表1所列开关箱的结构型式及规格，综合并吸收了如下厂家如天津梅兰日兰、广东惠州通用奇胜、邢台鑫明、常州新安、西门子（中国）有限公司、长沙华星的产品特点。
为了简明起见，我们把“模数”简化为“位”，即将模数为2E的单极断路器定为1“位”，亦即2E=1位。
那么一个两极的断路器则为2倍，二个两极的断路器则为4位。
表2列山近年来我市常用开关器什的“位”数。
根据开关箱里安装的开关器件查表2中相应开关器件的“位” 然后相加，得出的总位数便可在表1中查出开关箱体的代号。
表2：开关器件模数表例1：某工程有一组合开关箱，其电气系统图如图1所示。
箱中装有NC100H三极开关1个，C45N单极和三极开关各1个，C45N二极开关带vigiC45ELE漏电保护附件组成的漏电开关1个并接有A86Z系列三孔插座1个。
确定组合开关箱型号的步骤如下:①查表2,确定各器件的“位数”和“位数”总和：查表2得到的位数如下:NC1OOH-8O/3P：位数为4. 5C45N-16/1P：位数为1C45N-32/3P：位数为3C45N-16/2P+vigiC45：位数为2+1 ・ 5=3. 5A86Z13-10：位数为2位数总和二4・5+1+3+3・5+2=14②根据开关器件的位数总和查表1,可知应选用代号为6的开关箱体。
3、电度表箱箱体的选用：在设计电度表箱箱体结构尺寸时，除电度表外，还应设置电度表回路保护应有的电器器件的位置，尤其是三相电度表箱，应满足进线主回路和出线支路的回路保护器件，如过载、短路保护的开关、熔断器等的安装位置。
表1所列电度表箱箱体的结构尺寸均考虑了上述因素，故选用电度表箱体时，只要按箱内安装的电表数选择即可。
表1所列的单相电度表箱有十个型号。
一至四表箱供住宅楼层用，六至十六表箱供楼宇集中表箱用。
这里说明一点，在集中表箱中可以加装一只公用回路(如楼梯灯)用的小电表及小型断路器。
四、配电箱预算价格的计算配电箱的预算价格计算公式是：A=(lB+C)xK例2：以例题1中图1所示开关箱的电气系统图为例组价，具步骤是：1、首先依掂常德市定额站发布的“九八安装主要材料预算价格”计算出〈B。
® NC100H-80/3P 价格为279 元/只；②C45N-16/1P价格为25元/只；③C45N-32/3P价格为105元/只；④C45N-16/2P+vigiC45ELE 价格为61+79=140 元/只；⑤A86Z13-10价格为6. 54元/只；@ XB=279+25+105+140+6. 54=555. 54 元。
