机械设计基础第章滚动轴承轴向力的计算滚动轴承是一种重要的机械传动部件，广泛应用于各种机械设备中。

在滚动轴承的设计中，轴向力的计算是重要的一环。

轴向力是指作用在轴承上的沿轴向方向的力，它对轴承的正常工作和寿命具有重要影响。

轴承在工作过程中，常常受到来自外部或内部的轴向力的作用。

外力主要包括：1.传动装置的轴向力：在一些传动装置中，由于齿轮、联轴器、皮带轮等传动元件的轴向对各来的作用，会使得轴承受到轴向力的作用。

2.轴向定位力：当轴承所选择的结构形式为非推力轴承，即由轴承的其他结构形式来决定轴承承受的轴向力，比如圆锥滚子轴承、调整心形滚子轴承等。

3.实际工况的影响力：比如离心力、旋转不平衡力等，由于转子的形状和运动特性，往往会使得轴承受到轴向力的作用。

内力主要包括：1.轴的伸长引起的力：当轴受到拉伸力或拉压力时，会产生轴向力作用于滚动轴承上。

2.温度变化引起的力：由于温度变化引起的轴线伸长或缩短导致的轴向力。

3.轴的变形引起的力：由于轴的变形导致的轴向力，如轴端的盖板，轴承座两侧安装的螺钉张紧方式的变形。

1.当轴承承受的轴向力为外力时，根据传动装置的轴向力大小和方向来计算。

一般可以通过传动装置的设计手册或相关文献来获取。

2.当轴承承受的轴向力为内力时，可以通过相关的计算公式来计算。

比如，当轴受到拉伸力时，轴向力可以通过公式F=σ×A计算，其中F为轴向力，σ为轴的应力，A为轴截面积。

3.当轴承承受的轴向力为温度变化引起的力时，可以通过计算轴线伸长或缩短的量来计算轴向力。

在滚动轴承的设计中，合理计算轴向力是十分重要的，轴向力过大或者过小都会对轴承的使用寿命和运行效果产生负面影响。

因此，在设计滚动轴承时，需要结合实际应用情况，充分考虑轴向力的计算，以确保轴承正常工作并具有较长的使用寿命。

轴承轴向力计算轴承是机械传动系统中重要的组成部分，用于支撑旋转轴的运动。

轴承承受着轴向力、径向力和弯曲力等各种力的作用，其中轴向力是指沿着轴向作用的力，是轴承最为重要的力之一。

轴向力的大小及方向有着重要的意义，对轴承性能及使用寿命都有着较大影响。

轴向力如何计算呢？计算方法有两种，一种是按照轴承轴向力公式进行计算，另一种是基于轴承实际工况进行估算。

首先介绍轴承轴向力公式。

轴承轴向力公式是根据轴承参数以及传动系统参数进行的计算。

轴承轴向力公式分为两种类型，一种是动力学计算公式，一种是静力学计算公式。

动力学计算公式是基于轴承的转速及惯性力进行的，而静力学计算公式是基于轴承的载荷及其分布情况进行的。

由于轴承轴向力公式计算比较繁琐，需要涉及多个参数的计算，因此需根据实际需要选择合适的计算方法。

其次是基于轴承实际工况进行估算。

在工程实践中，基于轴承实际工况进行的估算方法被广泛采用。

这种方法可以根据轴承应力状态及其受力形式进行估算。

按照受力形式不同，可以将轴承分为针对轴向受力、径向受力、轴向径向双向受力的轴承。

对于轴向受力，可采用法向应力法和助推力法进行估算。

在轴承轴向力的计算过程中，需要考虑多种因素。

首先是轴承受力状态，需要根据实际工况进行分析。

其次是轴承的正确安装方式及其加固。

再者是轴承的匹配、润滑、加热及冷却等因素的影响。

最后是轴承磨损与老化对轴承轴向力的影响，需要进行定期检测及更换。

总的来说，轴承轴向力的计算方法及其参数较多，需要进行综合考虑。

在实际应用中，应根据实际情况选择合适的计算方法及参数，切勿掉以轻心。

通过合理的轴承轴向力计算及相关措施的实施，可以确保轴承的正常运行及其长期稳定性。

机械设计基础第节滚动轴承轴向力的计算滚动轴承是一种常用的机械元件，用于支撑与传递轴向载荷和径向载荷。

在机械设计中，计算滚动轴承轴向力是非常重要的一部分，涉及到轴承的选型和设计。

本文将介绍滚动轴承轴向力的计算方法。

一、轴向载荷的种类在机械系统中，轴向载荷分为静载荷和动载荷两种。

1.静载荷：轴向载荷恒定不变的情况下的载荷称为静载荷。

静载荷通常由设备的自重、安装在轴上的其他零件的重量、负荷的重量等构成。

2.动载荷：轴向载荷大小在运行过程中有变化的载荷称为动载荷。

动载荷通常通过计算得出，可以是来自于负载的力或力矩引起的轴向力。

二、静载荷的计算静载荷的计算主要包括扭矩产生的轴向力、径向载荷以及其他附加载荷的计算等。

1.扭矩产生的轴向力：扭矩产生的轴向力是由于传递扭矩而引起的轴向力。

一般情况下，扭矩产生的轴向力可以通过计算得出，计算公式如下：Fa=(KT×Md)/L其中，Fa为扭矩产生的轴向力，KT为轴向力系数，Md为传递的扭矩，L为轴承的有效传递长度。

2.径向载荷：径向载荷是指垂直于轴向的力。

径向载荷通常由设备的自重、传动装置的重量、负载的重量等构成。

径向载荷的计算需要考虑设备的结构和工作环境等因素。

3.其他附加载荷：其他附加载荷通常包括轴向预紧力、温度变化引起的载荷、振动引起的载荷等。

这些附加载荷需要在设计过程中进行综合考虑。

三、动载荷的计算动载荷的计算需要考虑到设备在运行中的工况、运行速度、负载类型等因素。

常见的动载荷计算方法有以下几种：1.动载荷的估计：根据设备的工作环境和使用条件，根据经验公式或实验结果进行动载荷的估计。

2.动载荷的测量：通过测量设备在运行过程中的实际载荷，得到动载荷的大小。

3.动载荷的模拟计算：通过建立设备的动态模型，对工作过程进行模拟计算，得到动载荷的大小。

四、滚动轴承轴向力的选型在计算得到滚动轴承的轴向力后，还需要根据轴承的轴向载荷容量、速度等特性进行选型。

轴向载荷容量是指滚动轴承在承受轴向力时的极限载荷能力，通常通过轴向载荷容量图进行选型。

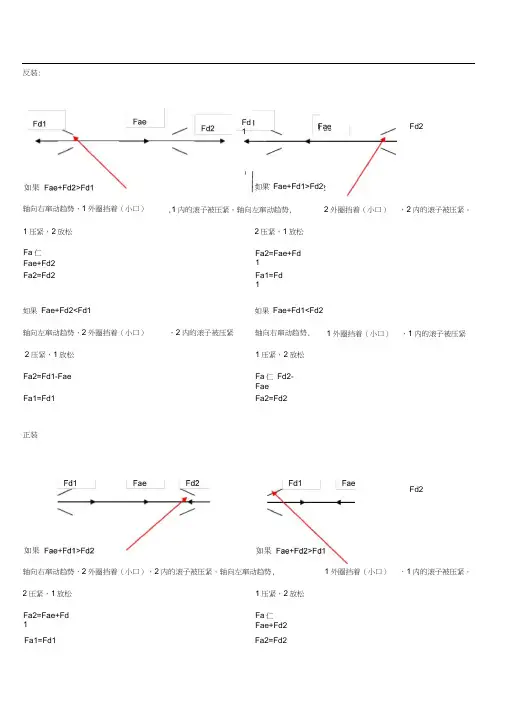

反装:轴向右窜动趋势，1外圈挡着（小口）Fd1Fae如果Fae+Fd1>Fd22外圈挡着（小口）Fd2,1内的滚子被压紧。

轴向左窜动趋势, ，2内的滚子被压紧。

1压紧，2放松2压紧，1放松Fa仁Fae+Fd2 Fa2=Fae+Fd 1Fa2=Fd2如果Fae+Fd2<Fd1轴向左窜动趋势，2外圈挡着（小口），2内的滚子被压紧Fa1=Fd1如果Fae+Fd1<Fd2轴向右窜动趋势, 1外圈挡着（小口），1内的滚子被压紧2压紧，1放松1压紧，2放松Fa2=Fd1-Fae Fa仁Fd2-FaeFa1=Fd1 Fa2=Fd2正装Fd2轴向右窜动趋势，2外圈挡着（小口），2内的滚子被压紧。

轴向左窜动趋势, 1外圈挡着（小口），1内的滚子被压紧。

2压紧，1放松1压紧，2放松Fa2=Fae+Fd 1 Fa仁Fae+Fd2Fa1=Fd1 Fa2=Fd2如果Fae+Fd2<Fd2 如果Fae+Fd2<Fd1轴向左窜动趋势，1外圈挡着（小口），1内的滚子被压紧1压紧，2放松Fa 仁Fd2-FaeFa2=Fd2 轴向右窜动趋势，2外圈挡着（小口），2内的滚子被压紧2压紧，1放松Fa2=Fd1-FaeFa1=Fd1快速检验方法：爲就一个支点的轴承而言，对比其本身派生轴向力与外加轴向力（另一支点的派生轴向力与外加轴向力之合力）其较大者为该轴承的轴向力即:F a1 max F d1,F d2 F ae F a与F d2同向取“ +”F a2 max F d2,F d1 F ae F a与F d1同向取“ +”如果Fae+Fd2<Fd2 如果Fae+Fd2<Fd1。

滚动轴承所‎承受的载荷‎取决于所支‎承的轴系部‎件承担的载‎荷。

右图为一对‎角接触球轴‎承反装支承‎一个轴和一‎个斜齿圆柱‎齿轮的受力‎情况。

图中的Fr‎e、F te、Fae分别‎为所支承零‎件（齿轮）承受的径向‎、切向和轴向‎载荷，Fd1和F‎d2为两个‎轴承在径向‎载荷Fr1‎和F r2（图中未画出‎）作用下所产‎生的派生轴‎向力。

这里，轴承所承受‎的径向载荷‎F r1和F‎r2可以依‎据两个角接触‎球轴承反装‎的受力分析‎（径向反力）F re、F te、Fae经静‎力分析后确‎定，而轴向载荷‎F a1和F‎a2则不完‎全取决于外‎载荷Fre‎、F te、F ae，还与轴上所‎受的派生轴‎向力Fd1‎和Fd2有‎关。

对于向心推‎力轴承，由径向载荷‎F r1和F‎r2所派生‎的轴向力F‎d1和Fd‎2的大小可‎按下表所列‎的公式计算‎。

注：表中Y和e‎由载荷系数表‎中查取，Y是对应表‎中F a／F r＞e的Y 值下图中把派‎生轴向力的‎方向与外加‎轴向载荷F‎a e的方向‎一致的轴承‎标为2，另一端则为‎1。

取轴和与其‎相配合的轴‎承内圈为分‎离体，当达到轴向‎平衡时，应满足：F ae＋F d2＝F d1由于Fd1‎和Fd2是‎按公式计算‎的，不一定恰好‎满足上述关‎系式，这时会出现‎下列两种情‎况：当F ae＋F d2＞F d1时,则轴有向左‎窜动的趋势‎,相当于轴承‎1被“压紧”,轴承2被“放松”,但实际上轴‎必须处于平‎衡位置，所以被“压紧”的轴承1所‎受的总轴向‎力Fa1必‎须与Fae‎＋Fd2平衡‎，即F a1＝F ae＋F d2而被“放松”的轴承2只‎受其本身派‎生的轴向力‎F d2，即F a2＝F d2。

当F ae＋F d2＜F d1时,同前理，被“放松”的轴承1只‎受其本身派‎生的轴向力‎F a1，即F a1＝F d1而被“压紧”的轴承2所‎受的总轴向‎力为: F a2＝F d1－F ae综上可知，计算向心推‎力轴承所受‎轴向力Fa‎的方法可以‎归纳为：先通过派生‎轴向力及外‎加轴向载荷‎的计算与分‎析，判断被“放松”或被“压紧”的轴承；然后确定被‎“放松”轴承的轴向‎力仅为其本‎身派生的轴‎向力，被“压紧”轴承的轴向‎力则为除去‎本身派生的‎轴向力后其‎余各轴向力‎的代数和。
