单代号搭接网络计划计算

习题作业：1.网络计划技术如何分类？2.双代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？3.双代号时标网络计划如何编制？4.单代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？5.单代号搭接网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？习题作业参考答案：1.网络计划技术如何分类？答：网络计划技术可以从不同的角度进行分类。

(1) 按工作之间逻辑关系和持续时间的确定程度分类，分为肯定型网络计划和非肯定型网络计划；(2) 按节点和箭线所表示的含义分类，分为双代号网络计、单代号搭接网络计划、事件节点网络计划；(3) 按目标分类，分为单目标网络计划和多目标网络计划；(4) 按层次分类，分为分级网络计划、总网络计划、局部网络计划；(5) 按表达方式分类，分为时标网络计划和非时标网络计划。

2.双代号网络计划如何绘图，时间参数如何计算以及关键工作和关键线路如何确定？答：(1) 网络图必须正确地表达整个工程或任务的工艺流程和各工作开展的先后顺序及它们之间相互依赖、相互制约的逻辑关系。

因此，绘制网络图时必须遵循一定的基本规则和要求。

1) 双代号网络图必须正确表达已定的逻辑关系。

2) 双代号网络图中，严禁出现循环回路。

3) 双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。

4) 双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线。

5) 当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制。

6) 绘制网络图时，箭线不宜交叉。

7)双代号网络图中应只有一个起点节点和一个终点节点 (多目标网络计划除外)，而其他所有节点均应是中间节点。

8) 双代号网络图应条理清楚，布局合理。

(2) 双代号网络计划时间参数的计算。

按工作计算法在网络图上计算六个工作时间参数，必须在清楚计算顺序和计算步骤的基础上，列出必要的公式，以加深对时间参数计算的理解。

网络计划的时间参数计算一、双代号网络计划时间参数的计算（一）、按工作计算法１、以网络计划的起点为开始节点的工作，如果没有规定最早开始时间，那么最早开始时间为０，最早完成时间为最早开始时间加上持续时间。

其它工作的最早开始时间为其紧前工作的最早完成时间的最大值，其它工作最早完成时间为最早开始时间加上持续时间。

２、计算工期，以网络计划的终点为完成节点的工作的最早完成时间的最大值为计算工期。

３、计划工期，如果没有要求工期，那么计划工期就等于计算工作。

４、以网络计划的终点为完成节点的工作的最迟完成时间等于网络计划的计划工期，最迟开始时间等于最迟完成时间减去持续时间。

其它工作的最迟完成时间等于其紧后工作的最迟开始时间的最小值，其它工作的最迟开始时间等于最迟完成时间减去持续时间。

５、总时差，总时差等于应该工作的最迟开始时间减去最早开始时间，或者最迟完成时间减去最早完成时间。

６、对于有紧后工作的工作，自由时差等于该工作的紧后工作的最早开始时间减去本工作的最早完成时间的最小值。

对于没有紧后工作的工作，就是以网络计划的终点为完成节点的工作，自由时差等于网络计划的计划工期减去本工作的最早完成时间。

７、网络计划中总时差最小的工作为关键工作，当网络计划的计划工期与计算工期相等时，总时差为０的工作是关键工作。

８、将这些关键工作的首尾相连。

便至少形成一条从起点到终点节点的通路，通路上各项工作持续时间总和最大的就是关键线路。

（二）按节点计算法１、网络计划的起点节点如果未规定最早时间，其最早时间为０。

其它节点的最早时间等于开始节点的最早时间加上持续时间和的最大值。

２、网络计划的计算工期等于终点节点的最早时间。

３、假设未规定要求工期，计划工期等于计算工期。

４、网络计划的终点的最迟时间等于网络计划的计划工期，其它节点的最迟时间等于完成节点的最迟时间减去持续时间差的最小值。

５、工作的最早开始时间等于该工作的开始节点的最早时间。

６、工作的最早完成时间等于该工作的开始节点的最早时间加上持续时间。

四、单代号搭接网络计划时间参数的计算与前述单代号网络计划和双代号网络计划时间参数的计算原理基本相同。

现说明其计算方法。

1．计算工作的最早开始时间和最早完成时间工作最早开始时间和最早完成时间的计算应从网络计划的起点节点开始，顺着箭线方向依次进行。

(1)由于在单代号搭接网络计划中的起点节点一般都代表虚拟工作，故其最早开始时间和最早完成时间均为零，即：ESs=EFs=0(2)凡是与网络计划起点节点相联系的工作，其最早开始时间为零。

即：ES1=0(3)凡是与网络计划起点节点相联系的工作，其最早完成时间应等于其最早开始时间与持续时间之和。

(4)其他工作的最早开始时间和最早完成时间应根据时距按下列公式计算：①相邻时距为FTS时，ESj=EFi+FTSi,j(3—45)②相邻时距为STS时，ESj=ESi+STSi,j(3—46)③相邻时距为FTF时，EFj=EFi+FTFi，j(3—47)④相邻时距为STF时，EFj=ESi+STFi，j(3—48)EFj=ESj+Dj(3—49)ESj=EFj—Dj(3—50)(5)终点节点所代表的工作，其最早开始时间按理应等于该工作紧前工作最早完成时间的最大值。

由于在搭接网络计划中，终点节点一般都表示虚拟工作(其持续时间为零)，故其最早完成时间与最早开始时间相等，且一般为网络计划的计算工期。

但是，由于在搭接网络计划中，决定工期的工作不一定是最后进行的工作，因此，在用上述方法完成计算之后，还应检查网络计划中其他工作的最早完成时间是否超过已算出的计算工期。

如其他工作的最早完成时间超过已算出的计算工期应由其它工作的最早完成时间决定的。

同时，应将该工作与虚拟工作(终点节点)用虚箭线相连2．计算相邻两项工作之间的时间间隔3．计算工作的时差搭接网络计划同前述简单的网络计划一样，其工作的时差也有总时差和自由时差两种。

(1)工作的总时差搭接网络计划中工作的总时差可以利用公式(3—30)和公式(3—31)计算。

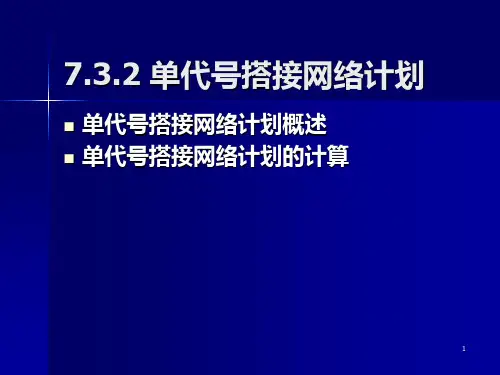

单代号搭接网络计划
单代号搭接网络计划的核心思想是将网络中的各个设备统一标识和连接起来，
使得网络中的数据能够顺利传输和交换。

在实际应用中，可以通过给每个网络设备分配一个唯一的代号，然后使用这些代号来建立网络连接和进行数据传输。

这样一来，就可以实现网络设备之间的互联互通，同时也能够方便地进行网络管理和故障排查。

在进行单代号搭接网络计划时，需要考虑网络规模、设备类型、数据传输需求
等因素。

首先，需要对网络中的设备进行分类和标识，确定每个设备的代号和功能。

然后，根据网络的拓扑结构和数据传输需求，设计合理的代号搭接方案，确保网络中的各个设备能够有效地连接和通信。

最后，需要进行网络测试和调试，验证代号搭接方案的可行性和稳定性，确保网络能够正常运行。

单代号搭接网络计划的优势在于可以简化网络管理和维护，降低网络运营成本。

通过统一的代号标识和连接方式，可以减少网络配置和维护的复杂性，提高网络的可管理性和稳定性。

同时，也能够降低网络设备的部署和维护成本，提升网络的整体效率和性能。

因此，单代号搭接网络计划在实际应用中具有非常广泛的应用前景和市场需求。

总之，单代号搭接网络计划是一种非常重要和有效的网络规划方法，可以帮助
企业和组织构建高效、稳定的网络环境。

通过合理设计和实施单代号搭接方案，可以简化网络管理和维护，降低网络运营成本，提高网络的可靠性和性能，是网络规划中的重要环节。

希望本文对单代号搭接网络计划有所启发，为实际应用提供参考和指导。

代号搭接网络计划每年有一道单代号搭接网络计划的题；（2008年真题）某工程单代号搭接网络计划如下图所示，节点中下方数字为工作的持续时间，其中关键工作有（）。

a．工作a和工作bb．工作b和工作dc．工作c和工作dd．工作c和工作e【答案】c【解析】首先计算各工作的最早开始时间和最早结束时间，在计算工作c的最早开始时间时出现负值，应增加虚拟的开始节点，将其与工作a和工作c节点用虚箭线相连，重新计算工作a和工作c的时间参数；再计算相邻工作之间的时间间隔，最后从结束节点返回，无时间间隔的就画，所连接的线路st→c→d→f就是关键线路，c、d两项工作为关键工作，故选c项。

具体分析过程：单代号搭接网络计划参数的计算步骤(一)计算工作的最早开始时间和最早完成时间(二)计算相邻两项工作之间的时间间隔(三)确定网络计划的计划工期(四)计算工作的总时差(五)计算工作的自由时差(六)计算工作的最迟完成时间和最迟开始时间第一步：计算工作的最早开始时间和最早完成时间工作b：根据：②相邻时距为sts时，(3-58)工作b的最早开始时间为紧前工作a最早开始时间0+开始到开始时距的3=3 根据：(3-61)工作b的最早结束时间为本工作b的最早开始时间3+持续时间6=9 工作c：根据：相邻时距为stf时，(3-60) 根据： (3-62)工作c的最早开始时间为本工作c的最早完成（结束）时间4-持续时间7=-3此时，在计算工作c的最早开始时间时出现负值，应增加虚拟的开始节点，将其与工作a和工作c节点用虚箭线相连，重新计算工作a和工作c的时间参数增加虚箭线后的步骤为：工作c：最早开始时间为0根据：工作c的最早结束时间为本工作b的最早开始时间0+持续时间5=5工作d：工作d之前有两个工作b和c，则分别按搭接关系计算最早开始时间取最大值。

根据①相邻时距为fts时，工作d的最早开始时间=紧前工作b最早完成时间9+结束到开始时距2=12根据③相邻时距为ftf时，工作d的最早完成（结束）时间=紧前工作c最早结束时间7+结束到结束时距15=22工作d的最早开始时间=为本工作b的最早完成（结束）时间22-持续时间8=1414>12，则取最大,14，即优先考虑工作c的ftf搭接关系。

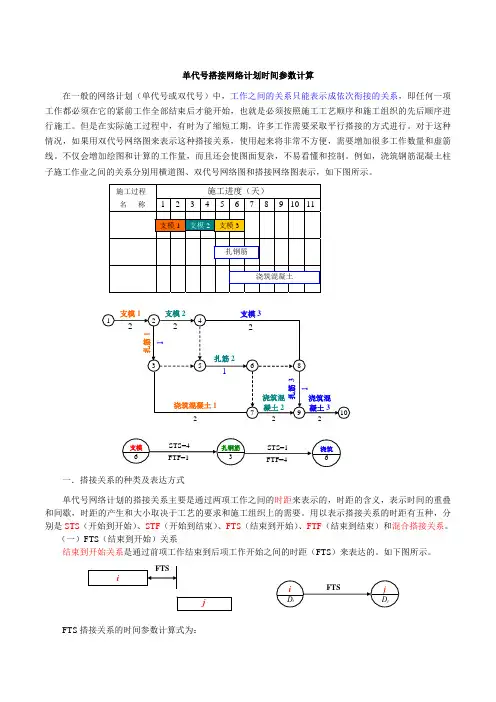

流水施工实例：单代号搭接网络计划一、基本概念在前面所述的双代号、单代号网络图中，工序之间的关系都是前面工作完成后，后面工作才能开始，这也是一般网络计划的正常连接关系。

当然，这种正常的连接关系有组织上的逻辑关系，也有工艺上的逻辑关系。

例如:有一项工程，由两项工作组成，即工作A、工作B。

由生产工艺决定工作A完成后才能进行工作B。

但作为生产指挥者，为了加快工程进度、尽快完工，在工作面允许的情况下，分为两个施工段施工，即A1、A2，B1，B2分别组织两个专业队进行流水施工。

上面所述只是两个施工段、两个工作。

如果工作(工序)增加施工段增加的情况下，绘制出的网络图的点，箭线会更多，计算也较为麻烦。

那么能否找出一种简单的表示方法呢卜答案是肯定的。

近年来;国外产生了各种各样的搭接网络，有单代号搭接网络，也有双代号搭接网络。

这里主要介绍的是单代号搭接网络。

如果用单代号搭接网络表示上述情况，并且设A工作开始4天后，B工作才能开始。

上面的搭接是A工作开始时间限制B工作开始时间，即为开始到开始(英文缩写STS)。

除上面的开始到开始外，还有几种搭接关系，即开始到结束，结束到开始，结束到结束等。

至此，我们可以看出，单代号搭接关系可使图形大大简化。

但通过后面计算可知，其计算过程较为复杂。

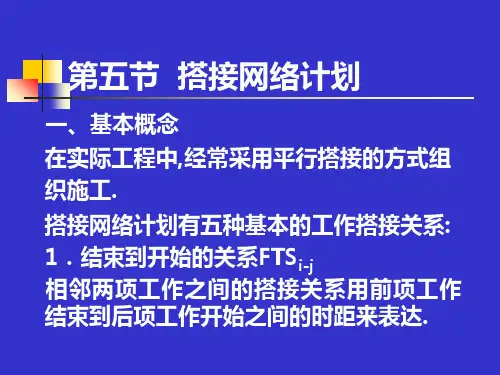

二、搭接关系单代号网络图的搭接关系除了上述四种基本的搭接关系外，还有一种混合搭接关系。

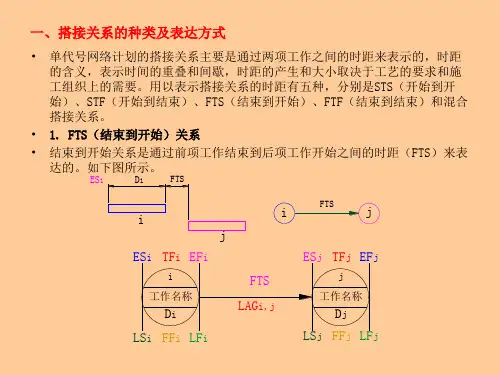

下面分别介绍：(一)结束到开始表示前面工作的结束到后面工作的开始之间的时间间隔。

一般用符号"FTS"(英文Fin诂htoStan缩写)表示。

用横道图和单代号网络图表示。

A工作完成后，要有一个时间间隔B工作才能开始，例如，房屋装修工程中先油漆，后安玻璃，就必须在油漆完成后有一个干燥时间才能安玻璃。

这个关系就是FTS关系。

如果需干燥2天，即FTS二2。

当FTS二O时，即紧前工作的完成到本工作的开始之间的时间间隔为零。

这就是前面讲述的单代号、双代号网络的正常连接关系，所以，我们可以将正常的逻辑连接关系看成是搭接网络的一个特殊情况。
