直流调速器接线图（图⽂详解）直流调速器就是调节直流电动机速度的设备，直流调速器由于直流电动机具有低转速⼤⼒矩的特点，是交流电动机⽆法取代的，因此调节直流电动机速度的设备——直流调速器具有⼴阔的应⽤天地。
直流调速器接线图1、不隔离型（仅指BL产品）a、外部电位器连接⽅式：使⽤⼀个2W/10K 电位器控制驱动器调速，按照下图进⾏接线。
安装⽅法：电位器的连接说明（BL产品）：注意1、驱动器所提供的5V输出电压，因电流较⼩（5mA），所以不能外接其它负载（如：数显表、指⽰灯等），否则造成驱动器的损坏。
2、为了减少不必要的电⼦信号⼲扰，应尽量缩短速度调节电位器的连线长度，当连线超过0.5m时，必须使⽤屏蔽线，屏蔽⽹单端接地。
b、外置VID连接⽅式：0-5V，0-10V，4-20mA 控制信号经过专⽤隔离器转换后连接到VID接⼝，每种控制应⽤只能使⽤⼀种控制信号进⾏控制。
订货时需要说明控制⽅式。
外置VID隔离器（另配）的连接使⽤请参考下图所⽰：注意外置VID接⼝线若过长，请务必使⽤屏蔽线，屏蔽⽹单端接地。
2、隔离型：（仅指AL产品）对于AL隔离型产品，使⽤0-5V，0-10V或4-20mA的外部标准信号控制连接⽅式见下图所⽰。
每种控制应⽤只能使⽤⼀种控制信号进⾏控制。
订货时需要说明控制⽅式。
注意1、标准信号输⼊务必使⽤屏蔽线，屏蔽⽹单端接地。
2、以上控制⽅式的连接，只能选⽤⼀种⽅式连接，不能同时连接⼏种⽅式。
3、所有控制信号的连线务必使⽤屏蔽线，屏蔽⽹单端接地。
使能控制：INHIBIT使能控制连接：该控制⽅式可通过⼀个“使能线路”来进⾏控制器输出的停⽌和开启控制如下图所⽰：也可以使⽤⼀个集电极开路（NPN）来代替开关进⾏控制。
当“使能控制端”两端闭合时，控制器内部电路会迅速（取ACCEL设定值）提升马达转速，直到MAX SPD 设定值上。
当“使能控制端”两端断开时，控制器内部电路会快速降低马达转速，直到马达停⽌运转。
12例接线方法，收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
电动机、吹风机接线图解（含单相电容、三相异步电动机、单三相吹风机）一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、。

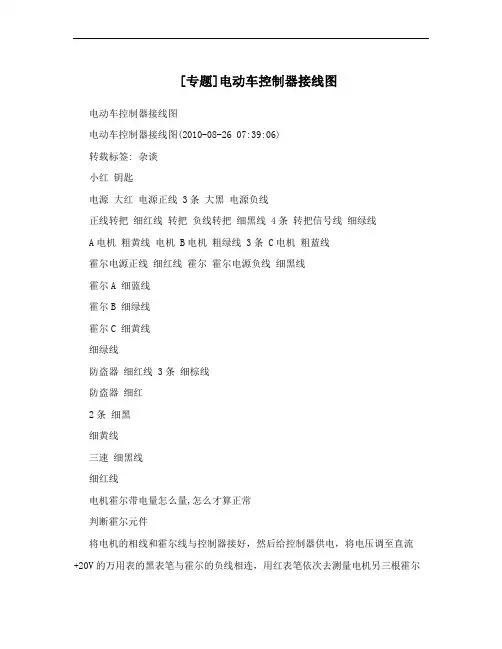

![[专题]电动车控制器接线图](https://uimg.taocdn.com/6ebd2fd98762caaedd33d490.webp)
[专题]电动车控制器接线图电动车控制器接线图电动车控制器接线图(2010-08-26 07:39:06)转载标签: 杂谈小红钥匙电源大红电源正线 3条大黑电源负线正线转把细红线转把负线转把细黑线 4条转把信号线细绿线A电机粗黄线电机 B电机粗绿线 3条 C电机粗蓝线霍尔电源正线细红线霍尔霍尔电源负线细黑线霍尔A 细蓝线霍尔B 细绿线霍尔C 细黄线细绿线防盗器细红线 3条细棕线防盗器细红2条细黑细黄线三速细黑线细红线电机霍尔带电量怎么量,怎么才算正常判断霍尔元件将电机的相线和霍尔线与控制器接好，然后给控制器供电，将电压调至直流+20V的万用表的黑表笔与霍尔的负线相连，用红表笔依次去测量电机另三根霍尔线SA、SB、SC的电压，在测量每个霍尔线时都需要轻微转动电机，看万用表的电压是否有在0~5V的范围内变化，有则完好，无则说明霍尔元件损坏。
无刷电动车控制器接线说明1( 电源输入粗红色线为电源正端黑色线为电源负端细橙色线为电门锁2( 电机相位(u、v、w输出)粗黄色线为U 粗绿色线为V 粗蓝色线为W3( 转把信号输入细红色线为+5V电源细绿色为手柄信号输入细黑色线为接地线4( 电机霍耳(A、B、C输入)细红色线为+5V电源细黑色线为接地线细黄色线为 A 细绿色线为 B 细蓝色线为 C5( 刹车(柔性EABS+机械刹)细黄色线为柔性EABS; 细蓝色线为机械刹(高电平刹车:+12V)细黑色线为接地线(低电平刹车) 6( 传感器细红色线为+5V电源细黑色线为接地线细绿色线为传感器信号输入7( 仪表(转速):细紫色线8( 巡航:细棕色线9( 限速:细灰色线10(自动识别开关线:细黄色线PIC16F72智能型无刷电动车控制器使用方法和注意事项1、在接线前先切断电源，按接线图所示连接各根导线;2、该控制器应安装在通风、防水、防震部位。
3、控制器限速控制插头应放置容易操作的地方。
4、控制器接插件应接插到位，禁止将控制器电源正负极反接(即严禁粗红、细橙和粗黑;细红和细黑接反)。
JD1A-40电磁调速电机控制器产品使用说明书江苏省泰州市耐特调速电机有限公司JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产品，用于电磁调速电动机(滑差电机)的调速控制。
实现恒转矩无级调速，当负载为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之一。
1、型号含义：2、使用条件：2.1、海拔不超过1000m 。
2.2、周围环境温度；-5℃-+40℃。
2.3、相对湿度不超过90％(20℃以下时)。
2.4、振动频率10-15OHz 时，其最大振动加速度应不超过0.5g 。
2.5、电网电压幅位波动±10％额定值时、保证额定使用。
2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
3、主要技术数据：3.1调速范围：电源为50Hz 时：1250~125转/分60Hz 时：1500~150转/分3.2转速变化率（机械特性硬度）≤2.5％100%100%%10X 额定最高速度负载下是转速—负载下的转速转速变化率=3.3稳速精度：≤1%3.4最大输出：直流90V3.5控制电机功率：0.55~40KW3.6测速发动机三相2V ≤3.5V/100r .p.m 。
4.基本工作原理：JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流电路及速度负反馈等环节所组成。
图1为装置原理方框图。
图2为装置的电气原理图。
图3为装置的移相触发各点波形图。
从图1-图4可知，二种线路的工作原理都是相同的。
速度指令信号电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改变。
由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。
从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的速度操作电位器产生的。
电子报/2010 年/6 月/6 日/第008 版机电维修JD1A型电动机电磁调速控制器原理及检修甘肃杨华常用的控制器有ZLK、ZJK、JZT、JDlA 等系列产品，它们的原理结构大同小异，故障情节彼此相通。
本文以JDlA 型为例，对控制系统的故障检修进行剖析。
电路见附图所示。
一、工作原理1.主电路采用无变压器带续流二极管V4 的半波可控硅整流电路，移相和触发环节采用同步电压为锯齿波的晶体管的触发电路。
移相范围小于180。
，控制电压和移相角之间基本上是线性关系。
触发脉冲功率不大，适用于小功率可控整流电路。
2.锯齿波形成来自同步变压器的4.8V，正弦电压为正半周时，经V10 半波整流后对C6 充电，因V10 正向电阻很小，故C6 上的电压基本上与同步电压一样迅速上升；当同步电压由顶峰开始下降时，电容C6 两端电压大于同步电压，V10 截止。
于是电容C6 通过R6 放电，由于C6 和R6 都较大，放电很慢，一直到下一个周期同步电压大于C6 电压后，C6 又重新充电，因而C6、R6两端形成锯齿波电压。
3.控制电压是由给定电压与反馈电压比较(相减)后输入晶体管V2 进行放大，在V2 的集电极负载电阻R4 上得到放大的控制信号UFE 输入触发器。
4.同步锯齿波电压UCH 与控制电压UFE 合成后，加于V1 的基极(A 点)，当锯齿波同步电压高QAC220 于控制电压时(UGH>UFE)，V1 截止。
当同步锯齿波电压低于控制电压时，V1 导通，因而有一个集电极电流通过脉冲变压器T2 的一次侧绕组，二次侧绕组输出一个正触发脉冲。
调节RPl 增加给定电压，即增加控制电压UFE，因而触发器输出脉冲前移，可控硅导通角增大，离合器的励磁电压增加，速度上升；反之速度下降，即达到了调速目的。
5.速度反馈的作用。
当离合器的负载增加，其转速下降，因而反馈的直流信号也随之减少。
这样，给定电压与反馈信号之差增大，也就是V2 输入信号增加，结果使离合器的励磁电压自动增加而保持转速近似不变，这就增加了电动机机械特性的硬度。
双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的转速公式：n1=60f/p三相异步电动机要实现调速有多种方法，如采用变频调速（YVP变频调速电机配合变频器使用），改变励磁电流调速（使用YCT电磁调速电机配合控制器使用，可实现无极调速），也可通过改变电动机变极调速，即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。
根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的（这也是常见的2极电机同步转速为3000rpm,4极电机同步转速1500rpm,6极电机同步转速1000rpm等）。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝21、合上空气开关QF引入三相电源2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、FR1、FR2分别为电动机△运行和YY运行的过载保护元件。
4、若想转为高速运转，则按SB3按钮，SB3的常闭触点断开使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2线圈回路通电准备。
同时接触器KM2线圈回路通电并自锁，其常开触点闭合，将定子绕组三个首端U1、V1、W1连在一起，并把三相电源L1、L2、L3引入接U2、V2、W2，此时电动机在YY接法下运行，这时电动机p=1，n1＝3000转分。
JD1A-40电磁调速电机控制器产品使用说明书江苏省泰州市耐特调速电机有限公司JDIA-40型电磁调速电动机控制器是原机械工业部全国联合统一设计产品，用于电磁调速电动机(滑差电机)的调速控制。
实现恒转矩无级调速，当负载为风机和泵类时，节电效果显著，可达10%~30%，是我国目前推广的节能产品之一。
1、型号含义：2、使用条件：2.1、海拔不超过1000m 。
2.2、周围环境温度；-5℃-+40℃。
2.3、相对湿度不超过90％(20℃以下时)。
2.4、振动频率10-15OHz 时，其最大振动加速度应不超过0.5g 。
2.5、电网电压幅位波动±10％额定值时、保证额定使用。
2.6、周围介质没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
3、主要技术数据：3.1调速范围：电源为50Hz 时：1250~125转/分60Hz 时：1500~150转/分3.2转速变化率（机械特性硬度）≤2.5％100%100%%10X 额定最高速度负载下是转速—负载下的转速转速变化率=3.3稳速精度：≤1%3.4最大输出：直流90V3.5控制电机功率：0.55~40KW3.6测速发动机三相2V ≤3.5V/100r .p.m 。
4.基本工作原理：JD1A—40电磁调速电动机控制装置是由速度调节器、移相触发器、可控硅整流电路及速度负反馈等环节所组成。
图1为装置原理方框图。
图2为装置的电气原理图。
图3为装置的移相触发各点波形图。
从图1-图4可知，二种线路的工作原理都是相同的。
速度指令信号电压和调速负反馈信号电压比较后，其差值信号被送入速度调节器（或前置放大器）进行放大，放大后的信号电压与锯齿波叠加，控制了晶体管的导通时刻，产生了随着差值信号电压改变而移动的脉冲，从而控制了可控硅的开放角，使滑差离合器的激磁电流得到了控制，即滑差离合器的转速随着激磁电流的改变而改变。
由于速度负反馈的作用，使电磁调速电动机实现恒转矩无极调速。
从图2-图3可知，JD1A—40型的速度指令信号电压是由装在控制箱面板上的速度操作电位器产生的。
今天为大家整理了一些各类电气控制接线图、电子元件工作原理图，还有可控硅整流电路及负反馈调速装置原理等等，希望对大家的工作有所帮助，一起来了解一下吧。
01可控硅调速电路02电磁调速电机控制图03三相四线电度表互感器接线04能耗制动05顺序起动，逆序停止06锅炉水位探测装置07电机正反转控制电路08电葫芦吊机电路09单相漏电开关电路010单相电机接线图011带点动的正反转起动电路012红外防盗报警器双电容单相电机接线图014自动循环往复控制线路015定子电路串电阻降压启动控制线016按启动钮延时运行电路017星三角形启动控制线路018单向反接制动的控制线路019具有反接制动电阻的可逆运行反接制动的控制线路020以时间原则控制的单向能耗制动线路021以速度原则控制的单向能耗制动控制线路022电动机可逆运行的能耗制动控制线路双速电动机改变极对数的原理024双速电动机调速控制线路025使用变频器的异步电动机可逆调速系统控制线路026正确连接电器的触点027线圈的连接028继电器开关逻辑函数029三相半波整流电路图030三相全波整流电路图031三相全波6脉冲整流原理图032六相12脉冲整流原理图033负载两端的电压034直流调速原理功能图035电动机接线036三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
其他吹风机应按其铭037单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
038单相电容运转电动机接线图是JX07A-4型单相电容运转电动机接线方法。
双速电机原理图与接线图双速电机原理图双速电机接线图扩展阅读：双速电机接线图及双速控制原理分析双速电机接线图及控制原理分析一、双速电机控制原理调速原理根据三相异步电动机的近似值转速公式：n1=60f/p三相三相实现调速有多种方法，如采用变频调速（YVP变频调速电机配合电源使用），改变励磁电流调速（使用YCT电磁调速谐波电机配合控制器使用，可实现无极调速），也可通过改变电动机变极再生制动调速，达至即是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变逆变器的转速。
根据公式；n1=60f/p可知异步电动机的同步转速同步进行与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变径向对数可以达到改变电动机转速转矩的目的（这也是常见的2极度电机同步转速为3000rpm,4极度电机同步转速1500rpm,6极度电机同步转速1000rpm 等）。
这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机，这就是双速电机的调速原理。
下图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。
∴转速比＝2／1＝2二、控制电路建模（双速电机接线图如下图）1、合上空气开关QF引入三相插座2、按下起动按钮SB2，交流接触器KM1线圈回路通电并自锁，KM1主触头闭合，为电动机引进三相电源，L1接U1、L2接V1、L3接W1;U2、V2、W2悬空。
电动机在△接法下运行，此时电动机p=2、n1＝1500转／分。
3、FR1、FR2分别为电动机△运行和YY试运行的过载保护元件。
4、若想转为高速运转，则按SB3按钮，SB3的故而常闭触点断开而使接触器KM1线圈断电，KM1主触头断开使U1、V1、W1与三相电源L1、L2、L3脱离。
其辅助常闭触头恢复为闭合，为KM2电阻回路通电准备。
JD1A电磁调速电动机控制器使用说明书JD1A电磁调速电动机控制器是原机械工业部全国联合（统一）设计产品，用于电磁调速电动机（滑差电机）的调速控制，实现恒转矩无级调速。
2. 正常工作条件2.1 海拔不超过1000m；2.2 周围环境温度：-10℃~ +40℃；2.3 相对湿度不超过90%（20℃以下时）；2.4 振动频率10~15Hz时，其最大振动加速度应不超过0.5g；2.5 周围空气中没有导电尘埃和能腐蚀金属和破坏绝缘的气体。
4．结构、安装接线与注意事项4.1 控制器为塑料密封结构，具有IP5X的防尘等级，可用于面板嵌入式墙挂式安装，底部进线，接线如下图（如果测速发电机为单相发电机，只有两个线头，请接插头的第6、第7脚、空第5脚）。
4.2接线控制器外接线7条，是用P型插头与电机相连接，插头正面有标号，①、②为控制器电源220V，①为相线（火线）必须接至接触器下端（防止停电又来电时瞬间电压把控制器击坏）。
②为零线。
③、④接至电机前端励磁绕组F1、F2。
⑤、⑥、⑦接至电机前端测速发电机上U、V、W。
4.3先检查接线是否正确，确认后启动电机，再接通控制器电源，指示灯亮旋动调速旋钮，此时转速表上读数逐渐上升，根据需要转速稳定下来。
4.4关机先把调速旋钮调回零位，关掉控制器电源（注意：必须关掉电源，以免损坏），再关掉电机。
5、调整与试运行5.1转速表指示值校正。
顺时针方向转动给定电位器RP1于任意位置，用机械转速或其它仪表检查调速电机的实际转速，若实际转速与转速表指示值不一致，调速校表电位器RP3。
5.2顺时针方向转动给定电位器RP1至最大，调节反馈电位器RP2，使转速电机铭牌所标上限转速一致。
（一般1200转/分~1320转/分）6、维护及修理6.1周围环境保持清洁，防止油污水份及潮气进入控制器内部，如发现印刷电路板插脚沾污，则须及时用酒精擦洗，以免接触不良，影响工作。
6.2在停放时间较长或必要时，应测量控制器的绝缘电阻，阻值不低于1兆欧。
电磁调速电机是由单速或多速鼠龙型异步电动机和电磁转差离合器组成。
通过控制器可在较广范围内进行无级调速。
离合器是由两个同心而独立旋转的部件所组成：一个称为磁极（内转子），另一个称为电枢（外转子），当磁极的激磁线圈通过直流电流时，沿气隙圆周表面的爪极便形成若干对急性相互交替的空间磁场。
当离合器的电枢岁拖动电动机旋转时，由于电枢与磁场间有相对移动，在电枢内就产生涡流；此涡流与磁通相互作用。
产生转矩，带动磁极按同一方向旋转，其转速恒低于电枢转速。
改变激磁电流，可调节离合器的输出转矩和转速。
WZ-IV型电磁调速电机控制器是为与微机或调节器配套，控制电磁调速异步电机而设计的新产品。
广泛用于锅炉的给粉、给煤、炉排等自动控制系统，也常用于其它系统电磁调速电机的自动、手动控制中。
使用方便，性能稳定可靠。
外形尺寸：80×160×110（mm）开口尺寸：76×152（mm）表头：双光柱+数字显示主要功能：自动与手动控制调速电机，可实现自动跟踪和无扰动切换。
特点1.自动信号输入回路采用了光电隔离，抗干扰能力强，与微机配套，不需要再加隔离。
2.设有手动、自动切换开关，手动时，由主令电位器控制电机转速，自动时，由微机或调节器来的自动信号控制电机转速。
3.可实现自动跟踪和无扰动切换。
4.设有双光柱表头,上光柱显示自动信号,下光柱显示电机转速。
5.有数字显示功能，信号来自测速发电机的整形脉冲，显示电机的真正转数。
6.可单台使用，也可由一个自动信号控制多台串联使用。
在自动运行时，允许其中几台切换到手动状态运行。
7.复杂的电路模块化，体积小、重量轻、维护简单。
电磁调速电机原理电磁调速电机原理电磁调速电机原理技术数据外部接线图电磁调速电机控制器使用原理电机 2009-07-31 22:23 阅读316 评论0字号：大大中中小小由滑差电动机离合器励磁绕组的直流供电，是采用带续流二极管的半波可控整流电路。
1测速反馈环节；三相交流测速发电机与负载同轴相联，它将转速转变为三相交流电压，经三相桥式整和电容滤波输出反馈直流信号。
12例接线方法，收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线，图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
