(完整版)连续炉钢材热处理工艺与排产优化分析

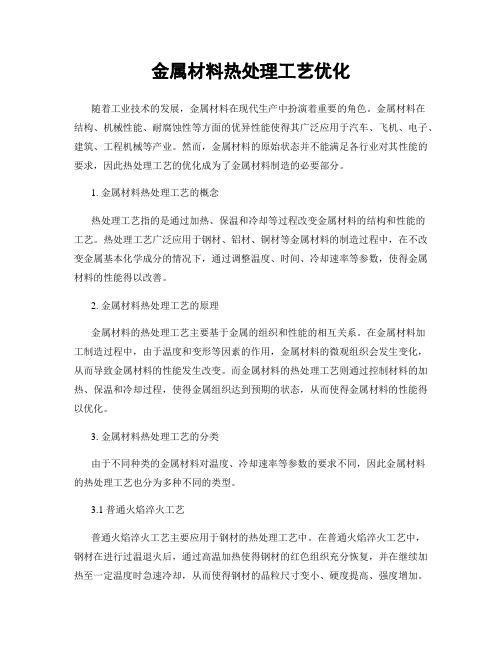

金属材料热处理工艺优化随着工业技术的发展，金属材料在现代生产中扮演着重要的角色。

金属材料在结构、机械性能、耐腐蚀性等方面的优异性能使得其广泛应用于汽车、飞机、电子、建筑、工程机械等产业。

然而，金属材料的原始状态并不能满足各行业对其性能的要求，因此热处理工艺的优化成为了金属材料制造的必要部分。

1. 金属材料热处理工艺的概念热处理工艺指的是通过加热、保温和冷却等过程改变金属材料的结构和性能的工艺。

热处理工艺广泛应用于钢材、铝材、铜材等金属材料的制造过程中，在不改变金属基本化学成分的情况下，通过调整温度、时间、冷却速率等参数，使得金属材料的性能得以改善。

2. 金属材料热处理工艺的原理金属材料的热处理工艺主要基于金属的组织和性能的相互关系。

在金属材料加工制造过程中，由于温度和变形等因素的作用，金属材料的微观组织会发生变化，从而导致金属材料的性能发生改变。

而金属材料的热处理工艺则通过控制材料的加热、保温和冷却过程，使得金属组织达到预期的状态，从而使得金属材料的性能得以优化。

3. 金属材料热处理工艺的分类由于不同种类的金属材料对温度、冷却速率等参数的要求不同，因此金属材料的热处理工艺也分为多种不同的类型。

3.1 普通火焰淬火工艺普通火焰淬火工艺主要应用于钢材的热处理工艺中。

在普通火焰淬火工艺中，钢材在进行过温退火后，通过高温加热使得钢材的红色组织充分恢复，并在继续加热至一定温度时急速冷却，从而使得钢材的晶粒尺寸变小、硬度提高、强度增加。

3.2 现代废气淬火工艺现代废气淬火工艺是在普通火焰淬火工艺基础上发展而来的。

在现代废气淬火工艺中，通过添加废气、废油等材料，使得钢材在加热过程中能够得到更均匀的加热和更快的冷却，从而获得更高的强度和硬度。

3.3 时效硬化工艺时效硬化工艺主要应用于铝材等材料的制造中。

在时效硬化工艺中，铝材经过T4或T6状态的变形后，进行加热保温，在一定的时间段内使得铝材内部的固溶体和时效相分离，在冷却过程中形成更高的强度。

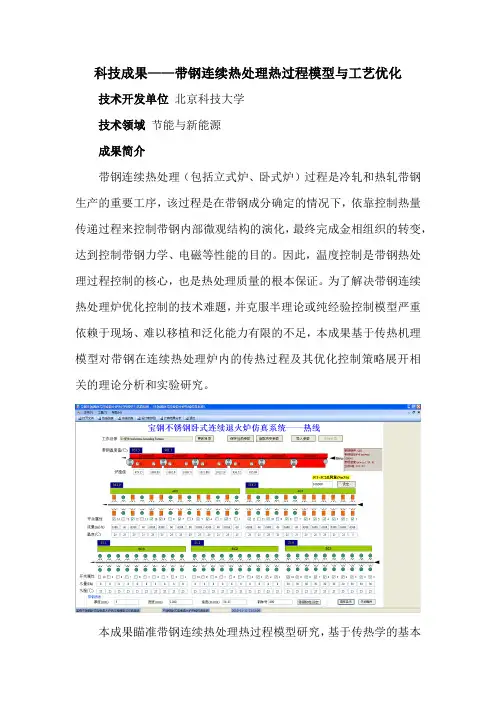

科技成果——带钢连续热处理热过程模型与工艺优化技术开发单位北京科技大学技术领域节能与新能源成果简介带钢连续热处理（包括立式炉、卧式炉）过程是冷轧和热轧带钢生产的重要工序，该过程是在带钢成分确定的情况下，依靠控制热量传递过程来控制带钢内部微观结构的演化，最终完成金相组织的转变，达到控制带钢力学、电磁等性能的目的。

因此，温度控制是带钢热处理过程控制的核心，也是热处理质量的根本保证。

为了解决带钢连续热处理炉优化控制的技术难题，并克服半理论或纯经验控制模型严重依赖于现场、难以移植和泛化能力有限的不足，本成果基于传热机理模型对带钢在连续热处理炉内的传热过程及其优化控制策略展开相关的理论分析和实验研究。

本成果瞄准带钢连续热处理热过程模型研究，基于传热学的基本原理，精确解析退火炉内辐射换热、对流换热（喷气快速冷却、喷气快速加热）、接触换热（炉辊与带钢之间）、喷雾冷却等传热过程，开发带钢在热处理过程中的温度分布预测软件，准确预测带钢温度分布（包括稳定工况和工艺过渡工况），带钢温度预测的典型精度在±2.5%以内（90%以上的命中率），为提高带钢连续热处理的产品质量奠定了基础。

在带钢温度精准预测的基础上，基于可行工况集和最优化方法，建立了炉况参数优化策略，大大降低带钢连续热处理工艺切换的效率。

应用情况目前处于推广应用阶段。

本项目成果目前已经在重庆赛迪热工环保工程技术有限公司、上海宝山钢铁股份有限公司、山西太钢不锈钢股份有限公司、武汉钢铁（集团）公司等进行应用推广。

本成果拟技术转移的公司主要为带钢连续热处理、带钢连续热涂镀的生产企业。

投资估算和经济效益分析（1）针对某公司带钢连续热处理机组（斯坦因公司提供的设备，带钢最小厚度0.17mm，机组速度880m/min），利用本项目成果提出的“带钢温度动态预测模型”，实现了工艺过渡过程的数值仿真，计算精度偏差≤3%，所开发的工艺过渡参数优化仿真系统，大大降低了工况切换的周期。

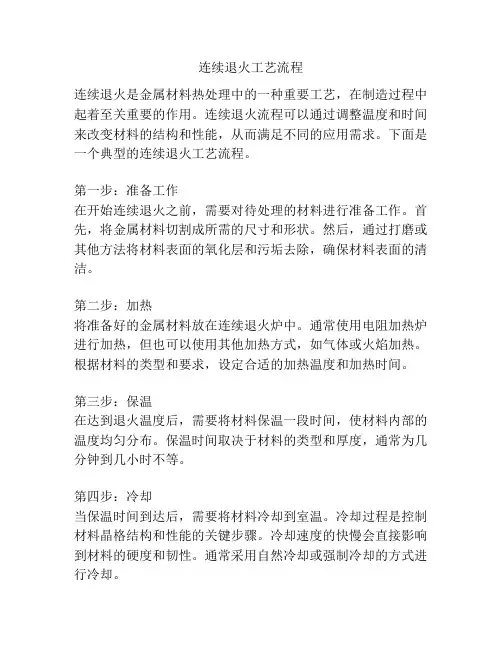

连续退火工艺流程连续退火是金属材料热处理中的一种重要工艺，在制造过程中起着至关重要的作用。

连续退火流程可以通过调整温度和时间来改变材料的结构和性能，从而满足不同的应用需求。

下面是一个典型的连续退火工艺流程。

第一步：准备工作在开始连续退火之前，需要对待处理的材料进行准备工作。

首先，将金属材料切割成所需的尺寸和形状。

然后，通过打磨或其他方法将材料表面的氧化层和污垢去除，确保材料表面的清洁。

第二步：加热将准备好的金属材料放在连续退火炉中。

通常使用电阻加热炉进行加热，但也可以使用其他加热方式，如气体或火焰加热。

根据材料的类型和要求，设定合适的加热温度和加热时间。

第三步：保温在达到退火温度后，需要将材料保温一段时间，使材料内部的温度均匀分布。

保温时间取决于材料的类型和厚度，通常为几分钟到几小时不等。

第四步：冷却当保温时间到达后，需要将材料冷却到室温。

冷却过程是控制材料晶格结构和性能的关键步骤。

冷却速度的快慢会直接影响到材料的硬度和韧性。

通常采用自然冷却或强制冷却的方式进行冷却。

第五步：处理在冷却过程完成后，需要对材料进行进一步的处理。

这可能包括清洗、质量检测、修正等工作，以确保材料符合预定的要求。

第六步：检验和测试连续退火后的材料需要进行检验和测试，以确保其达到所需的性能要求。

这些测试可以包括硬度测试、拉伸测试、冲击测试、金相显微镜观察等。

根据测试结果，可以对连续退火工艺进行调整和改进。

总结：连续退火是金属材料热处理中一种重要的工艺，通过调整合适的温度和时间，可以改变材料的结构和性能，使其满足特定的应用要求。

准备工作、加热、保温、冷却、处理、检验和测试是一个典型的连续退火工艺流程。

通过严格控制这些步骤，可以获得优质的连续退火产品，为实际应用提供支持。

热处理工艺对钢材的组织和力学性能的优化和调控热处理工艺是钢材加工中非常重要的一环，它能够对钢材的组织和力学性能进行优化和调控。

通过对钢材进行适当的加热、保温和冷却处理，可以改善钢材的力学性能，提高其强度、硬度、韧性等特性，从而满足不同应用环境的需求。

热处理工艺中的关键步骤主要包括加热、保温和冷却三个阶段。

在加热阶段，钢材被加热到一定温度，使其晶粒逐渐长大，晶界发生变化，原有的组织结构逐渐消失。

在保温阶段，钢材保持在一定的温度下，使其内部晶粒逐渐重新排列，形成新的组织结构。

在冷却阶段，钢材被快速冷却，使其内部组织变得均匀，晶粒细小，从而提高钢材的强度和硬度。

热处理工艺对钢材的组织和力学性能进行优化和调控的关键在于选择合适的加热温度、保温时间和冷却速度。

这些参数的选择将影响钢材的晶粒尺寸、晶粒形状、晶界结构等组织特征。

通常情况下，较高的加热温度和保温时间会使钢材的晶粒长大，从而降低其强度和硬度，但同时也能提高其韧性。

相反，较快的冷却速度通常可以使钢材的晶粒细小，提高其强度和硬度，但也可能降低其韧性。

热处理工艺的优化和调控可以根据具体钢材和应用需求来进行。

例如，在用于制作刀具的高速钢材中，为了提高其耐磨性和耐热性，常采用高温加热和快速冷却的工艺。

这样可以使钢材中的碳化物均匀分布，从而提高刀具的硬度和强度。

而对于用于制作弹簧的弹簧钢材来说，为了保持其一定的韧性和弯曲性能，通常采用中温加热和缓慢冷却的工艺，以避免晶粒长大和组织变脆。

此外，热处理工艺的优化和调控还可以通过钢材的淬火和回火处理来实现。

淬火是通过将钢材加热到透磁温度以上，然后迅速冷却来获得较高的硬度和强度。

回火是在淬火后，将钢材加热到较低温度下保持一段时间，以降低其内部应力，提高其韧性和可加工性。

总之，热处理工艺对钢材的组织和力学性能的优化和调控具有重要作用。

通过选择合适的加热温度、保温时间和冷却速度，以及采用淬火和回火等工艺，可以使钢材达到最佳的性能。

钢板连续退火工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!钢板连续退火工艺流程钢板连续退火工艺流程概述：钢板连续退火工艺流程是将钢板经过加热、保温和冷却等步骤，使其获得所需组织和性能的工艺过程。

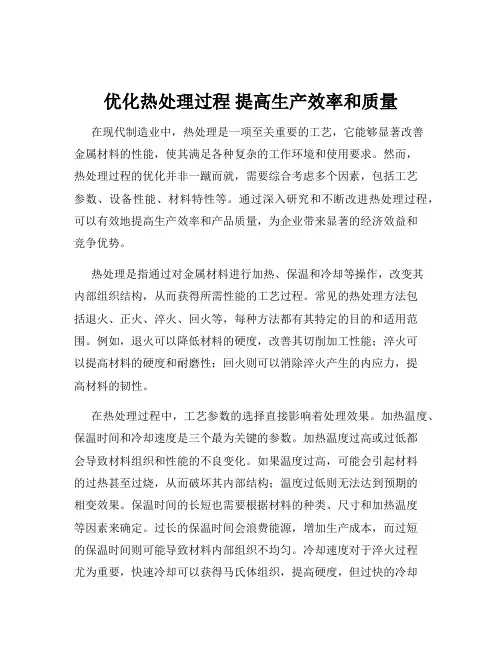

优化热处理过程提高生产效率和质量在现代制造业中，热处理是一项至关重要的工艺，它能够显著改善金属材料的性能，使其满足各种复杂的工作环境和使用要求。

然而，热处理过程的优化并非一蹴而就，需要综合考虑多个因素，包括工艺参数、设备性能、材料特性等。

通过深入研究和不断改进热处理过程，可以有效地提高生产效率和产品质量，为企业带来显著的经济效益和竞争优势。

热处理是指通过对金属材料进行加热、保温和冷却等操作，改变其内部组织结构，从而获得所需性能的工艺过程。

常见的热处理方法包括退火、正火、淬火、回火等，每种方法都有其特定的目的和适用范围。

例如，退火可以降低材料的硬度，改善其切削加工性能；淬火可以提高材料的硬度和耐磨性；回火则可以消除淬火产生的内应力，提高材料的韧性。

在热处理过程中，工艺参数的选择直接影响着处理效果。

加热温度、保温时间和冷却速度是三个最为关键的参数。

加热温度过高或过低都会导致材料组织和性能的不良变化。

如果温度过高，可能会引起材料的过热甚至过烧，从而破坏其内部结构；温度过低则无法达到预期的相变效果。

保温时间的长短也需要根据材料的种类、尺寸和加热温度等因素来确定。

过长的保温时间会浪费能源，增加生产成本，而过短的保温时间则可能导致材料内部组织不均匀。

冷却速度对于淬火过程尤为重要，快速冷却可以获得马氏体组织，提高硬度，但过快的冷却速度可能会导致材料开裂；缓慢冷却则可能得到珠光体或贝氏体组织，影响硬度和强度。

设备性能也是影响热处理效果的重要因素之一。

先进的热处理设备能够提供更精确的温度控制、均匀的加热和冷却，从而保证热处理质量的稳定性。

例如，采用真空热处理设备可以避免材料在加热过程中的氧化和脱碳，提高表面质量；感应加热设备则能够实现快速加热，提高生产效率。

此外，设备的维护和保养也不容忽视。

定期对设备进行检查、维修和校准，确保其正常运行，是保证热处理质量的基础。

材料的特性也是在优化热处理过程中需要考虑的因素之一。

2024年钢的热处理总结____年钢的热处理总结摘要：热处理是优化钢材性能的关键工艺之一。

在____年，我们见证了钢的热处理领域的一系列创新和发展。

本文综述了____年钢的热处理技术的进展和应用情况，包括热处理工艺优化、新技术的应用、热处理设备的改进以及热处理过程的优化等方面。

通过这一综述，我们可以了解到____年钢的热处理技术的最新进展，为今后该领域的研究和应用提供参考。

1. 引言钢材是工业生产和建筑领域中最常用的材料之一。

然而，钢材的性能并不是固定不变的，它可以通过热处理来进行调控和优化。

2. 热处理工艺优化热处理工艺是影响钢材性能的关键因素之一。

在____年，热处理工艺优化的研究成果取得了显著进展。

通过优化热处理工艺，可以使钢材的硬度、强度、韧性等性能得到改善。

3. 新技术的应用在____年，一些新技术开始应用于钢的热处理领域。

比如，电磁场热处理技术可以通过控制电磁场的参数，实现钢材的加热和冷却过程的优化。

此外，激光热处理技术也开始应用于钢材的表面改性和局部热处理。

4. 热处理设备的改进随着热处理工艺的进步，热处理设备也得到了不断改进和升级。

在____年，热处理设备的自动化程度得到了加强，可以实现更加精确和稳定的热处理过程。

5. 热处理过程的优化钢的热处理过程是一个复杂的过程，需要考虑多种因素的影响。

在____年，热处理过程的优化研究得到了广泛关注。

通过优化热处理过程，可以降低能源消耗，提高热处理效率，减少产品的变形和缺陷等。

6. 结论在____年，钢的热处理领域取得了显著的进展。

通过优化热处理工艺、应用新技术、改进热处理设备以及优化热处理过程，钢材的性能得到了显著提高。

然而，钢的热处理仍然是一个复杂的问题，需要进一步的研究和改进。

希望通过本文的综述，可以为____年钢的热处理研究和应用提供参考。

2024年钢的热处理总结（2）2024年钢的热处理总结2024年钢的热处理在技术和工艺上都取得了显著的进展。

钢的热处理总结第一篇：钢的热处理总结1、热处理定义：把固态金属材料通过一定的加热，保温和冷却以改变其组织和性能的一种工艺。

目的及意义：金属材料改变性能的方法，改变使用性能和工艺性能，充分利用材料的潜能，控制产品质量，节省资源和材料，缩短生产周期、降低成本2、固态相变定义：成分、温度、压力等因素改变时，固态物质内部发生的组织结构变化。

研究意义：控制过程→获得预期的组织→得到预期性能。

三种基本变化：成分；结构；有序度主要特点：相变阻力大，相界面结构关系，存在一定的位向关系和惯习面，非均匀、缺陷处形核，新相有特定形状`，原子迁移率低驱动力：新/旧两相自由能差,晶体缺陷能阻力：1，界面能界面能产生原因：界面有一定厚度和体积；原子错排；结合键受破坏→能量高三种界面类型：完全共格：界面原子完全匹配，除孪晶外，少见。

半共格：界面能与位错密度、错配度有关，借助弹性畸变保持界面的匹配。

非共格：界面能最大2，应变能产生原因：新/旧相比容不同（比容差应变能）。

界面错配→新/旧相硬匹配（共格应变能）⇒共格界面应变能最大，非共格最小⇒比容差应变能与新相几何形状有关，球形应变能最大，针状居中，片状最小3、奥氏体性能⇓力学性能：塑性好、强度低。

⇓物理性能：顺磁性。

比容小。

热膨胀系数大。

导热性能差。

⇓化学性能:抗腐蚀；耐热。

形成条件：（1）Ac1、Ac3、Accm以上，有一定的过热度。

（2），过热度大，容易形成（3），实际相变温度与加热速度有关，不是固定值，加热速度越快，Ac1、Ac3、Accm越高。

奥氏体形成（1）形核⇓球化体：优先在晶界的F/碳化物界面上形成，其次在晶内的F/碳化物界面上形成⇓片状P：优先在P团的界面上形成，其次在F/碳化物界面上形成⇓相界形核原因⌝碳浓度起伏，如 F中高浓度区有利于向A转变⌝结构起伏→晶体结构改组容易⌝能量起伏→杂质、晶体缺陷多→形核→降低界面能、应变能（2）长大⇓球化体：A包围碳化物，使碳化物与F分开，A形成F/A和C/A 两个界面，双向推进长大。

热处理工艺的优化实现材料性能的最大化热处理工艺是指通过加热、保温和冷却等一系列工序对材料进行控制和调整，以达到改善材料性能的目的。

在材料加工和制造过程中，热处理工艺的优化对于提高材料的强度、硬度、韧性等性能具有重要意义。

本文将探讨热处理工艺的优化实现材料性能的最大化。

1. 了解材料的热处理特性在热处理工艺优化之前，我们首先需要了解所使用材料的热处理特性。

不同材料对于热处理的响应会有所不同，因此需要对材料的组成、结构、相变温度等进行全面的分析和评估。

通过实验室测试和材料性能测试，可以确定针对该材料的最佳热处理工艺。

2. 设计合适的加热和保温曲线加热和保温曲线是热处理工艺中的重要参数，对于材料性能的改善起着决定性的作用。

通过合适的加热速率、保温时间和保温温度，可以有效控制材料的晶粒尺寸、晶界分布和析出相的形成。

在确定加热和保温曲线时，需要考虑材料的熔点、固溶度、相变温度等因素，以实现最佳的材料性能。

3. 选择适当的冷却方式冷却方式对于热处理工艺的效果同样至关重要。

不同的冷却速率会导致材料的组织结构发生变化，从而影响材料的力学性能。

通常可以采用自然冷却、油冷、淬火等不同的冷却方式。

在选择冷却方式时，需要考虑材料的组成、尺寸和所需性能，以及冷却介质的有效性和可行性。

4. 实施热处理工艺优化通过对材料的热处理特性、加热和保温曲线以及冷却方式的深入了解，可以实施热处理工艺的优化。

这需要通过实验和观察，不断调整和改进热处理参数，以实现材料性能的最大化。

同时，需要注意对每一次实施热处理的情况进行记录和分析，以便在后续的热处理工艺中进行参考和改进。

5. 评估热处理后的材料性能完成热处理工艺后，需要对处理后的材料进行性能测试和评估。

这可以通过金相显微镜观察、硬度测试、拉伸试验等手段来进行。

通过对处理后材料性能的评估，可以判断热处理工艺的优化效果，并针对不足之处进行改进。

总结起来，热处理工艺的优化实现材料性能的最大化需要深入了解材料的特性，并设计合适的加热和保温曲线以及冷却方式。

钢铁材料热处理讲解钢铁材料热处理讲解金属热处理是机械制造中的重要工艺之一，与其他加工工艺相比，热处理一般不改变工件的形状和整体的化学成分，而是通过改变工件内部的显微组织，或改变工件表面的化学成分，赋予或改善工件的使用性能。

那么饿，下文是由yjbys店铺为大家整理的钢铁材料热处理讲解知识，欢迎大家阅读浏览。

一、热处理1、正火：将钢材或钢件加热到临界点AC3或ACM以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。

2、退火：将亚共析钢工件加热至AC3以上20—40度，保温一段时间后，随炉缓慢冷却(或埋在砂中或石灰中冷却)至500度以下在空气中冷却的热处理工艺。

3、固溶热处理：将合金加热至高温单相区恒温保持，使过剩相充分溶解到固溶体中，然后快速冷却，以得到过饱和固溶体的热处理工艺。

4、时效：合金经固溶热处理或冷塑性形变后，在室温放置或稍高于室温保持时，其性能随时间而变化的现象。

5、固溶处理：使合金中各种相充分溶解，强化固溶体并提高韧性及抗蚀性能，消除应力与软化，以便继续加工成型。

6、时效处理：在强化相析出的温度加热并保温，使强化相沉淀析出，得以硬化，提高强度。

7、淬火：将钢奥氏体化后以适当的冷却速度冷却，使工件在横截面内全部或一定的范围内发生马氏体等不稳定组织结构转变的热处理工艺。

8、回火：将经过淬火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理工艺。

9、钢的碳氮共渗：碳氮共渗是向钢的表层同时渗入碳和氮的过程。

习惯上碳氮共渗又称为氰化，以中温气体碳氮共渗和低温气体碳氮共渗(即气体软氮化)应用较为广泛。

中温气体碳氮共渗的主要目的是提高钢的硬度，耐磨性和疲劳强度。

低温气体碳氮共渗以渗氮为主，其主要目的是提高钢的耐磨性和抗咬合性。

10、调质处理(quenching and tempering)：一般习惯将淬火加高温回火相结合的热处理称为调质处理。

浅谈高强钢板热处理工艺的优化随着全球能源的紧缺，节能降耗是钢铁企业日程项目之一。

本文在保证调质后钢板的性能前提下，主要研究高强钢板在淬火炉中加热与保温时间的控制，来调节淬火炉与回火炉的进钢速度。

通过提高淬火炉与回火炉有效作业率，缩短在炉时间，提高产量，节能降耗。

一、试验材料本实验为高强690系列钢板，本次实验使用一块订货厚度16mm 的大板A共4块子板做试验。

钢板性能全部合格后，小批量试生产，性能合格率达99%后批量生产。

二、试验方案分析及结果对比(一)试验方案分析本实验主要针对≤20mm厚高强薄板进行工艺改进。

例如：对厚为16mm的钢板，经计算淬火时间为48min，回火时间为36.8min。

淬火时间长于回火时间，连续生产薄板时导致淬火炉出钢板速度跟不上回火炉进钢板速度，影响了生产效率。

为了提高生产效率，降低淬火炉能耗，通过缩短高强薄板淬火炉在炉时间试验，优化高强钢板调质工艺，并验证出炉后钢板的性能，确定新工艺。

(二)试验结果对比高强板合同要求屈服强度≥700MPa，抗拉强度780-940MPa，延伸率≥16%，冲击单个≥33J，平均≥47J。

试验钢板性能皆满足合同要求，且与原工艺对比钢板相比，性能变化不大。

三、高强钢板淬火工艺优化(一)新工艺批量生产到2017年2月底，钢已经进炉124块子板，27块代表板，性能全部合格。

1、小批量试验高强690钢板性能结果为防止出现大批量性能不合现象，按照新工艺小批量试验三批，性能如表1所示：由上表可得出，小批量试验高强板屈服强度富余量150MPa左右，抗拉强度下限富余量100MPa左右，上限富余量60MPa 左右，性能稳定，皆满足合同要求。

2、批量试验高强690钢板性能结果鉴于再次试验性能无异常，再次批量按照新工艺进炉，性能情况如下图1所示：(1)此批次采用的两个内部钢种AAA和AAB的拉伸性能都满足要求，比较稳定，并且强度性能均位于中线偏上，有进一步优化空间。

热处理工艺优化材料性能的过程分析和比较热处理是一种常见的材料处理方法，通过改变材料的热处理工艺，可以优化材料的性能。

热处理工艺的优化是指在保证材料基本性能的前提下，通过调整加热、保温和冷却等工艺参数，以达到最优的材料性能。

热处理工艺的优化需要在实验室中进行，具体过程如下：首先，选择适当的材料。

不同的材料适合不同的热处理工艺，因此在优化热处理工艺之前，要选择适合的材料。

材料选择的关键是材料的组成和性能需求。

接下来，确定热处理工艺参数。

热处理工艺参数包括加热温度、保温时间和冷却速率等。

这些参数直接影响材料的微观结构和性能。

确定这些参数的关键是理解材料的相变特性和热力学规律。

然后，进行实验热处理。

根据确定的工艺参数，将材料置于合适的热处理设备中进行处理。

在实验过程中，需要严格控制工艺参数的稳定性，并保证材料得到均匀的加热和冷却。

完成实验后，进行材料性能测试。

常见的性能测试包括硬度、强度、韧性和耐腐蚀性等。

通过对热处理前后材料性能的对比，可以评估热处理工艺的优劣。

最后，根据测试结果进行优化。

如果热处理后材料的性能得到了明显改善，可以进一步优化工艺参数，例如调整加热温度或保温时间等。

通过多次实验测试和参数调整，逐步优化热处理工艺，以获得最佳的材料性能。

在比较不同的热处理工艺时，需要考虑以下因素：首先，要考虑热处理工艺对材料性能的影响。

不同的热处理工艺可能对材料的硬度、韧性、强度等性能产生不同的影响。

了解这些影响是选择合适工艺的重要基础。

其次，要考虑材料的使用要求。

不同的材料在不同的应用领域有不同的要求，例如高强度、耐腐蚀性等。

因此，在选择热处理工艺时，要考虑材料的使用要求，以满足实际使用条件。

此外，还要考虑热处理工艺的成本和效率。

不同的热处理工艺可能有不同的加热和冷却时间，以及不同的能源消耗。

因此，在选择热处理工艺时，要综合考虑成本和效率，以找到最合适的工艺。

综上所述，热处理工艺的优化是通过调整工艺参数，以达到最佳的材料性能。

连续淬火回火炉热处理质量分析及改进摘要本文研究了连续淬火回火炉的热处理质量，并提出了改进方法。

首先，介绍了连续淬火回火炉的工作原理和热处理质量的影响因素。

然后，通过实验和数值模拟，分析了热处理中温度、速度和时间等参数对热处理质量的影响。

最后，提出了一些改进措施，包括优化炉膛结构、改进热处理工艺参数和增加热处理前的准备工作等。

实验结果表明，改进措施可以有效地提高热处理质量和产品性能。

关键词：连续淬火回火炉；热处理质量；改进措施；数值模拟引言连续淬火回火炉是一种广泛应用于钢铁、铝合金等材料生产中的重要设备。

其主要作用是通过热处理使材料具有更好的力学性能、耐磨性和耐腐蚀性等，同时提高材料的硬度和强度。

但是，连续淬火回火炉在热处理过程中存在一些问题，如热处理质量不稳定、产品性能差等，影响了产品的质量和使用寿命。

因此，对连续淬火回火炉的热处理质量进行分析和改进具有重要意义。

本文首先介绍了连续淬火回火炉的工作原理和热处理质量的影响因素。

然后，通过实验和数值模拟，分析了热处理中温度、速度和时间等参数对热处理质量的影响。

最后，提出了一些改进措施，包括优化炉膛结构、改进热处理工艺参数和增加热处理前的准备工作等。

实验结果表明，改进措施可以有效地提高热处理质量和产品性能。

一、连续淬火回火炉的工作原理和热处理质量的影响因素连续淬火回火炉主要由炉膛、传动系统、温度控制系统和冷却系统等组成。

在热处理过程中，材料首先通过加热带到设定的温度，然后进入炉膛进行淬火或回火处理，最后通过冷却系统进行冷却。

热处理质量的影响因素主要包括温度、速度、时间、炉膛结构和材料性质等。

温度是热处理过程中最重要的因素之一，它直接影响着材料的组织和性能。

热处理时，温度控制必须精确，以保证热处理的稳定性和一致性。

同时，不同的温度条件会产生不同的材料组织和性能，因此需要根据具体材料和要求来确定热处理温度。

速度是指材料在热处理过程中的冷却速度，它对材料的组织和性能影响也非常重要。
