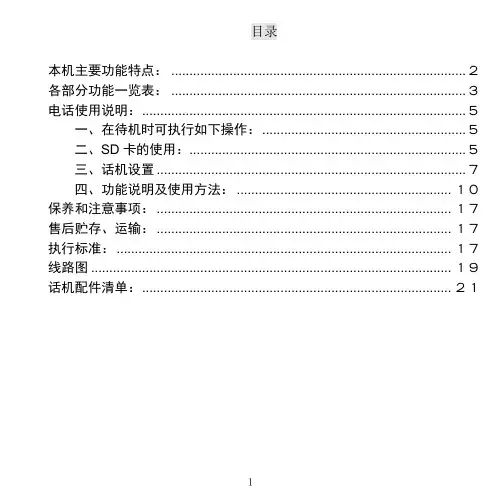

目录本机主要功能特点： ................................................................................. ２各部分功能一览表： ................................................................................. ３电话使用说明：......................................................................................... ５一、在待机时可执行如下操作：........................................................ ５二、SD卡的使用：............................................................................ ５三、话机设置 ..................................................................................... ７四、功能说明及使用方法： ........................................................... １０保养和注意事项： ................................................................................. １７售后贮存、运输： ................................................................................. １７执行标准：............................................................................................ １７线路图 ................................................................................................... １９话机配件清单：..................................................................................... ２１１本机主要功能特点：1、FSK/DTMF双制式兼容来电显示功能。

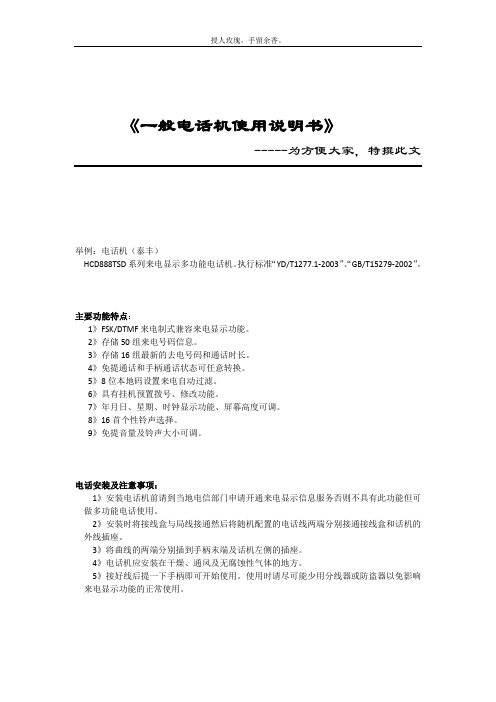

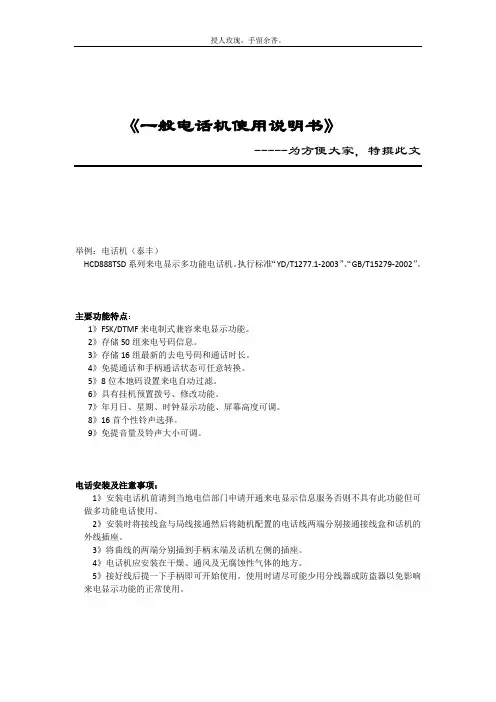

《一般电话机使用说明书》-----为方便大家，特撰此文举例：电话机（泰丰）HCD888TSD系列来电显示多功能电话机。
执行标准“YD/T1277.1-2003”、“GB/T15279-2002”。
主要功能特点：1》FSK/DTMF来电制式兼容来电显示功能。
2》存储50组来电号码信息。
3》存储16组最新的去电号码和通话时长。
4》免提通话和手柄通话状态可任意转换。
5》8位本地码设置来电自动过滤。
6》具有挂机预置拨号、修改功能。
7》年月日、星期、时钟显示功能、屏幕高度可调。
8》16首个性铃声选择。
9》免提音量及铃声大小可调。
电话安装及注意事项：1》安装电话机前请到当地电信部门申请开通来电显示信息服务否则不具有此功能但可做多功能电话使用。
2》安装时将接线盒与局线接通然后将随机配置的电话线两端分别接通接线盒和话机的外线插座。
3》将曲线的两端分别插到手柄末端及话机左侧的插座。
4》电话机应安装在干燥、通风及无腐蚀性气体的地方。
5》接好线后提一下手柄即可开始使用。
使用时请尽可能少用分线器或防盗器以免影响来电显示功能的正常使用。
功能设置：挂机状态按一下“设置”键话机进入功能待选项目并显示“SET 12345678”直接按18数家键可选择。
①“1-dA TE 2-CL”设置日期/时间。
②“r - lr2u lP3uoL”铃声选择及铃声音量调节。
③“RL 1-2-3”闹铃设置。
④“OFF-r 00-00-”免打扰时间设置。
⑤“1-F 2-PT 3-d”闪断时间、拨号方式及防盗开关设置。
⑥“1-LOC”2–OL”设置本地码和出局码。
⑦“LCD con 4”设置屏幕亮度。
⑧“1–AU 2-3 lp”功能设置。
注意在设置操作过程中按“删除”键可返回上层按“免提”键则立即退出设置状态停顿的时间若大于60秒钟话机也会自动退出设置状态。
1》设置日期/时间：在按“设置”键显示“SET 12345678”→按1→显示“1dATE 2-CL”→按1选“d2009 01-01”设置年月日或按2选“C L00-01”设置小时-分钟→确定所选项目后按“设置”键然后按数字键输入数字→按“删除”键再选其他设置或都按“免提”键退出。
一、本机主要功能特点：1.大容量中文电话簿。
2.200组24位电话号码，6位汉字名片存储及浏览功能，长期保存，掉电不丢失。
3.可以与手机SIM卡的电话本相互转存。
4.中英文输入，拼音输入法，笔画输入法。
5.来电自动显示电话本名字。
6.FSK/DTMF双制式兼容来电显示。
7.40组16位来电信息存储，20组24位去电信息存储，掉电不丢失。
8.可显示日历，时钟，拨号，通话计时，新信息数，新来电数等信息。
9.预拨号功能，可编辑，删改未拨出号码。
10.本地区号过滤功能。
11.闪断，暂停功能，并且时长可设。
12.32位重拨功能。
13.智能背光功能。
14.20组16位来电黑名单功能。
15.1位出局码设置，方便小交换或虚拟网用户的来电回拨和使用IP功能。
16.6首原唱歌曲铃声，9首和弦音效，来电语音报号。
17.数字答录功能，可录99组留言信息，1.组主人留言，每条录音长度可达2分钟。
18.通话录音功能,每段录音长达21分钟。
19.遥控操作功能。
20.两组亲情号码键。
二、各部件功能图示三、使用说明菜单操作主菜单中包含：1.名片簿 2.通话记录 3.读卡 4.铃声 5.话机设置。
在挂机或摘机状态下，按<菜单/确认>键进入主菜单，按<上翻/快进>或<下翻/重听>键选择，按<菜单/确认>键进入相应的菜单操作，按<返回/退出>键返回上一级菜单：1.名片簿：名片簿子菜单包含: 1.新增名片,2.浏览名片，3.清空名片，用户可按<上翻/快进>或<下翻/重听>键选择，按<菜单/确认>键进入相应的菜单操作：新增名片: 可以新建一组电话名片，最多可建立200组名片。
名片包括姓名、电话。
进入新增名片以后，屏幕提示您输入姓名，此时话机默认拼音输入法，您可以按<输入法转换>键选择英文大小写、数字、拼音输入法、笔画输入法。
在输入的过程中您可以按<删除/挂断>键删除已输入的字符。
—、使用注意事项1、电话机应安装在干燥、通风、无腐蚀气体的地方．2、来电显示功能必须要本地电信局开通并向电信局申请才能显示对方号码．没有开通来电显示的地方不影响话机普通功能使用．二、主要功能1、8种普通铃声+ 1组贵宾铃声，普通铃声可选。
2、DTMF／FSK多制式兼容，来电自动识别。
3、来电30组(16位显示)，去电5组(16位显示)，贵宾35组，回拨功能．4、键盘设置防盗功能．5，全自动IP(32位)快速、保密拨号．6、机械锁―0 ‖．7、预拨号及消号、回拨功能．8、2位出局码，适应虚拟网．9、本地区号过滤功能．三、操作说明1、铃声设置挂机状态下连续按―铃声选择‖犍，当LCD屏幕显示―TING 1至8 ‖，表示有八种铃声可选．2、功能设置挂机状态按―设置‖键进入设置菜单，LCD显示―SET 1 DRTE ‖ ，此时用上、下查健可改变设置项，再按设置键进入该项设置。
在设置完成该项后，按设置键进入下一项设置。
所有设置均用上、下查键修改该具体设置项．用―删除‖键退出设置状态．具体设置如下：(1)日期／时间设置：按―设置‖键LCD显示―SET 1 DRTE ‖，此时按设置键确认。
进入设置后，年的显示闪烁，可按上、下查键修改，完成后再按设置健进入月的设置，修改方法与年的设置相同，再按设置键可依次修改日、小时和分钟。
小时和分钟的设置可分十位和个位分别设置．(2)设置区域码(即本地区号)：LCD会提示―SET 2 CODE ‖ ，此时按设置键确认，LCD会显示―CODE - - - - - ‖，进入区号的设置，第一个―-‖闪烁(若已设置了区号，则显示设置的区号，区号第一个号码闪烁)。
按上、下查健可设置或修改为0－9，完成第一位设置后，按设置键进入第二位设置，以此类推。
如北京用户则设置区域码为：CODE 010--。
(3)设置出局码：LCD提示―SEt 3 PCODE‖，按设置键确认，LCD会显示―PCODE - - ‖，第一个―-‖闪烁(若已设置了出局码，则显示已设置的号码，号码的第一位闪烁)。
HCD6238(28)P/TSD01目录1 本机特点 ------------------------ 12 安装方法 ------------------------ 13 使用说明 ------------------------ 14 功能操作 ------------------------ 65 电路原理图 ---------------------- 86 常见故障及处理 ------------------- 97 有毒有害物质申明表 ---------------- 98 售后服务 ------------------------10设置了IP号码后，预拨号、翻查来去电或贵宾号码后按IP键，可将所设置的IP号码先拨出，待IP号码拨完后，再自动拨出所需呼叫的号码。
注：当锁“0”时，话机将禁止使用IP功能。
■ 去电查询在挂机或摘机状态，按“去电”键进入去电翻查状态，然后再“上查”或“下查”键可查阅去电信息；在挂机状态，长按“*” 键3秒，也可进入去电翻查状态。
■ 音量/贵宾功能在挂机状态下按“音量/贵宾”键为铃声大小调节，免提摘机状态时为音量大小调节功能（铃声音量为4级循环可调，免提音量为2级循环可调，默认为最大档）。
在来电查询状态下，循环按“音量/贵宾”键可存储或取消该号码为贵宾号码。
■ 重拨功能摘机状态下按“重拨/暂停”键，重拨前次所拨号码（最大32位）。
■ 暂停功能拨号、预拨号期间，按“重拨/暂停”键为暂停功能，暂停时间为3.6秒。
■ 闪断/设置功能在挂机状态下，按“闪断/设置”键为功能设置键。
在摘机状态下，按“闪断/设置”键话机装自动收线600毫秒，时间长短可设置，参见闪断时间设置操作说明。
6 常见故障及处理故障无法显示来电号码请向邮局咨询您的话机是否申请来电显示服务请拔掉外线，约20分钟后重新插上外线再试可能接了防盗分线器，请取消防盗分线器操作出现异常按任意键不起作用显示号码不全处理7 有毒有害物质申明表部件名称说明书、彩盒、纸箱其他部件塑胶壳印刷电路板主件LCD屏金属导电胶曲、直线铅(Pb)汞(Hg)镉(Cd)六价铬(Cr+6)多溴联苯(PBB)多溴二苯醚(PBDE)有毒有害物质或元素:表示该有毒有害物质在该部件的所有均质材料中的含量均在SJ/T11363-2006标准规定的限量要求以下。

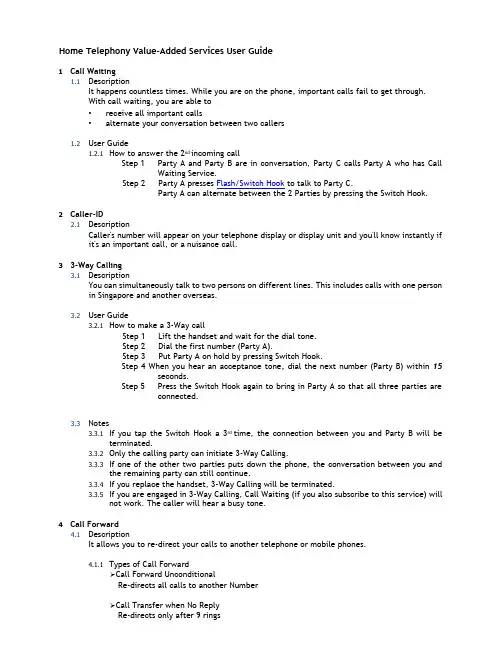

Home Telephony Value-Added Services User Guide1Call Waiting1.1DescriptionIt happens countless times. While you are on the phone, important calls fail to get through.With call waiting, you are able to•receive all important calls•alternate your conversation between two callers1.2User Guide1.2.1How to answer the 2nd incoming callStep 1 Party A and Party B are in conversation, Party C calls Party A who has CallWaiting Service.Step 2 Party A presses Flash/Switch Hook to talk to Party C.Party A can alternate between the 2 Parties by pressing the Switch Hook.2Caller-ID2.1DescriptionCaller's number will appear on your telephone display or display unit and you'll know instantly if it's an important call, or a nuisance call.33-Way Calling3.1DescriptionYou can simultaneously talk to two persons on different lines. This includes calls with one person in Singapore and another overseas.3.2User Guide3.2.1How to make a 3-Way callStep 1 Lift the handset and wait for the dial tone.Step 2 Dial the first number (Party A).Step 3 Put Party A on hold by pressing Switch Hook.Step 4 When you hear an acceptance tone, dial the next number (Party B) within 15seconds.Step 5 Press the Switch Hook again to bring in Party A so that all three parties areconnected.3.3Notes3.3.1If you tap the Switch Hook a 3rd time, the connection between you and Party B will beterminated.3.3.2Only the calling party can initiate 3-Way Calling.3.3.3If one of the other two parties puts down the phone, the conversation between you andthe remaining party can still continue.3.3.4If you replace the handset, 3-Way Calling will be terminated.3.3.5If you are engaged in 3-Way Calling, Call Waiting (if you also subscribe to this service) willnot work. The caller will hear a busy tone.4Call Forward4.1DescriptionIt allows you to re-direct your calls to another telephone or mobile phones.4.1.1Types of Call Forward➢C all Forward UnconditionalRe-directs all calls to another Number➢C all Transfer when No ReplyRe-directs only after 9 rings➢C all Transfer when BusyRe-directs only when the line is busy4.2User Guide4.2.1To activate Call Forward UnconditionalStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 2 1 0 x x x x x x x x # where x x x x x x x x is the phone numberthat you wish to transfer your calls to.Step 3 Hear acceptance tone, and then replace thehandset. If you do not hear the acceptance tone, repeat Steps 1and 2.4.2.2To de-activate Call Forward UnconditionalStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 2 1 1 #Step 3 Hear acceptance tone, and then replace the handset.4.2.3To activate Call Forwarding when No ReplyStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 2 2 0 x x x x x x x x # where x x x x x x x x is the phone numberthat you wish to transfer your calls to.Step 3 Hear acceptance tone, and then replace thehandset. If you do not hear the acceptance tone, repeat Steps 1and 2.4.2.4To de-activate Call Forwarding when No ReplyStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 2 2 1 #Step 3 Hear acceptance tone, and then replace the handset.4.2.5To activate Call Forwarding when BusyStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 2 3 0 x x x x x x x x# where x x x x x x x x is the phone numberthat you wish to transfer your calls to.Step 3 Hear acceptance tone, and then replace thehandset. If you do not hear the acceptance tone, repeat Steps 1and 2.4.2.6To de-activate Call Forwarding when BusyStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 2 3 1 #Step 3 Hear acceptance tone, and then replace the handset.4.3Notes4.3.1If customer uses <# 210 xxxxxxxx #> to activate Call Forward, it must be deactivated with<# 211 #>. This also applies to <# 220 xxxxxxxx #> and <# 221 #>.4.3.2Call Forward must be cancelled before activating Call Forward When No Reply and CallForward When Busy.4.3.3Call Forward When No Reply and Call Forward When Busy can be activated at the sametime provided that the calls are diverted to the same designated number or differentnumber.5Caller Number Non-Display5.1DescriptionTo allow the subscriber to withhold the telephone number information on all calls made from the subscriber line.5.2User Guide5.2.1To activate Caller Non-IDStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 3 3 0 #5.2.2To de-activate Caller Non-IDStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 3 3 1 #6Unlisted Number Service6.1DescriptionUnlist your telephone numbers in Phone Book, Enquiry 100 and Electronic Listing (Internet).7Do Not Disturb7.1DescriptionIt allows you to programme your phone to re-direct all incoming calls to a standard message inEnglish that says the subscriber is not available.Incoming Calls▪will not receive incoming callsOutgoing Calls▪repeated tone will be heard when you lift up the handset (if DND is activated).▪tone will last 4 to 5 seconds before the usual dial tone comes on.▪can still make outgoing calls when DND service is activated.▪wait for the dial tone before dialing the required number.7.2User Guide7.2.1To activate Do Not DisturbStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 7 3 0 #Step 3 Hear acceptance tone, and then replace the handset.Step 4 To confirm that DND has been programmed, just dial your own number from yourphone.Step 5 You'll hear the recorded message.7.2.2To de-activate Do Not DisturbStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 7 3 1 #Step 3 Hear acceptance tone, and then replace the handset.8Phone Lock8.1DescriptionIt prevents unauthorized outgoing calls from your phone.It’s available in barring of: STD & Audioline•STD, Local* & Audioline•STD, IDD, Budget Call & Audioline•STD, IDD, Budget Call, Local* & Audioline•IDD & Budget Call(* Local does not include barring of 999, 995 & 1608.)8.2User Guide8.2.1To activate Phone LockStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 5 7 1 PIN # whereby default PIN is ‘1 2 3 4 5’.Step 3 Hear acceptance tone.Step 4 To confirm,When your phone is locked, you will hear a SingTel recorded message if youtry to make a barred call.Note The phone will function normally for incoming calls.8.2.2To de-activate Phone LockStep 1 Lift the handset and wait for the dial tone.Step 2 Key # 5 7 0 PIN # whereby default PIN is ‘1 2 3 4 5’.Step 3 Hear acceptance tone.Note You may make outgoing calls as usual. However, you need to relock the phoneagain to prevent unauthorised outgoing calls.9VoiceMail9.1DescriptionIt answers your calls when your line is busy. It takes messages (each message up to 2 minute) when your call is not answered (after 6 rings). Messages can be retrieved from any telephone (local or overseas).Please note there will be roaming rates for overseas retrieval9.2User Guide9.2.1How to retrieve VoiceMail messages in your mailboxStep 1 Lift the handset and wait for the dial tone.Step 2 Press ‘1383’, or 02 62341383 (Malaysia) or +65 62341383 (overseas).Step 3 Enter PIN # whereby default PIN is ‘1 1 2 2’.Note 1 If you are retrieving from another phone, enter your 8-digit Home Digital Linenumber followed by #. You will hear a voice message informing you of thenumber of new messages.2Please ensure that you are using a different PIN if you also subscribed toVoiceMail Service.3VoiceMail cannot co-exist with Caller Alert.。

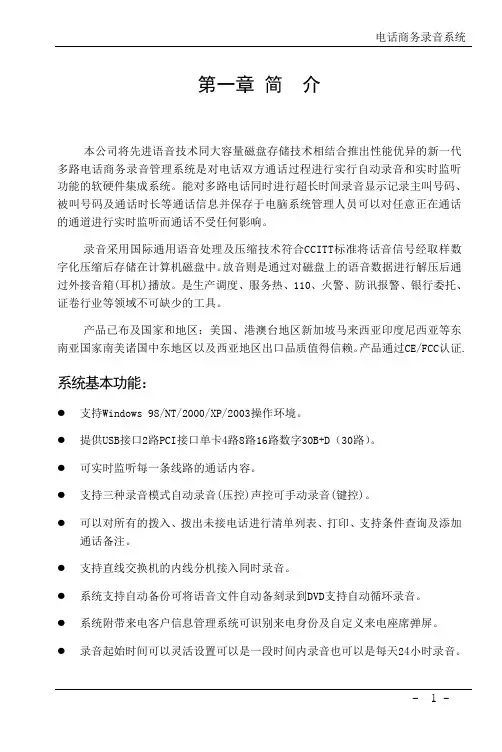

第一章简介本公司将先进语音技术同大容量磁盘存储技术相结合推出性能优异的新一代多路电话商务录音管理系统是对电话双方通话过程进行实行自动录音和实时监听功能的软硬件集成系统。
能对多路电话同时进行超长时间录音显示记录主叫号码、被叫号码及通话时长等通话信息并保存于电脑系统管理人员可以对任意正在通话的通道进行实时监听而通话不受任何影响。
录音采用国际通用语音处理及压缩技术符合CCITT标准将话音信号经取样数字化压缩后存储在计算机磁盘中。
放音则是通过对磁盘上的语音数据进行解压后通过外接音箱(耳机)播放。
是生产调度、服务热、110、火警、防讯报警、银行委托、证卷行业等领域不可缺少的工具。
产品已布及国家和地区：美国、港澳台地区新加坡马来西亚印度尼西亚等东南亚国家南美诸国中东地区以及西亚地区出口品质值得信赖。
产品通过CE/FCC认证.系统基本功能：●支持Windows 98/NT/2000/XP/2003操作环境。
●提供USB接口2路PCI接口单卡4路8路16路数字30B+D（30路）。
●可实时监听每一条线路的通话内容。
●支持三种录音模式自动录音(压控)声控可手动录音(键控)。
●可以对所有的拨入、拨出未接电话进行清单列表、打印、支持条件查询及添加通话备注。
●支持直线交换机的内线分机接入同时录音。
●系统支持自动备份可将语音文件自动备刻录到DVD支持自动循环录音。
●系统附带来电客户信息管理系统可识别来电身份及自定义来电座席弹屏。
●录音起始时间可以灵活设置可以是一段时间内录音也可以是每天24小时录音。
●用户可在特殊号码表里自定义不录音的电话号码如拨打95555,163上网录音系统不启动录音）。
●系统具有完整的操作日志可以记录对系统的所有操作。
●支持每个用户对某些线路拥有操作的权限可设定不同等级的密码保护除了系统管理员使用最高级的密码外还有用户密码、录音文档查询密码等多种保护措施。
●线路适用于普通电话外线、分机内线、ISDN引出的模拟线、无线对讲机的音频输出线等。
