常用金属材料热处理方法

金属材料热处理方法有几种？各有什么特点？金属材料热处理方法有退火、谇火及回火，渗碳、氮化及氰化等。

(1) 退火处理退火处理按工艺温度条件的不同，可分为完全退火、低温退火和正火处理。

①完全退火是把钢材加热到Ac3 (此时铁素体开始溶解到奥氏体中，指铁碳合金平衡图中Ac3，即临界温度）以上20〜30℃，保温一段时间后，随炉温缓冷到400〜500(，然后在空气中冷却。

完全退火适用于含碳量小于0.83%的铸造、锻造和焊接件。

目的是为了通过相变发生重结晶，使晶粒细化，减少或消除组织的不均匀性，适当降低硬度，改善切削加工性，提高材料的韧性和塑性，消除内应力。

② 低温退火是一种消除内应力的退火方法。

对钢材进行低温退火时.先以缓慢速度加热升温至500〜600匸，然后经充分的保温后缓慢降温冷却。

低温退火（消除内应力退火）主要适用于铸件和焊接件，是为了消除零件铸造和焊接过程中产生的内应力，以防止零件在使用工作中变形。

采用这种退火方法，钢材的结晶组织不发生变化。

③ 正火是退火处理中的一种变态，它与完全退火不同之处在于零件的冷却是在静止的空气中，而不是随炉缓慢降温冷却。

正火处理后的晶粒比完全退火更细，增加了材料的强度和韧性，减少内应力，改善低碳钢的切削性能。

正火处理主要适合那些无需调质和淬火处理的一般零件和不能进行淬火和调质处理的大型结构零件。

正火时钢的加热温度为753〜900°C。

(2) 淬火及回火处理淬火可分整体淬火和表面淬火，淬火后的钢一般都要进行回火。

回火是为了消除或降低淬火钢的残余应力，以使淬火后的钢内纟且织趋于稳定。

钢材淬火后为了得到不同的硬度，回火温度可采用几种温度段。

① 淬火后低温回火目的是为了降低钢中残余应力和脆性、而保持钢淬火后的高硬度和耐磨性，硬度在HRC58〜64范围内。

适合于各种工具、渗碳零件和滚动轴承。

回火温度为150〜250匸。

② 淬火后中温回火目的是为了保持钢材有一定的韧性、在此基础上提高其弹性和屈服极限。

热处理的种类热处理是金属材料加工中常用的一种工艺方法，通过对金属材料进行加热和冷却，改变其组织结构和性能。

热处理过程中，温度、时间和冷却速率是关键因素，不同的热处理方法可以使金属材料获得不同的组织和性能。

下面将介绍几种常见的热处理方法。

1. 退火退火是最常用的热处理方法之一，通过加热金属到适当温度后，保温一段时间，然后缓慢冷却至室温。

退火可以消除金属材料的内部应力，提高延展性和韧性，改善加工性能。

退火的应用范围广泛，适用于各种金属材料。

2. 淬火淬火是将金属材料加热到临界温度以上，然后迅速冷却至室温的热处理方法。

淬火可以使金属材料获得高硬度和高强度，但也会产生较高的脆性。

淬火适用于需要高硬度和高强度的金属制品，如刀具、弹簧等。

3. 回火回火是在淬火后，将金属材料重新加热到适当温度，保温一段时间后冷却至室温的热处理方法。

回火可以减轻淬火引起的脆性，提高金属材料的韧性和塑性。

回火一般用于淬火后的金属制品，以提高其综合性能。

4. 热处理强化热处理强化是通过对金属材料进行多次热处理，使其组织结构更加致密，从而提高强度和硬度。

热处理强化一般包括固溶处理和时效处理两个步骤。

固溶处理是将金属材料加热到固溶温度，保温一段时间后迅速冷却，使固溶体中的溶质均匀分布。

时效处理是将固溶体再次加热到较低温度，保温一段时间后冷却，使金属材料获得细小、均匀的析出物，进一步提高强度和硬度。

5. 氮化处理氮化处理是将金属材料暴露在含氮气体的高温环境中，使金属表面形成氮化物层的热处理方法。

氮化处理可以提高金属材料的表面硬度和耐磨性，同时改善其耐腐蚀性能。

氮化处理广泛应用于切削工具、轴承等金属制品。

热处理是一种重要的金属加工工艺，可以改变金属材料的组织结构和性能，提高其机械性能和耐用性。

不同的热处理方法适用于不同的金属材料和要求，通过合理选择和控制热处理参数，可以使金属制品获得理想的性能。

4CrW2Si合金工具钢4CrW2Si合金工具钢特性及适用范围：4CrW2Si耐冲击工具用钢，4CrW2Si既可做冷作模具钢，又可做热作模具钢。

4 CrW2Si合金工具钢是在铬硅钢的基础上加入2.00%~2.50%(质量分数)的钨而成的，因而在具有一定淬透性和高温强度同时，在回火状态下可能获得较高的韧性。

主要用于制作高冲击载荷下操作的工具，如风动工具、錾子、冲裁切边复合模、冲模、冷切用的剪刀等冲剪工具，以及部分小型热作模具。

参考对应钢号：我国GB标准钢号是4CrW2Si，日本JIS标准钢号SKS41，美国AISI/SAE标准钢号S1 ，德国标准钢号35WCRV7/45WCRV7。

4CrW2Si合金工具钢化学成份：碳 C ：0.35～0.45硅Si：0.80～1.10锰Mn：≤0.40硫S ：≤0.030磷P ：≤0.030铬Cr：1.00～1.30镍Ni：允许残余含量≤0.25铜Cu：允许残余含量≤0.30钨W ：2.00～2.504CrW2Si合金工具钢力学性能：硬度：退火,217～179HB,压痕直径4.1～4.5mm;淬火,≥53HRC4CrW2Si合金工具钢热处理规范及金相组织：热处理规范：试样淬火860～900℃,油冷。

4CrW2Si合金工具钢交货状态：钢材以退火状态交货。

[1]45号钢,是GB中的叫法,JIS中称为:S45C,ASTM中称为1045,080M46,DIN称为: C45 。

[编辑本段]化学成分含碳（C）量是0.42~0.50%，Si含量为0.17~0.37%，Mn含量0.50~0.80%，C r含量<=0.25%。

[编辑本段]处理方法热处理推荐热处理温度：正火850，淬火840，回火600.45号钢为优质碳素结构用钢,硬度不高易切削加工,模具中常用来做模板,梢子,导柱等,但须热处理。

1. 45号钢淬火后没有回火之前，硬度大于HRC55（最高可达HRC62）为合格。

金属热处理方案简介金属热处理是一种通过加热和冷却金属材料来改变其物理和机械性质的过程。

本文档将介绍金属热处理的基本原理和常见的热处理方案。

热处理的基本原理金属热处理的目标是通过改变金属内部的晶体结构来改善其性能。

这可以通过以下几种方式实现：1. 固溶处理：将金属加热至高温，使其溶解，然后迅速冷却，以形成均匀的固溶体结构。

2. 相变处理：通过控制金属的冷却速率和温度，使其发生相变，从而改变其组织结构和性能。

3. 淬火：将金属加热至适当温度，然后迅速冷却，以产生硬而脆的组织结构。

4. 回火：将淬火后的金属再次加热至较低温度，然后缓慢冷却，以减少脆性并增加韧性。

5. 预应力处理：通过在金属制品上施加预定的应力，以提高其抗拉强度和弯曲性能。

常见的热处理方案以下是一些常用的金属热处理方案：1. 空气淬火：将金属加热至适当温度，然后将其暴露在自然空气中进行冷却。

这种方法适用于低碳钢等较低强度的材料。

2. 水淬火：将金属加热至适当温度，然后将其迅速浸入冷却介质（通常是水）中进行冷却。

这种方法适用于高碳钢等高强度的材料。

3. 油淬火：将金属加热至适当温度，然后将其迅速浸入冷却介质（通常是油）中进行冷却。

这种方法适用于中碳钢等中等强度的材料。

4. 回火退火：将淬火后的金属加热至较低温度，然后缓慢冷却。

这种方法既可以提高金属的韧性，又可以降低其硬度。

5. 固溶处理：将金属加热至高温，使其溶解，然后迅速冷却。

这种方法可用于调整金属的硬度和强度。

请注意，热处理方案的选择应根据具体金属材料的成分和要求来确定，并且需要遵循相关的标准和规范。

以上是关于金属热处理方案的简要介绍，希望对您有所帮助。

如有任何疑问，请随时与我们联系。

金属热处理原理与工艺金属热处理是指对金属材料进行加热处理来改变其组织结构和性质的一种方法。

这种方法可以通过控制加热温度和保温时间等参数来实现不同的处理效果。

金属热处理可以改善金属的硬度、强度、韧性、延展性、耐磨性、耐腐蚀性等性能，从而满足不同的工业应用需求。

金属热处理的原理金属热处理的原理基于金属的组织结构和性质随温度的变化而变化。

当金属材料受到热加工时，温度升高会导致金属晶粒的尺寸增加，晶粒之间的间距变大，这使得金属的塑性和韧性增加。

而当金属材料受到冷加工时（如锻造、轧制），由于冷加工过程中金属材料处于冷却状态，因此晶粒不会发生明显的变形，而是保持原来的晶粒组织。

这种组织结构会使金属变得更加硬而脆，但相应的韧性和延展性会降低。

金属热处理的工艺金属热处理的工艺包括加热、保温和冷却等步骤。

根据不同的处理效果，这些步骤的温度和时间可以做出相应的调整。

以下是几种常见的金属热处理方法：1. 灭火处理：灭火处理是指将金属加热至高温后迅速冷却至室温的处理过程。

这种处理可以改变金属的组织结构，从而提高其硬度和强度。

灭火处理通常适用于需要较高硬度和强度的金属制品。

2. 固溶处理：固溶处理是指将金属加热至一定温度后进行保温，使固态的金属中的固溶体中的扰动原子可以逸出到基体里。

这种处理可以改变金属的组织结构，从而提高其韧性和延展性。

固溶处理通常适用于需要具有良好机械性能和耐腐蚀性的金属制品。

3. 时效处理：时效处理是指将金属加热至一定温度进行保温，然后迅速冷却后再进行再加热保温的过程。

这种处理可以使金属的晶粒长大并沉淀出一些固相化合物，从而提高金属的强度和硬度。

时效处理通常适用于需要高强度和高韧性的金属制品。

4. 钝化处理：钝化处理是指将金属制品加热至一定温度后，在空气或氧化性环境中，使其表面形成一层韧性较强的氧化皮。

这种处理可以使金属制品具有较好的耐腐蚀性。

金属热处理是一种重要的金属加工工艺，可以通过控制加热温度、保温时间和冷却速率等参数来实现不同的处理效果，以满足不同的工业应用需求。

常用金属材料热处理规范热处理是指通过加热、保温和冷却等工艺方法，使金属材料在固态下发生化学、物理或机械性能变化的过程。

热处理可以提高金属材料的硬度、强度、韧性、耐磨性等性能，从而满足具体的应用要求。

下面将介绍几种常用金属材料的热处理规范。

1.碳钢的退火处理碳钢是最常见的金属材料之一，经过退火处理后可以提高其塑性和韧性。

通常将碳钢加热至800-900°C，保温时间由材料厚度决定，通常是每25mm厚度增加1小时。

然后将材料冷却到室温，这样可以得到具有良好塑性和韧性的碳钢。

2.不锈钢的固溶处理不锈钢具有优良的耐腐蚀性能，但在焊接后会出现晶间腐蚀的问题。

固溶处理是为了解决晶间腐蚀问题而进行的热处理过程。

通常将不锈钢加热至1050-1150°C，保温时间取决于材料的厚度。

然后将材料迅速冷却到室温，这样可消除晶界处的过饱和元素，减少晶界的碳化物析出，从而提高不锈钢的耐腐蚀性能。

3.铸铁的正火处理铸铁是一种含碳量较高的金属材料，通过正火处理可以提高其硬度和强度。

通常将铸铁加热至850-950°C，保温时间由材料的厚度决定，通常是每25mm厚度增加1小时。

然后将材料冷却到室温。

正火处理可以改善铸铁的组织和性能，提高其机械性能。

4.铝合金的时效处理铝合金具有良好的强度和韧性，但在加工过程中可能会出现软化现象。

时效处理是为了提高铝合金的强度和稳定性的热处理过程。

通常将铝合金加热至150-200°C，保温时间由材料的合金组成决定，通常是几小时至几十小时。

然后将材料迅速冷却到室温。

以上是几种常用金属材料的热处理规范，不同的金属材料可能需要不同的热处理工艺。

在进行热处理时，需要严格控制加热温度、保温时间和冷却速度等参数，以保证热处理的效果。

同时，需要根据具体应用要求选择适当的热处理工艺，以获得期望的材料性能。

金属材料的常用热处理工艺热处理是指通过加热和冷却等过程对金属材料进行加工和改性的一种方法。

通过热处理，可以改变金属材料的组织结构、物理性能和力学性能，从而提高其使用性能。

下面将介绍几种常用的金属材料热处理工艺。

1. 淬火淬火是通过快速冷却金属材料，使其迅速从高温状态转变为室温状态的热处理工艺。

淬火可以增强金属材料的硬度和强度，改善其耐磨性和耐腐蚀性。

淬火一般分为两个步骤：加热和冷却。

加热过程中，金属材料被加热到临界温度以上，以使石墨化和蓝晶质的形成，然后迅速冷却以形成马氏体。

2. 回火回火是将已经淬火的金属材料加热到较低的温度，然后进行慢速冷却的热处理工艺。

回火可以降低金属材料的硬度和脆性，提高其韧性和塑性。

回火过程中，金属材料的晶粒尺寸会增大，同时还会发生析出硬化。

3. 钝化钝化是一种通过在金属材料表面生成一层致密和稳定的氧化物膜来提高其耐腐蚀性能的热处理工艺。

主要适用于不锈钢和铝合金等材料。

钝化可以通过两种方法实现：化学钝化和电化学钝化。

化学钝化是将金属材料浸泡在酸性或碱性溶液中，使其表面生成一层氧化物膜；而电化学钝化则是通过在电解液中进行电化学处理，使材料表面生成一层致密的氧化膜。

4. 固溶处理固溶处理是指将固溶体或合金加热到高温，使其中的溶质原子溶解在基体中，然后迅速冷却以形成固溶体的一种热处理工艺。

固溶处理可以改变金属材料的组织结构和物理性能，提高其强度、硬度和耐腐蚀性。

常见的固溶处理方法包括固溶退火和固溶析出。

5. 淬硬与回火淬硬与回火是淬火和回火两种热处理工艺的组合。

淬硬与回火通常应用于高碳钢和合金钢等材料。

首先，将材料加热并进行淬火，然后通过回火来调整其硬度和韧性。

这种处理方法可以同时提高材料的硬度和韧性，以获得最佳的力学性能。

以上介绍了几种金属材料常用的热处理工艺，包括淬火、回火、钝化、固溶处理和淬硬与回火。

这些工艺可以根据需要，通过改变加热温度、保温时间和冷却速度等参数进行调控，以达到最好的材料性能。

常用金属材料及热处理金属是人类社会重要的材料之一，广泛应用于各行各业。

常见的金属材料包括铁、铝、铜、钢等。

在使用金属材料的过程中，为了改善其性能，常常需要对其进行热处理。

下面将介绍一些常用的金属材料和其热处理方法。

1.铁：铁是一种性能优良的金属材料，常用于制作建筑结构、机械零件等。

铁的热处理方法有退火、正火、淬火和回火等。

退火可以降低材料的硬度，提高其塑性和延展性；正火可以提高材料的韧性和强度；淬火可以使材料获得高硬度和耐磨性；回火可以降低材料的脆性，并改善其强度和韧性。

2.铝：铝是一种轻质金属，常用于制造飞机、汽车等产品。

铝的热处理方法有固溶处理、时效硬化等。

固溶处理可以改善铝的强度和塑性；时效硬化可以在固溶处理基础上，进一步提高铝的强度和硬度。

3.铜：铜是一种导电性能优良的金属材料，常用于制造导线、电路板等。

铜的热处理方法有退火、退火软化等。

退火可以消除铜材料中的应力，改善其韧性和延展性；退火软化可以使铜材料变得更加易加工。

4.钢：钢是一种优质的金属材料，常用于制造建筑结构、机械零件等。

钢的热处理方法有退火、正火、淬火和回火等。

不同的钢材在热处理时的温度和时间以及冷却速度等参数都有所差异，可以根据具体需要来选择合适的热处理方法，以获得理想的性能。

此外，还有许多其他金属材料也需要经过热处理来改善其性能，比如镍、锌、锡等。

热处理方法的选择应根据具体的金属材料以及使用要求来确定。

综上所述，金属材料在使用过程中，经常需要进行热处理来改善其性能。

不同的金属材料有不同的热处理方法，通常包括退火、正火、淬火和回火等。

通过热处理可以改变金属材料的组织结构和性能，使其达到更加理想的状态。

热处理技术在金属材料的应用中起着重要的作用，对于提高产品质量和使用寿命具有重要意义。

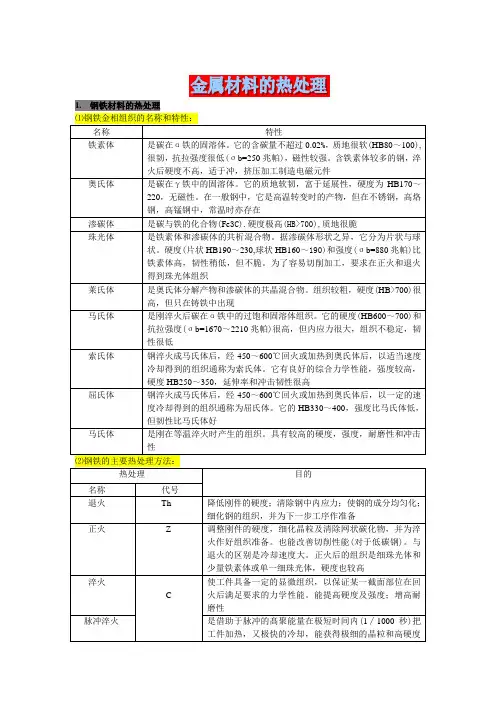

一、常见热处理方法名称操作方法目的应用退火将钢件加热到Ac3+30~50度或Ac1+30~50度或Ac1以下的温度（可以查阅有关资料）后，一般随炉温缓慢冷却。

1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。

1.适用于合金结构钢、碳素工具钢、合金工具钢、高速钢的锻件、焊接件以及供应状态不合格的原材料；2.一般在毛坯状态进行退火。

正火将钢件加热到Ac3或Accm 以上30~50度，保温后以稍大于退火的冷却速度冷却。

1.降低硬度，提高塑性，改善切削加工与压力加工性能；2.细化晶粒，改善力学性能，为下一步工序做准备；3.消除冷、热加工所产生的内应力。

正火通常作为锻件、焊接件以及渗碳零件的预先热处理工序。

对于性能要求不高的低碳的和中碳的碳素结构钢及低合金钢件，也可作为最后热处理。

对于一般中、高合金钢，空冷可导致完全或局部淬火，因此不能作为最后热处理工序。

淬火将钢件加热到相变温度Ac3或Ac1以上，保温一段时间，然后在水、硝盐、油、或空气中快速冷却。

淬火一般是为了得到高硬度的马氏体组织，有时对某些高合金钢（如不锈钢、耐磨钢）淬火时，则是为了得到单一均匀的奥氏体组织，以提高耐磨性和耐蚀性。

1.一般用于含碳量大于百分之零点三的碳钢和合金钢；2.淬火能充分发挥钢的强度和耐磨性潜力，但同时会造成很大的内应力，降低钢的塑性和冲击韧度，故要进行回火以得到较好的综合力学性能。

回火将淬火后的钢件重新加热到Ac1以下某一温度，经保温后，于空气或油、热水、水中冷却。

1.降低或消除淬火后的内应力，减少工件的变形和开裂；2.调整硬度，提高塑性和韧性，获得工作所要求的力学性能；3.稳定工件尺寸。

1.保持钢在淬火后的高硬度和耐磨性时用低温回火；在保持一定韧度的条件下提高钢的弹性和屈服强度时用中温回火；以保持高的冲击韧度和塑性为主，又有足够的强度时用高温回火；2.一般钢尽量避免在230~280度、不锈钢在400~450度之间回火，因为这时会产生一次回火脆性。

金属材料的热处理技术热处理是金属加工中的一项重要工艺，通过控制材料的温度和冷却速率，可以改善材料的机械性能和耐腐蚀性能。

本文将介绍几种常见的金属材料热处理技术及其应用。

1. 固溶处理固溶处理是指将金属材料加热至其固溶温度，使固态溶质原子溶解于晶格中，随后迅速冷却固定溶质原子的位置。

固溶处理可以提高金属的韧性和延展性，并改善材料的热稳定性。

常见的固溶处理方法包括快速淬火和退火。

2. 淬火处理淬火是将金属材料加热至其临界温度以上，并迅速冷却至室温，以获得高硬度和高强度的材料。

常用的淬火介质包括水、油和空气。

淬火处理能够增强金属的硬度和强度，但会降低其韧性。

因此，在实际应用中，需要根据具体要求进行适当的回火处理，以平衡硬度和韧性。

3. 回火处理回火是将淬火材料加热至较低的温度，并保持一段时间后冷却。

回火处理可以消除淬火过程中产生的内应力，并提高材料的塑性和韧性。

回火温度和时间的选择对于材料的性能具有重要影响，需要根据具体材料进行调整。

4. 热轧处理热轧是指将金属材料加热至较高温度，随后通过辊压等方式进行塑性变形。

热轧处理可以改变金属的晶粒结构和形状，提高材料的强度和塑性。

热轧处理通常用于生产板材、线材和型材等。

5. 等温处理等温处理是指将金属材料加热至其临界温度，在该温度下保持一段时间后冷却。

等温处理能够改善金属的晶格结构，提高材料的强度和韧性。

常见的等温处理方法包括时效处理和孪生处理。

6. 淬蓝处理淬蓝处理是指将金属材料经过淬火后，再进行加热，使其表面出现深蓝色的氧化膜。

淬蓝处理可以提高金属材料的表面硬度和耐磨性，常用于制造工具和刀具等。

7. 焊后热处理在金属焊接之后，常常需要对焊接区域进行热处理，以消除焊接过程中产生的应力和组织不均匀性。

常见的焊后热处理方法包括应力消除退火和再结晶退火。

总结起来，金属材料的热处理技术是一项关键的加工工艺，可以显著改善材料的性能，提高其在工程应用中的可靠性和耐久性。

常用热处理方法有哪些常用的热处理方法主要包括退火、正火、淬火、淬火+回火和表面改性等。

以下将详细介绍这些常用的热处理方法。

1. 退火（Annealing）：退火是通过加热材料到一定温度，然后缓慢冷却的热处理方法。

退火可以改善材料的机械性能和物理性质，消除内应力，提高材料的塑性和韧性。

退火分为全退火、完全退火、球化退火等，常用于金属的冷变形加工后，或者是为了减小材料内的残余应力。

2. 正火（Normalizing）：正火是将材料加热到适当温度，然后空气冷却的热处理方法。

正火可以提高材料的强度和硬度，改善材料的韧性，使晶粒细化。

正火适用于对材料进行均匀加热处理，特别适用于低碳钢。

3. 淬火（Quenching）：淬火是将材料加热到适当温度，然后迅速冷却的热处理方法。

淬火可以使材料达到高硬度和高强度，但同时也会使材料变脆。

常见的淬火介质有水、油、盐水等。

淬火适用于需要高硬度、高强度和较低韧性的材料，如工具钢、轴承钢等。

4. 淬火+回火（Quenching and Tempering）：淬火+回火是将材料先进行淬火处理，然后在适当温度下保温一段时间，最后进行空气冷却的热处理方法。

淬火+回火可以同时提高材料的硬度和韧性，使材料达到一种较好的强度和韧性平衡。

淬火+回火适用于需要兼具硬度、强度和韧性的材料。

5. 表面改性（Surface Modification）：表面改性是通过改变材料表面的物理、化学特性，以提高材料的耐磨性、耐腐蚀性等性能的方法。

常见的表面改性方法有氮化、硬质合金涂层、渗碳等。

表面改性可以延长材料的使用寿命、提高性能，并且不改变材料的基本组织和性能。

总结来说，常用的热处理方法包括退火、正火、淬火、淬火+回火和表面改性等。

不同的热处理方法可以根据不同的材料和要求来选择，以提高材料的性能、延长使用寿命。

调质热处理指的是金属热处理的方法。

将金属在固态范围内通过一定方式的加热、保温和冷却处理程序，使金属的性能和显微组织获得改善或改变，这种工艺方法称为热处理。

根据热处理的目的不同，有不同的热处理方法，主要可分为下述几种：（1）退火（代号Th）：在退火热处理炉内，将金属按一定的升温速度加热到临界温度以上300~500℃左右，其显微组织将发生相变或部分相变，例如钢被加热到此温度时，珠光体将转变为奥氏体。

然后保温一段时间，再缓慢冷却（一般为随炉冷却）至室温出炉，这整个过程称为退火处理。

退火的目的是清除热加工时产生的内应力，使金属的显微组织均匀化（得到近似平衡的组织），改善机械性能（例如降低硬度，提高塑性、韧性和强度等），改善切削加工性能等等。

视退火处理工艺的不同，可分为普通退火、双重退火、扩散退火、等温退火、球化退火、再结晶退火、光亮退火、完全退火、不完全退火等多种退火工艺方式。

（2）正火（代号Z）：在热处理炉内，将金属按一定的升温速度加热到临界温度以上200~600℃左右，使显微组织全部变成均匀的奥氏体（例如钢在此温度时，铁素体完全转变为奥氏体，或者二次渗碳体完全溶解于奥氏体），保温一段时间，然后置于空气中自然冷却（包括吹风冷却和堆放自然冷却，或者单件在无风空气中自然冷却等多种方法），这整个过程称为正火处理。

正火是退火的一种特殊形式，由于其冷却速度比退火快，能得到较细的晶粒和均匀的组织，使金属的强度和硬度有所提高，具有较好的综合机械性能。

（3）淬火（代号C）：在热处理炉内，将金属按一定的升温速度加热到临界温度以上300~500℃左右，使显微组织全部转变成均匀的奥氏体，保温一段时间，然后快速冷却（冷却介质包括水、油、盐水、碱水等等），获得马氏体组织，可显着提高金属的强度、硬度和耐磨性等等。

淬火时的快速冷却导致的急剧组织转变会产生较大的内应力，并使脆性增大，因此必须随后及时进行回火处理或时效处理，以获得高强度与高韧性相配合的性能，一般较少仅仅采用淬火处理的工艺。

金属材料的热处理方法金属材料的热处理方法是通过控制材料的加热和冷却过程，改变其组织和性能的方法。

热处理可以提高材料的硬度、强度、韧性和耐腐蚀性等性能，并且可以使材料达到特定的性能要求。

下面我将介绍几种常见的金属热处理方法。

1.回火回火是通过将淬火后的金属材料加热至适当温度，然后控制冷却速率，使其在固态下进行与淬火相对应的组织和性能调整的一种热处理方法。

回火可以减轻残余应力，提高材料的韧性和可加工性，降低硬度和强度。

2.淬火淬火是将金属材料加热至临界温度以上，然后快速冷却至室温以下的热处理方法。

淬火可以使材料获得高硬度和高强度，这是由于快速冷却过程中形成了马氏体组织而引起的。

淬火通常可分为水淬、油淬和气冷等不同方式，不同淬火介质可以得到不同的组织结构，从而影响材料的性能。

3.时效处理时效处理是将金属材料在合适的温度下保温一定时间，然后进行适当的冷却处理。

时效处理可以使材料的强度和韧性得到调整和提高，并且还可以调整材料的析出相和分布，从而控制材料的性能。

4.固溶处理固溶处理是将金属材料加热至固溶温度，然后进行充分保温，再进行快速冷却的热处理方法。

固溶处理主要用于合金材料，目的是将固溶体中的溶质原子溶解在基体中，从而调整材料的组织和性能。

5.正火正火是将金属材料加热至适宜的温度，然后进行适当冷却的热处理方法。

正火可以提高材料的韧性和延展性，常用于中碳钢的热处理过程中。

6.退火退火是将金属材料加热至一定温度，然后进行适当的冷却，目的是消除材料内部的应力、提高可塑性和韧性，并改善材料的冷加工性能。

退火通常可分为全退火、球化退火、过共析退火等不同类型。

以上是金属材料常见的一些热处理方法，每种方法都有其特定的温度和时间要求，不同的金属材料和工件形状也会影响到热处理的方法选择。

在实际应用中，需要根据具体要求和工艺特点选择合适的热处理方法，以获得所需的材料性能。

四种常见热处理方法热处理是一种通过加热和冷却金属材料来改变其物理和机械性能的方法。

在工程领域中，热处理是非常重要的，它可以使金属材料获得所需的硬度、韧性、强度等性能，从而满足不同工程需求。

在本文中，我们将介绍四种常见的热处理方法，它们分别是退火、正火、淬火和回火。

首先，我们来介绍退火。

退火是通过加热金属到一定温度，然后缓慢冷却至室温的方法。

这种方法可以减轻金属内部的应力，改善其塑性和韧性，同时还能提高金属的加工性能。

退火通常用于软化高碳钢、合金钢等材料，以便进行后续的加工和成形。

其次，正火是一种通过加热金属至适当温度，然后在空气中冷却的方法。

正火可以使金属材料获得适当的硬度和强度，同时还能提高其耐磨性和耐蚀性。

正火通常用于低碳钢、合金钢等材料的热处理，以提高其机械性能和使用寿命。

接下来，我们介绍淬火。

淬火是一种通过将加热至临界温度的金属材料迅速冷却的方法。

这种方法可以使金属获得高硬度和高强度，但同时也会使其变得脆性增加。

淬火通常用于高碳钢、合金钢等材料的热处理，以获得高硬度和耐磨性。

最后，我们来介绍回火。

回火是一种通过将经过淬火处理的金属材料加热至较低温度，然后冷却的方法。

这种方法可以降低金属的脆性，提高其韧性和塑性，同时还能减轻内部应力。

回火通常用于经过淬火处理的高碳钢、合金钢等材料，以提高其韧性和塑性。

综上所述，退火、正火、淬火和回火是四种常见的热处理方法，它们分别适用于不同类型的金属材料，可以使金属获得所需的性能，满足工程需求。

在实际工程应用中，选择合适的热处理方法对于提高材料的性能和延长使用寿命非常重要。

希望本文的介绍能够对读者有所帮助，谢谢。
