电磁继电器基本知识介绍

电磁铁电磁继电器知识点
电磁铁和电磁继电器是电磁学中的两个重要应用。

电磁铁是一种利用电流通入导线，产生磁场，从而使铁芯有磁化现象的装置。

电磁继电器则是利用电磁铁原理制造的电学、机械一体化的零部件，用于控制或传递电信号。

电磁铁的基本原理是安培定律。

根据安培定律，电流经过导线时，会形成一个磁场。

如果将导线绕成一个圈或螺旋形，其中心就会产生一个较强的磁场，这也就是电磁铁的工作原理。

电磁铁通常由铁芯和线圈两部分组成。

铁芯是由钢片或合金制成的，用来增强磁场，线圈则是绕在铁芯上的导线。

电磁铁的应用非常广泛。

例如，电磁锁、电磁炉、电磁阀等都是利用电磁铁的原理实现的。

电磁铁的优点是可控性强、速度快、响应灵敏，但也有一些缺点，如发热量大、功耗高等。

电磁继电器是一种将电信号转换为机械运动的电器装置。

它由固定铁心、动铁心、弹簧、触头等部分组成。

当电流通过线圈时，固定铁心和动铁心之间会产生磁力，使得动铁心受到吸引而运动。

当动铁心移动到一定位置时，触头就会闭合或断开，从而控制电路的断开或闭合。

电磁继电器广泛应用于各种电气控制系统中，如家庭电器、汽车电路、机器人等。

它具有控制精度高、可靠性好、寿命长等优点，能够满足不同应用场合的需要。

综上所述，电磁铁和电磁继电器是电磁学中的两个重要应用，它们都利用电流产生磁场的原理，实现了不同的功能。

在实际应用中，我们需要根据具体情况选择不同的装置，以便更好地满足各种需求。

电磁式继电器的选择与参数介绍继电器常见问题解决方法电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。

电磁电磁式继电器包括继电器基座和可插拔功率触点继电器（带手动操作和集成状态LED）,直插式连接,2PDT,输入电压: 230V AC/220VDC。

电磁继电器的特性参数1线图使用的电源及功率它是指继电器使用的电源是直流还是交流电，以及线圈消耗的额定功率。

2线圈电阻它是指线圈的电阻值大小。

假如知道了继电器的额定工作电压和线圈电阻，便可依据欧姆定律求出继电器的额定工作电流。

3额定工作电压（电流）它是指继电器能够牢靠工作的电压或电流。

继电器工作时，继电器线圈输入电压或电流应等于这一数值。

一种型号的继电器为能适应不同电路的使用要求，它有多种额定工作电压或工作电流.一般用规格号加以区分。

4吸合电压（电流）它是指继电器从释放状态、到达吸合工作时的最小电压或最小电流。

此时继电器吸合是不牢靠的，又称它为动作电压（电流）。

5择放电压（电流）它是指继电器从吸合状态转换到释放状态时的最大电压或最大电流。

6触点负荷它是指触点能够承受的最大负载本领继电器触点在工作时的电压或电流审不应超过该项的规定值，否则会将触点损伤。

继电器是一种基本的电气设备，它用来打开或关闭确定数量相互独立的电路。

这种操作是利用由电压掌控的线圈绕组所产生的电磁场来实现的。

当输入量（电、磁、声、光、热）达到确定值时，输出量将发生跳动式变化的自动掌控器件。

继电器是一种电掌控器件，是一种用小电流去掌控大电流运作的一种“自动开关”，是在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

选择继电器时，应紧要考虑电源种类、触点的额定电压和额定电流、线圈的额定电压或额定电流、触点组合方式及数量，吸合时间及释放时间等因素。

电动机工作情况按其起动电流的1.1～1.3倍整定。

一般绕线转子异步电动机的起动电流按 2.5倍额定电流考虑，笼型异步电动机的起动电流按5—7倍额定电流考虑。

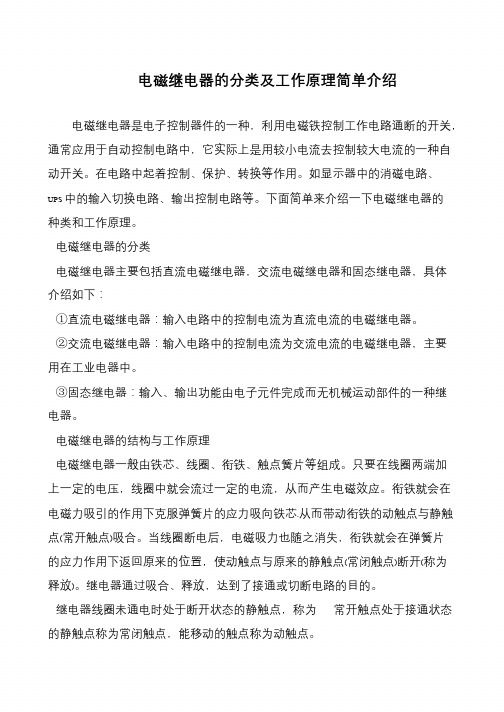

电磁继电器的分类及工作原理简单介绍
电磁继电器是电子控制器件的一种，利用电磁铁控制工作电路通断的开关，通常应用于自动控制电路中，它实际上是用较小电流去控制较大电流的一种自动开关。

在电路中起着控制、保护、转换等作用。

如显示器中的消磁电路、UPS 中的输入切换电路、输出控制电路等。

下面简单来介绍一下电磁继电器的种类和工作原理。

电磁继电器的分类
电磁继电器主要包括直流电磁继电器，交流电磁继电器和固态继电器，具体介绍如下：
①直流电磁继电器：输入电路中的控制电流为直流电流的电磁继电器。

②交流电磁继电器：输入电路中的控制电流为交流电流的电磁继电器，主要用在工业电器中。

③固态继电器：输入、输出功能由电子元件完成而无机械运动部件的一种继电器。

电磁继电器的结构与工作原理
电磁继电器一般由铁芯、线圈、衔铁、触点簧片等组成。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应。

衔铁就会在电磁力吸引的作用下克服弹簧片的应力吸向铁芯.从而带动衔铁的动触点与静触点(常开触点)吸合。

当线圈断电后，电磁吸力也随之消失，衔铁就会在弹簧片
的应力作用下返回原来的位置，使动触点与原来的静触点(常闭触点)断开(称为释放)。

继电器通过吸合、释放，达到了接通或切断电路的目的。

继电器线圈未通电时处于断开状态的静触点，称为常开触点处于接通状态的静触点称为常闭触点，能移动的触点称为动触点。

电磁继电器工作原理电磁继电器是一种应用广泛的电气控制器件，其工作原理基于电磁感应和电磁力的作用。

本文将详细介绍电磁继电器的工作原理，包括其结构组成、工作过程及应用领域等方面。

一、结构组成电磁继电器一般由线圈、动铁芯、静铁芯、触点等部分组成。

1. 线圈：线圈是电磁继电器的控制部分，它由导线绕制成，连接在电源和控制信号源之间。

2. 动铁芯：动铁芯位于线圈中心，可在电磁力的作用下进行吸合和脱离运动。

动铁芯的吸合和脱离决定了触点的闭合和断开。

3. 静铁芯：静铁芯位于动铁芯的上方或下方，用于增强电磁效应，使电磁力更加集中。

4. 触点：触点是电磁继电器的输出部分，当线圈激励电流通过时，动铁芯受到电磁力的作用，使触点闭合或断开。

二、工作过程电磁继电器的工作过程可以分为两个阶段：激磁阶段和保持阶段。

1. 激磁阶段：当携带控制信号的电流通过继电器的线圈时，线圈内产生磁场。

这个磁场使得位于线圈上方或下方的静铁芯磁化，进而使动铁芯被吸引。

2. 保持阶段：当线圈的电流达到一定数值后，静铁芯的磁化会通过动铁芯传导到触点上，并使触点保持闭合状态。

在这个状态下，即使控制信号电流消失，触点仍然保持闭合。

三、应用领域电磁继电器广泛应用于电气控制领域，常见的应用场景有以下几个方面：1. 自动控制系统：电磁继电器可以作为控制系统中的开关元件，实现电路的连接和断开，从而完成各种功能要求。

2. 电力系统：在电力系统中，电磁继电器可用于过载保护、短路保护、欠压保护、接地保护等方面，确保电力系统的安全运行。

3. 通信系统：电磁继电器在通信系统中可以用于信号的转接、放大、隔离等功能，确保通信系统的正常运行。

4. 机械设备控制：在机械设备中，电磁继电器可以用于启动、制动、方向控制等方面，实现对机械设备的控制和保护。

综上所述，电磁继电器是一种基于电磁感应和电磁力作用的电气控制器件。

通过线圈产生的磁场，使动铁芯受到吸引力，从而实现触点的闭合和断开。

初中物理电磁铁电磁继电器知识点汇总
1、电磁铁：
定义：插有铁芯的通电螺线管。

特点：①电磁铁的磁性有无可由通断电控制，通电有磁性，断电无磁性；
②电磁铁磁极极性可由电流方向控制；
③影响电磁铁磁性强弱的因素：电流大小、线圈匝数、：电磁铁的电流越大，它的磁性越强；电流一定时，外形相同的电磁铁，线圈匝数越多，它的磁性越强。

2、电磁继电器：
电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置。

电磁继电器是利用电磁铁来控制工作电路的一种开关。

电磁继电器的结构：电磁继电器由电磁铁、衔铁、弹簧、动触点和静触点组成，其工作电路由低压控制电路和高压工作电路组成。

3、扬声器：
扬声器是将电信号转化成声信号的装置，它由固定的永久磁体、线圈和锥形纸盆构成。

扬声器的工作原理：线圈通过如图下所示电流时，受到磁体吸引而向左运动；当线圈通过方向相反的电流时，受到磁体排斥而向右运动。

由于通过线圈的电流是交变电流，它的方向不断变化，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

继电器的用途和工作原理一、继电器的工作原理和特性继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流去控制较大电流的一种“自动开关”。

故在电路中起着自动调节、安全保护、转换电路等作用。

1、电磁继电器的工作原理和特性电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。

只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样吸合、释放，从而达到了在电路中的导通、切断的目的。

对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”；处于接通状态的静触点称为“常闭触点”。

2、热敏干簧继电器的工作原理和特性热敏干簧继电器是一种利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附件组成。

热敏干簧继电器不用线圈励磁，而由恒磁环产生的磁力驱动开关动作。

恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。

3、固态继电器（SSR）的工作原理和特性固态继电器是一种两个接线端为输入端，另两个接线端为输出端的四端器件，中间采用隔离器件实现输入输出的电隔离。

固态继电器按负载电源类型可分为交流型和直流型。

按开关型式可分为常开型和常闭型。

按隔离型式可分为混合型、变压器隔离型和光电隔离型，以光电隔离型为最多。

继电器应用领域按外形尺寸分类定义微型继电器最长边尺寸不大于10mm 的继电器超小型继电器最长边尺寸大于10mm ，但不大于25mm 的继电器小型继电器最长边尺寸大于25mm ，但不大于50mm 的继电器按触点负载分类定义微功率继电器小于0.2A 的继电器。

继电器基础知识定义：化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种路等作用。

分类：1）电磁继电器：利用输入电路内电流在电磁铁铁芯与衔铁间产生的吸力作用而工作的一种电气继电器。

[4]2）固体继电器：指电子元件履行其功能而无机械运动构件的，输入和输出隔离的一种继电器。

[4]3）温度继电器：当外界温度达到给定值时而动作的继电器。

[4]4）舌簧继电器：利用密封在管内，具有触电簧片和衔铁磁路双重作用的舌簧动作来开，闭或转换线路的继电器。

[4]5）时间继电器：当加上或除去输入信号时，输出部分需延时或限时到规定时间才闭合或断开其被控线路继电器。

[4]6）高频继电器：用于切换高频，射频线路而具有最小损耗的继电器。

[4] 7）极化继电器：有极化磁场与控制电流通过控制线圈所产生的磁场综合作用而动作的继电器。

继电器的动作方向取决于控制线圈中流过的的电流方向。

[4]8）其他类型的继电器：如光继电器，声继电器，热继电器，仪表式继电器，霍尔效应继电器，差动继电器等。

工作原理和特性1电磁式继电器一般由铁芯、线圈、衔铁、触点等组成。

工作时，在线圈两端加上一定的电压，线圈中就会有电流通过，产生电磁效应，衔铁就在电磁力吸引作用下克服反弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点（常开触点）吸合。

当线圈断电后，电磁的吸力随之消失，衔铁就会在弹簧的反作用力下返回原来的位置，使动触点与原来的静触点（常闭触点）吸合。

这样的吸合、释放动作，就达到（电咱）导通断开目的。

对于继电器的“常开”、“常闭”可以这样来区分；继电器线圈未通电进处于断开状态的为静触点，称为“常开触点”，处于接通状态的静触点称为“常闭触点”。

2热敏干簧继电器是利用热敏磁性材料检测和控制温度的新型热敏开关。

它由感温磁环、恒磁环、干簧管、导热安装片、塑料衬底及其他一些附御组成。

热敏干簧继电器不用线圈励磁，而是由恒磁环产生的磁力驱动开关动作。

因此，恒磁环能否向干簧提供磁力是感温磁环的温控特性决定的。

电磁继电器的原理与应用一、电磁继电器的概述电磁继电器是一种常用的电器控制设备，通过电磁原理来控制大电流的开关。

它由电磁系统和机械系统两部分组成，具有开关容量大、可靠性高、适用范围广等特点。

本文将介绍电磁继电器的工作原理以及其在各个领域的应用。

二、电磁继电器的工作原理1. 电磁继电器的基本结构电磁继电器由线圈、铁芯、触点和外壳等部分组成。

其中，线圈通过通电产生电磁场，使铁芯磁化，进而吸引触点闭合或断开，实现电路的开关控制。

2. 电磁继电器的工作过程当电磁继电器的线圈通电时，线圈产生的磁场使铁芯磁化。

磁化后的铁芯吸引触点，使触点闭合或断开，从而改变电路的通断状态。

当线圈断电时，铁芯失去磁化，触点恢复原来的状态。

3. 电磁继电器的工作特点•使用方便：只需要输入较小的电流或电压即可控制较大的电流或电压。

•可靠性高：触点闭合或断开的动作稳定可靠。

•耐久性强：由于线圈只在通电瞬间工作，所以寿命较长。

三、电磁继电器的应用领域1. 工业自动化领域•机械控制：电磁继电器作为控制信号，可以用于控制起动、停止、转向等机械设备。

•传感器信号处理：通过电磁继电器，可以实现对传感器信号的处理和转换。

•自动化生产线：电磁继电器作为自动化生产线的控制元件，可以实现设备状态的监控和控制。

2. 电力系统•电力传输与配电：电磁继电器在电力系统中常用于电流、电压、频率等参数的监测和控制。

•故障保护：电磁继电器可用于电力系统的过载保护、短路保护和接地保护等。

3. 汽车领域•车辆控制：电磁继电器常用于车辆的启动、熄火、车窗升降等控制系统。

•灯光控制：电磁继电器能够控制车辆的前大灯、雾灯等照明设备。

4. 家居设备•家用电器：电磁继电器可用于家电设备的电源控制和功能控制。

•安防设备：电磁继电器在家庭安防系统中常用于门禁控制、报警器控制等。

5. 通信系统•信号处理：电磁继电器可用于通信系统中不同信号间的处理和转换。

•通信设备控制：电磁继电器可用于通信设备的启动、停止和状态控制。
