第六章 放大电路中的反馈自测题一、在括号内填入“√”或“×”,表明下列说法是否正确。
(1)若放大电路的放大倍数为负,则引入的反馈一定是负反馈。
( ) (2)负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
( )(3)若放大电路引入负反馈,则负载电阻变化时,输出电压基本不变。
( ) (4)阻容耦合放大电路的耦合电容、旁路电容越多,引入负反馈后,越容易产生低频振荡。
( )解:(1)× (2)√ (3)× (4)√二、已知交流负反馈有四种组态:A .电压串联负反馈B .电压并联负反馈C .电流串联负反馈D .电流并联负反馈 选择合适的答案填入下列空格内,只填入A 、B 、C 或D 。
(1)欲得到电流-电压转换电路,应在放大电路中引入 ; (2)欲将电压信号转换成与之成比例的电流信号,应在放大电路中引入 ;(3)欲减小电路从信号源索取的电流,增大带负载能力,应在放大电路中引入 ;(4)欲从信号源获得更大的电流,并稳定输出电流,应在放大电路中引入 。
解:(1)B (2)C (3)A (4)D三、判断图T6.3所示各电路中是否引入了反馈;若引入了反馈,则判断是正反馈还是负反馈;若引入了交流负反馈,则判断是哪种组态的负反馈,并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或f s u A 。
设图中所有电容对交流信号均可视为短路。
图T 6.3解:图(a )所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L31321f 32131 R R R R R R A R R R R R Fu ⋅++≈++= 式中R L 为电流表的等效电阻。
图(b )所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图(c )所示电路中引入了电压串联负反馈。
第6章放大电路中的反馈一、选择题在输入量不变的情况下,若引入反馈后(),则说明引入的反馈是负反馈。
[北京科技大学2011研]A.输入电阻增大B.输出量增大C.净输入量增大D.净输入量减小【答案】D【解析】根据反馈的效果可以区分反馈的极性,使放大电路净输入量减小的反馈称为负反馈,反之为正反馈。
二、判断题1.放大电路引入深度负反馈,则Xi≈Xf。
()[北京科技大学2011研]【答案】√【解析】深度负反馈的实质是在近似分析中忽略净输入量,所以Xi≈Xf。
2.为了提高输入电阻,降低输出电阻,应当引入串联电流负反馈。
()[北京科技大学2011研]【答案】×【解析】为了提高输入电阻,可以采用串联负反馈,为了降低输出电阻,可以采用电压负反馈,因此采用串联电压负反馈。
三、计算分析题1.图6-1(a)、(b)所示为两个反馈电路。
试指出在这两个电路中,分别由哪些元器件组成了放大通路?哪些元器件组成了反馈通路?分别是何种反馈?设放大器是理想的运放,试写出电路的电压放大倍数的表达式。
[中山大学2003研](a)(b)图6-1解:(1)在图6-1(a)中,运放A l为放大电路,运放A2及R2为反馈通路。
由于当输出电压为零时A2的同向输入端大小为零,反馈为零,所以是电压反馈。
反馈端与输入端由同一端相连,故为并联反馈,此电路为电压并联负反馈。
因为放大器都为理想的运放,所以有虚断和虚短。
则有由上面的式子可以得到电压的放大倍数为(2)在图6-1(b)中,运放A l为放大电路。
运放A2、电阻R2和电阻R3组成反馈通路。
当输出为零时,反馈电压也为零,是电压反馈,反馈端与输入端从不同段影响输入,为串联反馈,此电路为电压串联负反馈。
因为放大器都为理想的运放,所以有虚断和虚短。
则有由上式可得,电压的放大倍数为2.一电流并联负反馈电路的交流通路如图6-2所示。
设R cl=5kΩ,R c2=5kΩ,R E2=1kΩ,R f=15kΩ,R s=5kΩ,βl=β2=50,r bel=r BE2=1kΩ,r CE=100kΩ,试求放大器的电压增益、输入电阻和输出电阻。

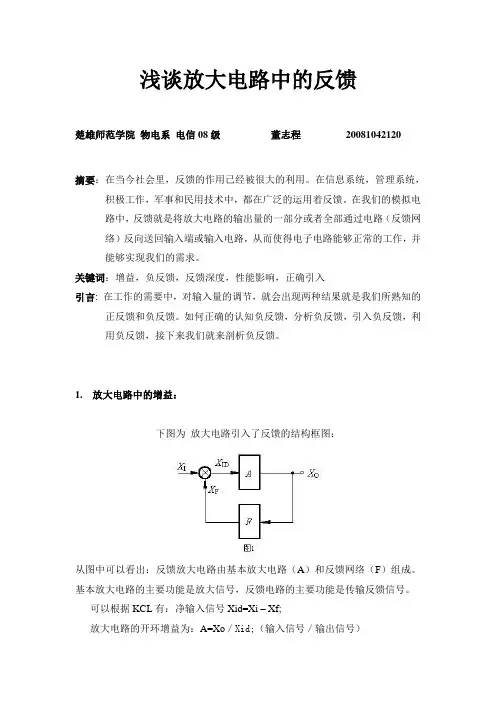

浅谈放大电路中的反馈楚雄师范学院物电系电信08级董志程20081042120摘要:在当今社会里,反馈的作用已经被很大的利用。
在信息系统,管理系统,积极工作,军事和民用技术中,都在广泛的运用着反馈。
在我们的模拟电路中,反馈就是将放大电路的输出量的一部分或者全部通过电路(反馈网络)反向送回输入端或输入电路,从而使得电子电路能够正常的工作,并能够实现我们的需求。
关键词:增益,负反馈,反馈深度,性能影响,正确引入引言: 在工作的需要中,对输入量的调节,就会出现两种结果就是我们所熟知的正反馈和负反馈。
如何正确的认知负反馈,分析负反馈,引入负反馈,利用负反馈,接下来我们就来剖析负反馈。
1. 放大电路中的增益:下图为放大电路引入了反馈的结构框图:从图中可以看出:反馈放大电路由基本放大电路(A)和反馈网络(F)组成。
基本放大电路的主要功能是放大信号,反馈电路的主要功能是传输反馈信号。
可以根据KCL有:净输入信号Xid=Xi – Xf;放大电路的开环增益为:A=Xo/Xid;(输入信号/输出信号)放大电路的闭环增益为:Af=Xo/Xi;(注:所谓闭环是指不接入负载,而开环则是接入了负载)反馈系数为:F=Xf/Xo;(输入信号/输出信号)经过上面几式的总结化简可以得到:反馈电路增益Af=A/(1+AF)可以看出在引入负反馈之后,放大电路的闭环增益Af发生了变化,其大小和(1+AF)这一因数有关。
2. 反馈深度(1+AF)(1+AF)是衡量反馈程度的重要指标,负反馈电路中所有性能的改变都和(1+AF)有关。
我们就把(1+AF)称为反馈深度,而将AF称为放大电路的环路增益。
经过分析可以得出如下的信息:a.如果︱1+AF︱>1,则︱Af︱<︱A︱。
即是引入了负反馈后,增益减小了,这种反馈就称为负反馈。
b.如果︱1+AF︱< 1,则︱Af︱>︱A︱.即是引入了反馈之后,增益增大了,这种反馈就称为正反馈。
