第六章放大电路中的反馈
6.1 反馈的基本概念及判断方法
6.1.1 反馈的基本概念

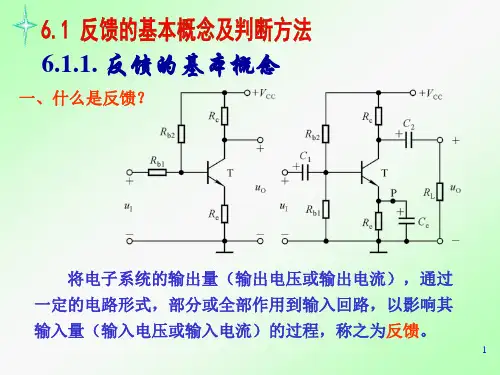

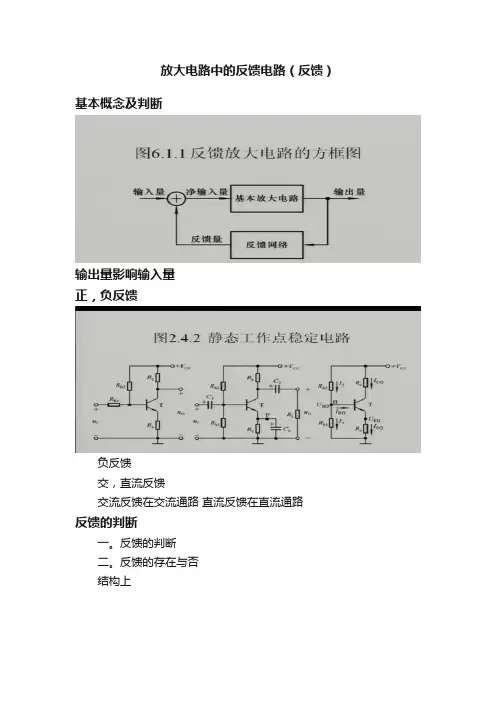

一、反馈（回授）的概念（图6.1.1）
将输出量的一部分或全部，通过一定电路形式作用到输入回路，用来影响其输入量的措施称为反馈。
二、正反馈与负反馈
1.净输入量：基本放大电路的输入信号；
2.正反馈：使放大电路净输入量增大的反馈；反馈结果使输出量的变化增大的反
馈。
3.负反馈：使放大电路净输入量减小的反馈；反馈结果使输出量的变化减小的反
馈。（图2.4.2）
三、直流反馈与交流反馈
1.直流反馈：（图
2.4.2）反馈量中只含有直流量；直流通路中存在的反馈；影响
静态工作点。
2.交流反馈：（图2.4.2中去掉旁路电容）反馈量中只含有交流量；交流通路中存
在的反馈；影响放大电路性能。
6.1.2 反馈的判断
一、反馈存在与否的判断（图6.1.2）
1.是否存在将输出回路与输入回路相连接的反馈通路；
2.反馈通路是否影响了放大电路的净输入。利用叠加定理可以理解输入端有无输
出量的作用结果。
二、反馈极性的判断（瞬时极性法）（图6.1.3）（图6.1.4）
1.规定电路输入信号在某一时刻对地的极性；
2.逐级判断电路中各相关点的电流流向和电位极性；
（1）三极管：若基极正极性，则动态电流从c到e；
（2）运放：同相端加正极性，输出端输出正极性；
3.判断输出信号的极性；
4.判断反馈信号的极性；
5.反馈信号使放大电路的净输入信号增大与否。
6.注：反馈量仅仅决定于输出量，而与输入量无关，分析反馈极性时，可将输出
量视为作用于反馈网络的独立源。
三、直流反馈与交流反馈的判断（图6.1.5）（图6.1.6）
根据交直流通路来判断
例6.1.1判断正反馈、负反馈，直流的还是交流的？（图6.1.7）
6.2 负反馈放大电路的四种基本组态
负反馈放大电路即为引入交流负反馈的放大电路。
6.2.1 负反馈放大电路分析判别要点
一、从输出端判断：电压负反馈、电流负反馈
1.电压负反馈：反馈信号取自输出电压；
2.电流负反馈：反馈信号取自输出电流；
3.判别方法：输出电压置0法。图6.2.6、图6.2.7
二、从输入端判断：串联负反馈、并联负反馈
1.串联负反馈：反馈量与输入量以电压方式叠加；
2.并联负反馈：反馈量与输入量以电流方式叠加；
3.判别方法：输入信号与反馈信号的连接方式，如果连接在同一个端子上，为并
联；不在同一个端子上，为串联。
（从而构成了四种负反馈组态）
6.2.2四种负反馈组态
（讲解顺序：判断有无反馈；找出反馈网络；组态判别；输入信号样式；稳定方式讲解，以输入信号不变，而其他原因引起的输出信号改变为例）
一、电压串联负反馈(图6.2.2)
输入信号为电压源，稳定输出电压。
二、电流串联负反馈(图6.2.3)
输入信号为电压源，稳定输出电流。
三、电压并联负反馈(图6.2.4)
输入电流源，稳定输出电压。
四、电流并联负反馈(图6.2.5)
输入信号电流源，稳定输出电流
五、例：图6.2.8、图6.2.9
6.3 负反馈放大电路的方块图及一般表达式
6.3.1 负反馈放大电路的方块图表示法（图6.3.1）
一、反馈网络：所有与反馈系数有关的元器件所构成的网络。
二、 各信号间的关系：f
i i X X X -=' 三、 中频段各信号间的关系：f
i
i X X X -='
四、 基本放大电路的放大倍数：i
X X A '= 0
五、 反馈系数：0
X
X F
f
= 六、 负反馈放大电路的放大倍数：F
A A X F A X X A X X A i i i i o f +=
'+''==1 七、 电路的环路放大倍数：i
f X
X F A
'= 八、 中频段时的表达式：AF
A A f +=
1
九、 引入深度负反馈时的表达式：（说明了什么）F
A f 1≈
十、 正反馈：0十一、 自激振荡：电路在输入量为0时就有输出，1-=F A
。 十二、 注意：通常的负反馈放大电路是指中频段的反馈极性，当进入其他频段时，产生的
相移可能对某一特定频率产生正反馈。
6.3.2 四种组态电路的方块图 (图6.3.2)
一、 将负反馈放大电路的基本放大电路与反馈网络均看成为二端口网络，则不同反馈组
态表明两个网络的不同连接方式，由于不同组态的输入输出信号及反馈信号不同，所以不同组态中，各个量的物理意义及量纲也不同；
二、 电压串联负反馈电路中：（各输入输出量、反馈系数、电路开环放大倍数、闭环放大
倍数的定义公式）
三、 电流串联负反馈电路中： 四、 电压并联负反馈电路中： 五、 电流并联负反馈电路中： （表6.3.1）
6.3.3 负反馈放大电路的基本放大电路
一、 将负反馈放大电路中信号传递并不是单向的，因为反馈网络是双向的，因此在反馈
输出信号的同时，还将输入信号引导输出端。因此将新的基本放大电路分离出来，
