第6章放大电路中的反馈一、选择题在输入量不变的情况下，若引入反馈后（），则说明引入的反馈是负反馈。
[北京科技大学2011研]A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小【答案】D【解析】根据反馈的效果可以区分反馈的极性，使放大电路净输入量减小的反馈称为负反馈，反之为正反馈。
二、判断题1．放大电路引入深度负反馈，则Xi≈Xf。
（）[北京科技大学2011研]【答案】√【解析】深度负反馈的实质是在近似分析中忽略净输入量，所以Xi≈Xf。
2．为了提高输入电阻，降低输出电阻，应当引入串联电流负反馈。
（）[北京科技大学2011研]【答案】×【解析】为了提高输入电阻，可以采用串联负反馈，为了降低输出电阻，可以采用电压负反馈，因此采用串联电压负反馈。
三、计算分析题1．图6-1（a）、（b）所示为两个反馈电路。
试指出在这两个电路中，分别由哪些元器件组成了放大通路?哪些元器件组成了反馈通路?分别是何种反馈?设放大器是理想的运放，试写出电路的电压放大倍数的表达式。
[中山大学2003研]（a）（b）图6-1解：（1）在图6-1（a）中，运放A l为放大电路，运放A2及R2为反馈通路。
由于当输出电压为零时A2的同向输入端大小为零，反馈为零，所以是电压反馈。
反馈端与输入端由同一端相连，故为并联反馈，此电路为电压并联负反馈。
因为放大器都为理想的运放，所以有虚断和虚短。
则有由上面的式子可以得到电压的放大倍数为（2）在图6-1（b）中，运放A l为放大电路。
运放A2、电阻R2和电阻R3组成反馈通路。
当输出为零时，反馈电压也为零，是电压反馈，反馈端与输入端从不同段影响输入，为串联反馈，此电路为电压串联负反馈。
因为放大器都为理想的运放，所以有虚断和虚短。
则有由上式可得，电压的放大倍数为2．一电流并联负反馈电路的交流通路如图6-2所示。
设R cl＝5kΩ，R c2＝5kΩ，R E2＝1kΩ，R f＝15kΩ，R s＝5kΩ，βl＝β2＝50，r bel＝r BE2＝1kΩ，r CE＝100kΩ，试求放大器的电压增益、输入电阻和输出电阻。
第六章集成运算放大器习题及答案1、由于 ，集成电路常采用直接耦合，因此低频性能好，但存在 。
2、共模抑制比K CMR 是 ，因此K CMR 越大，表明电路的 。
3、电流源不但可以为差分放大器等放大电路 ，而且可以作为放大电路的 来提高放大电路的电压增益，还可以将差分放大电路双端输出 。
4、一般情况下，差动电路的共模电压放大倍数越大越好，而差模电压放大倍数越小越好。
（ ）5、在输入信号作用下，偏置电路改变了各放大管的动态电流。
（ ）6、有源负载可以增大放大电路的输出电流。
（ ）7、用恒流源取代长尾式差分放大电路中的发射极电阻Re ，将使电路的 （ ） A.差模放大倍数数值增大 B.抑制共模信号能力增强 C.差模输入电阻增大8、在差动电路中，若单端输入的差模输入电压为20V ，则其共模输入电压为（ ）。
A. 40VB. 20VC. 10VD. 5V 9、电流源的特点是（ ）。
A 交流电阻小，直流电阻大；B 交流电阻大，直流电阻小； C. 交流电阻大，直流电阻大； D. 交流电阻小，直流电阻小。
10、关于理想运算放大器的错误叙述是（ ）。
A ．输入阻抗为零，输出阻抗也为零；B ．输入信号为零时，输出处于零电位；C ．频带宽度从零到无穷大；D ．开环电压放大倍数无穷大 11、（1）通用型集成运放一般由哪几部分电路组成？每一部分常采用哪种基本电路？对每一部分性能的要求分别是什么？（2）零点漂移产生的原因是什么？抑制零点漂移的方法是什么?12、已知一个集成运放的开环差模增益A id 为100dB ，最大输出电压峰-峰值U opp =±10V,计算差模输入电压u i （即u +-u -）为10μV,0.5mV ，-200μV 时的输出电压u 0。
13、如图所示电路参数理想对称，晶体管的β均为50 ,r bb ′=100Ω，U BEQ = 0.7。
试计算R W 滑动端在中点时VT 1管和VT 2管的发射极静态电流I EQ ，以及动态参数A d 和R i 。
第六章放大电路中的反馈一、填空题1.在交流放大电路中引用直流反馈的作用是稳定静态工作点。
2.在反馈放大电路中用来判定正、负反馈的常用方法是瞬时极性法。
3.在放大电路中引入反馈后，使净输入减小的反馈叫负反馈，若使净输入增大的反馈叫正反馈。
4.放大电路中引入电压并联负反馈后，放大电路闭环输入电阻将变小，输出电阻将变小。
5.在四种反馈组态中，能够使输出电压稳定，并提高输入电阻的反馈是串联电压负反馈。
6.在四种反馈组态中，能够使输出电压稳定，并降低输入电阻的反馈是并联电压反馈。
7.在四种反馈组态中，能够使输出电流稳定，并降低输入电阻的反馈是并联电流负反馈。
8.在四种反馈组态中，能够使输出电流稳定，并提高输入电阻的反馈是串联电流负反馈。
9.引用负反馈的放大电路，无反馈时增益A、闭环反馈A f与反馈系数F三者的关系是A f=A/（1+AF），反馈深度是|1+AF|，深度负反馈的条件是|1+AF|>>1。
10.︱1+AF︱的值是衡量负反馈程度的一个重要指标，称为反馈深度，其值越大，反馈放大电路的闭环放大倍数越小。
11.若降低放大电路的输出电阻，应当引用电压负反馈，若提高放大电路的输入电阻，应当引用串联负反馈，若两者均满足，应当引用电压串联负反馈。
12.若提高放大电路的输出电阻，应当引用电流负反馈，若降低放大电路的输入电阻，应当引用并联负反馈，若两者均满足，应当引用电流并联负反馈。
13.采用（电压）负反馈，能稳定输出电压；采用（电流）负反馈，能稳定输出电流。
14.采用（串联）负反馈，能提高输入电阻，采用（并联）负反馈，能减小输入电阻。
二、选择题1.直流负反馈是指 C 。
A、存在于RC耦合电路中的负反馈B、放大直流信号时才有的负反馈C、直流通路中的负反馈D、只存在于直接耦合电路中的负反馈2.交流负反馈是指 D 。
A、只存在于阻容耦合电路中的负反馈B、只存在于变压器耦合电路中的负反馈C、放大正弦信号时才有的负反馈D、交流通路中的负反馈3.对于放大电路，所谓开环是指 B 。
第六章放大电路中的反馈自测题一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（）解：（1）×（2）√（3）×（4）√二、已知交流负反馈有四种组态：A．电压串联负反馈B．电压并联负反馈C．电流串联负反馈D．电流并联负反馈选择合适的答案填入下列空格内，只填入A、B、C或D。
（1）欲得到电流－电压转换电路，应在放大电路中引入；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入；（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入。
解：（1）B （2）C （3）A （4）D6.1 选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
反馈放大电路习题一、选择判断题：1、对于放大电路，所谓开环是指_________。
A. 无负载B. 无信号源C. 无反馈通路D. 无电源2、所谓闭环是指_________。
A. 接入负载B. 接入信号源C. 有反馈通路D. 接入电源3、构成反馈通路的元件_________。
A. 只能是电阻B. 只能是晶体管、集成运放等有源器件C. 只能是无源器件器件D. 可以是无源元件，也可以是有源器件4、在反馈放大电路中，基本放大电路的输入信号称为_________信号，它不但决定于_________信号，还与反馈信号有关。
而反馈网络的输出信号称为_________信号，它仅仅由_________信号决定。
（请按顺序选择）（1） A. 输入 B. 净输入 C. 反馈 D. 输出（2） A. 输入 B. 净输入 C. 反馈 D. 输出（3） A. 输入 B. 净输入 C. 反馈 D. 输出（4） A. 输入 B. 净输入 C. 反馈 D. 输出5、直流负反馈是指_________。
A. 只存在于直接耦合电路中的负反馈B. 直流通路中的负反馈C. 放大直流信号时才有的负反馈D. 只存在于阻容耦合电路中的负反馈6、交流负反馈是指_________。
A. 只存在于阻容耦合电路中的负反馈B. 交流通路中的负反馈C. 放大正弦信号时才有的负反馈D. 变压器耦合电路中的反馈7、在放大电路中，为了稳定静态工作点，可以引入_________。
A. 交流负反馈和直流负反馈B. 直流负反馈C. 交流负反馈D. 交流正反馈8、在放大电路的输入量保持不变的情况下，若引入反馈后_________，则说明引入的反馈是负反馈。
A. 输出量增大B. 净输入量增大C. 净输入量减小D. 反馈量增加9、在反馈放大电路中，如果反馈信号和输出电压成正比，称为_________反馈。
A. 电流B. 串联C. 电压D. 并联10、在反馈放大电路中，如果反馈信号和输出电流成正比，称为_________反馈。
放大电路中的反馈参考答案Prepared on 21 November 20212016第六章放大电路中的反馈答案科目:模拟电子技术题型:填空题章节:第六章放大电路中的反馈难度:全部-----------------------------------------------------------------------1.要想实现稳定静态电流I C，在放大电路中应引入直流负反馈。
2.要稳定输出电流，放大电路中应引入电流负反馈。
3.要提高带负载能力，放大电路中应引入电压负反馈。
4.减小放大电路向信号源索取的电流应引入串联负反馈。
5.负反馈放大器闭环电压放大倍数A uf=100，当它的开环放大倍数变化10%时，闭环放大倍数变化1%，则它的开环放大倍数A u=1000。
6.负反馈可使放大器增加放大倍数的稳定，减少非线性失真，抑制噪声，改变输入输出阻抗等。
7.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么开环增益A u=2000。
8.一个电压串联负反馈放大器的闭环增益A uf=100，要求开环增益A u变化10%时，闭环增益变化为0.5%，那么反馈系数F u=0.095。
9.在反馈电路中，按反馈网络与输出回路的连接方式不同分为电压反馈和电流反馈。
10.在反馈电路中，按反馈网络与输入回路的连接方式不同，分为串联反馈和并联反馈。
11.放大器中引入电压负反馈，可以稳定电压放大倍数并减小输出电阻。
12.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知所加的反馈深度为20dB。
13.某放大电路在输入信号电压为1mV时，输出电压为1V。
当加上负反馈后若达到同样的输出电压时，需使输入信号电压为10mV，由此可知反馈系数为0.009。
14.射极输出器的主要特点是高阻输入、低阻输出和电压跟随。
模拟电子技术基础第1章 常用半导体器件1.9测得放大电路中六只晶体管的直流电位如图P1.9所示。
在圆圈中画出管子，并说明它们是硅管还是锗管。
图P1.9解:如解图1.9。
解图1.9第2章 基本放大电路习题2.5在图P2.5所示电路中,已知晶体管的β=80,ber =1kΩ,20iU mV = ,静态时0.7BEQ U V =,4CEQ U V =,20BQ I A μ=。
判断下列结论是否正确，在括号内打“√”和“×”表示。
(1)342002010uA -=-=-⨯ (×) (2)4 5.710.7uA =-=- (×) (3)8054001u A ⨯=-=- (×) (4)80 2.52001uA ⨯=-=- (√) (5)20120i R k k =Ω=Ω (×) (6)0.7350.02i R k k =Ω=Ω (×) (7)3i R k ≈Ω (×) (8)1i R k ≈Ω (√) (9)5OR k =Ω (√) (10) 2.5O R k =Ω (×)(11)20S U mV ≈ (×) (12)60SU mV ≈ (√)2.7电路如图P2.7所示，晶体管的β=80 ，'100bb r =Ω。
分别计算L R =∞和3L R k =Ω时的Q 点、uA 、i R 和o R 。
解：在空载和带负载情况下，电路的静态电流、be r 均相等，它们分别为：22CC BEQBEQ BQ bsV U U I A R R μ-=-≈1.76CQ BQ I I mA β=≈'26(1)1.3be bb EQmVr r k I β=++≈Ω 空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为：6.2CEQ CC CQ c U V I R V =-≈； 308c ubeR A r β=-≈-// 1.3i b be be R R r r k =≈≈Ω； 93beusube sr A A r R ≈⋅≈-+5o c R R k ==Ω3L R k =Ω时，静态管压降、电压放大倍数分别为：(//) 2.3LCEQ CC CQ c L L cR U V I R R VR R =-≈+用基尔霍夫电流定律容易理解(//)115c L u be R R A r β=-≈- 34.7be us ube sr A A r R ≈⋅≈-+ // 1.3i b be be R R r r k =≈≈Ω 5o c R R k ==Ω。

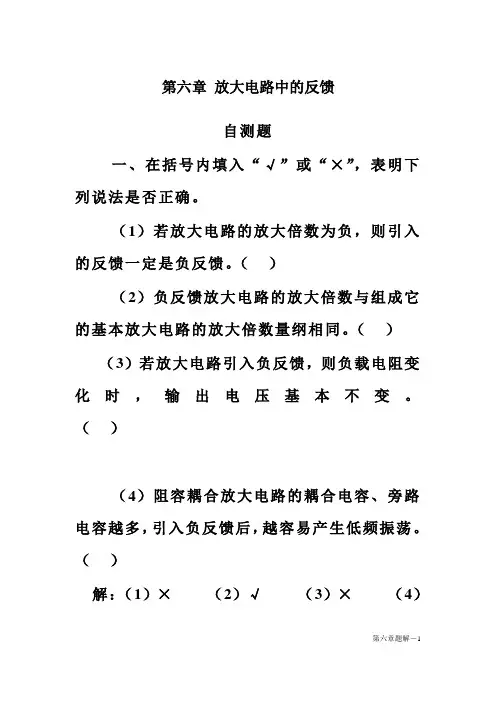

第六章 放大电路中的反馈自测题 一、在括号内填入“√”或“×”，表明下列说法是否正确。
（1）若放大电路的放大倍数为负，则引入的反馈一定是负反馈。
（ ）（2）负反馈放大电路的放大倍数与组成它的基本放大电路的放大倍数量纲相同。
（ ）（3）若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（ ）（4）阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
（ ）…解：（1）× （2）√ （3）× （4）√二、（四版一）已知交流负反馈有四种组态：A ．电压串联负反馈B ．电压并联负反馈C ．电流串联负反馈D ．电流并联负反馈选择合适的答案填入下列空格内，只填入A 、B 、C 或D 。
（1）欲得到电流－电压转换电路，应在放大电路中引入 ；（2）欲将电压信号转换成与之成比例的电流信号，应在放大电路中引入 ；【（3）欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入 ；（4）欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入 。
解：（1）B （2）C （3）A （4）D三、（四版二）判断图所示各电路中是否引入了反馈；若引入了反馈，则判断是正反馈还是负反馈；若引入了交流负反馈，则判断是哪种组态的负反馈，并求出反馈系数和深度负反馈条件下的电压放大倍数f u A 或fs u A 。
设图中所有电容对交流信号均可视为短路。
,图解：图（a ）所示电路中引入了电流串联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 L 31321f 32131 R R R R R R A R R R R R F u ⋅++≈++= 式中R L 为电流表的等效电阻。
图（b ）所示电路中引入了电压并联负反馈。
反馈系数和深度负反馈条件下的电压放大倍数fu A 分别为 12f 2 1R R A R F u -≈-= 图（c ）所示电路中引入了电压串联负反馈。
第六章放大电路中的反馈要得到一个由电流控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈要得到一个由电压控制的电流源应选用[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互导增益Aiuf = IO/Ui稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求互阻增益Auif =UO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈在交流负反馈的四种组态中，要求电流增益Aiif =IO/Ii稳定应选[ ]A.电压串联负反馈B.电压并联负反馈C.电流串联负反馈D.电流并联负反馈放大电路引入交流负反馈后将[ ]A.提高输入电阻B.减小输出电阻C.提高放大倍数D.提高放大倍数的稳定性负反馈放大电路产生自激振荡的条件是[ ] =1 =-1C.|AF|=1D. AF=0放大电路引入直流负反馈后将[ ]A.改变输入、输出电阻B.展宽频带C.减小放大倍数D.稳定静态工作点电路接成正反馈时，产生正弦波振荡的条件是[ ] A. AF=1 B. AF=-1C. |AF|=1D. AF=0在深度负反馈放大电路中，若开环放大倍数A增加一倍，则闭环增益Af将A. 基本不变B. 增加一倍[ ]C. 减小一倍D. 不能确定在深度负反馈放大电路中，若反馈系数F增加一倍，闭环增益Af将[ ]A. 基本不变B.增加一倍C. 减小一倍D. 不能确定分析下列各题，在三种可能的答案(a.尽可能小，b.尽可能大，c.与输入电阻接近)中选择正确者填空：1、对于串联负反馈放大电路，为使反馈作用强，应使信号源内阻。
2、对于并联反馈放大电路，为使反馈作用强，应使信号源内阻。
3、为使电压串联负反馈电路的输出电阻尽可能小，应使信号漂内阻。
在讨论反馈对放大电路输入电阻Ri的影响时，同学们提出下列四种看法，试指出哪个（或哪些）是正确的：a.负反馈增大Ri ，正反馈减小Ri；b.串联反馈增大Ri ，并联反馈减小Ri；c.并联负反馈增大Ri ，并联正反馈减小Ri；d.串联反馈增大Ri ，串联正反馈减小Ri；选择正确的答案填空。
第6章 反馈及负反馈放大电路6.1 本章教学基本要求反馈放大电路是电子技术课程中的重要内容，本章主要介绍了反馈的判断方法, 负反馈对放大电路性能的影响，如何正确的引入反馈, 深度负反馈放大电路的分析计算，负反馈放大电路中的自激振荡及其消除方法等。
本章的教学基本要求见表6.1。
表6.1 第6章教学内容与要求学完本章后应在深刻理解反馈基本概念的基础上，会判断电路中是否引入了反馈、反馈的极性和类型；理解负反馈放大电路放大倍数在四种组态下的物理意义，能够估算深度负反馈条件下的电压放大倍数；在理解负反馈对放大电路性能影响的基础上，根据实际需要会引入合适的反馈；理解负反馈放大电路中产生自激振荡的原因和条件，并了解消除自激振荡的措施。
6.2 本章主要知识点1. 反馈的概念放大电路中的反馈，是将放大电路的输出量(电压或电流)的全部或者一部分，通过一定的网路送回输入回路或输入端，与输入量(电压或电流)进行比较，并影响放大电路输入量的措施称为反馈。
2. 反馈的类型及其判别方法观察电路的输出与输入之间是否存在反馈网络，从而判断电路中是否存在反馈。
若反馈网络存在于放大电路的直流通路中，则反馈为直流反馈；若反馈网络存在于放大电路的交流通路中，则反馈为交流反馈。
用瞬时极性法判断反馈是正反馈还是负反馈：若反馈回来的信号x f 起到削弱原输入信号x i的作用，使净输入信号x id 减小，即f i id x x x -=，则反馈极性为负；若反馈回来的信号加强了原输入信号x i 的作用，使净输入信号增加，即f i id x x x +=，则反馈极性为正。
根据放大电路输出端采样的情况和输入端反馈量与输入量的接法，负反馈可分为四种类型：电压串联负反馈、电流串联负反馈、电压并联负反馈和电流并联负反馈。
四种反馈类型的判断：根据反馈信号与输出电压或输出电流的依赖关系来判断是电压反馈还是电流反馈。
若反馈信号与电路的输出电压成正比，则为电压反馈；若反馈信号与电路的输出电流成正比，则为电流反馈。
第6章放大电路中的反馈一、判断题（正确打“√”，错误打“×”，每题1分）1．若放大电路的放大倍数为负值，则引入的反馈一定是负反馈。
（）2．若放大电路引入负反馈，则负载电阻变化时，输出电压基本不变。
（）3．只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）4．既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）5．为了稳定放大器的静态工作点，应引入交流负反馈。
（）6．为了稳定放大器的放大倍数，应引入直流负反馈。
（）7. 为了抑制放大器的温漂，应引入交流负反馈。
（）8. 为了改变放大器的输入电阻和输出电阻，应引入交流负反馈。
（）9. 为了展宽放大器的频带，应引入直流负反馈。
（）一、判断题答案：（每题1分）1．×；2．×；3．×；4．×；5．×；6．×；7．×；8．√；9．×；二、填空题（每题1分），同时增大放大器1．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电压U的输入电阻R，应当引入负反馈。
i，同时增大放大器2．放大电路交流负反馈有四种基本组态，欲稳定放大器的输出电流I，应当引入负反馈。
的输入电阻Ri3．欲稳定放大器的直流工作点，应当引入负反馈。
4．欲稳定放大器的放大倍数，应当引入负反馈。
5. 放大电路交流负反馈有四种基本组态，欲从信号源获得更大的电流，并稳定输出电流，应在放大电路中引入负反馈。
6. 欲减小放大器的非线性失真，应在放大电路中引入负反馈。
二、填空题答案：（每题1分）1．电压串联2．电流串联3．直流4．交流5．电流并联6．交流三、单项选择题（将答案及题号一起填入空格中，每题1分）1．为了稳定输出电压，并减小输入电阻，应在放大电路中引入负反馈。
A、电流串联B、电压并联C、电流并联D、电压串联2．为了稳定放大电路的输出电压，又减小电路从信号源索取的电流，应引入负反馈为负反馈。
A、电流串联B、电压并联C、电流并联D、电压串联3．为了稳定放大器的输出电流，又能从信号源获得更大的电流，应引入负反馈为负反馈。
第六章放大电路中的反馈习题6.1选择合适的答案填入空内。
（1）对于放大电路，所谓开环是指。
A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。
A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈C．在直流通路中的负反馈（4）交流负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了实现下列目的，应引入A．直流负反馈B．交流负反馈①为了稳定静态工作点，应引入；②为了稳定放大倍数，应引入；③为了改变输入电阻和输出电阻，应引入；④为了抑制温漂，应引入；⑤为了展宽频带，应引入。
解：（1）B B （2）D （3）C （4）C（5）A B B A B6.2 选择合适答案填入空内。
A．电压B．电流C．串联D．并联（1）为了稳定放大电路的输出电压，应引入负反馈；（2）为了稳定放大电路的输出电流，应引入负反馈；（3）为了增大放大电路的输入电阻，应引入负反馈；（4）为了减小放大电路的输入电阻，应引入负反馈；（5）为了增大放大电路的输出电阻，应引入负反馈；（6）为了减小放大电路的输出电阻，应引入负反馈。
解：（1）A （2）B （3）C （4）D （5）B （6）A6.3判断下列说法的正误，在括号内填入“√”或“×”来表明判断结果。
（1）只要在放大电路中引入反馈，就一定能使其性能得到改善。
（）（2）放大电路的级数越多，引入的负反馈越强，电路的放大倍数也就越稳定。
（）（3）反馈量仅仅决定于输出量。
（）（4）既然电流负反馈稳定输出电流，那么必然稳定输出电压。
（）解：（1）×（2）×（3）√（4）×6.4判断图P6.4所示各电路中是否引入了反馈，是直流反馈还是交流反馈，是正反馈还是负反馈。
设图中所有电容对交流信号均可视为短路。
图P6.4解：图（a）所示电路中引入了直流负反馈。
图（b）所示电路中引入了交、直流正反馈。
图（c）所示电路中引入了直流负反馈图（d）、（e）、（f）、（g）、（h）所示各电路中均引入了交、直流负反馈。
6.5电路如图6.5所示，要求同题6.4。
图P6.5解：图（a ）所示电路中引入了交、直流负反馈图（b ）所示电路中引入了交、直流负反馈图（c ）所示电路中通过R s 引入直流负反馈，通过R s 、R 1、R 2并联引入交流负反馈，通过C 2、R g 引入交流正反馈。
图（d ）、（e ）、（f ）所示各电路中均引入了交、直流负反馈。
图（g ）所示电路中通过R 3和R 7引入直流负反馈，通过R 4引入交、直流负反馈。
6.6 分别判断图6.4（d ）～（h ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下：（d ）电流并联负反馈 1of ==I I F （e ）电压串联负反馈 211o f R R R U U F +== （f ）电压串联负反馈 1of ==U U F （g ）电压串联负反馈 211of R R R U U F +== （h ）电压串联负反馈 311of R R R U U F +==6.7分别判断图P6.5（a ）（b ）（e ）（f ）（g ）所示各电路中引入了哪种组态的交流负反馈，并计算它们的反馈系数。
解：各电路中引入交流负反馈的组态及反馈系数分别如下： （a ）电压并联负反馈 R U I F 1of -== （b ）电压并联负反馈 4o f 1R U I F -== （e ）电流并联负反馈 212o f R R R I I F +== （f ）电压串联负反馈 411of R R R U U F +== （g ）电流串联负反馈 94292of R R R R R I U F ++-==6.8估算图6.4（d ）～（h ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：13f o i o f 12fo i o f fo i o f 13fo i o f 1L1f L o 1i L o i o f 1 (h)1 (g)1 (f)1 (e) (d)R R U U U U A R R U U U U A U U U U A R R U U U U A R R R I R I R I R I U U A u u u u u +=≈=+=≈==≈=+=≈==≈≈=6.9估算图6.5（e ）（f ）（g ）所示各电路在深度负反馈条件下的电压放大倍数。
解：各电路在深度负反馈条件下的电压放大倍数如下：92L 87942fL 87o i o f 14f o i o f s 'L 21sf L 4o i o sf ))(( )( (g)1 (f))1()( (e)R R R R R R R R U R R R I U U A R R U U U U A R R R R R I R R I U U A u u u ∥∥∥∥∥++-=≈=+=≈=⋅+=≈= 6.10 分别说明图6.4（d ）～（h ）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。
只需说明是增大还是减小即可。
解：图（d ）所示电路因引入负反馈而使输入电阻减小、输出电阻增大。
图（e ）～（h ）所示各电路均因引入负反馈而使输入电阻增大，输出电阻减小。
6.11分别说明图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化。
只需说明是增大还是减小即可。
解：图6.5（a）（b）（c）（e）（f）（g）所示各电路因引入交流负反馈使得放大电路输入电阻和输出电阻所产生的变化如下：（a）输入电阻减小，输出电阻减小。
（b）输入电阻减小，输出电阻减小。
（c）输入电阻增大，输出电阻增大。
（e）输入电阻减小，输出电阻增大。
（f）输入电阻增大，输出电阻减小。
（g）输入电阻增大，输出电阻增大。
6.12电路如图P6.12所示，已知集成运放的开环差模增益和差模输入电阻均近于无穷大，最大输出电压幅值为±14V。
填空：电路引入了（填入反馈组态）交流负反馈，电路的输入电阻趋近于，电压放大倍数A u f＝△u O/△u I≈。
设u I ＝1V，则u O≈V；若R1开路，则u O变为V；若R1短路，则u O变为V；若R2开路，则u O变为V；若R2短路，则u O变为V。
P6.12解：电压串联负反馈，无穷大，11。
11；1；14；14；1。
6.13 电路如图P6.13所示，试说明电路引入的是共模负反馈，即反馈仅对共模信号起作用。
图P 6.13解：若u B 1= u B 2增大，则产生下列过程：u B1= u B2↑→u C1= u C2↓(u B4= u B5↓)→i E4=i E5↓→u R5↓(u B3↓)→i C3↓→u R1↓ u C1= u C2↑←说明电路对共模信号有负反馈作用。
6.14 已知一个负反馈放大电路的A ＝105，F ＝2×10－3。
（1）A f ＝？（2）若A 的相对变化率为20％，则A f 的相对变化率为多少？解：（1）因为AF ＝200＞＞1，所以A f ≈1/F ＝500（2）根据题目所给数据，可知005.010211112≈⨯+=+AF A f 相对变化率为A 的相对变化率的AF ＋11 ， 故A f 的相对变化率约为0.1％。
6.15 已知一个电压串联负反馈放大电路的电压放大倍数A u f ＝20，其基本放大电路的电压放大倍数A u 的相对变化率为10％，A u f 的相对变化率小于0.1％，试问F 和A u 各为多少？解：先求解AF ，再根据深度负反馈的特点求解A 。
1 100%1.0%10＞＞AF AF =≈所以 05.02011 f ==≈A F 2000≈==F AF A A u6.16 电路如图P6.16所示。
试问：若以稳压管的稳定电压U Z 作为输入电压，则当R 2的滑动端位置变化时，输出电压U O 的调节范围为多少？图P 6.16解：U O 的调节范围约为V 6~V 6 ~132121321Z 1321Z 21321⋅++⋅+++⋅++⋅+++R R R R R R R R R U R R R R U R R R R R 即，6.17 已知负反馈放大电路的2544)10j 1)(10j 1(10f f A ++= 。
试分析：为了使放大电路能够稳定工作（即不产生自激振荡），反馈系数的上限值为多少？解：根据放大倍数表达式可知，放大电路高频段有三个截止频率，分别为f L 1＝104Hz f L 2＝ f L 3＝105Hz因为f L 2＝f L 3＝10 f L 1，所以，在f ＝f L 2＝f L 3时，A约为60dB ，附加相移约为－180°。
为了使f ＝f L 2＝f L 3时的F Alg 20小于0dB ，即不满足自激振荡的幅值条件， 反馈系数F lg 20的上限值应为－60dB ，即F 的上限值为10－3。
6.18 以集成运放作为放大电路，引入合适的负反馈，分别达到下列目的，要求画出电路图来。
（1）实现电流－电压转换电路；（2）实现电压－电流转换电路 ；（3）实现输入电阻高、输出电压稳定的电压放大电路；（4）实现输入电阻低、输出电流稳定的电流放大电路。
解：可实现题目（1）（2）（3）（4）要求的参考电路分别如解图P6.18（a ）（b ）（c ）（d ）所示。
解图P6.186.19电路如图P6.19所示。
（1）试通过电阻引入合适的交流负反馈，使输入电压u I转换成稳定的输出电流i L；（2）若u I＝0～5V时，i L＝0～10mA，则反馈电阻R F应取多少？图P6.19解：（1）引入电流串联负反馈，通过电阻R f 将三极管的发射极与T 2管的栅极连接起来，如解图P6.19所示。
解图P 6.19（2）首先求解F ，再根据F A 1f≈求解R f 。
f16f 1f6f 1f1R R R R R A R R R R R F++≈++=代入数据5105.1105.110f =⨯++R所以 R f ＝18.5k Ω6.20 图P6.20（a ）所示放大电路F A的波特图如图（b ）所示。
（1）判断该电路是否会产生自激振荡？简述理由。
（2）若电路产生了自激振荡，则应采取什么措施消振？要求在图（a ）中画出来。
（3）若仅有一个50pF 电容，分别接在三个三极管的基极和地之间均未能消振，则将其接在何处有可能消振？为什么？图P 6.20解：（1）电路一定会产生自激振荡。
