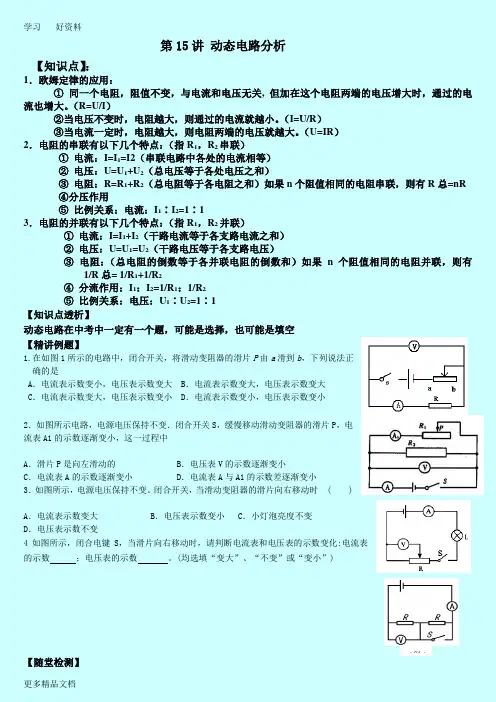

初中物理动态电路分析专题训练

.. 动态电路分析

【知识点】：

1. 欧姆定律的应用：

① 同一个电阻，阻值不变，与电流和电压无关, 但加在这个电阻两端的电压增大时，通过的电流也增大。（R=U/I）

②当电压不变时，电阻越大，则通过的电流就越小。（I=U/R）

③当电流一定时，电阻越大，则电阻两端的电压就越大。（U=IR）

2. 电阻的串联有以下几个特点：（指 R1，R2 串联）

① 电流：I=I1=I2（串联电路中各处的电流相等）

② 电压：U=U1+U2（总电压等于各处电压之和）

③ 电阻：R=R1+R2（总电阻等于各电阻之和）如果 n 个阻值相同的电阻串联，则有 R 总

=nR

④分压作用

⑤ 比例关系：电流：I1∶I2=1∶1

3. 电阻的并联有以下几个特点：（指 R1，R2 并联）

① 电流：I=I1+I2（干路电流等于各支路电流之和）

② 电压：U=U1=U2（干路电压等于各支路电压）

③ 电阻：（总电阻的倒数等于各并联电阻的倒数和）如果 n 个阻值相同的电阻并联，则有 1/R 总= 1/R1+1/R2

④ 分流作用：I1：I2=1/R1：1/R2

⑤ 比例关系：电压：U1∶U2=1∶1

【知识点透析】

动态电路在中考中一定有一个题，可能是选择，也可能是填空

【精讲例题】

1. 在如图 1 所示的电路中，闭合开关，将滑动变阻器的滑片 P由 a滑到 b，下列说法正确的是

A．电流表示数变小，电压表示数变大 B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小 D．电流表示数变小，电压表示数变小

2. 如图所示电路，电源电压保持不变．闭合开关 S，缓慢移动滑动变阻器的滑片 P，电流表 A1 的示数逐渐变小，这一过程中

A．滑片 P 是向左滑动的 B．电压表 V 的示数逐渐变小

C．电流表 A 的示数逐渐变小 D．电流表 A 与 A1 的示数差逐渐变小

3. 如图所示，电源电压保持不变。闭合开关，当滑动变阻器的滑片向右移动时 ( )

A．电流表示数变大 B．电压表示数变小 C．小灯泡亮度不变 D．电压表示数不变4 如图所示，闭合电键 S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) .. 【随堂检测】

A 组

1. 在探究电路的电压规律实验时用了下图中的某个电路，已知 R1=R2＜R3，电压表 V1、V2 和 V3 的读数分别为 1.0V、

1.5V 和 2.5V．实验时的电路图应是

2. 如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒肟驾车。其中电源电压保持不变，R 为定值电阻，R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明

A．气体的酒精浓度较大，R′阻值较小 B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻值较小 D．气体的酒精浓度较小，R′阻值较大

3. 二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一 氧化碳浓度的增大而减小。将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数 U 与电流表示数 I 发生变化，其中正确的是（ ）

A．U 变大，I 变大 B．U 变小，I 变小

C．U 变小，I 变大 D．U 变大，I 变小

4. 如图所示，用铅笔芯做成一个滑动变阻器，移动左端的铜环可以改变铅笔芯接入电路的长度。开关闭合后，铜 环从 A 端向 B 端滑动，电压表示数和小灯泡亮度的变化情况是（ ）

A、电压表示数变大，灯变亮 B、电压表示数变大，灯变暗C、电压表示数变小，灯变暗 D、电压表示数变小，灯变亮

5. 如图所示，电源电压恒定，当闭合开关 S 后，向右移动变阻器 R 2 的滑片过程中，AV 示数的变化情况是( )

A A 示数变小、V 示数变大 B A 示数变小、V 示数不变

C A 示数变大、V 示数不变 D A 示数变大、V 示数变大

B 组

1. 小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。若把滑动变阻器的滑片从最左端移到最右端（电压表、 电流表均未超过量程），下列说法正确的是

A．甲图的电压表示数变化范围大B．乙图的电压表示数变化范围大C．甲图的电流表示数变化范围大

D．甲图和乙图的电流表示数变化范围一样大

2. 如图所示的电路图中，电源电压保持不变，闭合开关 S 后，将滑动变阻器 R2 的滑片 P 向左滑动，下列说法正确的是：

A. 电流表 A 的示数变小，电压表 V1 的示数不变

B. 电流表 A 的示数变小，电压表 V1 的示数变大

C. 电压表 V1 与电压表 V2 的示数之和不变

D. 电压表 V2 与电流表 A 的示数之比不变

3. 如图 4 所示的电路，电源电压不变，闭合开关 S, 将滑动变阻器的滑片 P 向左移动的过程中，下列说法正确的是（假设灯丝的电阻不变）

A．电压表的示数变小 B．电流表的示数变小

C．电压表和电流表示数的比值变小 D．电压表和电流表示数都变大 .. 4. 酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感

器的电阻随酒精气体浓度增大而减小。如果测试到的酒精气体浓度越大，那么

A．传感器的电阻越大 B．通过传感器的电流越小C．电压表的示数越大 D．传感器两端的电压越大

5. 如图所示，电源电压保持不变，当滑动变阻器滑片 P 向右滑动时，电表示数的变化情况是

A、电压表 V 示数变小 B、电流表 A1 示数变大

C、电流表 A2 示数变大 D、电流表 A1 示数变小

6. 如图 3 所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则

A. 通过灯 L 的电流变小，变阻器两端的电压变小

B. 通过灯 L 的电流变大，变阻器两端的电压变大

C. 灯 L 两端的电压变小，通过变阻器的电流变小

D. 灯 L 两端的电压变大，通过变阻器的电流变小

7. 在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示。先在 A、B 间接入 5Ω的定值电阻 R，移动滑片 P，使电压表示数为 2V，读出电流表示数。接着取下 5Ω的电阻换上 10Ω定值电阻，不进行其它操作就闭合开关。此时电压表示数及应进行的操作是

A．电压表示数大于 2V，应将滑片 P 向左滑 B．电压表示数大于 2V，应将滑片 P 向右滑C．电压表示数小于 2V，应将滑片 P 向左滑 D．电压表示数小于 2V，应将滑片 P 向右滑

8. 如图所示的电路中，电源电压恒定不变，不考虑温度对灯丝电阻的影响，S1、S2 都闭合，两灯正常发光；当 S2 断开时，电压表、电流表示数变化情况是

A．电压表示数不变，电流表示数不变B．电压表示数变小，电流表示数不变C．电压表示数不变，电流表示数变小D．电压表示数变大，电流表示数变大C组

2(2012 淮安)如图所示的电路，开关 s 闭合后，滑动变阻器滑片 P 向右滑动的过程中，有关电流表、电压表的读

数以及灯泡亮度的变化，下列说法中正确的是（ ）

A. 电流表的读数变大，电压表的读数变小，灯泡变暗

B. 电流表的读数变小，电压表的读数变大，灯泡变亮

C. 电流表、电压表的读数都变小，灯泡变暗

D. 电流表、电压表的读教都变大，灯泡变亮

3 (2102 眉山)如图所示的电路中，电源电压不变，R1 为定值电阻，开关 S 闭合后，滑片向右移动时（ ）

A. 电流表示数变大，电压表与电流表示数之比变大

B. 电流表示数变小，电压表与电流表示数之比不变

C. 电流表示数变大，电压表与电流表示数之比不变

D. 电压表示数变大，电压表与电流表示数之比变大 ..

5（12 娄底）高速公路收费站于开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）

A．称重表相当于一个电压表B．电路中的 R1 是没有作用的

C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大?

6（12 泉州）如图 5 所示是汽车油量表工作原理的示意图，图中油量表实质是一个电流表， 当油量减少时

A.电路上电阻增大，电流减小 B.电路上电阻增大，电流增大C.电路上电阻减小，电流减小 D.电路上电阻减小，电流增大

7（12 连云港）在图示电路中，电源电压保持不变。闭合开关 S 后，开关 S1 由断开到闭合，下列说法正确的是

A. 电流表 A1 示数变大，电流表 A 示数也变大

B. 电流表 A1 示数变小，电流表 A 示数也变小

C. 电流表 A1 示数不变，电流表 A 示数变大

D. 电流表 A1 示数不变，电流表 A 示数变小

【随堂检测】

15（12 烟台）在如图所示的电路中，电源电压保持不变，开关闭合后，滑动变阻器的滑片向右移动时，三个电表的示数变化情况是

A.A 的示数变小，V1 的示数不变，V2 的示数变小

B.A 的示数变大，V1 的示数变大，V2 的示数变小

C.A 的示数变小，V1 的示数不变，V2 的示数变大

D.A 的示数变大，V1 的示数变小，V2 的示数变大

19（12 黑河）某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示，R 为气敏电阻，

其阻值随有害尾气浓度β变化的曲线如图乙所示，R0 为定值电阻，电源电压恒定不变。当有害尾气浓度增大时，气敏电阻的阻值将 ，电压表的示数将 。（选填“变

大”、“变小”或“不变”）

20（12 年凉山）两个电阻，分别标有“3V、0.5A”和“6V，0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过 A；将它们并联后接入电路使用，那么电路两端的电压不能超过 V．

2212 成都）如图 12 所示，电源电压保持不变。闭合开关，当滑动变阻

器的滑片 P 向左移动时，电流表示数将 ，电压表示数将 。(填“变大”、“不变”或“变小)
