膜片弹簧离合器的检修项目一、离合器踏板自由行程检查离合器踏板的自由行程是否符合规定。
如自由行程过大或过小，应进行调整，以使离合器能够正常工作。
二、离合器片磨损程度检查离合器片是否磨损严重，如磨损严重应及时更换。
同时，检查离合器片的磨损情况，以确定是否需要更换。
三、离合器压盘弹力检查离合器压盘的弹力是否符合要求。
如弹力不足，应更换压盘。
同时，检查压盘是否有裂纹或损伤，如有应及时修复或更换。
四、分离轴承及座位的磨损检查分离轴承及座位的磨损情况。
如磨损严重应及时更换。
同时，检查轴承是否有异响或卡滞现象，如有应及时修复或更换。
五、润滑系统是否良好检查离合器的润滑系统是否良好。
如润滑不良，应检查润滑油是否清洁，润滑油路是否畅通，并添加适量的润滑油。
六、弹簧是否有裂纹检查膜片弹簧是否有裂纹或损伤，如有应及时修复或更换。
同时，检查弹簧的弹力是否符合要求。
七、传动轴的轴向窜动量检查传动轴的轴向窜动量是否符合规定。
如窜动量过大或过小，应进行调整，以使离合器能够正常工作。
八、检查螺栓和螺母的扭矩检查离合器螺栓和螺母的扭矩是否符合规定。
如扭矩过大或过小，应进行调整，以保证离合器的紧固程度。
九、离合器液压系统是否正常检查离合器液压系统的工作是否正常。
如发现液压系统存在泄漏或工作不正常的情况，应及时进行检修或更换相关部件。
十、离合器分离叉轴的磨损情况检查离合器分离叉轴的磨损情况。
如磨损严重应及时更换。
同时，检查分离叉轴是否有异响或卡滞现象，如有应及时修复或更换。
简述膜片弹簧离合器的结构特点。
膜片弹簧离合器是一种应用广泛的传动结构，它在汽车、船舶、工程机械等领域都有着重要的应用。
简单来说，它就是一种既可以实现传动又可以切断传动的装置。
那么，膜片弹簧离合器有什么结构特点呢？下面就让我们来一一了解。
一、结构原理离合器主要由驱动盘、手动踏板、离合器压盘、分离器、薄板弹簧和膜片弹簧等组成。
其结构原理是通过外力控制离合器分离器和压盘之间的距离，从而使传动轴和输出轴分离或接通，以实现起动、挂挡、换挡等操作，并使引擎和变速器完美匹配。
二、压盘和分离器压盘和分离器是离合器中最主要的两个部件。
压盘一般直径较大，上面覆盖着离合片，下面有压盘弹簧压着离合片，它负责传递发动机的动力到变速器。
而分离器则是离合器中的另一个重要部件，它安装在压盘的上面，通过操作离合器操纵杆和助力器，可使其与压盘的接触连接断开。
三、弹簧离合器中还有弹簧，其作用是为其它部件提供力量支持。
弹簧分薄板弹簧和膜片弹簧两种。
薄板弹簧是由多个薄金属板组成的，弹性大，寿命长。
膜片弹簧则是一种特殊形状的弹簧，由一片微薄的金属薄膜组成，弹性好，寿命长，广泛应用在高档车型中。
四、结构特点膜片弹簧离合器的结构特点主要有以下几点：1.膜片弹簧离合器结构简单，易于制造，拆卸和维修。
2.当离合器启动时，压盘和分离器之间的离合片将传递更加安全和平稳的动力。
3.膜片弹簧离合器体积小，重量轻，能够减轻车辆的负载，提高车辆的便携性。
4.膜片弹簧离合器采用膜片弹簧的结构，使得载荷分布更加均匀，减少了压盘的僵硬性，提高了经济性。
5.膜片弹簧离合器的使用寿命较长，是一种经济实用的结构形式。
以上就是关于膜片弹簧离合器的结构特点，包括结构原理、压盘和分离器、弹簧以及结构特点等。
在离合器的应用领域中，膜片弹簧离合器是一种非常重要的传动结构，它的设计结构有很多优势，能够广泛应用于各种机械设备中，具有很高的实用价值。
离合器膜片弹簧的检测方法和注意事项
嘿，朋友们！今天咱来聊聊离合器膜片弹簧的检测方法和那些得注意的事儿。
你可别小瞧这小小的膜片弹簧，它就像是机器里的小卫士，起着至关重要的作用呢！
先来说说检测方法吧。
咱可以直观地看看它的外观，有没有裂缝啊、变形啊之类的。
这就好比人脸上有没有伤疤一样明显，要是有问题一眼就能瞅出来！然后呢，可以用专门的工具去测量它的尺寸，看看是不是符合标准。
这就跟量身高似的，得精确才行。
还可以通过一些测试仪器来检测它的弹性和硬度，是不是像个小弹簧一样有活力呀！
检测的时候可得仔细咯！就像你找宝藏一样，不能放过任何一个小细节。
比如说，在检查外观时，要仔仔细细地看遍每一个角落，可不能马马虎虎。
要是有一点点小瑕疵没发现，那后面可能就会出大问题呢！测量尺寸的时候，更是要精益求精，不能有丝毫偏差。
这可不是闹着玩的，差之毫厘谬以千里呀！
说到注意事项，那可不少呢。
不能让它受到过度的挤压或撞击，这就好像你不能随便去捏一个易碎品一样。
要轻拿轻放，好好爱护它。
还有啊，环境也很重要呢，不能太潮湿或者太干燥，不然它也会不舒服的哟！而且在安装和拆卸的时候，也要小心翼翼，别把它弄伤了。
想想看，如果离合器膜片弹簧出了问题，那车子还能正常运行吗？肯定不行啊！它就像是乐队里的指挥家，要是指挥家乱了套，那整个乐队还不得乱成一锅粥啊！所以啊，我们一定要重视对它的检测和维护。
总之，离合器膜片弹簧的检测和注意事项可不能马虎。
我们要像对待宝贝一样对待它，让它能一直好好地工作，为我们的车子保驾护航。
这样，我们才能安心地在路上行驶，不是吗？。
膜片弹簧离合器的结构特点
以下是 7 条关于膜片弹簧离合器的结构特点：
1. 膜片弹簧离合器的压紧力分布均匀呀！就像一把有力的大手紧紧抓住，能保证动力传递得稳稳当当的。
你看，在汽车启动和行驶中，这均匀的压紧力多重要啊，避免了抖动和顿挫，开起来那叫一个顺畅！
2. 它的结构紧凑着呢，不占多大地方，就如同一个小巧的精灵藏在汽车里面。
紧凑的结构让整个汽车的布局更合理，也为其他部件留出了空间。
这点多厉害呀！
3. 膜片弹簧离合器的操作轻便哦！轻轻一踩就有反应，不像有些离合器，踩得费劲死了。
就好比骑自行车，轻松蹬就走，多省力呀！开着车也不会觉得累。
4. 它的磨损补偿能力强得很啊！就像一个坚强的战士，受伤了还能继续战斗。
就算用了一段时间有了些磨损，依然能保持良好的性能，不用频繁去更换，这多省心呀！
5. 膜片弹簧的弹性好极了，真像个有韧性的橡皮筋。
不管遇到什么情况，它都能很好地适应，让离合器始终处在最佳状态，这种适应性可强啦！
6. 这款离合器的散热性能也不错哟！像给机器装了个小风扇，能及时把热量散出去，有效地保护离合器，延长使用寿命。
你说好不好呀？
7. 膜片弹簧离合器的使用寿命长啊！可以陪伴你很久很久呢，就像一个忠实的伙伴。
只要正常使用和保养，它就能一直可靠地工作，多让人放心呐！
在我看来，膜片弹簧离合器真的是特别棒的汽车部件，各种结构特点都有着很大的优势呢！。

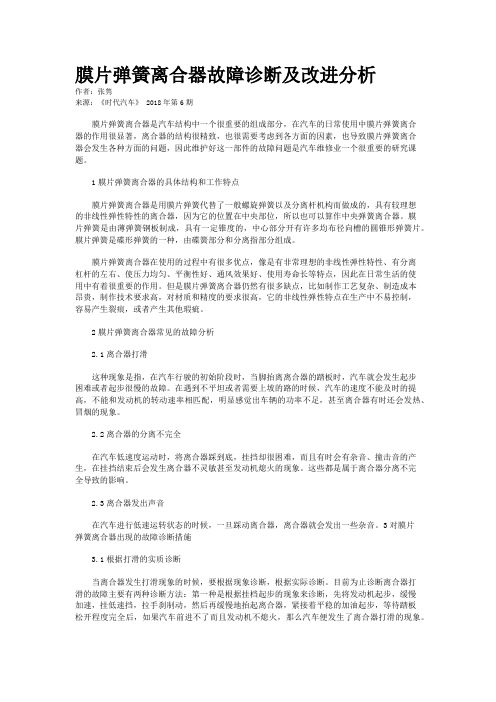

膜片弹簧离合器故障诊断及改进分析作者：张隽来源：《时代汽车》 2018年第6期膜片弹簧离合器是汽车结构中一个很重要的组成部分，在汽车的日常使用中膜片弹簧离合器的作用很显著，离合器的结构很精致，也很需要考虑到各方面的因素，也导致膜片弹簧离合器会发生各种方面的问题，因此维护好这一部件的故障问题是汽车维修业一个很重要的研究课题。
1膜片弹簧离合器的具体结构和工作特点膜片弹簧离合器是用膜片弹簧代替了一般螺旋弹簧以及分离杆机构而做成的，具有较理想的非线性弹性特性的离合器，因为它的位置在中央部位，所以也可以算作中央弹簧离合器。
膜片弹簧是由薄弹簧钢板制成，具有一定锥度的，中心部分开有许多均布径向槽的圆锥形弹簧片。
膜片弹簧是碟形弹簧的一种，由碟簧部分和分离指部分组成。
膜片弹簧离合器在使用的过程中有很多优点，像是有非常理想的非线性弹性特性、有分离杠杆的左右、使压力均匀、平衡性好、通风效果好、使用寿命长等特点，因此在日常生活的使用中有着很重要的作用。
但是膜片弹簧离合器仍然有很多缺点，比如制作工艺复杂、制造成本昂贵，制作技术要求高，对材质和精度的要求很高，它的非线性弹性特点在生产中不易控制，容易产生裂痕，或者产生其他瑕疵。
2膜片弹簧离合器常见的故障分析2.1离合器打滑这种现象是指，在汽车行驶的初始阶段时，当脚抬离离合器的踏板时，汽车就会发生起步困难或者起步很慢的故障。
在遇到不平坦或者需要上坡的路的时候，汽车的速度不能及时的提高，不能和发动机的转动速率相匹配，明显感觉出车辆的功率不足，甚至离合器有时还会发热、冒烟的现象。
2.2离合器的分离不完全在汽车低速度运动时，将离合器踩到底，挂挡却很困难，而且有时会有杂音、撞击音的产生，在挂挡结束后会发生离合器不灵敏甚至发动机熄火的现象。
这些都是属于离合器分离不完全导致的影响。
2.3离合器发出声音在汽车进行低速运转状态的时候，一旦踩动离合器，离合器就会发出一些杂音。
3对膜片弹簧离合器出现的故障诊断措施3.1根据打滑的实质诊断当离合器发生打滑现象的时候，要根据现象诊断，根据实际诊断。
膜片弹簧离合器的工作原理膜片弹簧离合器是一种常见的离合器类型，广泛应用于汽车、摩托车、工程机械等设备中。
它的工作原理是利用膜片弹簧的变形来实现离合和联结两种状态的转换。
本文将从膜片弹簧结构、工作原理、优缺点等方面进行介绍。
一、膜片弹簧结构膜片弹簧是一种薄片状的弹簧，由多个弧形薄片组成。
这些薄片之间通过弯曲连接，形成一个圆盘状的结构。
膜片弹簧的厚度通常很小，一般在0.3-1.2mm之间。
由于膜片弹簧的结构比较特殊，所以它具有很好的柔性和变形性能，能够在一定范围内承受大的变形。
这种变形性能使得膜片弹簧成为了离合器中的重要组成部分。
二、膜片弹簧离合器的工作原理膜片弹簧离合器的工作原理是利用膜片弹簧的变形来实现离合和联结两种状态的转换。
当离合器处于联结状态时，发动机的动力通过离合器传递到变速器中，从而带动车辆行驶。
当离合器处于离合状态时，发动机和变速器之间的动力传递被切断，车辆处于空档状态。
膜片弹簧离合器的联结状态是由离合器压盘和膜片弹簧一起实现的。
离合器压盘通过离合器压盘弹簧的作用将离合器摩擦片与发动机飞轮压合，从而实现离合器的联结状态。
膜片弹簧在这个过程中起到了支撑和传递力矩的作用。
当离合器处于离合状态时，离合器压盘与离合器摩擦片分离，膜片弹簧收缩，离合器摩擦片与发动机飞轮分离，从而切断了发动机和变速器之间的动力传递。
三、膜片弹簧离合器的优缺点膜片弹簧离合器相比于其他类型的离合器具有以下优点：1. 结构简单：膜片弹簧离合器的结构相对简单，由于膜片弹簧可以起到支撑和传递力矩的作用，所以离合器的结构可以更加简单。
2. 稳定性好：膜片弹簧离合器具有较好的稳定性，可以在高速运转时保持较好的离合效果。
3. 可靠性高：膜片弹簧离合器的耐久性好，寿命长，使用寿命一般可以达到10万公里以上。
但是，膜片弹簧离合器也存在一些缺点：1. 适用范围窄：膜片弹簧离合器的适用范围相对较窄，只适用于中小功率的发动机。
2. 价格较高：膜片弹簧离合器的成本相对较高，价格也相对较贵。
制订膜片弹簧式离合器打滑的故障排除方法与步骤制订膜片弹簧式离合器打滑的故障排除方法与步骤膜片弹簧式离合器是现代汽车中常见的一种离合器，其结构简单、使用方便、效率高。
然而，在长期使用过程中，膜片弹簧式离合器也会出现打滑的故障。
本文将介绍制订膜片弹簧式离合器打滑的故障排除方法与步骤。
一、了解膜片弹簧式离合器的结构和工作原理在进行膜片弹簧式离合器打滑故障排除时，首先需要了解它的结构和工作原理。
膜片弹簧式离合器主要由压盘、摩擦片、分离轴承、分离杠杆等组成。
当驾驶员踩下离合器时，压盘受到力并向后移动，使摩擦片与飞轮分开，从而实现车辆起步或换挡。
当驾驶员松开离合器时，压盘又回到原位，使摩擦片紧贴飞轮，并传递动力。
二、检查离合器液压系统膜片弹簧式离合器的打滑故障可能与离合器液压系统有关。
因此，首先需要检查离合器液压系统是否正常。
具体步骤如下：1.检查离合器油位：打开引擎盖，找到离合器油箱并检查其油位是否在正常范围内。
2.检查离合器液压管路：检查液压管路是否有损坏或泄漏情况。
3.检查主缸和从缸：检查主缸和从缸是否正常工作，包括其活塞运动是否灵活、密封性是否良好等。
三、检查离合器摩擦片和压盘如果离合器液压系统正常，则需要进一步检查摩擦片和压盘。
具体步骤如下：1.拆卸膜片弹簧式离合器：将车辆停放在平坦地面上，并使用千斤顶将车辆抬起。
然后拆卸膜片弹簧式离合器，并将其分解为摩擦片、压盘等部分。
2.检查摩擦片：用手触摸摩擦片表面，检查其磨损情况。
如果摩擦片磨损严重，则需要更换。
3.检查压盘：检查压盘的摆动情况，如果有卡顿或摇晃的现象，则需要更换。
四、检查分离轴承和分离杠杆如果摩擦片和压盘正常，则需要进一步检查分离轴承和分离杠杆。
具体步骤如下：1.拆卸膜片弹簧式离合器：同上述步骤。
2.检查分离轴承：用手触摸分离轴承表面，检查其磨损情况。
如果发现磨损严重，则需要更换。
3.检查分离杠杆：检查分离杠杆的运动是否灵活，并且是否存在变形或断裂等问题。
介绍膜片弹簧离合器的构造和优缺点
膜片弹簧离合器构造，主要是由离合器盖、飞轮、从动盘、压盘、膜片弹簧、分离套筒和分离轴承总成、离合器工作缸总成。
详细如图：
膜片弹簧离合器的优缺点
膜片弹簧离合器的优点可以从螺旋弹簧和膜片弹簧的弹性特性进行分析。
螺旋弹簧具有线性特征，膜片弹簧具有非线性特征。
1．膜片弹簧离合器的优点
（1）传递的转矩大且较稳定；
（2）分离指刚度低；
（3）结构简单且紧凑；
（4）高速时平衡性好；
（5）散热通风性能好；
（6）摩擦片的使用寿命长。
2．膜片弹簧离合器的缺点
（1）制造难度大；
（2）分离指刚度低，分离效率低；
（3）分离指根易出现应力集中；
（4）分离指舌尖易磨损。
推式膜片弹簧离合器的特点
推式膜片弹簧离合器（Push Type Diaphragm Spring Clutch）是一种常见的离合
器装置，具有以下几个特点。
首先，推式膜片弹簧离合器的结构紧凑，重量轻。
膜片作为离合器的重要组成
部分，采用曲线形状设计，使得膜片具有良好的弹性和承载能力。
这种设计减少了整个离合器的体积和重量，使得车辆更加轻便和灵活。
其次，推式膜片弹簧离合器具有可靠的传动性能。
膜片通过离合器操纵杆和压
盘之间的接触，实现发动机与传动系统的有效连接和分离。
膜片表面采用高摩擦的材料，确保了良好的摩擦系数和传动效率，使得离合器具有较高的传动能力和可靠性。
此外，推式膜片弹簧离合器具有较长的使用寿命。
膜片作为离合器的关键部件，通过抗疲劳材料的选择和特殊的热处理工艺，具有较高的耐磨损性和使用寿命。
这使得推式膜片弹簧离合器在长时间和高强度工作条件下仍能保持良好的性能，减少了维修和更换的频率。
最后，推式膜片弹簧离合器具有较好的操作性能。
推式设计使得离合器的操作
力较小，操作方便，提升了驾驶员的操控感受。
此外，离合器的结构紧凑，使得发动机和传动系统之间的动力传递更加顺畅和高效，为驾驶员提供了更好的加速感和行驶舒适性。
总的来说，推式膜片弹簧离合器通过结构紧凑、可靠的传动性能、较长的使用
寿命和良好的操作性能等特点，成为汽车领域广泛使用的离合器装置之一。
它提升了汽车的性能和操控感受，对于提高行驶安全和驾驶舒适性起着重要的作用。
膜片弹簧离合器常见故障的诊断与排除膜片弹簧离合器的常见故障主要有打滑、分离不彻底、发响等。
一、离合器打滑1.现象:汽车起步时，抬起离合器踏板后.汽车不能起步或起步很慢;加速行驶时，汽车行驶速度不能随发动机转速的升高而增加;在上坡时，明显感到车辆动力不足;有时会伴有离合器发热、冒烟并发出烧焦的气!味。
2.诊断方法:①根据现象诊断;了脚根据打滑的实质诊断:挂档起步试验法:起动发动机后，变速器挂低速档，拉紧手制动，缓慢抬起离合器踏板，同时平缓加油做起步试验，踏板完全放松后，若汽车不能前进且发动机不熄火，证明打滑。
摇车法:变速器挂上档，拉紧手制动，用手摇柄摇转发动机，若能摇转说明离合器打滑。
(仅适用于轻型货车和其它小排量汽车)3.原因分析与排除方法:①踏板无自由行程，应调整分离拨叉拉杆上的调整螺母，使自由行程符合标准。
②从动盘摩擦片磨损严重、铆钉外露，应重新铆新摩擦片或更换从动盘总成。
③踏板不能正常回位，调整回位弹簧弹力。
①传动摩擦面沾有油污，分解清除摩擦片、压盘和飞轮摩擦面上的油污。
⑤操作不当(如在行驶中长期把脚放在踏板上，造成离合器处于半分离状态使摩擦片烧损硬化)。
从动盘严重烧损硬化应更换;养成良好的操作习惯。
⑥离合器盖与飞轮之间螺栓松动，使压盘不能压紧从动盘。
紧固连接螺栓即可。
二、分离不彻底1.现象:发动机怠速运转时，踏板踩到底，但挂档困难且伴有变速器齿轮发出的撞击声(有同步器档位挂档时间明显滞后)，勉强挂档后离合器尚未放松汽车开始行走或发动机熄火。
2.诊断方法:①根据现象判断;②拨片法:一人将离合器踏板踏到底，变速器置空档，另一人打开离合器壳上的检视窗，用起子拨动摩擦片，若从动盘不能转动，则说明离合器分离不彻底。
3.原因分析与排除方法:①踏板自由行程过大。
调整自由行程。
②从动盘挠曲、铆钉松脱或摩擦片破碎。
更换从动盘。
③新换从动盘摩擦片过厚。
选用合适配件，调整自由行程。
④离合器分离叉装配不当。
拆下变速器重新安装。
