高压大排量节能液压柱塞泵项目知识讲解

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

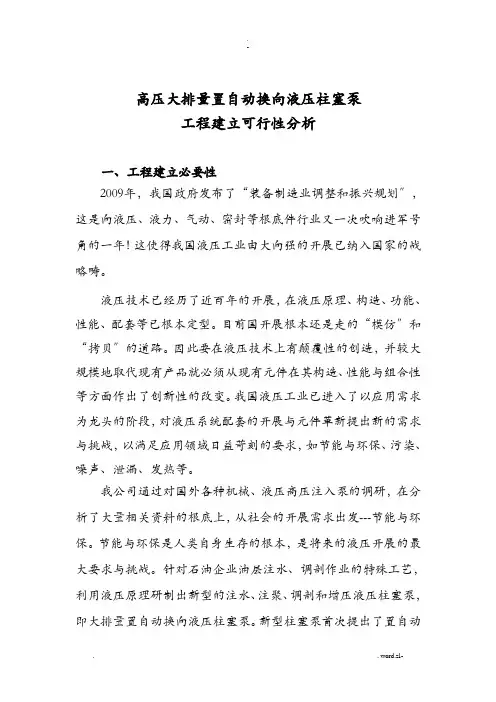

高压大排量置自动换向液压柱塞泵工程建立可行性分析一、工程建立必要性2009年，我国政府发布了“装备制造业调整和振兴规划〞，这是向液压、液力、气动、密封等根底件行业又一次吹响进军号角的一年！这使得我国液压工业由大向强的开展已纳入国家的战略畴。

液压技术已经历了近百年的开展，在液压原理、构造、功能、性能、配套等已根本定型。

目前国开展根本还是走的“模仿〞和“拷贝〞的道路。

因此要在液压技术上有颠覆性的创造，并较大规模地取代现有产品就必须从现有元件在其构造、性能与组合性等方面作出了创新性的改变。

我国液压工业已进入了以应用需求为龙头的阶段，对液压系统配套的开展与元件革新提出新的需求与挑战，以满足应用领域日益苛刻的要求，如节能与环保、污染、噪声、泄漏、发热等。

我公司通过对国外各种机械、液压高压注入泵的调研，在分析了大量相关资料的根底上，从社会的开展需求出发---节能与环保。

节能与环保是人类自身生存的根本，是将来的液压开展的最大要求与挑战。

针对石油企业油层注水、调剖作业的特殊工艺，利用液压原理研制出新型的注水、注聚、调剖和增压液压柱塞泵，即大排量置自动换向液压柱塞泵。

新型柱塞泵首次提出了置自动换向的概念，在不增加任何辅助机构的同时实现高压大排量的输出和不连续连续工作的特点，一举突破了国高压大排量液压柱塞泵领域尚无核心技术的先例，获得了多项国家创造专利。

该工程的建立能迅速提升国液压柱塞泵生产技术水平和产品升级换代，填补国不能生产高压大排量液压柱塞泵的空白，并可形成五大系列高压大排量液压柱塞泵产品，年产1000台套成套装置，年产值3亿元的生产能力。

产品可以广泛应用于压力机、工程机械、海洋液压等，以油田注水采油为例，为了弥补原油采出后所造成的地下亏空，保持或提高油层压力，该技术装备的应用可以实现油田高产稳产，大大提高采收率。

立足XX大港油田，不仅可以提高油田采油装备水平，而且节能降耗、保护环境，为地方经济可持续开展做奉献。

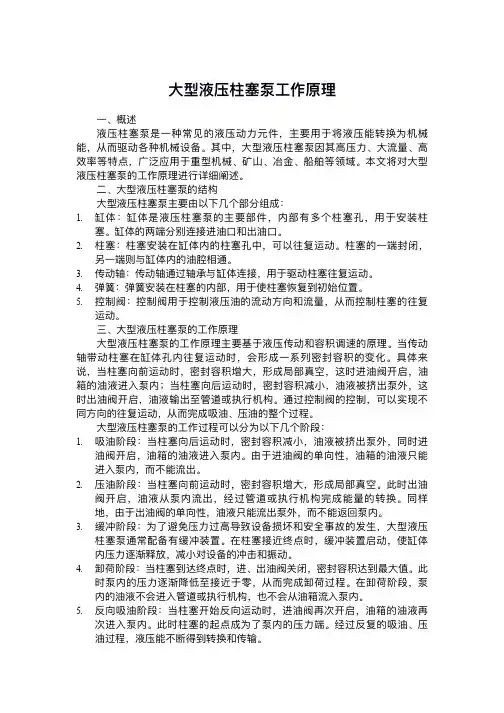

⼤型液压柱塞泵⼯作原理⼀、概述液压柱塞泵是⼀种常⻅的液压动⼒元件，主要⽤于将液压能转换为机械能，从⽽驱动各种机械设备。

其中，⼤型液压柱塞泵因其⾼压⼒、⼤流量、⾼效率等特点，⼴泛应⽤于重型机械、矿⼭、冶⾦、船舶等领域。

本⽂将对⼤型液压柱塞泵的⼯作原理进⾏详细阐述。

⼆、⼤型液压柱塞泵的结构⼤型液压柱塞泵主要由以下⼏个部分组成：1.缸体：缸体是液压柱塞泵的主要部件，内部有多个柱塞孔，⽤于安装柱塞。

缸体的两端分别连接进油⼝和出油⼝。

2.柱塞：柱塞安装在缸体内的柱塞孔中，可以往复运动。

柱塞的⼀端封闭，另⼀端则与缸体内的油腔相通。

3.传动轴：传动轴通过轴承与缸体连接，⽤于驱动柱塞往复运动。

4.弹簧：弹簧安装在柱塞的内部，⽤于使柱塞恢复到初始位置。

5.控制阀：控制阀⽤于控制液压油的流动⽅向和流量，从⽽控制柱塞的往复运动。

三、⼤型液压柱塞泵的⼯作原理⼤型液压柱塞泵的⼯作原理主要基于液压传动和容积调速的原理。

当传动轴带动柱塞在缸体孔内往复运动时，会形成⼀系列密封容积的变化。

具体来说，当柱塞向前运动时，密封容积增⼤，形成局部真空，这时进油阀开启，油箱的油液进⼊泵内；当柱塞向后运动时，密封容积减⼩，油液被挤出泵外，这时出油阀开启，油液输出⾄管道或执⾏机构。

通过控制阀的控制，可以实现不同⽅向的往复运动，从⽽完成吸油、压油的整个过程。

⼤型液压柱塞泵的⼯作过程可以分为以下⼏个阶段：1.吸油阶段：当柱塞向后运动时，密封容积减⼩，油液被挤出泵外，同时进油阀开启，油箱的油液进⼊泵内。

由于进油阀的单向性，油箱的油液只能进⼊泵内，⽽不能流出。

2.压油阶段：当柱塞向前运动时，密封容积增⼤，形成局部真空。

此时出油阀开启，油液从泵内流出，经过管道或执⾏机构完成能量的转换。

同样地，由于出油阀的单向性，油液只能流出泵外，⽽不能返回泵内。

3.缓冲阶段：为了避免压⼒过⾼导致设备损坏和安全事故的发⽣，⼤型液压柱塞泵通常配备有缓冲装置。

在柱塞接近终点时，缓冲装置启动，使缸体内压⼒逐渐释放，减⼩对设备的冲击和振动。

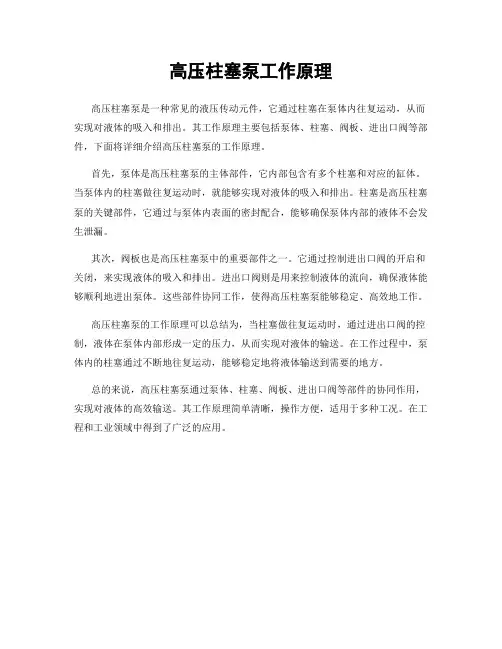

高压柱塞泵工作原理
高压柱塞泵是一种常见的液压传动元件，它通过柱塞在泵体内往复运动，从而实现对液体的吸入和排出。

其工作原理主要包括泵体、柱塞、阀板、进出口阀等部件，下面将详细介绍高压柱塞泵的工作原理。

首先，泵体是高压柱塞泵的主体部件，它内部包含有多个柱塞和对应的缸体。

当泵体内的柱塞做往复运动时，就能够实现对液体的吸入和排出。

柱塞是高压柱塞泵的关键部件，它通过与泵体内表面的密封配合，能够确保泵体内部的液体不会发生泄漏。

其次，阀板也是高压柱塞泵中的重要部件之一。

它通过控制进出口阀的开启和关闭，来实现液体的吸入和排出。

进出口阀则是用来控制液体的流向，确保液体能够顺利地进出泵体。

这些部件协同工作，使得高压柱塞泵能够稳定、高效地工作。

高压柱塞泵的工作原理可以总结为，当柱塞做往复运动时，通过进出口阀的控制，液体在泵体内部形成一定的压力，从而实现对液体的输送。

在工作过程中，泵体内的柱塞通过不断地往复运动，能够稳定地将液体输送到需要的地方。

总的来说，高压柱塞泵通过泵体、柱塞、阀板、进出口阀等部件的协同作用，实现对液体的高效输送。

其工作原理简单清晰，操作方便，适用于多种工况。

在工程和工业领域中得到了广泛的应用。

柱塞泵结构原理及操作培训柱塞泵是一种常用的液压泵，其特点是结构简单、工作可靠、压力稳定等。

下面将详细介绍柱塞泵的结构、原理以及操作培训。

一、柱塞泵的结构柱塞泵主要由驱动轴、柱塞、缸体、进出口阀、液压油箱等组成。

1.驱动轴：驱动轴是柱塞泵的动力源，通过电机或发动机传动带带动驱动轴旋转。

2.柱塞：柱塞是柱塞泵的关键部件，它负责从液压油箱中吸入液体，然后通过压力将液体送入缸体中，产生输出压力。

3.缸体：缸体是柱塞泵的重要部件，它内部有一些与柱塞相配合的工作腔，柱塞在缸体内做往复运动，从而产生液压能。

4.进出口阀：进出口阀是柱塞泵的控制阀，它负责控制液体的进出口，确保液体按照一定规律流动。

5.液压油箱：液压油箱是存储液压油的容器，液压油通过泵的吸力从液压油箱中吸入，再通过压力送入缸体，产生液压能。

二、柱塞泵的工作原理柱塞泵的工作原理基于液体的压力传递。

当驱动轴带动柱塞旋转时，柱塞在缸体内做往复运动。

当柱塞运动到吸入侧时，柱塞内部的工腔被扩大，形成一定的负压，液压油从液压油箱中被吸入，完成吸入过程。

当柱塞运动到压力侧时，柱塞内部的工腔被压缩，形成一定的压力，液压油被推出，完成压力输出。

三、柱塞泵的操作培训柱塞泵的操作需要具备一定的专业知识和技能，下面列举几个操作培训要点。

1.检查液压油：在操作柱塞泵之前，需要检查液压油的油位和质量。

油位应在规定范围内，油质应清洁、无杂质。

如有需要，应及时更换液压油。

2.启动柱塞泵：启动柱塞泵之前，应检查所有部件是否正常运转，如有异常情况应及时排除。

同时，还需要确保泵的进出口阀处于正确的开启状态。

3.调整输出压力：柱塞泵的输出压力可以通过调整进出口阀的开度来实现。

根据需要，适时调整进出口阀的开度，控制输出压力。

4.定期检修：柱塞泵属于机械设备，定期检修是必不可少的。

定期检修可以保持柱塞泵的正常工作状态，延长使用寿命。

以上是关于柱塞泵结构、原理及操作培训的介绍。

柱塞泵在液压系统中起着重要的作用，掌握其结构、原理和操作技巧对于操作人员来说至关重要。

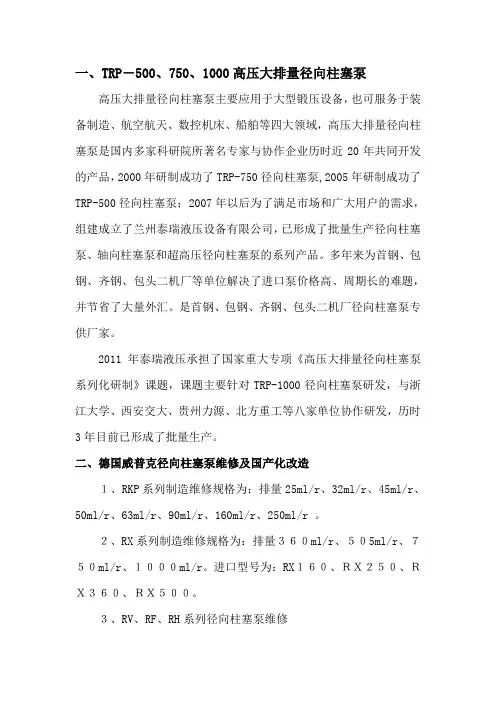

一、TRP－500、750、1000高压大排量径向柱塞泵
高压大排量径向柱塞泵主要应用于大型锻压设备，也可服务于装备制造、航空航天、数控机床、船舶等四大领域，高压大排量径向柱塞泵是国内多家科研院所著名专家与协作企业历时近20年共同开发的产品，2000年研制成功了TRP-750径向柱塞泵,2005年研制成功了TRP-500径向柱塞泵；2007年以后为了满足市场和广大用户的需求，组建成立了兰州泰瑞液压设备有限公司，已形成了批量生产径向柱塞泵、轴向柱塞泵和超高压径向柱塞泵的系列产品。

多年来为首钢、包钢、齐钢、包头二机厂等单位解决了进口泵价格高、周期长的难题，并节省了大量外汇。

是首钢、包钢、齐钢、包头二机厂径向柱塞泵专供厂家。

2011年泰瑞液压承担了国家重大专项《高压大排量径向柱塞泵系列化研制》课题，课题主要针对TRP-1000径向柱塞泵研发，与浙江大学、西安交大、贵州力源、北方重工等八家单位协作研发，历时3年目前已形成了批量生产。

二、德国威普克径向柱塞泵维修及国产化改造
１、RKP系列制造维修规格为：排量25ml/r、32ml/r、45ml/r、50ml/r、63ml/r、90ml/r、160ml/r、250ml/r 。

２、RX系列制造维修规格为：排量３６０ml/r、５０5ml/r、７５０ml/r、１０００ml/r。

进口型号为：RX１６０、ＲＸ２５０、ＲＸ３６０、ＲＸ５００。

３、RV、RF、RH系列径向柱塞泵维修
泰瑞液压是国内唯一一家有能力承担威普克-潘克泵维修的专业厂家，并且公司生产的TRP系列泵可以替代威普克-潘克进口泵，多年来承担了首钢、包钢、北满特钢、北方重工等厂家进口泵的维修，并实现了国产化改造。

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

图文讲解柱塞泵的结构及工作原理【本期内容，由上海神农冠名播出】柱塞泵的结构组成柱塞泵主要由动力端和液力端两大部分组成，并附有皮带轮、止回阀、安全阀、稳压器、润滑系统等组成。

01动力端(1)曲轴曲轴为此泵中关键部件之一。

采用曲拐轴整体型式，它将完成由旋转运动变为往复直线运动的关键一步，为了使其平衡，各曲轴柄销与中心成120°。

(2)连杆连杆将柱塞上的推力传递给曲轴，又将曲轴的旋转运动转换为柱塞的往复运动，其杆截面采取工字形，大头为剖分式，轴瓦采用对分薄壁瓦形式，小头瓦采用轴套式，并以其定位。

(3)十字头十字头连接摇摆运动的连杆和往复运动的柱塞，它具有导向作用，它与连杆为闭式连接，与柱塞卡箍相连。

(4)浮动套浮动套固定在机座上，它一方面起隔绝油箱与污油池的作用，另一方面对十字头导杆起一个浮动支承点的作用，能提高运动密封部件的使用寿命。

(5)机座机座是安装动力端和连接液力端部分的受力构件，机座后部两侧有轴承孔，前部设有与液力端连接的定位销孔保证滑道中心与泵头中心的对中性，在机座的前部一侧设有放液孔，用来排放渗漏的液体。

2液力端(1)泵头泵头为不锈钢整体锻造而成，吸、排液阀垂直布置，吸液孔在泵头底面，排液孔在泵头的侧面，同阀腔相通，简化了排出管路系统。

(2)密封函密封函与泵头以法兰连接，柱塞的密封形式为碳素纤维纺织的矩形软填料，具有良好的高压密封性能。

(3)柱塞(4)进液阀和排液阀进、排液阀及阀座，适合输送黏度较大的液体的低阻尼、锥形阀结构，具有降低黏度的特点。

接触面有较高的硬度和密封性能，以保证进、排液阀具有足够的使用寿命。

3附属配套部分主要有止回阀、稳压器、润滑系统、安全阀、压力表等。

(1)止回阀泵头排出的液体，通过低阻尼止回阀流人高压管道，液体反向流动时，止回阀关闭，阻尼高压液体流回泵体。

(2)稳压器泵头排出的高压脉动液体，经过稳压器后，变为较平稳的高压液体流动。

(3)润滑系统主要是由齿轮油泵从油箱中抽油，给曲轴、十字头等转动部位润滑。

柱塞泵一、引言柱塞泵是一种常见的液压泵，被广泛用于工业领域。

本文将详细介绍柱塞泵的工作原理、结构特点、应用领域以及维护保养等方面的内容。

二、工作原理1.1 原理概述柱塞泵是一种通过柱塞的运动来实现液压能源转换的装置。

其工作原理基于泵腔和柱塞之间的交替运动，通过增大和减小泵腔容积来实现流体的输送。

1.2 工作过程柱塞泵的工作过程可以分为吸入阶段和排出阶段两个过程。

在吸入阶段，柱塞向后运动，泵腔容积增大，从而产生负压，使液体通过吸入阀进入泵腔；在排出阶段，柱塞向前运动，泵腔容积减小，从而产生正压，将液体通过排出阀排出。

三、结构特点2.1 柱塞柱塞是柱塞泵的核心部件，其材质一般为优质的工具钢或合金钢，具有高硬度和耐磨性。

柱塞通常由多个环形密封圈密封，以防止泄漏。

2.2 泵腔泵腔是柱塞泵的主体部件，通常采用优质的铸铁或铝合金材料制成。

泵腔内有相应数量的柱塞工作，通过泵腔的交替变大和变小实现流体的压力变化。

2.3 驱动装置柱塞泵的驱动装置一般采用液压或电动机驱动。

液压驱动的柱塞泵具有自动控制、调节性能好的特点，而电动驱动的柱塞泵则适用于小功率、小流量的工作场合。

四、应用领域3.1 工业领域柱塞泵在工业领域的应用非常广泛。

例如，用于工业机械设备的液压系统、汽车、起重设备等领域都需要柱塞泵来提供液压能源。

3.2 农业领域柱塞泵在农业领域也有着重要的应用。

例如，用于农业机械设备中的液压转向系统、液压提升系统等，提高了农业机械的工作效率和生产能力。

3.3 其他领域除了工业和农业领域外，柱塞泵还在船舶、航空、建筑等领域有广泛的应用。

例如，用于船舶的液压推进系统、航空器的液压操纵系统等。

五、维护保养柱塞泵的维护保养对于延长其使用寿命和提高工作效率非常重要。

以下是几点常见的维护保养要点：4.1 定期更换液压油柱塞泵工作时需要注入液压油，并定期更换液压油以保持油质的良好状态，防止污染或变质的油液对泵的损坏。

4.2 检查和更换密封圈柱塞泵的密封圈是防止泄漏的重要组成部分，定期检查并及时更换磨损或老化的密封圈，以保证泵的密封性能。

柱塞泵基础知识一、柱塞泵工作原理柱塞泵，顾名思义即靠柱塞为主要工作部件的泵。

其原理在日常生活中都不陌生，如医生用的注射器、手摇式压水井。

医生用的注射器最为形象，针管（缸体）、活塞（柱塞）、针头组成。

其工作原理即靠活塞（柱塞）在针管（缸体）中的运动，改变针管（缸体）中的体积，将药（液压介质）推出针尖（泵口）。

柱塞泵基本原理就类似这样：依靠柱塞在缸体中运动，改变缸体中容积的变化，将液压介质推出缸体。

柱塞泵就是在原理上增加了几部分：第一、自动吸油和排油部分（配流部分）；第二、为了提高性能（增加效率、减少脉动、降低噪音），增加了柱塞的数量，以及增加和改进其他结构；第三、为了对流量的可控，增加了各种的控制方式。

二、柱塞泵分类一般情况柱塞泵可以根据以下几种分类依据来分类。

柱塞泵在配流方式上可以分为两种：阀配式和配流盘式阀配式柱塞泵（上图为三缸柱塞泵）根据柱塞与轴的关系分为：径向柱塞泵和轴向柱塞泵（一般为配流盘式），轴向柱塞泵又分为斜轴和直轴式。

径向柱塞泵直轴式轴向柱塞泵斜轴式轴向柱塞泵根据控制方式可分为：定量、变量（手动变量、压力控制、流量控制、电液比例控制等）三、直轴式柱塞泵工作原理这里重点介绍直轴式（斜盘式轴向柱塞泵）。

直轴式柱塞泵工作原理：柱塞泵是依靠柱塞在缸体内作往复运动的，使得密封油腔容积变化而实现吸油和压油。

柱塞和配油盘形成若干个密封工作油腔，斜盘倾角(斜盘工作表面与垂直于轴线方向的夹角)为。

油缸体内均布着几个柱塞孔，柱塞在柱塞孔里滑动。

当传动轴带着缸体和柱塞一起旋转时(图示逆时针)，柱塞在缸体内作往复运动，在自下而上回转的半周内，柱塞逐渐向外伸出，使缸体内密封油腔容积增加，形成局部真空，于是油液就通过配油盘的吸油窗口a进入缸体中。

在自上而下的半周内，柱塞被斜盘推着逐渐向里缩回，使密封油腔容积减小，将液体从配油窗口b排出去。

这样，缸体每转动一周，完成一次吸油和一次压油。

四、轴向柱塞泵优点●结构紧凑，●单位功率体积小，●压力高，●变量机构布置方便，●寿命长五、常规产品国内产品：CY14系列力士乐产品：A4V, A7V ,A8V ,A10V，A11V等伊顿、丹佛斯、阿托斯等均有其产品该产品是力士乐A10VSO系列产品的国产化主要参数如下：额定压力Mpa 28排量ml/R 18 28 45 71 100 140 额定转速rpm 3300 3000 2600 2200 2000 1800 额定流量L/min 59.4 84 117 156 200 252控制方式直接驱动、压力控制、远程压力控制、压力/流量控制、压力/流量/功率控制、流量电控、压力/流量电控、电液压力控制其他能组合串泵六、柱塞泵的主要市场◆工程机械（重要市场）◆塑料机械（重要市场）✧农业机械✧冶金矿山设备✧机床✧石油化工设备其他设备。

柱塞泵的功率范围【最新版】目录1.柱塞泵简介2.柱塞泵的功率范围3.影响柱塞泵功率的因素4.柱塞泵的选型与使用正文一、柱塞泵简介柱塞泵是一种常见的液压泵，主要用于输送高压、大流量的液体。

它具有结构简单、工作可靠、维修方便等优点，在工程机械、石油化工、船舶等领域中得到广泛应用。

二、柱塞泵的功率范围柱塞泵的功率范围与其排量、压力、转速等因素有关。

一般来说，柱塞泵的功率范围从几千瓦到几十千瓦不等。

不同型号和规格的柱塞泵功率也会有所差异。

三、影响柱塞泵功率的因素1.排量：柱塞泵的排量越大，所需的功率也越大。

这是因为大排量泵需要承受更大的流量和压力。

2.压力：泵的压力等级越高，所需的功率也越大。

高压泵需要消耗更多的能量来克服液体的阻力。

3.转速：转速越高，泵的功率也越大。

高速运转的泵需要更多的动力来维持其工作状态。

4.泵的结构和材料：不同结构和材料的泵，其功率消耗也会有所不同。

例如，一些高性能材料制成的泵，具有较低的摩擦和磨损，可以降低泵的功率损耗。

四、柱塞泵的选型与使用1.选型：在选择柱塞泵时，需要根据实际工作需求，综合考虑排量、压力、转速等因素，选择合适的泵型和规格。

同时，还要考虑泵的工作环境，如温度、湿度等，以确保泵的可靠性和耐用性。

2.使用：在使用柱塞泵时，要注意以下几点：（1）定期检查泵的运行状态，发现异常及时处理，以免损坏泵。

（2）保持泵的清洁，避免杂质进入泵内，影响泵的正常工作。

（3）合理调整泵的工作压力和流量，避免超负荷运行，以降低泵的功率损耗，提高泵的使用寿命。

总之，柱塞泵的功率范围受排量、压力、转速等多种因素影响。

柱塞泵的工作原理柱塞泵是一种常用的液压泵，其工作原理主要是通过柱塞在缸体内的往复运动来实现液体的吸入和排出。

柱塞泵通常由柱塞、缸体、阀门等部件组成，下面我们将详细介绍柱塞泵的工作原理。

首先，柱塞泵的工作原理与活塞泵类似，都是通过柱塞在缸体内的往复运动来实现液体的吸入和排出。

当柱塞向后运动时，缸体内的容积增大，液体被吸入；当柱塞向前运动时，缸体内的容积减小，液体被排出。

这种往复运动使得柱塞泵能够产生高压液体流，从而实现液体的输送。

其次，柱塞泵的工作原理还涉及到阀门的控制。

在柱塞泵的缸体上通常设置有进出口阀门，通过这些阀门的开启和关闭来控制液体的流动方向。

当柱塞向后运动时，进口阀门打开，液体被吸入；当柱塞向前运动时，进口阀门关闭，出口阀门打开，液体被排出。

这样，就能够实现液体的循环输送。

另外，柱塞泵的工作原理还与柱塞的密封性和运动方式有关。

柱塞通常采用密封圈来保证与缸体之间的密封性，防止液体泄漏。

而柱塞的运动方式通常是由液压驱动，通过液压缸或液压马达来实现柱塞的往复运动，从而产生高压液体流。

总的来说，柱塞泵的工作原理是通过柱塞在缸体内的往复运动来实现液体的吸入和排出，同时通过阀门的控制和柱塞的密封性和运动方式来实现液体的循环输送。

柱塞泵具有结构简单、压力稳定、流量可调等特点，广泛应用于工程机械、冶金设备、石油化工等领域。

以上就是关于柱塞泵的工作原理的详细介绍，希望能够对大家有所帮助。

柱塞泵作为一种常用的液压泵，在工程领域有着广泛的应用，了解其工作原理对于工程技术人员来说是非常重要的。

希望大家能够加深对柱塞泵工作原理的理解，为实际工作中的应用提供帮助。

⼤型液压柱塞泵⼯作原理⼀、概述液压柱塞泵是液压系统中的重要元件，主要⽤于⾼压、⼤流量和输送粘度较⼤或具有悬浮固体颗粒的液体。

⼤型液压柱塞泵在采矿、冶⾦、化⼯、电⼒等重⼯业领域有着⼴泛的应⽤。

本⽂将对⼤型液压柱塞泵的⼯作原理进⾏详细阐述，以期帮助读者更好地理解这⼀关键元件的⼯作⽅式。

⼆、⼤型液压柱塞泵的结构⼤型液压柱塞泵主要由以下⼏个部分组成：1.动⼒端：包括主轴、主轴轴承、斜盘、缸体、柱塞等部件，⽤于传递动⼒并实现运动。

2.液⼒端：包括吸⼊阀和排出阀，⽤于控制液体的流动。

3.调节机构：包括调节器、调节器弹簧等，⽤于调节泵的排量和流量。

三、⼤型液压柱塞泵的⼯作原理⼤型液压柱塞泵的⼯作原理主要涉及以下三个过程：1.吸油过程：在吸油区，柱塞向下运动，柱塞孔内的液体压⼒降低，当压⼒低于进⼝管道的压⼒时，吸⼊阀打开，液体被吸⼊缸体。

2.压油过程：在压油区，柱塞向上运动，柱塞孔内的液体压⼒升⾼，当压⼒⾼于出⼝管道的压⼒时，排出阀打开，液体被排出泵外。

3.调节排量与流量：通过调节斜盘的⻆度，可以改变柱塞的⾏程⻓度和缸体的有效容积，从⽽调节泵的排量和流量。

四、⼯作特点与优势⼤型液压柱塞泵具有以下特点与优势：1.⾼压、⼤流量：能够产⽣较⾼的⼯作压⼒和⼤流量输出，满⾜⼯业领域中的各种需求。

2.良好的调节性能：通过调节斜盘的⻆度，可以⽅便地调节泵的排量和流量，实现系统的灵活控制。

3.良好的耐磨性：柱塞和缸体采⽤优质材料制成，具有良好的耐磨性，延⻓了泵的使⽤寿命。

4.⾼效节能：在正常⼯作条件下，泵的效率较⾼，能够降低能源消耗和维护成本。

5.可靠性⾼：结构紧凑、⼯作可靠，能够在恶劣的⼯作环境下稳定运⾏。

6.应⽤范围⼴：适⽤于各种需要⾼压、⼤流量液体的⼯业领域，如采矿、冶⾦、化⼯、电⼒等。

7.维护⽅便：设有完善的润滑系统和安全保护装置，能够减少维护⼯作量和延⻓使⽤寿命。

8.可配置多种控制⽅式：如远程控制、⾃动控制和智能化控制等，⽅便⽤户根据实际需求进⾏选择和配置。
