钢制扬克缸：优势及发展历程纸幅经过压榨后的干度一般为40~45%，剩余的水分须经过干燥除去，对于生活用纸而言，通常为一个直径较大的烘缸，称之为扬克缸。
扬克缸的最大直径可达6.7米，即22英尺。
扬克缸一方面可以将纸幅烘干至需要的要求，同时通过烘干大幅度提高纸幅的强度以达到纸张的质量要求。
扬克缸的另一个作用是给纸幅提供传送支撑作用，类似于皮带。
与扬克缸配套的称之为气罩，气罩按照气的分类可以分为蒸汽气罩和燃气气罩。
蒸汽气罩使用新鲜蒸汽和回收的二次蒸汽，燃气气罩使用天然气作为热源。
通常情况下，在扬克缸和气罩总的脱水量下，扬克缸可以贡献50~60%的作用，气罩可以贡献40~50%的作用。
扬克缸被称为生活用纸机的心脏，并不仅仅是因为其拥有较大的尺寸和较高的价值，还有以下几个方面的原因：为纸幅干燥提供热源载体为纸幅在干燥过程中的传输提供支撑作为辊子，与真空压榨辊配合，提供热辊压榨的作用为纸幅起皱提供载体扬克缸之所以称之为扬克缸的具体原因纸巾不明，有人说是为了纪念扬克这个名字，但此种说法并没有确凿的事实依据。
在过去的将近200年内，铸造扬克缸是扬克缸的绝对主流，经过多年的实践经验，表明铸造可以有效的提高材料的特性，如强度，热传导性。
同时，在铸造扬克缸发展的过程中，通过改变扬克缸内部的结构可以有效的增加热传导性，如采用沟槽和挡流板而不是采用内部平滑的结构。
约从2000年开始，钢制扬克缸作为概念性产品开始在市场上出现，制造方法的升级和焊接技术的提高，使得钢制扬克缸成为可能。
意大利的Toscotec作为钢制扬克缸的先锋，以其40年的生产经验，为钢制扬克缸的市场化做出了杰出的贡献。
Toscotec总部位于意大利Lucca，该公司从1960年开始就将扬克缸的发展方向定位为钢制扬克缸，从1999年开始，该公司开始生产钢制扬克缸。
从2000年开始，该公司开始交付了直径2.5米（8英尺）的钢制扬克缸并正式应用。
2013年，该公司开启了第二代钢制扬克缸的设计，直径达22英尺，幅宽达5.6米，该台扬克缸配套纸机的车速为2000米/分钟。
球化工企业，原来是亨斯迈（Huntsman）颜料及助剂事业部。
2017年中旬从亨斯迈完成拆分，后独立运作此前亨斯迈的二氧化钛和高性能添加剂业务，在全球共拥有26家工厂，目前在约110个国家开展业务。

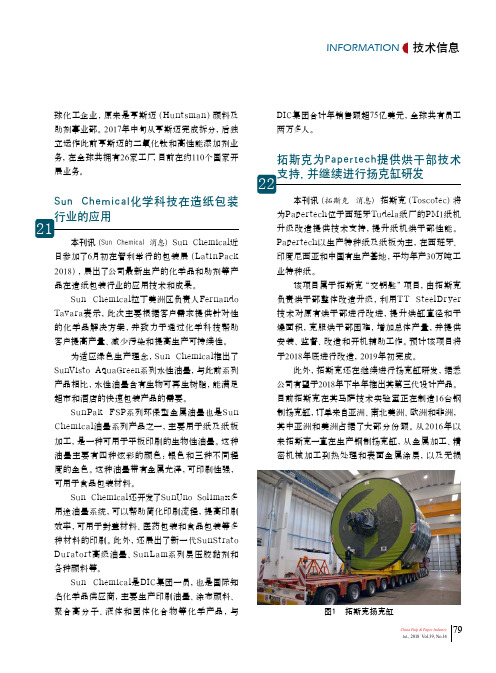

Sun Chemical化学科技在造纸包装日参加了6月初在智利举行的包装展（LatinPack 2018），展出了公司最新生产的化学品和助剂等产品在造纸包装行业的应用技术和成果。
Sun Chemical拉丁美洲区负责人Fernando Tavara表示，此次主要根据客户需求提供针对性的化学品解决方案，并致力于通过化学科技帮助客户提高产量、减少污染和提高生产可持续性。
为适应绿色生产理念，Sun Chemical推出了SunVisto AquaGreen系列水性油墨，与此前系列产品相比，水性油墨含有生物可再生树脂，能满足超市和酒店的快速包装产品的需要。
SunPak FSP系列环保型金属油墨也是Sun Chemical油墨系列产品之一，主要用于纸及纸板加工，是一种可用于平板印刷的生物性油墨。
这种油墨主要有四种炫彩的颜色：银色和三种不同程度的金色。
这种油墨带有金属光泽，可印刷性强，可用于食品包装材料。
Sun Chemical还开发了SunUno Solimax多用途油墨系统，可以帮助简化印刷流程，提高印刷效率，可用于封盖材料、医药包装和食品包装等多种材料的印刷。
此外，还展出了新一代SunStrato Duratort高级油墨、SunLam系列层压胶黏剂和各种颜料等。
Sun Chemical是DIC集团一员，也是国际知名化学品供应商，主要生产印刷油墨、涂布颜料、聚合高分子、液体和固体化合物等化学产品，与DIC集团合计年销售额超75亿美元，全球共有员工两万多人。
拓斯克为Papertech提供烘干部技术本刊讯（拓斯克 消息) 拓斯克（Toscotec）将为Papertech位于西班牙Tudela纸厂的PM1纸机升级改造提供技术支持，提升纸机烘干部性能。
扬克缸缸筒制造工艺及质量控制扬克缸缸筒制造工艺及质量控制是指在柴油机等内燃机及其它机械中，增强机体强度、降低噪音和磨损、改善冷却效果的机械零件。
缸筒是与活塞配套的零件，主要起到密封燃烧室、支撑活塞、稳定气缸体和散热等作用。
本文将深入探讨扬克缸缸筒的制造工艺及质量控制。
一、缸筒的材料和加工工艺缸筒一般是采用珠光体铸铁、球墨铸铁和高硅铸铁等材料。
其中，珠光体铸铁是缸筒常用的材料之一，具有强度高、硬度低、耐热性能好、加工性好等特点，但是其绝热性差，导热系数低。
球墨铸铁材料则相对来说更适用于高功率和高性能的发动机，具有高强度、高韧性、高耐磨性、良好的热处理性能等特点。
高硅铸铁材料具有良好的耐磨性和耐高温性能，并且有助于提高机体强度和减少散热。
加工工艺主要包括铸造、热处理和精加工等环节。
铸造工艺的好坏直接影响缸筒的性能和质量，如铸造温度、浇注速度、除砂时间等。
随着数控技术的发展，精密铸造工艺得到了广泛应用。
在铸造时，还采用了不同的铸型技术，如砂型铸造、蜡型铸造、金属型铸造等。
热处理工艺是指对铸件进行加热或冷却处理，以改善缸筒的性能和质量。
精加工包括车床加工、磨削加工、钻孔加工等，以提高表面粗糙度和几何精度。
二、缸筒的质量控制缸筒的质量直接影响柴油机的性能和寿命。
因此，对缸筒的质量控制非常重要。
目前，有以下几个环节需要特别注意：1.材料质量控制材料是缸筒制造的基础，必须保证材料质量，才能保证缸筒的性能和寿命。
在采购材料时，需要对材料进行检测，如化学成分分析、机械性能试验等。
2.铸造工艺控制铸造工艺是缸筒质量的关键环节，需要对各项铸造参数进行严格控制，如铸造温度、浇注速度、除砂时间等。
同时，还需要对铸件进行无损检测，如X射线、超声波等检测技术。
3.热处理工艺控制热处理工艺能够改善缸筒的性能和质量，但是如果控制不好，反而会对缸筒产生负面影响。
因此，需要对热处理工艺进行精细控制，如热处理温度、淬火温度、回火温度等，同时对热处理后的铸件进行检测。
本刊讯（To s c o t e c消息)2021年9月底，拓斯克（To s c o t e c）宣布以交钥匙方式向意大利Cartiera Confalone纸业提供的领先型2.2生活用纸生产线已经在其位于蒙托罗的新工厂正式开始运行。
新的领先型2.2卫生纸机配备了下一代靴式压榨、拓斯克钢制扬克缸与具有多级能量回收的天然气气罩。
净纸幅宽2,850 m m，设计车速2,200 m/min，年产能超过3.5万 t。
该生活用纸生产线将使用100%预干燥的原生纸浆生产卫生纸、餐巾纸和厨房纸巾。
该交钥匙工程项目的供货范围包括了完整的备浆系统、拓斯克专利的配备以降低能耗而设计的短接流送系统、DCS和QCS在内的电气和控制系统，以及除尘和除雾系统。
供应还包括真空系统和一套安装在领先型2.2生产线上的振动监测系统以及车间通风系统。
拓斯克还提供了两台配备了张力、夹紧控制系统和除尘系统的OPTIMA分切复卷机2200。
服务包包括详细的工厂设计、工厂和纸机安装、调试、培训和开机协助。
Cartiera Confalone纸业的新蒙托罗工厂是意大利南部20多年来最大的生活用纸投资，它配备了领先的生活用纸技术。
Cartiera Confalone 纸业在1999年投资了第一条拓斯克生活用纸生产线，为安装于其Maiori工厂的MODULO-PLUS 机型，然后在2013年选用了拓斯克钢制扬克缸取代了其铸铁扬克缸。
Car t iera Con fa lone成立于1800年，最早Maiori开了一家造纸厂生产手工纸，直到20世纪 70年代才开始生产生活用纸产品，主要生产卫生纸、厨房纸巾、餐巾纸和原纸。
产品分布在意大利各地，特别是意大利中部和南部，近年来，在意大利北部、欧盟和欧盟以外地区都有显著增长。
芬兰纸企Ahlstrom-Munksjö开发创新本刊讯（Ahlstrom-Munksjö消息) 芬兰纸企infoRmaTion73Oct., 2021 Vol.42, No.20China Pulp & Paper IndustryA h l s t r o m -M un ksj ö继续专注于可持续纤维的开发利用，最近推出了一种由100%纤维素纤维制成的开创性单材料氧气阻隔涂层技术——PureBarrier™。
扬克缸缸筒制造工艺及质量控制
扬克缸是一种常用于减速器、液压系统和机械传动中的重要零部件，主要用于储存和
传递液体、气体或能量。
本文将介绍扬克缸缸筒的制造工艺及质量控制。
1. 扬克缸缸筒的制造工艺分为以下几个步骤：
（1）材料准备：选择适用的材料，常见的有碳素钢、不锈钢等。
根据使用环境和要求，选择合适的材料。
（2）锻造成型：通过锻造工艺将原材料加工成所需的形状和尺寸。
这一步骤主要通过锤击或压力机进行。
（3）精确加工：使用数控机床或传统机床对锻造成型后的缸筒进行精密加工，包括车削、铣削、钻孔等工艺。
（4）热处理：对缸筒进行热处理，以提高材料的力学性能和硬度。
常见的热处理方法有淬火、回火等。
2. 扬克缸缸筒的质量控制主要从以下几个方面进行：
（1）材料质量控制：检查原材料的化学成分、机械性能和表面质量等。
确保材料的质量符合要求。
（2）加工质量控制：对每个加工环节进行质量控制，包括尺寸、形状、表面光洁度等。
采用合适的检测设备和方法进行检查和测试。
（3）热处理质量控制：对热处理过程进行监控，确保热处理工艺和时间的准确性。
对热处理后的材料进行性能测试。
（4）产品性能测试：对最终制成的缸筒进行性能测试，包括压力测试、密封性能测试等，确保产品的可靠性和稳定性。
（5）质量追溯和记录：建立完善的质量追溯体系，记录每个工序的检测结果和处理情况。
以便追溯和分析产品质量问题。
行业动态 Events in the Industry46《生活用纸》2020·10期全球卫生纸机供应商市场份额排名为了了解全球卫生纸机供应商的市场份额，Fastmarkets RISI 咨询公司统计了2000年以来交付的卫生纸机，其中包括已订购（即已收到第一笔付款）但尚未安装的纸机，有些保密项目尚未公开宣布因此不包括在统计中，年产能低于1万t 的卫生纸机也不在统计范围内。
统计结果显示，从2000年初到2022年末的23年，全球共交付1,449台卫生纸机，年产能总计3,730万t 。
截至本文撰写时，尚无计划在2022年之后交付的卫生纸机项目。
2020年4月底，福伊特完成了对拓斯克的收购，使卫生纸机供应商竞争状况和市场份额发生了重大变化，因此本文将两家公司市场份额合并在一起。
近年来，许多中国卫生纸机供应商正在发挥越来越重要的作用，其技术水平逐渐提高，所制造的卫生纸机车速和产能也不断提升。
他们的客户主要在中国，纸机也出口到亚洲远东、非洲、拉丁美洲、东欧甚至西欧等市场。
1 维美德自Beloit 破产以来，维美德无疑是全球最大的卫生纸机供应商。
尤其是在新千年的初期，维美德在全球交付的卫生图2 2000—2022年全球主要卫生纸机供应商市场份额变化20002001200220032004200520062007200820092010201120122013201420152016201720182019202020212022605040302010维美德福伊特/拓斯克安德里茨所有中国供应商除拓斯克外的意大利供应商川之江其他市场份额/%年份图1 全球主要卫生纸机供应商市场份额2000—2022年交付卫生纸机的合计年产能：3,730万tGlobal TM Suppliers RankEvents in the Industry 行业动态47《生活用纸》2020·10期纸机累计产能份额甚至超过40％（2001—2003年）。
Embalagens已委托福伊特为其位于巴西Juiz de Fora的新纸张生产线提供其质量控制系统(QCS) OnQuality扫描仪和传感器。
Paraibuna是该国最大的包装纸和瓦楞纸板制造商之一，在生产可回收和可生物降解的包装解决方案方面脱颖而出，并将于2021年9月在Juiz de Fora启动其新的8号纸机。
“我们的QCS解决方案符合最高技术标准，很高兴支持Paraibuna以尽可能高效和最佳生产质量运行他们的新机器。
”福伊特QCS应用工程师 Daniel Augusto Pereira说。
OnQuality质量控制系统将使Paraibuna能够满足新包装纸机PM8的高纸张质量要求和运营效率，具有智能和模块化功能的特点。
OnQuality 传感器将控制和优化重要的质量参数，包括定量和水分等。
所有传感器结构紧凑、坚固耐用且采用最先进的技术，都包含一个智能传感器和全面的诊断功能，并提供方便的维护和系统扩展。
此外，OnQuality质量控制系统下属的5001扫描仪将尽可能补充传感器的功能，其坚固的设计和集成稳定的测量平台能够在造纸厂的苛刻环境中平稳运行，高移动速度与快速信号处理相结合，为精确地纵向和横向控制提供高分辨率画面，与传感器互为补充，最终控制纵向和横向上的所有相关质量参数。
Voith OnQuality质量控制系统基于模块化和经过验证的自动化平台ComCore，可将质量控制系统轻松集成到客户的自动化系统中，提供清晰的信息并轻松访问造纸商，用户友好的界面有助于轻松优化质量参数配置文件。
作为福伊特造纸4.0产品组合的一部分，新的 OnQuality质量控制系统4.0功能使造纸商能够与OnCumulus云平台无缝集成，为造纸厂数字化奠定基础。
此外，O nQ u a l it y质量控制系统4.0允许通过提供多个虚拟传感器应用程序来克服物理传感器的界限。
作为质量控制系统4.0的最佳补充infoRmation和福伊特造纸4.0服务组合的一部分，福伊特的 OnPerformance Lab提供专家远程咨询、审计和故障排除，以根据质量控制系统的数据改进造纸和质量控制流程。
Technique and Equipment技术与设备71《生活用纸》2019·10期拓斯克钢制扬克缸维护的实践方法如何做才能降低拓斯克钢制扬克缸的维护成本：1 定期结构检查和无损探伤应该在开机后2年和第一次检查后的每5年，对扬克缸进行结构性检查和对扬克缸根据无损检测（NDE ）的方法：磁粉探伤（MPI ）、单束超声探伤（UT ）和自动超声波探伤（相控阵-PA 和时差衍射法衍射-TOFD ）进行结构性检查结构的焊接和连接螺栓的无损探伤。
这将确保符合当地压力容器法规和保险的要求。
2 检查钢制扬克缸内部和冷凝水排出系统每年一次，计划对拓斯克钢制扬克缸和它的冷凝物清除系统进行一次内部检查。
确保一个接一个彻底地从底部凹槽和紧固块清洁虹吸管。
检查内部虹吸管是否有任何四氧化三铁锈层：它的积聚可能是腐蚀的迹象。
清理也将确保纸张上的水分分布均匀。
还应检查冷凝水排出管的密封情况，以确保最大的传热效率。
3 检查蒸汽和冷凝水系统的水质锅炉水循环回路的化学参数和扬克缸冷凝水必须保持在推荐范围内。
这将确保锅炉以及包括拓斯克钢制扬克缸和Toscotec’s Yankee Cylinders Maintenance Methods技术与设备 Technique and Equipment72《生活用纸》2019·10期仪表在内的整合在系统里面的设备和机器的蒸汽冷凝水系统的顺利运行。
应不断监测关键化学参数，定期进行检测，确保水质得到控制。
如果怀疑蒸汽和冷凝水系统中有污染，增加检测的频率。
如果水质受到控制，应该看到一个薄而均匀的磁铁矿层（黑色氧化物，四氧化三铁），紧紧附着在拓斯克钢制扬克缸内部表面。
这一层会对可能的腐蚀产生屏障。
4 金属涂层表面的视觉检查每次纸机停机的时候对扬克缸金属表面进行视觉检查。
金属化涂层上的划痕或局部损伤可能会严重影响钢制扬克缸的运行能力。
如果这样，应该考虑在损伤的地方进行点修复。
如果看到振纹，考虑检查刮刀片的振动，机器机架共振，化学品涂层使用，通常的工艺参数与中心线偏差较大。
