矿井工业电视的研究与应用

工业电视系统一、系统概述煤矿作为高危行业之一，安全生产始终是头等大事。

由于煤矿矿区环境复杂，井下作业远离地面，地形复杂，环境恶劣，所以容易发生事故，对井下作业的视频监控是煤矿安全生产的一个重要环节。

因此，在煤矿井上、井下安装一套工业视频监控系统，对井上下，尤其是井下情况进行实时直观的监视监控，随时掌握井下现场的实际情况，对安全生产、调度指挥、科学决策提供直观、可靠的手段非常必要。

利用工业视频监控系统，地面监控人员可以直接对井下情况进行实时监看，不仅能直观的监视和记录井下工作现场的安全生产情况，而且能及时发现事故苗子，防患于未然；同时它可以把被监视场所的图像和声音全部或部分的记录下来，也能为事后分析事故提供有关的第一手图像资料，这样就为日后对某些事件的处理提供了方便条件及重要依据，同时电视监控系统还可以与防盗报警等其他安全技术防范体系联动运行，使防范能力更加强大。

因此远程视频监控系统是现代矿井安全生产监控系统的重要组成部分。

煤矿安全视频监控以成熟的高新技术为支撑，依托计算机网络为基础，构建一个多功能、全方位、先进可靠、开放性的煤矿安全远程视频网络监控系统。

二、设计原则本系统设计将遵循"高起点、高技术、高质量、高效率、开放性"原则，结合企业实际情况进行。

所采用的技术和设备安全可靠、先进实用并能保证今后能平稳升级、易于扩展。

整个项目方案按总体规划、分步实施、重点突出。

建立适合于煤矿安全生产的光纤图像、数据传输信道，解决同轴电缆传输所带来的抗干扰效果差、不能远距离传输、误码率高等问题：特别是传输井下视频图像，清晰稳定，效果良好。

带宽高、本质安全，无中继传输可达20Km以上；选用适合煤矿这样比较复杂的地质环境条件的阻燃光缆；在领导办公室终端实现图像资源共享，操作简单，使用方便；接口兼容，界面友好，易于学习；切换控制方式便捷灵活，方法先进可靠：建立的视频监控系统对井上办公区域、储煤仓、绞车房、锅炉房、变电站、瓦斯抽放站、井口，井下绞车工作面、主要运输巷、车场等主要场所进行实时监控。

工业电视系统在煤矿中的应用摘要：本文旨在探讨工业电视系统如何在煤矿中应用，以增强安全性和提高效率。

首先，介绍了煤矿的基本信息，包括矿山条件、矿山环境及其特殊性。

其次，重点介绍了工业电视系统对保证安全稳定运行、提高生产效率方面的作用。

最后，就如何更好地利用这一技术提出了建议。

关键词：煤矿，工业电视系统，安全，效率正文：随着人类文明发展的不断深入，能源需求也在不断增加，而煤矿作为主要的能源来源，也成为经济发展进程中的重要环节。

煤矿的开采伴随着危险的环境和条件，而传统的安全隐患更是让无数工人失去宝贵生命。

因此，提供安全有效的煤矿管理体系至关重要。

工业电视系统作为一种新兴技术，可以帮助煤矿实现安全监控、信息采集及控制等多项任务。

通过搭载多功能摄像头，可实时监控煤矿内部状况，对检测到的危险情况及时做出应对。

同时，煤矿摄像头还可以用于信息采集，如煤尘浓度、气体含量等，以保障安全稳定的工作环境。

此外，煤矿摄像头也可以用于远端控制，管理者可以根据实时状况对采矿工作实行实时调整，大大提高生产效率。

综上所述，工业电视系统在煤矿中的应用有助于煤矿实现安全监控、信息采集及控制，从而大大提高煤矿的生产效率。

因此，建议煤矿管理者充分利用这一技术，积极采取措施，努力实现“安全生产”目标，以改善煤矿工作环境，保障人民群众的生命健康安全。

现在，随着大数据和云计算等信息技术的发展，传统的安全管理方式已不再适用。

因此，煤矿可以利用大数据和云计算来改进安全管理，推出定制化的安全管理系统，以更加安全、高效的方式对煤矿进行管理。

例如，采用大数据分析的方法，可以分析煤矿工作环境数据，以便及时检测出潜在的安全隐患，并及时采取应对措施。

同时，还可以采用人工智能技术，为煤矿实现无人作业，将安全监控更为智能化，从而提出安全生产的效率和管理水平。

此外，煤矿也可以按照“风险管理”原则，采取更多技术和管理手段，努力实现安全管理的标准化，尽可能提升整个安全体系的完整性和可靠性。

工业视频安全监控系统在井工煤矿中的应用摘要：近年来煤矿安全事故频繁，职工习惯性违章较多，是导致安全事故的主要原因，而职工习惯性违章，其根本原因是由于监管的缺乏，煤矿井下地形复杂、环境恶劣，管理人员无法实时获知与掌控现场实况变化，导致安`全事故的发生。

因此，工业视频监控系统的应用为煤矿生产的安全性提供了技术保障。

此系统可使矿区的安全生产管理实现完全的数字化、网络化和智能化，可带来良好的社会效益与经济效益。

关键词：工业视频；煤矿安全生产；信息化1项目背景近年来，煤矿发生的安全事故在不断增加，如何加强安全生产，提高预警和事后搜救工作效率，摆到了各级主管部门和领导的面前，在经济高速发展、能源供应紧张的形势下，如何处理好保证安全和提高产量的关系。

需要深入研究，发展不能以牺牲环境和生命为代价。

煤矿安全事故频繁，职工习惯性违章较多，是导致安全事故的主要原因，而职工习惯性违章，其根本原因是由于监管的缺乏，传统的靠煤矿管理人员下井巡查监管职工违章已不能适应现代矿井智能化、信息化、自动化发展的时代，随着工业自动化水平的提高，视频监控系统在工业领域的应用也越来越广泛，视频监控系统是安全防范系统的重要组成部分，是一种防范能力较强的综合系统，以其直观、方便、信息丰富而得到广泛应用。

2项目必要性１）视频监控系统在生产过程中的监控作用是最显著的，特别是在采掘一线现场，在生产中关键部位设置视频监控，可以大大地减少安全隐患，实现无人天眼监控管理，例如在皮带传输机运行中的视频监控，掘进碛头的视频监控，采煤工作面的视频监控，提升运输的视频监控都是十分必要的。

２）视频监控系统在安全保卫工作中起到了重要的作用。

在安全隐患的防治方面，使用视频监控系统，可以及时准确地发现火灾、险情，从而避免财产损失以及人员伤亡。

3）视频监控系统正向数字网络化方向发展，生产调配、指挥调度都可以使用视频监控系统实现。

利用数字视频远程监控技术可在本系统内建立监控调度中心对远端现场的图像及其他敏感数据进行实时监控，以便对敏感事件进行快速反应。

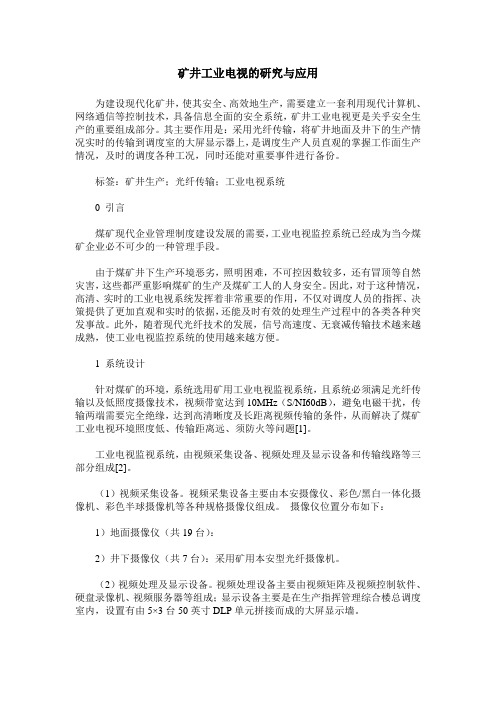

矿井工业电视的研究与应用为建设现代化矿井，使其安全、高效地生产，需要建立一套利用现代计算机、网络通信等控制技术，具备信息全面的安全系统，矿井工业电视更是关乎安全生产的重要组成部分。

其主要作用是：采用光纤传输，将矿井地面及井下的生产情况实时的传输到调度室的大屏显示器上，是调度生产人员直观的掌握工作面生产情况，及时的调度各种工况，同时还能对重要事件进行备份。

标签：矿井生产；光纤传输；工业电视系统0 引言煤矿现代企业管理制度建设发展的需要，工业电视监控系统已经成为当今煤矿企业必不可少的一种管理手段。

由于煤矿井下生产环境恶劣，照明困难，不可控因数较多，还有冒顶等自然灾害，这些都严重影响煤矿的生产及煤矿工人的人身安全。

因此，对于这种情况，高清、实时的工业电视系统发挥着非常重要的作用，不仅对调度人员的指挥、决策提供了更加直观和实时的依据，还能及时有效的处理生产过程中的各类各种突发事故。

此外，随着现代光纤技术的发展，信号高速度、无衰减传输技术越来越成熟，使工业电视监控系统的使用越来越方便。

1 系统设计针对煤矿的环境，系统选用矿用工业电视监视系统，且系统必须满足光纤传输以及低照度摄像技术，视频带宽达到10MHz（S/NI60dB），避免电磁干扰，传输两端需要完全绝缘，达到高清晰度及长距离视频传输的条件，从而解决了煤矿工业电视环境照度低、传输距离远、须防火等问题[1]。

工业电视监视系统，由视频采集设备、视频处理及显示设备和传输线路等三部分组成[2]。

（1）视频采集设备。

视频采集设备主要由本安摄像仪、彩色/黑白一体化摄像机、彩色半球摄像机等各种规格摄像仪组成。

摄像仪位置分布如下：1）地面摄像仪（共19台）：2）井下摄像仪（共7台）：采用矿用本安型光纤摄像机。

（2）视频处理及显示设备。

视频处理设备主要由视频矩阵及视频控制软件、硬盘录像机、视频服务器等组成；显示设备主要是在生产指挥管理综合楼总调度室内，设置有由5×3台50英寸DLP单元拼接而成的大屏显示墙。

多媒体技术数码世界 P.20工业电视监控系统在鱼卡煤矿的应用周强 中煤科工集团重庆研究院有限公司摘要:工业电视系统利用计算机多媒体技术和工业环网技术对煤矿主要生产环节和重要场所实现实时监控，随时掌握地面、井下等现场情况。

并将现场的图像通过硬盘录像机进行全天候地记录在硬盘上，并实时地传送到调度室。

关键词:工业电视 实时监控鱼卡煤矿属于新型数字化矿井，由于地面矿区及井下矿区大、作业地点多且人员复杂，故利用工业电视监控系统把各个重要场所的监控图像上传至调度指挥中心，以利于集中调度管理。

1系统组成监控系统主要由摄像头、环网交换机、硬盘录像机和大屏幕等4部分组成。

1.1摄像头根据矿上实际情况，在不同的场所，系统安装不同的摄像头。

井下安装使用的为重庆煤科院KBA18(C)矿用本安摄像头，共计37台。

该摄像头具备彩色黑白自转、光圈可调、照度低、红外灯照射、200万高像素等特点，即使在较暗的环境也能获得清晰图像。

地面使用的40台摄像机分为2种，分别为红外可调焦防水ICR 日夜型筒型网络摄像机和高清网络智能球型摄像机。

1.2环网交换机地面采用2台MOXA千兆核心交换机，井下采用4台KJJ137矿用隔爆兼本安型交换机。

KJJ137交换机由中煤科工集团重庆研究院有限公司制造生产。

中心交换机采用MOXA生产EDS-619 1000M交换机，该交换机为三层交换机，支持静态路由，RIPV1/ V2，OSPF,VRRP支持路由冗余。

1.3硬盘录像机机房安装3台DS-8664N-XT型NVR网络硬盘录像机，分别对井下摄像头、地面摄像头和安防摄像头进行录像存储。

每台硬盘录像机配置16块4T硬盘以满足存储需要。

1.4大屏幕调度室采用DS-D2055NH-B拼接显示器，拼接为3*6的大屏幕，以供调度监控使用。

2工作原理来自地面及井下的摄像头通过光纤或者网线将数据传入附近环网交换机，再由环网交换机将图像信号传输至地面硬盘录像机。

视频信号通过环网交换机接入B20大屏控制器，大屏控制器再把视频信号解码至大屏幕电视墙。

工业电视监控系统在现代煤矿中的应用李少杰朱发和 (淮北矿业集团杨柳煤矿) 摘要：本文根据目前工业电视监控系统的发展和数字视频技术的逐渐成熟，提出工业电视监控技术在煤矿中应用的要求、可能性以及设计方法，着重介绍了流媒体视频技术。

通过传统的模拟视频采集技术对矿井的实时状况进行采集，再利用标准的视频模数转换技术和成熟的高宽带数字通信网，把高质量视频信号和环境数据实时的传送至监控中心，实现矿井的高可靠性和高稳定性的集中管理和调度。

关键词：遥视数字视频工业电视监控流媒体视频0 引言当前在我国煤炭矿山领域，随着综采、综掘及电力系统自动化的实施，实现了“无人值班、少人值守”的运行管理模式，运行管理人员借助计算机监控系统进行煤矿内部设备监视控制的同时能够观看远方稳定而且清晰的现场图像信息的愿望更为迫切。

但是，在煤矿行业视频监控系统(即工业电视)一般运行在高瓦斯、潮湿、水淋、大煤尘、强电磁场干扰等恶劣的环境条件下，组建一个能够长期可靠稳定运行，并且能够远程转送清晰的图像，操作又十分便捷的视频监控系统就成为我们研究的内容。

1 工业电视监控目的视频监控系统主要根据现场需要来放置摄像机，并通过通信电缆将摄像机解码器的图像数据传送到视频控制中心，以现场的实时图像作为信息内容；在控制中心通过对实时图像的处理，实现中控室对远方现场的实时监控，以直观的视频图像信号及时了解现场环境、人员工作和设备运行情况，还可以将图像信息作为历史资料加以保存，供以后使用。

同时还可利用视频监视系统兼作安全保卫，信号可以在电脑网络上传输，这样管理人员通过计算机网络，直接观察现场的图像，随时了解现场的工作人员和设备的工作情况。

2 工业电视系统要求煤矿井下光纤通信是以矿用阻燃光缆为信道进行信息传输的技术，具有信息容量大、无电磁干扰、频带宽、本质安全、重量轻、耐水火、抗拉强度高、无中继远距离传输等优点，特别适合于环境恶劣的煤矿井下条件。

实践证明，用光缆传输图像，不管是从图像质量、抗干扰能力、传输距离、性能价格比方面都比用电缆传输具有明显的优越性。

智慧煤炭工业园区矿井工业可视化服务平台规划建设方案设计单位：建设单位：编制日期：目录第一章矿井工业显示系统 (3)1.1. 矿井工业电视系统 (3)1.1.1. 系统概述 (3)1.2. 设计原则 (5)1.3. 设计依据 (6)1.4. 设计目标 (7)1.5. 设计方案 (8)第二章大屏幕显示系统 (12)2.1. 系统概述 (12)2.2. 设计原则 (12)2.3. 系统原理 (14)2.3.1. 工作原理 (14)2.3.2. 发展背景 (15)2.3.3. 技术特征 (16)2.3.4. 技术参数 (18)2.3.5. 设计方案 (20)第一章第一章矿井工业显示系统1.1. 矿井工业电视系统1.1.1.系统概述近年来，随着煤炭工业的迅猛发展，工业电视监控系统作为信息控制系统重要组成部分，日益得到企业的重视和应用。

工业电视监控系统是安全技术防范体系中的一个重要组成部分，是一种先进的、防范能力极强的综合系统。

它可以通过遥控摄像机及其辅助设备（镜头、云台等）直接观看被监视场所的一切情况；可以把被监视场所的图像内容、声音内容同时传送到监控中心，使被监控场所一目了然。

特别近几年来，多媒体技术发展以及计算机图像文件处理压缩技术的发展，使电视监控系统在适时跟踪，图像处理，图像记录，图像网络传输方面有广泛的应用，特别是计算机数码录像系统，它不仅可以将图像压缩存储到磁盘，而且可以将图像上网传输，使用户无论在控制室，办公室、或出差国内外都可以通过网络浏览图像。

视频监控系统的发展大致经历了三个阶段。

在九十年代初以前，主要是以模拟设备为主的电视监控系统，称为第一代模拟监控系统。

九十年代中期，随着计算机处理能力的提高和视频技术的发展，人们利用计算机的高速数据处理能力进行视频的采集和处理，利用显示器的高分辨率实现图像的多画面显示，从而大大提高了图像质量，这种基于PC机的多媒体主控台系统称为第二代数字化本地视频监控系统。

矿工业电视监控系统设计引言矿工业电视监控系统是一种基于电视监控技术的安全管理系统，广泛应用于矿山、矿井等工业领域。

该系统可以实时监控矿山工作区域的安全情况，以及对异常情况进行预警和处理，大大提高了矿工的工作安全性和工作效率。

本文将详细介绍矿工业电视监控系统的设计原理、硬件设备、软件功能以及系统部署方法等。

设计原理矿工业电视监控系统的设计原理基于视频监控技术和网络通信技术。

系统通过安装摄像头设备，并将其连接到中央监控主机，将视频信号实时传输到显示终端进行实时监控。

同时，系统还具备视频压缩编码和解码功能，以实现高质量图像传输和存储。

此外，系统还支持远程监控，用户可以通过网络连接，远程查看和控制矿山工作区域的情况。

硬件设备矿工业电视监控系统的硬件设备包括摄像头、显示终端、监控主机以及网络设备。

1.摄像头：摄像头是矿工业电视监控系统最重要的硬件设备之一，用于捕捉并传输矿山工作区域的视频信号。

在选择摄像头时，应考虑其分辨率、夜视功能以及适应不同环境的能力。

2.显示终端：显示终端用于接收和显示矿山工作区域的视频信号。

可以选择使用高清液晶显示屏或者计算机监视器。

3.监控主机：监控主机是系统的核心控制设备，负责接收和处理摄像头传输的视频信号，并将其发送到显示终端。

监控主机应具备高性能的图像处理和存储能力。

4.网络设备：网络设备用于实现系统的网络通信功能，包括路由器、交换机等。

网络设备应能够提供稳定的带宽和高速的数据传输速度，以保证视频信号的实时传输和显示。

软件功能矿工业电视监控系统的软件功能主要包括视频监控、视频压缩编码、存储和回放、远程监控等。

1.视频监控：软件可以实时接收和显示矿山工作区域的视频信号。

用户可以通过监控主机或者显示终端观察工作区域的情况。

2.视频压缩编码：为了实现高效的视频传输和存储，软件可以对视频信号进行压缩编码处理。

通过压缩编码，可以减小视频的文件大小，同时保证图像的清晰度和质量。

3.存储和回放：软件可以将视频信号进行存储，并可以对存储的视频进行回放操作。
