工业电视系统运行维护规程

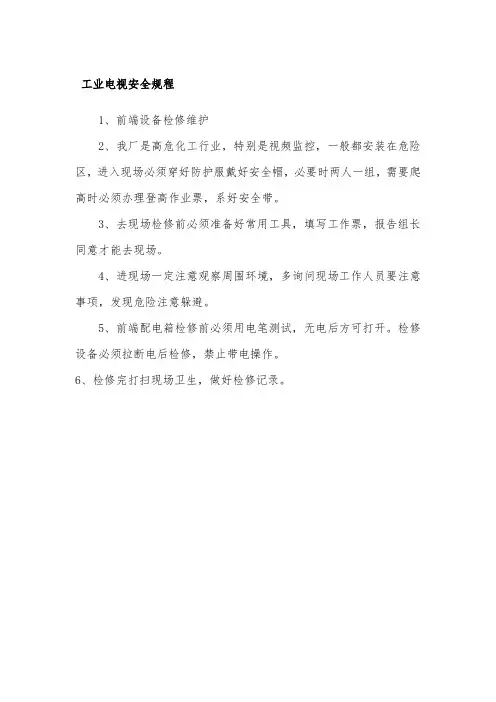

工业电视安全规程
1、前端设备检修维护
2、我厂是高危化工行业，特别是视频监控，一般都安装在危险区，进入现场必须穿好防护服戴好安全帽，必要时两人一组，需要爬高时必须办理登高作业票，系好安全带。

3、去现场检修前必须准备好常用工具，填写工作票，报告组长同意才能去现场。

4、进现场一定注意观察周围环境，多询问现场工作人员要注意事项，发现危险注意躲避。

5、前端配电箱检修前必须用电笔测试，无电后方可打开。

检修设备必须拉断电后检修，禁止带电操作。

6、检修完打扫现场卫生，做好检修记录。

工业电视系统运行维护规程目录工业电视系统运转维护规程1主题内容与适用范围1.1本规程列出了公司工业电视监控系统的结构、特点及运转方式。

1.2本规程仅适用于公司工业电视监控系统检验及维护。

2引用标准2.1工业电视系统工程设计规范GB -20092.2厂家技术说明书3手艺标准3.1公司工业电视监控系统介绍，公司工业电视监控系统是一个以监视生产运行为主、监视安全为辅的监控系统，可对各设备运行状态进行全天候监视，并实现图像远传功能；该系统是集视频矩阵、微机控制、画面分割及硬盘实时录像于一体的完整的监控系统。

3.2技术参数3.3摄像机配置：4运行规定4.1中控室有1台电脑监视屏，日常切换至分画面，31个监控画面。

监视屏设置除非特殊状况不得进行更改,工业电视系统正常情况下不得退出。

4.2每班值守人员至少利用工业电视系统对全厂设备巡检一次，汛期和强对流天气状况下加强对重点部位的巡检。

4.3工业电视画面应对应监视区域，不得将画面停留至无关区域。

5维护操作5.1检查工业电视监控系统主机工作正常，并对摄像硬盘进行清理，对重要资料进行备份。

5.2检查工业电视监控系统显示器、监控电视、操作键盘、鼠标工作正常。

5.3检查工业电视监控系统监控画面正常。

5.4检查工业电视监控系统UPS电源事情一般。

5.5检查工业电视监控系统各摄像机、云台事情一般。

5.6检查工业电视监控系统各解码器、避雷器、防护罩正常。

5.7检查工业电视监控系统各控制电缆及电源电缆一般。

5.8每月对工业电视监控系统摄像机卫生进行检查清扫。

6常见故障及处理6.1工业电视系统某路输入无图像。

6.1.1现象：某路摄像机无图像。

6.1.2处理：6.1.2.1首先检查操作键盘选路是否将线路选择了该通道，该路处于“开状态”，并将光圈链调到最大，图像呈现时，则找到了某路输入无图像的原因，并做出排除。

6.2.1.2如果还未恢复，告诉点检人员进行处置惩罚。

6.2工业电视系统图像显示某路输入图像质量差。

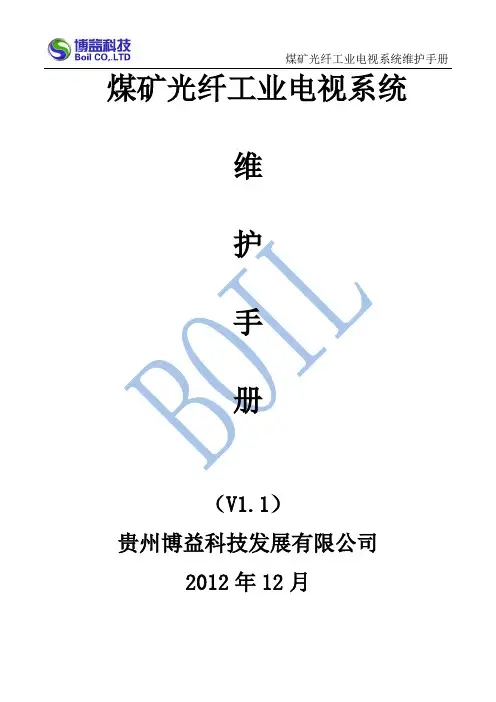

煤矿光纤工业电视系统维护手册（V1.1）贵州博益科技发展有限公司2012年12月目录1．光纤工业电视系统组成结构工作原理 (1)1.1光纤工业电视系统组成 (1)1.2系统结构图 (2)1.3系统工作原理 (3)2.系统故障排查流程 (3)2.1煤矿地面固定红外摄像机无图像 (3)2.2井下防爆筒无图像 (4)2.3云台无图像 (4)2.3云台有图像，但不能控 (5)2.4整个井下都无图像 (5)2.5整个地面都无图像 (6)2.6整个系统全部无图像 (6)2.7不能调看以前的录像 (6)3.系统软件故障处理 (7)3.1软件打不开 (7)3.2客户端不能调图像或录像 (7)4.系统硬件故障处理 (8)4.1煤矿井下防爆摄像机无图像 (8)4.2摄像机损坏 (9)4.3光端机损坏 (9)4.4光端机电源、摄像机电源损坏 (9)4.5解码器损坏 (9)4.6硬盘录像机损坏 (10)4.7大屏显示器无图像 (10)4.8交换机损坏 (10)4.9 UPS机头损坏 (11)4.10 主机损坏 (11)1．光纤工业电视系统的组成结构及工作原理1.1光纤工业电视系统组成工业电视系统主要由摄像机、摄像机电源、光端机、光端机电源、防雷器、防水箱、硬盘录像机、监视器、大屏幕显示器、计算机、交换机、UPS机头、稳压电源、光纤、尾纤、视频线、BNC头、云台、解码器等设备组成，设备图如下所示：监视器显示器摄像机井下摄像机硬盘录像机（DVR）井下光端机地面光端机交换机解码器1.2系统结构图1.3系统工作原理工业电视的工作原理，摄像机采集周围环境图像，以视频信号发送给光端机，光端机把视频信号转化为光信号，以光信号的方式发送给接收光端机，接收光端机再把光信号转化为视频信号，再发送给硬盘录像机，硬盘录像机把所接收到的视频信号进行存储并发送给显示器和大屏显示，这就可以达到24小时监测并随时可以查看以前的监控图像。

2.系统故障排查流程2.1煤矿地面固定红外摄像机无图像排查流程：○1检查监视器是否损坏。

运维方案一、运维服务目标及要求总体目标：确保工业电视监视系统和周界防范系统100%正常运行。

具体目标：1、客户端软件平均运行时率>98%。

2、中控室监控主机、矩阵控制系统及视频服务软件系统平均运行时率>98%。

3、视频网关死机故障发生率平均<5%。

4、监视图像清晰度平均达到3级以上（1级：能基本分辨物体的形状和轮廓，物体边沿有重合及发毛现象；2级：能较清楚的分辨物体的形状和轮廓，物体边沿有发毛现象；）3级：能较清晰的分辨物体，物体边沿部分较为清晰，可实现对物体较细致的监视；4级：能清晰的分辨物体，物体边沿部分清晰明亮，图像质量接进肉眼直视的效果）。

5、周界防范系统运行时率>98%，故障发生率<5%。

6、所有资料备份齐全、准确、更新及时。

7、采取故障维修和定时巡检的工作方式，故障响应及时率要求达到100%，2小时内响应，24小时内到现场（以接到报修通知时间开始计算，由于恶劣天气影响及时率，由甲乙双方协商确定到现场时间），每季度由乙方安排技术人员进行定期巡检，每季度乙方须向甲方提供维修记录清单和分析报告。

8、甲方进行视频监控及安防系统新、改、扩建时，乙方须提供技术协助。

二、运维服务内容运维内容包括：线路维护、监控设备维护、报警设备维护、监控软件维护、后台显示设备维护及其附属设备维护。

1) 报警信号线路、视频信号线路、摄像机云台控制线路的检测、多业务光端机通信检测、故障排除、隐患排查。

2) 设备供电系统状态检测、隐患排查，电力缆阻抗及漏电检测，电源适配器电压检测。

3) 所有接口、线路接口的焊点的检测、更换。

4) 监控系统前端摄像机的镜头清理、设备除尘、位置调整、设备维护。

5) 摄像机显示清晰度检测，镜头变倍、云台旋转、预制位调用功能检测，维修及更换、故障排除等。

6) 数字微波探测器的设备运行状态检测、报警日志查询、功能检测、报警灵敏度检测、探测器位置调整、探测器的维修及更换、故障排除等。

工业电视监控系统操作、维护和保养规程1范围1.1本规程规定了天然气川气东送管道分公司工业电视监控系统操作、维护和保养的方法和规程。

1.2本规程适用于天然气川气东送管道分公司工业电视监控系统的操作、维护和保养。

2作业前的风险识别及消减措施2.1风险识别2.1.1工业电视监控系统操作、维护和保养过程中存在人身意外触电伤害和静电损坏板件危险。

2.1.2登梯进行高处作业易发生坠落、滑落、摔伤等人身伤害。

2.1.3携带火种入站场，可能或造成火灾、爆炸事故。

2.2消减措施2.2.1检查工业电视监控系统供电情况时，须两人同行，先验电、后作业，一人操作，一人监护。

在更换及拆除板件时，要先释放身体所带静电。

2.2.2登梯作业，先检查梯子、安全带是否安全、可靠。

一字梯必须搭靠在牢固构件上，人字梯必须立在平整的地面上，登梯作业时要有专人扶护，梯上不允许两个以人（包含两人）同时进行作业。

2.2.3火种禁止带入站场。

3.工业电视监控系统操作流程3.1依次打开显示器电源、主机电源，启动普通客户端，如图3-1。

输入用户名和密码，进入系统界面，如图3-1。

图3-1图3-23.2如上图所示图形界面分为五个功能区图像显示区、LOG图片显示区、时间显示区、摄像机控制区、预览功能区、录像状态区。

3.3点击系统功能区的图标，显示五个管理处。

点击管理处前的+号，各管理处所属的站点展开，继续点击+号，各站场所属监控点展开，点击各监控点，可以观看对应的图像。

3.4用鼠标单击图像显示区的某个摄像机画面，可以通过右侧的上、下、左、右箭头对摄像机进行操控，也可以对图像进行远近的缩放；在图像上用鼠标右键点选某路图像，选择关闭通道，则该路图像不显示。

3.5在主画面左下角的预览区按钮上，可以观看轮巡、单画面、大小画面、四画面、九画面、十六画面。

图3-33.6文件检索。

点击普通客户端主界面系统功能区上的“菜单”按钮，在下拉菜单中选择“文件检索”即可进入文件检索界面，如上图3-3。

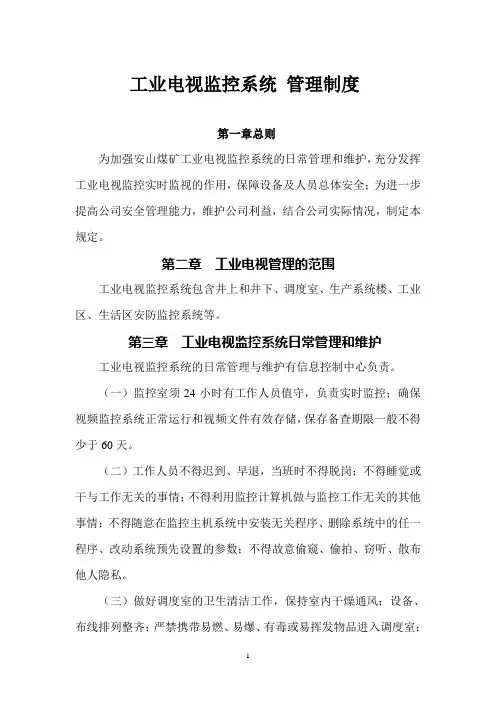

工业电视监控系统管理制度第一章总则为加强安山煤矿工业电视监控系统的日常管理和维护，充分发挥工业电视监控实时监视的作用，保障设备及人员总体安全；为进一步提高公司安全管理能力，维护公司利益，结合公司实际情况，制定本规定。

第二章工业电视管理的范围工业电视监控系统包含井上和井下、调度室、生产系统楼、工业区、生活区安防监控系统等。

第三章工业电视监控系统日常管理和维护工业电视监控系统的日常管理与维护有信息控制中心负责。

（一）监控室须24小时有工作人员值守，负责实时监控；确保视频监控系统正常运行和视频文件有效存储，保存备查期限一般不得少于60天。

（二）工作人员不得迟到、早退，当班时不得脱岗；不得睡觉或干与工作无关的事情；不得利用监控计算机做与监控工作无关的其他事情；不得随意在监控主机系统中安装无关程序、删除系统中的任一程序、改动系统预先设置的参数；不得故意偷窥、偷拍、窃听、散布他人隐私。

（三）做好调度室的卫生清洁工作，保持室内干燥通风；设备、布线排列整齐；严禁携带易燃、易爆、有毒或易挥发物品进入调度室；严禁烟火；严禁用湿手或潮湿物品接触设备。

（四）严格按规定操作步骤进行操作，密切注意监控设备运行状况，保证监控设备安全有序；不允许带电进行硬件的热插拔操作（支持热插拔的硬件设施除外）；不得无故中断监控。

（五）严禁盗窃、损毁视频系统设施、设备；严禁故意设置障碍，如故意遮挡摄像镜头等。

（六）突发停电或系统故障，系统不能正常工作，工作人员应立即上报值班负责人，由值班负责人组织人员修理，排除故障，并安排人员加强所辖区域内的安全巡检，事后做好纪录。

（七）定期对所属区域视频镜头灰尘、蜘蛛丝进行清扫，保持视频图像清晰；定期分析各监视画面场景覆盖情况，及时调整所属各视频点监控区域；定期用刷子对主板、接插件、机箱及机箱风扇等进行除尘。

（八）视频监控设备缺陷应及时上报调度室，无法处理的联系监控设备厂商及时处理。

（九）监控系统运行中如出现死机等情况，应退出后再重新启动；若启动不成功，应通知调度室派专人处理。

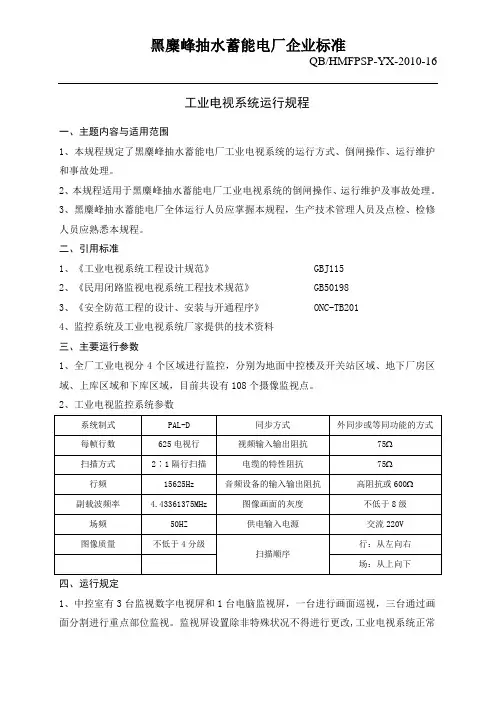

工业电视系统运行规程一、主题内容与适用范围1、本规程规定了黑麋峰抽水蓄能电厂工业电视系统的运行方式、倒闸操作、运行维护和事故处理。

2、本规程适用于黑麋峰抽水蓄能电厂工业电视系统的倒闸操作、运行维护及事故处理。

3、黑麋峰抽水蓄能电厂全体运行人员应掌握本规程，生产技术管理人员及点检、检修人员应熟悉本规程。

二、引用标准1、《工业电视系统工程设计规范》 GBJ1152、《民用闭路监视电视系统工程技术规范》 GB501983、《安全防范工程的设计、安装与开通程序》 ONC-TB2014、监控系统及工业电视系统厂家提供的技术资料三、主要运行参数1、全厂工业电视分4个区域进行监控，分别为地面中控楼及开关站区域、地下厂房区域、上库区域和下库区域，目前共设有108个摄像监视点。

2、工业电视监控系统参数四、运行规定1、中控室有3台监视数字电视屏和1台电脑监视屏，一台进行画面巡视，三台通过画面分割进行重点部位监视。

监视屏设置除非特殊状况不得进行更改,工业电视系统正常情况下不得退出。

2、每班值守人员至少利用工业电视系统对全厂设备巡检一次，汛期和强对流天气状况下加强对重点部位的巡检。

3、工业电视画面应对应监视区域，不得将画面停留至无关区域。

五、巡视检查与正常维护1、检查工业电视工控机、数据光端机、长延时录像机、硬盘录像机、距阵主机、视频光端机等运行正常。

2、检查主(副)控制盘运行正常，各画面切换正常，各摄像点显示正常。

3、各摄像点显示正常，图像清晰，摄像头表面无脏污、蜘蛛网等。

六、运行操作1、登录与退出1.1在Windows操作软件中，运行“开始”→“程序”→“网络视频监控软件(v4.01)”菜单中的“网络视频监控软件4.01”，若是首次运行客户端将弹出注册超级用户界面（注：超级用户的密码不能少于六位）。

输入用户名（hnzy2101）与密码（123456）后，点注册。

点“确定”进入登陆界面，用户输入用户名后可修改该用户名对应的密码，单击“提交”表示确认修改，单击“取消”表示放弃修改。

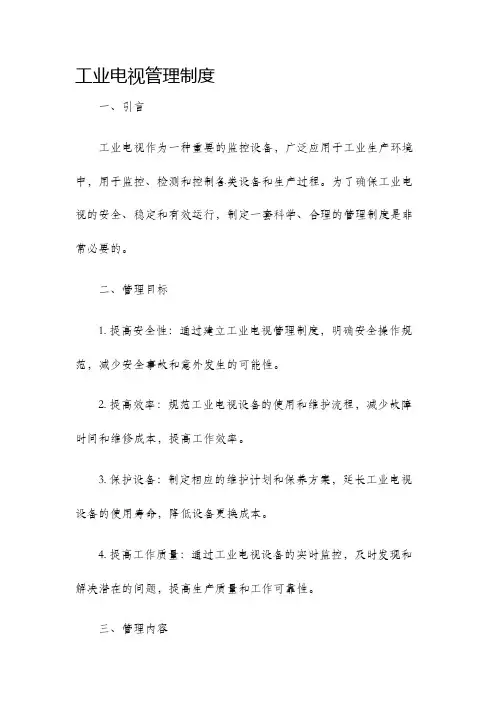

工业电视管理制度一、引言工业电视作为一种重要的监控设备，广泛应用于工业生产环境中，用于监控、检测和控制各类设备和生产过程。

为了确保工业电视的安全、稳定和有效运行，制定一套科学、合理的管理制度是非常必要的。

二、管理目标1. 提高安全性：通过建立工业电视管理制度，明确安全操作规范，减少安全事故和意外发生的可能性。

2. 提高效率：规范工业电视设备的使用和维护流程，减少故障时间和维修成本，提高工作效率。

3. 保护设备：制定相应的维护计划和保养方案，延长工业电视设备的使用寿命，降低设备更换成本。

4. 提高工作质量：通过工业电视设备的实时监控，及时发现和解决潜在的问题，提高生产质量和工作可靠性。

三、管理内容1. 工业电视设备的购置与验收1.1 根据实际需要和设备要求，进行工业电视设备的选型和购置。

1.2 确认工业电视设备的品牌和参数，与供应商签订购买合同，并进行验收。

1.3 验收包括设备的外观、功能、性能等方面的检查，确保设备无任何损坏或缺陷。

2. 工业电视设备的安装与调试2.1 确定合适的安装位置，并进行设备的安装工作，确保设备稳固可靠。

2.2 对工业电视设备进行调试，确保各项功能正常运行。

2.3 进行设备的架线和连接，确保信号传输的稳定和顺畅。

3. 工业电视设备的使用管理3.1 制定工业电视设备使用规程和操作规范，对工作人员进行培训和指导。

3.2 确保工业电视设备的正常使用，禁止进行非法操作或私自调整设备参数。

3.3 定期进行设备的巡检和维护，及时清理设备，保持设备的清洁和正常运行。

3.4 对工业电视设备进行定期检修，确保设备的性能和功能的稳定和完好。

4. 工业电视设备的维修与更新4.1 设立工业电视设备的维修和更新计划，明确维修人员和责任。

4.2 对设备出现故障时，及时报修，并由专业人员进行维修。

4.3 对旧设备进行更新，及时更换老化的设备，确保设备的技术水平和性能。

5. 工业电视设备的数据管理5.1 建立工业电视设备的数据管理系统，对设备的运行数据进行统一管理和备份。

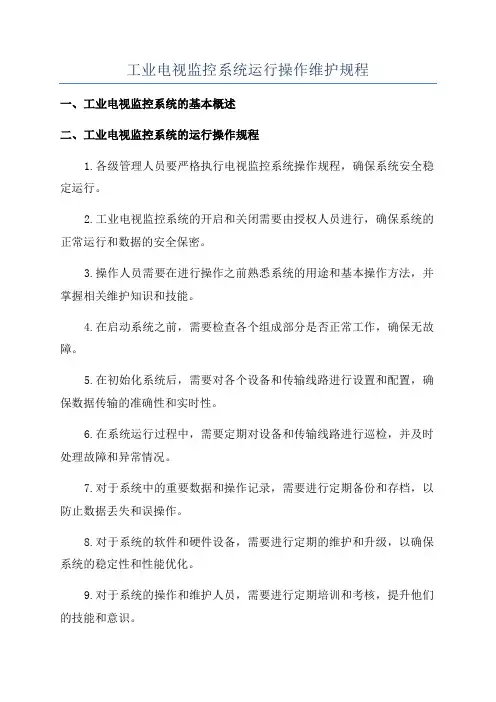

工业电视监控系统运行操作维护规程一、工业电视监控系统的基本概述二、工业电视监控系统的运行操作规程1.各级管理人员要严格执行电视监控系统操作规程，确保系统安全稳定运行。

2.工业电视监控系统的开启和关闭需要由授权人员进行，确保系统的正常运行和数据的安全保密。

3.操作人员需要在进行操作之前熟悉系统的用途和基本操作方法，并掌握相关维护知识和技能。

4.在启动系统之前，需要检查各个组成部分是否正常工作，确保无故障。

5.在初始化系统后，需要对各个设备和传输线路进行设置和配置，确保数据传输的准确性和实时性。

6.在系统运行过程中，需要定期对设备和传输线路进行巡检，并及时处理故障和异常情况。

7.对于系统中的重要数据和操作记录，需要进行定期备份和存档，以防止数据丢失和误操作。

8.对于系统的软件和硬件设备，需要进行定期的维护和升级，以确保系统的稳定性和性能优化。

9.对于系统的操作和维护人员，需要进行定期培训和考核，提升他们的技能和意识。

10.在系统维护期间，需要事先做好计划和准备，并通知相关人员，以减少对生产运行的影响。

11.工业电视监控系统的维修和更换设备需要由专业的维修人员进行，并按规定的程序和要求进行操作。

12.在工业电视监控系统维护过程中，需要注意系统的环境条件和操作规程，确保维修的安全性和有效性。

13.维修人员需要做好维修记录和故障分析，并提出改进建议，以提高系统的稳定性和效率。

14.在操作和维护过程中，要严格遵守相关的操作规程和安全要求，确保人员和系统安全。

三、工业电视监控系统的保养维护1.定期清洁监控摄像头的镜头，确保图像清晰。

2.定期检查传输线路和连接设备，确保传输质量。

3.定期检查和更换设备的电源和线缆，确保设备供电正常。

4.定期检查和更换设备的存储介质，确保数据存储正常。

5.定期检查和更换设备的风扇和散热装置，确保设备正常散热。

6.对于长时间不使用的设备，需要定期进行运行测试和保养，以确保设备的正常运行。

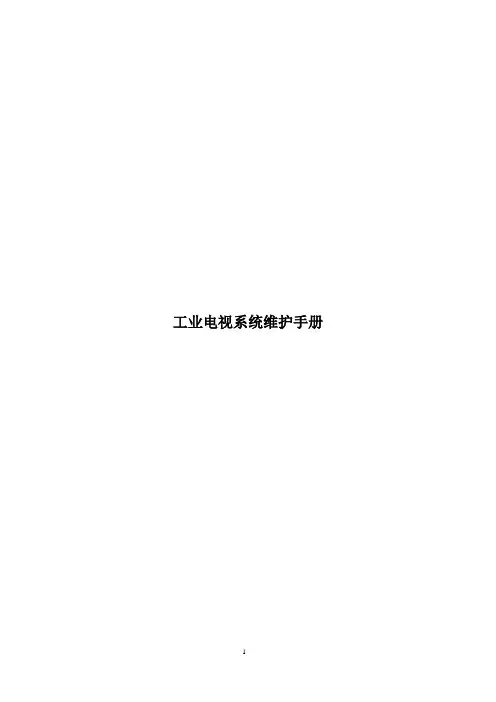

工业电视系统维护手册第一章系统构成 (1)1.1系统结构 (1)1.2工业电视本地监控系统组成 (1)1.2.1前端设备 (1)1.2.2 传输系统 (2)1.2.3 控制系统 (2)1.2.4 显示系统 (2)1.3工业电视远程监控系统组成 (3)1.3.1概述 (3)1.4调控中心 (3)1.5站场 (3)1.5.1 站场拓扑图 (3)第二章设备连接介绍 (4)2.1设备连线示意图 (4)第三章操作规范 (4)3.1一般性规定 (4)3.2前端设备的操作 (5)3.3机房设备操作 (5)3.4加电顺序 (5)3.5关机顺序 (6)3.6硬件操作 (6)3.7软件操作 (6)3.8监控系统的检修 (6)第四章日常维护项目 (7)4.1设备的日常维护 (7)4.1.1 键盘和鼠标的日常维护 (7)4.1.2 主机的日常维护 (8)4.1.3 硬盘的维护 (8)4.1.4 摄象机设备的维护 (9)4.1.5 云台设备的维护 (9)4.1.6 防护罩的维护 (9)4.1.7 镜头的维护 (9)4.1.8其他设备的维护 (9)第五章春秋检检测项目 (11)第六章常见故障的分析及排除 (15)6.1摄象机安装调试故障分析 (15)6.1.1 摄像机没有图像 (15)6.1.2 摄像机图象质量问题 (16)6.1.3工业电视系统上海远端无法查看图像，但本地监控图像正常 (18)6.2云台安装调试故障分析 (19)6.2.1设备无法驱动,水平和垂直都无法转动 (19)6.2.2无法实现水平转动 (20)6.2.3垂直无法转动 (20)6.3解码器安装调试故障分析 (20)6.3.1所有对受控设备的操作均无反应 (21)6.3.2云台无动作 (21)6.3.3镜头无动作 (22)6.3.4雨刷器无动作 (22)6.4DVR-500安装调试故障分析 (22)6.4.1主机不工作 (22)6.4.2软件无法启动 (22)6.4.3无法显示监控图像 (23)6.4.4前端设备无法控制 (23)第一章系统构成1.1系统结构典型的电视监控系统主要由前端设备和后端设备这两大部分组成，前端设备的主要任务是摄取图像场景并生成视频信号源，主要包括摄像机、镜头、云台、编解码器等设备。

工业电视系统设备检修规程Q/*****-JS-JX015-20171 主题内容与适用范围1.1 本规程列出了***水电厂工业电视监控系统的结构、特点及运行方式。

1.2 本规程适用于***水电厂工业电视监控系统检修及维护。

2 引用标准2.1 《国家工业电视系统设计规范》2.2 厂家技术说明书3 设备技术参数3.1 设备技术参数表设备名称技术参数硬盘录像机设备型号：DS-8016HC；安装位置：保护室工业电视33P；制造厂家：海康威视公司；技术参数：16路音频输入和2路回放，16路视频输入和2路回放，16个报警输入/4个输出，RTOS嵌入式操作系统，电源90～135VAC或者180～265VAC，47～63 HZ，尺寸450mm*450mm*95 mm，主控V1.4\编码V3.7硬盘录像机设备型号：HIK/DS-8016HC-S；安装位置：保护室工业电视33P；制造厂家：海康威视公司；技术参数：H.264视频压缩标准，16路视频和音频信号输入，1/2路视频和音频信号输出，尺寸：440×390×70mm，主控V2.1\编码V4.0终端显示器设备型号：三星711N ;安装位置：保护室工业电视33屏；制造厂家三星科技有限公司；技术参数：17寸液晶黑白摄像机制造厂家：江西应用电视厂安装位置：＃3G UC屏后；技术参数 220V.DC 40A红外枪机设备型号：EPS－660HCA；安装位置：1－23孔弧门，综合仓库；制造厂家：美普松；技术参数 DC12V，50米红外，8mm镜头防暴红外枪机设备型号: DS-2CC512；制造厂家：海康威视；安装位置：1~3#机组灯泡体，1~3#机组中压开关柜，母线廊道，厂用电室；技术参数：DC12V，50米红外，8mm镜头智能球型一体化摄像机设备型号：ES-548L；安装位置：＃1～3G灯泡头、32.9米层、电缆层外侧、48.7米层、进水口和尾水口，主厂房全景，中控室，过厂马路，变压器场制造厂家：恩讯公司；技术参数：工作电源AC24V，摄像头电源DC12V，1/3英寸CCD，22倍光学变焦，水平解析度480线智能球型一体化摄像机设备型号：WV-CP480；安装位置：1~3#G 压油槽侧墙壁，开关站420外墙，生活水泵，技术供水泵；制造厂家：松下公司；技术参数：工作电源AC24V，摄像头电源DC12V，1/3英寸CCD，22倍光学变焦，水平解析度540线红外球型一体化摄像机设备型号：MZ55-IRQ7800；安装位置：生产区门卫，进水口；制造厂家：深圳铁鑫电子有限公司；技术参数：工作电源AC24V 4A，摄像头电源DC12V 1A，1/3英寸CCD，22倍光学变焦，红外线距离60－80米，水平解析度480线远程视频接入服务器设备型号：Dell R210；安装位置：保护室工业电视屏33P；制造厂家：戴尔技术参数：X3430/8G/160G×2/raid1 含17”液晶/Windows 20033.2 系统监控点分布序号监视点(区域) 安装位置摄像机供电1 1号弧门1号弧门EPS－660HCA DC12V 1000mA2 2号弧门2号弧门EPS－660HCA DC12V 1000mA3 3号弧门3号弧门EPS－660HCA DC12V 1000mA4 4号弧门4号弧门EPS－660HCA DC12V 1000mA5 5号弧门5号弧门EPS－660HCA DC12V 1000mA6 6号弧门6号弧门EPS－660HCA DC12V 1000mA7 7号弧门7号弧门EPS－660HCA DC12V 1000mA8 8号弧门8号弧门EPS－660HCA DC12V 1000mA9 9号弧门9号弧门EPS－660HCA DC12V 1000mA10 10号弧门10号弧门EPS－660HCA DC12V 1000mA11 11号弧门1号弧门EPS－660HCA DC12V 1000mA12 12号弧门1号弧门EPS－660HCA DC12V 1000mA13 13号弧门12号弧门EPS－660HCA DC12V 1000mA14 14号弧门14号弧门EPS－660HCA DC12V 1000mA15 15号弧门15号弧门EPS－660HCA DC12V 1000mA16 16号弧门16号弧门EPS－660HCA DC12V 1000mA17 17号弧门17号弧门EPS－660HCA DC12V 1000mA18 18号弧门18号弧门EPS－660HCA DC12V 1000mA19 19号弧门19号弧门EPS－660HCA DC12V 1000mA20 20号弧门20号弧门EPS－660HCA DC12V 1000mA21 21号弧门21号弧门EPS－660HCA DC12V 1000mA22 22号弧门22号弧门EPS－660HCA DC12V 1000mA23 23号弧门23号弧门EPS－660HCA DC12V 1000mA24 母线廊道母线廊道1 DS-2CC512 DC12V 1000mA25 母线廊道母线廊道2 DS-2CC512 DC12V 1000mA26 进水口1 进水口栏杆ES-548L AC24 2000mA27 32.9层2G 32.9层2G ES-548L AC24 2000mA28 32.9层3G 32.9层3G ES-548L AC24 2000mA29 进水口2 清污槽栏杆MZ55-IRQ7800 AC24/1A DC12/4A30 机组尾水尾水平台大门处ES-548L AC24 2000mA31 生活水泵48.7层WV-CZ362 AC24 2000mA32 技术供水泵48.7层WV-CZ362 AC24 2000mA33 1G灯炮头1G灯炮头ES-548L AC24 2000mA34 2G灯炮头2G灯炮头ES-548L AC24 2000mA35 3G灯炮头3G灯炮头ES-548L AC24 2000mA36 中控室外中控室墙板ES-548L AC24 2000mA37 技术供水泵48.7层WV-CZ362 AC24 2000mA38 主厂房全景电梯5楼处ES-548L AC24 2000mA39 主厂房1G 1G压油槽侧墙壁WV-CZ362 AC24 2000mA40 主厂房2G 2G压油槽侧墙壁WV-CZ362 AC24 2000mA41 主厂房3G 3G压油槽侧墙壁WV-CZ362 AC24 2000mA42 左人字门电机左人字门电机室EPS－660HCA DC12V 1000mA43 右人字门电机右人字门电机室EPS－660HCA DC12V 1000mA44 泄水门电机泄水门电机室EPS－660HCA DC12V 1000mA45 人字门人字门横梁EPS－660HCA DC12V 1000mA46 人字门警戒线右人字门墙壁EPS－660HCA DC12V 1000mA47 船闸航道人字门横梁EPS－660HCA DC12V 1000mA48 左输水门电机左输水门电机室EPS－660HCA DC12V 1000mA49 右输水门电机右输水门电机室EPS－660HCA DC12V 1000mA50 叠梁门叠梁门墙壁EPS－660HCA DC12V 1000mA51 厂用配电屏厂用配电屏EPS－660HCA DC12V 1000mA52 1G中压开关柜1G中压开关柜DS-2CC512 DC12V 1000mA53 2.3G中压开关室2.3G中压开关室DS-2CC512 DC12V 1000mA54 UC屏后等3G UC屏后EPS－660HCA DC12V 1000mA55 机坑1 机杭1 DS-2CC512 DC12V 1000mA56 机坑2 机坑2 DS-2CC512 DC12V 1000mA57 机坑3 机坑3 DS-2CC512 DC12V 1000mA58 32.9层1G 32.9层1G ES-548L DC12V 2000mA59 1G灯泡体1G灯泡体DS-2CC512 DC12V 1000mA60 2G灯泡体2G灯泡体DS-2CC512 DC12V 1000mA61 3G灯泡体3G灯泡体DS-2CC512 DC12V 1000mA62 开关站1 420外墙处WV-CZ362 DC12V 1000mA63 生产区门卫生产区门卫MZ55-IRQ7800 AC24/1A DC12/4A64 综合仓库综合仓库EPS－660HCA DC12V 1000mA65 过厂公路维护班外墙上ES-548L DC12V 2000mA66 变压器场等开关站南侧ES-548L DC12V 2000mA67 办公楼入口办公楼大厅墙壁MZ55-IRQ7800AC24/1ADC12/4A68 办公楼外围办公楼外厅顶MZ55-IRQ7800 AC24/1A DC12/4A69 家属区入口家属区门楼顶MZ55-IRQ7800 AC24/1A DC12/4A70 青年楼青年楼墙壁EPS－660HCA DC12V 1000mA 3.3网络硬盘录像主机序号设备名称型号软件版本安装地点1 网络硬盘录像主机HIK/DS-8016HC-S主控V2.1\编码V4.0船闸值班室2 网络硬盘录像主机HIK/DS-8016HC-S主控V1.4\编码V3.7中控室3 网络硬盘录像主机DS8016HC-S主控V2.1\编码V4.0中控室4 网络硬盘录像主机HIK/DS-8016HC-S主控V2.1\编码V4.0船闸值班室6 网络硬盘录像主机HIK/DS-8016HC-S主控V2.1\编码V4.0办公楼4 工业电视监控系统检修种类、周期及停用天数4.1 工业电视监控系统B级检修，时间为7～15天，周期为3－5年。

工业视频监控制度及维护保养规程1. 目的为了加强和规范视频监控系统及设备的日常管理，提高安全生产和保卫防控应变能力，特制定本制度。

视频监控系统是指本公司对办公区域、生产现场及重要目标、要害部位等区域装设的视频信息采集(摄像探头)、信号传输、信号处理、显示(监视)设备信息存储的综合系统。

2. 适用范围适用于本公司的监控视频系统管理。

3.职责及范围3.1生产负责人负责视频监控系统管理工作，安全负责人监督检查。

3.2电仪专业人员负责维保视频监控系统设备的安装、调试更换、回收，异常情况和故障的排除等。

对发现的问题及时处理。

3.3按照安全生产区域划分负责本单位安全生产区域内的监控设备的日常管理工作，并根据生产情况及时对监控设备进行移动，如发现问题必须告知上级后进行处理。

4.管理制度4.1安装的摄像机应与相应电源设备配套，传输线缆和光缆必须符合要求，具有阻燃和抗静电性能。

4.2监控中心应连接备用电源，以保证设备稳定不间断运行。

4.3值班工作人员不得擅自更改监视画面，现场工作人员不得擅自改变摄像角度。

4.4值班工作人员不得迟到、早退、脱岗、睡觉或千与工作无关的事;不得利用监控室计算机做与监控无关的事;不得随意在监控系统中安装无关程序，删除系统任何程序，改变系统预先设置参数;不得未经批准私自调取储存信息供他人使用，禁止泄密。

4.5做好监控室卫生清洁工作，保持室内通风干燥:禁止在操作台摆放无关物品;禁止携带易燃易爆有毒物品或易挥发品进入监控值班室;严禁烟火和用湿抹布或潮湿物品接触设备。

4.6值班员严格按照操作步骤精心操作，密切注意设备运行情况，保证监控设备安全;不许带电进行硬件的热拔热插工作，不得无故中断监控。

4.7电仪专业人员应定期对摄像头清除煤尘、保证摄像头图像清晰;定期检查固件是否牢固，发现树叶等杂物遮挡摄像头镜头及时清除。

4.8发现视频监控系统设备如摄像头、主机、线路等老化或经检修后仍不能恢复的以及夜间不能清晰录播影像和不能支持影像信息等应及时更换。

工业电视监控系统运行操作维护规程编写人：审核人：审定人：采气厂维护维修站目录一、日常维护二、巡回检查三、故障处理四、设备检维修一、日常维护操作规程一、准备1.消气防器具: 便携式硫化氢检测仪2个、正压式空气呼吸器2套、2.工用具：对讲机2台、万用表1台、视频测试仪1台、试电笔2支、记号笔1支、维护工具一套。

3.易损备件二、检查1.监控操作台画面质量及控制情况。

2.检查工控机、网络交换机、视频服务器、防爆一体机、磁盘阵列等设备220V交流供电是否正常。

3.检查各设备接地、接线、端子是否牢靠，有无锈蚀现象。

4.检查监控软件各参数设置是否正确。

5.确认各设备无漏电现象。

三、操作1.每季度一次设备的除尘、清理，扫净监控设备显露的尘土，对工控机、磁盘阵列要彻底吹风除尘，之后用无水酒精棉或橡皮擦将内存条等接插件的金手指擦干净，防止由于机器运转、静电等因素将尘土吸入监控设备机体内，确保机器正常运行。

同时检查监控机房通风、散热、净尘、供电等设施。

室外温度应在－20 ℃～＋60℃，相对湿度应在10％～100％；室内温度应控制在＋5℃～＋35℃，相对湿度应控制在10％～80％，留给机房监控设备一个良好的运行环境。

2.根据监控系统各部份设备的使用说明，每月检测其各项技术参数及监控系统传输线路质量，处理故障隐患，设备的云台控制性能测试等，确保各部份设备各项功能良好，能够正常运行。

3.对容易老化、锈蚀的监控设备部件每月一次进行全面检查，一旦发现老化现象应及时更换、维修，如视频头等。

4.对易吸尘部份每季度定期清理一次，如监视器暴露在空气中，由于屏幕的静电作用，会有许多灰尘被吸附在监视器表面，影响画面的清晰度，要定期擦拭监视器，校对监视器的颜色及亮度。

5.对长时间工作的监控设备每月定期维护一次，如视频服务器、工控机、磁盘阵列长时间工作会产生较多的热量，一旦其电风扇有故障，会影响排热，以免设备工作不正常。

6.对监控系统及设备的运行情况进行监控，分析运行情况，及时发现并排除故障。

水电站工业电视系统检修工艺规程Q/XS 237-101.15-20191．主题内容与适用范围本规程规定了修山水力发电厂工业电视监控系统大修、小修的周期、检修和试验方法及质量验收标准。

本规程适用于修山水力发电厂工业电视监控系统的大修、小修、临检，日常维护和消缺也应参照本规程。

2．引用标准本规程根据国家标准和厂家有关资料，结合本厂工业电视监控系统运行管理、检修维护情况而编写。

2.1《国家工业电视系统设计规范》2.2《有线电视系统工程技术规范》2.3《民用闭路电视系统工程技术规范》2.4厂家设备技术说明书3．设备范围和设备技术规范详见维护规程4．检验项目、周期、验收等级4.1检修周期4.2检修项目与质量标准4.3验收等级及项目5．检修前的准备工作根据年度检修计划、设备运行情况制定检修项目，检修时间应尽量撇开汛期泄洪时进行。

5.1技术准备5.1.1 详细阅读工业电视监控系统的说明书和现场调试大纲，熟悉其工作原理和性能，掌握组态、配置和调试的有关知识和事项；5.1.2 对工作班成员进行设备有关配置和调试方面知识培训，并交待清楚检修过程中需要注意的安全事项。

5.2资料准备工业电视监控系统检修工艺规程、对应检修文件包、对应点表、使用说明书、厂家提供的图纸。

5.3工器具及仪表准备5.4材料准备5.5备品备件准备5.6工作票准备5.6.1填写工作票；5.6.2在专人监护下核对工作票上的设备上编号和现场的编码一致无误，措施无漏项；5.6.3执行许可手续；5.6.4现场交待安全注意事项。

6.停电前检查及准备工作6.1检修前应对系统巡检一次，对系统存在缺陷进行统计，并做好记录；6.2对系统各设备相关定值参数进行登记，待检修完毕后进行分析、比较。

7．停电检修安全措施7.1关闭监视器（电视）；7.2退出主机操作系统，关闭硬盘录像机；7.3关闭矩阵主机；7.4关闭工控机电源；7.5关闭各主控、付控键盘电源，并用万用表测量确定无电压输出；7.6关闭电源控制柜面板上的电源开关，并用万用表测量确定无电压输出；7.7关闭电源控制柜内的电源开关，并用万用表测量确定无电压输出；7.8拔出公寓楼分控平台的电源插头。

工业电视系统管理及运行维护办法1、任家庄煤矿工业电视系统由信息网络中心统一管理和维护,各部（室）队不得私自拆卸摄像头，移动传输设备。

2、各施工单位应注意对现场传输光缆的保护，如因施工造成传输故障、线缆设备损坏的处以200至2000元罚款。

3、各使用单位应注意保护相应安装地点的摄像头，造成设备丢失的按设备价格赔偿。

4、各使用单位或个人不得私自切断摄像头供电电源，违者违者处以100元以上罚款。

5、被查出故意破坏设备者,按任家庄煤矿相关管理办法严肃处理。

为了规范任家庄煤矿工业电视监控系统的使用、维护和监督管理,保证矿井建设生产的正常进行,现将各单位责任范围内使用、维护和监督管理的传输光缆、摄像机划分明细如下：1、中央变电所、中央水泵房所有传输光缆、摄像机由机电队负责维护和监督管理。

2、11501上巷、11306下巷所有传输光缆、摄像机由综采队负责维护和监督管理。

3、地面传输光缆和摄像机由机电队负责维护和监督管理，但各个点的摄像机的供电和摄像机完好由各使用单位负责维护和监督管理。

工业电视系统设备管理制度1、工业电视系统设备均由使用单位提出计划，经动力设备科审核矿领导批准后，由公司供销部采购。

2、工业电视系统设备由公司供销部统一发放，统一建帐管理。

3、需要使用的工业电视摄像头均到动力设备科管理组进行防爆检查，检查合格后发放“防爆合格入井证”，并在动力设备科管理组登记备案。

4、信息化小组负责工业电视系统摄像头的日常检查、维护、保养工作。

5、动力设备科不定期对井下各摄像头的使用情况进行检查，对检查出的隐患要求立即整改，并进行相应考核；对检查出得问题要求限期整改，整改不彻底的单位给予1000元的罚款。

6、摄像头在井下使用时，必须有标志牌，且悬挂整齐，固定可靠，否则每件考核100元。

7、动力设备科对全矿井下工业电视摄像头的防爆性能和完好状况进行考核，考核结果纳入矿月度考核中。

8、各使用单位对回收废旧的工业电视摄像头应及时交动力设备科登记，丢失的每件考核200元，不及时交会的每件考核100元。

工业电视运行维护规程二0一二年六月目录1范围 (2)2职责 (2)3 监控系统的组成监控系统的组成 (3)4 客户端操作说明 (3)5 工业监控电视系统故障及处理 (6)6 工业电视监控系统的检查、维护和保养 (7)7 编制依据 (8)工业电视运行维护规程本标准是根据GB/T 19001-2008《质量管理体系要求》、GB/T 24001-2004《环境管理体系要求及使用指南》、GB/T 28001-2001《职业健康安全管理体系规范》和CMB253-2004《诺诚综合五星系统常规工业指导手册》的要求，结合中广核红花水电有限公司的实际制定的。

本标准是中广核红花水电有限公司企业标准体系的组成部分。

为了实现工业电视管理工作规范化、程序化、标准化，特制定本规程。

1范围本规程规定了中广核红花水电有限公司工业电视监控系统操作、维护和保养方法和规程。

2职责常时，应检查：电源供给是否正常、电源插座（插头）是否脱离或接触不良、监视器内保险是否烧断。

2.2.3检查控制设备是否能正常控制云台，若监视器有图像但云台不能动作，应检查：云台控制器是否接触不良、云台接线端是否接触不良、云台行程开关损坏、云台接线端是否有雨侵入或短路。

2.2.4遇到异常不能排除处理时，应作好记录并通知维护人员进行处理。

2.2维护部2.2.1维护部负责及时消除工业电视的缺陷，确保设备工作正常。

2.2.2 已消除的设备缺陷要对运行人员交代清楚并做记录（即导致缺陷的原因、更换的部件及处理结论）。

2.2.3 负责提供必要的技术措施预防设备缺陷的恶化或扩大，组织人员制定处理方案并处理。

2.2.4负责外协消缺项目的联系、现场监护和管理工作。

3 监控系统的组成监控系统的组成摄像机、镜头、云台、智能球形摄像机、视频传输系统、传输线缆、光纤传输，双绞线传输，无线传输，终端显示系统，硬盘录像系统，IP-SAN,视频矩阵，画面处理器，切换器，分配器，远程拓展系统，IP监控，远程监控，网络监控，视频会议等技术交流，监控不单纯指闭路电视监控系统，但传统意义上说的监控系统系统由前端摄像机（包括：半球摄像机、红外摄像机、一体机等）加中端设备（光端机、网络视频服务器等）加后端设备主机（硬盘录像机、IP-SAN、矩阵等）组成。
