最新华亭选煤厂工业电视监视系统技术要求

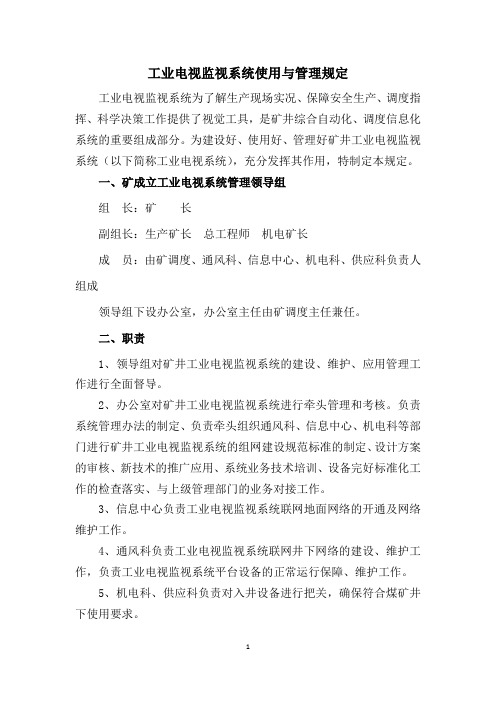

工业电视监视系统使用与管理规定工业电视监视系统为了解生产现场实况、保障安全生产、调度指挥、科学决策工作提供了视觉工具，是矿井综合自动化、调度信息化系统的重要组成部分。

为建设好、使用好、管理好矿井工业电视监视系统（以下简称工业电视系统），充分发挥其作用，特制定本规定。

一、矿成立工业电视系统管理领导组组长：矿长副组长：生产矿长总工程师机电矿长成员：由矿调度、通风科、信息中心、机电科、供应科负责人组成领导组下设办公室，办公室主任由矿调度主任兼任。

二、职责1、领导组对矿井工业电视监视系统的建设、维护、应用管理工作进行全面督导。

2、办公室对矿井工业电视监视系统进行牵头管理和考核。

负责系统管理办法的制定、负责牵头组织通风科、信息中心、机电科等部门进行矿井工业电视监视系统的组网建设规范标准的制定、设计方案的审核、新技术的推广应用、系统业务技术培训、设备完好标准化工作的检查落实、与上级管理部门的业务对接工作。

3、信息中心负责工业电视监视系统联网地面网络的开通及网络维护工作。

4、通风科负责工业电视监视系统联网井下网络的建设、维护工作，负责工业电视监视系统平台设备的正常运行保障、维护工作。

5、机电科、供应科负责对入井设备进行把关，确保符合煤矿井下使用要求。

三、工业电视系统的建设要求1、应按照《GB 50215-2005 煤炭工业矿井设计规范》、《GB 50581-2010 煤炭工业矿井监测监控系统装备配置标准》、《MT/T 1112-2011 煤矿图像监视系统通用技术条件》、《山西省煤矿现代化矿井标准》、《调度安全质量标准化标准》等标准和规范的要求，建设工业电视系统。

2、建设工业电视监控系统时，应将系统设计方案、设备选型方案等报集团公司总调度室、信息中心审核，并得到集团公司设备选型委员会的批准后方可进行。

3、工业电视系统装备的配备应符合矿井安全生产及管理的需要，并应满足运行可靠、操作简单、维修方便和适应环境条件等要求。

工业电视监视系统运行规程1 工业电视监视系统简介电站工业监视系统总体上可分为监控前端、通讯网络、监控中心与分控中心三个主要部分。

监控前端共设置21个摄像监控点和6个红外报警监控区域。

通过视频同轴电缆或光缆将信号传送到监控中心。

主控设备由矩阵转换器、图象显示、记录、储存等设备组成，主要监视厂房、大坝及开关站主要设备。

其系统设备配置如图1。

图1 工业监视系统配置图1.1 多媒体工业电视监视及遥视警戒系统的抗干扰能力1.1.1 系统的浪涌抑制能力（SWC：1MHz~1.5MHz 衰减振荡：2.5kV ;1.2/50 s 冲击波：5kV。

1.1.2 系统的无线电干扰（RI）30MHz~500MHz : 10V/m。

1.1.3 本系统设备的电磁干扰（EMI）和电磁兼容性（EM。

分别按射频干扰等级1 级考虑。

1.2 多媒体工业电视监视及遥视警戒系统的绝缘强度及绝缘阻抗1.2.1 绝缘强度：a) 60V~500V 端子与外壳间能承受AC2000V电压1min ;b) 60V以下端子与外壳间能承受AC500V电压1min。

1.2.2 绝缘阻抗：a) 交流回路外部端子对地绝缘阻抗《10MQ ;b) 不接地直流回路对地绝缘阻抗《1MQ。

1.3 多媒体工业电视监视及遥视警戒系统的接地多媒体遥视警戒系统不设单独接地网，使用电站公用接地网接地。

采用单点接地方式，设备金属外壳和金属支架等皆为保护接地，专用接地线为铜芯绝缘导线，截面积《4mn2o1.4 多媒体工业电视监视及遥视警戒系统电源1.4.1 多媒体遥视警戒系统的逆变电源，稳压电源等能在下列外部电源电压范围内正常工作和不遭损坏，并能维持系统内各设备正常工作：a) 厂用交流电源：(220V/380V ) 土10%单相或三相，50Hz ;b) 厂用直流电源：220(1-20%)V~220(1+15%)V (即176V~253V )。

1.4.2 系统采用集中供电方式，由控制中心集中统一供电。

3.1 性能要求3.1.1 实时性软件应能实时传输，处理，存储和显示信息，并根据要求实时控制，能周期地循环运行而不中断。

3.1.2 中文显示与打印软件应具有汉字显示，汉字打印和汉字提示功能。

3.1.3 信息输出与存储软件应具有显示，打印，报警和存储功能。

3.1.4 人机对话软件应由人机对话功能，在不中断系统正常运行条件下，通过操作生成或修改系统参数，图表和图形等。

3.1.5 自检软件应能接入系统的传感器，分站等设备的工作状态进行自检。

3.1.6 容错软件应具有容错功能，人为操作错误，存储读写错误，打印机没联机等应不影响系统实时采集，报警，显示及控制，并具有错误提示。

3.1.7 操作管理软件应具有操作权限管理功能，对参数设置，控制必须使用密码操作，并具有操作记录。

3.1.8 主菜单在各种显示模式下均应有主菜单显示，主菜单应包括参数设置，页面编辑，控制，列表显示，曲线显示，状态图及柱状图显示，模拟图显示，打印，查询，帮助，其他等。

3.1.9 分类查询3.1.9.1 报警查询根据输入的查询时间，将查询期间内报警的全部模拟量和开关量显示或打印。

3.1.9.2 断电查询根据输入的查询时间，将查询期间内断电的全部模拟量和开关量列表显示或打印。

3.1.9.3 馈电异常查询根据输入的查询时间，将查询期间内馈电异常的全部开关量和模拟量列表显示或打印。

3.1.10更改存储内容软件应具有防止修改存储内容的功能（参数设置及页面编辑除外）。

3.1.11 快捷方式在任何显示模式下，均可直接进入所选监控量的列表显示，曲线显示，或状态图及柱状图显示，模拟图显示，打印，参数设置、页面编辑，查询等方式。

3.1.12数据处理精度软件在完成数据运算和处理时，所带来的各种运算和处理误差应小于0.5%。

3.1.13死机率在连续运行过程中，软件引起的死机率应小于1次/720小时。

3.1.14 键盘响应在连续的运行过程中，软件应能响应操作人员从键盘输入的命令，从键盘输入到执行该命令的最长间隔时间应小于10s。

工业电视监控系统技术规格书————————————————————————————————作者：————————————————————————————————日期：2工业电视监控系统技术规格书3工业电视监控系统技术条件目录第一部分基本要求 (6)1范围 (6)2名词定义 (6)3项目总体要求 (6)第二部分主要通用技术要求 (8)1采用规范、标准及法规 (8)2供货范围及界面 (8)3技术要求 (9)4检验和测试 (22)5备品、备件及专用工具 (23)6涂层、包装和运输 (23)7提交文件 (24)8技术服务 (25)9验收 (26)10售后服务 (27)11保证和担保 (28)附件1 工业电视接入北京油气调控中心基本要求 ...................................................... 错误！未定义书签。

第一部分基本要求1范围本技术规格书包括工业电视监控系统在设计、制造、材料、测试、检验、运输和验收等方面的最低要求。

本技术规格书适用于油气储运工程。

2名词定义本技术规格书用到的名词定义如下：业主：项目投资人或其委托的管理方；设计：承担项目工程设计任务的设计公司或组织；供货商：是指按照本技术规格书的要求为业主设计、制造、提供成套设备/材料的公司或厂家；分包商：负责设计和制造分包合同所规定的设备/材料公司或厂家；技术规格书：业主和设计提供的完整的技术规定，包括技术要求、数据单、技术评分表；技术条件：各工程项目通用并统一的技术要求；数据单：是指根据各工程项目实际情况，填入的用于订货的参数；技术评分表：技术评分表是招标投标过程中通用的技术组评分标准；质保期：是指供货商承诺的对所供产品因质量问题而出现故障时提供免费维修及保养的时间段；DVR：硬盘录像机NVS：网络视频服务器MSTP：多业务传输平台SDH：同步数字系列光通信设备MTBF：平均故障间隔时间3项目总体要求3.1供货商资质要求3.1.1供货商证书要求供货商需在国内设有办事处，并有国内的技术支持人员。

矿工业电视监控系统设计随着矿山产业的不断发展，矿工们需要更好的工作环境和工作保障。

为了确保矿工的安全，矿山企业需要建立电视监控系统，及时了解矿工的工作情况和安全情况。

矿工业电视监控系统设计是一项信息技术工程，它可以将矿山内各个角落的信息融合在一起，从而监视矿工的安全和工作情况。

本文将对矿工业电视监控系统的设计进行详细阐述。

首先，矿工业电视监控系统设计的目的是什么？是为了保护矿工的生命安全和预防事故的发生。

通过建立全方位的监控系统，矿山企业可以实时监控、记录和管理矿工的运动轨迹、工作内容、生命体征和行为状态等信息，为矿山生产提供及时准确的数据支持。

其次，矿工业电视监控系统设计的需求是什么？首先，应该建立一套完善的监控系统，将所有矿工们的工作和生活状态全方位的监控。

其次，在监控系统的设计和建设中，应充分考虑矿工们的实际情况，既要考虑到他们的工作习惯，也要考虑到他们的生活习惯。

此外，在监控系统的安装中，应该充分考虑矿区的地形地貌、气候环境和交通解决问题，以确保监控系统的质量和稳定性，以避免其影响到矿工们的工作。

再次，在矿工业电视监控系统的设计中，需要注意哪些问题？首先，在监控系统的建设中，应该选择高品质的设备，并按照统一标准进行安装和调试。

这有利于提高监控系统的稳定性和信息处理的速度。

其次，需要在系统中设计一套完善的报警机制，以监控异常情况，列出相关的应对措施，及时报警，并采取各种紧急措施。

最后，需要根据矿工们的工作习惯和实际情况设计适当的可视化界面，以便矿工们方便地查看监测结果和处理信息。

最后，矿工业电视监控系统建设与维护的重要性不能被低估。

可以通过以下途径来实现：1. 定期检查监控系统设备和软件，并对发现的故障进行及时维修和更换；2. 建立专业的维护人员队伍，对监控系统进行定期维护，保证系统的运行稳定和安全性；3. 对数据进行备份和存储，以便在发生突发事件时，能够进行数据调取和分析。

总之，矿工业电视监控系统的设计是一种信息技术工程，它可以为矿山企业提供及时准确的数据支持，监测矿工安全和工作情况，保护矿工的生命安全和预防事故的发生。

工业电视监控系统运行操作维护规程一、工业电视监控系统的基本概述二、工业电视监控系统的运行操作规程1.各级管理人员要严格执行电视监控系统操作规程，确保系统安全稳定运行。

2.工业电视监控系统的开启和关闭需要由授权人员进行，确保系统的正常运行和数据的安全保密。

3.操作人员需要在进行操作之前熟悉系统的用途和基本操作方法，并掌握相关维护知识和技能。

4.在启动系统之前，需要检查各个组成部分是否正常工作，确保无故障。

5.在初始化系统后，需要对各个设备和传输线路进行设置和配置，确保数据传输的准确性和实时性。

6.在系统运行过程中，需要定期对设备和传输线路进行巡检，并及时处理故障和异常情况。

7.对于系统中的重要数据和操作记录，需要进行定期备份和存档，以防止数据丢失和误操作。

8.对于系统的软件和硬件设备，需要进行定期的维护和升级，以确保系统的稳定性和性能优化。

9.对于系统的操作和维护人员，需要进行定期培训和考核，提升他们的技能和意识。

10.在系统维护期间，需要事先做好计划和准备，并通知相关人员，以减少对生产运行的影响。

11.工业电视监控系统的维修和更换设备需要由专业的维修人员进行，并按规定的程序和要求进行操作。

12.在工业电视监控系统维护过程中，需要注意系统的环境条件和操作规程，确保维修的安全性和有效性。

13.维修人员需要做好维修记录和故障分析，并提出改进建议，以提高系统的稳定性和效率。

14.在操作和维护过程中，要严格遵守相关的操作规程和安全要求，确保人员和系统安全。

三、工业电视监控系统的保养维护1.定期清洁监控摄像头的镜头，确保图像清晰。

2.定期检查传输线路和连接设备，确保传输质量。

3.定期检查和更换设备的电源和线缆，确保设备供电正常。

4.定期检查和更换设备的存储介质，确保数据存储正常。

5.定期检查和更换设备的风扇和散热装置，确保设备正常散热。

6.对于长时间不使用的设备，需要定期进行运行测试和保养，以确保设备的正常运行。

矿工业电视监控系统设计引言矿工业电视监控系统是一种基于电视监控技术的安全管理系统，广泛应用于矿山、矿井等工业领域。

该系统可以实时监控矿山工作区域的安全情况，以及对异常情况进行预警和处理，大大提高了矿工的工作安全性和工作效率。

本文将详细介绍矿工业电视监控系统的设计原理、硬件设备、软件功能以及系统部署方法等。

设计原理矿工业电视监控系统的设计原理基于视频监控技术和网络通信技术。

系统通过安装摄像头设备，并将其连接到中央监控主机，将视频信号实时传输到显示终端进行实时监控。

同时，系统还具备视频压缩编码和解码功能，以实现高质量图像传输和存储。

此外，系统还支持远程监控，用户可以通过网络连接，远程查看和控制矿山工作区域的情况。

硬件设备矿工业电视监控系统的硬件设备包括摄像头、显示终端、监控主机以及网络设备。

1.摄像头：摄像头是矿工业电视监控系统最重要的硬件设备之一，用于捕捉并传输矿山工作区域的视频信号。

在选择摄像头时，应考虑其分辨率、夜视功能以及适应不同环境的能力。

2.显示终端：显示终端用于接收和显示矿山工作区域的视频信号。

可以选择使用高清液晶显示屏或者计算机监视器。

3.监控主机：监控主机是系统的核心控制设备，负责接收和处理摄像头传输的视频信号，并将其发送到显示终端。

监控主机应具备高性能的图像处理和存储能力。

4.网络设备：网络设备用于实现系统的网络通信功能，包括路由器、交换机等。

网络设备应能够提供稳定的带宽和高速的数据传输速度，以保证视频信号的实时传输和显示。

软件功能矿工业电视监控系统的软件功能主要包括视频监控、视频压缩编码、存储和回放、远程监控等。

1.视频监控：软件可以实时接收和显示矿山工作区域的视频信号。

用户可以通过监控主机或者显示终端观察工作区域的情况。

2.视频压缩编码：为了实现高效的视频传输和存储，软件可以对视频信号进行压缩编码处理。

通过压缩编码，可以减小视频的文件大小，同时保证图像的清晰度和质量。

3.存储和回放：软件可以将视频信号进行存储，并可以对存储的视频进行回放操作。

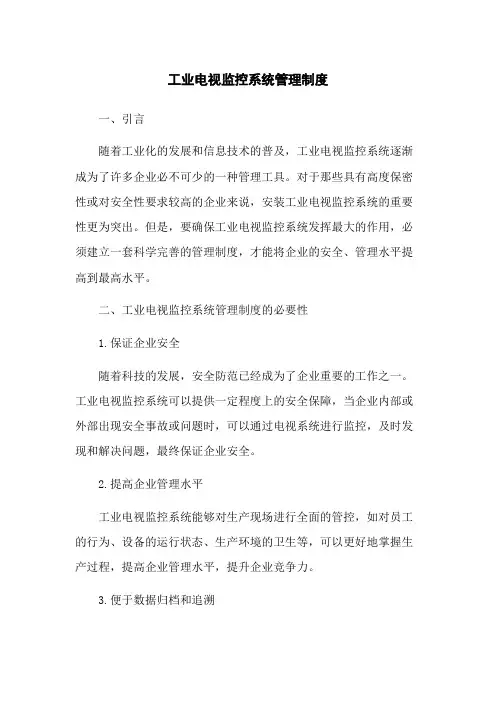

工业电视监控系统管理制度一、引言随着工业化的发展和信息技术的普及，工业电视监控系统逐渐成为了许多企业必不可少的一种管理工具。

对于那些具有高度保密性或对安全性要求较高的企业来说，安装工业电视监控系统的重要性更为突出。

但是，要确保工业电视监控系统发挥最大的作用，必须建立一套科学完善的管理制度，才能将企业的安全、管理水平提高到最高水平。

二、工业电视监控系统管理制度的必要性1.保证企业安全随着科技的发展，安全防范已经成为了企业重要的工作之一。

工业电视监控系统可以提供一定程度上的安全保障，当企业内部或外部出现安全事故或问题时，可以通过电视系统进行监控，及时发现和解决问题，最终保证企业安全。

2.提高企业管理水平工业电视监控系统能够对生产现场进行全面的管控，如对员工的行为、设备的运行状态、生产环境的卫生等，可以更好地掌握生产过程，提高企业管理水平，提升企业竞争力。

3.便于数据归档和追溯工业电视监控系统可以对生产环境进行全面监测，所采集的数据可以方便的进行归档，并且可以追溯生产过程中的所有数据，以备后续需要。

三、工业电视监控系统管理制度的内容1.安装指引企业安装工业电视监控系统之前，需要对监控系统进行详细的规划，确保监控系统的完善性和完整性。

同时需要按照规定的安装程序进行安装，保证监控系统能够发挥最佳的效果。

2.监视范围企业应该根据公司的实际需要，制定出工业电视监管责任的范围，明确监管的目的、内容、深度等要求，以便更好的管理和监控员工和生产。

3.监视时间安排企业应该明确监视时段，如何保证监视的全面性。

还要注意计算出监视系统开机所需时间，并制定相应规定，保证监视系统能够保持良好的运行。

4.权限管理企业应该制定权限管理制度，对系统操作人员在管理、维护系统时的权限进行严格控制。

防止系统数据的泄露和不当操作对企业造成不良影响。

5.检修维护企业需要建立完善的检修维护计划，并加以执行，保证工业电视监控系统能够在长时间的使用中保持稳定，减少故障的发生。

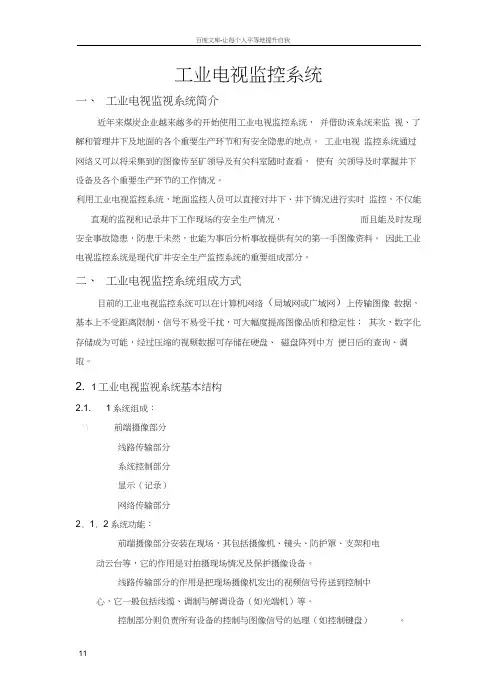

工业电视监控系统一、工业电视监视系统简介近年来煤炭企业越来越多的开始使用工业电视监控系统，并借助该系统来监视、了解和管理井下及地面的各个重要生产环节和有安全隐患的地点。

工业电视监控系统通过网络又可以将采集到的图像传至矿领导及有关科室随时查看，使有关领导及时掌握井下设备及各个重要生产环节的工作情况。

利用工业电视监控系统，地面监控人员可以直接对井下、井下情况进行实时监控，不仅能直观的监视和记录井下工作现场的安全生产情况，而且能及时发现安全事故隐患，防患于未然，也能为事后分析事故提供有关的第一手图像资料。

因此工业电视监控系统是现代矿井安全生产监控系统的重要组成部分。

二、工业电视监控系统组成方式目前的工业电视监控系统可以在计算机网络（局域网或广域网）上传输图像数据，基本上不受距离限制，信号不易受干扰，可大幅度提高图像品质和稳定性；其次，数字化存储成为可能，经过压缩的视频数据可存储在硬盘、磁盘阵列中方便日后的查询、调取。

2. 1工业电视监视系统基本结构2.1. 1系统组成：'\ 前端摄像部分线路传输部分系统控制部分显示（记录）网络传输部分2. 1. 2系统功能：前端摄像部分安装在现场，其包括摄像机、镜头、防护罩、支架和电动云台等，它的作用是对拍摄现场情况及保护摄像设备。

线路传输部分的作用是把现场摄像机发出的视频信号传送到控制中心，它一般包括线缆、调制与解调设备（如光端机）等。

控制部分则负责所有设备的控制与图像信号的处理（如控制键盘）。

显示与记录部分是把从现场传来的视频信号转在监视设备上显示，并用硬盘录像机记录下来，其包含的主要设备为监视器、硬盘录像机。

网络传输部分是将录像机采集到的视频信号上传至网络中，提供客户机随时查看监控图像和录像。

三、工业电视监视系统设备.前端摄像部分前端摄像部分包括摄像机、镜头、防护罩、支架和电动云台。

3.1.1. 摄像机/ 摄像机是获取监视现场图像的前端设备，它以面阵CCD图像传感器为核心部件，外加同步信号产生电路、视频信号处理电路及电源等。

“煤矿安全生产智能视频系统”技术要求第一部分项目简介一、建设背景随着集团对煤矿安全的重视程度日益提高、管控手段的不断强化，安全工作取得了显著成效。

但是，安全管理中还存在一定盲区和薄弱环节，特别是一些由于人员对危险源的辩识不到位、人员不安全行为导致的事故仍然时有发生。

目前，煤矿工业电视监控系统设计简单、功能单一，只是对监控点的图像进行实时上传和存储保护，不能对视频图像做任何分析处理和判断预警。

对人的现场实时行为，只是解决了“看”和“存”的需求，未解决“管”的需求。

二、建设目标将智能视频技术与煤矿安全生产紧密结合，并与红外、射频、声、光等技术深入融合，以人的现场行为管理为重点，定制化建设国内首套煤矿安全智能视频系统。

智能视频系统将与主要设备、生产控制系统实施连接，实现系统之间联动管理；并将与其他系统信息接入，实现信息共享，建设成高效、智能、可靠的综合化智能视频管理平台。

三、项目概况煤矿安全智能视频系统主要针对掘进面空顶作业、人员进入井下危险区域和重点场所进行预警和跟踪管理，并对辅助运输车辆和特定人员在场进行智能管控。

项目根据不同的网络环境和掘进方式选择在两个矿井建设和应用。

1、锦界煤矿连采二队锦界矿属于神华集团数字化矿井建设试点单位，井下已安装“一网一站”综合信息系统，连采队工作面已实现3G信号和无线WIFI覆盖，拥有较好的网络环境和传输条件。

目前，井下视频画面均通过工业以太环网传输至地面调度核心服务器。

调度机房内安装综合视频管理服务器、高清解码器、大屏系统以及监控客户端，并配有专业安防存储阵列，该设备单柜支持24盘位，实时对监控图像进行存储，并且为了保障监控数据最大可靠性，对监控硬盘做了数据保护。

连采二队巷道掘进采用连续掘进方式，连续采煤机和锚杆钻机交替进行掘进和支护作业。

连续采煤机割煤，梭车接煤、运往给料破碎机，给料破碎机将煤破碎均匀输送给胶带输送机，胶带输送机将煤送往地面。

作业循环进度不大于11m，巷道宽度5.4米，胶运顺槽高度2.8米，辅运顺槽高度3.0米。
