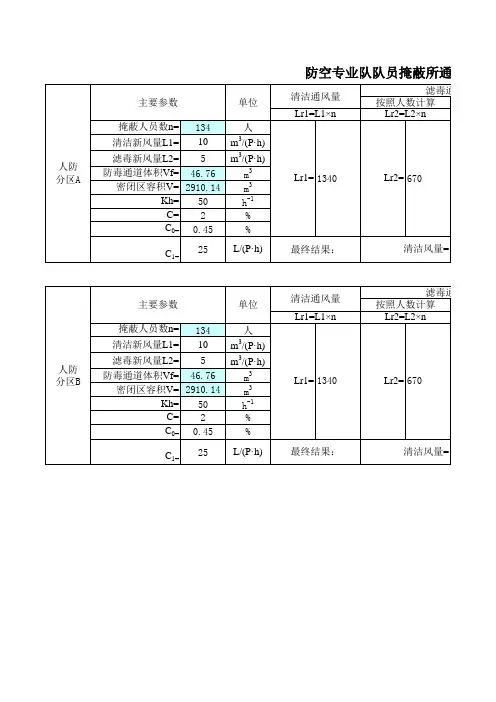

物资库人防通风计算书

清洁通风量 Lr1=L1×n
滤毒通风量 按照人数计算
Lr2=L2×n
Lr1= 1340
Lr2= 670
最终结果：ຫໍສະໝຸດ 清洁风量=人防 分区B主要参数
单位
掩蔽人员数n= 134 清洁新风量L1= 10 滤毒新风量L2= 5 防毒通道体积Vf= 46.76 密闭区容积V= 2910.14
Kh= 50 C= 2 C0= 0.45 C1= 25
人 m3/(P·h) m3/(P·h)
m3 m3 h-1 %
%
L/(P·h)
清洁通风量 Lr1=L1×n
Lr1= 1340
最终结果：
滤毒通风量 按照人数计算
Lr2=L2×n
Lr2= 670
清洁风量=
掩蔽所通风计算表
滤毒通风量
超压排气活门数量
按照换气次数计算 PS-D250，风量800
Lr3=Vf×Kh+Lf
Nu
隔绝防护时间 t=10V(C-C0)/n·C1
Lr3= 2454.406
Nu= 2.92
t= 13.46 不小于6h
1340
滤毒风量= 2454.406 超压排气活门Nu= 3
4
4
滤毒通风量
超压排气活门数量
按照换气次数计算 PS-D250，风量800
Lr3=Vf×Kh+Lf
Nu
隔绝防护时间 t=10V(C-C0)/n·C1
人防 分区A
主要参数
单位
掩蔽人员数n= 134 清洁新风量L1= 10 滤毒新风量L2= 5 防毒通道体积Vf= 46.76 密闭区容积V= 2910.14
Kh= 50 C= 2 C0= 0.45 C1= 25

清洁通风量m3/h滤毒通风量m3/h L1=N*q1L2=N*q2掩蔽人员数: N=9871P清洁通风量: q1=5m3/(P.h)滤毒通风量: q2=2m3/(P.h)清洁区容积: V=37509m3最小防毒通道体积: Vf=38m3掩蔽人员数: N=1549P清洁通风量: q1=5m3/(P.h)滤毒通风量: q2=2m3/(P.h)清洁区容积: V=5886.2m3最小防毒通道体积: Vf=29m3掩蔽人员数: N=1516P清洁通风量: q1=5m3/(P.h)滤毒通风量: q2=2m3/(P.h)清洁区容积: V=5760.8m3最小防毒通道体积: Vf=46m3掩蔽人员数: N=1300P清洁通风量: q1=5m3/(P.h)滤毒通风量: q2=2m3/(P.h)清洁区容积: V=4940m3最小防毒通道体积: Vf=38.4m31.人防建筑面积379014402图纸上选Q=120002.人防建筑面积333712680.6图纸上选Q=120003098人防通风简要计算表主要参数人防护单元六4935519742防护单元二：75803032防护单元一7745防护单元四、五物资库防护单元三：65002600隔绝防护时间最小防毒通道换气次数自动排气活门数量t=1000*V*(C-C0)/N*C1n=L滤/v0n=L毒-0.04v/L0≥3h,符合>40次/h，符合选23，图纸上25个≥3h,符合>40次/h，符合选4，图纸上4个≥3h,符合>40次/h，符合选4，图纸上4个≥3h,符合>40次/h，符合选4，图纸上4个3.895计算表3.894916928519.526315822.80205106.8275862 3.578193.89445910365.91304348 3.50267.70833333 3.0033.895。

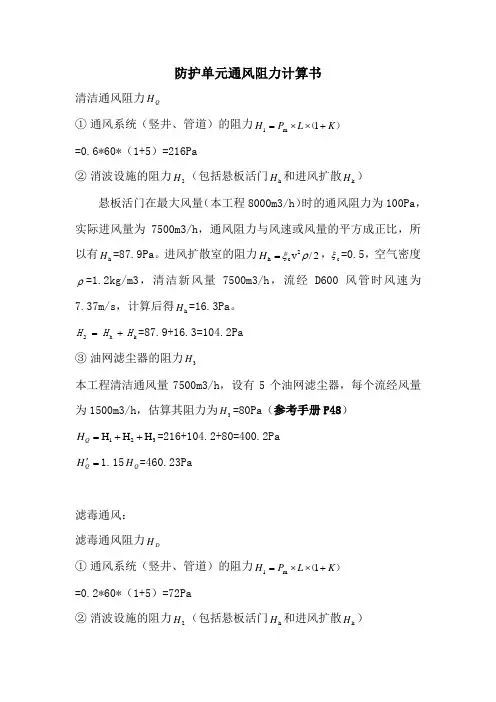

防护单元通风阻力计算书清洁通风阻力Q H① 通风系统（竖井、管道）的阻力）（K L P H +⨯⨯=1m 1 =0.6*60*（1+5）=216Pa② 消波设施的阻力2H （包括悬板活门h H 和进风扩散k H ）悬板活门在最大风量（本工程8000m3/h ）时的通风阻力为100Pa ，实际进风量为7500m3/h ，通风阻力与风速或风量的平方成正比，所以有h H =87.9Pa 。

进风扩散室的阻力2/v 2c h ρξ=H ，c ξ=0.5，空气密度ρ=1.2kg/m3，清洁新风量7500m3/h ，流经D600风管时风速为7.37m/s ，计算后得h H =16.3Pa 。

k h 2H H H +==87.9+16.3=104.2Pa③ 油网滤尘器的阻力3H本工程清洁通风量7500m3/h ，设有5个油网滤尘器，每个流经风量为1500m3/h ，估算其阻力为3H =80Pa （参考手册P48）321H H H ++=Q H =216+104.2+80=400.2Pa='QH 1.15Q H =460.23Pa滤毒通风：滤毒通风阻力D H① 通风系统（竖井、管道）的阻力）（K L P H +⨯⨯=1m 1 =0.2*60*（1+5）=72Pa② 消波设施的阻力2H （包括悬板活门h H 和进风扩散k H ）悬板活门在最大风量（本工程8000m3/h ）时的通风阻力为100Pa ，实际进风量为3000m3/h ，通风阻力与风速或风量的平方成正比，所以有h H =13.9Pa 。

进风扩散室的阻力2/v 2c h ρξ=H ，c ξ=0.5，空气密度ρ=1.2kg/m3，滤毒新风量3000m3/h ，流经D400风管时风速为6.64m/s ，计算后得h H =13.3Pa 。

k h 2H H H ===13.9+13.3=27.2Pa③ 油网滤尘器的阻力3H本工程清洁通风量3000m3/h ，设有5个油网滤尘器，每个流经风量为600m3/h ，估算其阻力为3H =19.6Pa （参考手册P48）④ 过滤吸收器的阻力4HRFP-1000型过滤吸收器的阻力为4H =850Pa （参考手册P50）4321H H H H +++=D H =72+27.2+19.6+850=968.8Pa='DH 1.15D H =1114.1Pa 选择电动手摇风机清洁通风风压750Pa ，滤毒通风风压1250Pa ，满足设计要求。

人防及通风计算书-暖通地下室人防及通风计算书一.平时风量计算:本工程地下室汽车库建筑面积16130.92㎡，为八个防火分区。

其中防火分区一、防火分区二、防火分区三均为汽车库；防火分区四与防火分区六为设备用房；防火分区五、防火分区七以及防火分区八平时为自行车库，战时为二等人员掩蔽场所，分为两个防护单元（防火分区五为一个防护单元，防火分区七与防火分区八为一个防护单元），防护等级均为甲类核六级、常六级，防化等级均为丙级,人防部分面积为4320.7㎡.汽车库可停放汽车325辆。

汽车库平时排风系统与火灾排烟系统合用，排风机兼排烟风机。

平时排风量、排烟量均按换气次数6次/h计算。

汽车库平时排风，由机械补风和汽车坡道进行自然补风。

火灾时，排烟风机继续运行排烟，其它与消防无关通风设备关闭，此时补风方式采用机械补风，补风量不小于总排烟量的50%。

自行车库平时通风以及消防排烟参照汽车库相关规范执行，按换气次数为6次/h计算。

设置机械补风，补风量不小于总排烟量的50%。

一）人防地下室车库通风计算：人防非机动车库为三个防火分区，四个防烟分区。

面积分别为1057㎡、714㎡、922㎡、955㎡。

板下净高3.5m。

①排风、排烟量：L=1.1x（1057+714）x3.5x6=40910CMH选用风机：PYHL3-2A NO.9.5A 41000CMH 650Pa 11KW 535Kg 83dB排风机单位风量耗功率：Ws=650/（3600x0.6）=0.3W/(m^3/h)补风：按不小于50%取值，所选风机为HL3-2A NO.9A 23618CMH 362Pa 4KW 460Kg 75dB Ws=0.213②排风、排烟量：L=1.1x922x3.5x6=21298CMH选用风机：PYHL-14A NO.8A 22000CMH 540Pa 5.5KW 363Kg75dB排风机单位风量耗功率：Ws=540/（3600x0.6）=0.25W/(m^3/h)补风：按不小于50%取值，所选风机为HL-14A NO.7.5A 13668CMH 251Pa 2.2KW 295Kg 67dB Ws=0.116③排风、排烟量：L=1.1x922x3.5x6=21298CMH选用风机：PYHL-14A NO.8A 22000CMH 540Pa 5.5KW 363Kg 75dB排风机单位风量耗功率：Ws=540/（3600x0.6）=0.25W/(m^3/h)补风：按不小于50%取值，所选风机为HL-14A NO.7.5A 13668CMH 251Pa 2.2KW 295Kg 67dB Ws=0.116二.战时风量计算:战时为核6级二等人员掩蔽部，分两个防护单元。
