混凝土梁的加固方法及实例一、前言随着时间的推移和使用的频繁，混凝土梁的使用寿命逐渐减少，出现了裂缝、鼓包、变形等问题，这些问题会对建筑物的安全性和稳定性产生不良影响。
因此，混凝土梁的加固成为了一项必要的工程。
本文将对混凝土梁的加固方法进行详细介绍，并提供实例。
二、混凝土梁的加固方法1.预应力加固法预应力加固法是一种较为常见的混凝土梁加固方法。
该方法的原理是在混凝土梁上施加一定的预应力，使其在受力情况下能够更好地发挥强度和稳定性。
预应力加固法可分为内预应力和外预应力两种方式。
内预应力是在混凝土梁内部设置钢筋，在其张拉后施加预应力，以增强混凝土梁的承载能力。
外预应力则是在混凝土梁的外部设置钢缆，施加预应力，使其发挥更高的强度和稳定性。
2.碳纤维加固法碳纤维加固法是一种新型的混凝土梁加固方法。
该方法的原理是在混凝土梁表面粘贴一层碳纤维布，利用碳纤维的高强度和优异的抗拉性能，增强混凝土梁的承载能力和耐久性。
碳纤维加固法的优点是施工简便，成本低廉，且对建筑物的外观影响较小。
3.钢板加固法钢板加固法是一种常见的混凝土梁加固方法。
该方法的原理是在混凝土梁表面焊接一定数量的钢板，以增强混凝土梁的承载能力和稳定性。
钢板加固法的优点是施工简单、成本较低，且可适用于各种类型的混凝土梁。
4.植筋加固法植筋加固法是一种常用的混凝土梁加固方法。
该方法的原理是在混凝土梁中预埋一定数量的钢筋，以增强混凝土梁的承载能力和稳定性。
植筋加固法的优点是施工简单，成本较低，且不会对建筑物的外观产生影响。
5.炭酸钙注浆加固法炭酸钙注浆加固法是一种常用的混凝土梁加固方法。
该方法的原理是在混凝土梁的裂缝处注入炭酸钙浆料，填充混凝土梁内部空隙，增强其承载能力和稳定性。
炭酸钙注浆加固法的优点是施工简单、成本低廉，且对建筑物的外观影响较小。
三、混凝土梁加固实例1.某小区地下车库混凝土梁的加固该小区地下车库的混凝土梁出现了明显的裂缝和鼓包现象，对车库的安全性产生了不良影响。
弯矩调幅法例题及详解
弯矩调幅法是一种用于解决结构中弯曲变形的方法。
下面是一个使用弯矩调幅法解决的例题及详解：
例题：
在一个梁上有两个集中力作用，分别是500N和800N，作用点分别距离梁的左端点3m和5m处。
梁的长度为10m，截面为矩形，宽度为20cm，高度为30cm。
求梁在中间支点处的弯矩值。
解法：
1. 首先确定梁的受力情况。
由题目可知，梁上有两个集中力作用，分别为500N和800N。
根据力的作用点和方向可知，500N的力作用在距离梁的左端点3m处，800N的力作用在距离梁的左端点5m处。
2. 确定梁的截面矩。
根据题目提供的梁的截面尺寸，可以计算出梁的截面面积A=0.2m * 0.3m = 0.06m^2。
梁的惯性矩
I=1/12 * (0.2m) * (0.3m)^3 = 0.0018m^4。
3. 计算力产生的弯曲矩。
根据弯矩调幅法的基本原理，梁上任意一点的弯曲矩M可以通过以下公式计算：
M = F * x
其中，F为作用力大小，x为作用力到该点的距离。
对于500N的力，弯曲矩M1 = 500N * 3m = 1500Nm；
对于800N的力，弯曲矩M2 = 800N * 5m = 4000Nm。
4. 计算支点处的弯曲矩。
根据梁的支持条件，支点处的弯曲矩应该为零。
因此，可以用中间支点处的弯曲矩M3表示为：
M3 = - (M1 + M2)
将M1和M2的值代入计算，得到M3 = - (1500Nm + 4000Nm) = -5500Nm。
因此，梁在中间支点处的弯曲矩为5500Nm。
高强钢筋混凝土连续梁弯矩调幅研究近年来，随着钢筋混凝土结构在建筑结构设计中的广泛使用，钢筋混凝土连续梁弯矩调幅研究成为当前结构安全可靠性评价方法中的重要内容。
为此，本文就钢筋混凝土连续梁弯矩调幅进行系统研究。
一、钢筋混凝土连续梁弯矩调幅性能测试1、对各种类型的钢筋混凝土连续梁，开展弯矩调幅运动性能的现场试验，以及静态和动态的荷载试验，实验同时考虑构件的几何结构特性、配筋方式、构件截面尺寸、钢筋的受拉应力水平、水平受拉性能等因素，并作出详细的研究和分析。
2、采用非线性有限元分析，建立了钢筋混凝土连续梁弯矩调幅构件的力学模型，对构件受力状态进行详细分析，分析了构件受力状态与梁弯矩调幅的关系，并对构件的性能进行简化计算，以便评估构件的受拉耐久性和反复性。
二、钢筋混凝土连续梁弯矩调幅构件构造与设计1、通过对各种类型钢筋混凝土连续梁弯矩调幅的性能测试，对构件的构造及配筋方式进行设计优化，根据构件的受力状态确定合理的配筋方案，保证构件性能满足设计要求。
2、运用现代分析技术，结合实验结果和非线性有限元分析，分析构件的受力状态与弯矩调幅的关系，对构件的受拉耐久性和反复性进行简化计算，为分析其弯矩调幅性能提供技术支持。
三、钢筋混凝土连续梁弯矩调幅的应用研究1、运用现有的实验资料和分析结果，研究各种类型钢筋混凝土连续梁构件的弯矩调幅性能。
2、结合环境条件和结构复杂度，研究钢筋混凝土连续梁弯矩调幅在钢筋混凝土结构设计中的应用，提出技术指导和实用技术方案，为评价结构安全可靠性提供参考依据。
本文就钢筋混凝土连续梁弯矩调幅进行了系统研究，以及构件的构造和性能设计，以及弯矩调幅在结构设计中的应用，分析了钢筋混凝土连续梁弯矩调幅的重要意义，同时也为评价结构安全可靠性提供了一定的参考和技术支持。
未来，应进一步深入研究，拓展钢筋混凝土连续梁弯矩调幅力学性能的基础理论，为构件的性能设计和结构安全可靠性评价提供理论指导。
综上所述，钢筋混凝土连续梁弯矩调幅为钢筋混凝土结构设计及安全可靠性评价提供了依据，具有重要的研究价值和应用价值。
混凝土结构加固设计计算算例混凝土结构加固设计计算算例一、引言混凝土结构加固设计计算算例是结构工程领域中的重要内容。
在实际工程中，由于结构的老化、使用环境的变化以及设计标准的更新，混凝土结构可能会存在安全隐患，因此需要进行加固设计。
本篇文章将从混凝土结构加固的基本原理、设计计算的方法以及实例分析等方面进行深入探讨。
二、混凝土结构加固的基本原理1. 加固设计的目的混凝土结构加固设计的主要目的是为了提高结构的承载能力和抗震性能，延长结构的使用寿命，保证结构的安全可靠性。
2. 加固设计的原则（1）充分了解原有结构的受力特点，遵循“原则上不拆除、局部加固、全面提高”的原则。
（2）采用合理的加固材料和加固方式，保证加固效果。
（3）加固设计应考虑整体的建筑安全性和经济性，不仅要保证结构的安全性，还要降低加固成本。
三、混凝土结构加固设计计算方法1. 结构受力分析结构受力分析是混凝土结构加固设计的第一步，需要通过静力分析、有限元分析等手段，获取原有结构的受力特点，包括受力等级、关键部位等信息。
2. 加固方案确定根据原有结构的受力分析结果，确定加固方案，包括加固材料的选择、加固构件的位置和方式等。
3. 加固设计计算根据加固方案，进行加固设计计算，主要包括承载力计算、受力构件的截面尺寸确定、连接件的计算等。
4. 验算对加固后的结构进行验算，检验加固设计的有效性和合理性。
四、混凝土结构加固设计计算算例分析以某混凝土结构加固设计为例，原有结构的柱截面尺寸为400mm×400mm，现需要对某一层的结构进行加固设计，要求提高该层结构承载能力。
在经过受力分析后得出，需要在原有柱截面的周边加固翼缘，加固材料选择碳纤维布。
1. 加固设计计算（1）根据碳纤维布的材料参数和加固方式，计算加固后的柱截面受力情况。
（2）确定加固布的层数和覆盖范围，保证加固设计的有效性。
2. 加固方案验算对加固后的柱截面进行验算，验证加固设计的合理性和有效性。
钢筋混凝土结构加固设计的方法与实践案例分析目录1. 内容概括 (2)1.1 钢筋混凝土结构加固的重要性 (2)1.2 加固设计的目的和内容 (3)1.3 文档结构概览 (5)2. 加固设计理论基础 (6)2.1 材料特性与加固方法评价 (7)2.2 结构损伤诊断与评估 (8)2.3 加固设计的数学模型与计算方法 (10)3. 常见加固设计方法 (11)3.1 增加外部支承 (13)3.1.1 加设框架或剪刀墙 (14)3.1.2 底卸荷等方法 (15)3.2 增强构件强度 (16)3.2.1 加固混凝土或增大截面 (17)3.2.2 植筋或粘钢加固技术 (19)3.2.3 碳纤维增强材料的应用 (20)3.3 提升梁板结构和抗震性能 (22)3.3.1 增配抗震钢筋 (24)3.3.2 增设抗震支撑 (25)3.3.3 加固节点和连接部位 (27)4. 加固设计与施工技术 (29)4.1 设计与施工结合的技术要点 (30)4.2 加固材料与工艺设备的选择 (31)4.3 加固现场施工的质量控制 (33)5. 钢筋混凝土结构加固案例分析 (34)5.1 实际加固项目概述 (35)5.2 加固设计过程与关键参数构成 (37)5.3 施工细节与质量检验 (38)5.4 加固前后的性能对比与总结 (40)5.5 加固效果与长期监测研究 (41)6. 加固设计的现代化趋势与技术创新 (43)6.1 智能化无损检测技术 (45)6.2 物联网在结构健康监测中的应用 (46)6.3 预应力与高性能混凝土的研究进展 (47)1. 内容概括本文档旨在探讨钢筋混凝土结构加固设计的方法与实践案例分析。
首先，概述钢筋混凝土结构加固的必要性和重要性，包括常见的加固需求原因以及加固对结构寿命和安全性能的提升作用。
阐述现阶段常用的钢筋混凝土结构加固设计方法，涵盖内加固、外加固、地基加固等多种形式，并对每种方法的特点、适用范围以及设计要点进行详细介绍。

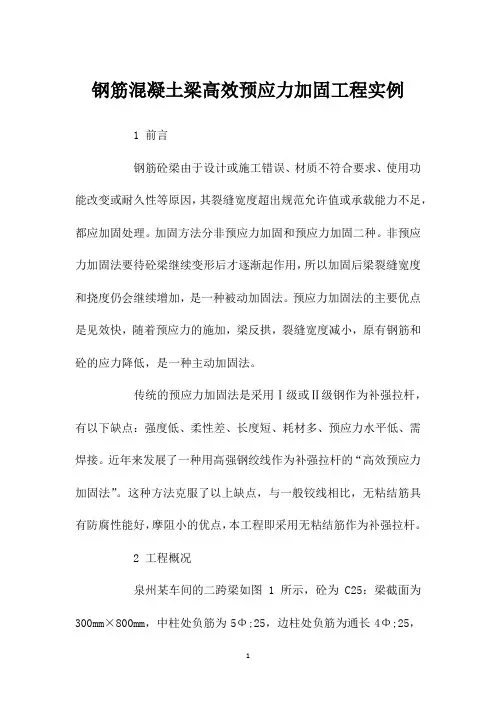

钢筋混凝土梁高效预应力加固工程实例1 前言钢筋砼梁由于设计或施工错误、材质不符合要求、使用功能改变或耐久性等原因，其裂缝宽度超出规范允许值或承载能力不足，都应加固处理。
加固方法分非预应力加固和预应力加固二种。
非预应力加固法要待砼梁继续变形后才逐渐起作用，所以加固后梁裂缝宽度和挠度仍会继续增加，是一种被动加固法。
预应力加固法的主要优点是见效快，随着预应力的施加，梁反拱，裂缝宽度减小，原有钢筋和砼的应力降低，是一种主动加固法。
传统的预应力加固法是采用Ⅰ级或Ⅱ级钢作为补强拉杆，有以下缺点：强度低、柔性差、长度短、耗材多、预应力水平低、需焊接。
近年来发展了一种用高强钢绞线作为补强拉杆的“高效预应力加固法”。
这种方法克服了以上缺点，与一般铰线相比，无粘结筋具有防腐性能好，摩阻小的优点，本工程即采用无粘结筋作为补强拉杆。
2 工程概况泉州某车间的二跨梁如图1所示，砼为C25：梁截面为300mm×800mm，中柱处负筋为5Φ;25，边柱处负筋为通长4Φ;25，正筋为通长4Φ;22，箍筋为Φ;8@200，加密区为Φ;8@100，承受恒载标准值gk＝31.5kN/m，活载标准qk＝32kN/m；柱截面为400×600，层高3.5m，四层框架结构。
因改变工艺需要，二层梁处需加设设备，其恒载标准值为25kN/m，由于该结构的柱、基础的强度有较大的富余，只须加固主梁即可。
图1 梁和无粘结筋的形状3 加固设计计算3.1 计算模型预应力在超静定结构中会产生次弯矩，较为复杂。
为此，本文把无粘结筋的效应作为外荷载（即等效荷载）作用在原结构上，结构的内力为无粘结筋的等效荷载和一般外荷载共同作用下的内力。
这样计算概念明确，避免了次弯矩计算〔1〕。
原来的梁就变为偏心受压构件，一般为大偏心构件。
大偏心构件抗弯力大于压力为零的梁，为简化计算，偏心受压梁抗弯能力仍按压力为零的梁来计算，偏于安全。
计算模型和无粘结筋的等效荷载如图2所示。

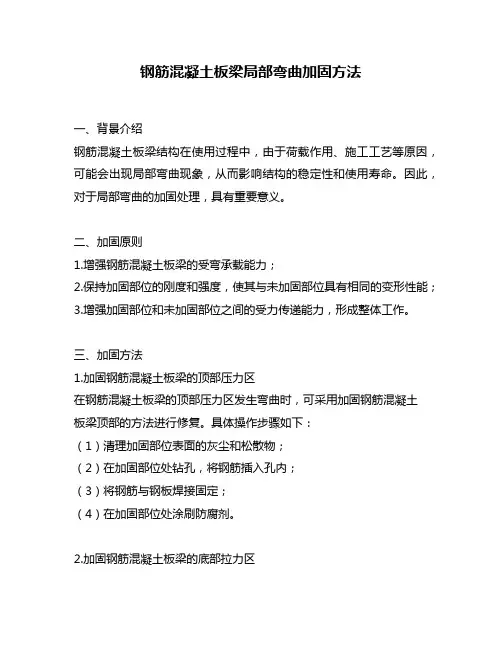

钢筋混凝土板梁局部弯曲加固方法一、背景介绍钢筋混凝土板梁结构在使用过程中，由于荷载作用、施工工艺等原因，可能会出现局部弯曲现象，从而影响结构的稳定性和使用寿命。
因此，对于局部弯曲的加固处理，具有重要意义。
二、加固原则1.增强钢筋混凝土板梁的受弯承载能力；2.保持加固部位的刚度和强度，使其与未加固部位具有相同的变形性能；3.增强加固部位和未加固部位之间的受力传递能力，形成整体工作。
三、加固方法1.加固钢筋混凝土板梁的顶部压力区在钢筋混凝土板梁的顶部压力区发生弯曲时，可采用加固钢筋混凝土板梁顶部的方法进行修复。
具体操作步骤如下：（1）清理加固部位表面的灰尘和松散物；（2）在加固部位处钻孔，将钢筋插入孔内；（3）将钢筋与钢板焊接固定；（4）在加固部位处涂刷防腐剂。
2.加固钢筋混凝土板梁的底部拉力区在钢筋混凝土板梁的底部拉力区发生弯曲时，可采用加固钢筋混凝土板梁底部的方法进行修复。
具体操作步骤如下：（1）清理加固部位表面的灰尘和松散物；（2）在加固部位处钻孔，将钢筋插入孔内；（3）将钢筋与胶粘剂粘结固定；（4）在加固部位处涂刷防腐剂。
3.加固钢筋混凝土板梁的侧面受压区在钢筋混凝土板梁的侧面受压区发生弯曲时，可采用加固钢筋混凝土板梁侧面的方法进行修复。
具体操作步骤如下：（1）清理加固部位表面的灰尘和松散物；（2）在加固部位处钻孔，将钢筋插入孔内；（3）将钢筋与钢板焊接固定；（4）在加固部位处涂刷防腐剂。
四、加固材料及工具1.加固材料（1）钢筋：直径一般为10mm-25mm；（2）胶粘剂：选用强度高、硬度适宜的胶粘剂；（3）防腐剂：选用防腐效果好、使用寿命长的防腐剂；（4）钢板：选用厚度适宜、强度高的钢板。
2.加固工具（1）电钻；（2）钢筋切割机；（3）焊接机；（4）油漆刷。
五、注意事项1.加固前必须对加固部位进行彻底的清理和检查；2.在加固过程中，必须保证加固部位与未加固部位之间的变形一致；3.在加固过程中，必须保证加固材料与钢筋混凝土板梁之间的粘结牢固；4.在加固过程中，必须保证加固部位与未加固部位之间的受力传递能力良好；5.加固完成后，应及时进行防腐处理，以保证加固材料的使用寿命。
钢筋采用HRB335级，中间支座及跨中均配置318的受拉钢筋。
求：（1）按弹性理论计算时，该梁承受的极限荷载P 1； （2）按考虑塑性内力重分布方法计算时，该梁承受的极限荷载P u ； （3）支座的调幅弯矩β。
AD B D C 2000P P200020002000P 1=121.88(kN)P 1=121.88(kN)91.65(kN·m)76.05(kN·m)(a )P 2=15.6(kN)(b )P 2=15.6(kN)P 1+P 2=137.48kN (c )P 1+P 2=137.48kN91.65(kN·m)91.65(kN·m)P 1+P 2=137.48kN (d )P 1+P 2=137.48kN103.38(kN·m)85.79(kN·m)图11-15 例11-1 弯矩调幅法解：（1）设计参数环境类别为一类，c =30mm ，a =40mm ；C20混凝土强度：c f =mm 2，t f =mm 2，0.11=α；HRB335级钢筋：y f =300N/mm 2，b ξ=，0h =500-40=460mm ，318钢筋面积A s =763mm 2（2）按弹性理论方法计算支座和跨中弯矩B M 、D M支座弯矩：Pl M B 188.0-=跨中弯矩：Pl M D 156.0=（3）支座和跨中的极限弯矩Bu M 、Du M 610102006.90.127633004607633002-⨯⎪⎭⎫ ⎝⎛⨯⨯⨯⨯-⨯⨯=⎪⎪⎭⎫ ⎝⎛-==-b f A f h A f M M c s y s y Du Bu α = kN ·m(4) 按弹性理论计算时，该梁承受的极限荷载1P ，如图11-15（a)所示。
当Bu B M M =时，支座出现塑性铰，此时65.91188.0=Pl kN ·m则88.1214188.065.911=⨯=P kN 此时跨中截面的弯矩为：05.76488.121156.0156.01=⨯⨯==l P M D kN ·m<Du M =·m(5) 按考虑塑性内力重分布方法计算由于两跨连续梁为一次超静定结构，P 1作用下Bu B M M =结构并未丧失承载力，只是在支座出现塑性铰，再继续加载下梁的受力相当于二跨简支梁，跨中还能承受的弯矩增量为： 6.1505.7665.91=-=-D Du M M kN ·m设P 2为从支座出现塑性铰加载到跨中出现塑性铰的荷载增量，如图11-15（b)所示。

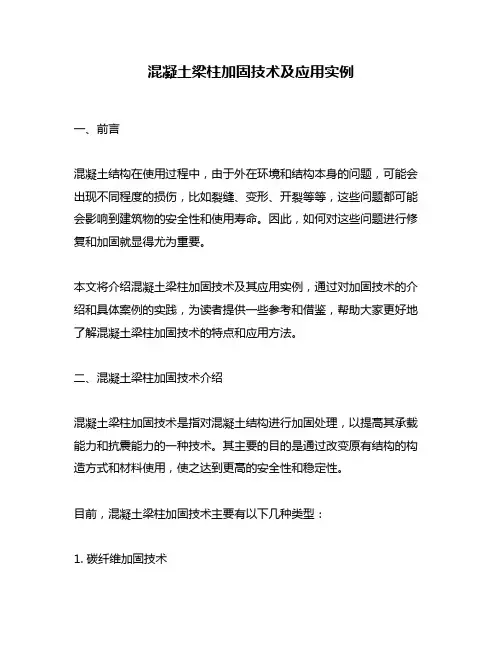

混凝土梁柱加固技术及应用实例一、前言混凝土结构在使用过程中，由于外在环境和结构本身的问题，可能会出现不同程度的损伤，比如裂缝、变形、开裂等等，这些问题都可能会影响到建筑物的安全性和使用寿命。
因此，如何对这些问题进行修复和加固就显得尤为重要。
本文将介绍混凝土梁柱加固技术及其应用实例，通过对加固技术的介绍和具体案例的实践，为读者提供一些参考和借鉴，帮助大家更好地了解混凝土梁柱加固技术的特点和应用方法。
二、混凝土梁柱加固技术介绍混凝土梁柱加固技术是指对混凝土结构进行加固处理，以提高其承载能力和抗震能力的一种技术。
其主要的目的是通过改变原有结构的构造方式和材料使用，使之达到更高的安全性和稳定性。
目前，混凝土梁柱加固技术主要有以下几种类型：1. 碳纤维加固技术碳纤维加固技术是一种新型的加固技术，其主要原理是利用碳纤维增强材料的高强度和高韧性，对混凝土结构进行加固处理。
碳纤维加固技术使用起来非常方便，只需要将碳纤维布贴在混凝土结构表面，通过特殊的胶水进行固定，就可以达到加固的目的。
此外，碳纤维加固技术还具有质量轻、施工速度快、不易产生震动和噪音等优点。
目前，碳纤维加固技术已经得到广泛应用，特别是在高层建筑、桥梁和隧道等领域。
2. 玻璃钢加固技术玻璃钢加固技术是一种利用玻璃钢材料对混凝土结构进行加固的技术。
玻璃钢材料具有质量轻、耐腐蚀、强度高等优点，可以有效地提高混凝土结构的承载能力和抗震能力。
玻璃钢加固技术的施工过程比较简单，只需要将玻璃钢板贴在混凝土结构表面，通过特殊的胶水进行固定即可。
此外，玻璃钢加固技术还具有施工速度快、不产生噪音和震动等优点。
目前，玻璃钢加固技术已经得到广泛应用，特别是在工业厂房、地下室和桥梁等领域。
3. 爆破加固技术爆破加固技术是一种利用爆破原理对混凝土结构进行加固的技术。
其主要原理是在混凝土结构内部打入钢筋和钢管等增强材料，然后在其周围填充爆破药剂，通过爆破的力量将增强材料和混凝土结构紧密地结合在一起。
梁加固计算书一．工程概况：本工程为松原市体育馆梁加固工程，由于在施工过程中，部分梁支座负弯矩筋锚固长度不符合规范要求。
根据《混凝土结构加固设计规范》（GB50367-2006），采用粘贴钢板加固法，加固计算如下。
二．计算举例：此加固共涉及100个框架节点，200个梁支座加固计算，计算量较大，故采用表格计算方式表达。
现以E轴1轴处左边框架节点为例：梁截面：b×h＝350mm×850mm，截面有效计算高度 ho=850-35=815mm，C40混凝土，混凝土轴心抗压强度设计值fco=19.7N/mm2，支座弯矩为M=933 KN·M,根据弯矩计算配筋面积为A so =3610 mm2，f yo =360N/mm2，由于锚固长度不足，考虑原配筋有效面积为10%，即原配筋为361 mm2，由：其中：x—混凝土受压区高度（mm）；fsp—钢板的抗拉强度设计值，取Esp=210N/mm2；Esp—钢板的弹性模量，取=2.06×105N/mm2；Asp—受拉钢板的截面面积（mm2）；ψsp—考虑二次受力影响时，受拉钢板抗拉强度有可能达不到设计值而引用的折减系数；当ψsp＞1.0时，应取ψsp=1.0；εcu—混凝土极限压应变，取εcu=0.0033；εsp，0—考虑二次受力影响时，受拉钢板的滞后应变，考虑到作用在加固结构上的活荷载基本卸除，故不考虑二次受力的影响，取εsp，0=0。
把各值代入式1，有：933000000=1.0×19.7×350×(850-x/2) -360×361×(850-815)解得，x=176.81mm又把x=176.81代入式3，有Ψsp=(0.8×0.0033×850/176.81-0.0033-0)/210/206000=9.213>1.0 取Ψsp=1.0由式2Asp=（1.0×19.7×350×176.81-360×361）/210=5186.40实配梁钢板为：10mm×520mm（厚度为10mm），即10× 520=5200mm2，满足要求。
