现浇钢筋混凝土梁板设计计算指导书

现浇钢筋混凝土楼板配筋设计计算书LB-1矩形板计算工程地址：南京市浦口区绿之苑小区工程项目：现浇钢筋混凝土楼板隔层工期：二十天结构设计：钱工项目经理：刘工工程监理：盛工施工单位：南京石峰钢筋混凝土隔层工程部一、构件编号: 现浇钢筋混凝土板LB-1二、示意图三、依据规范《建筑结构荷载规范》 GB50009-2012《混凝土结构设计规范》 GB50010-2010四、计算信息1.几何参数计算跨度: Lx = 2700 mm; Ly = 4800 mm板厚: h = 120 mm2.材料信息混凝土等级: C25 fc=11.9N/mm2 ft=1.27N/mm2 ftk=1.78N/mm2Ec=2.80×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2Es = 2.0×105 N/mm2最小配筋率: ρ= 0.200%纵向受拉钢筋合力点至近边距离: as = 25mm保护层厚度: c = 15mm3.荷载信息(均布荷载)永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.400准永久值系数: ψq = 1.000永久荷载标准值: ｑgk = 8.000kN/m2可变荷载标准值: ｑqk = 3.500kN/m24.计算方法:塑性板5.边界条件(上端/下端/左端/右端):固定/固定/固定/固定6.设计参数结构重要性系数: γo = 1.00塑性板β = 1.800五、计算参数:1.计算板的跨度: Lo = 2700 mm2.计算板的有效高度: ho = h-as=120-25=95 mm六、配筋计算(lx/ly=2700/4800=0.563<2.000 所以按双向板计算):1.X向底板钢筋1) 确定X向板底弯矩Mx = ζ((γG*ｑgk+γQ*ｑqk)*Lo2)= 0.0311*(1.200*8.000+1.400*3.500)*2.72= 3.289 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*3.289×106/(1.00*11.9*1000*95*95)= 0.0313) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.031) = 0.0314) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.031/360 = 98mm25) 验算最小配筋率ρ = As/(b*h) = 98/(1000*120) = 0.081%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm22.Y向底板钢筋1) 确定Y向板底弯矩My = αMx= 0.3164*3.289= 1.041 kN*m2) 确定计算系数αs = γo*My/(α1*fc*b*ho*ho)= 1.00*1.041×106/(1.00*11.9*1000*95*95)= 0.0103) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.010) = 0.0104) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.010/360 = 31mm25) 验算最小配筋率ρ = As/(b*h) = 31/(1000*120) = 0.025%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm23.X向支座左边钢筋1) 确定左边支座弯矩M o x = βMx= 1.8*3.289= 5.920 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*5.920×106/(1.00*11.9*1000*95*95)= 0.0553) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.055) = 0.0574) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.057/360 = 178mm25) 验算最小配筋率ρ = As/(b*h) = 178/(1000*120) = 0.148%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240mm2采取方案8@200, 实配面积251 mm24.X向支座右边钢筋1) 确定右边支座弯矩M o x = βMx= 1.8*3.289= 5.920 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*5.920×106/(1.00*11.9*1000*95*95)= 0.0553) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.055) = 0.0574) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.057/360 = 178mm25) 验算最小配筋率ρ = As/(b*h) = 178/(1000*120) = 0.148%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm25.Y向上边支座钢筋1) 确定上边支座弯矩M o y = βMy= 1.8*1.041= 1.873 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*1.873×106/(1.00*11.9*1000*95*95)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.018/360= 55mm25) 验算最小配筋率ρ = As/(b*h) = 55/(1000*120) = 0.046%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm26.Y向下边支座钢筋1) 确定下边支座弯矩M o y = βMy= 1.8*1.041= 1.873 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*1.873×106/(1.00*11.9*1000*95*95)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.018/360= 55mm25) 验算最小配筋率ρ = As/(b*h) = 55/(1000*120) = 0.046%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案8@200, 实配面积251 mm2七、跨中挠度计算：Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算荷载效应Mk = Mgk + Mqk= 0.0311*(8.000+3.500)*2.72 = 2.609 kN*mMq = Mgk+ψq*Mqk= 0.0311*(8.000+1.0*3.500)*2.72 = 2.609 kN*m2.计算受弯构件的短期刚度 Bs1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*ho*As) 混规(= 2.609×106/(0.87*95*251) = 125.741 N/mmσsq = Mq/(0.87*ho*As) 混规(= 2.609×106/(0.87*95*251) = 125.741 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = 0.5*b*h = 0.5*1000*120= 60000mm2ρte = As/Ate 混规(= 251/60000 = 0.418%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*ftk/(ρte*σsk) 混规(= 1.1-0.65*1.78/(0.418%*125.741) = -1.100因为ψ不能小于最小值0.2，所以取ψk = 0.2ψq = 1.1-0.65*ftk/(ρte*σsq) 混规(= 1.1-0.65*1.78/(0.418%*125.741) = -1.100因为ψ不能小于最小值0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = Es/Ec = 2.0×105/2.80×104 = 7.1435) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf=06) 计算纵向受拉钢筋配筋率ρρ = As/(b*ho)= 251/(1000*95) = 0.264%7) 计算受弯构件的短期刚度 BsBsk = Es*As*ho2/[1.15ψk+0.2+6*αE*ρ/(1+ 3.5γf')](混规(= 2.0×105*251*952/[1.15*-1.100+0.2+6*7.143*0.264%/(1+3.5*0.0)]= 8.340×102 kN*m2Bsq = Es*As*ho2/[1.15ψq+0.2+6*αE*ρ/(1+ 3.5γf')](混规(= 2.0×105*251*952/[1.15*-1.100+0.2+6*7.143*0.264%/(1+3.5*0.0)]= 8.340×102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ'=0时，θ=2.0 混规(2) 计算受弯构件的长期刚度 BBk = Mk/(Mq*(θ-1)+Mk)*Bs (混规(= 2.609/(2.609*(2.0-1)+2.609)*8.340×102= 4.170×102 kN*m2Bq = Bsq/θ (混规(= 8.340×102/2.0= 4.170×102 kN*m2B = min(Bk,Bq)= min(416.999,416.999)= 416.9994.计算受弯构件挠度f max = (q gk+q qk)*Lo4/(384*B)= (8.000+3.500)*2.74/(384*4.170×102)= (8.000+3.500)*2.74/(384*4.170×102)= 3.817mm5.验算挠度挠度限值fo=Lo/200=2700/200=13.500mmfmax=3.817mm≤fo=13.500mm，满足规范要求!八、裂缝宽度验算:1.跨中X方向裂缝1) 计算荷载效应Mx = ζ(ｑgk+ψｑqk)*Lo2= 0.0311*(8.000+1.00*3.500)*2.72= 2.609 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(=2.609×106/(0.87*95*251)=125.741N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(=1.1-0.65*1.780/(0.0100*125.741)=0.180因为ψ=0.180 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(=1.9*0.200*125.741/2.0×105*(1.9*20+0.08*8/0.0100)=0.0244mm ≤ 0.30, 满足规范要求2.跨中Y方向裂缝1) 计算荷载效应My = αMx= 0.3164*2.609= 0.825 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(=0.825×106/(0.87*95*251)=39.785N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(=1.1-0.65*1.780/(0.0100*39.785)=-1.808因为ψ=-1.808 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(=1.9*0.200*39.785/2.0×105*(1.9*20+0.08*8/0.0100) =0.0077mm ≤ 0.30, 满足规范要求3.支座上方向裂缝1) 计算荷载效应M o y = βMy= 1.8*0.825= 1.486 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(=1.486×106/(0.87*95*251)=71.613N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(=1.1-0.65*1.780/(0.0100*71.613)=-0.516因为ψ=-0.516 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(=1.9*0.200*71.613/2.0×105*(1.9*20+0.08*8/0.0100)=0.0139mm ≤ 0.30,满足规范要求4.支座下方向裂缝1) 计算荷载效应M o y = βMy= 1.8*0.825= 1.486 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(=1.486×106/(0.87*95*251)=71.613N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(=1.1-0.65*1.780/(0.0100*71.613)=-0.516因为ψ=-0.516 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(=1.9*0.200*71.613/2.0×105*(1.9*20+0.08*8/0.0100)=0.0139mm ≤ 0.30, 满足规范要求5.支座左方向裂缝1) 计算荷载效应M o x = βMx= 1.8*2.609= 4.695 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(=4.695×106/(0.87*95*251)=226.333N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(=1.1-0.65*1.780/(0.0100*226.333)=0.5897) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(=1.9*0.589*226.333/2.0×105*(1.9*20+0.08*8/0.0100) =0.1291mm ≤ 0.30, 满足规范要求6.支座右方向裂缝1) 计算荷载效应M o x = βMx= 1.8*2.609= 4.695 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(=4.695×106/(0.87*95*251)=226.333N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(=1.1-0.65*1.780/(0.0100*226.333)=0.5897) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(=1.9*0.589*226.333/2.0×105*(1.9*20+0.08*8/0.0100)=0.1291mm ≤ 0.30, 满足规范要求1。

22钢筋混凝土课程设计计算书以4轴线框架计算一、框架计算简图及柱、梁、板尺寸估算1、计算简图中杆件以计算轴线表示，柱取截面形心线，梁也取截面形心线；框架层高，除底层外的其它各层，都取建筑层高即 4.2m ，底层计算高度 h=0.50+1.0+4.50= 6.0m ，梁板混凝土取 C 30, f c =15N/m^框架横梁截面：梁高 h=(1/8 〜1/12)L=900 〜600mm (L=7200mm),取 h=700mm b=(1/2 〜1⑶h=350 〜200mm ,取 b=250mm 截面为矩形。

次梁高 h=(1/12 〜1/20)L=330 〜180mm(L=3900mm),取 h=300 mm b=200mm 在 L=7200 布置两条次梁。

楼板厚取100mm ,(屋面板厚取120mm 。

2、验算柱截面尺寸 b*h=400*500荷载估算：荷载标准值按10〜13KN/m 估算，取13.0KN/m 2计。

中柱负荷面积为：(7.20+7.20 ) /2.0*3.90 = 28.08m 2。

则中柱柱底承受荷载标准值为：28.08*13.0*5=1825.2KN 。

中柱按轴心受压进行验算，此时可假定，受压纵筋总的配筋率批 p=1 %纵向受压系数=1 (混凝土取C 30)于是有：N=1.20*1825.2=2190.24 KIN轴压比取0.902Ac= N /0.90f c =162240mm2 2取 Ac=b*h=400*500=200000mm >162240mm 符合要求。

、荷载计算2 20.5KN/m ;楼面活荷载标准值 4.0KN/m 。

(一)、屋面荷载：1、 10mm 厚混凝土盖板架空层2、 二毡三油沥青防水层3、 20mm 厚水泥砂浆找平层4、 120mm 厚钢筋混凝土屋面板5、 顶棚20mm 厚混合砂浆抹灰及刷白活荷载：不上人屋面 屋面梁自重:柱距 S=3.90m ，跨度 L=7.20m ，屋面活荷载标准值:0.40KN/m 0.35KN/m0.40KN/m 0.12*25=3.0KN/m0.34KN/m合计0.5KN/m24.49KN/m0.25*0.58*25+0.015*2*0.58*17=3.92KN/m（二）、标准层楼面荷载楼面恒载：框架梁自重:0.25*0.60*25+0.015*2*0.60*17=4.06KN/m楼面梁的线荷载（三）、风荷载：（基本风压） 因屋面活荷载较小，故不考虑活载的最不利位置，按满载计算，则框架的线荷载为Q=g+q=25.72+2.54=28.26 kN/m 。

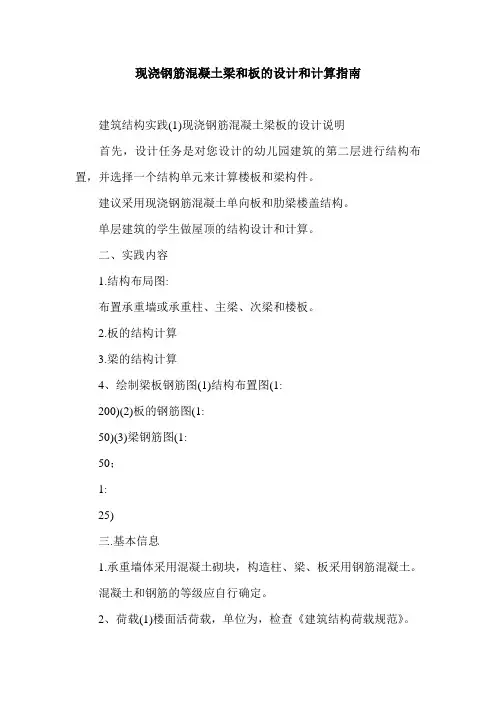

现浇钢筋混凝土梁和板的设计和计算指南建筑结构实践(1)现浇钢筋混凝土梁板的设计说明首先，设计任务是对您设计的幼儿园建筑的第二层进行结构布置，并选择一个结构单元来计算楼板和梁构件。

建议采用现浇钢筋混凝土单向板和肋梁楼盖结构。

单层建筑的学生做屋顶的结构设计和计算。

二、实践内容1.结构布局图:布置承重墙或承重柱、主梁、次梁和楼板。

2.板的结构计算3.梁的结构计算4、绘制梁板钢筋图(1)结构布置图(1:200)(2)板的钢筋图(1:50)(3)梁钢筋图(1:50；1:25)三.基本信息1.承重墙体采用混凝土砌块，构造柱、梁、板采用钢筋混凝土。

混凝土和钢筋的等级应自行确定。

2、荷载(1)楼面活荷载，单位为，检查《建筑结构荷载规范》。

(2)地板和天花板自重:查看中国北方建筑标准设计《工程做法》12BJ1。

根据结构水平计算，单位为。

(3)地板自重:钢筋混凝土自重标准值四、设计要求1。

设计计算的准备。

2.绘制楼层结构布置图、板钢筋和梁钢筋。

附在计算表上。

3.结构布局:对于单向板肋梁楼盖，各构件应按其类型编号，主梁水平布置。

横梁连接良好，布局整齐。

相同类型部件的横截面应尽可能一致。

4.板和次梁采用塑性内力重分布法计算。

主梁采用弹性理论计算。

5.计算表应打印在带有完整页码的A4纸上。

当建筑平面较大时，附图可以打印在A3纸上。

计算书中的计算步骤应正确清晰。

计算公式、计算图和计算表应编号并与正文相对应。

五、进度计划与混凝土构件试验单位同步，于周三前19周完成并提交计算书。

第二部分设计计算说明一、平面结构布置墙柱和梁板的布置应根据房间布置和使用要求确定，以满足结构合理、实用经济的原则。

单向混凝土板跨度一般为1.7~2.7m，次梁跨度一般为4.0~6.0m，主梁跨度为5.0~8.0m，应同时为板跨度的3倍。

结构布置后，可以判断板与梁的搭接关系，得到承载情况、跨度等数据，并绘制计算图。

二、板的设计(根据塑性内力重分布计算)1。

建筑结构实习(一) 现浇钢筋混凝土梁、板设计指导书建筑技术部2015.7.13第一部分 设计任务书一、设计任务为你设计的幼儿园建筑的二层楼板做结构布置，并选取一个结构单元，计算其中的楼板和梁构件。

建议采用现浇钢筋混凝土单向板、肋梁楼盖结构。

单层建筑的同学做屋盖结构设计和计算。

二、实习内容1、结构平面布置图：布置承重墙或柱、主梁、次梁，以及楼板。

2、板的结构计算3、梁的结构计算4、绘制梁板配筋图（1）结构平面布置图（1：200） （2）板的配筋图（1：50） （3）梁的配筋图（1：50；1：25）三、基本资料1、材料承重墙采用混凝土砌块，结构柱、梁、板采用钢筋混凝土。

混凝土和钢筋标号和等级自定。

2、荷载（1）楼面活荷载，单位为2/m kN ，查《建筑结构荷载规范》。

（2）楼面和顶棚自重：查华北地区建筑标准设计《工程做法》12BJ1，根据构造层次计算，单位为2/m kN 。

（3）楼盖自重：钢筋混凝土自重标准值3/25m kN =γ四、设计要求1.编制设计计算书。

2.绘制楼盖结构平面布置图，板配筋图，梁配筋图。

附在计算书之后。

3.结构平面布置：进行单向板肋梁楼盖布置，各构件按类型编号，主梁建议采用横向布置，梁宜贯通，布置应规整，同类型构件截面应尽可能统一。

4.板和次梁采用塑性内力重分布方法计算；主梁采用弹性理论计算。

5.计算书要求采用A4纸打印，页码齐全。

建筑平面较大时，附图可用A3纸打印。

计算书中须计算步骤正确、清楚，计算公式、计算简图、计算表格均应编号，并与正文对应。

五、进度安排与混凝土构件实验单元同步进行，19周周三前完成并提交计算书。

第二部分 设计计算指导书一、平面结构布置墙柱及梁板布置应根据房间布局和使用要求确定，满足结构合理、实用经济的原则。

混凝土单向板跨度一般为1.7～2.7m ，次梁跨度一般是4.0～6.0m ，主梁跨度则为5.0～8.0m ，同时宜为板跨的3倍。

结构布置后可判断板、梁的搭接关系，得到其支座条件、跨度等数据，可绘制计算简图。

某工业厂房现浇钢筋混凝土单向板肋梁楼盖设计一、设计资料1.楼盖梁格布置楼盖梁格布置如图1所示（楼梯间在此平面外），主梁沿横向布置，次梁沿纵向布置，主梁、次梁的跨度见表1。

图1 楼盖梁格布置平面图表1 楼面活荷载、主梁、次梁跨度楼面活荷载标准值次梁跨度（mm）主梁跨度（mm）序号（kN/m2）12 6 6000 66002.楼面做法水磨石面层，钢筋混凝土现浇板，20mm混合砂浆抹底。

3.楼面荷载均布活荷载标准值见表1。

4.材料混凝土强度等级C30；梁钢筋采用HRB400级钢筋，板钢筋采用HPB300级钢筋。

二、楼盖的结构平面布置主梁沿着横向布置，次梁沿着纵向布置。

主梁跨度为6.6m ，次梁跨度为6m ，主梁每跨内布置两根次梁，板的跨度为 2.2m 6.6/3=，7.26.0/2.2/l l 0102==,因此按单向板设计。

按跨高比条件，要求板厚mm 7430/0022h =≥，对工业建筑的楼盖板，要求70≥h ，从安全角度考虑，取板厚mm 80h =。

次梁截面高度应该满足：mm l l h 500~33412/6000~18/600012/~18/00===。

考虑到楼面可变荷载比较大，取mm h 500=。

次梁的截面宽度：mm h 250~1672/500~3/5002/h ~3/b ===，取mm h 200=。

主梁的截面高度应该满足：mm l l h 066~40401/0066~51/006601/~51/00===，取mm 600h =。

主梁截面宽度取mm b 300=。

楼盖结构平面布置图如图2所示。

三、板的设计 1.荷载板的永久荷载标准值水磨石面层 20.65kN/m 80mm 钢筋混凝土板 22.0kN/m 250.08=⨯ 20mm 混合砂浆 20.34kN/m 170.02=⨯ 小计 22.99kN/m 0.342.00.65=++ 板的可变荷载标准值 26.0kN/m永久荷载分项系数取1.2；因楼面可变荷载标准值为22kN/m 0.46.0kN/m >，图2 结构平面布置图所以可变荷载分项系数应取1.3。

课程设计钢筋混凝土现浇楼盖课程设计计算书目录一．设计任务内容 (1)二．结构计算 (2)1．楼板设计 (4)2．次梁设计 (9)3．主梁设计 (18)三．配筋图施工图 (19)1．楼板配筋施工图 (20)2．梁配筋施工图 (21)一、设计任务内容（一）设计任务二层建筑结构住宅，采用钢筋混凝土框架承重，内外墙为240mm砖墙。

设计时，只考虑竖向荷载作用，采用单、双向板肋梁楼盖，要求完成钢筋混凝土整体现浇楼盖的结构设计。

（二）设计内容1、结构布置确定柱网尺寸，柱截面尺寸见表1，主次梁布置及截面尺寸，并进行编号，绘制楼盖结构布置图。

2、板设计按单、双向板计算内力，并绘制板配筋图。

3、次梁设计按考虑塑性内力重分布的方法计算内力和正截面极限承载力，并绘制配筋图。

4、主梁设计按弹性方法计算主梁内力，绘制主梁的弯距、剪力包络图，根据包络图计算正截面、斜截面的承载力，并绘制主梁的抵抗弯拒图及配筋图。

（三）设计条件1、建筑尺寸（见图1*.dwg）图1 建筑平面布置2、可变荷载（kN/m2）为3 kN/m23、楼面做法：20mm厚水泥砂浆地面，钢筋混凝土现浇板，15mm厚石灰砂浆抹底。

4、荷载：永久荷载，包括梁、柱、板及构造层自重，钢筋混凝土容重25kN/m 3，水泥砂浆容重20kN/m 3，石灰砂浆容重17kN/m 3，分项系数=1.2。

可变荷载，楼面均布荷载标准值见表1。

分项系数=1.3或1.4。

5、材料梁、板混凝土强度等级C30。

主梁、次梁受力钢筋采用HRB335级钢筋，其他均用HPB235级钢筋。

二、结构计算（一）楼板计算1．设计资料（1）活荷载：2/0.3m kN q k = （2）恒荷载：20mm 厚水泥砂浆面层 钢筋混凝土现浇板100mm 15mm 厚石灰砂浆摸底荷载分项系数：2.1=G γ， 1.3Q γ=（3）材料：C30级混凝土，梁受力钢筋HRB335级钢筋，其它为HPB235级钢筋。

2．板的编号：如图2所示。

现浇混凝土及钢筋混凝土模板工程量的计算在建筑工程中，现浇混凝土及钢筋混凝土模板工程是一项重要且不可或缺的工作。

准确计算模板工程量对于工程预算、成本控制以及施工计划的制定都具有至关重要的意义。

下面，我们就来详细探讨一下现浇混凝土及钢筋混凝土模板工程量的计算方法。

首先，我们要明确模板工程的作用。

模板是使混凝土按照设计要求的形状、尺寸和位置成型的临时性结构。

它不仅要承受混凝土的自重和施工荷载，还要保持混凝土的形状和尺寸精度，直到混凝土达到足够的强度可以自承重。

在计算模板工程量时，基本原则是以与混凝土接触的面积为计算依据。

不同的构件，其模板工程量的计算方法也有所不同。

对于基础模板，常见的有条形基础、独立基础和筏板基础等。

条形基础的模板面积通常按其侧面长度乘以基础高度计算。

独立基础的模板面积则要分别计算每个侧面的面积，然后相加。

筏板基础的模板面积主要是侧面面积。

柱模板的计算相对复杂一些。

矩形柱的模板面积按柱的周长乘以柱高计算。

这里的柱高，从柱基上表面（或楼板上表面）算至上一层楼板上表面。

需要注意的是，如果柱与梁相交，柱高应算至梁的顶面。

对于构造柱，要根据其与墙体的连接方式来计算模板面积。

梁模板的计算也有其特点。

矩形梁的模板面积要分别计算底模和侧模。

底模面积按梁的净长乘以梁的宽度计算，侧模面积则按梁的高度乘以梁的净长计算。

这里的梁净长是指梁两端支座之间的距离。

当梁与柱连接时，梁长算至柱侧面；当梁与主次梁连接时，次梁长算至主梁侧面。

板模板的计算相对简单。

有梁板的模板面积按板的面积加上梁侧模板面积计算。

无梁板的模板面积则按板的面积加上柱帽模板面积计算。

墙模板的计算按墙的垂直投影面积计算。

墙的高度从基础顶面（或楼板上表面）算至上一层楼板底面。

当墙上有门窗洞口时，要扣除洞口面积，但洞口侧壁模板面积不增加。

楼梯模板的计算包括楼梯底模、踏步侧模和楼梯平台模板。

楼梯底模面积按楼梯水平投影面积计算，踏步侧模面积按踏步展开面积计算，楼梯平台模板面积按平台的面积计算。

钢筋混凝土现浇楼盖设计计算书钢筋混凝土结构课程设计题目：钢筋混凝土现浇楼盖设计课程：混凝土结构设计院（系）：土木建筑工程学院班级：学生姓名：刘宁目录一、设计资料 (3)二、平面结构布置及尺寸： (3)1、平面结构布置 (3)2、构件截面尺寸 (4)三、板的设计（按塑性理论） (4)1、荷载计算 (4)2、计算简图 (5)3、计算弯矩设计值 (6)4、正截面受弯承载力计算 (6)四、次梁的设计（按塑性理论） (7)1、荷载设计值 (7)2、计算简图 (8)3、内力计算 (9)4、各截面承载力计算 (10)五、主梁的设计（按弹性理论） (11)1、荷载设计值 (11)2、确定计算跨度及计算简图 (12)3、内力计算 (13)4、主梁正截面和斜截面承载力计算 (15)5、主梁吊筋计算： (17)六、绘制图纸（A2图纸） (17)钢筋混凝土现浇楼盖课程设计计算书一、设计资料1、某多层工业建筑楼盖平面图，环境类别为一类,楼盖拟采用现浇钢筋混凝土梁板结构。

2、生产车间的四周外墙均为承重砖墙，其中墙厚370mm ，采用MU10烧结普通砖，M5混合砂浆砌筑。

内设钢筋混凝土柱，其截面尺寸为400mm ×400mm 。

3、恒载：20mm 厚水泥砂浆:220/kN m楼盖自重：板厚自己确定，钢筋混凝土自重标准值：225/kN m 20mm 厚石灰砂浆天棚抹灰：217/kN m 4、活载：楼面活荷载标准值27.0/kN m5、恒载分项系数为1.2；活荷载分项系数为1.36、材料：混凝土强度等级采用C20（f c =9.6N /mm 2，f t =1.10N /mm 2）钢筋梁中受力主筋采用HRB335级（2300/y f N mm = ）其余采用HPB300级（2270/y f N mm =）二、平面结构布置及尺寸：1、平面结构布置确定主梁的跨度为6.6m,次梁的跨度为6.3m,主梁每跨内布置两根次梁,板的跨度为2.2m 。

钢筋混凝土现浇楼盖设计计算书1.楼盖平面布置图1 楼盖平面布置2.板的计算2.1板的荷载计算30mm 陶瓷地砖面层 20.7/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 15mm 水泥砂浆粉刷 20.015200.3/kN m ⨯= 永久荷载的标准值 20.7 2.00.3 3.0/k g kN m =++= 可变荷载的标准值 2k 6.0/q kN m = 荷载组合按由可变荷载效应控制的组合 21.2 3.0 1.3 6.011.4/p kN m =⨯+⨯= 按由永久荷载效应控制的组合 21.35 3.00.7 1.3 6.09.51/p kN m =⨯+⨯⨯= 取211.4/p kN m = 2.2板的内力计算及配筋0802060x h mm =-=，0803050y h mm =-=，取0.9γ=， t 1.430.450.450.2145%0.2%300y f f =⨯=>，2s,min 0.2145%100080171.6A mm =⨯⨯= a 、中间区格板1B计算跨度：033002003100x l mm =-=， 060003005700y l mm =-=， 1.84oy oxl n l == ，210.3n α==，取2β=， 2310.82.57122()(1)ox x pl n m kN m n αβ-==++ 截面位置弯矩设计值 （kN m ）0h （mm ）s y mA f h γ=实配钢筋短跨跨中 2.57x m =60158.6<171.6 6@160φ,177长跨跨中0.771y x m m α==50 57.1<171.6 6@160φ,177短跨支座'" 5.14x x x m m m β===60 317.3 10@200φ,393长跨支座 '" 1.542y y y m m m β===50 114.2<171.6 8@200φ,251b 、 边区格板2B (短边简支)计算跨度：033002003100x l mm =-=， 080600015012057702y l mm =--+=， 00 1.86y xl n l == ，210.29nα==，取2β=，8@200φ, 2251s A mm =， '0 2.9y s y m A f h kN m γ==2'(31)123.31222oxyx pl n m m kN m n n βα--==++ 截面位置 弯矩设计值 （kN m ）0h （mm ） 0s y mA f h γ=实配钢筋短跨跨中 3.31x m =60 204.3 8@200φ,251长跨跨中 0.96y x m m α==50 71.1<171.6 8@200φ,251短跨支座 '" 6.62x x x m m m β===60408.610@160φ,491c 、边区格板3B (长边简支) 计算跨度：080330010012031202x l mm =--+=， 060003005700y l mm =-=， 00 1.83y xl n l ==,210.3nα==，取2β=,10@200φ, 2393s A mm = '0x s y m A f h γ==6.37kN m2'(31)125.18222ox xx pl n nm m kN m n ααβ--==++ 截面位置 弯矩设计值 （kN m ）0h （mm ） 0s y mA f h γ=实配钢筋短跨跨中 5.18x m =60 319.8 10@160φ,491长跨跨中1.554y x m m α== 50115.11<171.68@200φ,251长跨支座 '" 3.108y y y m m m β===50 230.2 8@200φ,251d 、角区格板4B计算跨度：080330010012031202x l mm =--+=， 080600015012057702yl mm =--+=， 00 1.85y xl n l == ，210.29n α==，取2β=， 10@160φ, 2491s A mm =,3.052mm ,'08.0x s y m A f h kN m γ==8@200φ,2251s A mm =, '0 3.3885y s y m A f h kN m γ==2''(31)12 5.5822ox y xx pl n m nm m kN m n α---==+截面位置弯矩设计值 （kN m ）0h （mm ） 0s y mA f h γ=实配钢筋短跨跨中 5.58x m =60 344.44 10@160φ,491长跨跨中 1.6182y x m m α== 50119.9<171.68@200φ,2512.3板的配筋图（见附图1）3.次梁的计算（次梁按塑性内力重分布方法计算）3.1次梁荷载计算由板传来3 3.39.9kN/m⨯=次梁自重250.2=kN/m⨯⨯（0.45-0.08）1.85次梁梁侧抹灰200.15kN/m⨯⨯⨯（0.45-0.08）2=0.222恒载标准值kg=11.972kN/m活载标准值k 3.3 6.019.8/q kN m=⨯=荷载组合由可变荷载效应控制的组合q 1.211.972 1.0 1.319.840.1/kN m=⨯+⨯⨯=由永久荷载效应控制的组合q 1.3511.9720.7 1.319.834.18/kN m=⨯+⨯⨯=取q40.1/kN m=3.2次梁计算简图（见图2）各跨的计算跨度为：中间跨0n =60003005700l l mm =-=边跨0n250+=60001501205855 22al l mm =--+=取05855l mm=q40.1/kN m=58555700570057005855图2 次梁的计算简图3.3次梁内力计算跨度差585557002.7%10%5700-=<，可以按等跨连续梁计算内力。

钢筋混凝土过梁计算书在建筑结构中，过梁是一种常见的构件，用于承担门窗洞口上方的荷载，并将其传递到墙体两侧。

钢筋混凝土过梁因其良好的承载能力和耐久性，被广泛应用于各类建筑中。

下面将详细介绍钢筋混凝土过梁的计算方法。

一、设计资料1、过梁所承受的洞口尺寸：宽_____mm，高_____mm。

2、墙体材料：＿____，墙体厚度_____mm。

3、过梁上的荷载：恒载标准值：包括过梁自重、洞口上方墙体自重等，＿____kN/m。

活载标准值：根据使用功能确定，＿____kN/m。

二、过梁的类型选择根据洞口的跨度和墙体的高度，选择合适的过梁类型。

常见的有现浇钢筋混凝土过梁和预制钢筋混凝土过梁。

对于跨度较小且施工条件允许的情况，可采用现浇过梁；对于跨度较大或施工进度要求较高的情况，预制过梁可能更为合适。

三、计算荷载1、恒载计算过梁自重：根据过梁的截面尺寸和混凝土容重计算，容重一般取25kN/m³。

墙体自重：根据墙体厚度和高度以及墙体材料的容重计算。

2、活载计算按照规范要求，根据过梁所承受的使用功能确定活载标准值。

3、荷载组合一般情况下，采用基本组合进行计算，即恒载乘以分项系数γG，活载乘以分项系数γQ，然后将两者相加。

四、内力计算1、弯矩计算对于简支梁，弯矩最大值出现在跨中位置，M ＝ 1/8 × q × l²，其中q 为荷载组合值，l 为过梁的计算跨度。

2、剪力计算剪力最大值出现在支座处，V ＝ 1/2 × q × l 。

五、正截面承载力计算1、确定混凝土强度等级和钢筋级别。

2、计算受压区高度 x：根据平衡条件，M ＝α1 × f c × b × x × （h 0 x/2) ，其中α1 为系数，f c 为混凝土轴心抗压强度设计值，b 为过梁截面宽度，h 0 为截面有效高度。

3、计算所需钢筋面积 A s ：A s ＝ M ／（f y × h 0 ），f y 为钢筋抗拉强度设计值。

结构构件计算书3钢筋混凝土过梁计算书项目名称 ______________ 日设计者 ________________ 校—、构件编号：GL-1二、示意图：In三、设计依据《混凝土结构设计规范》 (GB 50010-2010)《砌体结构设计规范》 (GB 50003-2001)四、计算信息1. 几何参数过梁高度h = 300 mm过梁宽度b = 240 mm过梁净跨 Ln = 2500 mm过梁梁端的支承长度 a = 300 mm过梁上墙体高度 hw = 1000 mm墙体厚度 bw = 240 mm2. 材料信息砌体类型：烧结普通砖 砌体强度等级：MU10 砂浆强度：M5砌体材料抗压强度设计值调整系数 丫 a = 1.00纵筋种类:HPB300 fy = 270.00 N/mm 箍筋种类:HPB300 fyv = 270.00 N/mm 箍筋间距：s = 200 mm3. 计算信息结构重要性系数：丫 o = 1.0纵筋合力点至近边距离：as = 35 mm4. 荷载信息恒载分项系数：丫 G = 1.35砌体材料容重：丫 W = 18.00 kN/m 过梁容重：丫 L = 25.00 kN/m 3梁板传来荷载设计值：qb = 10.00 kN/m bEs = 210000.00 N/mm2五、计算过梁荷载设计值1. 墙体荷载gk w = 丫W*bw*Ln/3 = 18.00*0.24*2.50/3 = 3.60 kN/m2. 过梁自重gk L = Y L*b*h = 25.00*0.24*0.30 = 1.80 kN/m3. 过梁上荷载设计值p = 丫O[丫G(gk w+gk L)+qb] = 1.00[1.35(3.60+1.80)+10.00] = 17.29 kN/m六、过梁截面配筋1. 计算过梁的计算跨度Lo = min(Ln+a,1.05L n) = min (2.50+0.30,1.05*2.50) = 2.625 m2. 计算过梁跨中最大弯矩2 2MU = 1/8*p*Lo = 1/8*17.29*2.625 = 14.89 kN •m3. 计算截面有效高度ho=h-as=300-35=265mm4. 计算相对界限受压区高度E b=3 1/(1+fy/(Es* & cu))=0.80/(1+270/(2.1*10 5*0.0033))=0.5765. 确定计算系数6a s=Y o*M/( a 1*fc*b*ho*ho)=1.0*14.892*10 心.0*7.2*240*265*265)=0.1236. 计算相对受压区高度E =1-sqrt(1- 2a s)=1 -sqrt(1- 2*0.123)=0.131 b=0.576 满足要求。

钢筋混凝土过梁计算书.docx【文档一】钢筋混凝土过梁计算书1. 引言本文档是针对钢筋混凝土过梁进行结构计算的相关文档。

通过对过梁的荷载计算、材料力学性能等方面进行细致的分析和计算，旨在确保过梁的设计和施工安全可靠。

本文档所涉及的计算方法符合相关的法律法规和规范要求。

2. 荷载计算2.1 指定负荷2.2 活载荷载2.3 静载荷2.4 风荷载2.5 地震荷载2.6 温度荷载3. 结构材料的力学性能3.1 钢筋的力学性能3.2 混凝土的力学性能4. 梁的截面设计4.1 荷载跨度比的确定4.2 梁的受弯设计4.3 梁的剪力设计4.4 梁的扭矩设计4.5 梁的挠度设计5. 设计验算5.1 受弯验算5.2 剪力验算5.3 扭矩验算5.4 挠度验算5.5 随机荷载组合验算6. 附件本文档涉及的附件包括相关的设计图纸、结构计算表格、荷载计算数据等。

7. 法律名词及注释7.1 结构设计规范：指国家相关部门制定的规定钢筋混凝土结构设计的规范。

7.2 施工安全性：指施工过程中的安全性要求，确保施工过程中人员和设备的安全。

7.3 静载荷：指建筑物自身结构、设备或人员对结构施加的恒定荷载。

7.4 活载荷载：指建筑物使用过程中引起的可变荷载，如人流、车流等。

7.5 温度荷载：指由于温度变化引起的结构的应力和变形。

7.6 挠度验算：指计算梁在设计荷载作用下的挠度，以确定梁的变形情况是否满足设计要求。

【文档二】钢筋混凝土过梁计算书1. 简介本文档是针对钢筋混凝土过梁进行结构计算的详细文档，旨在确保过梁的设计和施工满足相关法律法规和规范要求。

本文档包括了过梁的荷载计算、材料力学性能的分析、梁的截面设计、以及设计验算等内容，提供了全面的计算方法和过程。

2. 荷载计算2.1 指定负荷的确定2.2 活载荷载的计算2.3 静载荷的计算2.4 风荷载的计算2.5 地震荷载的计算2.6 温度荷载的计算3. 结构材料的力学性能3.1 钢筋的力学性能分析3.2 混凝土的力学性能分析4. 梁的截面设计4.1 荷载跨度比的确定4.2 受弯设计的计算方法和步骤4.3 剪力设计的计算方法和步骤4.4 扭矩设计的计算方法和步骤4.5 挠度设计的计算方法和步骤5. 设计验算5.1 受弯验算的计算方法和步骤5.2 剪力验算的计算方法和步骤5.3 扭矩验算的计算方法和步骤5.4 挠度验算的计算方法和步骤5.5 随机荷载组合验算的计算方法和步骤6. 附件本文档所涉及的附件包括了结构计算表格、荷载计算数据、设计图纸等相关文件。

现浇钢筋混凝土楼板配筋设计计算书LB-1矩形板计算工程地址：南京市浦口区绿之苑小区工程项目：现浇钢筋混凝土楼板隔层工期：二十天结构设计：钱工项目经理：刘工工程监理：盛工施工单位：南京石峰钢筋混凝土隔层工程部一、构件编号: 现浇钢筋混凝土板LB-1二、示意图三、依据规范《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010四、计算信息1.几何参数计算跨度: Lx = 2700 mm; Ly = 4800 mm板厚: h = 120 mm2.材料信息混凝土等级: C25 fc=11.9N/mm2ft=1.27N/mm2ftk=1.78N/mm2Ec=2.80×104N/mm2钢筋种类: HRB400 fy = 360 N/mm2Es = 2.0×105 N/mm2最小配筋率: ρ= 0.200%纵向受拉钢筋合力点至近边距离: as = 25mm保护层厚度: c = 15mm3.荷载信息(均布荷载)永久荷载分项系数: γG = 1.200可变荷载分项系数: γQ = 1.400准永久值系数: ψq = 1.000永久荷载标准值: ｑgk = 8.000kN/m2可变荷载标准值: ｑqk = 3.500kN/m24.计算方法:塑性板5.边界条件(上端/下端/左端/右端):固定/固定/固定/固定6.设计参数结构重要性系数: γo = 1.00塑性板β = 1.800五、计算参数:1.计算板的跨度: Lo = 2700 mm2.计算板的有效高度: ho = h-as=120-25=95 mm六、配筋计算(lx/ly=2700/4800=0.563<2.000 所以按双向板计算):1.X向底板钢筋1) 确定X向板底弯矩Mx = ζ((γG*ｑgk+γQ*ｑqk)*Lo2)= 0.0311*(1.200*8.000+1.400*3.500)*2.72= 3.289 kN*m2) 确定计算系数αs = γo*Mx/(α1*fc*b*ho*ho)= 1.00*3.289×106/(1.00*11.9*1000*95*95)= 0.0313) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.031) = 0.0314) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.031/360 = 98mm25) 验算最小配筋率ρ = As/(b*h) = 98/(1000*120) = 0.081%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm22.Y向底板钢筋1) 确定Y向板底弯矩My = αMx= 0.3164*3.289= 1.041 kN*m2) 确定计算系数αs = γo*My/(α1*fc*b*ho*ho)= 1.00*1.041×106/(1.00*11.9*1000*95*95)= 0.0103) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.010) = 0.0104) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.010/360 = 31mm25) 验算最小配筋率ρ = As/(b*h) = 31/(1000*120) = 0.025%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm23.X向支座左边钢筋1) 确定左边支座弯矩M o x = βMx= 1.8*3.289= 5.920 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*5.920×106/(1.00*11.9*1000*95*95)= 0.0553) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.055) = 0.0574) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.057/360 = 178mm25) 验算最小配筋率ρ = As/(b*h) = 178/(1000*120) = 0.148%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240mm2采取方案实配面积251 mm24.X向支座右边钢筋1) 确定右边支座弯矩M o x = βMx= 1.8*3.289= 5.920 kN*m2) 确定计算系数αs = γo*M o x/(α1*fc*b*ho*ho)= 1.00*5.920×106/(1.00*11.9*1000*95*95)= 0.0553) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.055) = 0.0574) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.057/360 = 178mm25) 验算最小配筋率ρ = As/(b*h) = 178/(1000*120) = 0.148%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm25.Y向上边支座钢筋1) 确定上边支座弯矩M o y = βMy= 1.8*1.041= 1.873 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*1.873×106/(1.00*11.9*1000*95*95)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.018/360= 55mm25) 验算最小配筋率ρ = As/(b*h) = 55/(1000*120) = 0.046%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm26.Y向下边支座钢筋1) 确定下边支座弯矩M o y = βMy= 1.8*1.041= 1.873 kN*m2) 确定计算系数αs = γo*M o y/(α1*fc*b*ho*ho)= 1.00*1.873×106/(1.00*11.9*1000*95*95)= 0.0173) 计算相对受压区高度ξ = 1-sqrt(1-2*αs) = 1-sqrt(1-2*0.017) = 0.0184) 计算受拉钢筋面积As = α1*fc*b*ho*ξ/fy = 1.000*11.9*1000*95*0.018/360= 55mm25) 验算最小配筋率ρ = As/(b*h) = 55/(1000*120) = 0.046%ρ<ρmin = 0.200% 不满足最小配筋要求所以取面积为As = ρmin*b*h = 0.200%*1000*120 = 240 mm2采取方案实配面积251 mm2七、跨中挠度计算：Mk -------- 按荷载效应的标准组合计算的弯矩值Mq -------- 按荷载效应的准永久组合计算的弯矩值1.计算荷载效应Mk = Mgk + Mqk= 0.0311*(8.000+3.500)*2.72 = 2.609 kN*mMq = Mgk+ψq*Mqk= 0.0311*(8.000+1.0*3.500)*2.72 = 2.609 kN*m2.计算受弯构件的短期刚度Bs1) 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力σsk = Mk/(0.87*ho*As) 混规(7.1.4-3)= 2.609×106/(0.87*95*251) = 125.741 N/mmσsq = Mq/(0.87*ho*As) 混规(7.1.4-3)= 2.609×106/(0.87*95*251) = 125.741 N/mm2) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积: Ate = 0.5*b*h = 0.5*1000*120= 60000mm2ρte = As/Ate 混规(7.1.2-4)= 251/60000 = 0.418%3) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψk = 1.1-0.65*ftk/(ρte*σsk) 混规(7.1.2-2)= 1.1-0.65*1.78/(0.418%*125.741) = -1.100因为ψ不能小于最小值0.2，所以取ψk = 0.2ψq = 1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)= 1.1-0.65*1.78/(0.418%*125.741) = -1.100因为ψ不能小于最小值0.2，所以取ψq = 0.24) 计算钢筋弹性模量与混凝土模量的比值αEαE = Es/Ec = 2.0×105/2.80×104 = 7.1435) 计算受压翼缘面积与腹板有效面积的比值γf矩形截面，γf=06) 计算纵向受拉钢筋配筋率ρρ = As/(b*ho)= 251/(1000*95) = 0.264%7) 计算受弯构件的短期刚度BsBsk = Es*As*ho2/[1.15ψk+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*952/[1.15*-1.100+0.2+6*7.143*0.264%/(1+3.5*0.0)]= 8.340×102 kN*m2Bsq = Es*As*ho2/[1.15ψq+0.2+6*αE*ρ/(1+ 3.5γf')](混规(7.2.3-1)) = 2.0×105*251*952/[1.15*-1.100+0.2+6*7.143*0.264%/(1+3.5*0.0)]= 8.340×102 kN*m23.计算受弯构件的长期刚度B1) 确定考虑荷载长期效应组合对挠度影响增大影响系数θ当ρ'=0时，θ=2.0 混规(7.2.5)2) 计算受弯构件的长期刚度BBk = Mk/(Mq*(θ-1)+Mk)*Bs (混规(7.2.2-1))= 2.609/(2.609*(2.0-1)+2.609)*8.340×102= 4.170×102 kN*m2Bq = Bsq/θ (混规(7.2.2-2))= 8.340×102/2.0= 4.170×102 kN*m2B = min(Bk,Bq)= min(416.999,416.999)= 416.9994.计算受弯构件挠度f max = (q gk+q qk)*Lo4/(384*B)= (8.000+3.500)*2.74/(384*4.170×102)= (8.000+3.500)*2.74/(384*4.170×102)= 3.817mm5.验算挠度挠度限值fo=Lo/200=2700/200=13.500mmfmax=3.817mm≤fo=13.500mm，满足规范要求!八、裂缝宽度验算:1.跨中X方向裂缝1) 计算荷载效应Mx = ζ(ｑgk+ψｑqk)*Lo2= 0.0311*(8.000+1.00*3.500)*2.72= 2.609 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=2.609×106/(0.87*95*251)=125.741N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*125.741)=0.180因为ψ=0.180 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*125.741/2.0×105*(1.9*20+0.08*8/0.0100)=0.0244mm ≤ 0.30, 满足规范要求2.跨中Y方向裂缝1) 计算荷载效应My = αMx= 0.3164*2.609= 0.825 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=0.825×106/(0.87*95*251)=39.785N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*39.785)=-1.808因为ψ=-1.808 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*39.785/2.0×105*(1.9*20+0.08*8/0.0100)=0.0077mm ≤ 0.30, 满足规范要求3.支座上方向裂缝1) 计算荷载效应M o y = βMy= 1.8*0.825= 1.486 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=1.486×106/(0.87*95*251)=71.613N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*71.613)=-0.516因为ψ=-0.516 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*71.613/2.0×105*(1.9*20+0.08*8/0.0100)=0.0139mm ≤ 0.30, 满足规范要求4.支座下方向裂缝1) 计算荷载效应M o y = βMy= 1.8*0.825= 1.486 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=1.486×106/(0.87*95*251)=71.613N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*71.613)=-0.516因为ψ=-0.516 < 0.2,所以让ψ=0.27) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.200*71.613/2.0×105*(1.9*20+0.08*8/0.0100)=0.0139mm ≤ 0.30, 满足规范要求5.支座左方向裂缝1) 计算荷载效应M o x = βMx= 1.8*2.609= 4.695 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=4.695×106/(0.87*95*251)=226.333N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)=1.1-0.65*1.780/(0.0100*226.333)=0.5897) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.589*226.333/2.0×105*(1.9*20+0.08*8/0.0100)=0.1291mm ≤ 0.30, 满足规范要求6.支座右方向裂缝1) 计算荷载效应M o x = βMx= 1.8*2.609= 4.695 kN*m2) 带肋钢筋,所以取值v i=1.03) 因为C < 20，所以取C = 204) 计算按荷载效应的准永久组合作用下，构件纵向受拉钢筋应力σsq=Mq/(0.87*ho*As) 混规(7.1.4-3)=4.695×106/(0.87*95*251)=226.333N/mm5) 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率矩形截面积，Ate=0.5*b*h=0.5*1000*120=60000 mm2ρte=As/Ate 混规(7.1.2-4)=251/60000 = 0.0042因为ρte=0.0042 < 0.01,所以让ρte=0.016) 计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-0.65*ftk/(ρte*σsq) 混规(7.1.2-2)WORD资料可编辑=1.1-0.65*1.780/(0.0100*226.333)=0.5897) 计算单位面积钢筋根数nn=1000/dist = 1000/200=58) 计算受拉区纵向钢筋的等效直径d eqd eq= (∑n i*d i2)/(∑n i*v i*d i)=5*8*8/(5*1.0*8)=89) 计算最大裂缝宽度ωmax=αcr*ψ*σsq/Es*(1.9*C+0.08*Deq/ρte) (混规(7.1.2-1) =1.9*0.589*226.333/2.0×105*(1.9*20+0.08*8/0.0100)=0.1291mm ≤ 0.30, 满足规范要求专业整理分享。

2.2.1初步选择梁、板的截面尺寸1.板的尺寸除满足承载力、刚度、裂缝宽度要求外，尚应满足施工要求。

板厚取h≥l0/40；按施工要求，一般楼板厚度不少于60mm，密肋板厚度不少于50mm，工业建筑楼板厚度不少于70mm，本设计楼板厚度选80mm。

2. 次梁截面尺寸：次梁高度取，宽度取。

本设计次梁截面尺寸选b×h=200×450mm。

3. 主梁截面尺寸：主梁高度取，宽度取。

本设计主梁截面尺寸选b×h=300×600mm。

2.2.2在计算书上绘出结构平面布置图在计算书上画出图二，并标注出柱、主梁、次梁和板的名称（或编号），布置上板、次梁和主梁的计算单元及荷载的取值范围。

图二2.2.3 板的设计本设计采用单向板整浇楼盖，按塑性内力重分布方法计算内力。

对多跨连续板沿板的长边方向取1米宽的板带作为板的计算单元。

1.计算简图（见图三）计算跨度 边跨： 取，两式较小值中间跨：边跨与中间跨计算跨度相差若不超过10%，可按等跨连续板计算内力。

本设计为九跨连续板超过五跨按五跨计算内力。

图三2 板的荷载计算（见表二）3. 板的内力计算板考虑塑性内力重分布后，各跨中及支座截面的弯矩系数α值按图四采用，各跨中及支座截面的弯矩按式计算。

图四板一般均能满足斜截面抗剪承载力要求，所以只进行正截面承载力计算。

计算B 支座负弯矩时，计算跨度取相邻两跨的较大值。

板的弯矩计算见表三。

板的弯矩计算表 表三4.板的配筋计算（见表四）b=1000mm，h0=h-20=60mm。

各截面配筋计算过程见下表，中间板带内区格四周与梁整体连接，故M2、M3及M c应降低20%，计算结果应填在表四括号内。

5.绘制板的配筋施工图板采用分离式配筋，板的配筋图按1∶100的比例绘制在A2图纸上。

板正截面承载力计算表表四2.2.4 次梁的设计1.次梁计算简图计算跨度边跨：取，两式较小值中间跨：次梁采用塑性内力重分布方法计算。

钢筋混凝土结构设计计算书1.设计资料:XX 建筑多层多功能厅楼盖设计, 建筑轴线及柱网平面见图。

建筑轴线及平面布置见图。

楼面可变荷载标准值4.0KN/ , 分项系数1.4, 楼面层用88J-楼44做法, 厚130mm 荷载标准值2.3 KN/ , 梁板下用20mm 厚石灰砂浆抹灰。

楼板、梁用混凝土均采用C25级, 钢筋直径 时采用HPB235, 直径 12mm 时, 选用HRB335钢筋。

2.楼板计算:结构布置: 采用双向板主次梁布置, 如下图。

拟用板厚100mm, 次梁截面250 500, 主梁截面600 1200。

2.1荷载计算:88J-1楼44 2.30 KN/2m 100厚钢筋混凝土楼板 2.5 KN/2m石灰砂浆抹面 0。

2 KN/2m恒载标准值 k g =5.0 KN/2m 活载标准值 k q =4.0 KN/2m 荷载设计值 P=1.2 ⨯5.0+1.4 ⨯4.0=11.6 KN/2m 每米板宽 P=11.6 KN/2m2.1.1.板块区格配筋设计1) 1B 板计算x l =3000-250=2750 mm y l =6000-600=5400mmn=x l /y l =1.96 取α=0.26 β=2.2为四边连续板 , 四周有梁, 折减系数取0.8, 钢筋采用分离式布置222/12.22.227.0227.0232.293.12)4193.1(2196.131275.26.118.02232)41(213128.0m KN n n n Pl m xx =⨯⨯+⨯+⨯⨯+-⨯-⨯⨯⨯⨯=+++--⨯=αβαββ 取γ=0.95800=x h mm y h 0=70mm f =210KN/2mmin ρ=0.45y t f f /=0.45⨯1.27/210=0.272%>0.2% 2min min ,12721001000272.0mm bh A s =⨯⨯=⨯=∴ρ截面位置 M 设计值（KN/2m ）h （mm ） γ0h f M A y s =(2mm ) 实配钢筋(2mm )短跨跨中 2. 1280 132.83<272 ,长跨跨中945.0==x y am m 7067.67<2721006-φ283=s A2) 2B 板计算277521001501253000=+--=x l mm 54006006000=-=y l mmn=x l /y l =5400/2775=1.95 取α=0.26 β=2.0办三边连续, 一边简支, 取折减系数为1.0短跨连续支座为 共同支座, 配筋与 中相同。

钢筋混凝土楼板计算计算书2 标准层楼板计算2.1楼板结构布置主梁跨度为7.5m/2.4m ，次梁跨度为7.2m/3.6m 。

A 区间格板的跨度为3.6m ，板的233.1/ 3.6mm8.421<==l l ，按双向板计算，同理，B~R 区格板均按双向板设计。

楼板结构布置如下图：按高跨比条件，当()mm l h 90~120401~3011=⎪⎭⎫ ⎝⎛=时，满足刚度要求，可不验算挠度，故走廊L 、M 、P 、Q 、N 区格板取板厚h=100mm,其余各区格板均取板厚h=120mm 。

次梁截面尺寸应满足h b l h ⎪⎭⎫⎝⎛=⎪⎭⎫ ⎝⎛=31~21,181~1212则1h =（600~400）mm ，取1h =500mm ，1b =250mm 。

2h =（300~200）mm ，取2h =400mm ，2b =250mm 。

主梁截面尺寸应满足()mm L h 625~938121~81=⎪⎭⎫⎝⎛=,取h=650mm ，则()mm h b 267~40031~21=⎪⎭⎫⎝⎛=，取b=300mm 。

2.2 楼板弯矩及配筋计算（按弹性理论计算）2.2.1楼板荷载计算①活荷载：q=1.4×2.0=2.8KN/2m ②恒荷载：面层： 10mm 厚80cm ×80cm 地砖 0.01×20=0.2KN/2m 20mm 厚水泥砂浆找平层 0.02×20=0.4KN/2m 板自重： 120mm 厚钢筋砼楼板 0.12×25=3.0KN/2m板底抹灰： 20mm 厚混合砂浆刷乳胶漆 0.02×17=0.34KN/2m g=1.2×（0.2+0.4+3.0+0.34）=4.728KN/2m g+q=4.728+2.8=7.528KN/2m求各区格板跨内正弯矩时，按恒载满布及活荷载棋盘式布置计算，取荷载：'g =g+2q=4.728+1.4=6.128KN/2m'q =2q=1.4KN/2m(走廊因为板厚为100mm,所以恒载为 3.44KN/2m ，g=1.2×3.44=4.128KN/2m ，'g =4.128+1.4=5.528KN/2m )在'g作用下，各支座均可视为固定；在'q作用下，各区格板四边均可视为简支，跨内最大正弯矩在中心点处，取二者之和作为跨内最大正弯矩。

现浇混凝土梁模板、支（拱）架设计与施工一、设计简述1、结构型式2、设计跨径3、净空高度4、桥面宽度5、荷载大小6、地基类别7、道路交叉状况8采用设计、施工规范二、模板、支（拱）架总装、细部构造图1、纵、横向支架构造纵向（顺桥向）横向（横桥向）1）立杆：纵向（顺桥向）水平间距 1.0〜1.2m,横向（横桥向）0.51.1m;2）水平杆：纵向水平杆（大横杆）1.0〜1.2m,大横杆步距不超过1.5m, 横向水平杆（小横杆）0.5〜1.1m。

3）剪刀撑和斜撑。

2、纵横向模板构造1)梁的侧面模板2)梁底模板及侧面固定板尺寸参考3、模板与脚手架联结方式为了避免引起模板变形，模板不应与脚手架联结；但模板与脚手架、支架整体设计时除外。

4、支架底部支垫：可采取铺设垫层和安放支垫，根据现场地基类别和容许承载力确定5、芯模抗浮：为了防止芯模上浮和偏位，应采取有效措施予以固定，并应对称平衡进行浇筑。

三、设计荷载1、计算模板、支（拱）架荷载组合1）计算模板、支架和拱架时，应考虑下列荷载并按下表进行荷载组合（1）模板、支架和拱架自重；（2）新浇筑混凝土、钢筋混凝土或其他圬工结构物的重力；（3）施工人员和施工材料、机具等行走运输或堆放的荷载；（4）振捣混凝土时产生的荷载；（5）新浇筑混凝土对侧面模板的压力；（6）倾倒混凝土时产生的水平荷载；（7）其他可能产生的荷载，如雪荷载、冬季保温设施荷载等。

模板、支架和拱架设计计算的荷载组合2）钢、木模板，支架及拱架的设计，可按《公路桥涵钢结构及木结构设计规范》（JTJ025）的有关规定执行。

3）计算模板、支架和拱架的强度和稳定性时，应考虑作用在模板、支架和拱架上的风力。

设于水中的支架，尚应考虑水流压力、流冰压力和船只漂流物等冲击力荷载。

2、普通模板计算参考数据3、其他荷载4、全国基本风压值迎风面风荷载标准值计算1）全国基本风压值见《公路桥涵设计通用规范》（JTGD6—2004）附录A;2）迎风面积可按结构物外轮廓线面积计算：3）风荷载标准值计算按《公路桥涵设计通用规范》（JTGD6—2004）第437条规定计算。

建筑结构实习(一)现浇钢筋混凝土梁、板设计指导书建筑技术部第一部分 设计任务书一、设计任务为你设计的幼儿园建筑的二层楼板做结构布置，并选取一个结构单元，计算其中的楼板和梁构件。

建议采用现浇钢筋混凝土单向板、肋梁楼盖结构。

单层建筑的同学做屋盖结构设计和计算。

二、实习内容1、结构平面布置图：布置承重墙或柱、主梁、次梁，以及楼板。

2、板的结构计算3、梁的结构计算4、绘制梁板配筋图（1）结构平面布置图（1：200） （2）板的配筋图（1：50） （3）梁的配筋图（1：50；1：25） 三、基本资料1、材料承重墙采用混凝土砌块，结构柱、梁、板采用钢筋混凝土。

混凝土和钢筋标号和等级自定。

2、荷载（1）楼面活荷载，单位为2/m kN ，查《建筑结构荷载规范》。

（2）楼面和顶棚自重：查华北地区建筑标准设计《工程做法》12BJ1，根据构造层次计算，单位为2/m kN 。

（3）楼盖自重：钢筋混凝土自重标准值3/25m kN =γ 四、设计要求1.编制设计计算书。

2.绘制楼盖结构平面布置图，板配筋图，梁配筋图。

附在计算书之后。

3.结构平面布置：进行单向板肋梁楼盖布置，各构件按类型编号，主梁建议采用横向布置，梁宜贯通，布置应规整，同类型构件截面应尽可能统一。

4.板和次梁采用塑性内力重分布方法计算；主梁采用弹性理论计算。

5.计算书要求采用A4纸打印，页码齐全。

建筑平面较大时，附图可用A3纸打印。

计算书中须计算步骤正确、清楚，计算公式、计算简图、计算表格均应编号，并与正文对应。

五、进度安排与混凝土构件实验单元同步进行，19周周三前完成并提交计算书。

第二部分 设计计算指导书一、平面结构布置墙柱及梁板布置应根据房间布局和使用要求确定，满足结构合理、实用经济的原则。

混凝土单向板跨度一般为1.7～2.7m ，次梁跨度一般是4.0～6.0m ，主梁跨度则为5.0～8.0m ，同时宜为板跨的3倍。

结构布置后可判断板、梁的搭接关系，得到其支座条件、跨度等数据，可绘制计算简图。

钢筋混凝土过梁计算书一、工程概况本工程为_____建筑，位于_____，总建筑面积为_____平方米。

其中，需要设计钢筋混凝土过梁的部位为门窗洞口上方，以承受上部墙体传来的荷载。

二、设计依据1、《混凝土结构设计规范》（GB 50010-2010）2、《建筑结构荷载规范》（GB 50009-2012）3、本工程的建筑施工图和结构施工图三、过梁的类型和选用根据门窗洞口的宽度和上部墙体的荷载情况，选用以下几种类型的钢筋混凝土过梁：1、对于洞口宽度小于 12 米的，采用预制钢筋混凝土过梁，型号为GL-1。

2、对于洞口宽度在 12 米至 18 米之间的，采用预制钢筋混凝土过梁，型号为 GL-2。

3、对于洞口宽度大于 18 米的，采用现浇钢筋混凝土过梁。

四、荷载计算1、恒载过梁上的恒载主要包括过梁自重和上部墙体的自重。

过梁自重按照其实际尺寸和混凝土容重计算。

上部墙体自重根据墙体材料和厚度计算，通常取值为_____kN/m。

2、活载根据建筑使用功能，取活载标准值为_____kN/m²。

五、内力计算1、简支梁计算模型对于预制过梁，在计算内力时，按照简支梁模型进行计算。

2、弯矩计算根据荷载分布情况，计算跨中最大弯矩：M ＝（1/8）×q×L²其中，q 为荷载设计值（恒载+活载），L 为过梁的计算跨度。

3、剪力计算计算支座处的最大剪力：V ＝（1/2）×q×L六、配筋计算1、正截面受弯配筋计算根据跨中最大弯矩 M，按下式计算所需的纵向受力钢筋面积：As ＝ M ／（fy×h0）其中，fy 为钢筋的抗拉强度设计值，h0 为过梁截面的有效高度。

2、斜截面受剪配筋计算根据支座处的最大剪力 V，按下式计算所需的箍筋面积：Asv ＝ V ／（fyv×h0）其中，fyc 为箍筋的抗拉强度设计值。

七、过梁截面设计1、过梁的截面高度根据洞口宽度和上部墙体高度，过梁的截面高度一般取洞口宽度的1/8 至 1/12。
