施工图设计要求一、设计原那么：1、施工图设计按送审规划图深化设计，除不满足相关规范或结构不合理处作适当修改外，原那么上不再做大的调整。

2、各专业设计，在满足本使用功能的前提下，应尽量考虑工程的成本，兼顾有用、安全、美观、经济的设计原那么。

3、住宅群房的商铺开间差不多按住宅自身柱距考虑。

商铺内要考虑上、下水管；强、弱电接线盒。

4、地下室不设人防，按一般地下室设计。

二、范畴：建筑、结构、给排水、强弱电、暖通〔防排烟〕、总图。

三、设计接口：1、建筑：室外及公共部分装修到位，套内毛坯房标准；内墙粉搓砂灰收光、平顶刷白、留门洞、不装内门框；进户门安装防盗门。

2、结构:到位。

3、给排水：给水至每户的厨房或者卫生间；排水接至户内立管；卫生间采纳同层排水。

4、消防给水：商业消防设计到位，住宅走道考虑消火栓。

5、强弱电：强、弱电至用户室内配电箱，每户进门处设置一个开关，平顶上配白炽灯一盏。

6、暖通〔防排烟〕：按要求设置。

7、总图：道路、外管外线、电缆沟、化粪池；排水〔雨污分流〕房陵大道接口，上水从房陵大道接入。

四、各专业的设计要求：1、平面功能、立面造型、建筑层高、层数：见方案平、立、剖面图。

2、结构形式及墙体材料：结构形式采纳框架剪力墙结构。

商业外墙及分户墙采纳200mm厚加气砼砌块，住宅墙及分户墙采纳200mm厚加气砼砌块，其余采纳100mm厚加气砼砌块。

3、外墙保温：采纳无机保温砂浆内保温方式，无机保温砂浆厚度依照运算确定。

4、墙上空调冷媒管穿墙留洞〔附表一〕住：浴霸换气孔位置应尽量躲开上层外窗的开启扇。

5、电梯：6、层高：⑴商业裙房底层：3.9M；⑵商业裙房二层：3.6M;⑶住宅层高： 2.8M〔1、2、3、4#楼〕；3.0M〔5、6、7、8#楼〕；⑷地下室层高： 3.7M；⑸地下室顶板覆土： 1.0~1.2M。

7、楼地面标高：〔附表二〕8、门窗：⑴材料：入户门：钢制成品防盗保温门兼防火门〔传热系数k≤3.0〕外墙门窗：彩色铝合金门窗〔含商业裙房〕玻璃一样为6+6A+6双层玻璃，专门部位以节能运算为准；防火门：成品木质防火门；套内房门：留洞口。

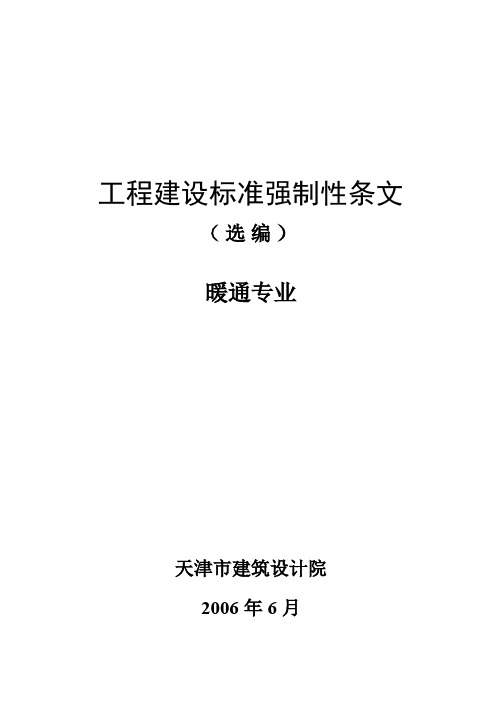

工程建设标准强制性条文（选编）暖通专业天津市建筑设计院2006年6月选编说明一、为我院设计人员熟练掌握，方便查找和运用国家和地方规范、标准、规程中的强制性条文，提高施工图设计质量，特编此集。

二、选编内容，以原规范、标准、规程中建设部、我市建委发布的公告中所列强制性条文为准，如与原规范有出入，以原规范为准。

三、凡2002年以后没有再版和新编的国家规范、标准和规程的有效版本，以中华人民共和国《工程建设标准强制性条文》为准。

四、选编中的条款号均按原规范条款号列出，以便查对。

暖通专业技委会目录一、《采暖通风与空气调节设计规范》GB50019-2003 (1)二、《建筑设计防火规范》GB50016-2006 (8)三、《高层民用建筑设计防火规范》GB50045-95 (12)四、《地面辐射供暖技术规程》JGJ142-2004 (13)五、《人民防空地下室设计规范》GB50038-2005 (13)六、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002 (14)七、《通风与空调工程施工质量验收规范》GB50243-2002 (17)八、《公共建筑节能设计标准》GB50189-2005 (19)九、《城市热力网设计规范》CJJ34-2002 (22)十、《地源热泵系统工程技术规范》GB50366-2005 (24)十一、《空调通风系统运行管理规范》GB50365-2005 (24)一、《采暖通风与空气调节设计规范》GB50019-20033.1.9 建筑物室内人员所需最小新风量，应符合以下规定：1民用建筑人员所需最小新风量按国家现行有关卫生标准确定；2 工业建筑应保证每人不小于30m 3/h 的新风量。

4.1.8 围护结构的最小传热阻，应按下式确定：ny w n o t t t R αα∆-=⋅)(min （4.1.8－1） 或 n y w n o R t t t R ∆-=⋅)(min α （4.1.8－2）式中 m i n⋅o R ——围护结构的最小传热阻（㎡·℃/W ）； t n ——冬季室内计算温度（℃），按本规范第3.1.1条和第4.2.4条采用；t w ——冬季围护结构室外计算温度（℃），按本规范第4.1.9条采用；α——围护结构温差修正系数，按本规范表4.1.8－1采用； Δt y ——冬季室内计算温度与围护结构内表面温度的允许温差（℃），按本规范表4.1.8－2采用；αn ——围护结构内表面换热系数〔（W/（㎡·℃）），按本规范表4.1.8－3采用；R n ——围护结构内表面换热阻（㎡·℃/W ），按本规范表4.1.8－3采用。

暖通专业图纸设计审查要点审查内容：1．设计文件审查（1）设计依据是否充分，是否有初步设计审查会议记要、初步设计批文、建设单位对本专业施工图设计的要求及主管部门批文；（2）计算书是否完整；（3）施工图设计深度是否符合规定；（4）签署、出图章及有关专业会签是否符合规定。

--------------------------------------------------------------------------------2．地下汽车库（1）地下车库排风；（2）排风系统防火阀；（3）地下车库设送风系统；（4）排风（烟）系统风口。

--------------------------------------------------------------------------------3．高层建筑防、排烟（1）自然排烟的开窗面积、方位；（2）机械防烟风量计算、系统位置；（3）机械排烟系统设计、排烟量计算及防火阀的位置；（4）通风和空调系统的防火措施；（5）有害气体排放。

--------------------------------------------------------------------------------4．空调、通风（1）系统设置；（2）新风量、正压值；（3）调节阀设置；（4）保温材料。

--------------------------------------------------------------------------------5．锅炉房（1）锅炉房布置；（2）锅炉房泄压面积计算；（3）油、气系统符合设计规范；（4）锅炉房、控制室和化验室等环境符合卫生标准。

--------------------------------------------------------------------------------6．燃气（1）气管道布置；（2）进户管设置；（3）燃气管坡度；（4）燃气管安装几调试。

转发沪建交〔2008〕828号关于进一步加强本市民用建筑设备专业节能设计技术管理的通知沪建交〔2008〕828号上海市建设和交通委员会关于进一步加强本市民用建筑设备专业节能设计技术管理的通知各区（县）建设交通委（建委、建设局），各有关单位：为进一步指导和规范本市民用建筑节能设计，加快提高民用建筑节能工程设计质量，结合《关于进一步加强本市民用建筑节能设计技术管理的通知》（沪建交〔2006〕765号）的贯彻执行，我委配套制定了民用建筑设备专业（暖通和电气）的节能设计技术管理要求，现将有关规定通知如下：一、暖通空调专业（一）施工图设计说明要求暖通空调专业施工图设计说明应当编制节能设计专篇，其内容包括：1、建筑物总冷（热）负荷计算值和单位建筑面积冷（热）负荷指标。

2、采暖空调室内外设计参数，冷（热）源形式及其设备配置（规格、数量），冷（热）媒参数。

（当本条在设计说明的其他章节中已有表述的，应当说明其所在章节）3、主要冷（热）源设备，包括冷（温）水机组、热泵机组、锅炉、单元式空调机等的能效比（EER）、性能系数（COP）和热效率等。

4、集中热水采暖系统循环水泵的耗电输热比（EHR）和空调水系统循环水泵的输送能效比（ER）。

5、对采用集中采暖或者空调的每栋民用建筑、冷热源站房、需要独立计费的使用单元等，应当说明其用水、电、燃气、燃油和其他能源消耗的分系统、分项计量措施。

6、室温控制与显示、系统监控等自动控制节能设计措施。

7、水管和风管绝热层材料的热工参数，如导热系数、厚度和热阻等。

8、能量回收、再利用和能源梯级利用等措施。

9、可再生能源（太阳能、浅层地能等）利用的装机容量和技术措施。

10、其他有利于节能运行管理的技术措施。

（二）施工图阶段采暖空调冷（热）负荷计算要求1、必须进行热负荷和逐项、逐时冷负荷的详细计算。

2、负荷计算应当采用国家正式出版刊物中的计算方法，并在计算书中说明其来源、出版日期等。

3、计算采用的建筑围护结构热工参数，应当依据建筑专业设计的实际参数取值。

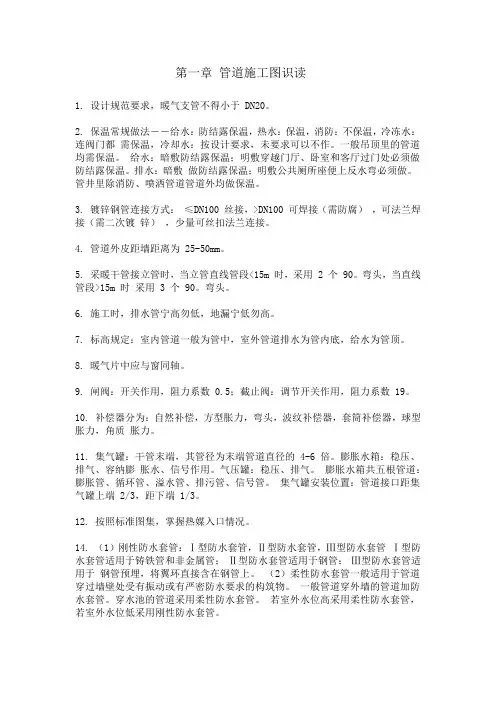

第一章管道施工图识读1. 设计规范要求，暖气支管不得小于 DN20。

2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。

一般吊顶里的管道均需保温。

给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。

排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。

管井里除消防、喷洒管道管道外均做保温。

3. 镀锌钢管连接方式：≤DN100 丝接，>DN100 可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。

4. 管道外皮距墙距离为 25-50mm。

5. 采暖干管接立管时，当立管直线管段<15m 时，采用 2 个 90。

弯头，当直线管段>15m 时采用 3 个 90。

弯头。

6. 施工时，排水管宁高勿低，地漏宁低勿高。

7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。

8. 暖气片中应与窗同轴。

9. 闸阀：开关作用，阻力系数 0.5；截止阀：调节开关作用，阻力系数 19。

10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。

11. 集气罐：干管末端，其管径为末端管道直径的 4-6 倍。

膨胀水箱：稳压、排气、容纳膨胀水、信号作用。

气压罐：稳压、排气。

膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。

集气罐安装位置：管道接口距集气罐上端 2/3，距下端 1/3。

12. 按照标准图集，掌握热媒入口情况。

14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。

（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。

一般管道穿外墙的管道加防水套管。

穿水池的管道采用柔性防水套管。

若室外水位高采用柔性防水套管，若室外水位低采用刚性防水套管。

浅谈暖通专业施工图审查中常见问题摘要本文介绍了深圳市光明区暖通专业施工图审查中（含消防审查、施工图抽查）发现的常见问题。

关键词施工图抽查消防审查施工图审查暖通0引言为了做好工程建设项目审批制度改革，进一步优化营商环境，深圳市全国率先试取消施工图审查，改为施工图抽查制度，实行告知承诺制，强化主体责任。

以下是深圳市光明区暖通专业施工图审查（含消防审查、施工图抽查）中的几个常见问题分析：1防排烟方面自2018年8月1号起，《建筑防烟排烟系统技术标准》GB 51251开始实施，深圳市消防审查中暖通专业的主要依据是《建筑防烟排烟系统技术标准》GB 51251及《建筑设计防火规范》GB 50016-2014（2018年版）。

在消防审查中暖通专业比较常见的问题如下：1.1公共建筑中风管穿越前室或者楼梯间。

在审图过程中发现，很多设计师没有意识到这个问题，风管随意的穿越前室或者楼梯间，有些给风管的耐火极限提高到2h，但《建筑设计防火规范》第6.4.3条的第5点明确规定：“除住宅建筑的楼梯间前室外，防烟楼梯间和前室内的墙上不应开设除疏散门和送风口外的其他门、窗、洞口。

”而且此条文还是强条。

风管穿越前室和楼梯间那就必然需要在墙上开设洞口，就已经违反了此条强条。

从消防安全隐患的角度，在墙上开设洞口，就破坏了墙体的完整性，那么就存在一旦风管封堵做不好，此处就必然成为前室和楼梯间的安全隐患。

前室和楼梯间的安全性，设计师们还是应高度重视。

1.2地下室统一防火分区内设置防火门的防烟分区未设独立的补风口。

在消防审图中发现，补风是很容易被忽略的，特别是地下一层存在天井或者坡道的的时候，设计师可能习惯性的认为这些防火分区可以通过对外门或者坡道进行补风，但有时候这些防火分区设置了防火门或者防火卷帘，并无自然补风的条件。

按《建筑防烟排烟系统技术标准》4.5.1条：“除地上建筑的走道或者建筑面积小于500m2的房间外，设置排烟系统的场所应设置补风系统。

标准强条汇编暖通专业强制性条文《公共建筑节能设计标准》GB50189-20154.1.1 甲类公共建筑的施工图设计阶段，必须进行热负荷计算和逐项逐时的冷负荷计算。

4.2.2 除符合下列条件之一外，不得采用电直接加热设备作为供暖热源：1 电力供应充足，且电力需求侧管理鼓励用电时；2 无城市或区域集中供热，采用燃气、煤、油等燃料受到环保或消防限制，且无法利用热泵提供供暖热源的建筑；3 以供冷为主、供暖负荷非常小，且无法利用热泵或其他方式提供供暖热源的建筑；4 以供冷为主、供暖负荷小，无法利用热泵或其他方式提供供暖热源，但可以利用低谷电进行蓄热、且电锅炉不在用电高峰和平段时间启用的空调系统；5 利用可再生能源发电，且其发电量能满足自身电加热用电量需求的建筑。

4.2.3 除符合下列条件之一外，不得采用电直接加热设备作为空气加湿热源：1 电力供应充足，且电力需求侧管理鼓励用电时；2 利用可再生能源发电，且其发电量能满足自身加湿用电量需求的建筑；3 冬季无加湿用蒸汽源，且冬季室内相对湿度控制精度要求高的建筑。

4.2.5 在名义工况和规定条件下，锅炉的热效率不应低于表4.2.5 的数值。

表4.2.5 锅炉的热效率（%）4.2.8 电动压缩式冷水机组的总装机容量，应按本标准第4.1.1 条的规定计算的空调冷负荷值直接选定，不得另作附加。

在设计条件下，当机组的规格不符合计算冷负荷的要求时，所选择机组的总装机容量与计算冷负荷的比值不得大于1.1。

4.2.10 采用电机驱动的蒸气压缩循环冷水（热泵）机组时，其在名义制冷工况和规定条件下的性能系数(COP)应符合下列规定：1 水冷定频机组及风冷或蒸发冷却机组的性能系数(COP)不应低于表4.2.10的数值；2 水冷变频离心式机组的性能系数(COP)不应低于表4.2.10 中数值的0.93倍；3 水冷变频螺杆式机组的性能系数(COP)不应低于表4.2.10 中数值的0.95倍。

建筑工程施工中机电图纸会审要点（三）：暖通专业一.设计总说明１设计说明中的设计依据、设计参数及采暖、通风空调管路系统布置形式是否合理。

２管道和阀门阀件选用的材质、敷设方式、冲洗试压、保温防腐绝热施工做法是否符合最新规范。

３设备材料选型是否合理，是否满足最新节能规范要求，是否在成本控制方面可以进行技术优化。

4设计说明中的保温材料，厚度及做法能否满足防火及使用要求。

二.总平面图1建筑轮廓、轴线号、轴线尺寸、房间名称、设备位置及编号是否与建筑图符合。

2采暖平面图：立管编号、固定支架、管道坡度、坡向、伸缩器型号、管径、散热器型号、规格、数量；管道管径是否表达齐全。

管道坡度、放空气、泄水是否有问题。

3通风平面图：弯头、检查口、调节阀门、防火阀送、排风口应符合图例，位置尺寸要表示清楚。

标注出风管及风口尺寸，气流方向，系统编号、各种设备、空调小室、设备基础的定位尺寸是否齐全。

4空调平面图：审查设备型号规格、尺寸；风管尺寸（圆风管中心标高、矩形风管底标高）、防火阀、排烟阀的位置是否恰当，数量是否合适。

风口型式、数量、尺寸；消声器型号、尺寸，以及与轴线定位尺寸。

系统编号。

设备检修口、安装口的位置、主要设备、管道的定位尺寸是否齐全、管道尺寸及管径是否齐全。

5各专业管线之间是否存在位置重叠标高交叉的问题。

三.采暖图1建筑轮廓、轴线号、轴线尺寸、房间名称是否与建筑图符合。

2审查系统图与平面图管道位置和方向是否一致。

3采暖立管编号固定、支架、管道坡度、坡向、伸缩器位置、管径、散热器型号、规格、数量是否表达清楚、准确；管道末端跑风、泄水是否符合规范要求并便于日常维护。

4阀门、减压器、疏水器、伸缩器、固定支架及干管变径与图例一致。

5户内采暖立管位置是否与门窗开启冲突，散热器位置是否与电气插座冲突。

6地板采暖管道材质是否按照施工图设计任务书要求选用。

7地板采暖分集水器位置、地埋管道布置是否按照施工图设计任务书要求选用。

8公共管井中分户热计量表安装位置是否便于查表、检修。

暖通专业图纸审核要点及施工常见问题答疑审核要点施工前图纸审核是施工准备阶段的一项重要技术工作，是建设的根本要求。

目的是减少施工图的过失，确保工程质量和施工顺利进行，降低建设本钱。

有关各专业技术人员在接到施工图以后，应认真学习图纸，了解甲方对图纸设计的要求及相关文件，熟悉图纸的内容、要点和特点，领会设计意图，掌握工程情况，了解建筑结构，以便采取有效的施工方法和可行的技术措施。

在审核图纸时，尽量全面地发现图纸中的问题，以便设计人员对审图时所提出问题做出修改和补充。

一、建筑给排水及暖通专业与有关方面的关系1、专业设计相互之间的关系(1)给排水暖通设备与电气动力间的匹配是否合理。

(2)电气线路、管道、通风、空调的敷设位置和走向相互有无干扰，埋地管道或管道沟与电缆沟之间有无矛盾。

(3)连接设备的电气线路、控制线路、管(水、暖)路与设备的进线接管位置是否相符。

(4)水暖、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。

(5)管道井的内部布置是否合理，进出管路有无矛盾。

2、给排水暖通管道安装与建筑结构的关系(1)预留、预埋位置与安装实际需要是否相符。

(2)设备根底位置、尺寸、标高是否满足管道敷设的需要。

(3)管道沟位置、尺寸、标高是否满足管道敷设的需要。

(4)建筑标高是否明确。

(5)给排水、暖通、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。

(6)有关建筑设计，如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。

二、施工图审查要点现将建筑给排水、消防、暖通工程审图的几个大原那么和按图纸目录分述的要点介绍如下：1、总说明(1)设计是否符合国家有关技术政策和标准标准及?建筑工程设计文件?编制深度的规定。

(2)设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的表达，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。

(3)图纸资料是否齐全，能否满足施工需要。

暖通专业审查要点本章包含内容如下：5.1《建筑节能与可再生能源利用通用规范》GB55015 5.2《民用建筑通用规范》GB550315.3《既有建筑维护与改造通用规范》GB550225.4《建筑与市政工程抗震通用规范》GB550025.5《供热工程项目规范》GB550105.6《建筑环境通用规范》GB550165.7《市容环卫工程项目规范》GB550135.8《燃气工程项目规范》GB550095.9《建筑电气与智能化通用规范》GB55024序号项目审查内容5.1建筑节能与可再生能源利用《建筑节能与可再生能源利用通用规范》GB55015简称《节能通》5.1.1适用范围1．审查工程是否在规范规定的适用范围内：1）新建、扩建和改建的民用建筑及工业建筑；2）不适用于没有设置供暖、空调系统的工业建筑；3）使用期限2年以下的临时建筑不做强制要求，可参照执行；2．审查设计说明中是否明确了建筑节能措施及可再生能源利用系统运营管理技术的要求。

（《节能通》第2.0.5条）5.1.2设计标准1．审查项目遵循的规范、标准及相关法规文件是否齐全、准确；（《节能通》第1.0.2条）2．审查设计说明及冷、热负荷计算书中所采用的室外空气设计计算参数、室内空气设计参数是否与《民用建筑供暖通风与空气调节设计规范》GB50736-2012的相符。

3．复核围护结构热工参数是否与建筑专业节能计算书一致。

5.1.3负荷计算与水力计算1．审查冷、热负荷计算书。

（《节能通》第3.2.1条）2．审查水力计算书。

（《节能通》第3.2.20条）5.1.4热源1．审查采用电直接加热设备的居住建筑的用电条件是否符合《节能通》第3.2.2条的要求。

2．审查采用电直接加热设备的公共建筑的用电条件是否符合《节能通》第3.2.3条的要求。

3．审查采用电直接加热设备作为空气加湿器的用电条件是否符合《节能通》第3.2.4条的要求。

4．审查锅炉选型：1）锅炉用燃料是否与当地长期供应的燃料种类相适应。

目录目录 (1)1学习、了解、达到设计文件深度的意义 (2)1.1满足行业、规范要求 (2)1.2满足施工图审查的要求 (2)1.3满足合同的约定 (3)1。

4满足设备采购和施工的要求 (3)1.5保证暖通空调系统效果、施工质量、运行和维护的要求 (3)1.6明确设计责任、清晰界定设计责任 (3)2施工图设计文件的内容 (3)2.1民用建筑暖通空调专业施工图设计文件内容 (3)3图纸目录 (4)4图例、符号、缩写 (4)5设计说明的内容、深度 (5)5.1工程概况 (5)5.2设计依据 (5)5.3设计范围或设计内容 (5)5。

4设计计算参数 (5)5。

5冷热负荷和冷热源 (5)5.6暖通空调水系统 (6)5.7空调通风系统 (6)5。

8加压送风及消防排烟系统 (7)5。

9暖通空调自动控制 (7)5。

10节能专篇 (8)5.11环保措施 (8)6施工说明的内容、深度 (8)6.1施工说明的内容 (8)6。

2水管系统的施工说明 (8)6.3风管系统的施工说明 (8)6.4图中尺寸、标高的表示或标注方法 (8)6。

5设备采购要求及注意事项 (8)6.6施工安装要求及注意事项 (9)6.7采用的标准图集、施工及验收依据 (9)7暖通空调主要设备表 (9)8暖通空调施工系统图设计 (10)8。

1散热器供暖热水系统示意图 (10)8.2地板辐射供暖热水系统示意图 (10)8。

3冷热源系统原理示意图 (11)8.4空调水立管系统示意图 (11)8。

5空调水系统原理示意图 (11)8。

6暖通空调设备控制原理要求示意图 (11)8。

7暖通空调系统图的内容及深度 (11)9暖通空调平面施工图设计 (11)9.1建筑底图 (11)9.2暖通空调系统设备管道平面图表示内容 (12)9.3空调通风系统平面图标注 (12)9。

4关于配合室内装修设计的问题 (13)10空调机房详图施工图设计 (13)10.1机房详图的一般要求 (13)10.2平面详图的基本式样和标注 (13)10.3剖面详图的基本式样和标注 (13)11图纸会签注意事项： (14)11。

施工图设计制图标准一、总则1、为了规范施工图设计制图，提高制图质量，统一设计标准，特制定本标准。

2、本标准适用于本公司内部各专业施工图设计制图。

二、基本规定1、制图应符合国家有关标准和规定。

2、图纸内容应完整、准确，清晰易懂。

3、图纸应按照比例绘制，比例尺可根据需要选择。

4、图例符号应统一、规范。

5、图纸应使用中文或英文标注，标注应清晰、准确。

6、图纸应按照规定的格式进行排版，页边距应大于1cm。

7、图纸应使用黑色绘图，字体应清晰、易读。

8、图纸中的标注、说明等应使用规范字体，不得使用草书、行书等不规范字体。

9、图纸中的图例符号应按照国家标准或行业标准进行绘制。

10、图纸中的表格应按照规定格式进行排版，内容应准确、完整。

11、图纸中的数据应按照规定格式进行标注，标注应清晰、准确。

12、图纸中的文字说明应使用规范语言，不得使用口语或俚语。

13、图纸中的图形符号应符合国家或行业标准，不得自行创造。

14、图纸中的材料表、设备表等应按照规定格式进行排版，内容应准确、完整。

15、图纸中的标题栏应按照规定格式进行填写，内容应准确、完整。
