设计院暖通设计步骤

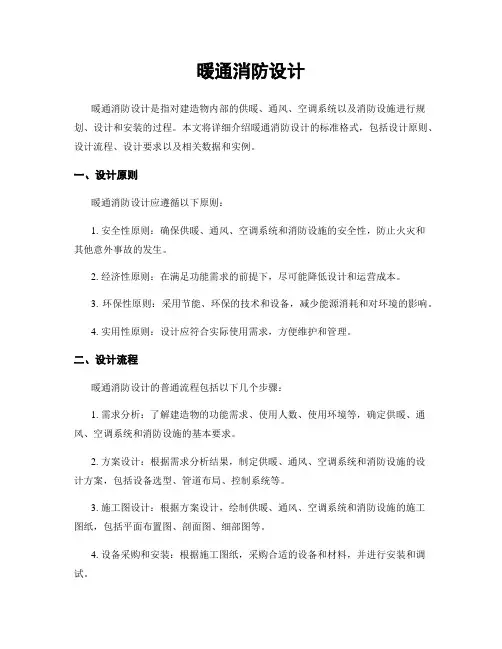

暖通消防设计暖通消防设计是指对建造物内部的供暖、通风、空调系统以及消防设施进行规划、设计和安装的过程。

本文将详细介绍暖通消防设计的标准格式，包括设计原则、设计流程、设计要求以及相关数据和实例。

一、设计原则暖通消防设计应遵循以下原则：1. 安全性原则：确保供暖、通风、空调系统和消防设施的安全性，防止火灾和其他意外事故的发生。

2. 经济性原则：在满足功能需求的前提下，尽可能降低设计和运营成本。

3. 环保性原则：采用节能、环保的技术和设备，减少能源消耗和对环境的影响。

4. 实用性原则：设计应符合实际使用需求，方便维护和管理。

二、设计流程暖通消防设计的普通流程包括以下几个步骤：1. 需求分析：了解建造物的功能需求、使用人数、使用环境等，确定供暖、通风、空调系统和消防设施的基本要求。

2. 方案设计：根据需求分析结果，制定供暖、通风、空调系统和消防设施的设计方案，包括设备选型、管道布局、控制系统等。

3. 施工图设计：根据方案设计，绘制供暖、通风、空调系统和消防设施的施工图纸，包括平面布置图、剖面图、细部图等。

4. 设备采购和安装：根据施工图纸，采购合适的设备和材料，并进行安装和调试。

5. 运行和维护：系统安装完成后，进行运行和维护，定期检查设备运行状态，清洁和更换滤网、阀门等。

三、设计要求暖通消防设计需要满足以下要求：1. 供暖要求：根据建造物的使用环境温和候条件，确定供暖方式和供暖功率，保证室内温度的舒适性。

2. 通风要求：确保室内空气的新鲜和流通，避免二氧化碳和有害气体的积聚，保证室内空气质量。

3. 空调要求：根据建造物的使用需求温和候条件，确定空调系统的制冷和制热负荷，保持室内温度的稳定性。

4. 消防要求：根据建造物的类型和规模，确定适当的消防设施，包括火灾报警系统、灭火器、喷淋系统等，确保火灾的及时发现和扑灭。

四、相关数据和实例以下是一个实际建造物的暖通消防设计数据和实例：1. 建造物类型：办公楼2. 使用人数：500人3. 使用面积：5000平方米4. 供暖要求：采用地暖供暖方式，供暖功率为100kW。

建筑暖通消防设计流程及方法探微暖通专业是机电设备的三大专业之一，在民用及工业建筑中都发挥着非常重要的作用。

一般来说，供热、采暖、空调、通风以及锅炉和除尘是暖通专业包括的几项内容。

通常情况下，采暖、空调和通风是与人们日常生活关系较为密切的部分，供热及采暖在北方地区较为重视。

接下来笔者结合自身多年的工作经验，试着分析建筑消防暖通的设计流程和方法。

一、设计大楼中央空调及消防通风系统（一）初步设计简述初步设计包含暖通设计的文本和图纸设计，初步设计需要能够使他人明确的认识项目的设计目的和大致过程。

在进行初步设计时首先要了解项目的地点和性质，要把握项目的档次，综合考虑项目的环境和地理位置等。

例如，当在冬季对北方的建筑进行初步设计时就需要了解建筑是否采用了集中供暖及采暖方式；当对高档商业楼进行初步设计时，需要考虑大楼的定位是要采用集中空调方式还是要采用分体空调方式。

这些问题需要与项目的设计目的和业主的诉求进行联系，需要结合实际情况展开分析研究。

（二）大楼中央空调系统的设计流程及方法对于办公楼式的建筑一般需要安装中央空调系统，因此，项目设计者需要与业主沟通，并根据大楼的建筑结构和暖通方式，确定选用新风加风机盘管系统或者集中地板加风机送风方式。

然后确定主机使用风冷机或者水冷机的形式，确定水系统管道的具体安排，以及处理好制冷机的控制和运行等方面的问题。

（三）大楼消防通风系统的设计流程及方法依据有关法规，在设计大楼消防通风系统时需要考虑逃生的封闭楼梯布置加压送风系统，走道布置机械排烟系统，卫生间如何通风，大楼地下停车场怎么通风或进行机械排烟，若有厨房油烟如何排出等问题。

在了解了这些情况之后，就可以开始设计消防通风系统了。

首先需要计算夏天、冬天的大楼空调、采暖负荷，并计算加压送风量、机械排烟量、变配电机房和地下车库通风量及消防排烟量、辅助用房以及卫生间通风量等；之后参照计算进行设备选型，向给排水专业提供机器的排水点及用水点，向电气专业提供机器设备的用电量和主要的控制要求等，并且接受其它专业提供的专业资料。

暖通设计与步骤
热源设备（锅炉）
蒸汽和热水 采暖空调，热水为主；温度范围 常压、负压（真空）和承压 常、负压，不必做特殊安全考虑 高温水或蒸汽，承压 燃煤、燃油和燃气、电 燃气：SO2为零，NOx（少63.6%，33%），CO2（
52%，26%），效率（78%，90%）
暖通设计与步骤
冷源设备
暖通设计与步骤
负荷计算
暖通设计与步骤
室内设计参数
GB 50019-2003，《采暖通风与空气调节设计规范》 全国民用建筑工程设计技术措施——暖通空调动力
温度、湿度、风速、舒适度 新风量
◦ 不小于人员所需新风量，以及补偿排风和保持室内正压所 需风量两项中的较大值
◦ 民用建筑人员所需最小新风量按国家现行有关卫生标准确 定，并根据人员的活动和工作性质以及在室内的停留时间 等因素确定
克湿空气累计除霜量为7~20kg、蒸发温度低于-8度 的运行时间小于110h，上海、杭州、武汉等） 京津地区、黄河中下游、长江中下游、中南各省区 水源热泵，地源热泵（机组运行，热量平衡问题）
暖通设计与步骤
冷源设备
蓄冷空调 全负荷和部分负荷 蓄水和蓄冰、共晶盐 外融冰和内融冰
暖通设计与步骤
冷热源 方案选择
暖通设计与步骤
水系统竖向分区
压力因素、失调因素、使用功能因素 压力因素
◦ 承压高，价格高 ◦ 常见设备承压：冷水机组1.0~1.6MPa；末端1.0~1.6MPa；热水
锅炉0.4~1.0MPa，阀门1.6MPa（低压） ◦ 高层建筑空调系统水系统竖向分区：工作压力宜取1.0MPa，
竖向分区高度不超过80m。辐射采暖工作压力不超过0.8MPa 。换热站为热源：1.6MPa，120m ◦ 超过80m，分区：冷热源都放在地下室（不同承压设备）； 中间设置设备层（板换，热3~5度，冷1.5~2度） ◦ 水泵布置方式：压送式、吸入式（阻力，气蚀）

暖通专业各阶段设计流程及关键活动1.方案设计1.1掌握建筑物的体形特征：如建筑物高度、层数、体形系数、有无大空间、有无明显的内区等；1.2了解建筑物的用途、使用特点、各种功能的使用时间段及建设地区的能源种类；1.3分析建筑物的负荷特点、根据业主对建设标准的定位与现行国家规范，制定相应的暖通空调方案。

包括采暖空调方式、空气处理方法、系统划分、冷热源的类型选择与主机台数的估算。

2.初步设计2.1当建筑方案或建筑（部分或整体）用途与方案有较大出入时，须重新进行上述分析，并修订相关部分的暖通空调方案。

2.2复核建筑材料的热工参数，使之符合有关规范的规定。

2.3空调设计2.3.1确定空调设计参数：室内冬夏季温度，湿度，新风量，人员密度，噪声标准等；2.3.2计算空调负荷，确定空调方式，按区域绘制焓湿图，计算各末端设备的技术参数等；2.3.3确定冷热源参数，空调水系统形式和控制要求；2.3.4初选空调设备、管材及其保温材料；2.3.5注意控制：水系统设置及冷热源的选择是否合理；内区及过渡季的空调设计原则及空气处理过程是否正确；AHU及PAU的过滤器的选型；消声隔振措施是否正确；自控设置是否合理；节能措施是否到位；机房与管井的设置是否合理，有无遗漏等。

2.4采暖设计2.4.1确定室内采暖计算温度；2.4.2计算采暖负荷；2.4.3确定采暖热媒及其设计参数，系统形式及调节与计量方法；2.4.4计算确定换热设备及末端设备的技术参数；2.4.5初选采暖设备、管材及其保温材料，要特别注意各类散热器的承压能力；2.4.6注意控制：负荷计算的正确性；比摩阻的选择是否恰当；系统划分及散热器的选型是否合理。

2.5通风设计2.5.1制定通风方案；2.5.2确定房间换气次数、计算风量，或通过热平衡计算确定消除房间余热所需风量；通过风量平衡计算确定维持房间正（或负）压所需送、排风量，同时拟定通风设备的控制要求等；2.5.3初选通风设备及管材；2.5.4注意控制：进、排风口位置；风量平衡及不同房间空气压差的确定，净化与无菌房间的气流流向是否正确；消声措施；废气排放是否符合当地环保要求；事故排风系统的设置是否准确。

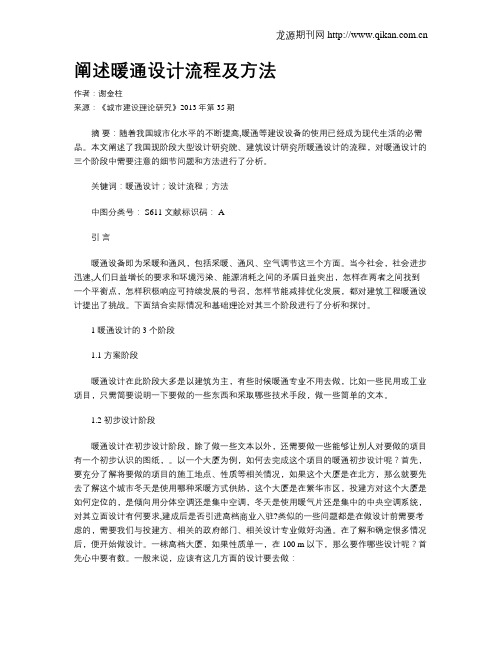

阐述暖通设计流程及方法作者：谢金柱来源：《城市建设理论研究》2013年第35期摘要：随着我国城市化水平的不断提高,暖通等建设设备的使用已经成为现代生活的必需品。

本文阐述了我国现阶段大型设计研究院、建筑设计研究所暖通设计的流程，对暖通设计的三个阶段中需要注意的细节问题和方法进行了分析。

关键词：暖通设计；设计流程；方法中图分类号： S611 文献标识码： A引言暖通设备即为采暖和通风，包括采暖、通风、空气调节这三个方面。

当今社会，社会进步迅速,人们日益增长的要求和环境污染、能源消耗之间的矛盾日益突出，怎样在两者之间找到一个平衡点，怎样积极响应可持续发展的号召，怎样节能减排优化发展，都对建筑工程暖通设计提出了挑战。

下面结合实际情况和基础理论对其三个阶段进行了分析和探讨。

1 暖通设计的 3 个阶段1.1 方案阶段暖通设计在此阶段大多是以建筑为主，有些时候暖通专业不用去做，比如一些民用或工业项目，只需简要说明一下要做的一些东西和采取哪些技术手段，做一些简单的文本。

1.2 初步设计阶段暖通设计在初步设计阶段，除了做一些文本以外，还需要做一些能够让别人对要做的项目有一个初步认识的图纸，。

以一个大厦为例，如何去完成这个项目的暖通初步设计呢？首先，要充分了解将要做的项目的施工地点、性质等相关情况，如果这个大厦是在北方，那么就要先去了解这个城市冬天是使用哪种采暖方式供热，这个大厦是在繁华市区，投建方对这个大厦是如何定位的，是倾向用分体空调还是集中空调，冬天是使用暖气片还是集中的中央空调系统，对其立面设计有何要求,建成后是否引进高档商业入驻?类似的一些问题都是在做设计前需要考虑的，需要我们与投建方、相关的政府部门、相关设计专业做好沟通。

在了解和确定很多情况后，便开始做设计。

一栋高档大厦，如果性质单一，在 100 m 以下，那么要作哪些设计呢？首先心中要有数。

一般来说，应该有这几方面的设计要去做：（1）大厦的中央空调系统。

暖通设计方案流程The process of HVAC (Heating, Ventilation and Air Conditioning) design involves several key steps that are essential for creating an effective system for a building. 暖通设计方案的流程包含了几个关键步骤，这些步骤对于为建筑创建一个有效的系统是至关重要的。

Firstly, the design team must conduct a thorough analysis of the building to understand its specific heating and cooling needs. 首先，设计团队必须对建筑进行彻底的分析，以了解其特定的供暖和冷却需求。

This includes assessing the building's size, layout, occupancy levels, and usage patterns, as well as any unique architectural or environmental factors that may impact the HVAC system. 这包括评估建筑的大小、布局、入住率和使用模式，以及可能影响暖通系统的任何独特的建筑或环境因素。

Additionally, the design team must consider the local climate and weather conditions to ensure the HVAC system is designed to operate efficiently in the given environment. 此外，设计团队必须考虑当地的气候和天气条件，以确保暖通系统在给定的环境中能够高效运行。

暖通空调系统设计全过程空调系统设计的基本设计步骤及其基本主要设计程序可参阅:第1步：熟悉设计建筑物的原始设计资料包括：建设方提供更多的文件、建筑用途及其工艺督促、设计任务书、建筑作业图等。

第2步：资料调研包括：查阅若干设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。

第3步：确定室内外设计气象参数根据设计者建筑物所处地区，查取室外空气冬、夏季气象概念设计参数；根据设计装配建筑物的使用功能，确定室内空气冬、夏季设计参数。

第4步：确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成，计算外墙、屋面、外门、外窗的传热系数等参数；根据建筑物的内外围护结构的构成，计算内墙、楼板、外门、外窗的传热系数等参数；根据建筑物的使用功能，确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。

第5步：空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿)；实施建筑节能方案比较，确定合理的空调热、湿负荷。

第6步：确定最佳冷气空调方案通过技术经济比较，选择并适合确定合适所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。

第7步：送风量与气流组织计算根据计算的空调热、湿负荷以及冷却系统温差，确定冬、今年夏天送风状态和送风量；根据设计建筑物的工作环境要求，计算定出最小新风量；根据空调方式及计算结果的送、回风量，确定送、回风口形式，布置送、回风口，进行气流组织设计。

第8步：空调水、风系统设计布置空调风管道，进行风道系统的水力计算，确定管径、阻力等；布置空调水管道，进行水管路子系统通过的水力计算，确定管径、阻力等。

第9步：主要空调设备的设计选型根据空调系统水气的空气处理融资方案，并结合i—d图，进行空调设备选型设计计算；确定空气处理设备的容量(热负荷)及送风量，确定表面式换热器的结构形式及其热工参数；根据风道系统的水力计算，确定风机的流量、风压及型号。

第10步：防、排烟系统设计第11步：冷、热源机房设计根据空气处理设备的容量，确定冷源(制冷机)或热源(锅炉)的容量及型号；根据管路系统内的水力计算，确定水泵的流量、扬程及型号。

例：
暖通空调设计教程
四、施工图设计注意事项 9、防排烟系统设计
例：
暖通空调设计教程
四、施工图设计注意事项 10、消声减振设计
•优先考虑降低噪声源和振动源； •风系统消声应注意消声器类型和设置位置； •设备减振器型号规格应优先参考设备厂家建 议；
暖通空调设计教程
四、施工图设计注意事项 11、自动控制系统设计
用 《旅游宾馆建筑热工与空气调节节能设计规范》
规 《通风与空调工程施工及验收规范》 范 《采暖通风与空气调节制图标准》
注意规范的更新！
暖通空调设计教程
二、方案设计
负荷估算；
比
定冷热源方案；
较
定空调系统方式；
与
定防排烟方式；
分 析
方案文本的书写；
暖通空调设计教程
二、方案设计
提 资 专 业 配 合
建筑专业 给排水专业 电气专业
在不致引起误解时，也可采用公称通径表示；
暖通空调设计教程——设计质量——版面质量——标注
• 多条管线的规格标注方式
• 风口、散流器的规格、数量及风量的表示方法
暖通空调设计教程——设计质量——版面质量——标注
• 标注定位尺寸或标高时，应至少应有一个自由段 ：
暖通空调设计教程——设计质量——版面质量
三、施工图设计 1、热、湿负荷精确计算； 2、冷热源方式确定与设备选型； 3、空调系统方式确定； 4、热、湿处理计算与设备选型； 5、气流组织计算（风口布置与选型）；
暖通空调设计教程
三、施工图设计 6、风系统管道与设备布置； 7、水系统管道布置（含设备机房）；
8、水力计算： 风系统：确定风管尺寸，校核设备参数； 水系统：确定水管规格，增压设备选型；

第二节,设计规范标准和设计依据
一、设计规范
4、基础类 （1）采暖通风与空气调节制图标准 （2）采暖通风与空气调节术语标准 （3）建筑采暖、通风、空调、净化设备计量单位及符号 5、施工验收类 （1）采暖与卫生工程施工及验收规范 （2）通风机空调工程施工质量验收标准 （3）城市供热管网施工及验收规范 （4）制冷设备安装工程施工及验收规范
8
第一章.暖通空调工程设计程序及内容
第三节,文件编制深度
二、初步设计
1、说明书（要求详细阐述） （1）设计依据、批文、建筑方案要求，规范，标准其他专业提供 的资料 （2）设计范围：本专业设计的内容和分工 （3）设计参数：室内，室外 2、初步设计要解决的问题 （1）供暖 a.供暖热负荷（按房间的性质分别进行概算） b.供暖的热源及参数，室外管线及引入口，补水及定压，热交换站 c.系统形式和敷设方式 d.热计量及控制 e.供暖设备、类型、管材、保温等9
暖通空调工程设计文件编制
第一章.暖通空调工程设计程序及内容
第一节,设计程序
一、民用建筑工程一般应分为：方案设计、初步设计和施工图设计 三审批后，直接进入施 工图设计。
二、方案设计文件，应满足编制初步设计文件的需要。 初步设计文件，应满足编制施工图文件的需要。 施工图设计文件，应满足设备材料订货，非标准设备
3
第一章.暖通空调工程设计程序及内容
第二节,设计规范标准和设计依据
一、设计规范
2、消防类 （1）建筑设计防火规范 （2）高层民用建筑设计防火规范 3、环保类 （1）工业企业设计已生标准 （2）城市区域环境噪声标准 （3）锅炉大气污染物排放标准 （4）低压锅炉水质标准
4
第一章.暖通空调工程设计程序及内容
第一章.暖通空调工程设计程序及内容

建筑方案立面图
建筑方案效果图
第一节 建筑工程设计程序
二、 暖通空调工程设计程序
2、 初步设计
根据设计任务书的要求，编制初步设计文件， 初步设计文件包括：设计说明书、设计图纸（附 图）、主要设备和材料表、工程概算四个部分。 初步设计完成后，设计文件需要经过上级主管部 门组织审查，初步设计文件经过批准后，才能进 行施工图设计。
二、 暖通空调工程设计程序 1、方案设计
主要是建筑设计方案选优，确定能否中标。 暖通空调专业需进行配合设计，配合建筑方案一 起完成。对于现代建筑而言，建筑功日益复杂， 设备投资日益增大，因此，在建筑方案阶段就应 充分考虑设备所需地空间位置、中央空调风道的 敷设路线与竖井位置等。建筑设计与设备设计需 紧密配合且协调一致，才能使建筑使用方便及外 观完美。方案设计是暖通空调设计中的主要组成 部分，为以后的设计打下坚实的基础。
第一节 建筑工程设计程序
一、工程项目建设程序
（2）可行性研究 可行性研究是在项目建议书批准后开展的一项 重要决策准备工作。可行性研究是对拟建项目的技 术和经济的可行性进行分析和论证，为项目投资决 策提供依据，可行性确认可行后编写可行性研究报 告。 （3）编写可行性研究报告 可行性研究报告是确定建设项目、编制设计文 件的基本依据，可行性研究报告批准后，便是项目 最终的决策文件和设计依据。
3、 施工图设计
施工图设计，应根据已批准的初步设计进行编 制，内容以图纸为主，包括图纸目录、首页（设 计说明）、图纸、设备表、材料表和工程预算等。
第一节 建筑工程设计程序
二、 暖通空调工程设计程序
施工图设计文件的深度应满足：
（1）能据以进行施工和安装； （2）能据以编制施工图预算； （3）能据以设备订货和非标准设备制作、安排材料； （4）能据以进行工程验收。

暖通设计步骤及流程暖通设计是建筑设计的重要组成部分，目的是为了确保建筑内部的温度、湿度、空气质量等能够满足人们的需求。

下面是暖通设计步骤及流程的详细介绍。

1.需求分析：首先，设计师需要与业主进行沟通，了解项目的需求和特点。

包括建筑的类型和用途、所在地的气候条件、使用建筑的人数等。

通过需求分析，设计师能够确定暖通系统的设计目标。

2.初步设计：在需求分析的基础上，设计师进行初步设计。

确定暖通系统的类型，包括地暖、空调系统、通风系统等。

根据建筑物的布局和功能要求，确定各个区域的热负荷和冷负荷，进而计算所需的供暖和制冷设备的容量。

3.系统选型：根据项目的需求，设计师选择适合的供暖和制冷设备。

这包括锅炉、冷却塔、风机盘管等设备的选型。

选型时要考虑设备的能效和可靠性，以及与其他系统的配合程度。

4.布局设计：设计师需要根据建筑的布局和空间要求，确定暖通设备的放置位置。

这包括管道、风管、冷却塔等的布置。

布局设计要考虑设备的维修和安全等因素，确保设备的正常运行。

5.管道设计：根据建筑结构和热负荷计算结果，设计师进行管道的设计。

包括供水管道、回水管道、风管等的尺寸和布置。

管道设计要确保流体的正常流通，减少管道阻力和压力损失。

6.控制系统设计：暖通系统的控制系统是确保系统正常运行的关键。

设计师需要根据需求确定控制点和控制策略，选用合适的控制设备和传感器。

并设计控制系统的布置和接线。

7.施工图设计：在初步设计的基础上，设计师进行施工图设计。

包括各个设备的图纸，管道和风管的布置图，控制系统的接线图等。

施工图设计要符合相关的标准和规范。

8.施工和调试：根据施工图设计，施工人员进行设备的安装和管道的连接。

安装完毕后，进行系统的调试，包括设备的启动和调整参数。

确保系统能够正常运行。

9.运行和维护：暖通系统的运行和维护是保证系统长期稳定运行的重要环节。

设计师需要对系统进行运行监测，及时处理故障和维护设备。

同时，进行定期的巡检和维护，以延长设备的使用寿命。

暖通工作流程一、前期准备工作1.确定建筑物的类型和用途，了解建筑物的结构和功能分区，明确暖通系统的需求。

2.制定暖通设计方案，包括采用何种供暖方式、热源设备的选型和布置、管道布置、风管布置等。

3.与建筑设计师、电气设计师等相关人员进行沟通和协调，确保暖通系统与其他系统之间的协调配合。

4.编制暖通系统施工图纸，包括管道图、风管图、设备安装图等。

二、材料采购1.根据设计方案和施工图纸确定所需材料种类和数量。

2.选择有资质、信誉好的供应商进行询价比较，并签订采购合同。

3.及时向供应商提供所需材料的规格尺寸及数量要求，并跟踪材料交付三、现场施工1.现场勘测：在施工前对现场进行勘测，了解具体情况并进行记录和标记。

如地形地貌情况、建筑物结构及各个房间面积及高度等。

2.预埋件安装：根据设计方案，在地面或墙面上预留出暖通设备和管道的位置，进行预埋件的安装。

3.管道安装：根据施工图纸，按照设计方案进行管道的布置和安装。

包括主管道、分支管道、支管等。

4.设备安装：根据设计方案，在预留位置上进行暖通设备的安装。

包括锅炉、换热器、风机等。

5.风管安装：根据施工图纸，按照设计方案进行风管的布置和安装。

包括主风管、分支风管、末端出风口等。

6.水路系统连接：将锅炉、换热器等暖通设备与水路系统连接起来，并进行水质检测和调试。

7.电气系统连接：将暖通设备与电气系统连接起来，并进行电气调试和四、调试验收1.开展初次调试：在完成现场施工后，对暖通系统进行初次调试，包括水路系统和空气流动系统的测试，以及各个设备的运行测试。

2.整体验收：在初次调试合格后，对整个暖通系统进行综合验收。

检查各个部件是否符合设计要求，并对系统运行效果进行评估。

3.交付使用：在整体验收合格后，将暖通系统交付给业主使用，并提供相关的使用说明和维护保养指导。

五、维护保养1.定期巡检：对暖通系统进行定期巡检，发现问题及时处理。

2.清洗维护：对暖通设备和管道进行定期清洗和维护，保证系统的正常运行。

暖通设计流程暖通设计是建筑工程中的重要环节，其设计流程的合理性和规范性直接影响到建筑物的舒适性和节能性。

下面将详细介绍暖通设计的流程。

首先，暖通设计的第一步是需求分析。

在进行暖通设计之前，需要对建筑物的功能定位、使用人群、建筑结构等方面进行全面的分析，以确定暖通系统的设计目标和要求。

这一步是整个设计流程的基础，直接关系到后续设计的准确性和有效性。

其次，进行初步设计。

在需求分析的基础上，设计师需要进行初步的系统布局设计和管道走向设计，确定暖通系统的主要设备、管道布置、风口位置等。

在这个阶段，需要考虑建筑物的结构特点、空间利用效率、设备安装便捷性等因素，以实现最佳的设计效果。

接着，进行详细设计。

在初步设计确定后，需要进行暖通系统的详细设计，包括管道尺寸的计算、设备选型、系统控制方式等。

在这一阶段，需要考虑到系统的安全性、稳定性、节能性等方面，同时也需要充分考虑到系统的维护和管理便捷性。

然后，进行施工图设计。

在详细设计确定后，需要进行施工图的设计，包括各种管道、设备的具体尺寸、安装位置、连接方式等。

施工图设计需要考虑到实际施工的可行性和便捷性，以确保设计能够顺利实施。

最后，进行施工和调试。

在设计图纸确定后，需要进行暖通系统的实际施工和调试工作。

在施工过程中，需要严格按照设计图纸进行施工，确保施工质量和安全性。

在系统调试阶段，需要对系统进行全面的检查和测试，以确保系统的正常运行和达到设计要求。

总之，暖通设计流程是一个系统工程，需要设计师在每一个环节都严格按照规范和要求进行设计和施工，以确保整个暖通系统能够达到良好的效果。

只有在每一个环节都做到位，才能最终实现建筑物的舒适性和节能性的双重目标。

4)注意建筑物层数、层高及建筑物的总高度，看其是否属于高层建 筑。 按现行的规范规定 十层及十层以上的住宅、建筑高度超过24m的 其他民用建筑，应遵守高层民用建筑设计防火规范的有关规定。 5)弄清各类功能房间、走廊、厅堂的空调面积；各朝向的外墙或玻 璃幕墙及屋面的尺寸和面积，构造做法和热工性能；外窗的大小和 层数，外窗框与玻璃的种类和热工性能。
作用与目的 为计算通过围护结构的传热量做准备 6)弄清各空调房间的使用时间、人员数量和活动情况，以及室内装 置、设备、器具等散热量和使用情况。 作用与目的 ：作为计算负荷及划分空调子系统的依据
7) 了解建筑结构形式、梁的位置和高度、柱的布置和尺寸、吊顶高 度、各层空间的实际尺寸以及剪力墙的位置。
*地面辐射供暖技术规程(JGJ 142-2004) *城市热力网设计规范(CJJ 34—2002) *夏热冬冷地区居住建筑节能设计标准(JGJ134-2001) *冷库设计规范(GB 50072-2001)
*城镇燃气设计规范(GB 50028—2006 )
*洁净厂房设计规范(GB 50073-2001) *民用建筑太阳能热水系统应用技术规范（GB 50364-2005） *太阳能供热采暖工程技术技术规范（GB 50495-2009） *地源热泵系统工程技术规范(GB 50366-2005) (2009年版) *建筑给水排水及采暖工程施工质量验收规范(GB50242-2002)
在设计前，应进行充分地调查研究，把与设计有关的基本情况了 解清楚，并收集必要的相关设计基础资料。
1)弄清建筑物的性质、规模和功能划分，了解建设方对空调的 具体要求，掌握当地水、电、汽、燃料等能源的供应情况(包括价 格)。 作用与目的 恰当选择空调方案 进行空调分区和系统划分 确定空调设备类型和冷热源类型

暖通专业的大体工作流程暖通在学科分类中的全称为供热供燃气通风及空调工程，是建筑的一个组成部分。

以下是暖通专业的一般工作流程：1. 项目规划和设计：在项目的早期阶段，暖通专业人员与建筑师和其他相关专业人员合作，参与项目规划和设计。

他们考虑建筑物的用途、规模、地理位置、气候条件等因素，制定暖通系统的初步设计方案。

2. 负荷计算和系统选择：根据建筑物的特点和需求，暖通专业人员进行负荷计算，确定所需的冷热负荷量。

他们根据负荷计算结果选择适合的暖通系统，如空调系统、通风系统、供暖系统等，并确定系统的类型、规模和配置。

3. 详细设计和绘图：在确定了暖通系统的方案后，暖通专业人员进行详细的设计工作。

他们绘制暖通系统的图纸，包括管道布局、设备安装位置、控制系统等。

这些图纸用于指导施工和安装。

4. 设备和材料选择：根据设计要求，暖通专业人员选择适合的设备和材料。

他们考虑设备的性能、效率、可靠性和成本等因素，并确保所选设备和材料符合相关标准和规范。

5. 施工和安装监督：在施工阶段，暖通专业人员负责监督暖通系统的施工和安装工作。

他们与施工团队合作，确保施工按照设计要求进行，安装质量符合标准，并协调解决施工过程中出现的问题。

6. 系统调试和测试：安装完成后，暖通专业人员进行系统的调试和测试工作。

他们检查设备的运行情况、调节系统参数、测试系统性能，确保暖通系统正常运行。

7. 竣工文件编制：在项目竣工后，暖通专业人员编制竣工文件，包括施工图纸、设备手册、调试报告等。

这些文件用于记录项目的实施过程和结果，供后续维护和管理使用。

8. 维护和售后服务：暖通系统投入使用后，暖通专业人员提供维护和售后服务。

他们定期检查和维护系统，确保系统的正常运行，并提供技术支持和故障排除服务。

需要注意的是，不同项目的具体工作流程可能会有所不同，上述流程仅为一般性描述。

暖通专业人员还需要与其他专业人员密切合作，如建筑师、电气工程师、结构工程师等，以确保整个项目的顺利实施。

暖通空调的设计步骤及流程设计顺序：先末端，后主机设计原则：合理、经济，最大限度节约运行成本设计方案及适用范围：一、末端部分：1、风机盘管系统；适用范围：一般办公、餐饮等场所2、风机盘管加新风系统；适用范围：要求较高的办公、酒店、餐饮娱乐等场所3、全空气系统；适用范围：商场超市、车间等大开间场所二、主机部分：1、螺杆式冷水机组制冷，市政或锅炉供热；适用范围：有专用机房、电力充足、需专人值守2、风冷机组制冷（制热），市政或锅炉供热；适用范围：空调面积较小、没有机房、无专人值守3、离心式冷水机组制冷，市政或锅炉供热；适用范围：空调面积较大、有专用机房、电力充足、需专人值守4、溴化锂机组制冷（制热），市政或锅炉供热；适用范围：电力不足、有市政热源并经综合比较经济、有专用机房、需专人值守三、其它：1、一拖多系统；适用范围：空调面积较小、无专用机房、无专人值守、空调面积较大但非同时使用且需独立计费等场所2、风管机系统；适用范围：大开间、无专用机房、无专人值守、控制灵活、初投资较低设计程序：一、末端部分：（一）设备选型：1、计算实际空调面积；2、根据使用场所确定冷负荷指标，计算出设计总负荷，根据设备布置特点确定所需设备数量，确定设备型号；冷负荷概算指标略采用组合式空调器，循环次数商场6～7次，推荐8～9次（二）水系统设计：1、设备定位布置，确定立管位置，根据系统复杂程度确定采用同程式或异程式（当立管与最末端设备距离超过30米时尽量采用同程式）；2、确定主管道走向，并与设备合理连接，当主管道有分支时应设阀门以便于调节；3、根据设备流量确定每一管段的水流量，再根据设计水流速计算出管径；4、空调水设计流速为0.9－2.5m/s，管径越大、流速越大，管道比摩阻应小于500；5、水管与设备连接时，进水管上设软接、过滤器、阀门，出水管上设软接、阀门；6、冷凝水管径设计：当机组冷负荷Q≤7KW，DN＝20；Q＝7.1－17.6，DN＝25；Q＝17.7－100，DN＝32；Q＝101－176，DN＝40；Q＝177－598，DN＝50；Q＝599－1055，DN＝80；Q＝1056－1512，DN＝100；Q＝1513－12462，DN＝125；Q＞12462，DN＝1507、空调水管保温：当采用超细玻璃棉管壳保温时，供回水管保温厚度采用50mm，冷凝水管保温厚度采用30mm；当采用橡塑材料保温时，供回水管保温厚度采用30mm，冷凝水管保温厚度采用15mm；当冷凝水管采用PVC等塑料管材时，可不作保温处理。

设计院暖通设计步骤★第一篇：设计院暖通设计步骤鉴于设备专业在建筑设计中的一些特点，结合本公司实际，对暖通专业的工作流程及相关事项进行分析归纳。

一.建筑图纸未出，方案讨论阶段根据工程初步方案，收集工程相关信息，包括：工程所在地区、区域；建筑物使用功能、高度、防火等级；建筑面积与工程大体费用；是否有市政热网接入及热网参数等等。

通过收集信息，初步研究暖通空调方案，包括：冷热源的选择；末端设备的选择；通风方式；防火排烟措施等。

必要时，应将结果整理，交与相关专业参考讨论。

将方案与甲方交流，最终确定采暖与制冷的方式。

二.出方案底图，开始设计阶段根据建筑方案图，开会讨论并提出条件，包括：制冷机房的大小、冷热水管线的敷设问题、空调机房的位置、风管的布置、设备的大小、功率和重量等等。

各专业相协调后，结合甲方要求，开始设计。

设计流程：1、估算负荷来划分出本专业的机房位置。

制冷站、换热站、锅炉房、空调机房、新风机房、冷却塔的位置及面积。

2、负荷的详细计算。

3、选择制冷设备，画制冷、供热的原理图。

大致布置冷热源的机房。

4、根据房间负荷，选择末端。

如果是空调，先画风系统平面。

5、水力计算，根据水力计算结果画水系统平面，标注相应的管径。

6、根据水力计算结果，选择最适合的水泵，布置好机房。

7、画相应的系统图，大样图与剖面图出来。

如果选择散热器采暖，根据实际情况，选择热源。

包括：锅炉房，直接接市政热网，换热站换热等。

总之，各个工程情况不尽相同，须根据具体工程做出合理设计。

三.出施工图，设计深化阶段设计过程中，时刻保持与各专业的联系，及时对出现的问题进行协调应对，在保证暖通设计质量的前提下，尽量协调其他专业的设计。

设计说明与施工说明应对设计意图做出明确的解释说明，不得与设计图纸有出入。

根据变更，及时对设计进行调整，标明变更内容。

四.设计完成，收尾阶段对图面细节进行细致处理，包括：字号、字高、涂层颜色、线宽、图框、会签栏、打印效果等等。
