设计院暖通设计步骤

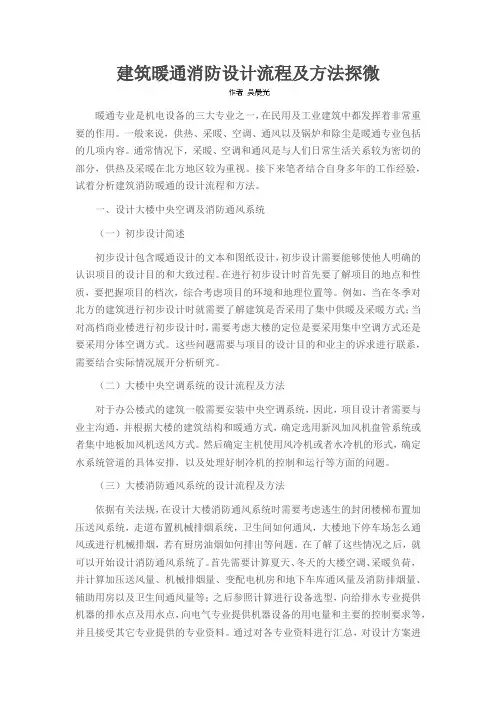

建筑暖通消防设计流程及方法探微暖通专业是机电设备的三大专业之一，在民用及工业建筑中都发挥着非常重要的作用。

一般来说，供热、采暖、空调、通风以及锅炉和除尘是暖通专业包括的几项内容。

通常情况下，采暖、空调和通风是与人们日常生活关系较为密切的部分，供热及采暖在北方地区较为重视。

接下来笔者结合自身多年的工作经验，试着分析建筑消防暖通的设计流程和方法。

一、设计大楼中央空调及消防通风系统（一）初步设计简述初步设计包含暖通设计的文本和图纸设计，初步设计需要能够使他人明确的认识项目的设计目的和大致过程。

在进行初步设计时首先要了解项目的地点和性质，要把握项目的档次，综合考虑项目的环境和地理位置等。

例如，当在冬季对北方的建筑进行初步设计时就需要了解建筑是否采用了集中供暖及采暖方式；当对高档商业楼进行初步设计时，需要考虑大楼的定位是要采用集中空调方式还是要采用分体空调方式。

这些问题需要与项目的设计目的和业主的诉求进行联系，需要结合实际情况展开分析研究。

（二）大楼中央空调系统的设计流程及方法对于办公楼式的建筑一般需要安装中央空调系统，因此，项目设计者需要与业主沟通，并根据大楼的建筑结构和暖通方式，确定选用新风加风机盘管系统或者集中地板加风机送风方式。

然后确定主机使用风冷机或者水冷机的形式，确定水系统管道的具体安排，以及处理好制冷机的控制和运行等方面的问题。

（三）大楼消防通风系统的设计流程及方法依据有关法规，在设计大楼消防通风系统时需要考虑逃生的封闭楼梯布置加压送风系统，走道布置机械排烟系统，卫生间如何通风，大楼地下停车场怎么通风或进行机械排烟，若有厨房油烟如何排出等问题。

在了解了这些情况之后，就可以开始设计消防通风系统了。

首先需要计算夏天、冬天的大楼空调、采暖负荷，并计算加压送风量、机械排烟量、变配电机房和地下车库通风量及消防排烟量、辅助用房以及卫生间通风量等；之后参照计算进行设备选型，向给排水专业提供机器的排水点及用水点，向电气专业提供机器设备的用电量和主要的控制要求等，并且接受其它专业提供的专业资料。

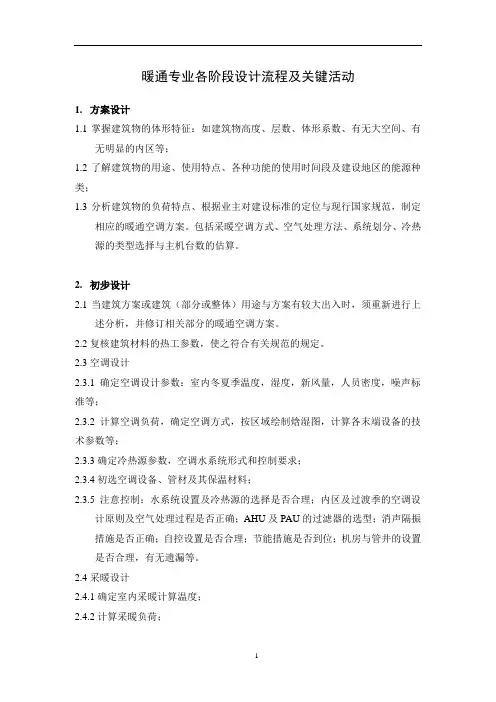

暖通专业各阶段设计流程及关键活动1.方案设计1.1掌握建筑物的体形特征：如建筑物高度、层数、体形系数、有无大空间、有无明显的内区等；1.2了解建筑物的用途、使用特点、各种功能的使用时间段及建设地区的能源种类；1.3分析建筑物的负荷特点、根据业主对建设标准的定位与现行国家规范，制定相应的暖通空调方案。

包括采暖空调方式、空气处理方法、系统划分、冷热源的类型选择与主机台数的估算。

2.初步设计2.1当建筑方案或建筑（部分或整体）用途与方案有较大出入时，须重新进行上述分析，并修订相关部分的暖通空调方案。

2.2复核建筑材料的热工参数，使之符合有关规范的规定。

2.3空调设计2.3.1确定空调设计参数：室内冬夏季温度，湿度，新风量，人员密度，噪声标准等；2.3.2计算空调负荷，确定空调方式，按区域绘制焓湿图，计算各末端设备的技术参数等；2.3.3确定冷热源参数，空调水系统形式和控制要求；2.3.4初选空调设备、管材及其保温材料；2.3.5注意控制：水系统设置及冷热源的选择是否合理；内区及过渡季的空调设计原则及空气处理过程是否正确；AHU及PAU的过滤器的选型；消声隔振措施是否正确；自控设置是否合理；节能措施是否到位；机房与管井的设置是否合理，有无遗漏等。

2.4采暖设计2.4.1确定室内采暖计算温度；2.4.2计算采暖负荷；2.4.3确定采暖热媒及其设计参数，系统形式及调节与计量方法；2.4.4计算确定换热设备及末端设备的技术参数；2.4.5初选采暖设备、管材及其保温材料，要特别注意各类散热器的承压能力；2.4.6注意控制：负荷计算的正确性；比摩阻的选择是否恰当；系统划分及散热器的选型是否合理。

2.5通风设计2.5.1制定通风方案；2.5.2确定房间换气次数、计算风量，或通过热平衡计算确定消除房间余热所需风量；通过风量平衡计算确定维持房间正（或负）压所需送、排风量，同时拟定通风设备的控制要求等；2.5.3初选通风设备及管材；2.5.4注意控制：进、排风口位置；风量平衡及不同房间空气压差的确定，净化与无菌房间的气流流向是否正确；消声措施；废气排放是否符合当地环保要求；事故排风系统的设置是否准确。

暖通空调设计步骤1.确定设计要求：首先要根据建筑的功能、使用要求和环境条件等，确定设计目标，例如所需的室内温度、湿度、新风流量等。

同时，需要还要考虑能源消耗和运行费用等因素。

2.进行暖通负荷计算：根据建筑的热量传递特性，预测建筑在不同季节和不同时段的热负荷。

热负荷计算包括传导、对流和辐射热量的计算，并考虑建筑结构、外墙、屋顶、地板、窗户、门等的传热系数。

此外，还需要考虑室内人员数量、设备热量、光照强度等。

3.确定通风和空调系统类型：根据热负荷计算的结果，确定合适的通风和空调系统类型，例如自然通风、机械通风、中央空调等。

4.设计供暖系统：根据设计要求和当地气候条件，选择适当的供暖方式，例如燃气锅炉、地暖、电暖、热泵等。

还需要设计供暖管道的布置和尺寸，选择适当的散热器类型和规格。

5.设计通风系统：根据建筑的使用要求和建筑物的结构特点，设计合适的通风系统。

通风系统包括新风系统、排气系统和循环风系统等。

需要确定新风量、换气次数和送风方式等参数，并设计通风管道的布置和尺寸。

6.设计空调系统：根据建筑的热负荷和通风需求，设计合适的空调系统。

空调系统包括制冷系统和制热系统。

需要选择适当的空调设备类型和规格，例如制冷机组、风机盘管、末端设备等。

还需要设计空调管道的布置和尺寸。

7.能耗计算：根据设计的暖通空调系统和设备参数，进行能耗计算。

通过能耗计算，可以评估暖通空调系统的能效，并根据能耗结果进行调整和优化。

8.安全和舒适性考虑：在设计过程中，需要考虑安全性和舒适性。

包括避免通风系统和空调系统产生噪音、维护空气质量和湿度等。

9.编制图纸和说明：最后，需要编制暖通空调设计图纸和说明，用以指导施工和安装。

以上是暖通空调设计的一般步骤。

设计过程中需要考虑建筑特点、功能需求、能耗要求等多个因素。

在实际设计中，还需要对相关规范和标准进行研究和应用。

此外，要关注新技术和新材料的应用，提高暖通空调系统的能效和使用寿命。

暖通空调系统设计全过程空调系统设计的基本设计步骤及其基本主要设计程序可参阅:第1步：熟悉设计建筑物的原始设计资料包括：建设方提供更多的文件、建筑用途及其工艺督促、设计任务书、建筑作业图等。

第2步：资料调研包括：查阅若干设计资料(手册、规范、标准、措施等)、收集相关设备与材料的产品。

第3步：确定室内外设计气象参数根据设计者建筑物所处地区，查取室外空气冬、夏季气象概念设计参数；根据设计装配建筑物的使用功能，确定室内空气冬、夏季设计参数。

第4步：确定设计建筑物的建筑热工参数及其他参数根据建筑物的外围护结构的构成，计算外墙、屋面、外门、外窗的传热系数等参数；根据建筑物的内外围护结构的构成，计算内墙、楼板、外门、外窗的传热系数等参数；根据建筑物的使用功能，确定在室人员数量、灯光负荷、设备负荷、工作时间段等参数。

第5步：空调热、湿负荷计算计算设计建筑物在最不利条件下的空调热、湿负荷(余热、余湿)；实施建筑节能方案比较，确定合理的空调热、湿负荷。

第6步：确定最佳冷气空调方案通过技术经济比较，选择并适合确定合适所设计建筑物的空调系统方式、冷热源方式、以及空调系统控制方式。

第7步：送风量与气流组织计算根据计算的空调热、湿负荷以及冷却系统温差，确定冬、今年夏天送风状态和送风量；根据设计建筑物的工作环境要求，计算定出最小新风量；根据空调方式及计算结果的送、回风量，确定送、回风口形式，布置送、回风口，进行气流组织设计。

第8步：空调水、风系统设计布置空调风管道，进行风道系统的水力计算，确定管径、阻力等；布置空调水管道，进行水管路子系统通过的水力计算，确定管径、阻力等。

第9步：主要空调设备的设计选型根据空调系统水气的空气处理融资方案，并结合i—d图，进行空调设备选型设计计算；确定空气处理设备的容量(热负荷)及送风量，确定表面式换热器的结构形式及其热工参数；根据风道系统的水力计算，确定风机的流量、风压及型号。

第10步：防、排烟系统设计第11步：冷、热源机房设计根据空气处理设备的容量，确定冷源(制冷机)或热源(锅炉)的容量及型号；根据管路系统内的水力计算，确定水泵的流量、扬程及型号。

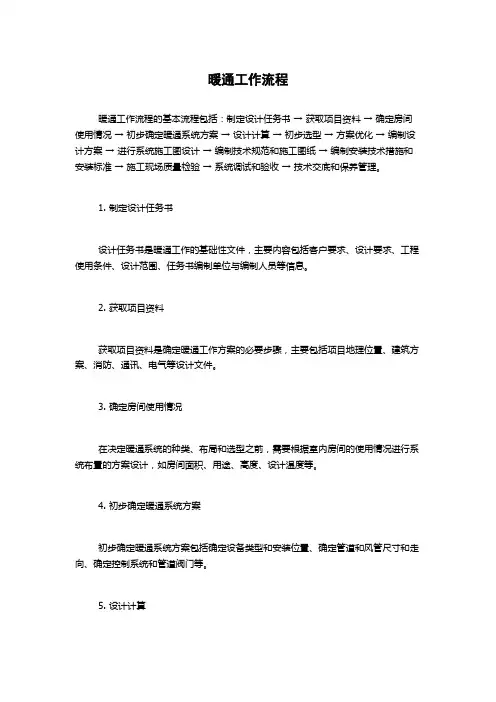

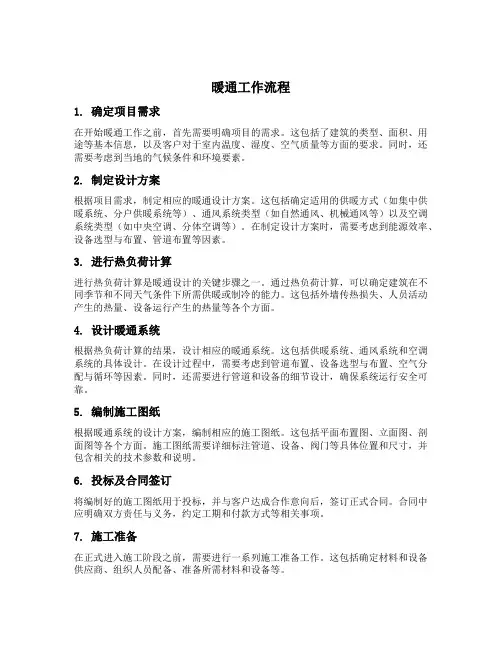

暖通工作流程暖通工作流程的基本流程包括：制定设计任务书→获取项目资料→确定房间使用情况→初步确定暖通系统方案→设计计算→初步选型→方案优化→编制设计方案→进行系统施工图设计→编制技术规范和施工图纸→编制安装技术措施和安装标准→施工现场质量检验→系统调试和验收→技术交底和保养管理。

1. 制定设计任务书设计任务书是暖通工作的基础性文件，主要内容包括客户要求、设计要求、工程使用条件、设计范围、任务书编制单位与编制人员等信息。

2. 获取项目资料获取项目资料是确定暖通工作方案的必要步骤，主要包括项目地理位置、建筑方案、消防、通讯、电气等设计文件。

3. 确定房间使用情况在决定暖通系统的种类、布局和选型之前，需要根据室内房间的使用情况进行系统布置的方案设计，如房间面积、用途、高度、设计温度等。

4. 初步确定暖通系统方案初步确定暖通系统方案包括确定设备类型和安装位置、确定管道和风管尺寸和走向、确定控制系统和管道阀门等。

5. 设计计算设计计算是指在现有的环境参数和使用要求下进行系统参数和定额计算，如系统流量、压降、负荷平衡等。

6. 初步选型根据前期的计算和分析，初步选型包括选定控制设备、汇合管、散热器、高效风机、风管、阀门、泵等设备和构件。

7. 方案优化在初步选型的基础上，进行方案优化，调整设备的型号、数量、排布，使之满足运行效率、质量和成本之间的最优化平衡。

8. 编制设计方案根据确定的暖通系统方案和优化设计方案，编制具体的设计方案，包括申请书、设计说明书、设计图纸和计算书等。

9. 进行系统施工图设计在设计方案的基础上，进行深化和细化的施工图设计，绘制管道、风管图，设计布线和安装位置等。

10. 编制技术规范和施工图纸按照相关标准和规范制定技术规范和施工图纸，包括管道安装、风管安装、设备安装等建设方案。

11. 编制安装技术措施和安装标准编制安装技术措施和安装标准，明确管道、风管等的安装时序，定期检查施工进度及质量，确保施工过程的质量与速度。

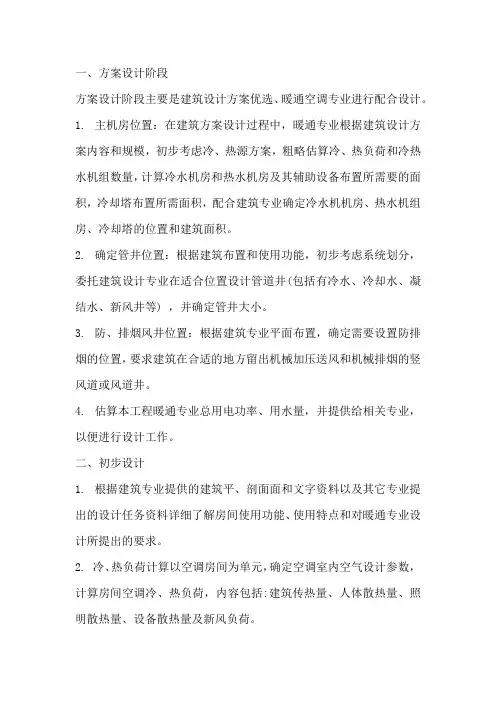

一、方案设计阶段方案设计阶段主要是建筑设计方案优选、暖通空调专业进行配合设计。

1. 主机房位置：在建筑方案设计过程中，暖通专业根据建筑设计方案内容和规模，初步考虑冷、热源方案，粗略估算冷、热负荷和冷热水机组数量，计算冷水机房和热水机房及其辅助设备布置所需要的面积，冷却塔布置所需面积，配合建筑专业确定冷水机机房、热水机组房、冷却塔的位置和建筑面积。

2. 确定管井位置：根据建筑布置和使用功能，初步考虑系统划分，委托建筑设计专业在适合位置设计管道井(包括有冷水、冷却水、凝结水、新风井等) ，并确定管井大小。

3. 防、排烟风井位置：根据建筑专业平面布置，确定需要设置防排烟的位置，要求建筑在合适的地方留出机械加压送风和机械排烟的竖风道或风道井。

4. 估算本工程暖通专业总用电功率、用水量，并提供给相关专业，以便进行设计工作。

二、初步设计1. 根据建筑专业提供的建筑平、剖面面和文字资料以及其它专业提出的设计任务资料详细了解房间使用功能、使用特点和对暖通专业设计所提出的要求。

2. 冷、热负荷计算以空调房间为单元，确定空调室内空气设计参数，计算房间空调冷、热负荷，内容包括:建筑传热量、人体散热量、照明散热量、设备散热量及新风负荷。

3. 水系统设计a. 根据建筑总高度和设备的承压能力确定水系统是否需要进行坚向分区，对水系统进行水压分布分析，确定膨胀水箱设置位置，冷水泵方式。

b. 担据房间的功能、空调使用时间、使用性质且特点，确定水系统供水区域划分。

c. 确定水系统形式，直双管或四管、水平式或垂直式、同程式或异程式。

d. 确定供、回水温度。

e. 确定供水方式：变流量或定流量;一级泵或二级泵系统。

f. 水系统控制方式。

4. 新风系统设计a. 按标准和要求确定新风量、新风处理终状态参数。

b. 新风系统的划分和组成。

c. 新风系统风量、阻力计算，选择新风机组。

5. 排风系统设计6. 空气处理设备的计算和选择a. 根据空调I房间特点和使用要求且安装条件确定空气处理类型;如风机盘管、风柜、组合式空调器。

暖通设计步骤及流程暖通设计是建筑设计的重要组成部分，目的是为了确保建筑内部的温度、湿度、空气质量等能够满足人们的需求。

下面是暖通设计步骤及流程的详细介绍。

1.需求分析：首先，设计师需要与业主进行沟通，了解项目的需求和特点。

包括建筑的类型和用途、所在地的气候条件、使用建筑的人数等。

通过需求分析，设计师能够确定暖通系统的设计目标。

2.初步设计：在需求分析的基础上，设计师进行初步设计。

确定暖通系统的类型，包括地暖、空调系统、通风系统等。

根据建筑物的布局和功能要求，确定各个区域的热负荷和冷负荷，进而计算所需的供暖和制冷设备的容量。

3.系统选型：根据项目的需求，设计师选择适合的供暖和制冷设备。

这包括锅炉、冷却塔、风机盘管等设备的选型。

选型时要考虑设备的能效和可靠性，以及与其他系统的配合程度。

4.布局设计：设计师需要根据建筑的布局和空间要求，确定暖通设备的放置位置。

这包括管道、风管、冷却塔等的布置。

布局设计要考虑设备的维修和安全等因素，确保设备的正常运行。

5.管道设计：根据建筑结构和热负荷计算结果，设计师进行管道的设计。

包括供水管道、回水管道、风管等的尺寸和布置。

管道设计要确保流体的正常流通，减少管道阻力和压力损失。

6.控制系统设计：暖通系统的控制系统是确保系统正常运行的关键。

设计师需要根据需求确定控制点和控制策略，选用合适的控制设备和传感器。

并设计控制系统的布置和接线。

7.施工图设计：在初步设计的基础上，设计师进行施工图设计。

包括各个设备的图纸，管道和风管的布置图，控制系统的接线图等。

施工图设计要符合相关的标准和规范。

8.施工和调试：根据施工图设计，施工人员进行设备的安装和管道的连接。

安装完毕后，进行系统的调试，包括设备的启动和调整参数。

确保系统能够正常运行。

9.运行和维护：暖通系统的运行和维护是保证系统长期稳定运行的重要环节。

设计师需要对系统进行运行监测，及时处理故障和维护设备。

同时，进行定期的巡检和维护，以延长设备的使用寿命。
