英威腾变频器参数表

英威腾Goodrive 10系列变频器常用参数设定：一、参数设定相关功能键：该系列变频器参数共有三级菜单，在停机、运行或故障告警状态下按PRG/ESC键均可进入一级菜单，一级菜单界面中按方向键可以在各功能组中切换。

功能组代号含义如下：P00为基本功能组，P01为起停控制组，P02为电机参数组，P04为V/F控制组，P05为输入端子组，P06为输出端子组，P07为人机界面组，P08为增强功能组，P09为PID控制组，P10为多段速控制组，P11为保护参数组，P14为串行通迅功能组，P17为状态查看功能组。

一级菜单界面下按DATA/ENT键即可进入到二级菜单，二级菜单下按DATA/ENT键进入到三级菜单即参数值界面。

三级菜单状态下若参数值没有闪烁，表示该参数值暂不能修改，可能是因为该参数不可修改或在运行中不可修改。

参数值修改后按DATA/ENT健则进行参数值保存并自动返回到二级菜单中的下一个功能码。

参数值修改后若按PRG/ESC键则直接返回到二级菜单的当前功能码，而且修改后的参数不会进行保存。

面板上的QUICK/JOG键的功能由参数P07.02决定。

（注：RUN/TUNE灯亮表示运转中，闪烁表示参数设定中。

FWD/REV灯亮表示反转，灯灭表示正转。

LOCAL/REMOT灯亮表示处于远程控制状态，灯闪表示端子控制，灯灭表示键盘控制。

TRIP灯亮表示故障中，灯闪表示预报警状况中。

）二、控制回路端子功能：S1~S5：多功能输入端子。

其中的S5可以通过跳线J1切换成多功能输出端子Y。

ROA-ROC：继电器输出。

10V-AI-GND：模拟电位器用。

AI：模拟输入端，可通过跳线J3切换成0~10V或0~20mA输入。

（注：键盘电位器设定AI1的参数，AI端子设定AI2的参数。

）AO-GND：模拟输出。

485+/485-：485通讯端口。

三、常用参数：P00基本功能组：*1*P00.01：运转命令来源。

《0：键盘控制。

功能码名称参数详细说明设定范围缺省值更改序号P0组基本功能组P0.00 速度控制模式选择0：V/F控制1：无PG矢量控制2：转矩控制（无PG矢量控制）0~2 0 ◎0.P0.01 运行指令通道0：键盘指令通道（LED熄灭）1：端子指令通道（LED闪烁）2：通讯指令通道（LED点亮）0~2 0 ◎ 1.P0.02 键盘及端子UP/DOWN设定0：有效，且变频器掉电存储1：有效，且变频器掉电不存储2：无效3：运行中有效，停机清零0~3 0 ○ 2.P0.03 最大输出频率10.00~400.00Hz 10.00~400.00 50.00Hz ◎ 3. P0.04 运行频率上限P0.05~P0.03（最大频率）P0.05~P0.03 50.00Hz ○ 4.P0.05 运行频率下限0.00 Hz~P0.04（运行频率上限）0.00~P0.04 0.00Hz ○ 5.P0.06 键盘设定频率0.00 Hz~P0.03（最大频率）0.00~P0.03 50.00Hz ○ 6.P0.07A频率指令选择0：键盘设定1：模拟量AI1设定2：模拟量AI2设定3：高速脉冲HDI设定4：简易PLC程序设定5：多段速运行设定6：PID控制设定7：远程通讯设定0~7 0 ○7.P0.08B频率指令选择0：模拟量AI1设定1：模拟量AI2设定2：高速脉冲HDI设定0~2 0 ○8.P0.09 B频率指令参考对象选择0：最大输出频率1：A频率指令0~1 0 ○9.P0.10设定源组合方式0：A1：B2：A+B3：Max（A，B）0~3 0 ○10.P0.11 加速时间0 0.1~3600.0s 0.1~3600.0 机型确定○11. P0.12 减速时间0 0.1~3600.0s 0.1~3600.0 机型确定○12.P0.13 运行方向选择0：默认方向运行1：相反方向运行2：禁止反转运行0~2 0 ◎13.P0.14 载波频率设定 1.0~15.0kHz 1.0~15.0 机型确定○14.P0.15 AVR功能选择0：无效1：全程有效2：只在减速时无效0~2 1 ○15.P0.16电机参数自学习0：无操作1：全面参数自学习2：静止参数自学习0~2 0 ◎16.P0.17 功能参数恢复0：无操作1：恢复缺省值2：清除故障档案0~2 0 ◎17.P1组起停控制组P1.00 起动运行方式0：直接起动1：先直流制动再起动2：转速追踪再起动0~2 0 ◎18.P1.01直接起动开始频率0.00~10.00Hz 0.00~10.00 1.50Hz ◎19.P1.02起动频率保持时间0.0~50.0s 0.0~50.0 0.0s ◎20.P1.03起动前制动电流0.0~150.0% 0.0~150.0 0.0% ◎21.P1.04起动前制动时间0.0~50.0s 0.0~50.0 0.0s ◎22.P1.05 加减速方式选择0：直线型1：保留0~1 0 ◎23.P1.06 停机方式选择0：减速停车1：自由停车0~1 0 ○24.P1.07 停机制动开始频率0.00~P0.03 0.00~P0.03 0.00Hz ○25.P1.08 停机制动等待时间0.0~50.0s 0.0~50.0 0.0s ○26.P1.09 停机直流制动电流0.0~150.0% 0.0~150.0 0.0% ○27.P1.10 停机直流制动时间0.0~50.0s 0.0~50.0 0.0s ○28.P1.11正反转死区时间0.0~3600.0s 0.0~3600.0 0.0s ○29.P1.12 运行频率低于频率下限动作（频率下限大于0有效）0：以频率下限运行1：停机2：休眠待机0~2 0 ◎30.P1.13 休眠唤醒延时时间0.0~3600.0s（P1.12为2有效）0.0~3600.0 0 ◎31.P1.14停电再起动选择0：禁止再起动1：允许再起动0~1 0 ○32.P1.15再起动等待时间0.0~3600.0s（P1.14为1有效）0.0~3600.0 0.0s ○33.P1.16上电时端子功能检测选择0：上电时端子运行命令无效1：上电时端子运行命令有效0~1 0 ○34.P1.17 保留保留◎35. P1.18 保留保留◎36. P1.19 保留保留◎37. P2组电机参数组P2.00 变频器类型0：G型机1：P型机0~1 机型设定◎38.P2.01 电机额定功率0.4~3000.0kW 0.4~3000.0 机型确定◎39.P2.02 电机额定频率10.00Hz~P0.03（最大频率）10.00~P0.03 50.00Hz ◎40.P2.03 电机额定转速0~36000rpm 0~36000 机型确定◎41. P2.04 电机额定电压0~800V 0~800 机型确定◎42. P2.05 电机额定电流0.8~6000.0A 0.8~6000.0 机型确定◎43. P2.06 电机定子电阻0.001~65.535Ω0.001~65.535 机型确定○44. P2.07 电机转子电阻0.001~65.535Ω0.001~65.535 机型确定○45.P2.08电机定、转子电感0.1~6553.5mH 0.1~6553.5 机型确定○46.P2.09电机定、转子互感0.1~6553.5mH 0.1~6553.5 机型确定○47.P2.10 电机空载电流0.1~6553.5A 0.1~6553.5 机型确定○48. P3组矢量控制功能组P3.00速度环比例增益10~100 0~100 20 ○49.P3.01速度环积分时间10.01~10.00s 0.01~10.00 0.50s ○50.P3.02 切换低点频率0.00Hz~P3.05 0.00~P3.05 5.00Hz ○51.P3.03速度环比例增益20~100 0~100 25 ○52.P3.04速度环积分时间20.01~10.00s 0.01~10.00 1.00s ○53.P3.05 切换高点频率P3.02~P0.03（最大频率）P3.02~P0.03 10.00Hz ○54.P3.06VC转差补偿系数50%~200% 50~200 100% ○55.P3.07 转矩上限设定0.0~200.0%（变频器额定电流）0.0~200.0G型机：150.0%P型机：120.0%○56.P3.08转矩设定方式选择0：键盘设定转矩（对应P3.09）1：模拟量AI1设定转矩2：模拟量AI2设定转矩3：高速脉冲HDI设定转矩4: 多段转矩设定5：远程通讯设定转矩（1~5：100%相对于2倍变频器额定电流）0~5 0 ○57.P3.09 键盘设定转矩-200.0%~200.0%（变频器额定电流）-200.0~200.0 50.0% ○58.P3.10上限频率设定源选择0：键盘设定上限频率（P0.04）1：模拟量AI1设定上限频率2：模拟量AI2设定上限频率3：高速脉冲HDI上限频率4：多段设定上限频率5：远程通讯设定上限频率（1~4：100%对应最大频率）0~5 0 ○59.P4组V/F控制功能组P4.00 V/F曲线设定0：直线V/F曲线1：多点V/F曲线2：1.3次幂降转矩V/F曲线3：1.7次幂降转矩V/F曲线4：2.0次幂降转矩V/F曲线0~4 0 ◎60.P4.01 转矩提升0.0%：（自动）0.1%~10.0% 0.0~10.0 0.0% ○61.P4.02 转矩提升截止0.0%~50.0%（相对电机额定频率）0.0~50.0 20.0% ◎62.P4.03 V/F频率点1 0.00Hz~P4.05 0.00~P4.05 0.00Hz ○63.P4.04 V/F电压点1 0.0%~100.0%（电机额定电压）0.0~100.0 00.0% ○64.P4.05 V/F频率点2 P4.03~P4.07 P4.03~P4.07 00.00Hz ○65.P4.06 V/F电压点2 0.0%~100.0%（电机额定电压）0.0~100.0 00.0% ○66.P4.07 V/F频率点3 P4.05~ P2.02（电机额定频率）P4.05~P2.02 00.00Hz ○67.P4.08 V/F电压点3 0.0%~100.0%（电机额定电压）0.0~100.0 0.0% ○68.P4.09 V/F转差补偿限定0.0~200.0% 0.0~200.0 0.0% ○69.P4.10 节能运行选择0：不动作1：自动节能运行0~1 0 ◎70.P4.11电机低频抑制振荡因子0~10 0~10 2 ○71.P4.12电机高频抑制振荡因子0~10 0~10 0 ○72.P4.13电机抑制振荡分界点0.00Hz~P0.03（最大频率）0.00~P0.03 30.00 Hz ○73.P5组输入端子组P5.00 HDI输入类型选择0：HDI为高速脉冲输入1：HDI为开关量输入0~1 0 ◎74.P5.01S1端子功能选择0~39 1 ◎75.P5.02S2端子功能选择0~39 4 ◎76.P5.03S3端子功能选择0~39 7 ◎77.P5.04S4端子功能选择0~39 0 ◎78.P5.05S5端子功能选择0~39 0 ◎79.P5.06S6端子功能选择0~39 0 ◎80.P5.07S7端子功能选择0~39 0 ◎81.P5.08HDI端子开关量输入功能选择0：无功能1：正转运行2：反转运行3：三线式运行控制4：正转寸动5：反转寸动6：自由停车7：故障复位8：运行暂停9：外部故障输入10：频率设定递增（UP）11：频率设定递减（DOWN）12：频率增减设定清除13：A设定与B设定切换14：（A+B）设定与A设定切换15：（A+B）设定与B设定切换16：多段速端子117：多段速端子218：多段速端子319：多段速端子420：多段速暂停21：加减速时间选择122：加减速时间选择223：简易PLC停机复位24：简易PLC暂停25：PID控制暂停26：摆频暂停（停在当前频率）27：摆频复位（回到中心频0~39 0 ◎82.率）28：计数器复位29：转矩控制禁止30：加减速禁止31：计数器触发32：频率增减设定暂时清除33~39：保留P5.09开关量滤波次数1~10 1~10 5 ○83.P5.10端子控制运行模式0：两线式控制11：两线式控制22：三线式控制13：三线式控制20~3 0 ◎84.P5.11端子UP/DOWN频率增量变化率0.01~50.00Hz/s 0.01~50.00 0.50Hz/s ○85.P5.12 AI1下限值-10.00V~10.00V -10.00~10.00 0.00V ○86.P5.13 AI1下限对应设定-100.0%~100.0% -100.0~100.0 0.0% ○87.P5.14 AI1上限值-10.00V~10.00V -10.00~10.00 10.00V ○88.P5.15 AI1上限对应设定-100.0%~100.0% -100.0~100.0 100.0% ○89.P5.16 AI1输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○90.P5.17 AI2下限值0.00V~10.00V 0.00~10.00 0.00V ○91.P5.18 AI2下限对应设定-100.0%~100.0% -100.0~100.0 0.0% ○92.P5.19 AI2上限值0.00V~10.00V 0.00~10.00 10.00V ○93.P5.20 AI2上限对应设定-100.0%~100.0% -100.0~100.0 100.0% ○94.P5.21 AI2输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○95.P5.22 HDI下限频率0.00kHz ~50.00kHz 0.00~50.00 0.00kHz ○96.P5.23 HDI下限频率对应设定-100.0%~100.0% -100.0~100.0 0.0% ○97.P5.24 HDI上限频率0.00kHz~50.00kHz 0.00~50.00 50.00kHz ○98.P5.25 HDI上限频率对应设定-100.0%~100.0% -100.0~100.0 100.0% ○99.P5.26 HDI频率输入滤波时间0.00s~10.00s 0.00~10.00 0.10s ○100.P6组输出端子组P6.00 HDO输出选择0：开路集电极高速脉冲输出1：开路集电极输出0~1 0 ○101.P6.01 HDO开路集电极输出选择0~20 1 ○102.P6.02 继电器1输出选择0~20 4 ○103.P6.03 继电器2输出选择0：无输出1：变频器运行中2：变频器正转运行中3：变频器反转运行中4：故障输出5：频率水平检测FDT输出6：频率到达7：零速运行中8：设定记数值到达9：指定记数值到达10：过载预报警11：简易PLC阶段完成12：简易PLC循环完成13：运行时间到达14：上限频率到达15：下限频率到达16：运行准备就绪17~20：保留0~20 0 ○104.P6.04 AO1输出选择0~10 0 ○105. P6.05 AO2输出选择0~10 0 ○106.P6.06 HDO开路集电极高速脉冲输出选择0：运行频率1：设定频率2：运行转速3：输出电流4：输出电压5：输出功率6：设定转矩7：输出转矩8：模拟AI1输入值9：模拟AI2输入值10：脉冲频率HDI输入值0~10 0 ○107.P6.07 AO1输出下限0.0%~100.0% 0.0~100.0 0.0% ○108.P6.08下限对应AO1输出0.00V ~10.00V 0.00~10.00 0.00V ○109.P6.09 AO1输出上限0.0%~100.0% 0.0~100.0 100.0% ○110.P6.10上限对应AO1输出0.00V ~10.00V 0.00~10.00 10.00V ○111.P6.11 AO2输出下限0.0%~100.0% 0.0~100.0 0.0% ○112.P6.12下限对应AO2输出0.00V ~10.00V 0.00~10.00 0.00V ○113.P6.13 AO2输出上限0.0%~100.0% 0.0~100.0 100.0% ○114.P6.14上限对应AO2输出0.00V ~10.00V 0.00~10.00 10.00V ○115.P6.15 HDO输出下限0.00%~100.0% 0.00~100.00 0.00% ○116.P6.16下限对应HDO输出0.000~ 50.00kHz 0.000~50.000 0.00kHz ○117.P6.17 HDO输出上限0.00%~100.0% 0.000~100.00 100.0% ○118.P6.18上限对应HDO输出0.0 ~ 50.00kHz 0.000~50.000 50.00kHz ○119.P7组人机界面组P7.00 用户密码0~65535 0~65535 0 ○120. P7.01 保留保留保留保留○121. P7.02 保留保留保留保留◎122.P7.03 QUICK/JOG键功能选择0：左移位键切换显示状态1：寸动运行2：正转反转切换3：清除UP/DOWN设定4：快速调试模式（按非出厂参数调试）0~4 0 ○123.P7.04 STOP/RST键停机功能选择0：只对键盘控制有效1：对键盘和端子控制同时有效2：对键盘和通讯控制同时有效3：对所有控制模式均有效0~3 0 ○124.P7.05 键盘显示选择0：外引键盘优先使能1：本机、外引键盘同时显示，只外引按键有效2：本机、外引键盘同时显示，只本机按键有效3：本机、外引键盘同时显示且按键均有效（两者为或的逻辑关系）0~3 0 ○125.P7.06 运行状态显示的参数选择10~0XFFFFBIT0：运行频率BIT1：设定频率（Hz闪烁）BIT2：母线电压BIT3：输出电压BIT4：输出电流BIT5：运行转速BIT6：线速度BIT7：输出功率0～0XFFFF 0X07FF ○ 1.BIT8：输出转矩BIT9：PID给定值BIT10：PID反馈值BIT11：输入端子状态BIT12：输出端子状态BIT13：转矩设定值BIT14：计数值BIT15：PLC及多段速当前段数P7.07 运行状态显示的参数选择20~0XFFFFBIT0：模拟量AI1值BIT1：模拟量AI2值BIT2：高速脉冲HDI频率BIT3：电机过载百分比BIT4：变频器过载百分比BIT5~15：保留0~0XFFFF 0 ○126.P7.08 停机状态显示的参数选择0~0XFFFFFBIT0：设定频率BIT1：母线电压BIT2：输入端子状态BIT3：输出端子状态BIT4：PID给定值BIT5：PID反馈值BIT6：模拟量AI1值BIT7：模拟量AI2值BIT8：高速脉冲HDI频率BIT9：PLC及多段速当前段数BIT10：转矩设定值BIT11~ BIT15：保留0~0XFFFF 0x00FF ○127.P7.09 转速显示系数0.1~999.9%机械转速=120*运行频率*P7.09/电机极对数0.1~999.9 100.0% ○128.P7.10线速度显示系数0.1~999.9%线速度=机械转速x P7.100.1~999.9 1.0% ○129.P7.11整流桥模块温度0~100.0℃●130.P7.12 逆变模块温度0~100.0℃●131. P7.13 软件版本●132.P7.14变频器额定功率0.4~3000.0kW 0.4~3000.0 机型确定●133.P7.15变频器额定电流0.0~6000.0A 0.0~6000.0 机型确定●134.P7.16本机累积运行时间0~65535h ●135.P7.17前两次故障类型●136.P7.18前一次故障类型●137.P7.19 当前故障类型0：无故障1：逆变单元U相保护（Out1）2：逆变单元V相保护（Out2）3：逆变单元W相保护（Out3）4：加速运行过电流（OC1）5：减速运行过电流（OC2）6：恒速运行过电流（OC3）7：加速运行过电压（OV1）8：减速运行过电压（OV2）9：恒速运行过电压（OV3）10：母线欠压故障（UV）11：电机过载（OL1）12：变频器过载（OL2）13：输入侧缺相（SPI）14：输出侧缺相（SPO）15：整流模块过热（OH1）16：逆变模块过热（OH2）●138.17：外部故障（EF）18：通讯故障（CE）19：电流检测故障（ItE）20：自学习故障（tE）21：EEPROM读写故障（EEP）22：PID反馈断线故障（PIDE）23：制动单元故障（bCE）24：厂家运行时间到达（END）25：过转矩故障（OL3）P7.20 当前故障运行频率●139.P7.21 当前故障输出电流●140.P7.22 当前故障母线电压●141.P7.23当前故障输入端子状态●142.P7.24当前故障输出端子状态●143.P8组增强功能组P8.00 加速时间1 0.1~3600.0s 0.1~3600.0 机型确定○144. P8.01 减速时间1 0.1~3600.0s 0.1~3600.0 机型确定○145. P8.02 加速时间2 0.1~3600.0s 0.1~3600.0 机型确定○146. P8.03 减速时间2 0.1~3600.0s 0.1~3600.0 机型确定○147. P8.04 加速时间3 0.1~3600.0s 0.1~3600.0 机型确定○148. P8.05 减速时间3 0.1~3600.0s 0.1~3600.0 机型确定○149. P8.06 寸动运行频率0.00~P0.03（最大频率）0.00~P0.03 5.00Hz ○150.P8.07 寸动运行加速时间0.1~3600.0s 0.1~3600.0 机型确定○151.P8.08 寸动运行减速时间0.1~3600.0s 0.1~3600.0 机型确定○152.P8.09 跳跃频率1 0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○153. P8.10 跳跃频率2 0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○154. P8.11 跳跃频率幅度0.00~P0.03（最大频率）0.00~P0.03 0.00Hz ○155.P8.12 摆频幅度0.0~100.0%（相对设定频率）0.0~100.0 0.0% ○156.P8.13 突跳频率幅度0.0~50.0%（相对摆频幅度）0.0~50.0 0.0% ○157.P8.14 摆频上升时间0.1~3600.0s 0.1~3600.0 5.0s ○158. P8.15 摆频下降时间0.1~3600.0s 0.1~3600.0 5.0s ○159.P8.16故障自动复位次数0~3 0~3 0 ○160.P8.17 故障自动复位间隔时间设置0.1~100.0s 0.1~100.0 1.0s ○161.P8.18 设定记数值P8.19~65535 P8.19~65535 0 ○162. P8.19 指定记数值0~P8.18 0~P8.18 0 ○163. P8.20 设定运行时间0~65535h 0~65535 65535h ○164.P8.21 FDT电平检测值0.00~ P0.03（最大频率）0.00~ P0.03 50.00Hz ○165.P8.22 FDT滞后检测值0.0~100.0%（FDT电平）0.0~100.0 5.0% ○166.P8.23 频率到达检出幅度0.0~100.0%（最大频率）0.0~100.0 0.0% ○167.P8.24 下垂控制0.00~10.00Hz 0.00~10.00 0.00Hz ○168.P8.25 制动阀值电压115.0~140.0%（标准母线电压）115.0~140.0 130.0%○169.（380V机型）115.0~140.0%（标准母线电压）（220V机型）115.0~140.0 120.0%P8.26 冷却散热风扇运行模式0：正常运行模式1：上电一直运行0~1 0 ○170.P8.27过调制功能选择0：过调制功能无效1：过调制功能有效0~1 0 ○171.P8.28 PWM选择0：PWM模式11：PWM模式22：PWM模式30~2 0 ◎172.P9组PID控制组P9.00PID给定源选择0：键盘给定（P9.01）1：模拟通道AI1给定2：模拟通道AI2给定3：脉冲频率给定（HDI）4：多段给定5：远程通讯给定0~5 0 ○173.P9.01键盘预置PID给定0.0%~100.0% 0.0~100.0 0.0% ○174.P9.02PID反馈源选择0：模拟通道AI1反馈1：模拟通道AI2反馈2：AI1+AI2反馈4：脉冲频率反馈（HDI）3：远程通讯反馈0~3 0 ○175.P9.03PID输出特性选择0：PID输出为正特性1：PID输出为负特性0~1 0 ○176.P9.04 比例增益（Kp）0.00~100.00 0.00~100.00 0.10s ○177. P9.05 积分时间（Ti）0.01~10.00s 0.01~10.00 0.10s ○178. P9.06 微分时间（Td）0.00~10.00s 0.00~10.00 0.00s ○179.P9.07 采样周期（T）0.00~100.00s 0.00~100.00 0.10s ○180.P9.08 PID控制偏差极限0.0~100.0% 0.0~100.0 0.0% ○181.P9.09 反馈断线检测值0.0~100.0% 0.0~100.0% 0.0% ○182.P9.10 反馈断线检测时间0.0~3600.0s 0.0~3600.0 1.0s ○183.PA组简易PLC及多段速控制组PA.00 简易PLC方式0：运行一次后停机1：运行一次后保持最终值运行2：循环运行0~2 0 ○184.PA.01 简易PLC记忆选择0：掉电不记忆1：掉电记忆0~1 0 ○185.PA.02 多段速0 -100.0~100.0% -100.0~100.0 0.0% ○186. PA.03 第0段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○187. PA.04 多段速1 -100.0~100.0% -100.0~100.0 0.0% ○188. PA.05 第1段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○189. PA.06 多段速2 -100.0~100.0% -100.0~100.0 0.0% ○190. PA.07 第2段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○191. PA.08 多段速3 -100.0~100.0% -100.0~100.0 0.0% ○192. PA.09 第3段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○193. PA.10 多段速4 -100.0~100.0% -100.0~100.0 0.0% ○194. PA.11 第4段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○195. PA.12 多段速5 -100.0~100.0% -100.0~100.0 0.0% ○196. PA.13 第5段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○197. PA.14 多段速6 -100.0~100.0% -100.0~100.0 0.0% ○198. PA.15 第6段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○199.PA.16 多段速7 -100.0~100.0% -100.0~100.0 0.0% ○200. PA.17 第7段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○201. PA.18 多段速8 -100.0~100.0% -100.0~100.0 0.0% ○202. PA.19 第8段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○203. PA.20 多段速9 -100.0~100.0% -100.0~100.0 0.0% ○204. PA.21 第9段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○205. PA.22 多段速10 -100.0~100.0% -100.0~100.0 0.0% ○206.PA.23第10段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○207.PA.24 多段速11 -100.0~100.0% -100.0~100.0 0.0% ○208.PA.25第11段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○209.PA.26 多段速12 -100.0~100.0% -100.0~100.0 0.0% ○210.PA.27第12段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○211.PA.28 多段速13 -100.0~100.0% -100.0~100.0 0.0% ○212.PA.29第13段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○213.PA.30 多段速14 -100.0~100.0% -100.0~100.0 0.0% ○214.PA.31第14段运行时间0.0~6553.5s（min）0.0~6553.5 0.0s ○215.PA.32 多段速15 -100.0~100.0% -100.0~100.0 0.0% ○216.PA.33第15段运行时间0.0~6553.5s（h）0.0~6553.5 0.0s ○217.PA.34简易PLC第0~7段的加减速时间选择0~0XFFFF 0~0XFFFF 0 ○218.PA.35简易PLC第8~15段的加减0~0XFFFF 0~0XFFFF 0 ○219.速时间选择PA.36 PLC再启动方式选择0：从第一段开始重新运行1：从中断时刻的阶段频率继续运行0~1 0 ◎220.PA.37 多段时间单位选择0：秒1：分钟0~1 0 ◎221.Pb组保护参数组Pb.00 输入缺相保护0：禁止1：允许0~1 1 ○222.Pb.01 输出缺相保护0：禁止1：允许0~1 1 ○223.Pb.02电机过载保护选择0：不保护1：普通电机（带低速补偿）2：变频电机（不带低速补偿）0~2 2 ◎224.Pb.03电机过载保护电流20.0%~120.0%（电机额定电流）20.0~120.0 100.0% ○225.Pb.04瞬间掉电降频点70.0~110.0%（标准母线电压）70.0~110.0 80.0% ○226.Pb.05瞬间掉电频率下降率0.00~P0.03（最大频率）0.00~P0.03 0.00Hz/s ○227.Pb.06 过压失速保护0：禁止1：允许0~1 1 ○228.Pb.07过压失速保护电压110~150% 110~150 130% ○229.Pb.08 自动限流水平50~200% 50~200 G型机：160%P型机：120%○230.Pb.09 限流时0.00~100.00Hz/s 0.00~100.00 10.00Hz/s ○231.频率下降率Pb.10 限流动作选择0：限流一直有效1：限流恒速时无效0~1 0 ○232.Pb.11过转矩动作选择（OL3）0：不检测1：运行中过转矩检出有效，检出后继续运行2：运行中过转矩检出有效，检出后报警（OL3）并停机3：恒速运行中过转矩检出有效，检出后继续运行4：恒速运行中过转矩检出有效，检出后报警（OL3）并停机0~4 1 ○233.Pb.12过转矩检出水平1.0%~200.0%（相对于变频器的额定电流）1.0~200.0G型机：150.0%P型机：120.0%○234.Pb.13过转矩检出时间0.1~60.0s 0.0~60.0 0.1s ○235.Pb.14 保留●236. Pb.15 保留●237. PC组串行通讯组PC.00 本机通讯地址0~247，0为广播地址0~247 1 ○238.PC.01通讯波特率设置0：1200BPS1：2400BPS2：4800BPS3：9600BPS4：19200BPS5：38400BPS0~5 4 ○239.PC.02数据位校验设置0:无校验（N，8，1）for RTU1:偶校验（E，8，1）for RTU0~5 1 ○240.CHF100A系列矢量通用型变频器功能码名称参数详细说明设定范围缺省值更改序号2:奇校验（O，8，1）for RTU3:无校验（N，8，2）for RTU4:偶校验（E，8，2）for RTU5:奇校验（O，8，2）for RTUPC.03 通讯应答延时0~200ms 0~200 5ms ○241.PC.04通讯超时故障时间0.0（无效），0.1~100.0s 0.0~100.0 0.0s ○242.PC.05 传输错误处理0：报警并自由停车1：不报警并继续运行2：不报警按停机方式停机（仅通讯控制方式下）3：不报警按停机方式停机（所有控制方式下）0~3 1 ○243.PC.06通讯处理动作选择LED个位0：写操作有回应1：写操作无回应LED十位0：通讯设定值掉电不存储1：通讯设定值掉电存储00~11 00 ○244.Pd组预留功能组PE组厂家功能组。

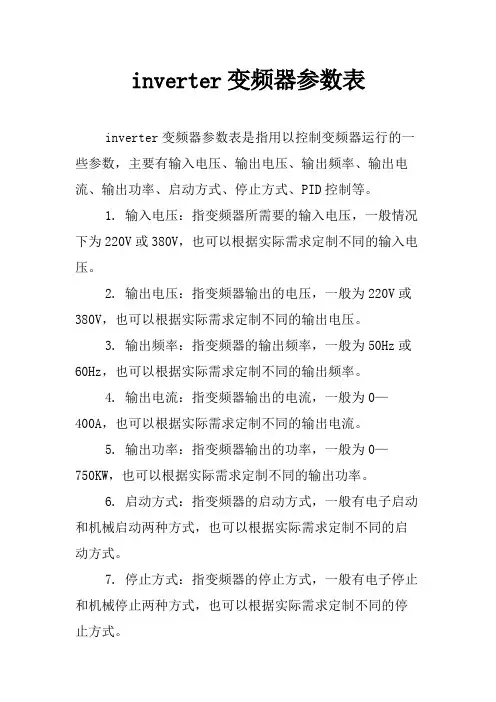

inverter变频器参数表
inverter变频器参数表是指用以控制变频器运行的一些参数，主要有输入电压、输出电压、输出频率、输出电流、输出功率、启动方式、停止方式、PID控制等。

1. 输入电压：指变频器所需要的输入电压，一般情况下为220V或380V，也可以根据实际需求定制不同的输入电压。

2. 输出电压：指变频器输出的电压，一般为220V或380V，也可以根据实际需求定制不同的输出电压。

3. 输出频率：指变频器的输出频率，一般为50Hz或60Hz，也可以根据实际需求定制不同的输出频率。

4. 输出电流：指变频器输出的电流，一般为0—
400A，也可以根据实际需求定制不同的输出电流。

5. 输出功率：指变频器输出的功率，一般为0—
750KW，也可以根据实际需求定制不同的输出功率。

6. 启动方式：指变频器的启动方式，一般有电子启动和机械启动两种方式，也可以根据实际需求定制不同的启动方式。

7. 停止方式：指变频器的停止方式，一般有电子停止和机械停止两种方式，也可以根据实际需求定制不同的停止方式。

8. PID控制：指变频器的PID控制，一般有自适应PID控制和固定PID控制两种方式，也可以根据实际需求定制不同的PID控制。

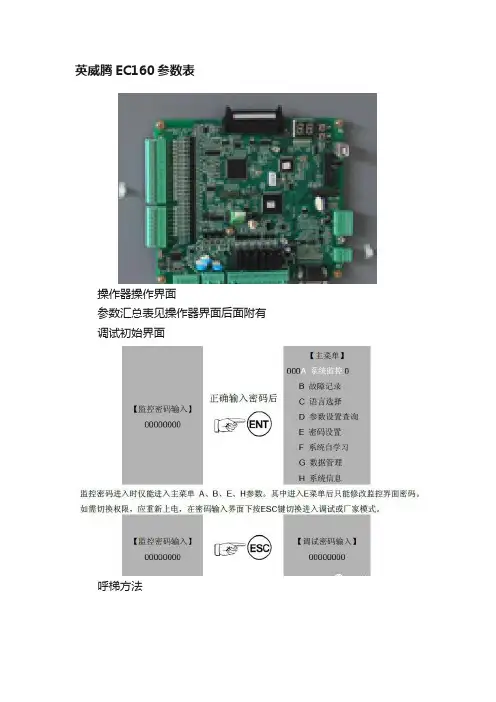

英威腾EC160参数表操作器操作界面参数汇总表见操作器界面后面附有调试初始界面呼梯方法呼梯与运行状态驱动状态主控制器状态轿厢控制器故障记录查询参数设置查询主控制器参数速度及减速距离电机参数编码器参数运行舒适感参数电梯保护参数通讯设置驱动器信息楼层设置楼层显示设置I/O控制板逻辑轿厢控制板逻辑并联及群控设置时间设置功能设置井道信息密码设置系统自学习数据管理系统信息简易操作器参数汇总表功能码名称参数范围及说明缺省值P0组：主机驱动控制P0.00 速度控制模式0：无PG矢量控制1：有PG矢量控制2：V/F控制1P0.01 电梯额定速度0.100～6.000m/s 1.750 P0.02 电梯最大速度0.100～P0.01m/s 1.750 P0.03 最大输出频率10.00～400.00Hz 27.80 P0.04 曳引轮直径100～2000mm 400 P0.05 减速比 1.00～100.00 1.00 P0.06 曳引绳悬挂比1～8 2P0.07 载波频率设定 1.0～16.0kHz 6.0P0.08 运行方向选择0：默认方向运行1：相反方向运行P0.09 电机自学习0：无操作1：旋转自学习2：静止自学习P0.10 井道自学习0：无操作1：井道自学习P0.11 轿厢称重自学习0：无操作1：轻载自学习2：满载自学习3：超载自学习P0.12 数据管理操作0：无操作1：控制器数据掉电保存2：恢复出厂值3：清除故障记录P0.13 备用0～2 0P0.14 备用0～65535 0P0.15 备用0～65535 0P1组：速度曲线调整P1.00 加加速1 0.001～1.000m/s3 0.350 P1.01 加加速2 0.001～10.000m/s3 0.350 P1.02 加速度0.001～1.000m/s2 0.700 P1.03 减减速1 0.001～10.000m/s3 0.350 P1.04 减减速2 0.001～10.000m/s3 0.350 P1.05 减速度0.001～1.000m/s2 0.700 P1.06 门区范围0～1000mm 200 P1.07 零速阀值0～0.050m/s 0.000 P1.08 提前开门低速阀值0～0.200m/s 0.050 P1.09 检修速度0～0.630m/s 0.200 P1.10 蠕动平层速度0～0.200m/s 0.030 P1.11 UPS运行速度0～1.000m/s 0.100 P1.12 返平层速度0～1.000m/s 0.200 P1.13 自学习速度0～1.000m/s 0.100 P1.14 平层精度调整0～100mm 50P1.15 保留0～65535 0P1.16 高速电流环比例系数0～65535 0P1.17 高速电流环积分时间0～65535 0P2组：电机参数P2.00 电机类型选择0：异步机1：同步机1P2.01 电机额定功率0.1～150.0kW 由机型决定P2.02 电机额定频率 3.00Hz～400.00 50.00P2.03 电机额定转速1～30000rpm 1440 P2.04 电机额定电压0～460V 380P2.05 电机额定电流0.1～1000.0A 由机型决定P2.06 电机定子电阻0.001～65.535Ω由机型决定P2.07 电机转子电阻0.001～65.535Ω由机型决定P2.08 电机定、转子电感0.1～6553.5mH 由机型决定P2.09 电机定、转子互感0.1～6553.5mH 由机型决定P2.10 电机空载电流0.01～655.35A 由机型决定P2.11 保留0～65535 0 P2.12 保留0～65535 0 P3组：编码器参数P3.00 编码器类型选择0：增量型编码器1：SIN/COS编码器2：UVW型编码器3：ENDAT编码器1P3.01 编码器分辨率1～10000 2048P3.02 编码器方向0：正向输入1：反向输入P3.03 低速编码器断线检测时间0.1～10.0s0.0：不检测1.0P3.04 高速编码器断线检测时间0.1～10.0s0.0：不检测1.0P3.05 编码器反向检测时间0.1～10.0s0.0：不检测1.0P3.06 磁极位置幅值增益0.50～1.50 1.00 P3.07 C相磁极偏置0～9999 395 P3.08 D相磁极偏置0～9999 395 P3.09 磁极初始位置0.00～360.00 0.00 P3.10 静止辨识电流10.0%～150.0% 50.0P3.11 脉冲计数方向0～70：计数值方向不变2：同步计数方向取反4：异步计数方向取反P3.12 1387编码器CD相线位0～655350：CD相正向检测1：CD相反向检测P4组：运行舒适感P4.00 ASR低速比例增益0～100 20P4.01 ASR低速积分时间0.01～10.00s 0.5P4.02 速度检测低速滤波次数0～8 0P4.03 切换低点频率0.00Hz～P4.07 2.00 P4.04 ASR高速比例增益0～100 20 P4.05 ASR高速积分时间0.01～10.00s 0.60P4.06 速度检测高速滤波次数0～8 0P4.07 切换高点频率P4.03～P0.03 5.00 P4.08 电流环比例系数P 0～65535 2000 P4.09 电流环积分系数I 0～65535 1000 P4.10 电流环滤波系数0～65535 1P4.11 驱动侧转差补偿50～200% 100 P4.12 制动侧转差补偿50～200% 100 P4.13 转矩上限设定0.0～200.0% 150.0P4.14 负载补偿动作0：不动作1：动作1P4.15 负载补偿时间0.000～5.000s 0.700 P4.16 负载补偿降低时间0.000～5.000s 0.300 P4.17 负载补偿比例增益0～100 30P4.18 负载补偿积分时间0.01～10.00s 0.16 P4.19 位置环APR比例增益0～100 0P4.20 位置环APR微分时间0.01～10.00s 0.01 P4.21 电流补偿系数-1000～4000 1500 P4.22 额定载重0～10000kg 1000P4.23 称重开关输入选择0：为开关量1：轿厢模拟量2：机房模拟量P4.24 称重补偿输入通道0：无补偿1：通讯输入2：端子输入P4.25 预转矩偏置0.0～100.0% 45.0 P4.26 制动侧偏置增益0.000～5.000 2.000 P4.27 驱动侧偏置增益0.000～5.000 2.000 P4.28 轿厢称重模拟量滤波0.00～0.50s 0.10 P4.29 机房称重模拟量滤波0.00～0.50s 0.10 P4.30 曲线平滑滤波时间0～20ms 6P4.31 监控输出选择0～65535 0P5组：电梯保护参数P5.00 输入缺相保护0：禁止保护1：一直保护2：运行中保护1P5.01 输出缺相保护0：禁止保护1：允许保护1P5.02 电机过载保护选择0：不保护1：普通电机2：变频电机2P5.03 电机过载保护电流20.0%～120.0% 100.0 P5.04 过载预警点20.0%～150.0% 130.0P5.05 过载预警选择0：相对电机额定电流，一直检测1：相对电机额定电流，恒速检测2：相对驱动额定电流，一直检测3：相对驱动额定电流，恒速检测P5.06 过载预警延迟时间0.0～30.0s 5.0 P5.07 故障自动复位次数0～3 3P5.08 故障复位间隔时间0.1～100.0s 5.0 P5.09 速度偏差保护值0.1%～50.0% 20.0 P5.10 速度偏差允许时间0.000～10.000s 0.500 P5.11 制动阀值电压320.0～750.0V 700.0 P5.12 斜坡撤电流延时0～65535ms 0P5.13 保留0～65535 0P6组：通讯设置(保留)P7组：控制器信息P7.00 年设置2000～2099 2010 P7.01 月日设置01.01～12.31 01.01 P7.02 时分设置00.00～23.59 12.00 P7.03 整流模块温度-20.0～100.0℃只读P7.04 逆变模块温度-20.0～100.0℃只读P7.05 DSP软件版本 1.00～9.99 只读P7.06 MCU软件版本 1.00～9.99 只读P7.07 FPGA软件版本 1.00～9.99 只读P7.08 轿厢板软件版本 1.00～9.99 只读P7.09 群控板软件版本 1.00～9.99 只读P7.10 变频器运行时间显示0～65535h 只读P7.11 变频器额定功率显示0.4～1200.0kW 只读P7.12 变频器额定电流显示0.1～2000.0A 只读A1组：楼层设置A1.00 呼梯控制方式0：全集选1：保留2：XPMA1.01 总楼层设置2～64 16 A1.02 地下层设置0～10 0 A1.03 消防迫降层设置0～A1.01 1 A1.04 泊梯层设置0～A1.01 1A1.05 返基站层设置0～A1.01 1A1.06 门锁检测层（保安层）0～A1.01 1A1.07 保安层开始时间0～2359 0A1.08 保安层终止时间0～2359 0A1.09 保留0～65535 0A2组：楼层显示A2.00 1楼显示内容0～9999 1617 A2.01 2楼显示内容0～9999 1618 A2.02 3楼显示内容0～9999 1619 A2.03 4楼显示内容0～9999 1620 A2.04 5楼显示内容0～9999 1621 A2.05 6楼显示内容0～9999 1622 A2.06 7楼显示内容0～9999 1623 A2.07 8楼显示内容0～9999 1624 A2.08 9楼显示内容0～9999 1625 A2.09 10楼显示内容0～9999 1716 …………A2.63 64楼显示内容0～9999 2220 H0组：主板输入点逻辑设置H0.00 主板逻辑设置1 0～255 255 H0.01 主板逻辑设置2 0～255 3H0.02 主板逻辑设置3 0～255 14 H0.03 主板逻辑设置4 0～255 0H0.04 保留0～255 0H0.05 保留0～255 0H1组：轿厢板输入点逻辑设置H1.00 前门逻辑设置1 0～255 152 H1.01 前门逻辑设置2 0～255 0H1.02 后门逻辑设置1 0～255 0H1.03 后门逻辑设置2 0～255 0H1.04 保留0～255 0H1.05 保留0～255 0H2组：前门停靠层H2.00 前门1～8层0～255 255 H2.01 前门9～16层0～255 255 H2.02 前门17～24层0～255 255 H2.03 前门25～32层0～255 255 H2.04 前门33～40层0～255 255 H2.05 前门41～48层0～255 255 H2.06 前门49～56层0～255 255 H2.07 前门57～64层0～255 255 H3组：后门停靠层H3.00 后门1～8层0～255 0H3.01 后门9～16层0～255 0H3.02 后门17～24层0～255 0H3.03 后门25～32层0～255 0H3.04 后门33～40层0～255 0H3.05 后门41～48层0～255 0H3.06 后门49～56层0～255 0H3.07 后门57～64层0～255 0H4组：前后门停靠层H4.00 前后门1～8层0～255 0H4.01 前后门9～16层0～255 0H4.02 前后门17～24层0～255 0H4.03 前后门25～32层0～255 0H4.04 前后门33～40层0～255 0H4.05 前后门41～48层0～255 0H4.06 前后门49～56层0～255 0H4.07 前后门57～64层0～255 0L0组：并联及群控设置L0.00 电梯组号0～10 0L0.01 上偏置楼层0～64 0L0.02 下偏置楼层0～64 0L0.03 并联基站0～64 0T0组：时间设置T0.00 开门到位延时0～500.0s 3.0 T0.01 保留0～500.0s 45.0 T0.02 返基站延时0～5000.0s 120.0 T0.03 空闲节能延时0～5000.0s 60.0 T0.04 抱闸打开延时0～5.000s 0.200 T0.05 抱闸闭合延时0～5.000s 0.400 T0.06 启动防颤延时0～5.000s 0.300 T0.07 方向撤消延时0～5.000s 0.200 T0.08 检修停车延时0～5.000s 0.300 T0.09 消防员运行延时0～5.000s 0.000 T0.10 到站钟延时0～5.000s 0.000 T0.11 热保护复位延时0～5000s 600 T0.12 提前开门延时0～5.000s 0T0.13 蠕动平层超时0～5.000s 0T0.14 速度给定延时0～5.000s 0.500 T0.15 抱闸电压切换延时0～5.000s 0T0.16 开门延时保持时间0～500.0s 30.0 T0.17 全程运行保护时间0～100.0s 45.0 T0.18 单层运行保护时间0～100.0s 45.0 T0.19 快车到站开门延时0～65535 0T0.20 光幕保持失效时间0～65535s 0T0.21 保留0～65535 0 …………T0.28 保留0～65535 0 F0组：功能设置F0.00 高低压检测0：只检测高压1：只检测低压2：高低压都检测2F0.01 手拉门使能0：无效1：不检测开关门到位信号开门后才能继续快车运行F0.02 关门输出延时0：关门到位后关门停止输出0.1～600.0s：关门到位后持续关门输出时间设为600时关门维持0.5F0.03 消防模式0：国内消防1：澳洲消防2：英国消防3：2012专用消防F0.04 双门关门输出条件0：门锁不通时双门一起输出关门1：关门到位后终止对应关门指令F0.05 并联外呼同层开门方式0：主副梯同开门1：主梯开门2：副梯开门F0.06 运行超时复位方式0：手动复位1：自返平层F0.07 轿内IND多功能定义0：原定义1：开门延时按钮2：前后门选择3：轿厢消防员输入1F0.08 防捣乱内指令限制0：无效1～5：轻载内指令限制个数F0.09 设定前后门类型0：双操纵厢模式(需设后门逻辑)1：单操纵厢模式1F0.10 消防输出0：消防迫降后输出1：消防迫降后仅在消防基站输出F0.11 本层内指令开门使能0：本层内指令不开门1：本层内指令开门F0.12 输入点LIN1多功能定义0～40240～2：保留3：中速下行强迫换速开关4：中速上行强迫换速开关5：高速下行强迫换速开关6：高速上行强迫换速开关7：下行限位8：上行限位9：保留10：检修信号11：检修上行按钮信号12：检修下行按钮信号13：上门区(后门开门检测)F0.13 输入点LIN2多功能定义14：下门区2515～16：保留17：锁梯信号18：驱动输出接触器触点检测19：抱闸接触器触点检测20：抱闸行程开关检测21：电机热保护22：消防联动输入23：保留24：满载信号25：超载信号26～27：保留F0.14 输入点LIN3多功能定义28：提前开门反馈3029：保留30：地震31～32：保留33：开门到位34：关门到位35：UPS输出检测36：双抱闸行程检测37：封星输出检测38：UCM输入信号39：第三抱闸行程检测40：保留F0.15 轿内输出点0～6553510 个位：定义DC01板的RDC端口或轿顶指令板的PAS对应的LED灯。

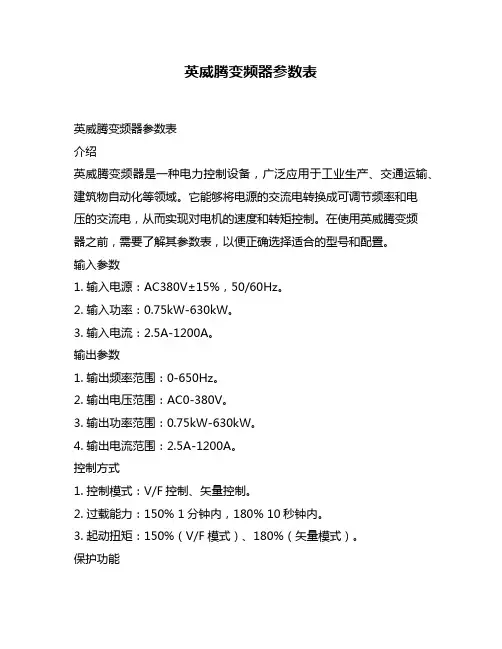

英威腾变频器参数表英威腾变频器参数表介绍英威腾变频器是一种电力控制设备，广泛应用于工业生产、交通运输、建筑物自动化等领域。

它能够将电源的交流电转换成可调节频率和电压的交流电，从而实现对电机的速度和转矩控制。

在使用英威腾变频器之前，需要了解其参数表，以便正确选择适合的型号和配置。

输入参数1. 输入电源：AC380V±15%，50/60Hz。

2. 输入功率：0.75kW-630kW。

3. 输入电流：2.5A-1200A。

输出参数1. 输出频率范围：0-650Hz。

2. 输出电压范围：AC0-380V。

3. 输出功率范围：0.75kW-630kW。

4. 输出电流范围：2.5A-1200A。

控制方式1. 控制模式：V/F控制、矢量控制。

2. 过载能力：150% 1分钟内，180% 10秒钟内。

3. 起动扭矩：150%（V/F模式）、180%（矢量模式）。

保护功能1. 过载保护。

2. 短路保护。

3. 缺相保护。

4. 过压保护。

5. 欠压保护。

6. 过热保护。

操作方式1. 控制面板：LED数字管显示屏，可设置参数、监测状态、故障诊断等。

2. 外部控制：支持RS485通讯接口、模拟量输入输出、数字输入输出等。

应用领域英威腾变频器广泛应用于以下领域：1. 工业生产：机床、风机、水泵、压缩机等设备的控制。

2. 交通运输：电梯、自动扶梯、轨道交通等设备的控制。

3. 建筑物自动化：空调系统、给排水系统等设备的控制。

总结英威腾变频器是一种功能强大的电力控制设备，具有多种参数和保护功能。

在选择和使用时，需要根据实际需求进行合理配置和操作，以确保其稳定可靠地运行。

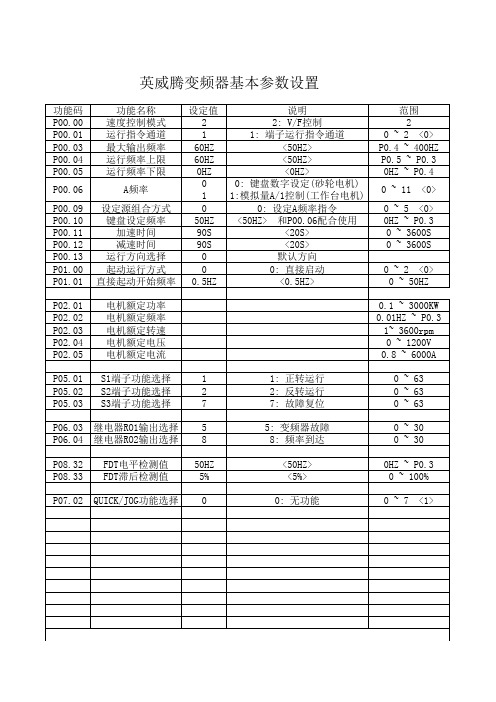

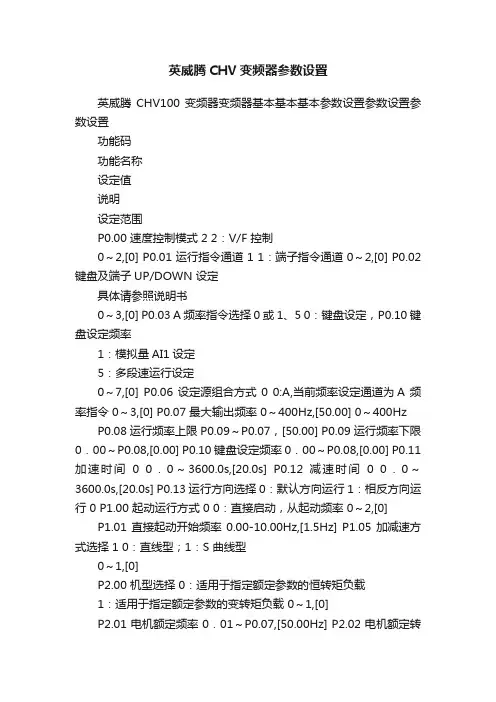

英威腾CHV变频器参数设置英威腾CHV100变频器变频器基本基本基本参数设置参数设置参数设置功能码功能名称设定值说明设定范围P0.00 速度控制模式 2 2：V/F 控制0～2,[0] P0.01 运行指令通道 1 1：端子指令通道 0～2,[0] P0.02 键盘及端子UP/DOWN 设定具体请参照说明书0～3,[0] P0.03 A 频率指令选择 0或1、5 0：键盘设定，P0.10键盘设定频率1：模拟量AI1设定5：多段速运行设定0～7,[0] P0.06 设定源组合方式0 0:A,当前频率设定通道为A 频率指令 0～3,[0] P0.07 最大输出频率 0～400Hz,[50.00] 0～400Hz P0.08 运行频率上限 P0.09～P0.07，[50.00] P0.09 运行频率下限0．00～P0.08,[0.00] P0.10 键盘设定频率 0．00～P0.08,[0.00] P0.11 加速时间0 0．0～3600.0s,[20.0s] P0.12 减速时间0 0．0～3600.0s,[20.0s] P0.13 运行方向选择 0：默认方向运行 1：相反方向运行 0 P1.00 起动运行方式 0 0：直接启动，从起动频率 0～2,[0] P1.01 直接起动开始频率 0.00-10.00Hz,[1.5Hz] P1.05 加减速方式选择 1 0：直线型；1：S 曲线型0～1,[0]P2.00 机型选择 0：适用于指定额定参数的恒转矩负载1：适用于指定额定参数的变转矩负载 0～1,[0]P2.01 电机额定频率 0．01～P0.07,[50.00Hz] P2.02 电机额定转速 1～36000rpm,[1460rpm] P2.03 电机额定电压 0～460V,[380V] P2.04 电机额定电流 0．1～2000.0A,[机型设定] P5.01 通讯虚拟端子功能选择0～1,[0] P5.02 S1端子功能选择1 1：正转运行（FWD）0～55,[1] P5.03 S2端子功能选择 7 7：故障复位 0～55,[4] P6.04 继电器1输出选择 4 4：故障输出0～31,[3] P6.05 继电器2输出选择 7 7：频率水平检测FDT 到达0～31,[0]P8.25 FDT 电平检测值 0．00～P0.07,[50.00Hz] P8.26 FDT 滞后检测值0．0～100。

英威腾变频器变频恒压控制
恒压控制参数设置:
变频器参数设定;
P0、03=1
P0、06=15、00
P3、01=2
P5、01=1
P5、16=10、00
P6、02=4
恒压控制器参数设定:在刚上电倒计时没有结束时按F1才能修改参数。

F1=00
F2=01
F3=00
F4=(压力设定值)用户要求的压力值如:1、5Kg就设定为1、5
F5= (压力上限)高于用户要求压力的1Kg如上的1、5Kg,F5设定为2、5Kg F6=00(控制器校零)比如现在F6显示的就是-2,此时就设定成00
F7=(压力校正)如果现在显示的压力与实际压力表显示的压力不一样用F7校成一样的。

F8=10、00
F9=15
注:变频恒压控制供水系统可以做到无人值守自动供水,用水量大时频率增高,用水量少时频率下降始终保持压力恒定,不会出现工频供水时用水量少时管道压力大爆管的可能,在用水量少时变频器低频率运行或休眠(停机)。

使用变频恒压供水后即节能又降低水泵的机械磨损。

由于此用户井深50米需要加装输出电抗器。

此电路为工频,变频两用控制,在变频器出现故障时可以用SA开关切换到工频运行解决零时用水问题。

待变频器修好后再切换到变频运行。
