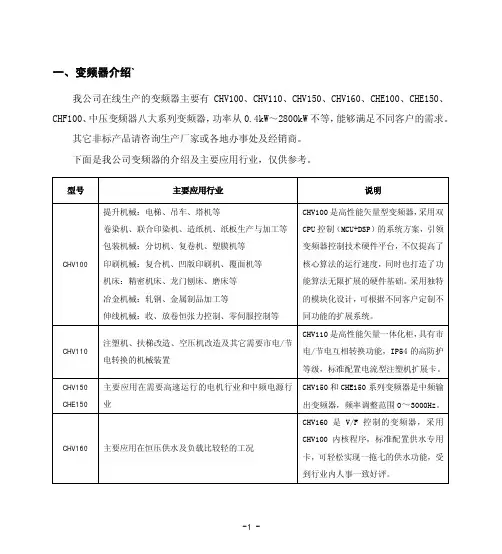

英威腾变频器常用知识.

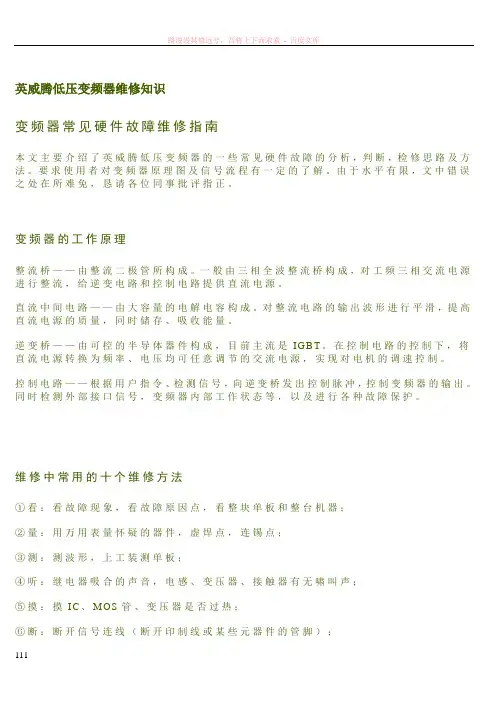

英威腾低压变频器维修知识变频器常见硬件故障维修指南本文主要介绍了英威腾低压变频器的一些常见硬件故障的分析，判断，检修思路及方法。

要求使用者对变频器原理图及信号流程有一定的了解。

由于水平有限，文中错误之处在所难免，恳请各位同事批评指正。

变频器的工作原理整流桥——由整流二极管所构成。

一般由三相全波整流桥构成，对工频三相交流电源进行整流，给逆变电路和控制电路提供直流电源。

直流中间电路——由大容量的电解电容构成。

对整流电路的输出波形进行平滑，提高直流电源的质量，同时储存、吸收能量。

逆变桥——由可控的半导体器件构成，目前主流是IG B T。

在控制电路的控制下，将直流电源转换为频率、电压均可任意调节的交流电源，实现对电机的调速控制。

控制电路——根据用户指令、检测信号，向逆变桥发出控制脉冲，控制变频器的输出。

同时检测外部接口信号，变频器内部工作状态等，以及进行各种故障保护。

维修中常用的十个维修方法①看：看故障现象，看故障原因点，看整块单板和整台机器；②量：用万用表量怀疑的器件，虚焊点，连锡点；③测：测波形，上工装测单板；④听：继电器吸合的声音，电感、变压器、接触器有无啸叫声；⑤摸：摸IC、MOS管、变压器是否过热；⑥断：断开信号连线（断开印制线或某些元器件的管脚）；⑦短：把某一控制信号短接到另一点；⑧压：由于板件虚焊或连接件松动，用手压紧后故障可能会消失；⑨敲：此办法对判断继电器是否动作有较好效果；⑩放：在拆卸单板或量电阻阻值前要先把电容的电放掉。

（注：下文所有测试数据结果均是由A P P A101型万用表测得。

）通电前的重要步骤判断主回路是否损坏。

用万用表二极管档，黑笔接“+”，红笔分别接R、S、T、U、V、W，如果值都为0.3－0.5V左右则说明整流、逆变的上桥是好的；反之，红笔接“—”，黑笔分别接R、S、T、U、V、W，如果值为0.3－0.5V左右说明整流、逆变的下桥也是好的。

如果所测值相差很大或是严重不平衡则说明模块某相已经损坏，此情况千万不可上电。

英威腾Goodrive 10系列变频器常用参数设定：一、参数设定相关功能键：该系列变频器参数共有三级菜单，在停机、运行或故障告警状态下按PRG/ESC键均可进入一级菜单，一级菜单界面中按方向键可以在各功能组中切换。

功能组代号含义如下：P00为基本功能组，P01为起停控制组，P02为电机参数组，P04为V/F控制组，P05为输入端子组，P06为输出端子组，P07为人机界面组，P08为增强功能组，P09为PID控制组，P10为多段速控制组，P11为保护参数组，P14为串行通迅功能组，P17为状态查看功能组。

一级菜单界面下按DATA/ENT键即可进入到二级菜单，二级菜单下按DATA/ENT键进入到三级菜单即参数值界面。

三级菜单状态下若参数值没有闪烁，表示该参数值暂不能修改，可能是因为该参数不可修改或在运行中不可修改。

参数值修改后按DATA/ENT健则进行参数值保存并自动返回到二级菜单中的下一个功能码。

参数值修改后若按PRG/ESC键则直接返回到二级菜单的当前功能码，而且修改后的参数不会进行保存。

面板上的QUICK/JOG键的功能由参数P07.02决定。

（注：RUN/TUNE灯亮表示运转中，闪烁表示参数设定中。

FWD/REV灯亮表示反转，灯灭表示正转。

LOCAL/REMOT灯亮表示处于远程控制状态，灯闪表示端子控制，灯灭表示键盘控制。

TRIP灯亮表示故障中，灯闪表示预报警状况中。

）二、控制回路端子功能：S1~S5：多功能输入端子。

其中的S5可以通过跳线J1切换成多功能输出端子Y。

ROA-ROC：继电器输出。

10V-AI-GND：模拟电位器用。

AI：模拟输入端，可通过跳线J3切换成0~10V或0~20mA输入。

（注：键盘电位器设定AI1的参数，AI端子设定AI2的参数。

）AO-GND：模拟输出。

485+/485-：485通讯端口。

三、常用参数：P00基本功能组：*1*P00.01：运转命令来源。

《0：键盘控制。

英威腾CHF100系列通用型变频器型号：CHF100－022G/030P －41 接线1.1设备的连接方式电源―――熔断器―――断路器―――变频器―――输出用交流电抗器―――变频电机1.2接线端子图 1.2.1主回路端子1.2.2控制回路端子1.3 控制回路连接 1.3.1 注意事项使用多芯屏蔽电缆或双绞线连接控制端子。

靠变频器一端的屏蔽电缆接地，应连接到变频器的接地端子PE。

布线时控制电缆远离主电路和强电线路20cm 以上，避免平行走线，采用垂直布线，以防止外部干扰引起变频器误动作。

1.3.2控制板端子说明功能指示灯数据确认键移位键停止键故障复位键2 操作2.1 操作面板说明2.1.1面板示意图2.1.2按键功能说明2.1.3指示灯说明123）数码显示区：5位LED显示，可显示设定频率、输出频率等各种监视数据以及报警代码2.2操作流程2.2.1参数设置三级菜单分别为：1、功能码组号（一级菜单）；2、功能码标号（二级菜单）；3、功能码设定值（三级菜单）；说明：在三级菜单操作时，可按PRG/ESC键或DATA/ENT键返回二级菜单。

两者的区别是：按DATA/ENT 键将设定参数存入控制板，然后再返回二级菜单，并自动转移到下一个功能码；按PRG/ESC 键则直接返回二级菜单，不存储参数，并保持停留在当前功能码。

举例：将功能码P1.01从00.00 Hz更改设定为01.05 Hz的示例。

三级菜单操作流程图在三级菜单状态下，若参数没有闪烁位，表示该功能码不能修改，可能原因有：1）该功能码为不可修改参数。

如实际检测参数、运行记录参数等；2）该功能码在运行状态下不可修改，且变频器当前处于运行状态，需停机后才能进行修改。

2.2.2故障复位变频器出现故障后，变频器会提示相关的故障信息。

可以通过键盘上的 STOP/RST 键或者端子功能（P5组）进行故障复位，变频器故障复位以后，处于待机状态。

如果变频器处于故障状态，不对其进行故障复位，则变频器处于运行保护状态，变频器无法运行。

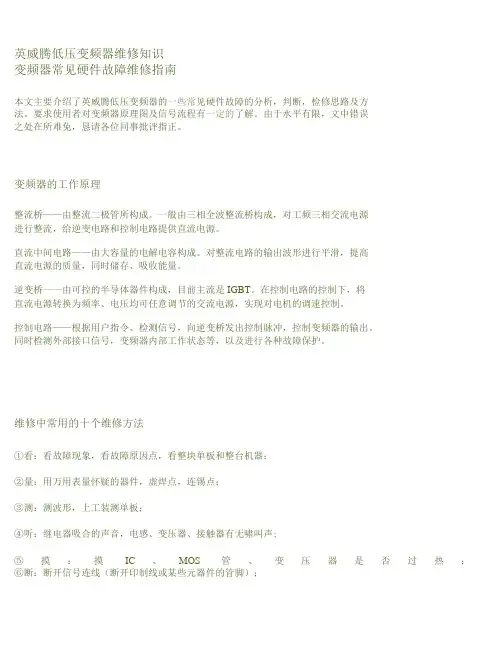

英威腾低压变频器维修知识变频器常见硬件故障维修指南本文主要介绍了英威腾低压变频器的一些常见硬件故障的分析，判断，检修思路及方法。

要求使用者对变频器原理图及信号流程有一定的了解。

由于水平有限，文中错误之处在所难免，恳请各位同事批评指正。

变频器的工作原理整流桥——由整流二极管所构成。

一般由三相全波整流桥构成，对工频三相交流电源进行整流，给逆变电路和控制电路提供直流电源。

直流中间电路——由大容量的电解电容构成。

对整流电路的输出波形进行平滑，提高直流电源的质量，同时储存、吸收能量。

逆变桥——由可控的半导体器件构成，目前主流是IGBT。

在控制电路的控制下，将直流电源转换为频率、电压均可任意调节的交流电源，实现对电机的调速控制。

控制电路——根据用户指令、检测信号，向逆变桥发出控制脉冲，控制变频器的输出。

同时检测外部接口信号，变频器内部工作状态等，以及进行各种故障保护。

维修中常用的十个维修方法①看：看故障现象，看故障原因点，看整块单板和整台机器；②量：用万用表量怀疑的器件，虚焊点，连锡点；③测：测波形，上工装测单板；④听：继电器吸合的声音，电感、变压器、接触器有无啸叫声;⑤摸：摸IC、MOS管、变压器是否过热；⑥断：断开信号连线（断开印制线或某些元器件的管脚）；⑦短：把某一控制信号短接到另一点；⑧压：由于板件虚焊或连接件松动，用手压紧后故障可能会消失;⑨敲：此办法对判断继电器是否动作有较好效果；⑩放：在拆卸单板或量电阻阻值前要先把电容的电放掉。

（注：下文所有测试数据结果均是由APPA101型万用表测得。

）通电前的重要步骤判断主回路是否损坏。

用万用表二极管档，黑笔接“+”，红笔分别接R、S、T、U、V、W,如果值都为0.3—0.5V左右则说明整流、逆变的上桥是好的；反之，红笔接“一”，黑笔分别接R、S、T、U、V、W,如果值为0.3—0.5V左右说明整流、逆变的下桥也是好的。

如果所测值相差很大或是严重不平衡则说明模块某相已经损坏，此情况千万不可上电。

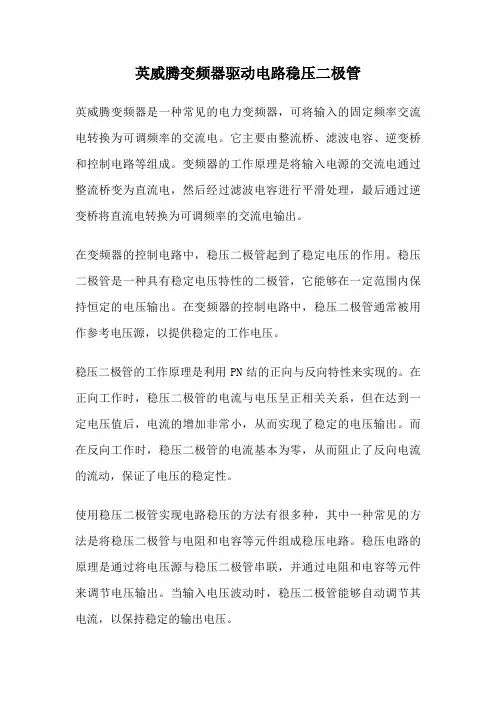

英威腾变频器驱动电路稳压二极管英威腾变频器是一种常见的电力变频器，可将输入的固定频率交流电转换为可调频率的交流电。

它主要由整流桥、滤波电容、逆变桥和控制电路等组成。

变频器的工作原理是将输入电源的交流电通过整流桥变为直流电，然后经过滤波电容进行平滑处理，最后通过逆变桥将直流电转换为可调频率的交流电输出。

在变频器的控制电路中，稳压二极管起到了稳定电压的作用。

稳压二极管是一种具有稳定电压特性的二极管，它能够在一定范围内保持恒定的电压输出。

在变频器的控制电路中，稳压二极管通常被用作参考电压源，以提供稳定的工作电压。

稳压二极管的工作原理是利用PN结的正向与反向特性来实现的。

在正向工作时，稳压二极管的电流与电压呈正相关关系，但在达到一定电压值后，电流的增加非常小，从而实现了稳定的电压输出。

而在反向工作时，稳压二极管的电流基本为零，从而阻止了反向电流的流动，保证了电压的稳定性。

使用稳压二极管实现电路稳压的方法有很多种，其中一种常见的方法是将稳压二极管与电阻和电容等元件组成稳压电路。

稳压电路的原理是通过将电压源与稳压二极管串联，并通过电阻和电容等元件来调节电压输出。

当输入电压波动时，稳压二极管能够自动调节其电流，以保持稳定的输出电压。

在英威腾变频器的控制电路中，稳压二极管常常起到了保护其他元件的作用。

由于稳压二极管能够稳定输出电压，它可以防止其他元件受到过高或过低的电压影响而损坏。

此外，稳压二极管还可以提供稳定的参考电压，用于控制电路的正常工作。

英威腾变频器驱动电路中的稳压二极管起到了稳定电压的重要作用。

通过稳压二极管的工作原理和稳压电路的设计，变频器能够实现稳定的电路输出，保护其他元件的正常工作。

稳压二极管的应用使得英威腾变频器具有更高的稳定性和可靠性，为用户提供了更好的使用体验。

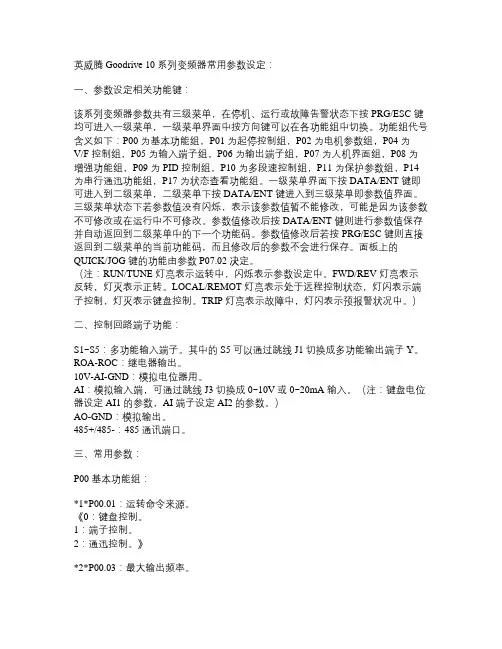

英威腾Goodrive 10系列变频器常用参数设定：一、参数设定相关功能键：该系列变频器参数共有三级菜单，在停机、运行或故障告警状态下按PRG/ESC键均可进入一级菜单，一级菜单界面中按方向键可以在各功能组中切换。

功能组代号含义如下：P00为基本功能组，P01为起停控制组，P02为电机参数组，P04为V/F控制组，P05为输入端子组，P06为输出端子组，P07为人机界面组，P08为增强功能组，P09为PID控制组，P10为多段速控制组，P11为保护参数组，P14为串行通迅功能组，P17为状态查看功能组。

一级菜单界面下按DATA/ENT键即可进入到二级菜单，二级菜单下按DATA/ENT键进入到三级菜单即参数值界面。

三级菜单状态下若参数值没有闪烁，表示该参数值暂不能修改，可能是因为该参数不可修改或在运行中不可修改。

参数值修改后按DATA/ENT健则进行参数值保存并自动返回到二级菜单中的下一个功能码。

参数值修改后若按PRG/ESC键则直接返回到二级菜单的当前功能码，而且修改后的参数不会进行保存。

面板上的QUICK/JOG键的功能由参数P07.02决定。

（注：RUN/TUNE灯亮表示运转中，闪烁表示参数设定中。

FWD/REV灯亮表示反转，灯灭表示正转。

LOCAL/REMOT灯亮表示处于远程控制状态，灯闪表示端子控制，灯灭表示键盘控制。

TRIP灯亮表示故障中，灯闪表示预报警状况中。

）二、控制回路端子功能：S1~S5：多功能输入端子。

其中的S5可以通过跳线J1切换成多功能输出端子Y。

ROA-ROC：继电器输出。

10V-AI-GND：模拟电位器用。

AI：模拟输入端，可通过跳线J3切换成0~10V或0~20mA输入。

（注：键盘电位器设定AI1的参数，AI端子设定AI2的参数。

）AO-GND：模拟输出。

485+/485-：485通讯端口。

三、常用参数：P00基本功能组：*1*P00.01：运转命令来源。

《0：键盘控制。

英威腾变频器说明书
1:正转运行(FWD)2:反转运行(REV)
当运行指令通道为端子控制时,变频器的运行命令由上述端子功能给定.
3、:三线式运行控制
三线控制输入端子,具体参见P5.07三线制功能码介绍
4:正转寸动5:反转寸动
具体寸动频率和加减速时间参见P3.06~P3.08的说明。

6:自由停车
命令有效后,变频器立即封锁输出,电机停车过程不受变频器控制,对于大惯量负载且对停车时间没有要求时,建议采用该方式,该方式和P1.08所述自由停车含义相同。

外部故障复位功能,用于远距离故障复位,与键盘上的STOP/RST键功能相同。

8:运行暂停
20:多段速暂停
屏蔽多段速选择端子功能,使设定值维持在当前状态。

21、22:加减速时间选择端子1、2
通过此两个端子的状态组合来选择4组加减速时间:
32:频率增减设定暂时清零
当端子闭合时,可清除UP/DOWN设定的频率值,使各定频率恢复到由频率指令通道给定的频率,当端子断开时重新回到频率增减设定后的频率值。

33~39:保留
设置S1~S4,HDI端子采样的滤波时间。

在干扰大的情况下,应增大该参数,以防止误操作。

23:简易PLC复位
重新开始简易PLC过程,清除以前的PLC状态记忆信息。

24:简易PLC暂停
PLC在执行过程中程序暂停,以当前速度段一直运行,功能撤销后,简易PLC继续运行。

25:PID控制暂停
PID暂时失效,变频器维持当前频率输出
26:摆频暂停
变频器暂停在当前输出,功能撤销后,继续以当前频率开始摆频运行。

英威腾变频器常见疑问处理指南1.问题：变频器加减速太慢，如何加快答：减小加减速时间参数2.问题：CHF100A变频器转矩模式和速度模式可否切换，怎样切换答：将P0.00设为2，然后将其中一个S端子设为:29：转矩控制禁止，S端子断开时为转矩模式，闭合有效则为速度模式3.问题：变频器使用电位器调速，阻值需要多大答： 4.7（5）K-10KΩ，一般电位器即可。
