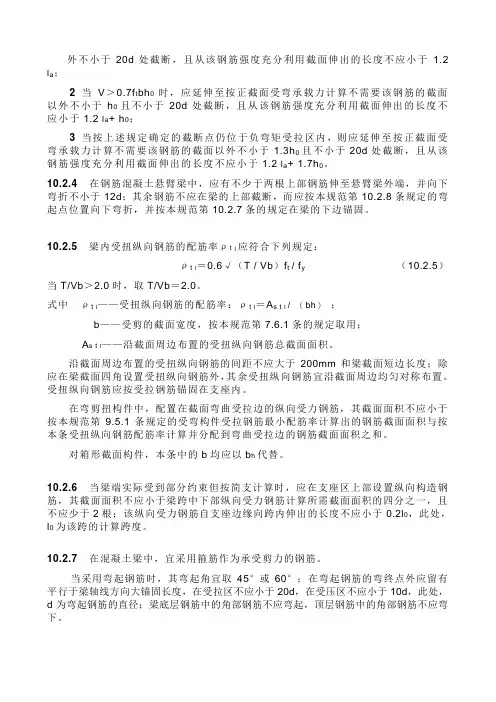

外不小于20d处截断，且从该钢筋强度充分利用截面伸出的长度不应小于 1.2 l a；2当V＞0.7f t bh0时，应延伸至按正截面受弯承载力计算不需要该钢筋的截面以外不小于h0且不小于20d处截断，且从该钢筋强度充分利用截面伸出的长度不应小于1.2 l a+ h0；3当按上述规定确定的截断点仍位于负弯矩受拉区内，则应延伸至按正截面受弯承载力计算不需要该钢筋的截面以外不小于1.3h0且不小于20d处截断，且从该钢筋强度充分利用截面伸出的长度不应小于1.2 l a+ 1.7h0。
10.2.4在钢筋混凝土悬臂梁中，应有不少于两根上部钢筋伸至悬臂梁外端，并向下弯折不小于12d；其余钢筋不应在梁的上部截断，而应按本规范第10.2.8条规定的弯起点位置向下弯折，并按本规范第10.2.7条的规定在梁的下边锚固。
10.2.5梁内受扭纵向钢筋的配筋率ρt l应符合下列规定：ρt l＝0.6√（T / Vb）f t / f y （10.2.5）当T/Vb＞2.0时，取T/Vb＝2.0。
式中ρt l——受扭纵向钢筋的配筋率：ρt l＝A s t l / （bh）；b——受剪的截面宽度，按本规范第7.6.1条的规定取用；A s t l——沿截面周边布置的受扭纵向钢筋总截面面积。
沿截面周边布置的受扭纵向钢筋的间距不应大于200mm和梁截面短边长度；除应在梁截面四角设置受扭纵向钢筋外，其余受扭纵向钢筋宜沿截面周边均匀对称布置。
受扭纵向钢筋应按受拉钢筋锚固在支座内。
在弯剪扭构件中，配置在截面弯曲受拉边的纵向受力钢筋，其截面面积不应小于按本规范第9.5.1条规定的受弯构件受拉钢筋最小配筋率计算出的钢筋截面面积与按本条受扭纵向钢筋配筋率计算并分配到弯曲受拉边的钢筋截面面积之和。
对箱形截面构件，本条中的b均应以b h代替。
10.2.6当梁端实际受到部分约束但按简支计算时，应在支座区上部设置纵向构造钢筋，其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的四分之一，且不应少于2根；该纵向受力钢筋自支座边缘向跨内伸出的长度不应小于0.2l0，此处，l0为该跨的计算跨度。

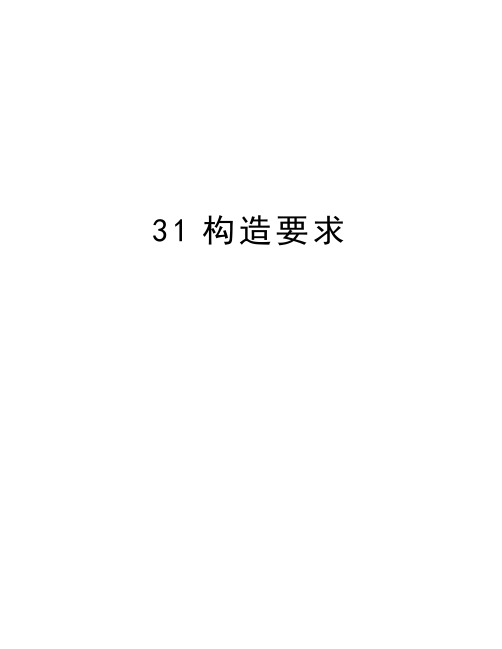

31构造要求第三章钢筋混凝土受弯构件截面上有弯矩和剪力共同作用，而轴力可以忽略不计的构件称为受弯构件。
梁和板是建筑工程中典型的受弯构件，也是应用最广泛的构件。
二者的区别仅在于，梁的截面高度一般大于截面宽度，而板的截面高度则远小于截面宽度。

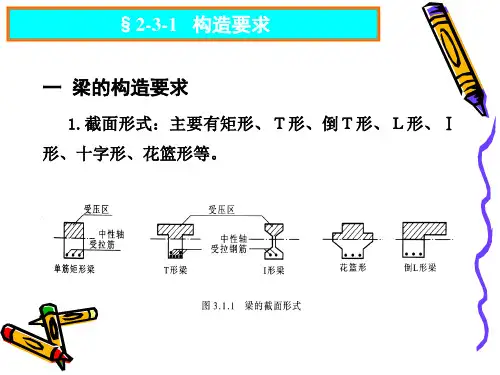

3.1 构造要求一、截面形式及尺寸梁的截面形式主要有矩形、Ｔ形、倒Ｔ形、Ｌ形、Ⅰ形、十字形、花篮形等（图3.1.1）。
其中，矩形截面由于构造简单，施工方便而被广泛应用。
Ｔ形截面虽然构造较矩形截面复杂，但受力较合理，因而应用也较多。
板的截面形式一般为矩形、空心板、槽形板等（图3.1.2）。
梁、板的截面尺寸必须满足承载力、刚度和裂缝控制要求，同时还应满足模数，以利模板定型化。
按刚度要求，根据经验，梁、板的截面高度不宜小于表3.1.1所列数值。
按模数要求，梁的截面高度h一般可取250、300…800、900、1000㎜等，h≤800mm时以50mm为模数，h＞800mm时以100mm为模数；矩形梁的截面宽度和T 形截面的肋宽b宜采用100、120、150、180、200、220、250mm，大于250mm时以50mm为模数。
梁适宜的截面高宽比h/b，矩形截面为2～3.5，T形截面为2.5～4。
表3.1.1 梁、板截面高跨比h/l0参考值注：表中l0为梁的计算跨度。
当l0≥9m时，表中数值宜乘以1.2。
按构造要求，现浇板的厚度不应小于表3.1.2的数值。
现浇板的厚度一般取为10mm的倍数，工程中现浇板的常用厚度为60mm、70mm、80mm、100mm、120mm。
表3.1.2 现浇板的最小厚度（mm）二、梁、板的配筋（1）梁的配筋梁中通常配置纵向受力钢筋、弯起钢筋、箍筋、架立钢筋等，构成钢筋骨架（图3.1.3），有时还配置纵向构造钢筋及相应的拉筋等。
①纵向受力钢筋根据纵向受力钢筋配置的不同，受弯构件分为单筋截面和双筋截面两种。
前者指只在受拉区配置纵向受力钢筋的受弯构件；后者指同时在梁的受拉区和受压区配置纵向受力钢筋的受弯构件。
混凝土梁板结构设计规范一、前言混凝土梁板结构是建筑领域中常见的结构形式，既能满足建筑物的承重要求，又能满足建筑物的空间要求。
本文将详细介绍混凝土梁板结构的设计规范，包括梁板结构的构造、材料要求、荷载计算、设计要求等方面。
二、梁板结构的构造混凝土梁板结构采用梁和板的组合形式，梁负责承受垂直荷载，板负责承受水平荷载。
梁和板之间采用钢筋焊接连接，钢筋的直径和数量应根据设计要求确定。
梁和板的截面形状和尺寸应根据荷载大小和建筑物的空间要求进行合理设计，同时应满足混凝土和钢筋的强度要求。
三、材料要求混凝土梁板结构中主要使用混凝土和钢筋两种材料，其材料要求如下：1.混凝土：混凝土应符合国家标准《普通混凝土技术规程》(GB 50152-2008)的要求，其强度等级应根据设计荷载和建筑物的高度确定。
混凝土的配合比应根据设计要求确定，同时应考虑混凝土的坍落度和流动性等性能指标。
2.钢筋：钢筋应符合国家标准《钢筋和钢筋焊接网技术规程》(GB/T 1499.2-2018)和《钢筋混凝土结构设计规范》(GB 50010-2010)的要求，其型号和直径应根据设计要求确定。
钢筋的强度等级应不低于混凝土的强度等级。
四、荷载计算荷载计算是混凝土梁板结构设计的关键环节，荷载计算应根据建筑物的使用功能、地理位置、气候条件等因素进行合理分析和计算。
1.常规荷载：常规荷载包括自重、楼层荷载、风荷载和地震荷载等。
自重和楼层荷载应根据建筑物的高度和结构形式进行计算，风荷载应根据建筑物所处地理位置和气候条件进行计算，地震荷载应根据建筑物所处地区的地震烈度和震源距离进行计算。
2.特殊荷载：特殊荷载包括雪荷载、水荷载、振动荷载等。
这些荷载应根据实际情况进行分析和计算。
五、设计要求混凝土梁板结构的设计要求包括以下几个方面：1.强度和稳定性：混凝土梁板结构应满足强度和稳定性的要求，即承载能力应不低于设计荷载。
2.变形和裂缝控制：混凝土梁板结构的变形和裂缝应控制在可接受范围内，以保证建筑物的正常使用和安全性。
梁配筋----梁的构造要求梁配筋----梁的构造要求1. 梁的钢筋配置，应符合下列各项要求：1）梁端计入受压钢筋的混凝土受压区高度和有效高度之比，一级不应大于0.25，二、三级不应大于0.35。
2）梁端截面的底面和顶面纵向钢筋配筋量的比值，除按计算确定外，一级不应小于0.5，二、三级不应小于0.3。
3）梁端箍筋加密区的长度、箍筋最大间距和最小直径应按下表采用，当梁端纵向受拉钢筋配筋率大于2％时，表中箍筋最小直径数值应增大2mm。
2. 梁的钢筋配置，尚应符合下列规定：1）梁端纵向受拉钢筋的配筋率不宜大于2.5％，不应超过2.75％（框架梁）。
面、底面的配筋，一、二级不应少于2ф14，且分别不应少于梁顶面、底面两端纵向配筋中较大截面面积的1／4；三、四级不应少于2ф12。
2）一、二、三级框架梁内贯通中柱的每根纵向钢筋直径，对框架结构不应大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20；对其他结构类型的框架不宜大于矩形截面柱在该方向截面尺寸的1／20，或纵向钢筋所在位置圆形截面柱弦长的1／20。
3）梁端加密区的箍筋肢距，一级不宜大于200mm和20倍箍筋直径的较大值，二、三级不宜大于250mm和20倍箍筋直径的较大值，四级不宜大于300mm3. 连梁纵向构造筋（腰筋）配筋要求1）连梁高度大于700时（LL按全截面考虑），腰筋直径不小于10mm，腰筋间距不大于200mm。
2）连梁高跨比不大于2.5时，梁腰筋面积配筋率不小于0.3%4. 梁的编号是否有误（LL、KL、L）大致判断方法如下：梁区分为框架梁（KL）、连梁（LL）、楼层梁（L）、悬挑梁（XL）；两端与剪力墙顺接(或夹角小于30°)、跨高比≤5时按LL；两端与剪力墙顺接、当跨高比>5时按KL；当跨高比>5时且内力包络图与LL相似时，亦可按LL；一端与剪力墙顺接（平行相连）、一端与剪力墙垂直或为梁支座按KL；两端与剪力墙垂直按L；两端均为梁支座时按L。

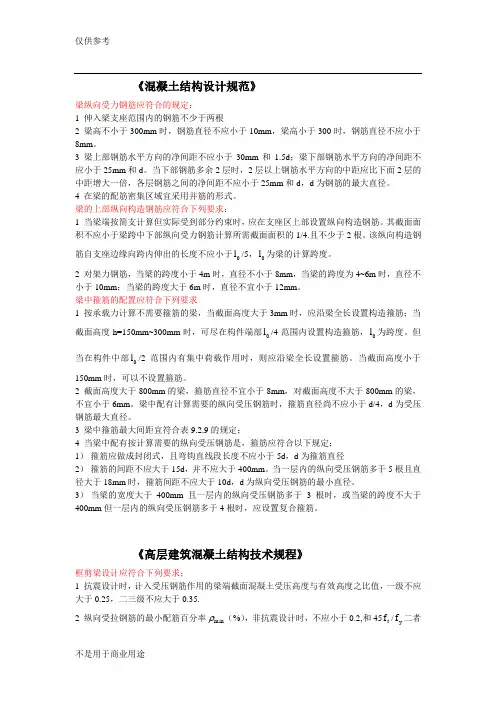

《混凝土结构设计规范》梁纵向受力钢筋应符合的规定：1 伸入梁支座范围内的钢筋不少于两根2 梁高不小于300mm 时，钢筋直径不应小于10mm ，梁高小于300时，钢筋直径不应小于8mm 。
3 梁上部钢筋水平方向的净间距不应小于30mm 和1.5d ；梁下部钢筋水平方向的净间距不应小于25mm 和d 。
当下部钢筋多余2层时，2层以上钢筋水平方向的中距应比下面2层的中距增大一倍，各层钢筋之间的净间距不应小于25mm 和d ，d 为钢筋的最大直径。
4 在梁的配筋密集区域宜采用并筋的形式。
梁的上部纵向构造钢筋应符合下列要求：1 当梁端按简支计算但实际受到部分约束时，应在支座区上部设置纵向构造钢筋。
其截面面积不应小于梁跨中下部纵向受力钢筋计算所需截面面积的1/4.且不少于2根。
该纵向构造钢筋自支座边缘向跨内伸出的长度不应小于0l /5，0l 为梁的计算跨度。
2 对架力钢筋，当梁的跨度小于4m 时，直径不小于8mm ，当梁的跨度为4~6m 时，直径不小于10mm ；当梁的跨度大于6m 时，直径不宜小于12mm 。
梁中箍筋的配置应符合下列要求1 按承载力计算不需要箍筋的梁，当截面高度大于3mm 时，应沿梁全长设置构造箍筋；当截面高度h=150mm~300mm 时，可尽在构件端部0l /4范围内设置构造箍筋，0l 为跨度。
但当在构件中部0l /2范围内有集中荷载作用时，则应沿梁全长设置箍筋。
当截面高度小于150mm 时，可以不设置箍筋。
2 截面高度大于800mm 的梁，箍筋直径不宜小于8mm ，对截面高度不大于800mm 的梁，不宜小于6mm 。
梁中配有计算需要的纵向受压钢筋时，箍筋直径尚不应小于d/4，d 为受压钢筋最大直径。
3 梁中箍筋最大间距宜符合表9.2.9的规定；4 当梁中配有按计算需要的纵向受压钢筋是，箍筋应符合以下规定：1） 箍筋应做成封闭式，且弯钩直线段长度不应小于5d ，d 为箍筋直径2） 箍筋的间距不应大于15d ，并不应大于400mm 。
