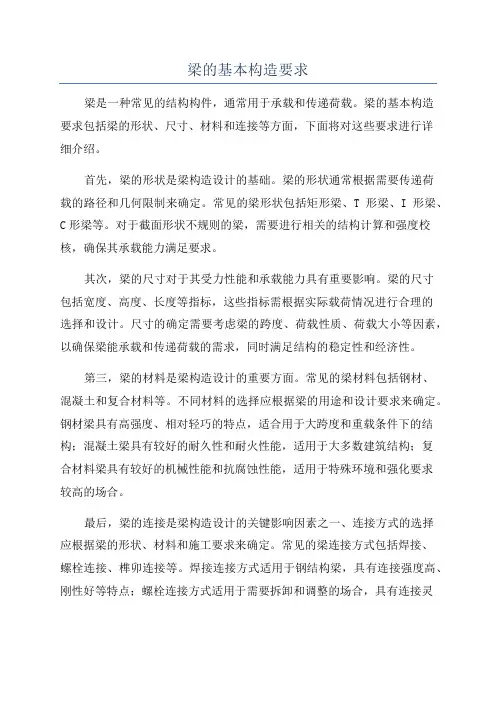

梁的基本构造要求
梁的基本构造要求梁是一种常见的结构构件，通常用于承载和传递荷载。
梁的基本构造要求包括梁的形状、尺寸、材料和连接等方面，下面将对这些要求进行详细介绍。
首先，梁的形状是梁构造设计的基础。
梁的形状通常根据需要传递荷载的路径和几何限制来确定。
常见的梁形状包括矩形梁、T形梁、I形梁、C形梁等。
对于截面形状不规则的梁，需要进行相关的结构计算和强度校核，确保其承载能力满足要求。
其次，梁的尺寸对于其受力性能和承载能力具有重要影响。
梁的尺寸包括宽度、高度、长度等指标，这些指标需根据实际载荷情况进行合理的选择和设计。
尺寸的确定需要考虑梁的跨度、荷载性质、荷载大小等因素，以确保梁能承载和传递荷载的需求，同时满足结构的稳定性和经济性。
第三，梁的材料是梁构造设计的重要方面。
常见的梁材料包括钢材、混凝土和复合材料等。
不同材料的选择应根据梁的用途和设计要求来确定。
钢材梁具有高强度、相对轻巧的特点，适合用于大跨度和重载条件下的结构；混凝土梁具有较好的耐久性和耐火性能，适用于大多数建筑结构；复合材料梁具有较好的机械性能和抗腐蚀性能，适用于特殊环境和强化要求较高的场合。
最后，梁的连接是梁构造设计的关键影响因素之一、连接方式的选择应根据梁的形状、材料和施工要求来确定。
常见的梁连接方式包括焊接、螺栓连接、榫卯连接等。
焊接连接方式适用于钢结构梁，具有连接强度高、刚性好等特点；螺栓连接方式适用于需要拆卸和调整的场合，具有连接灵活、易于施工的特点；榫卯连接方式适用于传统木结构和一些特殊工艺要求的梁结构。
总之，梁的基本构造要求包括形状、尺寸、材料和连接等方面。
合理的形状和尺寸设计可以确保梁具有良好的受力性能和承载能力；合适的材料选择可以满足梁在不同环境和荷载下的使用要求；恰当的连接方式可以确保梁的稳定性和结构完整性。
这些构造要求在梁的设计和施工中都需要予以充分考虑和满足，以确保梁的安全稳定运行。

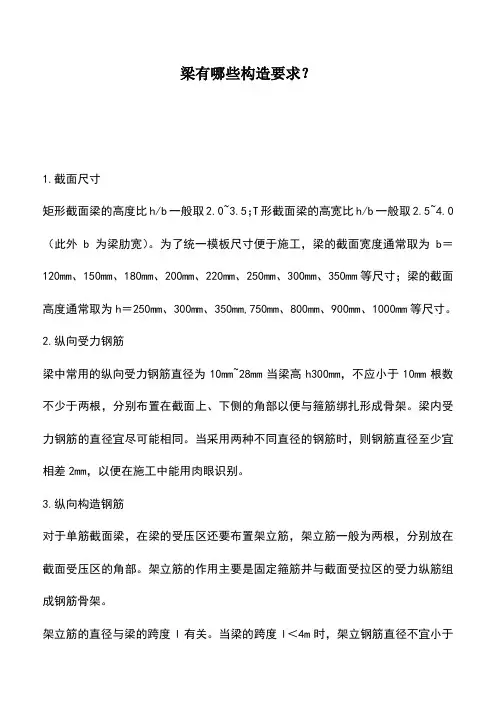

梁有哪些构造要求？
梁有哪些构造要求？
1.截面尺寸
矩形截面梁的高度比h/b一般取2.0~3.5；T形截面梁的高宽比h/b一般取2.5~4.0（此外b为梁肋宽）。
为了统一模板尺寸便于施工，梁的截面宽度通常取为b＝120mm、150mm、180mm、200mm、220mm、250mm、300mm、350mm等尺寸；梁的截面高度通常取为h＝250mm、300mm、350mm,750mm、800mm、900mm、1000mm等尺寸。
2.纵向受力钢筋
梁中常用的纵向受力钢筋直径为10mm~28mm当梁高h300mm，不应小于10mm根数不少于两根，分别布置在截面上、下侧的角部以便与箍筋绑扎形成骨架。
梁内受力钢筋的直径宜尽可能相同。
当采用两种不同直径的钢筋时，则钢筋直径至少宜相差2mm，以便在施工中能用肉眼识别。
3.纵向构造钢筋
对于单筋截面梁，在梁的受压区还要布置架立筋，架立筋一般为两根，分别放在截面受压区的角部。
架立筋的作用主要是固定箍筋并与截面受拉区的受力纵筋组成钢筋骨架。
架立筋的直径与梁的跨度l有关。
当梁的跨度l＜4m时，架立钢筋直径不宜小于
8mm；当梁的跨度l=4m~6m时，不宜小于10mm；当梁的跨度l＞6m时，不宜小于12mm。
如果在截面受压区也配置了受力钢筋则没有必要单独再设置架立筋。
当梁的腹板高度hw＞450mm时，在梁的两侧面沿高度应设置的纵向构造钢筋，每侧纵向构造钢筋（不包括梁上、下部受力钢筋及架立钢筋）的截面面积不应小于腹板截面面积bhw的0.1%，且其间距不宜大于200mm。

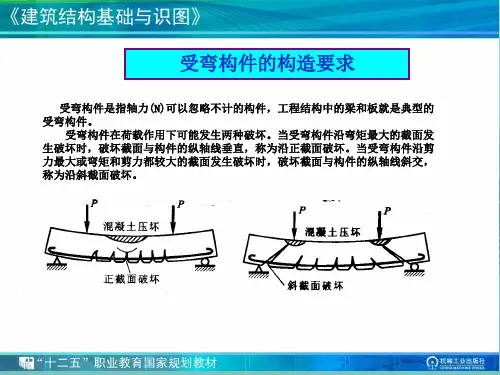

钢筋混凝土梁板结构构造要求
（2）内力包络图
将各种内力组合情况下的内力图，画在同一张图上，形 成内力叠合图，其外包线称为“内力包络图”。
11
分析以下两跨连续梁的弯矩包络图
Q=30kN G=30kN
2m
2m
2m
2m
2m
2m
12
Q=30kN G=30kN 2m 2m 2m 2m 2m 2m
Q=30kN G=30kN 2m 2m 2m 2m 2m 2m
梁高度h主-板的厚度h板) ×负载宽度L1＋梁侧 抹灰重量
主梁受到的集中活荷载设计值Ｑ主＝
板面活载设计值q板×负载面积L1×L2 8
模块5 结构设计计算
三、内力计算（求内力）
受弯构件所需要求的内力为M和V
计算方法：弹性法和塑性法
弹性法严谨，配筋量多。 塑性法经济，但易开裂，下列构件不能采用，
①直接承受动力荷载的结构； ②对裂缝宽度有较高要求的结构； ③重要部位的结构。
9
弹性法计算内力
10
（1）荷载的最不利组合
满布的恒荷载+最不利的活荷载布置 活荷载最不利的布置原则： 1）求某跨跨中最大正弯矩时，应在该跨布置活荷载，然 后隔跨布置活荷载； 2）求某支座最大负弯矩时，应在该支座左右两跨布置活 荷载，然后隔跨布置活荷载。 3）求某支座边最大剪力时，应在该支座左右两跨布置活 荷载，然后隔跨布置活荷载，与支座最大负弯矩的布置 相同。
力的作用。附加横向钢筋有附加箍筋（不少于2φ 6）和附 加吊筋（不少于2φ 12）两种类型，宜优先选用附加箍筋。
23
4）主梁与次梁相交处上部钢筋布置按下图：
计算主梁负筋时，单排筋h0=h－（55～60）mm，双排筋 h0=h－（80～90）mm 板受力负筋
将各种内力组合情况下的内力图，画在同一张图上，形 成内力叠合图，其外包线称为“内力包络图”。
11
分析以下两跨连续梁的弯矩包络图
Q=30kN G=30kN
2m
2m
2m
2m
2m
2m
12
Q=30kN G=30kN 2m 2m 2m 2m 2m 2m
Q=30kN G=30kN 2m 2m 2m 2m 2m 2m
梁高度h主-板的厚度h板) ×负载宽度L1＋梁侧 抹灰重量
主梁受到的集中活荷载设计值Ｑ主＝
板面活载设计值q板×负载面积L1×L2 8
模块5 结构设计计算
三、内力计算（求内力）
受弯构件所需要求的内力为M和V
计算方法：弹性法和塑性法
弹性法严谨，配筋量多。 塑性法经济，但易开裂，下列构件不能采用，
①直接承受动力荷载的结构； ②对裂缝宽度有较高要求的结构； ③重要部位的结构。
9
弹性法计算内力
10
（1）荷载的最不利组合
满布的恒荷载+最不利的活荷载布置 活荷载最不利的布置原则： 1）求某跨跨中最大正弯矩时，应在该跨布置活荷载，然 后隔跨布置活荷载； 2）求某支座最大负弯矩时，应在该支座左右两跨布置活 荷载，然后隔跨布置活荷载。 3）求某支座边最大剪力时，应在该支座左右两跨布置活 荷载，然后隔跨布置活荷载，与支座最大负弯矩的布置 相同。
力的作用。附加横向钢筋有附加箍筋（不少于2φ 6）和附 加吊筋（不少于2φ 12）两种类型，宜优先选用附加箍筋。
23
4）主梁与次梁相交处上部钢筋布置按下图：
计算主梁负筋时，单排筋h0=h－（55～60）mm，双排筋 h0=h－（80～90）mm 板受力负筋

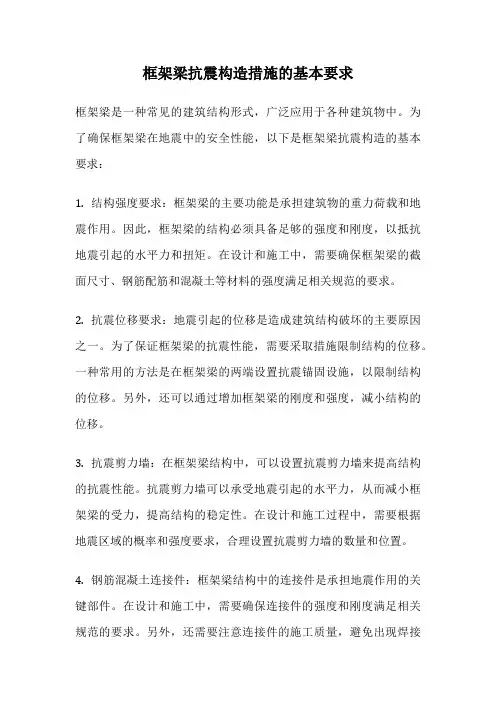

框架梁及梁的构造要求

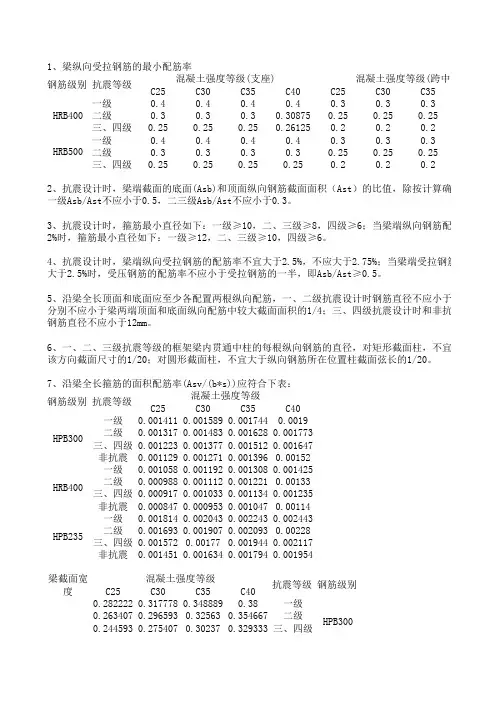

C25C30C35C40C25C30C35一级0.40.40.40.40.30.30.3二级0.30.30.30.308750.250.250.25三、四级0.250.250.250.261250.20.20.2一级0.40.40.40.40.30.30.3二级0.30.30.30.30.250.250.25三、四级0.250.250.250.250.20.20.2C25C30C35C40一级0.0014110.0015890.0017440.0019二级0.0013170.0014830.0016280.001773三、四级0.0012230.0013770.0015120.001647非抗震0.0011290.0012710.0013960.00152一级0.0010580.0011920.0013080.001425二级0.0009880.0011120.0012210.00133三、四级0.0009170.0010330.0011340.001235非抗震0.0008470.0009530.0010470.00114一级0.0018140.0020430.0022430.002443二级0.0016930.0019070.0020930.00228三、四级0.0015720.001770.0019440.002117非抗震0.0014510.0016340.0017940.001954C25C30C35C400.2822220.3177780.3488890.38一级0.2634070.2965930.325630.354667二级0.2445930.2754070.302370.329333三、四级混凝土强度等级(支座)HRB400HRB5003、抗震设计时，箍筋最小直径如下：一级≥10，二、三级≥8，四级≥6；当梁端纵向钢筋配筋2%时，箍筋最小直径如下：一级≥12，二、三级≥10，四级≥6。

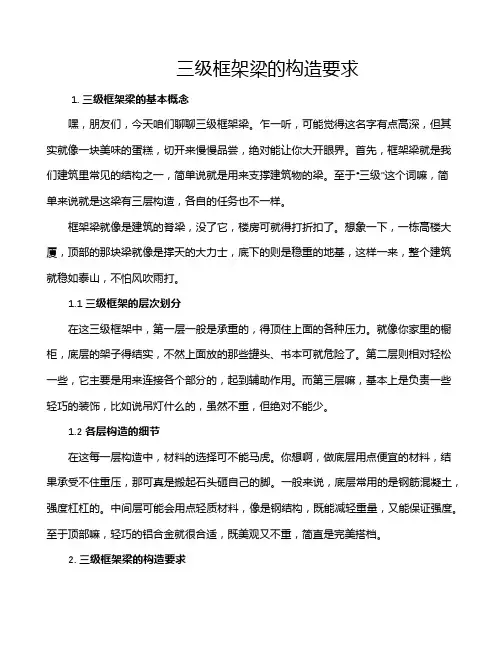

三级框架梁的构造要求
三级框架梁的构造要求1. 三级框架梁的基本概念嘿，朋友们，今天咱们聊聊三级框架梁。
乍一听，可能觉得这名字有点高深，但其实就像一块美味的蛋糕，切开来慢慢品尝，绝对能让你大开眼界。
首先，框架梁就是我们建筑里常见的结构之一，简单说就是用来支撑建筑物的梁。
至于“三级”这个词嘛，简单来说就是这梁有三层构造，各自的任务也不一样。
框架梁就像是建筑的脊梁，没了它，楼房可就得打折扣了。
想象一下，一栋高楼大厦，顶部的那块梁就像是撑天的大力士，底下的则是稳重的地基，这样一来，整个建筑就稳如泰山，不怕风吹雨打。
1.1 三级框架的层次划分在这三级框架中，第一层一般是承重的，得顶住上面的各种压力。
就像你家里的橱柜，底层的架子得结实，不然上面放的那些罐头、书本可就危险了。
第二层则相对轻松一些，它主要是用来连接各个部分的，起到辅助作用。
而第三层嘛，基本上是负责一些轻巧的装饰，比如说吊灯什么的，虽然不重，但绝对不能少。
1.2 各层构造的细节在这每一层构造中，材料的选择可不能马虎。
你想啊，做底层用点便宜的材料，结果承受不住重压，那可真是搬起石头砸自己的脚。
一般来说，底层常用的是钢筋混凝土，强度杠杠的。
中间层可能会用点轻质材料，像是钢结构，既能减轻重量，又能保证强度。
至于顶部嘛，轻巧的铝合金就很合适，既美观又不重，简直是完美搭档。
2. 三级框架梁的构造要求说到构造要求，那可是有讲究的。
首先，咱们得确保每一层的连接都要稳固。
想象一下，如果你搭了一个积木塔，底下的块不稳，那上面再高的层数也不管用。
为了确保这连接的稳固性，通常会使用一些高强度的螺栓或者焊接技术。
毕竟，安全第一，别让自己的“积木塔”一不小心倒下了。
2.1 材料的选择然后就是材料的选择了，这可得看得仔细。
用错材料，后果可不堪设想。
比如说，钢材的强度、抗拉能力得合乎标准，否则可能就会出现“折翅”的情况，哪怕是小小的应力也能把整个结构弄得岌岌可危。
还得考虑到环境因素，比如潮湿、温度变化等，这些都会对框架梁的使用寿命产生影响。

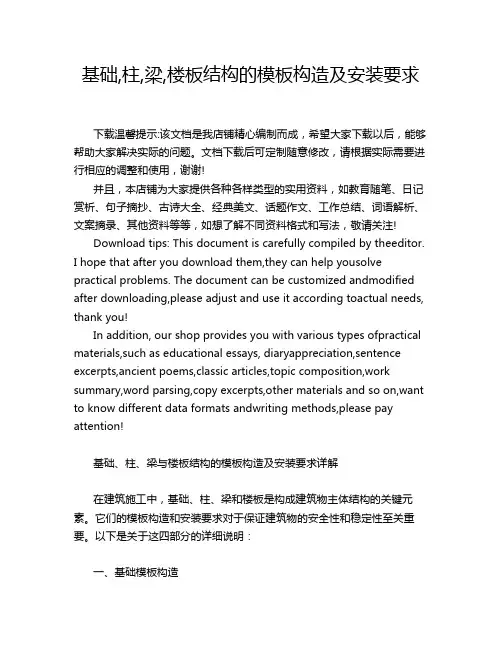

基础,柱,梁,楼板结构的模板构造及安装要求
基础,柱,梁,楼板结构的模板构造及安装要求下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!基础、柱、梁与楼板结构的模板构造及安装要求详解在建筑施工中，基础、柱、梁和楼板是构成建筑物主体结构的关键元素。

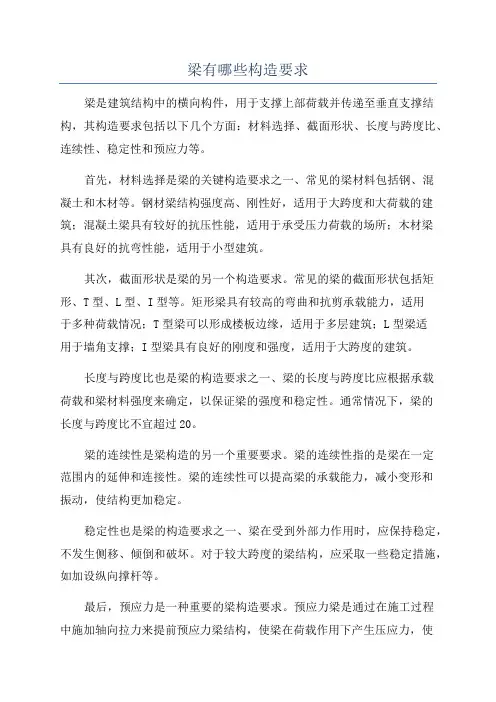

梁有哪些构造要求
梁有哪些构造要求梁是建筑结构中的横向构件，用于支撑上部荷载并传递至垂直支撑结构，其构造要求包括以下几个方面：材料选择、截面形状、长度与跨度比、连续性、稳定性和预应力等。
首先，材料选择是梁的关键构造要求之一、常见的梁材料包括钢、混凝土和木材等。
钢材梁结构强度高、刚性好，适用于大跨度和大荷载的建筑；混凝土梁具有较好的抗压性能，适用于承受压力荷载的场所；木材梁具有良好的抗弯性能，适用于小型建筑。
其次，截面形状是梁的另一个构造要求。
常见的梁的截面形状包括矩形、T型、L型、I型等。
矩形梁具有较高的弯曲和抗剪承载能力，适用于多种荷载情况；T型梁可以形成楼板边缘，适用于多层建筑；L型梁适用于墙角支撑；I型梁具有良好的刚度和强度，适用于大跨度的建筑。
长度与跨度比也是梁的构造要求之一、梁的长度与跨度比应根据承载荷载和梁材料强度来确定，以保证梁的强度和稳定性。
通常情况下，梁的长度与跨度比不宜超过20。
梁的连续性是梁构造的另一个重要要求。
梁的连续性指的是梁在一定范围内的延伸和连接性。
梁的连续性可以提高梁的承载能力，减小变形和振动，使结构更加稳定。
稳定性也是梁的构造要求之一、梁在受到外部力作用时，应保持稳定，不发生侧移、倾倒和破坏。
对于较大跨度的梁结构，应采取一些稳定措施，如加设纵向撑杆等。
最后，预应力是一种重要的梁构造要求。
预应力梁是通过在施工过程中施加轴向拉力来提前预应力梁结构，使梁在荷载作用下产生压应力，使梁材料能够更好地抵抗弯曲和变形。
预应力梁具有较高的承载能力和抗震能力，适用于大跨度和高层建筑。
综上所述，梁的构造要求包括材料选择、截面形状、长度与跨度比、连续性、稳定性和预应力等，每一项都对梁的质量和承载能力有着重要的影响。
在实际工程中，应根据具体情况综合考虑这些要求，确保梁能够满足设计要求并具有良好的结构性能。

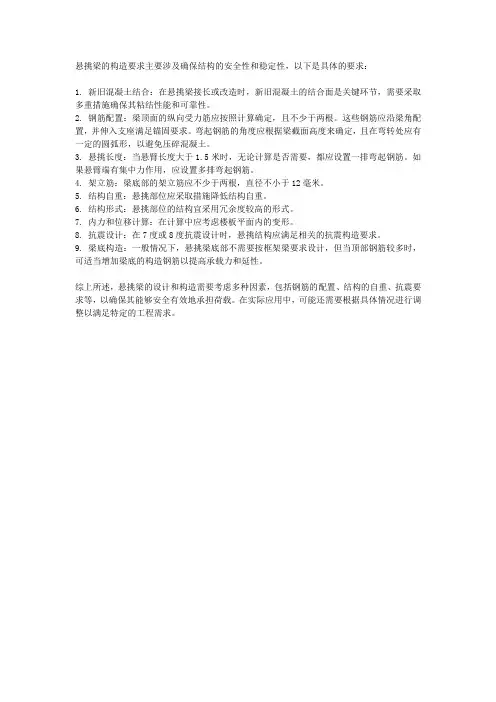

悬挑梁构造要求
悬挑梁的构造要求主要涉及确保结构的安全性和稳定性，以下是具体的要求：
1. 新旧混凝土结合：在悬挑梁接长或改造时，新旧混凝土的结合面是关键环节，需要采取多重措施确保其粘结性能和可靠性。
2. 钢筋配置：梁顶面的纵向受力筋应按照计算确定，且不少于两根。
这些钢筋应沿梁角配置，并伸入支座满足锚固要求。
弯起钢筋的角度应根据梁截面高度来确定，且在弯转处应有一定的圆弧形，以避免压碎混凝土。
3. 悬挑长度：当悬臂长度大于1.5米时，无论计算是否需要，都应设置一排弯起钢筋。
如果悬臂端有集中力作用，应设置多排弯起钢筋。
4. 架立筋：梁底部的架立筋应不少于两根，直径不小于12毫米。
5. 结构自重：悬挑部位应采取措施降低结构自重。
6. 结构形式：悬挑部位的结构宜采用冗余度较高的形式。
7. 内力和位移计算：在计算中应考虑楼板平面内的变形。
8. 抗震设计：在7度或8度抗震设计时，悬挑结构应满足相关的抗震构造要求。
9. 梁底构造：一般情况下，悬挑梁底部不需要按框架梁要求设计，但当顶部钢筋较多时，可适当增加梁底的构造钢筋以提高承载力和延性。
综上所述，悬挑梁的设计和构造需要考虑多种因素，包括钢筋的配置、结构的自重、抗震要求等，以确保其能够安全有效地承担荷载。
在实际应用中，可能还需要根据具体情况进行调整以满足特定的工程需求。

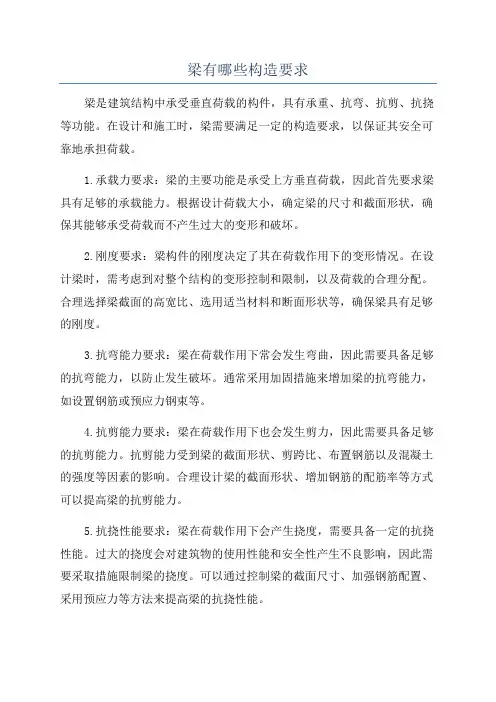

梁有哪些构造要求

梁有哪些构造要求梁是建筑结构中承受垂直荷载的构件，具有承重、抗弯、抗剪、抗挠等功能。
在设计和施工时，梁需要满足一定的构造要求，以保证其安全可靠地承担荷载。
1.承载力要求：梁的主要功能是承受上方垂直荷载，因此首先要求梁具有足够的承载能力。
根据设计荷载大小，确定梁的尺寸和截面形状，确保其能够承受荷载而不产生过大的变形和破坏。
2.刚度要求：梁构件的刚度决定了其在荷载作用下的变形情况。
在设计梁时，需考虑到对整个结构的变形控制和限制，以及荷载的合理分配。
合理选择梁截面的高宽比、选用适当材料和断面形状等，确保梁具有足够的刚度。
3.抗弯能力要求：梁在荷载作用下常会发生弯曲，因此需要具备足够的抗弯能力，以防止发生破坏。
通常采用加固措施来增加梁的抗弯能力，如设置钢筋或预应力钢束等。
4.抗剪能力要求：梁在荷载作用下也会发生剪力，因此需要具备足够的抗剪能力。
抗剪能力受到梁的截面形状、剪跨比、布置钢筋以及混凝土的强度等因素的影响。
合理设计梁的截面形状、增加钢筋的配筋率等方式可以提高梁的抗剪能力。
5.抗挠性能要求：梁在荷载作用下会产生挠度，需要具备一定的抗挠性能。
过大的挠度会对建筑物的使用性能和安全性产生不良影响，因此需要采取措施限制梁的挠度。
可以通过控制梁的截面尺寸、加强钢筋配置、采用预应力等方法来提高梁的抗挠性能。
6.可靠性要求：在设计梁结构时，需要考虑结构的可靠性。
通过确保设计的可行性、选择适当的安全系数、合理选用材料和制定适应的施工工艺，以保证梁结构的可靠性和安全性。
7.施工简便性要求：在梁的设计和施工过程中，需要考虑到施工的可行性和简便性。
选用适合施工现场条件的梁形式、合理设计构造连接等，以便在施工中能够有效地实施。
综上所述，梁的构造要求主要包括承载力、刚度、抗弯能力、抗剪能力、抗挠性能、可靠性和施工简便性等方面。
只有满足这些要求，梁才能够安全可靠地承担荷载，保证建筑结构的稳定和使用寿命。
