通信网络基础知识

17
固定电话网
长途网
18
固定电话网
无级网
19
固定电话网
本地网网路结构
• 本地电话网结构可分为：网状结构和二级网结构 • 网状网结构：端局间为网状连接 • 本地网中仅设置端局，各端局之间设置低呼损（≤1%呼损率）直达中继电路群，电路群组成网状网。各端局所属长途局设置低呼损（≤0.5%呼损率)直达中继电路群. • 适用于交换局数量小、各局交换机容量大的本地网。
ICP和ISP
提供信息服务提供接入服务
43
38
互联网基础知识
什么是路由器？
• 路由器是一种网络设备，构成了网络的骨干。
两大功能转发信息寻找路径
39
互联网基础知识
常用的名词释义 • PPP协议（点到点）是一种通讯协议，它具有错误检测、选择性压缩、远端地址协调等功能，使连线更加稳定，更容易上网，目前已经成为主流。
40
互联网基础知识
32
• TCP/IP体系结构中的协议及物理网络
TELNT FIP SMTP DNS 协议
应用层传输层网络层
TCP
UDP
IP 数据链路层
物理网络X.25 卫星网Fra bibliotek分组无线网
LAN
+物理层
33
电信网络基础知识
• 一、通信网络基础知识 • 二、固定电话网 • 三、OSI系统模型 • 四、互联网基础知识
34
互联网基础知识
•
现代社会，互联网越来越深入人类生活，给大家带来许多意想不到的改变和益处，支撑起互联网需要哪些关键要素？
——IP地址 ——TCP/IP协议 ——路由器
用户A
用户B

通信网络结构常识

3G

3G无线传输技术要求: 高速传输以支持多媒体业务室内环境至少2Mbit/s；室内外步行环境至少 384kbit/s ；室外车辆运动中至少 144kbit/s；卫星移动环境至少9.6kbit/s. 传输速率能够按需分配. 上下行链路能适应不对称需求

２．报文交换（原理）

Ａ：优点 a：报文以存储/转发方式通过交换机，输入输出电路的速率、
代码格式可以不同，很容易实现各种不同类型用户间的相互通信。 b：报文交换中没有电路接续过程，来自不同用户的报文可以在同一线路上以报文为单位实现时分多路复用，线路的利用率大大提高。 c：用户不需要叫通对方就可以发送报文，没有呼损，并可以节省通信终端操作人员的时间。同一报文可由交换机转发到许多不同的收信地点。
Ｂ：缺点 a ：电路接续时间较长，短报文通信效率低。

b：电路资源被通信双方占用，电路利用率低。 c：通信双方在信息传输速率、编码格式、同步方式、通信规程等方面应完全兼容，这就限制了各种不同速率、不同代码格式、不同通信规程的用户终端之间互通。基本思想就是“存储—转发”。假定用户甲有报文A，B和C 要发往乙用户时，甲用户不需要先接通乙用户之间的电路，而是先与连接甲的一中间节点接通，将报文A，B和C先存储下来；然后，分析报文提供的乙地址信息，根据地址信息接通下一个中间节点后，将报文A，B和C转发出去；如此进行下去直到将数据报文A，B和C发往乙用户。
时间 CDMA 码
码分多址是一种利用扩频技术所形成的不同的码序列实现的多址
方式.它不像FDMA、TDMA那样
把用户的信息从频率和时间上进行分离，它可在一个信道上同时传输多个用户的信息.其关键是信

通信网络基本知识

1.2.2 通信网的分类（10/ 19 ）
业务网介绍
数据网
广域网（WAN ：Wide Area Network)
覆盖范围：几公里~几千公里组成：
终端设备：计算机或各类终端；节点交换设备：节点交换机，功能包括组/拆信息传送单
元、路由选择、流量控制、网络的维护和管理…… 传送设备：集中器、复用器、调制解调器、线路。拓扑结构：骨干网络采用分布或网状结构；基层网与本地网采用树型或星型连接。
业务网介绍
电话网：
传输设备：分为本地回路与干线。
本地回路：连接电话局和客户楼群设备，多采用双绞线，新设
备多采用光缆；
干线：传送由很多用户产生的话务量，可采用双绞线、同轴电
缆、微波、卫星、光纤等。
1.2.2 通信网的分类（7/ 19 ）
❖ 业务网介绍
用户电报网：传输数字信息，属于非话业务
特点：采用500波特速率传输字符编码，传输效率较高，具有硬拷贝功能，且无需人员值守。
1.2.2 通信网的分类（16/ 19 ）
业务网介绍
移动式通信网
基本结构
大区制：以一个大功率、高天线的基站覆盖整个服务区；小区制（即蜂窝系统）：
将整个服务区划分为若干小区，小区的形状为正六边形，形似蜂窝，并在每一小区内设置一个小功率的仅能有效覆盖本小区的基站。
1.2.2 通信网的分类（17/ 19 ）
1.2 通信网
将若干需要通信的设备引至同一
地点，在该点设立交换设备
❖ 通信网概念的引入
1.2 通信网将各交换设备用线路相连以形成网络，可以实现更大范围的通信
❖ 通信网概念的引入
1.2 通信网
❖ 通信网概念的引入
定义：通信网就是在一定范围内以终端设备和交换设备为点，以传输设备为线，按一定顺序点线相连形成的有机组合的系统，它可以完成多个对多个用户间的通信。

电信网络专业(全)

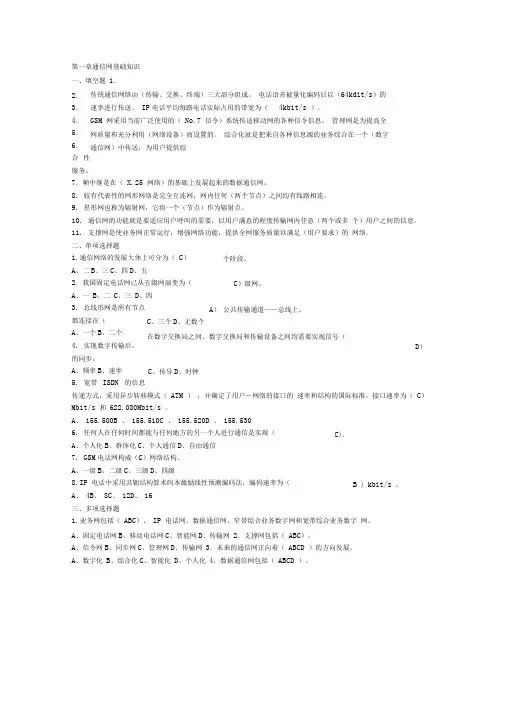

第一章通信网基础知识一、填空题 1．2． 3． 4． 5． 6．合性服务。

7．帧中继是在（ X.25 网络）的基础上发展起来的数据通信网。

8. 较有代表性的网形网络是完全互连网，网内任何（两个节点）之间均有线路相连。

9. 星形网也称为辐射网，它将一个（节点）作为辐射点。

10. 通信网的功能就是要适应用户呼叫的需要，以用户满意的程度传输网内任意（两个或多个）用户之间的信息。

11. 支撑网是使业务网正常运行，增强网络功能，提供全网服务质量以满足（用户要求）的网络。

二、单项选择题1.通信网络的发展大体上可分为（ C ） A 、二B 、三C 、四D 、五2．我国固定电话网已从五级网演变为（ A 、一 B 、二 C 、三 D 、四 3. 总线形网是所有节点都连接在（A 、一个B 、二个 4. 实现数字传输后，的同步。

A 、频率B 、速率 5. 宽带 ISDN 的信息传递方式，采用异步转移模式（ ATM ），并确定了用户－网络的接口的速率和结构的国际标准，接口速率为（ C ）Mbit/s 和 622.080Mbit/s 。

A 、 155.500B 、 155.510C 、 155.520D 、 155.530 6. 任何人在任何时间都能与任何地方的另一个人进行通信是实现（ A 、个人化B 、群体化C 、个人通信D 、自由通信 7. GSM 电话网构成（C ）网络结构。

A 、一级B 、二级C 、三级D 、四级8.IP 电话中采用共轭结构算术码本激励线性预测编码法，编码速率为（ A 、 4B 、 8C 、 12D 、 16三、多项选择题1.业务网包括（ ABC ）、 IP 电话网、数据通信网、窄带综合业务数字网和宽带综合业务数字网。

A 、固定电话网B 、移动电话网C 、智能网D 、传输网 2．支撑网包括（ ABC ）。

A 、信令网B 、同步网C 、管理网D 、传输网 3．未来的通信网正向着（ ABCD ）的方向发展。

通信基本知识

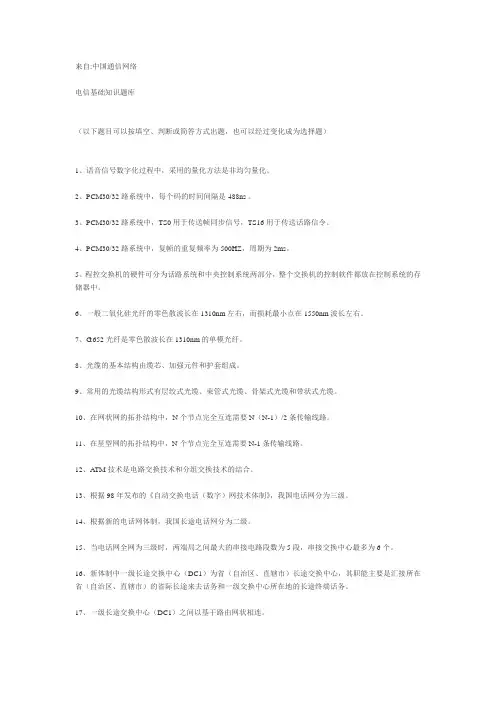

来自:中国通信网络电信基础知识题库（以下题目可以按填空、判断或简答方式出题，也可以经过变化成为选择题）1、语音信号数字化过程中，采用的量化方法是非均匀量化。

2、PCM30/32路系统中，每个码的时间间隔是488ns 。

3、PCM30/32路系统中，TS0用于传送帧同步信号，TS16用于传送话路信令。

4、PCM30/32路系统中，复帧的重复频率为500HZ，周期为2ms。

5、程控交换机的硬件可分为话路系统和中央控制系统两部分，整个交换机的控制软件都放在控制系统的存储器中。

6、一般二氧化硅光纤的零色散波长在1310nm左右，而损耗最小点在1550nm波长左右。

7、G.652光纤是零色散波长在1310nm的单模光纤。

8、光缆的基本结构由缆芯、加强元件和护套组成。

9、常用的光缆结构形式有层绞式光缆、束管式光缆、骨架式光缆和带状式光缆。

10、在网状网的拓扑结构中，N个节点完全互连需要N（N-1）/2 条传输线路。

11、在星型网的拓扑结构中，N个节点完全互连需要N-1 条传输线路。

12、A TM技术是电路交换技术和分组交换技术的结合。

13、根据98年发布的《自动交换电话（数字）网技术体制》，我国电话网分为三级。

14、根据新的电话网体制，我国长途电话网分为二级。

15、当电话网全网为三级时，两端局之间最大的串接电路段数为5段，串接交换中心最多为6个。

16、新体制中一级长途交换中心（DC1）为省（自治区、直辖市）长途交换中心，其职能主要是汇接所在省（自治区、直辖市）的省际长途来去话务和一级交换中心所在地的长途终端话务。

17、一级长途交换中心（DC1）之间以基干路由网状相连。

18、根据话务流量流向，二级长途交换中心（DC2）也可与非从属的一级长途交换中心DC1建立直达电路群。

19、一级长途交换中心DC1可以具有二级长途交换中心的职能。

20、本地网路由的选择顺序为：直达路由、迂回路由、最终路由。

21、数字本地网中，原则上端至端的最大串接电路数不超过3段。

通信网络基础知识ppt课件

.
2.光纤的性能指标
主要性能指标：衰减(传输损耗)、许可角、数值孔径、色散、光纤模式。
图5 NA值高低的区别。
数值孔径NA：表示一根特定的光纤网线容纳光信号能力。如图5
.
三、光纤的分类按照模数分：单模、多模；按照折射率分布分：跳变式光纤、渐变式光纤
.
1. 单模/多模（SMF：Single Mode Fibre）
• Fiberpon目前提供100M到10全系列光收发模块，用户可根据自己的网络需求选
择所需要的。
• 目前常规通用的光模块主要包括：光发送器，光接收器，Transceiver（光收发
一体模块）以及Transponder（光转发器）。
• Transceiver（光收发一体模块）
Transceiver的主要功能是实现光电/电光变换，包括光功率控制、调制发送，信号探测、IV转换以及限幅放大判决再生功能，此外还有些防伪信息查询、TX-disable等功能，常见的有：SIP9、SFF、SFP、 GBIC、XFP等。
Transponder（光转发器）
Transponder除了具有光电变换功能外，还集成了很多的信号处理功能，如：MUX/DEMUX、CDR、功能控制、性能量采集及监控等功能。常见的Transponder有：200/300pin，XENPAK，以及X2/XPAK等。
5
.
非对称模块：
所谓的非对称模块主要是指发射和接收的速率不一样，比如发射1.25G，接收155M。
⑵ 衰减；
⑶ 传播速度；
⑷ 直流回路电阻。
主要物理参数：⑴ 中心导体直径； ⑵ 屏蔽层的内外径；
⑶ 外部隔离材料的材质⑷ 最小弯曲半径。
.
2.同轴电缆的分类

14540电信基础知识

STM-1：比特率为155.520Mb/s STM-4：比特率为622.080Mb/s STM-16：比特率为2488.320Mb/s STM-64：比特率为9953.280Mb/s

波分复用系统定义
光波分复用（WDM）: 是在一根光纤中同时传输多波长光信号的一项技术。在发送端将不同波长的光信号组合在一起（复用），并耦合到光缆上的同一根光纤中进行传输，在接收端将组合波长的光信号分开（接复用），并作进一步处理，恢复出原信号后送入不同终端，因此，将此项技术成为光波分复用技术

ATM异步转移模式
F
F
传输
ATM复用
按信元头的标记识别信号
ATM交换
Inputs Payload Payload 56 77 Payload 754 Outputs Payload 104
Cell Queues
传输技术
SDH DWDM
SDH概念
光同步数字体系（SDH）传输网由SDH网络单元组成，在光纤线路或其他传输媒体上进行同步信息传输、复用、和交叉连接的网络。 SDH网络单元主要有：
电信运营商介绍
联通业务介绍（与电信、移动业务对比）
通信的发展
通信的发展源于人类的需求，1876年贝尔发明了电话机，一根电话线和两台电话机就可以构成两个人之间的通信，随着人们交往的增多，多方的通信需求促使交换机的产生，以满足语音通信的要求。数据传送使终端和交换机向数字化方向发展，而通信距离的增加引起了传输技术的革命，人们语音、数据和图象的综合要求使多媒体技术和互联网得以迅速崛起，形成今天通信业繁荣的局面。
采用CDMA技术的优点
系统容量大

语音激活技术扇区划分技术

电信网络(一) 通信网基础知识

图1-6 环形网示意图
吉林通信行业职业技能鉴定Байду номын сангаас心
另外,还有一种叫做线形网的网路结构,如图1-7所示,它与环形网不同的是首尾不相连,线形网通常用于SDH传输网中。
图1-7 线形网示意图
吉林通信行业职业技能鉴定中心
6.树形网树形网如图1-8所示。它可以看成是星形拓扑结构的扩展.在树形网中,节点按层次进行连接,信息交换主要在上, 下节点之间进行。树形结构主要用于用户接入网或用户线路网中。另外,主从网同步方式的时钟分配也采用树形结构。
吉林通信行业职业技能鉴定中心
从网络纵向分层的观点来看,可根据不同的功能将网络分解成多个功能层,上下层之间的关系为客户/服务者关系。网络的纵向分层结构也是网络演进的争论焦点.曾经普遍认可的开放系统互连(OSI)七层模型已显得太复杂,一些上层的存在受到了挑战。因此,应根据未来网络的发展趋势与功能需求进行更科学,更合理,更有效的分层。传递现代信息的网络是复杂的,从不同的角度来看,会对网络有不同的理解和描述。网络可以从功能上,逻辑上,物理实体和对用户服务的界面上等不同的角度和层次进行划分。为了客观和全面地描述信息基础设施网络结构,可以根据网络的结构特征采用垂直和水平的描述方法。垂直描述是从功能上将网络分为应用层,业务网和传输网(如图1-9所示),而水平描述是基于用户接入网络实际的物理连接划分的,可分为用户住地网,接入网和核心网,或局域网,城域网和广域网。
吉林通信行业职业技能鉴定中心
图1-9 现代通信网垂直观点的结构示意图
吉林通信行业职业技能鉴定中心
在垂直分层网总体结构中,应用层面表示各种信息应用。业务网层面表示传送各种信息的业务网；传送网层面表示支持业务网的传送手段和基础设施;支持网则可以支持全部三个层面的工作,提供保证网络有效正常运行的各种控制和管理能力,包括信令网,同步网和电信管理网。网络的分层域网络规范和具体实施方法无关,简化了网络规划和设计,各层的功能相对独立。因此,单独地设计和运行每一层网络需要比将整个网络作为单个实体设计和运行简单的多.随着信息服务多样化的发展及技术的演进,尤其是随着软交换等先进技术的出现,现代通信域支撑技术还会出现变化,如增加控制层等平面,而网络分层的变化将主要体现在应用层和业务层面上,网络的基础层即传送网将保持相对稳定。

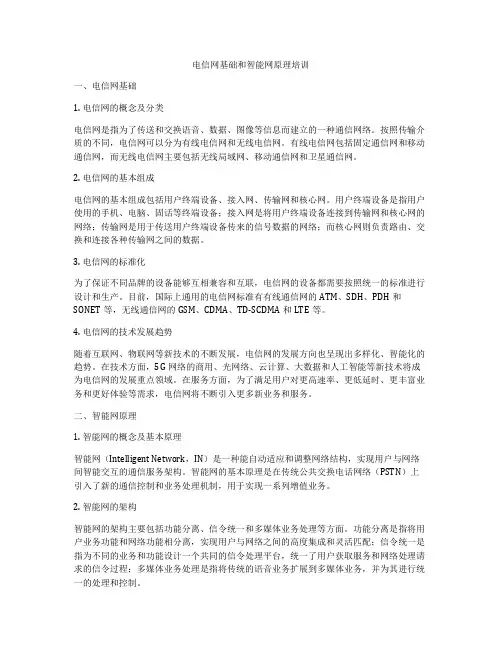

电信网基础和智能网原理培训

电信网基础和智能网原理培训一、电信网基础1. 电信网的概念及分类电信网是指为了传送和交换语音、数据、图像等信息而建立的一种通信网络。

按照传输介质的不同，电信网可以分为有线电信网和无线电信网。

有线电信网包括固定通信网和移动通信网，而无线电信网主要包括无线局域网、移动通信网和卫星通信网。

2. 电信网的基本组成电信网的基本组成包括用户终端设备、接入网、传输网和核心网。

用户终端设备是指用户使用的手机、电脑、固话等终端设备；接入网是将用户终端设备连接到传输网和核心网的网络；传输网是用于传送用户终端设备传来的信号数据的网络；而核心网则负责路由、交换和连接各种传输网之间的数据。

3. 电信网的标准化为了保证不同品牌的设备能够互相兼容和互联，电信网的设备都需要按照统一的标准进行设计和生产。

目前，国际上通用的电信网标准有有线通信网的ATM、SDH、PDH和SONET等，无线通信网的GSM、CDMA、TD-SCDMA和LTE等。

4. 电信网的技术发展趋势随着互联网、物联网等新技术的不断发展，电信网的发展方向也呈现出多样化、智能化的趋势。

在技术方面，5G网络的商用、光网络、云计算、大数据和人工智能等新技术将成为电信网的发展重点领域。

在服务方面，为了满足用户对更高速率、更低延时、更丰富业务和更好体验等需求，电信网将不断引入更多新业务和服务。

二、智能网原理1. 智能网的概念及基本原理智能网（Intelligent Network，IN）是一种能自动适应和调整网络结构，实现用户与网络间智能交互的通信服务架构。

智能网的基本原理是在传统公共交换电话网络（PSTN）上引入了新的通信控制和业务处理机制，用于实现一系列增值业务。

2. 智能网的架构智能网的架构主要包括功能分离、信令统一和多媒体业务处理等方面。

功能分离是指将用户业务功能和网络功能相分离，实现用户与网络之间的高度集成和灵活匹配；信令统一是指为不同的业务和功能设计一个共同的信令处理平台，统一了用户获取服务和网络处理请求的信令过程；多媒体业务处理是指将传统的语音业务扩展到多媒体业务，并为其进行统一的处理和控制。

电信网络基础知识(40题)

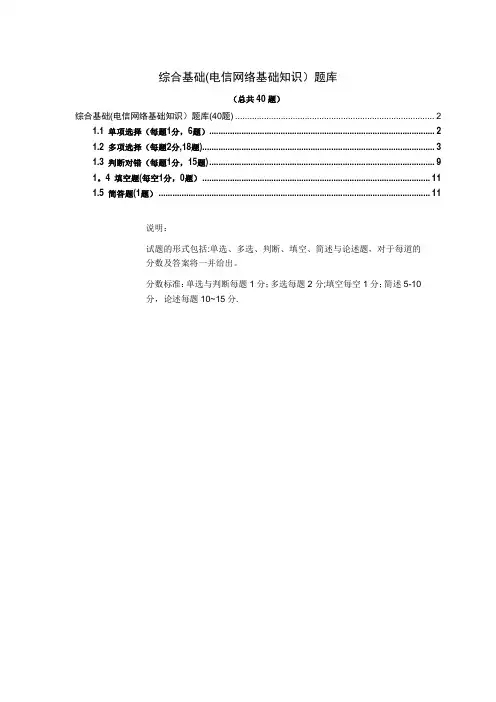

综合基础(电信网络基础知识）题库（总共40题）综合基础(电信网络基础知识）题库(40题) (2)1.1 单项选择（每题1分，6题） (2)1.2 多项选择（每题2分,18题) (3)1.3 判断对错（每题1分，15题) (9)1。

4 填空题(每空1分，0题） (11)1.5 简答题(1题） (11)说明：试题的形式包括:单选、多选、判断、填空、简述与论述题，对于每道的分数及答案将一并给出。

分数标准：单选与判断每题1分；多选每题2分;填空每空1分；简述5-10分，论述每题10~15分.综合基础(电信网络基础知识）题库（40题）1.1 单项选择（每题1分，6题）1. FDDI是的缩写，用光纤电缆的100M的双令牌局域网,通常用作高速骨干网技术，双环体系结构,能自愈。

（）A、光纤到家B、光纤到大楼C、光纤分布数据接口D、光纤数字数据接口正确答案：C2. 窄带ISDN的基本速率是多少()A、64Kbit/sB、14Kbit/sC、 128Kbit/sD、 384Kbit/s正确答案：A3. 我国要求局用程控交换机的系统中断时间为平均每年不超过()A、1小时B、3分钟C、24小时D、一周正确答案：B4. 我国长途自动电话计费方式一般采用（）计费方式.A、LAMAB、P AMAC、C AMAD、BULK正确答案：C5. 国标中规定一个交换设备对一个目标局可选择的最大话路路由数为(）个。

A. 6B.8C. 5D.9正确答案：C6. 在2B+D“U”接口方面，由于各国的用户线特性有差异，各国使用的线路码型有所不同，因此要注意：“U”接口采用何种线路码，就必须用该种制式（制式）的NT1，二者必须一一对应，中国国标规定，采用（）码。

A. 2B1QB. AMIC. 2B2QD. 3B2T正确答案：A7.移动业务交换中心（MSC）是网路的核心，下面对它的功能描述哪项是错误的：A、提供交换功能B、面向基站子系统BSS的接口功能C、面向归属用户位置寄存器HLR的接口功能D、面向移动台(MS）的接口功能正确答案：D1.2 多项选择（每题2分，18题）1. 关于减少一次呼叫中串接段数的途径，下面哪些说法是对的()A 在长途网中，为了减少一次呼叫中的串接段数，在DC1间建立网状网连接B 在特大城市和大城市本地网中，为了减少一次呼叫中的串接段数，可以采用来话汇接、去话汇接、集中汇接、双汇接局等汇接方式C 在长途网中，为了减少一次呼叫中的串接段数,根据话务关系的密切程度和经济上的可行性，可以建立省间的DC1与DC2之间的低呼损直达路由和省间的DC2之间的高效或低呼损直达路由D 在长途网中，为了减少一次呼叫中的串接段数，在DC1间建立树状网连接正确答案:ABC2. 下面哪些是ISDN补充业务（）A、号码识别类B、数据通信类C、计费类D、多方通信类正确答案：ACD3. N-ISDN提供的业务，下面哪些是对的?(ABCD)A、承载业务B、用户终端业务C、补充业务D、分组交换业务正确答案：ABCD4. 关于B通路的定义，下面哪些说法是对的?(）A、速率为64Kbit/sB、可传话音C、不传信令D、可传送用户控制消息正确答案:ABC5. 移动业务交换中心（MSC)是网路的核心，它具备哪些功能:（)A 提供交换功能B 面向基站子系统BSS的接口功能C 面向归属用户位置寄存器HLR的接口功能D 面向鉴权中心AUC的接口功能E 面向移动设备识别寄存器EIR的接口功能F 面向操作维护中心OMC的接口功能G 面向移动台（MS）的接口功能正确答案：ABCDEF6. DDN可提供的业务有（)A、虚拟专用网（VPN）业务B、一点对多点的广播及双向业务C、在限定范围内提供附加有信令功能的8Kbit/s、16 K bit/s、32 K bit/s压缩语音，正常语音及G3类传真D、速率为2B+D、30B+D的数字传输信道正确答案：ABCD7. 呼叫等待时长在市话局间是_____秒,在长途局间是_____秒，在国际局间是_____秒。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

吉林通信行业职业技能鉴定中心
1.业务网
业务网也就是用户信息网,它是现代通信网的主题, 是向公众提供诸如电话,电报,传真,数据,图像等各种电信业务的网络。
业务网包括固定电话网,移动电话网,IP电话网,数据通信网,智能网,窄带综合业务数字网(B-ISDN)和宽带综合业务数字网(B-ISDN)。
2.支撑网
吉林通信行业职业技能鉴定中心
三现代通信网的发展趋势
从通信网在设备方面的各要素来看,终端设备正在向数字化,智能化,多功能化
发展。传输链路正在向数字化,宽带化发展;交换设备则已经广泛采用数字程控交换机,并已研究推出适合宽带ISDN的ATM交换机.总之,未来的通信网正向着数字化,综合化,智能化,个人化的方向发展. 1、数字化
图1-3 星形网示意图
吉林通信行业职业技能鉴定中心
3.复合形网
复合形网由网形网和星形网复合而成,如图1-4所示.根据网中业务量的需要以星形网为基础,在业务量较大的汇接交换中心区间采用网形网络,可以使整个网络比较经济且稳定性较好.复合形网具有网形网和星形网的优点,是通信网中常用的一种网路结构,但网路设计应以交换设备和传输链路的总费用最小为原则。
节点之间均有线路连接,如果有N个节点,则需要N(N-1)/2条传输链路。显然当节点数增加时,传输链路将迅速增大。这种网络结构的冗余度较大,稳定性较好,但线路利用率不高,经济性较差。
图1-1 网形网络示意图
吉林通信行业职业技能鉴定中心
图1-2所示为网孔形网,它是网形网络的一种变形,也就是不完全网状网,其大部分节点之间有线路直接项链,一小部分节点可你呢嘎与其他节点之间没有线路直接相连.哪些节点之间不需直达线路,视具体情况而定 (一般是这些节点之间业务量相对少一些)。网孔形网与网形网(完全网状网)相比,可适当节省一些线路,即线路利用率有所提高,经济性有所改善, 但稳定性会稍有降低。
网络的分层域网络规范和具体实施方法无关,简化了网络规划和设计,各层的功能相对独立。因此,单独地设计和运行每一层网络需要比将整个网络作为单个实体设计和运行简单的多.随着信息服务多样化的发展及技术的演进,尤其是随着软交换等先进技术的出现,现代通信域支撑技术还会出现变化,如增加控制层等平面,而网络分层的变化将主要体现在应用层和业务层面上,网络的基础层即传送网将保持相对稳定。
信息技术发展到今天,人们更多地开始关注下一代网络,国内有关的讨论也不断升温.2001年12初举办的”中国首届下一代网络(NGN)” 论坛给了人们一个面对面交流的机会.下一代网络不仅是通信业务的大融合,也表现出了由技术驱动转向业务的趋势.一般认为,下一代网络应该是
吉林通信行业职业技能鉴定中心
第二步实现宽带ISDN(B-ISDN).B-ISDN使为了克服N-ISDN的局限性而发展的,它是一个全新的网络,需要宽带传输媒介.断代交换技术和高速率数字标准接口.CCITT(现更名为ITU-T)已于1988年明确提出宽带 ISDN的信息传递方式(信息传递方式包括传输,复用和交换)采用异步传输模式(ATM),并确定了用户-网络的接口的速率和结构的国际标准,接口速率为155.520 Mbit/s和622.080Mbit/s.B-ISDN能提供电视会议,高清晰度电视(HDTV)等宽带业务。 3、智能化
吉林通信行业职业技能鉴定中心
2、综合化综合化就是把来自各种信息源的业务综合在一个数字通信网中传
送,为用户提供综合服务.目前,已有通信网一般是为某种业务单独建立的,如电话网,传真网,广播电视网,数据网等.随着多种通信业务的出现和发展,如果继续各自单独建网,将会造成网络资源的巨大浪费,而且给用户带来使用上的不便.因此,需要建立一个能有效支持各种电话和费话业务的统一通信网,它不但能满足人们对电话,传真,广播电视,数据和各种新业务的需要,而且能满足未来人对信息服务的更高要求,这就是综合业务数字网。
数字化就是在通信网中全面使用数字技术,包括数字传输,数字交换和数字终端等.由于数字通信具有容量大,质量好,可靠性高等优点,所以数字化成为通信网的发展方向之一.
在传输设备方面,除了对称,同轴电缆上开通数字通信外,还广泛采用光纤,微波,卫星进行数字通信.在交换设备方面,数字交换技术已经取代模拟交换技术.许多国家已建立了综合数字网(ISDN),即实现了数字传输与数字交换的综合,并加快发展综合数字网(ISDN)。
传递现代信息的网络是复杂的,从不同的角度来看,会对网络有不同的理解和描述。网络可以从功能上,逻辑上,物理实体和对用户服务的界面上等不同的角度和层次进行划分。为了客观和全面地描述信息基础设施网络结构,可以根据网络的结构特征采用垂直和水平的描述方法。垂直描述是从功能上将网络分为应用层,业务网和传输网(如图1-9所示),而水平描述是基于用户接入网络实际的物理连接划分的,可分为用户住地网,接入网和核心网,或局域网,城域网和广域网。
图1-2 网孔形网示意图
吉林通信行业职业技能鉴定中心
2.星形网星形网也称为辐射网,它将一个节点作为辐射点,该点与
其他节点均有线路相连,如图1-3所示。具有N个几点的星形网至少需要N-1条传输线路。星形网的辐射点就是转接交换中心,其余N-1个节点间的相互通信都要经过转接交换中心的交换设备,因而,该交换设备的交换能力和可靠性会影响网内的所有用户。由于星形网比网形网的传输链路少,线路利用率高,因此当交换设备的费用低于相关传输链路的费用时,星形网比网形网经济性较好,但稳定性较差(因为中心节点是全网可靠性的瓶颈,中心节点一旦出现故障会造成全网瘫痪)。
ISDN的实现可分为两个步骤: 第一步实现窄带ISDN(N-ISDN).N-ISDN使在电话IDN的基础上发展而成的网络,它利用现有电话用户线以192kbit/s(2B+D)基本速率和 1.544Mbit/s(23B+D)或2.048Mbit/s(30B+D)的基群速率接入业务,网络采用电路交换或分组交换方式。
智能网以智能数据库为基础,不仅能传送信息,而且能存储和处理信息,使网络中可方便地引进新业务,并使用户具有控制网络的能力,还可以根据需要及时的经济地获得各种业务服务。
吉林通信行业职业技能鉴定中心
4、个人化个人化就是实现个人通信,即任何人在任何时间都能与任何地方的
另一个人进行通信.通信的业务种类仅受接入网与用户终端能力的限制, 而最终将能提供任何信息形式的业务.这使一种理想的通信方式,它将改变遗忘将终端/线路识别作为用户识别的传统方法(即现在使用的分配给电话线的用户号码),而采用与网络无关的唯一的个人通信号码.个人号码不受地理位置和使用终端的限制,通用于有线和无线系统,给用户带来充分的终端移动性(即用户可在携带终端连续移动的情况下进行通信).个人通信的发展目前只是在初级阶段,很多国家开发和使用的公用无绳电话系统,移动电话系统可以看作是初级阶段的个人通信系统. 要达到理想的个人通信,即任何人在任何时间都能与任何地方的另一个人进行任何形式的通信,将是一个长期而艰巨的任务.
支撑网是使业务正常运行,增强网络功能,提供全网服务质量以满足用户要求的网络。在各个支撑网中传送相应的控制,监视信号。支撑网包括信令网, 同步网和管理网。
吉林通信行业职业技能鉴定中心
(1)信令网
在采用公共信道信令系统之后,除原有的用户业务之外, 还有一个寄生,并存的起支撑作用的专门传送信令的网络— 信令网。信令网由信令点(SP),信令转接点(STP)以及连接他们的信令链路组成。信令网的功能是实现网络节点间(包括交换局.网络管理中心等)信令的传输和转接。
图1-7 线形网示意图
吉林通信行业职业技能鉴定中心
6.树形网树形网如图1-8所示。它可以看成是星形拓扑结构的扩
展.在树形网中,节点按层次进行连接,信息交换主要在上, 下节点之间进行。树形结构主要用于用户接入网或用户线路网中。另外,主从网同步方式的时钟分配也采用树形结构。
图1-8 树形网示意图
为了更清晰地描述现代通信网络结构,在此引入网络分层的概念。
吉林通信行业职业技能鉴定中心
从网络纵向分层的观点来看,可根据不同的功能将网络分解成多个功能层,上下层之间的关系为客户/服务者关系。网络的纵向分层结构也是网络演进的争论焦点.曾经普遍认可的开放系统互连(OSI)七层模型已显得太复杂,一些上层的存在受到了挑战。因此,应根据未来网络的发展趋势与功能需求进行更科学,更合理,更有效的分层。
(2)同步网
实现数字传输后,在数字交换局之间,数字交换局和传输设备之间均需要实现信号时钟的同步。同步网的功能就是实现这些设备之间的信号时钟同步。
(3)管理网
管理网使为了提高全网质量和充分利用网络设备设置的. 网络管理使实时或近实时地见识电信网罗(即业务网)的运行,必要时采用控制错事,以达到在任何情况下,最大限度地使用网络中一切可以利用的设备,使尽可能多的通信得以实现.
智能化就是在通信网中更多地引进智能因素建立智能网。其目的使使网络结构更具灵活性,使用户对网络具有更强的控制能力,以有限的功能组件实现多种业务。随着人们对各种新业务需求的不断增加,必须不断修改程控交换机的软件,这需耗费一定的人力,物力,和时间,因而不能及时满足用户的需要.智能网将改变传统的网络结构,对网络资源进行动态分配,将大部分功能以基本功能单元形式分散在网络节点上, 而不是集中在交换局内.每种用户业务可由若干各基本功能单元组合而成,不同业务的区别在于所包含的基本功能断员不同和基本功能断员的排序不同。
图1-4 复合形网示意图
吉林通信行业职业技能鉴定中心
4.总线形网总线形网是所有节点都连接在一个公共传输通道—总线
上,如图1-5所示.这种网络需要的传输链路少,增减节点比较方便,但稳定性较差,网路范围也受到限制.
图1-5 总线形网示意图
吉林通信行业职业技能鉴定中心
5.环形网环形网如图1-6所示。它的特点是结构简单,实现容易。
