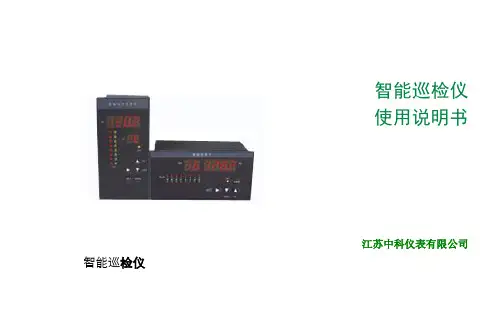

智能快速巡检仪使用说明(XJY160)

智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可分别设置每一通道的测量量程及上下限报警值。

8、具有快速巡检和定点监视功能，巡检时间可设。

9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。

二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。

2、显示范围：-1999～9999。

3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

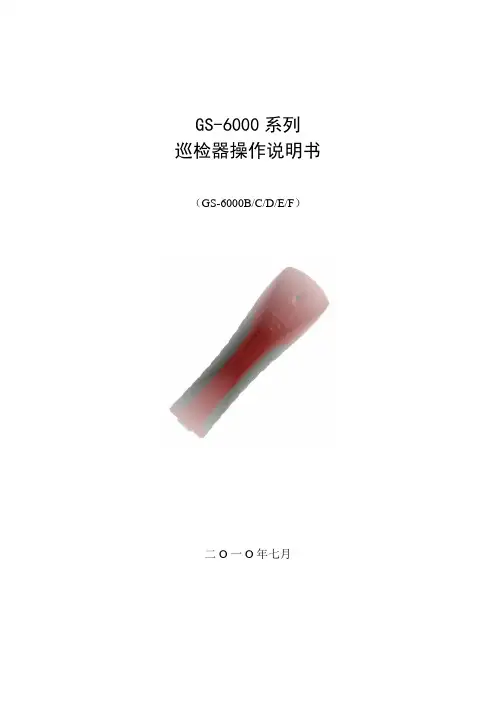

GS-6000系列巡检器操作说明书（GS-6000B/C/D/E/F）二O一O年七月目录第一章产品组件 (2)1．1 巡检器 (2)1．2 地址信息钮 (2)1．3人名信息钮 (3)1．4 数据下载器 (3)1．5 软件光盘和加密狗 (3)第二章巡检器操作说明 (4)2．1 如何读卡 (4)2．2 关机 (4)2．3 液晶显示内容说明 (4)2．4 技术参数 (5)2．5 数据通讯 (5)2．6 巡检器提示信息 (7)第三章地址钮安装方法 (8)3．1 圆片式地址钮 (8)3．2 管式地址钮 (8)3．3 安装地点的选取原则 (8)3．4 安装注意事项 (8)第四章管理软件安装操作 (9)4．1 软件安装 (9)4．2 数据通讯 (9)4．3 基本信息设置 (9)第五章系统操作中可能遇到的问题 (10)5．1 软件安装完成后找不到巡检器，无法上传数据 (10)5．2 USB驱动已正确安装，还是无法上传数据 (12)5．3 原来可以上传数据，软件系统突然读不了数据了 (13)5．4 巡检器无法读卡 (13)5．5 更换巡检器电池 (14)5．6巡检器系统使用注意事项 (15)第一章 产品组件智能巡检管理系统由巡检器、数据通讯器（数据线或数据通讯座）、地址钮、人名钮和软件光盘组成。

1．1 巡检器应用RFID 射频技术及微型计算机技术设计制造的数据采集记录存贮设备，用于记录巡检人员巡查过的地点、设备和检查时间。

1．1．1 巡检器型号分类1．1．2 巡检器结构说明（见图1）1．2 地址信息钮一种特制的射频电子标签，内部封装有程序芯片控制的感应接收器和一组唯一的十六进制代码。

用于标识巡逻地点、巡查设备、物品名称和人员名称（见图2）。

安装在巡逻签到的地点或巡检设备上。

GS-6000B/D GS-6000C/E GS-6000F图1 巡检器结构说明1．3人名信息钮巡检人员身份牌（见图3），巡逻时先用巡检器读取的身份牌信息，然后去巡逻打卡，巡检器保存的巡逻签到数据按巡检人员姓名保存，并且可以从软件中查询。

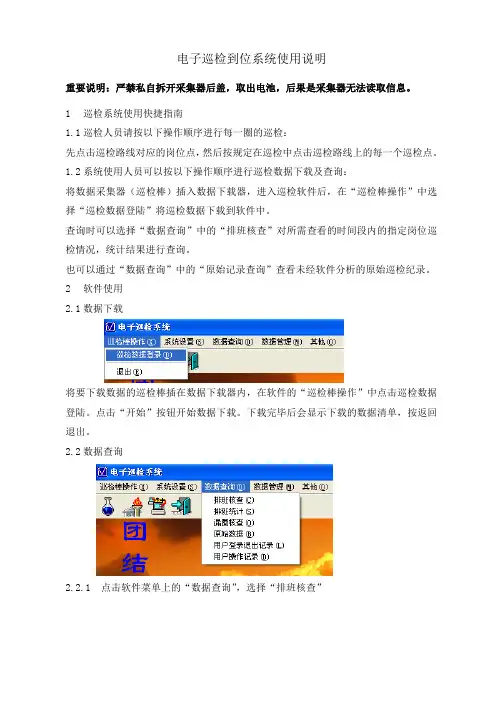

电子巡检到位系统使用说明重要说明：严禁私自拆开采集器后盖，取出电池，后果是采集器无法读取信息。

1巡检系统使用快捷指南1.1巡检人员请按以下操作顺序进行每一圈的巡检：先点击巡检路线对应的岗位点，然后按规定在巡检中点击巡检路线上的每一个巡检点。

1.2系统使用人员可以按以下操作顺序进行巡检数据下载及查询：将数据采集器（巡检棒）插入数据下载器，进入巡检软件后，在“巡检棒操作”中选择“巡检数据登陆”将巡检数据下载到软件中。

查询时可以选择“数据查询”中的“排班核查”对所需查看的时间段内的指定岗位巡检情况，统计结果进行查询。

也可以通过“数据查询”中的“原始记录查询”查看未经软件分析的原始巡检纪录。

2软件使用2.1数据下载将要下载数据的巡检棒插在数据下载器内，在软件的“巡检棒操作”中点击巡检数据登陆。

点击“开始”按钮开始数据下载。

下载完毕后会显示下载的数据清单，按返回退出。

2.2数据查询2.2.1点击软件菜单上的“数据查询”，选择“排班核查”在对话框内选择需要查看的时间段，可以直接从“固定时间段”中选择，也可以直接设定显示记录的开始时间及结束时间。

再在左边选择需要查看的线路，或数据类型。

最后按“查看”按钮查看记录。

记录显示由两部分组成，上方显示每一圈记录的概要，点击需要查看的班次，该班（圈）的详细巡检情况会在下方进行显示。

点击右下方的“巡检点状态”，可以对记录进行相应的筛选显示。

2.2.2排班统计：2.2.3原始记录查询用户可以在该选项中对巡检的原始记录进行查看，该表中对巡检记录不作判断及分析。

仅显示巡检的地点及日期、时期。

3异常情况处理：情况A：录入数据时，但设备和计算机无任何反应。

原因及处理方法：1信息采集器是否插紧，可慢慢转动采集器。

2电脑重启。

情况B：信息采集器（巡检棒）的LED指示灯不亮。

原因及处理方法：1是由于电池电量过低所致。

请使用我们产品所附带的扳手，将巡检棒的后盖打开，将里面的3V电池更换即可。

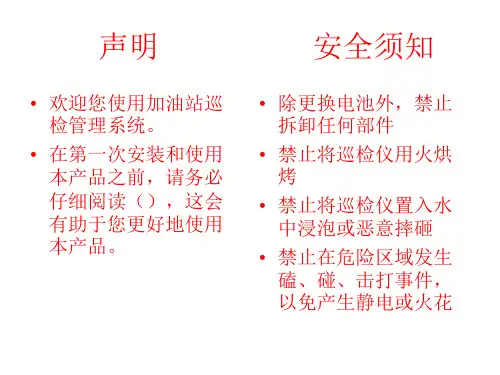

声明安全须知•欢迎您使用加油站巡检管理系统。

•在第一次安装和使用本产品之前，请务必仔细阅读（），这会有助于您更好地使用本产品。

•除更换电池外，禁止拆卸任何部件•禁止将巡检仪用火烘烤•禁止将巡检仪置入水中浸泡或恶意摔砸•禁止在危险区域发生磕、碰、击打事件，以免产生静电或火花•如果您未按本使用指南要求操作本产品，因错误理解等原因误操作本产品，或因非法使用不当导致油站发生危险，云南加油经贸有限公司将不对由此导致的任何损失承担责任。

•本公司对于因软件，硬件的误操作，产品维修或者其他情况引起的数据资料丢失和损失不负任何责任，也不对由此造成的其他间接损失负责，请随时备份或保存您的数据资料。

日常巡检路线设置•只要包括前庭、油罐区、电器设备、营业室/便利店、站房五个区域。

•每套巡检仪标配3个人员卡和20个地点卡，实际巡检点不少于18个。

巡检点安装指南•特别注意：巡检点禁止安装到金属面上，以免导致数据屏蔽。

•胶粘安装方法：将需要安装部位清洁干净，用AB胶进行粘贴即可。

•打孔安装方法：将需要安装位置打开一个直径为35毫米、深度为10毫米的小孔，将巡检地点卡放置到小孔中，然后用同材料将巡检点浇封在小孔内，然后用用材料将巡检点浇封在小孔内，并在表面加贴夜光标签。

加油站巡检仪管理系统安装说明目录•安装软件•恢复数据•增加巡检人员设置•更改地点卡号•数据下载~闹钟下载•巡检仪使用•常见故障处理安装前先准备两个文件•加油站巡检管理系统1.0.exe•中石油新标准数据.MD#（此文件恢复数据需要）安装软件•安装加油站巡检管理系统1.0.exe•创建快捷桌面，在桌面找到•选择→系统操作员，初始密码999恢复数据•步骤：数据维护→恢复数据库恢复数据•找到文件名为（中石油标准数据.MD#）开打→重新登录，重新登录密码一样初始密码999•（中石油标准数据.MD#）开始时准备的文件之一恢复数据•数据的意思就是巡检仪管理系统中的巡检项目·巡检内容·巡检标准。

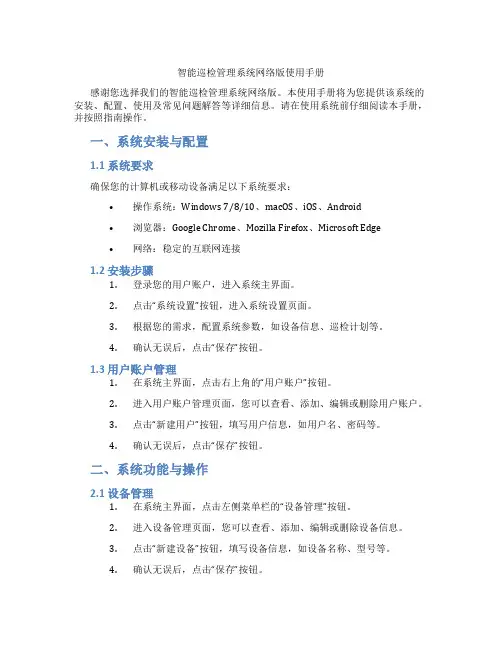

智能巡检管理系统网络版使用手册感谢您选择我们的智能巡检管理系统网络版。

本使用手册将为您提供该系统的安装、配置、使用及常见问题解答等详细信息。

请在使用系统前仔细阅读本手册，并按照指南操作。

一、系统安装与配置1.1 系统要求确保您的计算机或移动设备满足以下系统要求：•操作系统：Windows 7/8/10、macOS、iOS、Android•浏览器：Google Chrome、Mozilla Firefox、Microsoft Edge•网络：稳定的互联网连接1.2 安装步骤1.登录您的用户账户，进入系统主界面。

2.点击“系统设置”按钮，进入系统设置页面。

3.根据您的需求，配置系统参数，如设备信息、巡检计划等。

4.确认无误后，点击“保存”按钮。

1.3 用户账户管理1.在系统主界面，点击右上角的“用户账户”按钮。

2.进入用户账户管理页面，您可以查看、添加、编辑或删除用户账户。

3.点击“新建用户”按钮，填写用户信息，如用户名、密码等。

4.确认无误后，点击“保存”按钮。

二、系统功能与操作2.1 设备管理1.在系统主界面，点击左侧菜单栏的“设备管理”按钮。

2.进入设备管理页面，您可以查看、添加、编辑或删除设备信息。

3.点击“新建设备”按钮，填写设备信息，如设备名称、型号等。

4.确认无误后，点击“保存”按钮。

2.2 巡检计划管理1.在系统主界面，点击左侧菜单栏的“巡检计划管理”按钮。

2.进入巡检计划管理页面，您可以查看、添加、编辑或删除巡检计划。

3.点击“新建巡检计划”按钮，填写巡检计划信息，如计划名称、设备等。

4.设置巡检时间、周期等参数。

5.确认无误后，点击“保存”按钮。

2.3 巡检记录管理1.在系统主界面，点击左侧菜单栏的“巡检记录管理”按钮。

2.进入巡检记录管理页面，您可以查看、添加、编辑或删除巡检记录。

3.点击“新建巡检记录”按钮，填写巡检记录信息，如设备、巡检时间等。

4.输入巡检结果及备注信息。

5.确认无误后，点击“保存”按钮。

智能巡检管理系统产品说明书范本智能巡检管理系统使用手册目录一、系统组成二、产品功能特点：三、设备操作说明：四、注意事项与系统维护五、常见故障处理六、包装、运输及贮存七、客户服务和技术支持承诺八、产品保修卡、保修款一、系统组成巡检记录仪系统主要由以下几部分组成：管理电脑、巡检仪、巡更点、充电器、锂电池、数据电缆、智能软件、真皮皮套、打印机二、产品功能特点：1、巡检仪工作原理巡检仪采用军工工业级芯片及多项独有技术的结合，使巡检器在普通巡检的功能和应用范围得到扩展，可对各种特殊要求采集及指定专员巡检，方便专人准确数据采集。

对数据采集责令到人。

广泛应用于电力抄表，水务抄表，石油化工，铁路，动物管理，流动考勤，工业设置参数记录等功能特点指纹技术：采用指纹识别技术，完全杜绝代打卡；结构方式：采用工程塑胶外壳、防水、防震、耐高低温，跌落不损坏；读卡方式：支持TI-Tagit、ISO15693、ISO14443A/B/C等标准；支持语言：可支持中文简体、繁体、英文等多种语言；彩屏显示：TFT2.4寸高清真彩显示屏（240*320）；操作界面：VISTA操作界面，简洁美观；智能导航：具有路线导航、漏检及重复读卡提示功能；项目管理：可定义每个巡检点各项参数，方便数据采集；智能提示：人性化项目参数输入提示。

（最大值、最小值、默认值）；数据精度：高精度数据记录（万分位）；单位定义：支持250个计量单位；电量显示：电池电量多级显示；数据浏览：直接浏览指纹、数据、项目等信息；预警功能：具有存储、电量预警功能；权限管理：多级指纹权限管理键盘输入：全功能键盘输入；大容量：存储记录数达10000条；安全性：掉电后数据可保存30年；通讯方式：USB 2.0数据下载，无需通讯座；技术参数：读卡方式EM/TI全协议感应卡存储记录数10000条指纹记录数300枚单点项目数15个数据值型最大输入位数小数点前9位、后4位逻辑型选择项5项计量单位数250个读卡反应时间＜0.1S显示方式TFT 2.4寸 240*320 高清彩屏通讯波特率115200BPS 通讯方式USB工作温度-40℃-----+70℃尺寸160*68*44MM2、夜光巡逻点用于标识巡检地址●具有防水、防磁、防震功能。

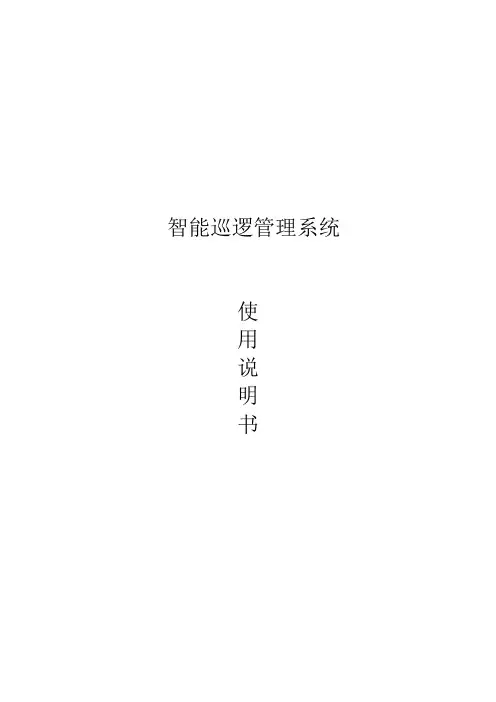

智能巡逻管理系统使用说明书版本号：2011-7目录1软件介绍------------------------------------------------------------- 11.1软件名称及版本-------------------------------------------------------------- 1 1.2系统简介及功能结构---------------------------------------------------------- 11.3运行环境-------------------------------------------------------------------- 1 2安装与初始化--------------------------------------------------------- 2 3运行说明------------------------------------------------------------- 63.1登录------------------------------------------------------------------------ 63.2主界面---------------------------------------------------------------------- 73.3系统设置-------------------------------------------------------------------- 83.4功能设置------------------------------------------------------------------- 103.5线路设置------------------------------------------------------------------- 153.5.1线路功能设置----------------------------------------------------------- 153.5.2设置线路的过程--------------------------------------------------------- 183.5.3电子地图--------------------------------------------------------------- 193.6排班设置------------------------------------------------------------------- 203.6.1线路排班--------------------------------------------------------------- 213.6.2巡逻点的班次设置------------------------------------------------------- 233.7优化数据库----------------------------------------------------------------- 243.8切换数据库----------------------------------------------------------------- 243.9数据处理-生成报表---------------------------------------------------------- 253.10巡检器------------------------------------------------------------------- 263.10.1巡检器通讯------------------------------------------------------------- 263.10.2巡检器设置------------------------------------------------------------- 273.10.3初始化----------------------------------------------------------------- 293.10.4检测巡检器------------------------------------------------------------- 293.11中文机--------------------------------------------------------------------- 303.11.1参数设置-------------------------------------------------------------- 303.11.2参数报表-------------------------------------------------------------- 323.11.3输出原始刷卡记录（参数） ----------------------------------------------- 323.11.4输入原始刷卡记录（参数） ----------------------------------------------- 333.12卡管理------------------------------------------------------------------- 333.12.1巡逻点设定------------------------------------------------------------- 333.12.2巡逻员设定------------------------------------------------------------- 343.12.3事件设定--------------------------------------------------------------- 363.12.4读卡------------------------------------------------------------------- 373.12.5从数据库中删除无用的卡 ------------------------------------------------- 383.13报表--------------------------------------------------------------------- 393.13.1原始记录查询----------------------------------------------------------- 393.13.2简化的原始记录查询----------------------------------------------------- 393.13.3核查结果的查询--------------------------------------------------------- 403.13.4巡逻报表汇总-明细------------------------------------------------------ 433.13.5打印设置--------------------------------------------------------------- 443.14数据输入、输出----------------------------------------------------------- 443.14.1输出基础信息----------------------------------------------------------- 453.14.2输出原始刷卡记录------------------------------------------------------- 453.14.3输入基础信息----------------------------------------------------------- 463.14.4输入原始刷卡记录------------------------------------------------------- 463.14.5新增卡号--------------------------------------------------------------- 46 3.15帮助--------------------------------------------------------------------- 474软件操作指南-------------------------------------------------------- 474.1新手入门------------------------------------------------------------------- 47 4.2日常操作指南--------------------------------------------------------------- 484.3线路、排班特殊说明--------------------------------------------------------- 564.4高级操作指南--------------------------------------------------------------- 634.5系统提示解析--------------------------------------------------------------- 694.6注意事项------------------------------------------------------------------- 70附录------------------------------------------------------------------- 70附录1：注册机制------------------------------------------------------------------ 701 软件介绍1.1 软件名称及版本软件名称：智能巡逻管理系统软件版本：Ver7.3.11.2 系统简介及功能结构电子巡逻巡检系统是监督考核巡逻人员工作情况的智能管理系统，由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。

文档修改记录版权所有本产品或文档受版权保护，其使用、复制、发行和反编译均受许可证限制。

未经亿阳及其授权者事先的书面许可，不得以任何形式、任何手段复制本产品及其文档的任何部分。

目录第一章智能巡检系统 (5)1.1概述 (5)1.1.1 功能概述 (5)1.1.2任务配置结构及流程 (6)1.2任务注册管理 (7)1.2.1 元任务管理 (7)1.2.2 元任务组管理 (13)1.2.3 任务管理 (17)1.2.4 方案管理 (22)1.2.5 网元组管理 (25)1.3任务执行 (30)1.3.1 立即执行 (30)1.4分配任务 (31)1.5结果管理 (33)1.6.1 结果查询 (34)1.6.2 统计报表 (40)1.6.3 结果处理 (43)第一章智能巡检系统1.1概述1.1.1 功能概述智能巡检系统由任务管理系统和 Scheduler 工具结合起来实现对通讯网络相关设备进行监控和管理的软件系统。

其中任务管理系统主要实现对任务、任务所涉及到的相关网元、任务的执行时间、 Scheduler 交互接口等相关参数的配置，并实现对任务执行结果的查看和处理等工作；Scheduler工具通过读取任务配置信息并调用任务脚本来执行网元相关信息检测。

通过智能巡检系统，网络管理员或相关操作人员可以进行任务注册管理、任务执行设置、巡检任务分配、任务结果处理等操作。

任务注册管理，用于对系统任务进行创建、查询、修改、删除等操作，其中包括元任务管理、元任务组管理、任务管理、方案管理、网元组管理等子功能模块。

如图1-1-1-1所示。

图1-1-1-1任务执行设置，主要用于手工启动某任务的执行，并在启动前进行任务相关元素进行配置。

如图1-1-1-2所示。

图1-1-1-2巡检任务分配，用于管理员对任务的分配情况进行设置、修改、查询等管理操作。

如图1-1-1-3所示。

图1-1-1-3结果管理，提供查看任务的执行情况、统计任务的执行情况、处理任务的执行情况等功能。

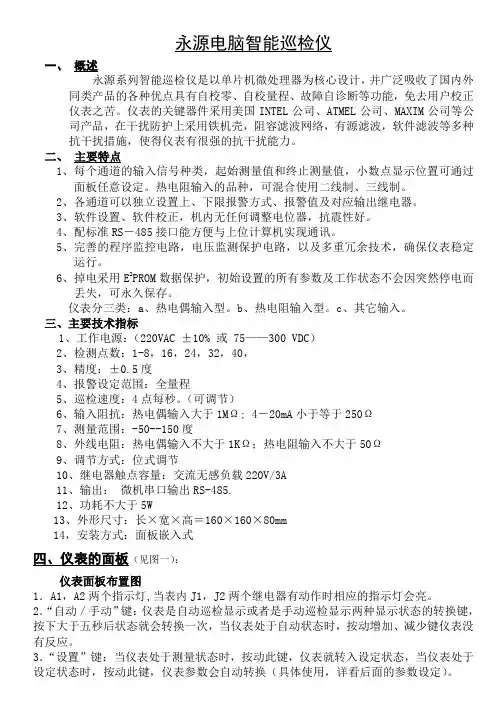

永源电脑智能巡检仪一、概述永源系列智能巡检仪是以单片机微处理器为核心设计，并广泛吸收了国内外同类产品的各种优点具有自校零、自校量程、故障自诊断等功能，免去用户校正仪表之苦。

仪表的关键器件采用美国INTEL公司、ATMEL公司、MAXIM公司等公司产品，在干扰防护上采用铁机壳，阻容滤波网络，有源滤波，软件滤波等多种抗干扰措施，使得仪表有很强的抗干扰能力。

二、主要特点1、每个通道的输入信号种类，起始测量值和终止测量值，小数点显示位置可通过面板任意设定。

热电阻输入的品种，可混合使用二线制、三线制。

2、各通道可以独立设置上、下限报警方式、报警值及对应输出继电器。

3、软件设置、软件校正，机内无任何调整电位器，抗震性好。

4、配标准RS－485接口能方便与上位计算机实现通讯。

5、完善的程序监控电路，电压监测保护电路，以及多重冗余技术，确保仪表稳定运行。

6、掉电采用E2PROM数据保护，初始设置的所有参数及工作状态不会因突然停电而丢失，可永久保存。

仪表分三类：a、热电偶输入型。

b、热电阻输入型。

c、其它输入。

三、主要技术指标1、工作电源：（220VAC ±10% 或 75——300 VDC）2、检测点数：1-8，16，24，32，40，3、精度：±0.5度4、报警设定范围：全量程5、巡检速度：4点每秒。

（可调节）6、输入阻抗：热电偶输入大于1MΩ; 4－20mA小于等于250Ω7、测量范围：-50--150度8、外线电阻：热电偶输入不大于1KΩ；热电阻输入不大于50Ω9、调节方式：位式调节10、继电器触点容量：交流无感负载220V/3A11、输出：微机串口输出RS-485.12、功耗不大于5W13、外形尺寸：长×宽×高＝160×160×80mm14，安装方式：面板嵌入式四、仪表的面板（见图一）：仪表面板布置图1．A1，A2两个指示灯,当表内J1，J2两个继电器有动作时相应的指示灯会亮。

智能巡检仪使用说明书江苏中科仪表有限公司智能巡检仪目一、智能巡检仪表性能特点 (2)二、技术指标 (2)三、仪表参数设置 (5)四、仪表接线方法 (13)概述本系列智能数字巡检仪表采用专用的集成仪表芯片，测量输入及变送输出采用数字校正及自校准技术，测量精确稳定，消除了温漂和时漂引起的测量误差。

本系列仪表采用了表面贴装工艺，并设计了多重保护和隔离设计，并通过EMC电磁兼容性测试，抗干扰能力强、可靠性高，具有很高的性价比。

本系列智能数字巡检仪表具有多类型输入可编程功能，一台仪表可以配接不同的输入信号（热电偶/热电阻/线性电压/线性电流/线性电阻/频率等）, 同时显示量程、报警控制等可由用户现场设置，可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、力等物理量的测量显示、调节、报警控制、数据采集和记录，其适用范围非常广泛。

智能数字显示仪表以双排四位LED显示测量值（PV）和通道值（CH），以双色发光管进行各个通道测量值报警显示，还具有零点和满度修正、冷端补偿、数字滤波、通讯接口、多种报警方式，可选配继电器报警输出，还可选配变送输出，或标准通讯接口（RS485或RS232C）输出等。

一、智能巡检仪性能特点1、专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。

2、万能信号输入，通过菜单设置即可配接常用热工信号。

3、可在线菜单修改显示量程、变送输出范围、报警值及报警方式。

4、软、硬件结合的抗干扰模式，有效抑制现场干扰信号。

5、数字化校准技术，无电位器等可调部件。

6、热电偶冷端温度及热电阻引线电阻自动补偿。

7、可分别设置每一通道的测量量程及上下限报警值。

8、具有快速巡检和定点监视功能，巡检时间可设。

9、通过来自输入、输出及电源端的电磁兼容（EMC）测试。

二、技术指标：1、显示方式：双排四位LED显示测量值（PV）和通道号（CH）。

2、显示范围：-1999～9999。

3、测量准确度：±0.2%FS±1字或0.5%FS±1字；±0.1%FS±1字（需特殊订制）。

智能巡检管理系统使用说明书目录一、软件使用说明二、软件安装过程：三、巡更设备与电脑连接四、操作步骤：五、软件操作流程六：数据下载：七、注意事项与系统维护八、常见故障处理九、包装、运输及贮存十、客户服务和技术支持承诺十一、产品保修卡、保修款一、软件使用说明1、功能特点●本系统采用数化设计，使用与设置更灵活；●为能清晰表示巡查线路和巡查人员的上下级隶属关系，线路和人员均采用树型结构；●不同的巡更线路中可含有相同的地点，（一个和多个），解决了不同线路中地点交叉问题；●对每条线路中的地点可以自由排序，并可对每个地点设置停留时间和特殊时间；●巡查计划按月份制定，并设置为具体的时间段，●为更好的适应巡查人员的情况，本系统采用两种方式：一种是每个人员加配感应卡的识别方式，另一种是不配加人员卡的方式，而是在排定巡查计划同时，也将相应的人员进行相应的排定。

●巡查结果查询可以进行多条件任意组合；●可按月份、时间和人员统计巡查结果；●为了使用系统数据更为安全，由系统管理员赋予操作员的管理权限；2、配置要求二、管理软件安装过程1) 点击光盘里Setup.exe，出现以下界面，点击下一步，直到完成即可。

2）点击桌面图标3）软件默认用户名Admin，默认密码为空，可进入软件[设置]菜单下[用户设置]里添加和修改登陆名信息。

4）点击创建Access数据库5）提示创建成功，请重新进入系统6) 软件界面：三、巡更设备与电脑连接1）数据电缆的DB9接口或USB口端连至电脑串口，令一端USB接口连至巡查仪或通讯座。

2）在进行巡查仪和电脑通讯任何操作时，巡查仪都必须处于通电状态，否则操作不成功。

四、操作步骤：1）根据要求的时间段、巡查地点，工作人员沿指定的线路进行巡查，每到一处，在巡查的同时，用巡查仪识读安装在该地点的巡查点。

2）识读时，巡查仪会自动记录当前的地点名称、日期、时间；3）巡查完毕后，把存有采集数据的巡查仪送交管理人员，通过数据电缆与管理电脑连接并将巡查仪中的数据传输到管理电脑中保存，根据工作需要进行查询和生成各种统计管理报表。

感应式智能巡逻管理系统使用说明书一、系统简介电子巡逻巡检系统主要用于安全巡逻和巡检工作的记录考核，由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。

其基本的原理就是在巡逻线路上安装一系列代表不同点的射频卡（又称感应卡），巡逻到各点时巡逻人员用手持式巡检器（相当于刷卡机）刷卡，把代表该点的卡号和时间同时记录下来。

巡逻完成后巡检器通过通讯线把数据传给计算机软件处理，就可以对巡逻情况（地点、时间等）进行记录和考核。

二、系统安装使用(注：若使用USB通讯器，请先安装USB通讯器驱动程序，再连接USB通讯器) （一）如何安装软件在光盘的“感应式智能巡逻管理系统”文件夹中，运行“”文件点“Next”即可完成安装。

操作系统要求：win98、win2000。

计算机硬件要求：主频400以上、内存64M以上、硬盘5G以上，带光驱，至少一个9针小串口。

（二）如何使用巡检器在巡检器中上方上有一小按键，按此键即可开机，按住键就可以刷卡。

在巡检器的正前方（1到5厘米）刷卡。

可以分页显示10位16进制卡号，开始标志位“H”，如“H 0F00157EA3”，还可以显示时间。

详见随机附的巡检器操作使用说明书。

（三）如何安装检查点卡检查点卡为标准的ID卡，每一张卡都有全球唯一的16进制卡号，每张卡的卡号就可以代表一个检查点，一般埋入墙内防破坏，深度小于5毫米左右，管型卡安装比较方便。

一般距地面高度在1.4米左右。

三、如何开始感应式智能巡逻管理系统安装完后，按计算机显示屏左下角的“开始”菜单，再按“程序”菜单，即可找到“感应式智能巡逻管理系统”的运行程序，运行后进入主界面，随后显示登录界面，如下图示：此登录界面可分别以三种不同身份进入，“一般用户”初始密码为空，“管理员”初始密码为“1111”，“超级用户”初始密码另行通知。

（在登录的时候按下“确认后修改密码”即可立即修改密码）,不同身份登录拥有不同的权限和功能。

首次使用先进行系统设置。

《智能巡逻06管理系统》使用说明书1、系统简介电子巡逻巡检系统是监督考核巡逻人员工作情况的智能管理系统，由感应式智能巡逻管理系统软件、巡检器和各种射频卡构成。

其基本的原理就是在巡逻线路上安装一系列代表不同地点的射频卡（又称感应卡），巡逻到各点时巡逻人员用手持式巡检器（相当于刷卡机）读卡，把代表该点的“卡号”和“读卡时间”同时记录下来。

巡逻完成后巡检器通过通讯线把数据传给计算机软件处理，就可以对巡逻情况（地点、时间等）进行记录和考核。

《智能巡逻06管理系统》06版本是一个综合性软件，此软件可以适用于我公司生产BP －2002、BP－2002B、BP－2002V、BP－2002S、BP－2002W巡检器及BS－1000通讯座、BS －2000数据采集器、BS－3000短信通讯座、BS－4000及BS－4000m通讯座。

同时也能使用BS－1000t的通讯座。

1.1、如何安装系统执行程序“感应式智能巡逻管理系统”，根据安装提示向导完成。

在安装过程中，系统会提示是否安装USB驱动，点击“Install”完成USB安装。

图1：驱动安装提示图操作系统要求：win2000,winXP，或更高版本的windows系统。

计算机硬件要求：主频1.5G以上、存128M以上、硬盘5G以上，带光驱，至少一个USB接口。

建议使用计算机的配置要高于以上要求。

1.2、巡检点的安装巡检点的安装：巡检点卡为标准的ID卡，每一卡都有全球唯一的16进制卡号，每卡的卡号代表一个检查点，一般埋入墙防破坏，深度小于5毫米左右，管型卡安装比较方便。

具体安装方法请参考光盘附带的《巡检点安装说明》。

1.3、巡检器的使用BP-2002S:BP－2002S的巡检器只需要把巡检器前端靠近信息钮，距离在1.5～5cm之，巡检器会自动探测并读取数据。

当巡检器的发出一声短鸣，并伴随红色指示灯闪烁四次，即表示为读卡成功。

BP－2002、BP-2002W:BP－2002、BP-2002W、的巡检器读卡在巡检器中上方上有一小按键，按此键即可开机，按住键就可以刷卡。
