双代号网络图用什么软件画

双代号网络图绘制软件引言双代号网络图绘制软件是一款用于绘制双代号网络图的工具。

双代号网络图是一种用于描述复杂系统结构和关系的图形表示方法。

通过使用该软件，用户可以方便地创建、编辑和可视化双代号网络图，以便于分析系统的结构和关系。

本文档将介绍双代号网络图绘制软件的功能和操作方法。

功能双代号网络图绘制软件具有以下主要功能：1.创建和编辑节点：用户可以通过软件界面创建和编辑网络图中的节点。

每个节点可以包含多个属性，如名称、类型、权重等。

2.连接节点：用户可以通过软件界面连接不同的节点，以表示它们之间的关系。

连接可以是有向的或无向的，并且可以具有不同的权重和标签。

3.自动布局：软件可以自动对节点进行布局，以便于显示和分析。

用户可以选择不同的布局算法，如层次布局、力导向布局等。

4.样式编辑：用户可以自定义节点和连接的样式，如颜色、形状、线型等。

这样可以根据实际需求来使网络图更加美观和易于理解。

5.数据导入和导出：软件支持从外部文件导入数据，如CSV、XML等格式。

用户也可以将网络图导出为图片或其他常见格式。

6.打印和分享：用户可以通过软件将网络图打印出来或分享给他人。

软件还提供了多种导出选项，以便于在不同的场景下使用。

操作方法以下是使用双代号网络图绘制软件的基本操作方法：1.安装和启动软件：用户需要下载并安装软件，然后启动它。

2.创建新的网络图：在软件界面上，用户可以选择创建新的网络图。

用户需要输入网络图的名称和其他相关信息。

3.添加和编辑节点：在网络图中，用户可以鼠标右键单击空白区域来添加新的节点。

用户可以双击节点来编辑其属性。

4.连接节点：用户可以通过鼠标左键拖动一个节点并释放它以连接到另一个节点。

用户可以设置连接的属性，如权重和标签。

5.自动布局：用户可以选择自动布局功能来对网络图中的节点进行布局。

用户可以调整布局参数以获得最佳的效果。

6.样式编辑：用户可以选择节点和连接，并在右侧的属性窗口中编辑它们的样式。

常用施工进度计划横道图网络图编制软件常用施工进度计划横道图网络图编制软件2)可读取概预算数据,自动生成带有工程量和资源分配的施工工序，自动计算关键线提供了多种优化、流水作业方案及里程碑及前锋线)自动实现横道图、单代号图、双代号图转换等功能.在国内外为数众多的大型项目管理软件当中,美国Primavera公司开发的Primavera Project Planner (P3)普及程度和占有率是最高的。

国内的大型和特大型建设工程项目几乎都采用了P3.目前国内广泛使用的P3进度计划管理软件主要是指：项目级的P3。

P3是用于项目进度计划、动态控制、资源管理和费用控制的综合进度计划管理软件,也是目前国内大型项目中应用最多的进度计划管理软件.2）拥有完善的编码体系,包括WBS（工作分解结构)编码、作业代码编码、作业分类码编码、资源编码和费用科目编码等。

3）这些编码以及这些编码所带来的分析、管理手段给项目管理人员的管理以充分的回旋余地，项目管理人员可以从多个角度对工程进行有效管理。

1)同时管理多个工程，通过各种视图、表格和其他分析、展示工具，帮助项目管理人员有效控制大型、复杂项目.2）可以通过数据库互联（Open Data Base Connectivity简写ODBC）与其他系统结合进行相关数据的采集、数据存储和风险分析。

3)P3提供了上百种标准的报告，同时还内置报告生成器，可以生成各种自定义的图形和表格报告。

但其在大型工程层次划分上的不足和相对薄弱的工程（特别是对于大型建设工程项目)汇总功能将其应用在了一个比较小的范围内。

4)某些代码长度上的妨碍了该软件与项目其他系统的直接对接，后台的Btrieve数据库的性能也明显影响剜软件的响应速度和与项目信息管理系统集成的便利性，给用户的使用带来了一些不方便。

这些问题在其后期的P3e中得到了一定程度的解决。

借助Project和其他辅助工具，可以满足一般要求不是很高的项目管理的需求;但如果项目比较复杂，或对项目管理的要求很高，那么该软件可能很难让人满意，这主要是该软件在处理复杂项目的管理方面还存在一些不足的地方。

单代号网络图与双代号网络图1）节点——网络图中箭线端部的圆圈或其他形式的封闭图形。

双代号网络图中表示一个事件；单代号网络图中表示一项工作（活动）。

线路——网络图中从起点开始，沿箭线方向连续通过一系列箭线与节点，最后到达终点节点所经过的通路。

双代号网络图中表示一个工作（活动），单代号网络图中表示工作（活动）之间的逻辑关系。

2）单代号网络图包含四种先后顺序的关系，如图所示：1、完成－开始(FS) 后续作业的开始依赖于紧前作业的完成。

2、完成－完成（FF）后续作业的完成依赖于紧前作业的完成。

3、开始－开始（SS）后续作业的开始依赖于紧前作业的开始。

4、开始－完成（SF）后续作业的完成依赖于紧前作业的开始。

微软的PROJECT软件与P3E/C软件，都采用了单代号网络图的表示方法。

3）所谓双代号网络图，是指用箭线表示作业，节点表示前一项工作的结束，同时表示后一项工作的开始。

在双代号网络图中，只使用完成－开始的逻辑关系，为了正确表达逻辑关系，有时需要使用虚箭线。

在P3E/C及P3软件里以及PROJECT软件里都只有单代号网络图。

但由于双代号网络图先进入中国，一些人更习惯它，国内的一些建设单位也采用的更多一些。

在软件方面，国内的梦龙软件、清华斯威尔软件都采用了双代号网络图。

中国项目管理研究所开发的AonAPlot双代号网络图自动生成系统，是专为PROJECT开发的配套系统，可以直接把PROJE 的单代号网络图转成双代号网络图。

单代号网络图和双代号网络图实例：1．项目开始，活动A和B同时进行，A结束后活动C和D开始，B结束后活动E和F开始，D和E结束后活动G可以开始，活动C、F和G结束时项目完成要求：请用单代号网络图和双代号网络图绘制项目网络图。

（1）单代号网络图绘制：结点表示活动，箭线表示逻辑关系；（2）双代号网络图绘制：箭头线表示活动，节点表示逻辑关系。

2．项目以活动A、B、C开始。

A结束后活动D开始；B结束后活动F开始；B、D都完成后活动E才开始；项目活动C、E、F结束时完成。

双代号网络图用什么软件绘制导语：想要绘制双代号图，还是用专业的软件好。

究竟有哪些专业的双代号网络图绘制软件呢？如果你是一个新手的话，那可以好好看一下一面给大家推荐的这款软件。

免费获取网络拓扑图软件：/network/新手老手都适合的双代号网络图绘制软件亿图网络图绘制作软件是由亿图软件公司推出的一款专门用来绘制电脑双代号网络图的软件。

软件功能强大，容易上手，几乎包含所有网络图的绘制，例如基本网络图、双代号网络图、Cisco网络图、机架图、网络通信图、3D网络图、AWS图等等，可以完美替代Visio。

软件采用拖拽的绘图方式，界面简单明了，操作方便，用户即看机即会，无需花费多少时间学习。

软件不仅提供各种专业图库，还提供海量模板，这点是其他软件无法比拟的。

强大的定制功能使得用户不仅可以自定义图形的填充和线条颜色，也可以自行绘制图库里的形状。

一键导出到PDF，Word, Visio, Png 等17种文件格式，无障碍与他人分享。

新版本不仅实现了跨平台，而且还支持云存储，使得团队协作更加容易。

亿图网络图绘制软件是您绘制双代号网络图的不二选择。

双代号网络图的三要素：1、工作：即箭线。

是用来表示一项工作需要消耗的人力、物力以及时间的具体活动过程。

也称之为工序或者作业。

2、节点：网络图中，箭线出发点和交汇处会使用圆圈，来表示该圆圈前面一项或者多项工作的结束以及允许后面一项或者多项工作的开始的时间，即为节点。

3、线路：在网络图中，从起点节点开始，沿箭头方向连续通过一系列箭线与节点，最后到达终点节点的通路称为线路。

双代号网络图的绘制规则：1、不能出现从一个节点出发，又顺着箭头方向又回到原出发点的循环回路。

2、不能有两个或者两个以上的箭线从同一节点出发又同时指向同一节点。

3、网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

4、网络图中的节点编号应该自左向右，由小到大，确保工作的起点节点的编号小于工作终点节点的编号，而且不能出现重复编号的节点，但是可以是非连续的编号。

双代号网络绘制方法双代号网络是指在网络图中使用两个字母来代表节点，以及两条线来表示连接节点的边。

这种网络通常用于传输数据或者控制系统等领域。

在这种网络中，每个节点都有一个输入和一个输出连接，并且连接线表示了节点之间的关系。

下面将讨论如何在绘制双代号网络时遵循正确的方法。

第一步：绘制节点在双代号网络中，节点通常用两个字母来表示，这两个字母通常由第一个字母表示行，第二个字母表示列。

例如，如果要绘制一个节点连接第2行和第3列，节点应该被命名为“B3”。

我们可以用一个圆形来表示每个节点。

第二步：连接节点在绘制双代号网络时，连接线通常使用两条线段。

这意味着我们需要在每个节点上绘制两个连接点。

这些连接点通常绘制在节点的左侧和右侧，分别表示输入和输出。

通常，我们使用箭头来表示信号流的方向。

第三步：添加标签除了节点和连接线之外，我们还需要为网络中的每个元素添加标签。

节点和线段应该都有一个标签，将它们和极性一起说明。

标签通常包括以下信息：1.节点标签：每个节点应该至少有一个标签。

这个标签应该指明该节点的作用或是该节点所代表的部件。

2.线段标签：每条线段都应该有一个标签。

这个标签应该指明这条线段所传递的信号或控制信号，以及极性。

例如，信号可以是正值或负值。

第四步：绘制网络在绘制完所有的节点和连接线之后，我们将它们组合成一个完整的网络。

网络通常会以类似于流程图的形式绘制出来，以反映信号在网络中传递的路径。

绘制网络时，我们应该从左到右或从上到下的顺序进行。

这有助于保持网络外观的一致性，并使得信号的方向更加容易理解。

总之，双代号网络是一种常见的网络图形，在数据和控制系统中广泛使用。

如果您需要画一张双代号网络的图，可以遵循以上步骤来完成。

记住，在网络绘制中，清晰易懂的表示是至关重要的。

因此，确定您的节点和线段标签，以及清晰的连线和方向，可以使您的网络图更加易于理解。

双代号网络图的绘制及时间参数计算图 （1）双代号网络图 1）绘制工作明细表（序号、工作、持续时间、逻辑关系（紧前或紧后关系） ） 2）依据逻辑关系绘制草图（按紧前关系为例） a.若某工作有且仅有一项紧前工作，则从其紧前工作的结束节点直接引出该工作； b.若某工作有多项紧前工作， 则从其紧前工作的结束节点各引出一项虚工作， 使得这些 虚工作交于一个节点，从该节点引出该工作。

3）草图整理，简化多余的虚工作 4）网络编号 （2）时间参数计算，采用图上作业法 （3）双代号网络图示例 时标图的应用 （1）有关要素的确定 1）时间参数 直接判读：ES，EF，FF 计算：TF，LS，LF。

2）关键线路 3）计算工期 （2）进度控制－前锋线法 1）进度实施现状 2）现状与计划对比、分析 3）措施 时标图的应用实例关键线路法 方法 1 补偿工期 索赔工期 奖罚工期补偿&索赔工期=调整后的合同工期-合同工期 奖罚工期=调整后的合同工期-实际工期 调整后的合同工期如何计算： 1、 首先找出原来的网络进度计划（调整的基础）； 2、 找出调整的要素（事件），梳理题目给出的事件类型，按发包人、承包人、不可抗力因 素分为三类（由设计人、监理人的原因造成的工期延误和逻辑关系变化归为发包人）； 3、 将发包人原因、不可抗力原因这两类导致的相应事件引起的工期延误和逻辑关系变化， 针对第一步找到的原有网络进度计划进行修正和调整。

注意： 实际工期是将三方原因引起的工期延误和逻辑关系变化， 均针对第一步找到的原有网 络进度计划进行修正和调整。

2.画草图工艺 组织 无一项二项及以上绘制草图的原则（依据工作的紧前关系从前往后画） ： 1） 没有紧前工作的直接从起点节点引出该工作； 2） 只有一项紧前工作的从其紧前工作的结束节点引出该工作； 3） 有二项紧前工作及其以上的从其紧前工作的结束节点分别引虚工作交于一个节点，从该 节点引出该工作。

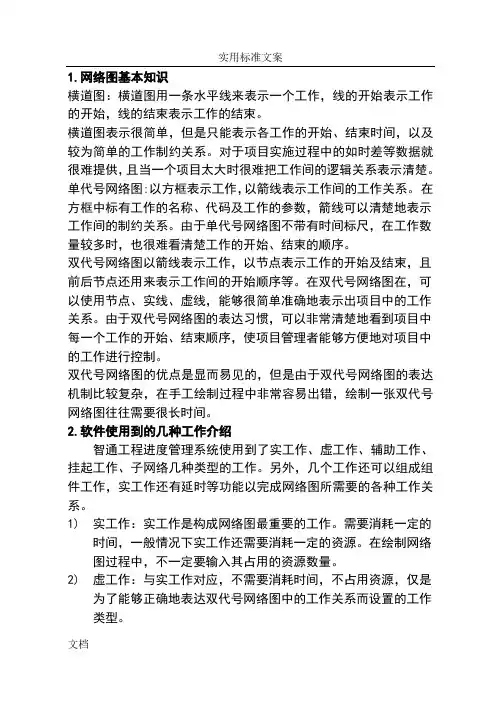

精心整理1.网络图基本知识横道图：横道图用一条水平线来表示一个工作，线的开始表示工作的开始，线的结束表示工作的结束。

横道图表示很简单，但是只能表示各工作的开始、结束时间，以及较为简单的工作制约关系。

对于项目实施过程中的如时差等数据就很难提供，且当一个项目太大时很难把工作间的逻辑关系表示清楚。

单代号网络图:以方框表示工作，以箭线表示工作间的工作关系。

在方框中标有工作的名称、代码及工作的参数，箭线可以清楚地表示工作间的制约关系。

由于单代号网络图不带有时间标尺，在工作数量较多时，也很难看清楚工作的开始、结束的顺序。

2.1)2)3)4)5)6）、组件：有时，两个工作间有搭接的逻辑关系。

如工作乙要在工作甲开始后20天开始，这用普通的紧前紧后关系就不能表达出来，为此，这里设置了组件的概念。

???如图所示：工作甲由两个工作组成，这两个工作设置成了组件，因此，在网络图上看起来，就象是一个工作。

7）、延时：如果工作甲要在工作乙完成之后20天开始，则可以把3.网络图中的几种工作逻辑关系???逻辑关系是把所有工作联系在一起从而构成一个完整网络图的工作与工作之间的紧前紧后关系。

逻辑关系表示一个工作的开始时间与其他工作开始、结束时间的限制关系。

为了能够正确表达工作间的时间限制，ztproject使用了下面几种逻辑关系1）、FS-工作1完成后，工作2马上开始。

如图所示：2）、FS（延时）-工作1完成后一段时间，工作2开始。

这样只需要设置一下工作乙的延时即可。

如图所示：3）、SS-工作1工作2同时开始。

如图所示：4）、SS（延时）-工作1开始后一段时间，工作3开始。

这需要用到组件。

先完成图1的网络图，然后选择工作1，工作2（图2），在选择的工作上按右键，在弹出菜单中选择生成组件即可（图3）。

5）、何时使用虚工作如图所示：下面举一个使用虚工作的例子。

工作关系：工作1为工作4的前导工作，工作3是工作4的前导工作，工作3不是工作2的前导工作。
