双代号网络图用什么软件画导语：双代号网络图亦称“箭线图法”。

用箭线表示活动，并在节点处将活动连接起来表示依赖关系的网络图。

仅用结束-开始关系及用虚工作线表示活动间逻辑关系。

其中，因为箭线是用来表示活动的，有时为确定所有逻辑关系，可使用虚拟活动。

如果你不知道双代号网络图用什么软件画好的话，那么一起来看看本文介绍的这款软件吧。

免费获取网络拓扑图软件：/network/双代号网络图用什么软件画好？亿图网络图绘制作软件是由亿图软件公司推出的一款专门用来绘制电脑双代号网络图的软件。

软件功能强大，容易上手，几乎包含所有网络图的绘制，例如基本网络图、双代号网络图、Cisco网络图、机架图、网络通信图、3D网络图、AWS图等等，可以完美替代Visio。

软件采用拖拽的绘图方式，界面简单明了，操作方便，用户即看机即会，无需花费多少时间学习。

软件不仅提供各种专业图库，还提供海量模板，这点是其他软件无法比拟的。

强大的定制功能使得用户不仅可以自定义图形的填充和线条颜色，也可以自行绘制图库里的形状。

一键导出到PDF，Word, Visio, Png 等17种文件格式，无障碍与他人分享。

新版本不仅实现了跨平台，而且还支持云存储，使得团队协作更加容易。

亿图网络图绘制软件是您绘制双代号网络图的不二选择。

双代号网络图的三要素：1、工作：即箭线。

是用来表示一项工作需要消耗的人力、物力以及时间的具体活动过程。

也称之为工序或者作业。

2、节点：网络图中，箭线出发点和交汇处会使用圆圈，来表示该圆圈前面一项或者多项工作的结束以及允许后面一项或者多项工作的开始的时间，即为节点。

3、线路：在网络图中，从起点节点开始，沿箭头方向连续通过一系列箭线与节点，最后到达终点节点的通路称为线路。

双代号网络图的绘制规则：1、不能出现从一个节点出发，又顺着箭头方向又回到原出发点的循环回路。

2、不能有两个或者两个以上的箭线从同一节点出发又同时指向同一节点。

3、网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

常用施工进度计划横道图网络图编制软件常用施工进度计划横道图网络图编制软件2)可读取概预算数据,自动生成带有工程量和资源分配的施工工序，自动计算关键线提供了多种优化、流水作业方案及里程碑及前锋线)自动实现横道图、单代号图、双代号图转换等功能.在国内外为数众多的大型项目管理软件当中,美国Primavera公司开发的Primavera Project Planner (P3)普及程度和占有率是最高的。

国内的大型和特大型建设工程项目几乎都采用了P3.目前国内广泛使用的P3进度计划管理软件主要是指：项目级的P3。

P3是用于项目进度计划、动态控制、资源管理和费用控制的综合进度计划管理软件,也是目前国内大型项目中应用最多的进度计划管理软件.2）拥有完善的编码体系,包括WBS（工作分解结构)编码、作业代码编码、作业分类码编码、资源编码和费用科目编码等。

3）这些编码以及这些编码所带来的分析、管理手段给项目管理人员的管理以充分的回旋余地，项目管理人员可以从多个角度对工程进行有效管理。

1)同时管理多个工程，通过各种视图、表格和其他分析、展示工具，帮助项目管理人员有效控制大型、复杂项目.2）可以通过数据库互联（Open Data Base Connectivity简写ODBC）与其他系统结合进行相关数据的采集、数据存储和风险分析。

3)P3提供了上百种标准的报告，同时还内置报告生成器，可以生成各种自定义的图形和表格报告。

但其在大型工程层次划分上的不足和相对薄弱的工程（特别是对于大型建设工程项目)汇总功能将其应用在了一个比较小的范围内。

4)某些代码长度上的妨碍了该软件与项目其他系统的直接对接，后台的Btrieve数据库的性能也明显影响剜软件的响应速度和与项目信息管理系统集成的便利性，给用户的使用带来了一些不方便。

这些问题在其后期的P3e中得到了一定程度的解决。

借助Project和其他辅助工具，可以满足一般要求不是很高的项目管理的需求;但如果项目比较复杂，或对项目管理的要求很高，那么该软件可能很难让人满意，这主要是该软件在处理复杂项目的管理方面还存在一些不足的地方。

双代号网络图的绘制方法二、根据工作逻辑矩阵表计算工作位置代号表，为了使双代号网络图的条理清楚，各工作的布局合理，可以先按照下列原则确定各工作的开始节点位置号和结束节点位置号，然后按各自的节点位置号绘制网络图。

位置代号计算规则：①无紧前工作的工作（即双代号网络图开始的第一项工作），其开始节点位置号为零；②有紧前工作的工作，其开始节点位置号等于其紧前工作的开始节点位置号的最大值加1；③有紧后工作的工作，其结束节点位置号等于其紧后工作的开始节点位置号的最小值；④无紧后工作的工作（即双代号网络图开始的最后一项工作），其结束节点位置号等于网络图中各工作的结束节点位置号的最大值加1。

三、绘制双代号网络进度计划表，按照下列绘图原则：1、绘制没有紧前工作的工作箭线，使他们具有相同的开始节点，以保证网络图只有一个起点节点。

2、依次绘制其他工作箭线。

这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。

在绘制这些工作箭线时，应按下列原则进行：①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接绘制在其紧前工作之后即可。

②当所要绘制的工作只有多项紧前工作时，应按以下四种情况分别予以考虑：第一种情况：对于所要绘制的工作而言，如果在其多项紧前工作中存在一项（且只存在一项）只作为本工作紧前工作的工作（即在紧前工作栏中，该紧前工作只出现一次），则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

第二种情况：对于所要绘制的工作而言，如果在其紧前工作中存在多项只作为本工作紧前工作的工作，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

第三种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况时，应判断本工作的所有紧前工作是否都同时是其他工作的紧前工作（即在紧前工作栏中，这几项紧前工作是否均同时出现若干次）。

双代号网络图绘制方法双代号网络图（bipartite graph），也被称为二分图或二部图，是一种特殊的网络图。

它的节点可以分为两个不相交的集合，两个集合内的节点之间没有连接，而两个集合之间的节点之间有连接。

在双代号网络图中，用边表示两个集合之间的连接关系。

绘制双代号网络图的方法可以分为以下几个步骤：1. 确定要绘制的双代号网络图的节点。

首先，确定两个集合的节点数量，假设集合A的节点数量为m，集合B的节点数量为n。

将集合A的节点标记为A1、A2、...、Am，将集合B的节点标记为B1、B2、...、Bn。

2. 确定节点之间的连接关系。

根据实际情况，确定哪些集合A中的节点与集合B中的节点之间存在连接关系。

将连接关系用边表示，可以用直线或曲线表示，一般用直线表示。

连接关系可以是一个集合A中的节点与一个集合B中的节点之间的连接，也可以是一个集合A中的节点与多个集合B中的节点之间的连接，同样也可以是一个集合B中的节点与多个集合A中的节点之间的连接。

3. 绘制节点和连接关系。

将节点按照规定的数量和标记绘制在纸上或绘图软件中。

节点可以用圆形或方形表示，并在节点上标记节点的标签。

在节点之间用直线表示连接关系，将边绘制在相应的节点之间。

可以使用不同的颜色或线型表示不同的连接关系，以区分不同的边。

4. 调整布局和位置。

根据需要，调整节点和连接关系的位置和布局。

可以通过拖动节点和边的位置来实现。

调整布局和位置的目标是使得网络图更加清晰和易读，边的交叉尽量减少。

5. 添加辅助元素。

根据需要，可以添加辅助元素来增强网络图的表达能力和可读性。

辅助元素可以包括节点的颜色、大小、标签的显示方式等。

可以添加文本标签来说明节点或边的含义。

还可以添加图例和标题来说明图的含义和目的。

绘制双代号网络图的关键是确定节点和连接关系，以及调整布局和位置。

对于较大的网络图，可能需要使用专业的绘图软件来绘制，以便更好地管理和调整元素。

在绘制过程中，要注意边的交叉尽量减少，节点和边的位置要符合逻辑和布局美观的要求。

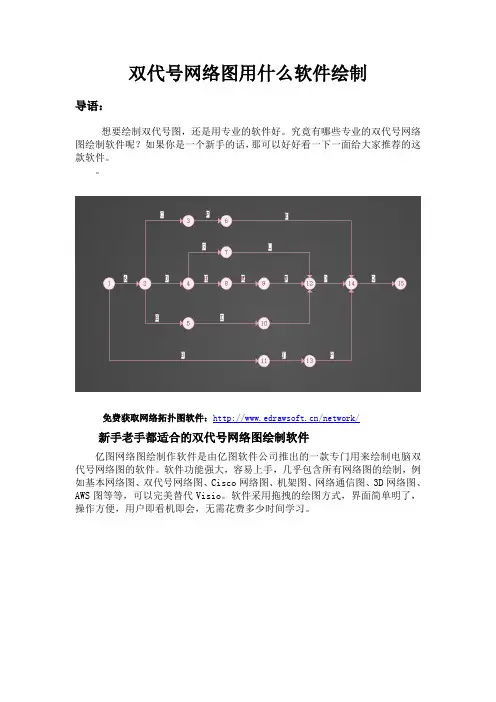

双代号网络图用什么软件绘制导语：想要绘制双代号图，还是用专业的软件好。

究竟有哪些专业的双代号网络图绘制软件呢？如果你是一个新手的话，那可以好好看一下一面给大家推荐的这款软件。

免费获取网络拓扑图软件：/network/新手老手都适合的双代号网络图绘制软件亿图网络图绘制作软件是由亿图软件公司推出的一款专门用来绘制电脑双代号网络图的软件。

软件功能强大，容易上手，几乎包含所有网络图的绘制，例如基本网络图、双代号网络图、Cisco网络图、机架图、网络通信图、3D网络图、AWS图等等，可以完美替代Visio。

软件采用拖拽的绘图方式，界面简单明了，操作方便，用户即看机即会，无需花费多少时间学习。

软件不仅提供各种专业图库，还提供海量模板，这点是其他软件无法比拟的。

强大的定制功能使得用户不仅可以自定义图形的填充和线条颜色，也可以自行绘制图库里的形状。

一键导出到PDF，Word, Visio, Png 等17种文件格式，无障碍与他人分享。

新版本不仅实现了跨平台，而且还支持云存储，使得团队协作更加容易。

亿图网络图绘制软件是您绘制双代号网络图的不二选择。

双代号网络图的三要素：1、工作：即箭线。

是用来表示一项工作需要消耗的人力、物力以及时间的具体活动过程。

也称之为工序或者作业。

2、节点：网络图中，箭线出发点和交汇处会使用圆圈，来表示该圆圈前面一项或者多项工作的结束以及允许后面一项或者多项工作的开始的时间，即为节点。

3、线路：在网络图中，从起点节点开始，沿箭头方向连续通过一系列箭线与节点，最后到达终点节点的通路称为线路。

双代号网络图的绘制规则：1、不能出现从一个节点出发，又顺着箭头方向又回到原出发点的循环回路。

2、不能有两个或者两个以上的箭线从同一节点出发又同时指向同一节点。

3、网络图中的箭线(包括虚箭线，以下同)应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。

4、网络图中的节点编号应该自左向右，由小到大，确保工作的起点节点的编号小于工作终点节点的编号，而且不能出现重复编号的节点，但是可以是非连续的编号。

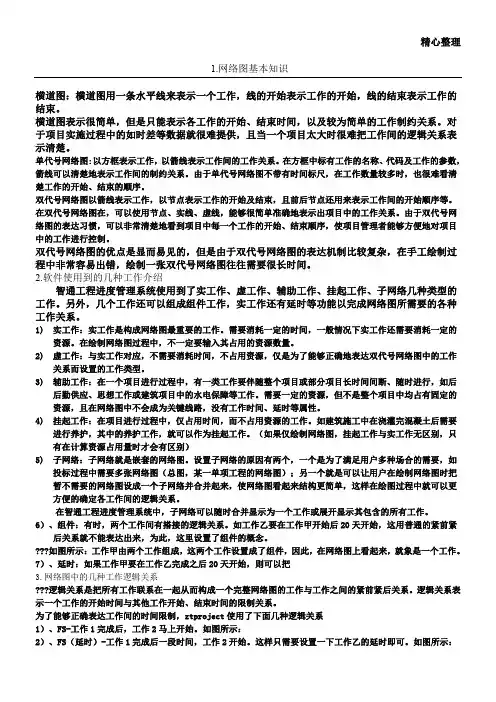

精心整理1.网络图基本知识横道图：横道图用一条水平线来表示一个工作，线的开始表示工作的开始，线的结束表示工作的结束。

横道图表示很简单，但是只能表示各工作的开始、结束时间，以及较为简单的工作制约关系。

对于项目实施过程中的如时差等数据就很难提供，且当一个项目太大时很难把工作间的逻辑关系表示清楚。

单代号网络图:以方框表示工作，以箭线表示工作间的工作关系。

在方框中标有工作的名称、代码及工作的参数，箭线可以清楚地表示工作间的制约关系。

由于单代号网络图不带有时间标尺，在工作数量较多时，也很难看清楚工作的开始、结束的顺序。

2.1)2)3)4)5)6）、组件：有时，两个工作间有搭接的逻辑关系。

如工作乙要在工作甲开始后20天开始，这用普通的紧前紧后关系就不能表达出来，为此，这里设置了组件的概念。

???如图所示：工作甲由两个工作组成，这两个工作设置成了组件，因此，在网络图上看起来，就象是一个工作。

7）、延时：如果工作甲要在工作乙完成之后20天开始，则可以把3.网络图中的几种工作逻辑关系???逻辑关系是把所有工作联系在一起从而构成一个完整网络图的工作与工作之间的紧前紧后关系。

逻辑关系表示一个工作的开始时间与其他工作开始、结束时间的限制关系。

为了能够正确表达工作间的时间限制，ztproject使用了下面几种逻辑关系1）、FS-工作1完成后，工作2马上开始。

如图所示：2）、FS（延时）-工作1完成后一段时间，工作2开始。

这样只需要设置一下工作乙的延时即可。

如图所示：3）、SS-工作1工作2同时开始。

如图所示：4）、SS（延时）-工作1开始后一段时间，工作3开始。

这需要用到组件。

先完成图1的网络图，然后选择工作1，工作2（图2），在选择的工作上按右键，在弹出菜单中选择生成组件即可（图3）。

5）、何时使用虚工作如图所示：下面举一个使用虚工作的例子。

工作关系：工作1为工作4的前导工作，工作3是工作4的前导工作，工作3不是工作2的前导工作。

第一步软件安装
软件应用介绍
打开这个图标后会出现这个界面
然后、、、、
接下来的一步就是输入以下的东西
最进去编辑时的界面
用网络图界面编制工程进度计划图
用横道图界面编制进度计划图
还没有制作完成的单代号网络图
这是制作好的双代号网络图例图
这是制作好的横道图例图
电脑制作网络图的功能好处
•根据你个人的设计施工方案，把各分部分项工程的时间进度先认为划分，然后在用的此软件输入各分部分项工程的内容和工期
•根据个人的强项，可以选择在双代号网络图、横道图以及单代号网络图中制作进度图
•您只需要把其中的一份图制作出来，其他的两幅图就会自动生成
•最后一步就是用截图功能把图截出来放进个人的毕业设计进度图中
其他制作网络图的方法
•1、CAD制作双代号网络图、单代号网络图以及横道图
•2、Exal制作横道图。

1.网络图基本知识横道图：横道图用一条水平线来表示一个工作，线的开始表示工作的开始，线的结束表示工作的结束。

横道图表示很简单，但是只能表示各工作的开始、结束时间，以及较为简单的工作制约关系。

对于项目实施过程中的如时差等数据就很难提供，且当一个项目太大时很难把工作间的逻辑关系表示清楚。

单代号网络图:以方框表示工作，以箭线表示工作间的工作关系。

在方框中标有工作的名称、代码及工作的参数，箭线可以清楚地表示工作间的制约关系。

由于单代号网络图不带有时间标尺，在工作数量较多时，也很难看清楚工作的开始、结束的顺序。

双代号网络图以箭线表示工作，以节点表示工作的开始及结束，且前后节点还用来表示工作间的开始顺序等。

在双代号网络图在，可以使用节点、实线、虚线，能够很简单准确地表示出项目中的工作关系。

由于双代号网络图的表达习惯，可以非常清楚地看到项目中每一个工作的开始、结束顺序，使项目管理者能够方便地对项目中的工作进行控制。

双代号网络图的优点是显而易见的，但是由于双代号网络图的表达机制比较复杂，在手工绘制过程中非常容易出错，绘制一张双代号网络图往往需要很长时间。

2.软件使用到的几种工作介绍智通工程进度管理系统使用到了实工作、虚工作、辅助工作、挂起工作、子网络几种类型的工作。

另外，几个工作还可以组成组件工作，实工作还有延时等功能以完成网络图所需要的各种工作关系。

1)实工作：实工作是构成网络图最重要的工作。

需要消耗一定的时间，一般情况下实工作还需要消耗一定的资源。

在绘制网络图过程中，不一定要输入其占用的资源数量。

2)虚工作：与实工作对应，不需要消耗时间，不占用资源，仅是为了能够正确地表达双代号网络图中的工作关系而设置的工作类型。

文档3)辅助工作：在一个项目进行过程中，有一类工作要伴随整个项目或部分项目长时间间断、随时进行，如后后勤供应、思想工作或建筑项目中的水电保障等工作。

需要一定的资源，但不是整个项目中均占有固定的资源，且在网络图中不会成为关键线路，没有工作时间、延时等属性。

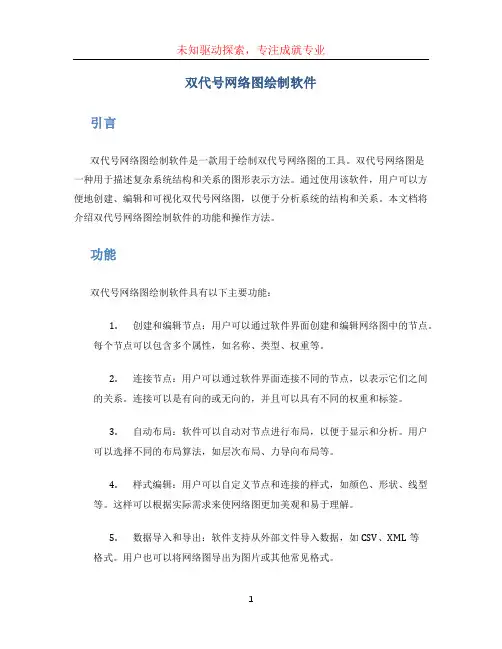

双代号网络图绘制软件简介双代号网络图是一种形象地表示和分析复杂系统的方法，它通过图形化的方式展示系统中的各个元素以及元素之间的关系。

绘制双代号网络图是一个繁琐的过程，需要手动绘制图形并添加连接线，因此，为了简化这一过程，开发出了双代号网络图绘制软件。

本文将介绍一款名为“双代号网络图绘制软件”的工具，它能够帮助用户轻松地绘制和编辑双代号网络图，并提供一系列实用的功能。
