画法几何及CAD制图：10轴测投影

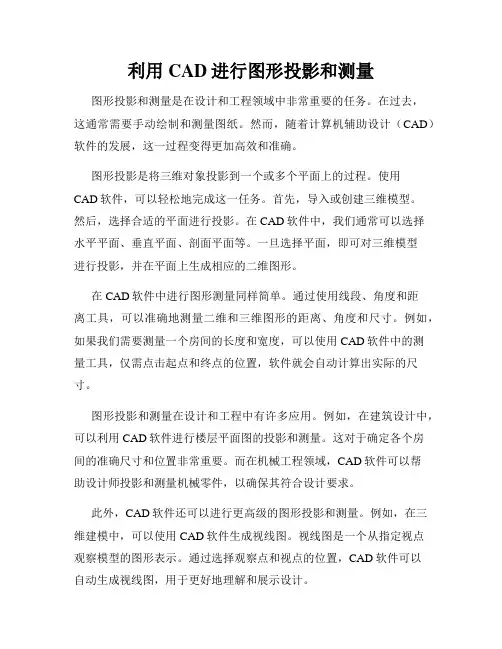

利用CAD进行图形投影和测量图形投影和测量是在设计和工程领域中非常重要的任务。

在过去，这通常需要手动绘制和测量图纸。

然而，随着计算机辅助设计（CAD）软件的发展，这一过程变得更加高效和准确。

图形投影是将三维对象投影到一个或多个平面上的过程。

使用CAD软件，可以轻松地完成这一任务。

首先，导入或创建三维模型。

然后，选择合适的平面进行投影。

在CAD软件中，我们通常可以选择水平平面、垂直平面、剖面平面等。

一旦选择平面，即可对三维模型进行投影，并在平面上生成相应的二维图形。

在CAD软件中进行图形测量同样简单。

通过使用线段、角度和距离工具，可以准确地测量二维和三维图形的距离、角度和尺寸。

例如，如果我们需要测量一个房间的长度和宽度，可以使用CAD软件中的测量工具，仅需点击起点和终点的位置，软件就会自动计算出实际的尺寸。

图形投影和测量在设计和工程中有许多应用。

例如，在建筑设计中，可以利用CAD软件进行楼层平面图的投影和测量。

这对于确定各个房间的准确尺寸和位置非常重要。

而在机械工程领域，CAD软件可以帮助设计师投影和测量机械零件，以确保其符合设计要求。

此外，CAD软件还可以进行更高级的图形投影和测量。

例如，在三维建模中，可以使用CAD软件生成视线图。

视线图是一个从指定视点观察模型的图形表示。

通过选择观察点和视点的位置，CAD软件可以自动生成视线图，用于更好地理解和展示设计。

在使用CAD软件进行图形投影和测量时，我们需要注意几个关键点。

首先，要确保选择的平面与投影对象相匹配。

如果平面选取不当，可能会导致投影结果不准确。

其次，要熟练掌握CAD软件中的测量工具和技巧，以确保测量结果准确可靠。

最后，要经常保存和备份工作，以防止意外丢失数据。

总结起来，利用CAD软件进行图形投影和测量是一个高效、准确和方便的方法。

无论是在建筑设计还是机械工程领域，CAD软件都可以帮助我们完成这些任务，并提供更好的设计和工程结果。

通过熟练掌握CAD软件的使用技巧，我们可以更加高效地进行图形投影和测量，提升我们的设计能力和工作效率。

CAD轴测图绘制方法与示范CAD（计算机辅助设计）软件是现代工程设计中不可或缺的工具，它大大简化了设计师的工作流程并提高了效率。

在CAD软件中，绘制轴测图是常见的任务之一，本文将介绍CAD软件中绘制轴测图的方法与示范。

首先，打开CAD软件并创建一个新的绘图文件。

选择合适的绘图单位和比例，确保绘制出的图形符合实际要求。

绘制基础图形是绘制轴测图的第一步。

CAD软件提供了多种基础绘图工具，如线、圆、矩形等。

通过这些工具，可以快速绘制出需要的基础图形。

在绘制轴测图时，需要使用到轴测图的三个视角：俯视图、主视图和左、右视图。

通常，我们选择三个视角中的两个进行绘制：首先，绘制俯视图。

俯视图是俯视观察物体的视角，可以看到物体的顶面。

选择“绘制”工具箱中的“直线”工具，在工作区上点击鼠标左键，绘制出物体的底面。

接下来，选择“拉伸”工具，选择底面并指定拉伸的高度，即可完成物体的俯视图绘制。

其次，绘制主视图。

主视图是从正面观察物体的视角，可以看到物体的前面。

选择“绘制”工具箱中的“直线”工具，绘制出物体的前面。

根据需要，可以使用其他绘图工具进行细节的添加和修饰。

最后，绘制左、右视图。

左、右视图是从侧面观察物体的视角，可以看到物体的一侧。

选择“旋转”工具，选择主视图并指定旋转轴，将视角调整到适当的侧面视角。

使用“复制”工具，复制主视图并将其旋转到相应的侧面视角，即可完成左、右视图的绘制。

在绘制轴测图时，还可以根据需要添加细节和修饰。

CAD软件提供了许多绘图工具和修饰选项，如填充、阴影、文字等。

通过使用这些工具，可以使轴测图更加真实和生动。

在绘制完成后，可以对轴测图进行调整和修正。

CAD软件提供了移动、缩放、旋转等操作，可以对轴测图进行调整和修正。

通过这些操作，可以使轴测图更加准确和符合实际要求。

最后，保存绘制好的轴测图。

选择“文件”菜单中的“保存”选项，并选择保存的文件格式和路径，即可保存绘制好的轴测图。

绘制轴测图是CAD软件中常见的任务之一。

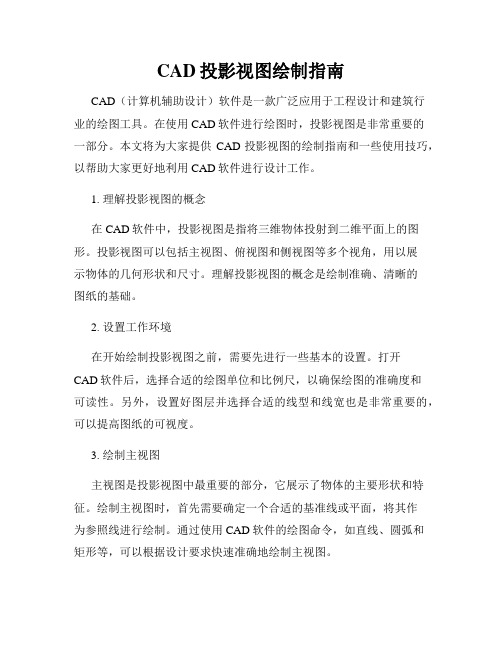

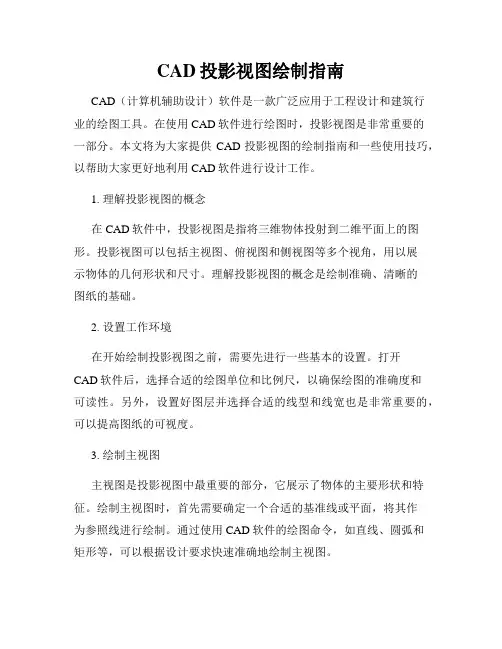

CAD投影视图绘制指南CAD（计算机辅助设计）软件是一款广泛应用于工程设计和建筑行业的绘图工具。

在使用CAD软件进行绘图时，投影视图是非常重要的一部分。

本文将为大家提供CAD投影视图的绘制指南和一些使用技巧，以帮助大家更好地利用CAD软件进行设计工作。

1. 理解投影视图的概念在CAD软件中，投影视图是指将三维物体投射到二维平面上的图形。

投影视图可以包括主视图、俯视图和侧视图等多个视角，用以展示物体的几何形状和尺寸。

理解投影视图的概念是绘制准确、清晰的图纸的基础。

2. 设置工作环境在开始绘制投影视图之前，需要先进行一些基本的设置。

打开CAD软件后，选择合适的绘图单位和比例尺，以确保绘图的准确度和可读性。

另外，设置好图层并选择合适的线型和线宽也是非常重要的，可以提高图纸的可视度。

3. 绘制主视图主视图是投影视图中最重要的部分，它展示了物体的主要形状和特征。

绘制主视图时，首先需要确定一个合适的基准线或平面，将其作为参照线进行绘制。

通过使用CAD软件的绘图命令，如直线、圆弧和矩形等，可以根据设计要求快速准确地绘制主视图。

4. 绘制俯视图和侧视图在完成主视图的绘制后，可以进一步绘制俯视图和侧视图，以展示物体的其他视角。

通过选择适当的投影方向，可以使用CAD软件的绘图命令轻松地绘制出俯视图和侧视图。

在选择投影方向时，需要考虑物体的主要特征和视觉效果，以确保图纸的准确性和立体感。

5. 添加尺寸和注释在完成投影视图的绘制后，需要添加尺寸和注释，以便读者正确理解图纸的含义和要求。

通过使用CAD软件的标注命令，可以轻松地添加尺寸线、尺寸标注和文字注释等。

在添加尺寸和注释时，需要注意选择合适的文字大小和字体，以确保图纸的可读性。

6. 检查和修改完成投影视图的绘制后，需要进行仔细的检查和修改，以确保图纸的准确性和规范性。

检查时需要注意几何尺寸和比例的准确性，以及图层和线型的一致性。

如果发现错误或不符合要求的地方，及时进行修改和调整，以保证最终图纸的质量。

手把手教你CAD轴测图的绘制方法轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。

绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。

一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。

当激活轴测模式之后，就可以分别在这三个面间进行切换。

如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。

一、激活轴测投影模式1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。

2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。

3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。

二、在轴测投影模式下画直线1、输入坐标点的画法：与X轴平行的线，极坐标角度应输入30°，如@50<30。

与Y轴平行的线，极坐标角度应输入150°，如@50<150。

与Z轴平行的线，极坐标角度应输入90°，如@50<90.所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。

2、也可以打开正交状态进行画线。

如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。

▲实例：在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。

1、激活轴测－－>启动正交，当前面为左面图形。

2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合，如下图1。

3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。

第7章轴测投影§7.1 轴测投影的基本知识§7.2 正轴测图的画法§7.3 斜轴测图的画法PZ 1X 1O 1Y 1ZOXY斜轴测投影图正投影图S S 0一、轴测投影形成§7.1 基本知识§7.2 正轴测投影画法二、轴测投影概念§7.1轴测投影的基本知识一、轴测投影的形成三、性质与分类四、常用轴测投影§7.3 斜轴测投影画法总目录多面正投影图与轴测图的比较多面正投影图可以比较确切地表达形体的结构和形状，且作图方便，但这种图样直观性差；轴测图能同时反映形体长、宽、高三个方向的形状，具有形象直观的优点，但不能确切地表达形体原来的形状与大小．且作图较复杂，因而轴测图在工程上一般仅用作辅助图样。

§7.2 正轴测投影画法§7.3 斜轴测投影画法总目录一、轴测投影形成§7.1 基本知识二、轴测投影概念三、性质与分类四、常用轴测投影二、轴测投影基本概念OCC O r OB B O q OA A O p 111111,,===YXZO PZ 1Y 1X 1O 1A 1C 1B 1CBA轴测轴、轴间角和轴向伸缩系数轴向伸缩系数:§7.2 正轴测投影画法§7.3 斜轴测投影画法总目录一、轴测投影形成§7.1 基本知识二、轴测投影概念三、性质与分类四、常用轴测投影三、轴测投影的基本性质与分类基本性质：1. 空间平行线段的轴测投影仍平行2. 空间平行于坐标轴的直线段的轴测投影仍与相应的轴测轴平行3. 空间两平行线段或同一直线上的两线段长度之比，其轴测投影保持不变分类：按投射线与投影面是否垂直分为：正轴测图、斜轴测图按轴向伸缩系数的不同情况分为：等测、二测、三测§7.2 正轴测投影画法§7.3 斜轴测投影画法总目录一、轴测投影形成§7.1 基本知识二、轴测投影概念三、性质与分类四、常用轴测投影四、几种常用的轴测投影正等测的轴间角均为120 ，轴向伸缩系数约为0.82，O为方便起见，将轴向伸缩系数放大为1。
