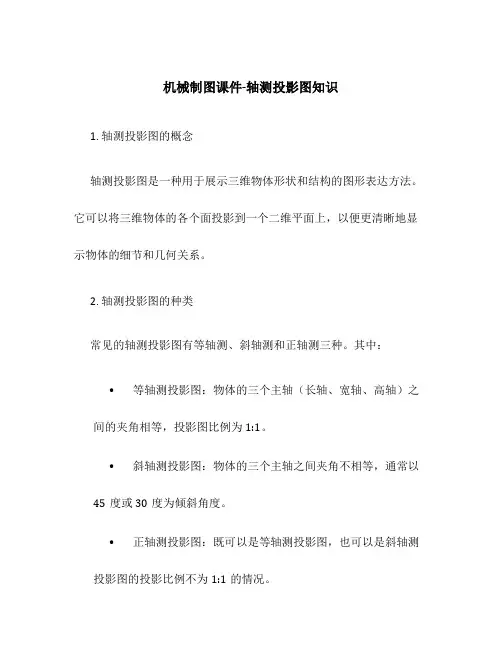

机械制图课件-轴测投影图知识1. 轴测投影图的概念轴测投影图是一种用于展示三维物体形状和结构的图形表达方法。

它可以将三维物体的各个面投影到一个二维平面上，以便更清晰地显示物体的细节和几何关系。

2. 轴测投影图的种类常见的轴测投影图有等轴测、斜轴测和正轴测三种。

其中：•等轴测投影图：物体的三个主轴（长轴、宽轴、高轴）之间的夹角相等，投影图比例为1:1。

•斜轴测投影图：物体的三个主轴之间夹角不相等，通常以45度或30度为倾斜角度。

•正轴测投影图：既可以是等轴测投影图，也可以是斜轴测投影图的投影比例不为1:1的情况。

3. 轴测投影图的主要特点轴测投影图具有以下主要特点：•保持物体的形状：轴测投影图可以保持物体的真实形状，不会发生形变。

•显示物体的所有面：轴测投影图可以显示物体的前、后、上、下、左、右等各个面，使得观察者可以全方位地观察物体的外观。

•清晰明了：轴测投影图的投影线条清晰明了，不会出现视觉上的混淆。

•便于测量和设计：通过轴测投影图可以方便地进行测量和设计，尺寸和比例可以轻松确定。

4. 轴测投影图的制作步骤制作轴测投影图的一般步骤如下所示：1.确定物体的主轴方向，即长轴、宽轴和高轴。

这需要根据物体的形状和结构来决定。

2.根据主轴方向确定投影面，即确定物体的前、后、上、下、左、右等各个面。

确定投影面后，可以根据需要选择一个合适的投影比例。

3.根据物体的真实尺寸，将物体的各个面投影到投影面上。

需要注意的是，投影过程中需要保持直线、点、面等几何元素的相对位置和关系。

4.在投影面上绘制出投影图，使用合适的标线和符号来表示不同的元素和特征。

5. 轴测投影图的应用领域轴测投影图在机械制图中有广泛的应用，尤其适用于以下领域：•机械设计：轴测投影图可以帮助工程师实现对机械零件和装配件的设计和效果展示。

•工艺制作：轴测投影图可以辅助制造工艺的规划和排布，提高生产效率。

•建筑设计：轴测投影图能够帮助建筑师表达建筑物的立面、平面和空间结构，方便设计和施工。

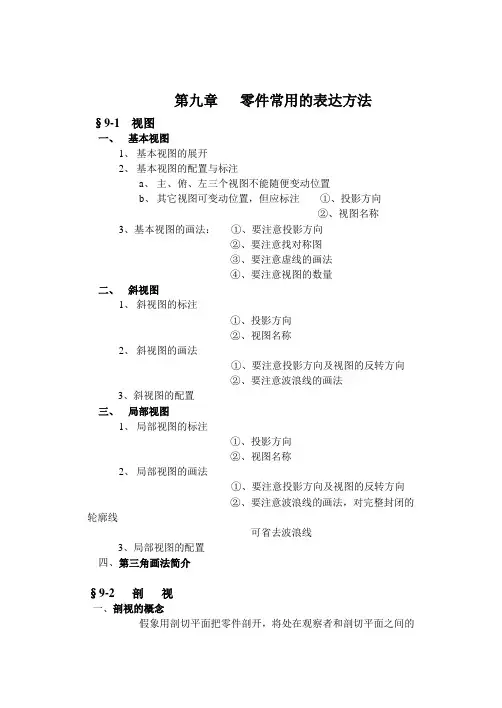

第九章零件常用的表达方法§9-1 视图一、基本视图1、基本视图的展开2、基本视图的配置与标注a、主、俯、左三个视图不能随便变动位置b、其它视图可变动位置，但应标注①、投影方向②、视图名称3、基本视图的画法：①、要注意投影方向②、要注意找对称图③、要注意虚线的画法④、要注意视图的数量二、斜视图1、斜视图的标注①、投影方向②、视图名称2、斜视图的画法①、要注意投影方向及视图的反转方向②、要注意波浪线的画法3、斜视图的配置三、局部视图1、局部视图的标注①、投影方向②、视图名称2、局部视图的画法①、要注意投影方向及视图的反转方向②、要注意波浪线的画法，对完整封闭的轮廓线可省去波浪线3、局部视图的配置四、第三角画法简介§9-2 剖视一、剖视的概念假象用剖切平面把零件剖开，将处在观察者和剖切平面之间的部分移去，而将其余部分向投影面投影，这种方法称为剖视。

所得的图形称为剖视图。

1、剖视的画法a、画剖视图的步骤：①、确定剖切位置②、画剖切后的可见轮廓线a、移去部分外形轮廓线不存在b、内部形状剖开后可见，虚线变实线。

c、向后投影可见的线，虚线变实线③、在断面上画剖面符号剖视图中，剖切到的断面部分为剖面，应画上剖面符号。

b、画剖视图应注意的几个问题：①、剖切平面应通过孔、槽的中心线并平行或垂直于某一投影面。

②、当零件的一个视图上取剖视后，其他视图仍然应该完整的画出。

③、在剖切平面后方的可见轮廓线必须用粗实线全部画出，不能遗漏。

④、对已经表达清楚的内外结构，取剖视以后其虚线一般省略不画。

⑤、在同一零件的各个剖视图中，其剖面线应方向一致且间隔相等。

⑥、对零件上的肋板、轮辐及薄板，当被纵向剖切后，不画剖面线。

2、剖视的标注a、标注内容：①、剖切位置②、投影方向③、视图名称b、国标规定的标注：①、当剖面图按投影关系配置，中间又没有其他图形隔开时，可以省略箭头。

②、当剖切平面与机件的对称面重合，且剖面图按投影关系配置，中间又没有其他图形隔开时，可以不标注。

画法几何与工程制图Descriptive Geometry and Engineering Drawing一、课程基本信息学时：64学分：4考核方式：考试，平时成绩（绘图和上机成绩和考勤）占总成绩的30%中文简介：本课程是学科基础必修课，是环境工程专业后继课程学习、生产实习、课程设计和毕业设计的重要的先修课程。

学习内容包括制图的基本知识、画法几何、投影图、专业图和计算机绘图。

主要学习投影法（主要是正投影）的基本理论及其应用；学习空间形体的图示表达；培养空间形象思维能力和空间分析能力；掌握制图基本知识、基本绘图能力和读图能力，以及有关建筑工程制图的国家标准。

二、教学目的与要求学生通过本课程的学习，可获得有关环境工程制图方面的知识，学习各种投影法（主要是正投影法）的基本理论及其应用，培养绘制和阅读工程图纸的能力、空间几何问题的图解能力，同时学习计算机绘图的初步知识，为后继课程学习、生产实习、课程设计和毕业设计打下良好基础。

本课程教学的基本要求是：1. 通过学习制图的基本知识和技能训练,了解并贯彻国家制图标准所规定的制图基本规格,学会使用绘图工具和绘图仪器的方法,掌握绘图的基本技能。

2. 画法几何是制图的理论基础,通过画法几何的学习掌握正投影的原理,掌握各几何元素空间相对位置的投影特点,并能解决空间几何元素的度量和定位问题。

3. 通过投影制图的学习,应了解和掌握国家制图标准中有关符号,图样画法,尺寸标注等规定。

掌握形体的投影图画法,尺寸标注及读图方法,并掌握各种轴测投影图的画法。

4. 通过专业制图的学习,应掌握房屋建筑施工图、给排水施工图的图示内容及图示方法和图示特点。

掌握专业制图的有关标准规定和表达方法,掌握绘制和阅读专业施工图的基本技能。

三、教学方法与手段多媒体讲授与实物模型结合的方法。

四、教学内容及目标教学内容教学目标学时分配第一章制图基本知识第一节概论了解 1第二节图纸幅面、线形、字体、尺寸标注掌握 1 重点与难点: 线形及线宽正确画法、工程字体书写、尺寸标注的正确方法衡量学习是否达到目标的标准:工程字书写正确，线型、尺寸标注是否规范第二章投影的基本知识理解 1 第一节投影及其特性. 掌握 1第二节投影图的形成及其特性第三节基本形体的投影掌握理解1重点与难点:重点在三面投影图的投影规律；水平投影图和侧面投影图间的度量关系及定位关系；组合体中的“线段”投影。
