锂电池保护板基础知识(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除锂电池保护板的基础知识普及第一章保护板的构成和主要作用一、保护板的构成锂电池(可充型)之所以需要保护,是由它本身特性决定的。
由于锂电池本身的材料决定了它不能被过充、过放、过流、短路及超高温充放电,因此锂电池锂电组件总会跟着一块精致的保护板和一片电流保险器出现。
锂电池的保护功能通常由保护电路板和PT协同完成,保护板是由电子电路组成,在-40℃至+85℃的环境下时刻准确的监视电芯的电压和充放回路的电流,即时控制电流回路的通断;PTC在高温环境下防止电池发生恶劣的损坏。
保护板通常包括控制IC、MOS开关、电阻、电容及辅助器件NTC、ID存储器等。
其中控制IC,在一切正常的情况下控制MOS开关导通,使电芯与外电路沟通,而当电芯电压或回路电流超过规定值时,它立刻(数十毫秒)控制MOS开关关断,保护电芯的安全。
NTC是Negative temperaturecoefficient的缩写,意即负温度系数,在环境温度升高时,其阻值降低,使用电设备或充电设备及时反应、控制内部中断而停止充放电。
ID 存储器常为单线接口存储器,ID是Identification 的缩写即身份识别的意思,存储电池种类、生产日期等信息。
可起到产品的可追溯和应用的限制。
二、保护板的主要作用一般要求在-25℃~85℃时Control(IC)检测控制电芯电压与充放电回路的工作电流、电压,在一切正常情况下C-MOS开关管导通,使电芯与保护电路板处于正常工作状态,而当电芯电压或回路中的工作电流超过控制IC中比较电路预设值时,在15~30ms内(不同控制IC与C-MOS有不同的响应时间),将CMOS关断,即关闭电芯放电或充电回路,以保证使用者与电芯的安全。
第二章保护板的工作原理保护板的工作原理图:如图中,IC由电芯供电,电压在2v-5v均能保证可靠工作。

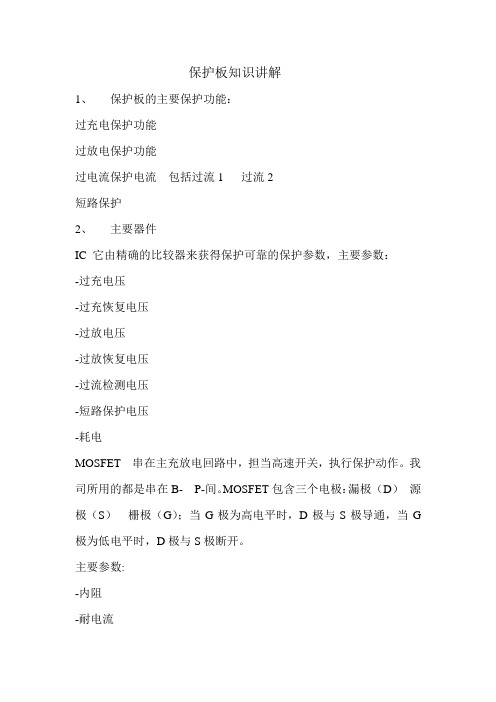

保护板知识讲解1、保护板的主要保护功能:过充电保护功能过放电保护功能过电流保护电流包括过流1 过流2短路保护2、主要器件IC 它由精确的比较器来获得保护可靠的保护参数,主要参数:-过充电压-过充恢复电压-过放电压-过放恢复电压-过流检测电压-短路保护电压-耗电MOSFET 串在主充放电回路中,担当高速开关,执行保护动作。
我司所用的都是串在B- P-间。
MOSFET包含三个电极:漏极(D)源极(S)栅极(G);当G极为高电平时,D极与S极导通,当G 极为低电平时,D极与S极断开。
主要参数:-内阻-耐电流-耐电压-内部是否连通-封装FUSE PTC :二次保护器件。
电流导通流程图:正极:B+ FUSE P+负极:B- MOS(2、3)脚MOS(1)脚MOS(8)脚MOS(5、6)脚夫P--通常状态:当电芯电压在2。
5V---4。
2V之间,IC的充电控制脚(第1脚)和放电管控制脚(第3脚)同时处于高电平,充电MOS、放电MOS同时打开,B-与P-连通,保护板有输出电压,能正常允放电.-过放状态:当电池接上手机等负载后,电芯电压渐渐降低,同时IC 同部通过R1电阻实时监测电芯电压,当电芯电压降到IC的过放保护电压时,IC放电控制脚(第1脚)输出电压为0V,即低电平,放电MOS关闭,无输出电压。
-过充状态:当电池通过充电器充电时,随着充电时间的增加,电芯电压越来越高,当电芯电压升高到过充保护电压时,IC将认为电芯处于过充电电压状态,IC的充电控制脚(第3脚)输出为低电平,即0V;此时充电MOS管关闭,B-与P-处于断开状态,充电回路切断,充电停止。
保护板处于过充状态并一直保持。
等到P+ P-之间接上负载后,因此时虽然充电管处于关闭状态,但其内部的二极管的正方向与放电回路的方向相同,故放电回路可以放电,当电芯电压被放低至过充电恢复电压以下时,充电管又导通,电芯的B-与保护板的P-又重新接上,电芯又能正常的充放电。
