优化设计电路保护设计及方案

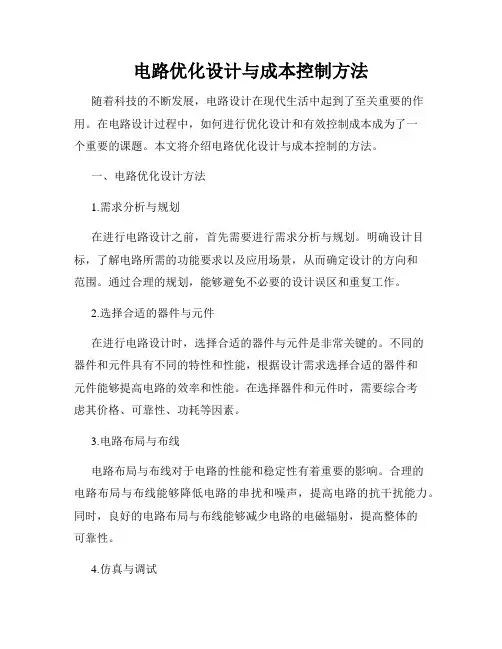

电路优化设计与成本控制方法随着科技的不断发展，电路设计在现代生活中起到了至关重要的作用。

在电路设计过程中，如何进行优化设计和有效控制成本成为了一个重要的课题。

本文将介绍电路优化设计与成本控制的方法。

一、电路优化设计方法1.需求分析与规划在进行电路设计之前，首先需要进行需求分析与规划。

明确设计目标，了解电路所需的功能要求以及应用场景，从而确定设计的方向和范围。

通过合理的规划，能够避免不必要的设计误区和重复工作。

2.选择合适的器件与元件在进行电路设计时，选择合适的器件与元件是非常关键的。

不同的器件和元件具有不同的特性和性能，根据设计需求选择合适的器件和元件能够提高电路的效率和性能。

在选择器件和元件时，需要综合考虑其价格、可靠性、功耗等因素。

3.电路布局与布线电路布局与布线对于电路的性能和稳定性有着重要的影响。

合理的电路布局与布线能够降低电路的串扰和噪声，提高电路的抗干扰能力。

同时，良好的电路布局与布线能够减少电路的电磁辐射，提高整体的可靠性。

4.仿真与调试在进行电路设计之后，需要进行电路的仿真与调试。

通过仿真可以模拟电路的工作过程，分析电路的性能和稳定性。

在实际调试过程中，可以通过检测电路的工作状态和信号波形等参数来判断电路的性能，进而对电路进行调整和优化。

二、成本控制方法1.材料成本控制在电路设计过程中，材料成本是一个重要的考虑因素。

选择价格适中的器件和元件，可以有效地降低材料成本。

此外，了解市场价格和供应链信息，可以选择具有性价比高的材料，降低成本的同时确保质量。

2.功耗控制电路的功耗是另一个需要重视的成本因素。

过高的功耗会增加电路的运行成本，并且可能导致额外的热量问题。

因此，在设计电路时，应该尽量选择低功耗的器件和元件，并合理优化电路结构，减少功耗。

3.生产与制造成本控制在进行电路设计时，也需要考虑后续的生产与制造成本。

通过合理的设计，减少制造过程中的人工和设备开销，可以有效地降低生产成本。

同时，考虑到制造的可行性和效率，也能够提高电路设计的可操作性。

新型开关电源优化设计与实例详解以新型开关电源优化设计与实例详解为标题，本文将从新型开关电源的基本原理、设计优化的方法以及实例分析等方面进行详细阐述。

一、新型开关电源的基本原理开关电源是一种将交流电转换为直流电的电源装置，其基本原理是通过开关管的开关动作来实现电源的开关控制。

传统的开关电源在工作过程中存在一些问题，如功率损耗大、效率低、噪声大等。

为了克服这些问题，新型开关电源采用了一些优化设计方法。

二、新型开关电源的设计优化方法1. 降低功率损耗：通过采用功率开关管的低导通电阻材料和优化电路设计，降低功率开关管的导通电阻，从而减少功率损耗。

2. 提高效率：采用高效的开关控制器和高效的变压器设计，减少能量的损耗，提高开关电源的转换效率。

3. 降低噪声：通过优化电路布局和选择低噪声元件，减少开关电源的噪声产生，提高工作环境的舒适性。

4. 提高稳定性：采用先进的控制算法和稳压电路设计，提高开关电源的稳定性，减少输出波动。

5. 减小体积：通过优化元件布局和采用高集成度的芯片设计，减小开关电源的体积，提高电源的集成度和便携性。

三、新型开关电源的实例分析以一款新型开关电源为例进行分析，该开关电源采用了先进的控制算法和高效的变压器设计，具有以下特点：1. 高效率：通过优化的开关控制器和变压器设计，该开关电源的转换效率达到了90%以上，相比传统开关电源提高了20%以上。

2. 低噪声：采用低噪声元件和优化的电路布局，该开关电源的噪声水平明显低于传统开关电源，提高了工作环境的舒适性。

3. 稳定性强：通过先进的控制算法和稳压电路设计，该开关电源的输出稳定性非常好，输出波动小于1%。

4. 小巧便携：采用高集成度的芯片设计和优化的元件布局，该开关电源的体积明显减小，非常适合便携式设备的使用。

以上是对新型开关电源优化设计与实例的详细阐述。

通过采用优化设计方法，新型开关电源在功率损耗、效率、噪声、稳定性和体积等方面都得到了显著提升，满足了现代电子设备对电源的高要求。

保护电路常见设计保护电路是电子设计中非常重要的一环，它能有效地保护电子设备免受电路故障或异常工作的损害。

下面将介绍一些常见的保护电路设计。

1. 过载保护电路过载保护电路用于监测电路中的电流，当电流超过设定值时，它会立即切断电路以防止设备过载。

这种保护电路通常由热敏电阻或电流传感器组成，一旦检测到过载电流，它会触发继电器或开关，切断电源供应。

2. 过压保护电路过压保护电路用于防止电路受到过高的电压损害。

它通常由电压比较器和继电器组成。

当电路输入电压超过设定值时，电压比较器会触发继电器，切断电源供应。

3. 短路保护电路短路保护电路用于防止电路发生短路故障，它能够及时切断电源供应，以避免设备损坏。

这种保护电路通常由电流传感器和继电器组成，一旦检测到短路电流，电流传感器会触发继电器，切断电源供应。

4. 过温保护电路过温保护电路用于监测电路中的温度，当温度超过设定值时，它会触发继电器或开关，切断电源供应。

这种保护电路通常由温度传感器和继电器组成，一旦检测到过温，温度传感器会触发继电器，切断电源供应。

5. 欠压保护电路欠压保护电路用于监测电路输入电压，当输入电压低于设定值时，它会触发继电器或开关，切断电源供应。

这种保护电路通常由电压比较器和继电器组成，一旦检测到欠压，电压比较器会触发继电器，切断电源供应。

以上介绍了一些常见的保护电路设计，它们在电子设备中起着至关重要的作用，能够有效地保护电路免受损坏。

在设计过程中，需要根据实际需求选择合适的保护电路，并注意电路的可靠性和稳定性。

保护电路的设计需要经过充分的测试和验证，以确保其正常工作和可靠性。

只有在保护电路设计得当的情况下，才能更好地保护电子设备，延长其使用寿命。

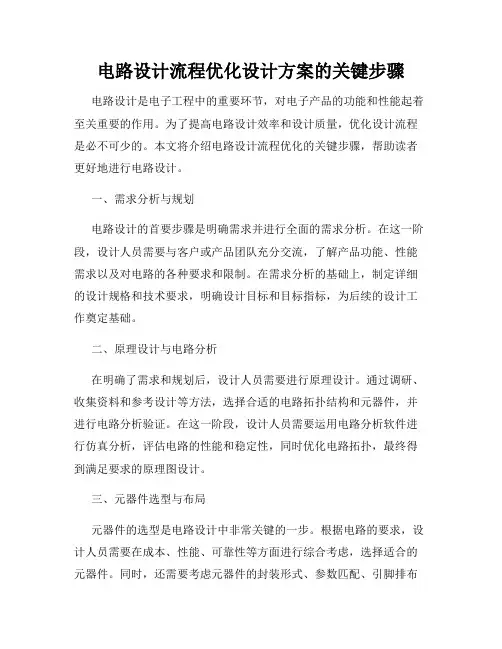

电路设计流程优化设计方案的关键步骤电路设计是电子工程中的重要环节，对电子产品的功能和性能起着至关重要的作用。

为了提高电路设计效率和设计质量，优化设计流程是必不可少的。

本文将介绍电路设计流程优化的关键步骤，帮助读者更好地进行电路设计。

一、需求分析与规划电路设计的首要步骤是明确需求并进行全面的需求分析。

在这一阶段，设计人员需要与客户或产品团队充分交流，了解产品功能、性能需求以及对电路的各种要求和限制。

在需求分析的基础上，制定详细的设计规格和技术要求，明确设计目标和目标指标，为后续的设计工作奠定基础。

二、原理设计与电路分析在明确了需求和规划后，设计人员需要进行原理设计。

通过调研、收集资料和参考设计等方法，选择合适的电路拓扑结构和元器件，并进行电路分析验证。

在这一阶段，设计人员需要运用电路分析软件进行仿真分析，评估电路的性能和稳定性，同时优化电路拓扑，最终得到满足要求的原理图设计。

三、元器件选型与布局元器件的选型是电路设计中非常关键的一步。

根据电路的要求，设计人员需要在成本、性能、可靠性等方面进行综合考虑，选择适合的元器件。

同时，还需要考虑元器件的封装形式、参数匹配、引脚排布等因素，并进行元器件布局，合理安排电路板的空间布局，以提高电路的布线效果和散热效果。

四、电路细节设计与仿真验证在元器件选型和布局确定后，设计人员需要进行电路的细节设计。

这包括进行信号的放大、滤波、采样、校准等处理，并进行适当的仿真验证。

通过电路仿真软件进行仿真分析，对电路的性能进行验证和调整，保证设计的正确性和稳定性。

五、电路板设计与布线电路板设计是电路设计的重要环节。

在这一阶段，设计人员需要进行电路板的布线设计，包括信号线和电源线的布线、引脚和元器件的连线等。

合理的布线可以提高电路的传输性能和抗干扰性能，减少信号传输的损耗和干扰。

同时，还需要考虑电路板的供电、接地、散热等设计要点，确保电路的可靠性和稳定性。

六、电路板制作与调试在电路板设计完成后，需要进行电路板的制作和调试。

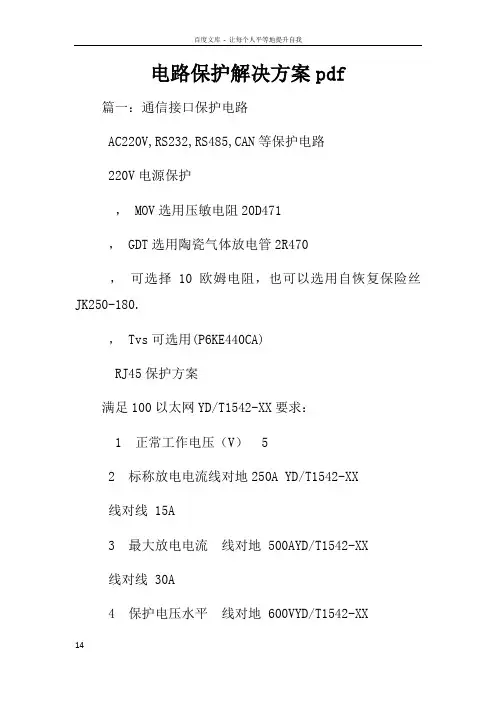

电路保护解决方案pdf篇一：通信接口保护电路AC220V,RS232,RS485,CAN等保护电路220V电源保护， MOV选用压敏电阻20D471， GDT选用陶瓷气体放电管2R470，可选择10欧姆电阻，也可以选用自恢复保险丝JK250-180.， Tvs可选用(P6KE440CA)RJ45保护方案满足100以太网YD/T1542-XX要求：1 正常工作电压（V） 52 标称放电电流线对地250A YD/T1542-XX线对线 15A3 最大放电电流线对地 500AYD/T1542-XX线对线 30A4 保护电压水平线对地 600VYD/T1542-XX线对线 15V5 响应时间 1ns YD/T1542-XX6 传输速率 10/100/1000MYD/T1542-XX7 误码率8 对地阻抗≥1000ΩYD/T1542-XX9 近端串扰 >60dB YD/T1542-XX10 数据脉冲波形变化率≥ YD/T1542-XX11 电气间隙和爬电距离≥ YD/T1542-XX12 保护对象 8条线13 接口类型 RJ45一．此保护电路使用对RJ45接口保护。

二．为更好满足防雷设计要求，可在每条线对地加上玻璃放电管SA41-301M作为一级保护。

（如果有较大空间，也可使用陶瓷放电管，效果更佳）三．,SA41-301M电容值C CAN电路保护说明：Tube1，.Gas Tube2，.Gas Tube3可选用贴片陶瓷气体电管2R470或者插件陶瓷2PF。

,PPTC2可选用贴片保险丝SMD014或者SMD020。

,TVS2,TVS3可选用SMBJ30CA4. 此电路可满足此保护电路承受10、1000μs，4Kv 雷击测试。

满足IEC6100-4-5，国标GB9043的雷击浪涌抗扰度测试标准。

5. 防雷地都需要可靠的连接至大地，可靠的接地可以大大提高防护效果，而不良的防护效果。

贴片485保护电路说明：1. Gas tube1, Gas tube2 Gas tube3,可选用贴片陶瓷放电管2R230m作为一级保护，也可换成贴玻璃管SA41-301m作为一级保护。

电池组均衡电路的优化设计电池组均衡电路的优化设计电池组均衡电路是电动车、电动工具和储能系统中的重要组成部分，它可以确保电池组内每个单体电池的电压保持在相对均衡的状态，以提高电池组的性能和寿命。

在本文中，我将逐步介绍电池组均衡电路的优化设计。

首先，我们需要确定均衡电路的工作原理。

均衡电路通过将电流从电压较高的电池单体导向电压较低的电池单体来实现电池的均衡。

这可以通过使用开关元件（例如MOSFET）和电阻来实现。

接下来，我们需要根据电池组的特性选择合适的均衡电路拓扑。

常用的均衡电路拓扑包括被动均衡和主动均衡。

被动均衡使用电阻将电流从高电压电池单体导向低电压电池单体，而主动均衡则使用开关元件来控制电流的流动。

根据电池组的特性和设计要求，我们可以选择最适合的拓扑。

然后，我们需要确定均衡电路的控制策略。

控制策略决定了均衡电路何时开始和结束均衡操作。

常见的控制策略包括基于电压差异和基于电池SOC（State of Charge）的控制。

基于电压差异的控制策略在电池单体之间的电压差异达到设定阈值时开始均衡操作，而基于SOC的控制策略则根据电池单体的充放电状态来控制均衡操作。

选择适当的控制策略可以提高均衡电路的效率和性能。

接下来，我们需要考虑均衡电路的功耗和效率。

均衡电路会消耗一定的功率，因此需要确保设计的均衡电路功耗尽可能低，并且能够在不降低电池组总体效能的情况下完成均衡操作。

为了提高效率，我们可以采用高效的开关元件和控制算法，并根据实际需求进行适当的优化。

最后，我们需要进行均衡电路的模拟和实验验证。

通过使用电路模拟软件和实验平台，我们可以验证均衡电路的性能和可靠性，并根据实际情况进行调整和改进。

综上所述，电池组均衡电路的优化设计需要逐步考虑工作原理、拓扑选择、控制策略、功耗和效率以及模拟与实验验证。

通过合理的设计和优化，可以提高电池组的性能、延长电池组的寿命，并确保电池组的安全和稳定运行。

rc缓冲电路的优化设计
本文旨在介绍如何对RC缓冲电路进行优化设计。

RC缓冲电路是一种常见的电路，用于平滑电源信号或滤除高频噪声。

优化设计可以提高电路的性能和稳定性，降低成本和功耗。

首先，选择合适的电容和电阻。

电容的选择应考虑频率响应和电容值。

在高频应用中，应选择低ESR电容；在低频应用中，应选择高容值电容。

电阻的选择应考虑电路的工作电压和功率。

一般情况下，应选择耐压和功率足够的电阻。

其次，优化电路布局。

应将电容和电阻紧密地布置在一起，以减少电路的电感和电阻。

应将电路放置在离其他干扰源较远的位置，以避免干扰。

还应注意地面和供电线路的设计，以保证信号的良好接地和稳定供电。

最后，考虑使用更高级的技术，如无源滤波器和有源滤波器，以提高RC缓冲电路的性能和稳定性。

无源滤波器使用电容和电感来滤除噪声，而有源滤波器则使用运放等器件来放大和滤除噪声。

通过以上优化设计，可以使RC缓冲电路更加稳定、性能更佳，同时降低成本和功耗，提高电路的可靠性和使用寿命。

- 1 -。

基于遗传算法的数字电路优化设计在数字电路设计中，优化是非常关键的一个因素。

优化可以让数字电路在性能、功耗、空间等各个方面更好地满足设计要求。

传统的数字电路优化设计方法由于需要大量的计算和试错，往往需要耗费大量的时间和资源，而且不一定能达到最好的效果。

而基于遗传算法的数字电路优化设计，可以很好地解决这个问题。

遗传算法是一种模拟自然进化过程的算法。

它是通过模拟生物种群的生长、繁殖、变异和适应过程，从而搜索并找到一个能够满足特定要求的最优解。

在数字电路设计中，我们可以通过遗传算法来搜索能够满足特定要求的最优解电路结构。

在遗传算法中，我们首先需要设计一组基因编码方式，用来表示数字电路的结构和参数。

例如，我们可以使用二进制编码方式来表示数字电路的各个部分的参数，比如门数量、传输延迟等等。

然后，我们需要构建一个适应度函数，来评估每个电路结构的性能。

这个适应度函数可以根据设计要求来进行定义，比如功率消耗、面积、传输速度等等。

在遗传算法的进化过程中，我们首先需要初始化一定数量的种群，也就是随机生成一些电路结构编码。

然后，我们需要通过选择、交叉和变异操作来对这个种群进行进化。

选择操作可以根据种群的适应度来选择优良的个体进行下一轮进化。

交叉操作可以将两个个体的编码按照一定规则进行交换，产生新的个体。

变异操作可以对个体的编码进行一些随机变化，来增加种群的多样性。

通过不断的进化过程，我们可以不断优化数字电路的结构和参数，以达到最优解。

遗传算法的优势在于可以在较短的时间内找到最优解，而且对复杂的电路设计也具有很好的适应性。

基于遗传算法的数字电路优化设计已经得到了广泛应用。

在ASIC设计、FPGA设计、SOC设计等领域，都有很多优秀的数字电路设计工具采用了遗传算法来进行优化设计。

比如，Xilinx公司的Vivado设计工具就采用了遗传算法来进行FPGA设计的优化。

不过，基于遗传算法的数字电路优化设计也面临一些挑战。

首先，遗传算法的进化过程受到初始种群的影响比较大，如果初始种群不够好，可能会影响后续进化的效果。

电路设计流程如何优化设计的成本与性能在电子产品的开发过程中，电路设计是一个关键环节，其成本与性能直接关系到产品的质量和市场竞争力。

为了优化设计的成本与性能，以下是一些可以采取的优化策略和流程。

1. 确定需求和规范在开始设计之前，明确产品所需的功能、性能和规格要求。

此步骤可以通过与客户和其他利益相关者的充分沟通来实现。

准确定义需求和规范将有助于避免在后续设计阶段出现不必要的变更和重新设计。

2. 选用合适的元器件选择合适的元器件对于电路设计的成本和性能至关重要。

优化选择的元器件可以显著降低设计成本并提高性能。

在选择元器件时，要考虑其价格、可靠性、功耗、规格以及供货周期等因素，以确保满足产品的需求。

3. 进行仿真与优化在进行实际的电路设计之前，通过使用电路仿真工具，可以对电路进行虚拟测试和优化。

仿真可以帮助设计师在实际制造之前发现问题和改进设计，从而提高产品的性能并减少成本。

4. PCB布局与布线优化正确的PCB布局和布线可以显著影响电路的性能和成本。

优化布局和布线可以减少噪声、干扰和信号损耗，同时降低制造成本和组装难度。

在布局和布线过程中，要注意信号和电源的分离，追求最短的信号路径和最佳的地平面引出。

5. 电源管理与节能设计合理的电源管理和节能设计可以降低电路的功耗和成本。

通过使用低功耗元器件、休眠模式和智能控制电路，可以在不影响性能的情况下降低整体功耗，并延长电池寿命。

6. 集成度与模块化设计增加电路的集成度和采用模块化设计可以减少电路板的数量和尺寸，从而降低成本。

通过将多个功能模块集成到单个芯片或模块中，可以简化设计过程并提高电路的可靠性和性能。

7. 可靠性测试与验证在设计的最后阶段，进行可靠性测试和验证是确保电路性能和成本的关键。

通过进行实际的功能测试、负载测试和环境试验，可以验证设计的可靠性和耐久性。

通过以上优化策略和流程，可以有效降低电路设计的成本并提高性能。

同时，持续的改进和学习也是优化设计成本与性能的关键，电路设计师应与供应商、制造商和其他专业人员保持紧密合作，不断探索新的技术和方法，以不断提升设计的质量和效率。

逆变器电路参数优化设计随着太阳能发电技术的不断发展，逆变器在太阳能电池发电系统中发挥着越来越重要的作用。

逆变器的主要功能是将太阳能电池发出的直流电转换为交流电，以供家庭和企业使用。

逆变器的性能直接影响着太阳能发电系统的效率，因此，在逆变器设计中，电路参数优化设计是一项非常重要的任务。

1、逆变器电路参数的意义逆变器电路参数是逆变器设计中最重要的参数之一。

逆变器电路参数的选择和优化，可以直接影响到逆变器的性能和效率。

对于太阳能发电系统来说，逆变器电路参数的设计和优化对于系统的性能和效率至关重要。

逆变器电路参数的选择和优化需要考虑一系列因素，其中包括逆变器的输出电压、输出电流、输出频率、效率等。

因此，逆变器电路参数的意义非常重要，设计和优化逆变器电路参数的过程需要十分谨慎。

2、逆变器电路参数的设计方法逆变器电路参数的设计方法有很多种，这里简要介绍几种常见的方法。

2.1 基于传统电路设计方法传统电路设计方法是一种常见的逆变器电路参数设计方法。

这种方法主要是基于经验和计算来确定逆变器电路参数。

在这个方法中，我们需要根据逆变器的输出功率、频率、负载等参数，设计逆变器电路的拓扑结构和参数。

2.2 基于模拟仿真软件的设计方法模拟仿真软件是一种非常有效的逆变器电路参数设计方法。

这种方法可以通过计算机模拟逆变器电路的实际工作情况，通过数学公式和程序得到逆变器电路的性能参数。

模拟仿真软件能够减少实际试验和设计的成本，同时也可以提高电路设计的准确性。

2.3 基于优化算法的设计方法优化算法是一种常见的逆变器电路参数设计方法。

这种方法主要是通过对逆变器电路的某些参数进行优化，来提高逆变器电路的性能和效率。

常用的优化算法有遗传算法、模拟退火算法等。

3、逆变器电路参数的优化设计逆变器电路参数的优化设计是逆变器设计的最后一步，这一步非常关键，也非常复杂。

逆变器电路参数的优化设计需要考虑多个因素，包括逆变器的输出功率、频率、效率等。

断路器本体三相不一致保护二次回路的防误动优化设计摘要：220kV电压等级及以上的电力系统，普遍采用分相操作的断路器来保证电网运行的稳定性。

电力系统在运行过程中，容易因为自然恶劣环境因素、电力设备自身故障、人为的误碰误操作等原因而导致三相断路器产生动作不一致的问题。

断路器的非全相运行，使电力系统产生的负序、零序分量会危害电力设备等问题，减低了电网运行的稳定性和可靠性。

然而，现阶段的运维工作中发现，断路器本体三相不一致回路尚不完善，断路器分合闸的震动或工作人员的误碰误操作，均容易导致继电器容易误动，导致线路重合闸不成功或者运行中的断路器意外跳闸等问题，同样威胁电网运行的稳定和可靠。

因此，对断路器本体三相不一致保护进行研究和改进，从根源上解决三相不一致继电器一碰就跳的问题，提高该回路的可靠性，显得尤为重要和迫切。

关键词：分相操作；继电器；三相不一致；二次回路引言工作实践证明，线路发生单相接地故障是最为常见的电路故障。

通常情况下，220kV及以上电压等级断路器一般采用分相操作的断路器。

分相操作的断路器在运行中会受到多种因素的干扰，这时断路器可能断开一相或两相，进而发生非全相的情况。

而断路器非全相运行很有可能会引发较大零序、负序电流等问题，从而对电气设备产生一定的危害，同时还可能导致其他线路的保护装置误动。

为保证电力系统的正常运行，断路器应采用三相位置不一致保护。

断路器三相不一致保护安装在辅助保护和本体机构两个地方，并同时投入运行。

然而，现阶段的运维工作中发现，设备正常运行时，断路器本体三相不一致因机构震动或工作人员的误碰误操作，均容易误动导致断路器跳闸，设备意外停运的事故事件，严重威胁电网的安全可靠运行。

本文通过为断路器本体三相不一致原理进行研究和分析，发现导致本体三相不一致误动的根本原因，并提出具有实践价值的方法来杜绝类似事件发生。

一、断路器本体三相不一致保护的原理及构成断路器本体三相不一致保护的原理：采用断路器三相辅助开关常闭、常开接点分别并联后串联形成非全相判据，当断路器发生非全相运行时，经延时起动三相不一致动作继电器，导通跳闸回路。

电路设计中的数据分析与优化近年来，随着电子技术的迅猛发展，电路设计在各个领域扮演着重要的角色。

然而，随着电路规模不断扩大和复杂度不断增加，如何进行高效的数据分析与优化成为了工程师面临的重要挑战。

本文将探讨电路设计中的数据分析与优化的方法与技术，并提出一些改进与未来发展的方向。

一、数据分析1.1 仿真与验证在电路设计的初期阶段，仿真与验证是非常关键的步骤。

通过仿真，设计人员可以预测电路的性能、信号传输和时序，从而对电路的稳定性和可靠性进行评估。

仿真可以减少设计过程中的试错和重复设计，提高设计效率。

验证则是通过实际的物理测试来验证仿真结果的准确性，以确保电路的功能和性能与设计规格相符。

1.2 数据采集与分析在电路的运行过程中，数据采集与分析是非常重要的环节。

通过监测和记录电路的实际运行数据，我们可以获取到电路的工作状态、功耗、温度等信息。

这些数据可以被用来评估电路的稳定性和可靠性，并且可以为后续的优化提供依据。

数据的采集和分析方式可以通过各种传感器、监控设备和工具来实现。

二、数据优化2.1 优化设计参数在电路设计的过程中，通过合理地优化设计参数，可以使得电路在功耗、速度、面积等方面得到提升。

优化设计参数的方法有很多，比如使用合适的布局布线规则、选择适当的器件参数、优化时序和电源噪声等。

这些方法可以通过仿真和实验来验证和优化。

2.2 算法优化随着电路规模的扩大，传统的手工设计方法已经不能满足设计要求。

因此，算法优化成为了电路设计中的重要工具。

通过引入优化算法，我们可以自动地找到最优的设计参数组合。

常见的算法包括遗传算法、粒子群算法、模拟退火算法等。

这些算法可以针对不同的设计问题进行优化，如面积最小化、功耗最小化、时钟频率最大化等。

2.3 自动布局布线自动布局布线是电路设计中的重要步骤，通过优化布局布线可以减少信号的传输延迟、功耗和干扰等因素。

自动布局布线算法能够根据设计规则和约束条件，自动地确定器件的位置和连接方式。

电路设计流程如何优化设计的成本与性能电路设计是电子工程中至关重要的环节之一，它涉及到电路的功能实现、成本控制以及性能优化等方面。

本文将就电路设计流程如何优化设计的成本与性能进行探讨，并提供相关技巧和方法。

一、需求分析在进行电路设计之前，准确理解需求是至关重要的。

需求分析是电路设计的第一步，它需要明确电路的功能要求、工作环境以及应用场景等方面的信息。

通过充分了解需求，我们可以准确地进行后续的电路设计工作，避免不必要的修改和成本浪费。

二、选择适当的器件在电路设计中，选择合适的器件对于提高电路性能和降低成本至关重要。

在选择器件时，我们可以考虑以下几个因素：1. 功能要求：根据电路的功能需求选择合适的器件，避免过度购买或者不足的情况发生。

2. 性能指标：对于重要的性能指标，如功耗、响应速度等，选择具有更好性能的器件，以提升电路性能。

3. 成本考虑：在满足功能和性能要求的前提下，选择更经济实用的器件，降低设计成本。

三、优化电路布局电路的布局对于电路性能和成本都有着重要影响。

优化电路布局可以提高电路的稳定性、抗干扰能力以及减少布线成本。

1. 分割电路：将电路分割成模块，合理布局模块之间的距离，减少互相干扰的可能性。

2. 引脚布局：合理布置器件的引脚，减少距离和交叉的情况，提高信号传输的稳定性和可靠性。

3. 电源和接地：合理设置电源和接地的位置，减少电源和接地回路的干扰，提高电路的抗干扰能力。

四、模拟仿真与优化在进行电路设计之前，进行模拟仿真可以帮助我们更好地理解电路的工作原理以及性能特点。

通过仿真可以发现并解决可能存在的问题，进一步优化电路设计。

1. 选取合适的仿真软件：根据电路的特点和需求，选择合适的仿真软件进行模拟仿真，如SPICE、ADS等。

2. 仿真结果分析：对于仿真结果进行仔细分析，找出存在的问题和不足之处，并进行相应的调整和优化。

3. 参数优化：根据仿真结果，对关键参数进行调整和优化，以提高电路的性能和稳定性。

文章编号:1006—5628(2003)05—063—01《西部广播电视》2003年第5期・经验与技巧・电子电路最优化设计许　凯1　许　菡2(1,南昌大学,江西　南昌　3300062,江西省广播电视局,江西　南昌　330006))摘　要:简述了电子电路最优化设计的数学模式,并介绍了几种优化算法。

关键词:电子电路　优化设计1　电子电路最优化设计系统电路特性最优化设计的数学描述为函数F (P )。

其中,P 为电路设计参数,称为设计变量,P =(P 1,P 2,…,P n )T;F (P )为评价设计好坏的标准,称为目标函数。

在不考虑电路元件存在容差的情况下,电路最优化过程就是采用最优化数学方式,沿着改善方案的方向,自动进行设计变量的调整,以达到目标函数最小或最大的目的。

最优化设计过程如图1所示。

图中调整电路分析程序PSPICE 主要用于计算电路参数为P 时的电路输出响应m。

图1　电路最优化设计过程示意图其基本过程为:1)输入所预期的理想输出响应和电路结构。

设计变量为P ,即通过改变P ,使电路达到、逼近或超过理想特性。

2)给出一组初始参数,作为整个设计的起点。

3)利用最优化方法,由计算机自动调整电路设计参数,使F (P )最小。

4)反复迭代,直到目标函数F (P )满足要求。

5)输出结果。

2　电路最优化设计中的优化算法在电子电路计算机辅助最优化设计中,除了借助电路分析程序PSPICE 外,还要考虑使用哪种优化算法的问题。

一般要设计的模拟电路关系都比较复杂,写不出明显的解析表达式,并且电路分析程序PSPICE 只能得到期输出响应。

这时,解析法不能使用,需要采用另一种方法,即直接法。

直接法是仅仅利用函数值的信息,去寻找最优解的一类方法。

以前,用得较多的直接法有:随机法、单纯形法、POWELL 方向加速法等。

下面简略地介绍一下这几种方法。

211　随机法在电路参数空间R n 中,随机取值。

这种方法适合大范围搜索,偶然性较大,计算量相当大时可能找到全局最优点。
