两相流：通常把含有大量固体或液体颗粒的气体或液体流动称为两相流；其中含有多种尺寸组颗粒群为一个“相”，气体或液体为另一“相”，由此就有气—液，气—固，液—固等两相流之分。
两相流的研究：对两相流的研究有两种不同的观点：一是把流体作为连续介质，而把颗粒群作为离散体系；而另一是除了把流体作为连续介质外，还把颗粒群当作拟连续介质或拟流体。
引入两种坐标系：即拉格朗日坐标和欧拉坐标，以变形前的初始坐标为自变量称为拉格朗日Langrangian 坐标或物质坐标；以变形后瞬时坐标为自变量称为欧拉Eulerian 坐标或空间坐标。
离散相模型FLUENT在求解连续相的输运方程的同时，在拉格朗日坐标下模拟流场中离散相的第二相；←离散相模型解决的问题：煤粉燃烧、颗粒分离、喷雾干燥、液体燃料的燃烧等；←应用范围：FLUENT中的离散相模型假定第二相体积分数一般说来要小于10-12%（但颗粒质量承载率可以大于10-12%，即可模拟离散相质量流率等/大于连续相的流动）；不适用于模拟在连续相中无限期悬浮的颗粒流问题，包括：搅拌釜、流化床等；←颗粒-颗粒之间的相互作用、颗粒体积分数对连续相的影响未考虑；湍流中颗粒处理的两种模型：Stochastic←Tracking，应用随机方法来考虑瞬时湍流速度对颗粒轨道的影响；Cloud Tracking，运用统计方法来跟踪颗粒围绕某一平均轨道的湍流扩散。
通过计算颗粒的系统平均运动方程得到颗粒的某个“平均轨道”多相流模型FLUENT中提供的模型：VOF模型(Volume of Fluid Model)←混合模型(Mixture Model)←←欧拉模型(Eulerian Model)VOF模型(Volume of Fluid Model)← VOF模型用来处理没有相互穿插的多相流问题，在处理两相流中，假设计算的每个控制容积中第一相的体积含量为α1，如果α1=0，表示该控制容积中不含第一相，如果α1=1，则表示该控制容积中只含有第一相，如果0<α1<1，表示该控制容积中有两相交界面；← VOF方法是用体积率函数表示流体自由面的位置和流体所占的体积，其方法占内存小，是一种简单而有效的方法。
气固两相流在燃烧器中的应用1、气固两相流的基本理论不管何种型式的燃烧器，其内流动的本质都是气固两相流动。
因而，要改进燃烧器，必须对气固两相流动的规律有深入的理解。
2、气固两相流的基本特点单相气流中只有气体的存在，但是在锅炉内的气流中都存在一定浓度的固体颗粒，而且各处的固体颗粒浓度存在差异，这就使得炉内的燃料颗粒流动变的相当复杂。
一般来说，有以下主要的特点:(1)气体分子分布均匀，而燃料颗粒是分散的、且直径大小不同，为了简便起见，人们通常仅仅考虑一个平均尺寸。
(2)燃烧装置中颗粒浓度一般不大，所以颗粒相一般不能作为连续介质。
(3)颗粒相的惯性较大，气体和颗粒间存在着速度的滑移，因而各自运动规律相互会产生影响。
(4)颗粒之间及颗粒和壁面的碰撞和摩擦可以产生静电效应。
在不等温的热流中还存在着热泳现象。
(5)由于颗粒尺寸大小不一，形状也不同，使得每个颗粒都有不同的速度。
(6)在有压力梯度、速度梯度存在的流场中，颗粒经常处于加速或者减速的不稳定状态，颗粒间及与管壁间相互碰撞等都会引起颗粒的高速旋转，产生升力效应。
(7)颗粒的湍流扩散系数和气体不同，因而其横向扩散运动的特点也不一样。
小颗粒的扩散速率比大颗粒的扩散速率大。
3、气固两相流的分类工程中的两相流种类繁多，结构复杂，从空气动力学的特征出发，可以分为稀相两相流和浓相两相流。
这是以颗粒在气相中的含量多少来区分的，通常认为稀相两相流中颗粒的浓度不大，使得颗粒的存在对气相运动的影响不大，颗粒相的运动规律基本与相一致，只要把气相和固相运动的相互影响加以修正就可以了。
浓相两相流动就是颗粒相浓度增加到一定数值以后，对气相的流动形成了很大影响，这时候用气相流动方程就很难准确的加以描述。
一般来说，颗粒的浓度小于lkg/kg空气时，可以认为是稀相两相流，反之就是浓相两相流。
对于浓相气固两相流，气相决定着固相运动，固相对气相的影响也不可以忽略，这种情况称为双向祸合(Two-Way Coupling)。

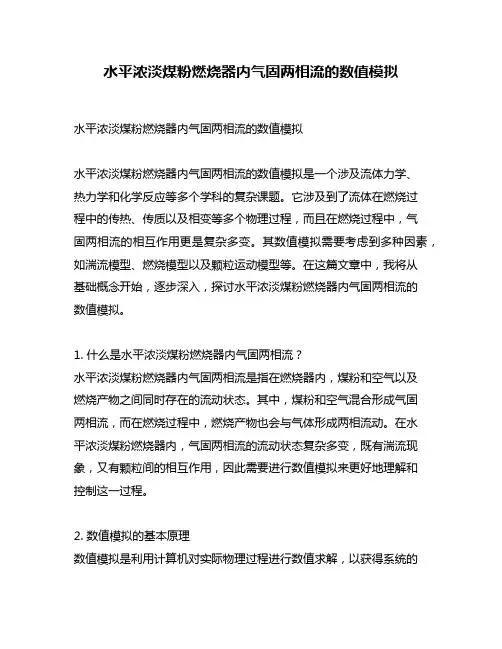

水平浓淡煤粉燃烧器内气固两相流的数值模拟水平浓淡煤粉燃烧器内气固两相流的数值模拟水平浓淡煤粉燃烧器内气固两相流的数值模拟是一个涉及流体力学、热力学和化学反应等多个学科的复杂课题。
它涉及到了流体在燃烧过程中的传热、传质以及相变等多个物理过程，而且在燃烧过程中，气固两相流的相互作用更是复杂多变。
其数值模拟需要考虑到多种因素，如湍流模型、燃烧模型以及颗粒运动模型等。
在这篇文章中，我将从基础概念开始，逐步深入，探讨水平浓淡煤粉燃烧器内气固两相流的数值模拟。
1. 什么是水平浓淡煤粉燃烧器内气固两相流？水平浓淡煤粉燃烧器内气固两相流是指在燃烧器内，煤粉和空气以及燃烧产物之间同时存在的流动状态。
其中，煤粉和空气混合形成气固两相流，而在燃烧过程中，燃烧产物也会与气体形成两相流动。
在水平浓淡煤粉燃烧器内，气固两相流的流动状态复杂多变，既有湍流现象，又有颗粒间的相互作用，因此需要进行数值模拟来更好地理解和控制这一过程。
2. 数值模拟的基本原理数值模拟是利用计算机对实际物理过程进行数值求解，以获得系统的流动信息、温度分布、物质转移等相关数据。
在水平浓淡煤粉燃烧器内气固两相流的数值模拟中，需要考虑到多个物理过程，例如流体的密度、粘度、热传导系数等，颗粒的运动状态、燃烧产物的生成和传输等。
数值模拟需要建立相应的数学模型，以描述和求解这些物理过程。
3. 湍流模型在数值模拟中的应用在水平浓淡煤粉燃烧器内，流体的运动状态往往处于湍流状态，因此需要采用湍流模型来描述流体的湍流运动。
常用的湍流模型包括k-ε模型和RANS模型等，在数值模拟中，选择合适的湍流模型对于准确描述气固两相流的运动状态至关重要。
4. 燃烧模型在数值模拟中的应用燃烧是水平浓淡煤粉燃烧器内最为重要的物理过程之一，燃烧模型的选取直接影响到数值模拟的准确性。
常用的燃烧模型包括简化化学反应模型、进一步细化的半简化模型以及详细化学动力学模型等。
在数值模拟中，需要选择适合燃烧过程特点的模型，以准确预测燃烧产物的生成和传输过程。
1 流态化理论1.1流态化现象流化床燃烧方式的气体动力学基础是固体燃料的流态化。
所谓固体燃料的流态化,是指固体颗粒在与流动着的流体混合后,能像流体那样自由流动的现象。
除重力作用外，一般是依靠气体或液体的流动来带动固体粒子运动的。
ParticlesflowGas flow1 流态化理论1.1 流态化现象•流态化用来描述固体颗粒与流体接触的某种运动形态。
•气体达到能将颗粒悬浮的速度，颗粒彼此之间分离，颗粒在任何方向上运动和转动。
•与高粘度液体性质相似。
1.1 流态化现象Particlesflow Gas flow1 流态化理论1.2流态化的描述及其性质⏹散式流化和聚式流化 散式流化db /dp＜1db ——气泡直径 dp——颗粒直径对于L-S系统，流体与粒子的密度相差不大，故umf 一般很小，流速进一步提高时，床层膨胀均匀且波动很小，粒子在床内的分布也比较均匀，故称作散式流化态。
颗粒越细，流体与固体的△ρ值越小，则越接近理想流化，流化质量也就越好。
1.2流态化的描述及其性质 聚式流化d b /dp＞10对于G-S系统，一般在气速超过Umf后，将会出现气泡，气速越高，气泡造成的扰动也越剧烈，使床层波动频繁，这种形态的流化床称聚式流化床。
处于流化状态的颗粒系统称为流化床当气体通过布风板自下而上地穿过固体颗粒随意填充状态的床层时，整体床层将依气体流速的不断增大而呈现完全不同的状态。
1.2流态化的描述及其性质1.2流态化的描述及其性质总结：固定床：固体粒子处于堆紧状态，颗粒静止不动的床层，叫做固定床。
床层的压降随流体流速的增加而增加。
移动床：流体和固体颗粒同时进入反应器，他们互相接触，一面进行反应，一面颗粒移动。
流化床：床层颗粒之间脱离接触，颗粒悬浮在流体中，往各个方向运动的床层叫做流化床。
床层高度和空隙率随流速增大而增大，但床层压降基本不随流速而变。
散式流化床：固体颗粒脱离接触，但颗粒分布均匀，颗粒间充满流体，无颗粒与流体的聚集状态，此时已具有一些流体性能。
1 流态化理论1.1流态化现象流化床燃烧方式的气体动力学基础是固体燃料的流态化。
所谓固体燃料的流态化,是指固体颗粒在与流动着的流体混合后,能像流体那样自由流动的现象。
除重力作用外，一般是依靠气体或液体的流动来带动固体粒子运动的。
ParticlesflowGas flow1 流态化理论1.1 流态化现象•流态化用来描述固体颗粒与流体接触的某种运动形态。
•气体达到能将颗粒悬浮的速度，颗粒彼此之间分离，颗粒在任何方向上运动和转动。
•与高粘度液体性质相似。
1.1流态化现象ParticlesflowGas flow1 流态化理论1.2流态化的描述及其性质⏹散式流化和聚式流化 散式流化d b /dp＜1d b ——气泡直径dp——颗粒直径对于L-S系统，流体与粒子的密度相差不大，故umf 一般很小，流速进一步提高时，床层膨胀均匀且波动很小，粒子在床内的分布也比较均匀，故称作散式流化态。
颗粒越细，流体与固体的△ρ值越小，则越接近理想流化，流化质量也就越好。
1.2流态化的描述及其性质 聚式流化d b /dp＞10对于G-S系统，一般在气速超过Umf后，将会出现气泡，气速越高，气泡造成的扰动也越剧烈，使床层波动频繁，这种形态的流化床称聚式流化床。
处于流化状态的颗粒系统称为流化床当气体通过布风板自下而上地穿过固体颗粒随意填充状态的床层时，整体床层将依气体流速的不断增大而呈现完全不同的状态。
1.2流态化的描述及其性质1.2流态化的描述及其性质总结：固定床：固体粒子处于堆紧状态，颗粒静止不动的床层，叫做固定床。
床层的压降随流体流速的增加而增加。
移动床：流体和固体颗粒同时进入反应器，他们互相接触，一面进行反应，一面颗粒移动。
流化床：床层颗粒之间脱离接触，颗粒悬浮在流体中，往各个方向运动的床层叫做流化床。
床层高度和空隙率随流速增大而增大，但床层压降基本不随流速而变。
散式流化床：固体颗粒脱离接触，但颗粒分布均匀，颗粒间充满流体，无颗粒与流体的聚集状态，此时已具有一些流体性能。
气固两相湍流模型的分类
对两相流的研究有两种不同的观点：一是把流体作为连续介质，在欧拉坐标系内加以描述，而把颗粒群作为离散体系，在拉氏坐标系内加以描述；而另一是除了把流体作为连续介质外，还把颗粒群当作拟连续介质或拟流体，两相在空间共存和互相渗透，两相都在欧拉坐标系内加以描述。
不同观点描述两相流所得数学模型也不同，目前常用的模拟模型有：单流体模型（无滑移模型）、小滑移模型、双流体模型（多流体模型或滑移－扩散的多连续介质模型）、颗粒轨道模型。
单流体模型
把单相流体力学概念直接推广到两相流中，把含有颗粒群流体看成一个单一的流体，提出了一种模拟气粒两相流动简化模型，即单流体模型或无滑移模型。
与单相流体流动方程相比，单流体模型仅增加了几个颗粒相连续方程（类似于气相组分扩散方程），并在气相方程中增加了颗粒源项，因此该模型相当简单。
该模型的主要优点是处理方法简单，计算方便。
其缺点是未考虑颗粒相及气相之间的阻力作用（即假设气体与颗粒之间无速度和温度滑移），以及认为颗粒扩散系数和气体扩散系数相等，与实际的气固两相流动情况差异很大，故目前应用的较少。
小滑移模型
小滑移模型则是在单流体模型的基础上发展的，在此模型中，或者颗粒相对流体流动的影响被认为是小扰动，或者该影响被完全忽略。
模型中假设颗粒的运动单纯由流体流动引起，流体与颗粒的速度滑移相对于平均流动来说是小量，这一滑移是颗粒扩散的结果。
它考虑了颗粒的滑移并涉及了颗粒和气相间因滑移而引起的阻力，从而增加了颗粒群的动量方程，但求解典型程序仍与无滑移模型相同。
其优点是考虑了颗粒的湍流扩散、湍流粘性以及滑移引起的阻力，相对接近于实际情况。
双流体模型
该模型的出发点是把颗粒群和气体都作为连续介质，两者相互渗透组成双流体或多流体系统，在欧拉坐标系下考察气粒两相流动，即欧拉—欧拉模拟湍流两相流动。
近年来双流体模型已用于模拟一维非定常水汽两相流、炮膛内非定常二维湍流气粒两相流、气粒两相射流、有蒸发的液雾气体射流、闭式同轴射流中气体液雾流动与燃烧、带有或不带高速射流的突扩燃烧室中二维及三维湍流回流气粒两相流动和燃烧、四角喷燃炉中三维湍流旋流回流气粒两相流动和流化床中二维气化过程等。
颗粒轨道模型
颗粒轨道模型可分为：颗粒群轨道模型和随机轨道模型。
前者假设不存在颗粒扩散，而后者利用Monte-Carlo法计算，考虑了颗粒扩散。
颗粒轨道模型的主要优点是计算工作量小，对有蒸发、挥发和异相反应的颗粒相复杂经历时，能较好的追踪颗粒的运动，颗粒相用拉格朗日处理数值计算也不会产生伪扩散。
其缺
点是对颗粒湍流扩散缺乏较好的处理方法，不能全面模拟颗粒的紊流扩散过程，而且计算所得到的拉氏场中的结果难以和实测欧拉场中的时均颗粒群特性进行比较。
