第十四章探究欧姆定律测试题

S第十四章探究欧姆定律测试1班别：_________姓名：__________学号：______得分：___________一、选择题（每小题3分，共27分）1．下列各项与导体电阻大小无关的是 （ ） A ．导体的材料 B ．导体的长度 C ．导体的横截面积 D ．导体中的电流 2．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右 端滑动时灯逐渐变暗，则下列接法正确的是 （ ） A ．M 接C ，N 接B B ．M 接A ，N 接B C ．M 接C ，N 接D D ．M 接A ，N 接D3．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的图象，下列结论与图象相符的是 （ ） A.电阻一定时，电流随着电压的增大而增大 B ．电阻一定时，电压随着电流的增大而增大 C ．电压一定时，电流随着电阻的增大而减小 D ．电压一定时，电阻随着电流的增大而减小 4．对欧姆定律的变形公式R=IU的理解正确的是 （ ） A ．R 与U 成正比 B ．R 与I 成反比 C ．R 与U 、I 无关 D ．以上说法都正确5．在今年理化生实验技能测试中，实验室准备的器材有：电源、电压表、电流表、滑动变阻器、开关、待测电阻及导线若干。

在做测电阻的实验时，小明在连接电路过程中，由于疏忽，把电压表和电流表的位置给颠倒了，其它连接正确无误．这个电路闭合开关后所产生的现象是 （ ） A ．电流表有读数，电压表的读数几乎为零 B ．电压表将被烧坏 C ．电压表有读数，电流表的读数几乎为零 D ．电流表将被烧坏6．将阻值之比为2：3的电阻R 1、R 2并联在同一电路的两端，则通过电阻R 1、R 2的电流之比为 （ ） A ．6：l B ．l ：6 C ．3：2 D ．2：37．将光敏电阻 R 、定值电阻 R 0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是 （ ） A ．A 表和V 表示数均变小 B ．A 表示数变大，V 表示数变小 C ．A 表示数变小，V 表示数变大 D ．A 表和V 表示数均变大8．如图所示的电路中，电源电压恒定不变，当开关S 闭合时 （ ） A ．电压表示数变小，电流表示数变小，灯变暗 B ．电压表示数变大，电流表示数变大，灯变亮 C ．电压表示数不变，电流表示数不变，灯的亮度不变 D ．电压表示数不变，电流表示数变小，灯变暗9．在测量小灯泡电阻的实验中，小明按图６所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。

第十四章欧姆定律单元检测卷（满分：100分时间：60分钟）一、选择题（每小题3分，共30分）1．小明同学准备有：①铅笔芯、②金属刀片、③塑料三角尺、④塑料笔袋、⑤橡皮等物品，以备考试之需，其中属于绝缘体的有( )A．①③⑤B．②④⑤C．③④⑤D．①②④2．把两条材料相同、长度相等、横截面积不等的电阻丝并联在电路中，下列说法中正确的是( )A．通过粗电阻丝的电流较大B．通过细电阻丝的电流较大C．加在粗电阻丝两端的电压较大D．加在细电阻丝两端的电压较大3．在“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( ) A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路4．把阻值分别为4 Ω、6 Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为1.2 A，若将它们并联在同一电源上，则干路中的电流为( )A．5A B．3A C．4A D．2A5．如图所示的电路，电阻R2＝20 Ω，闭合开关S，电流表A1的示数为0.2 A，电流表A2的示数为0.6 A．下列说法中正确的是( )A．电阻R1的阻值为40 ΩB．电源电压为1VC．通过电阻R2的电流为0.6 A D．电路中的总电流为0.8 A6．如图所示，电源电压不变．当开关S闭合时，电流表的示数为0.8A开关S断开后，电流表的示数改变了0.5 A则R1与R2的阻值之比为( )A．13：5 B．3：5 C．5：3 D．5：137．如图所示的电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中( )A．电流表A的示数变大，电压表V2的示数变小B．电流表A的示数变大，电压表V1的示数变小C．电压表V1的示数变小，电压表V2的示数变大D．电压表V1的示数不变，电压表V2的示数变大8．如图所示的电路中，电源电压保持不变．当开关S由断开到闭合，电压表V1的示数始终等于电压表V2的示数．若电路中只有一处故障，且只发生在电阻R或灯泡L处，则可能是( )A．灯泡L发光，电阻R断路B．灯泡L不发光，电阻R断路C．灯泡L发光，电阻R短路D．灯泡L不发光，电阻R短路9．如图所示，MN间的电压恒定，R1为定值电阻，滑动变阻器R2的最大阻值为20 Ω．当滑动变阻器的滑片P处于a端时，电流表的示数为0.25 A；当滑片P处于ab中点时，电流表的示数为0.40 A，则MN间的电压是( )A．6V B．5V C．4V D．3V10．在探究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5 V，滑动变阻器上标有“10 Ω 1.5 A”字样，在a、b两点间先后接入不同阻值的定值电阻，闭合开关S，移动滑片P，使电压表的示数为2.5 V，读出电流表的示数．当20 Ω的电阻接入a、b间时，电压表的示数始终无法达到2.5 V，其原因可能是( )A．20 Ω的电阻阻值太大B．电源电压4.5 V太低C．滑动变阻器的最大阻值太大D．控制电压为2.5 V太高二、填空题（每空2分，共28分）11．一个电阻，在它两端加10 V的电压时，通过它的电流为0.5 A，则该电阻的阻值是_______Ω；如果电阻两端的电压为零，该电阻的阻值是_______Ω．12．已知R1＝10 Ω，R2＝30 Ω，把它们串联起来，通过它们的电流之比I1：I2＝_______，若把它们并联起来，则通过它们的电流之比I1：I2＝_______．13．把电阻R1＝20 Ω和R2串联接入12 V的电路里，总电阻是30 Ω，则R2＝_____Ω，若把它们并联起来接入原电路中，则干路上的电流是_______A．14．一个小灯泡的阻值为10 Ω，正常发光时的电流为0.4 A，现要将其接入12 V的电路中，要求仍能正常发光，则应_______联一个_______Ω的电阻．15．小江用如图所示的电路来探究串联电路的电压关系，已知电源电压为6V，当开关S 闭合后，发现两灯均不亮，他用电压表分别测a、c和a、b两点间的电压，发现两次电压表的示数均为6V，由此判定灯_______(L1/L2)断路，用电压表测b、c两点间的电压，示数为_______V．16．如图所示的电路，电源电压保持不变，R1＝10 Ω．当闭合开关S，滑动变阻器的滑片P在中点时，电流表的示数为0.3 A；当把滑片P移到最右端时，电流表的示数为0.2 A．则电源电压为_______V，滑动变阻器的最大阻值为_______Ω．17．两个定值电阻，一个标有“4V 2Ω”字样，另一个标有“3V 1Ω”字样．若把这两个电阻串联在电路中，两端允许加的最大电压为_______V；若把这两个电阻并联在电路中，干路中允许通过的最大电流为_______A．三、解答题（共42分）18．（8分）某物理兴趣小组的同学为探究导体电阻与导体长度和横截面积之间的定量关系，设计了如图甲所示的电路．实验时他们将所选的两种金属丝接入电路中1和2的位置，通过比较电压表的示数来比较电阻丝的大小，现有几根康铜丝和镍铬合金丝，其规格如下表所示．(1)在探究导体的电阻与导体长度之间的定量关系时，他们将编号为_______的两根金属丝对应接入电路中1和2的位置，当发现电压表的示数之比U1：U2接近________时，可以初步判定：在导体的材料和横截面积相同的条件下，导体的电阻与其长度成正比．(2)在探究过程中，若将编号为A和C的两根金属丝接入电路中1和2的位置，则他们想探究的是导体电阻与______之间的定量关系．(3)在“交流与合作”时，有位同学提出：用如图乙所示的电路，将所选的金属丝分别接入电路M、N之间，读出电流，然后利用电流跟电阻之间的反比关系，也能探究导体电阻与导体长度和横截面积之间的定量关系，你认为他的实验方法合理吗？请说明理由：_______________________________________________________．19．（12分）在测量定值电阻的实验中：(1)连接电路时开关应_______．(2)请你用笔画线代替导线，将图甲中的实物电路连接完整．(3)闭合开关前，滑动变阻器的滑片P应移至______(A/B)端．小青闭合开关后，移动滑片P到某一点时，电流表的示数为0.2 A，电压表的示数如图乙所示，为______V，计算出的电阻值为______Ω．(4)小青仅把这一次实验测量所得的阻值作为最后的结果，你认为合适吗？______，理由是_____________________________________________________________．(5)如图丙所示是其他两组同学根据测得数据作出的I-U图像，分析图像可知Ra______（>／＝／<）R b．(6)小珍连接好电路后闭合开关，发现无论怎样移动变阻器的滑片P，电压表、电流表均有示数，但都不改变，原因可能是__________________．（写出一种即可）20．（4分）小林想利用一块电压表和已知的电阻R0测量电阻R x的阻值．小龙选择了满足实验要求的器材，并连接了部分实验电路，如图所示，小龙设计的实验电路的要求是：只闭合开关S和S1时，电压表测量的是电阻R0两端的电压U1；只闭合开关S和S2时，电压表测量的是电源两端的电压U2．(1)请你根据小龙的设计要求只添加一根导线完成图中所示实验电路的连接．(2)请你用U1、U2和R0表示出R x，R x＝______．21．（8分）如图所示是一种自动测定油箱内油面高度的装置．R是滑动变阻器，它的金属片是杠杆的一端，R'是阻值为12Ω的定值电阻，电流表的量程为0～0.6A，电源电压为6V，由油量表（用电流表改装）的指针指示的刻度就可知油箱内油的多少．(1)说出定值电阻R'的主要作用．(2)当油量表的指针指在刻度盘中央时，求滑动变阻器两端的电压．(3)能否将电压表接入这个电路？为什么？22．（10分）学习了电学的相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．图甲是小红设计的电子秤原理图，其中E为干电池（2节）；A是电流表（电子秤示数表盘）；R0是定值电阻(5 Ω)；R是一根长为6 cm、阻值为15 Ω的均匀电阻丝．C是一根弹簧，其所受压力F与压缩量△L的关系如图乙所示．（塑料盘的重力不计，g取10 N/kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端）．(1)求该电子秤的最大称量是多大？应选用的电流表的最大量程是多少？(2)求当电流表的指针指在0.3 A处时，所称重物的质量是多少？(3)从理论上说明该方案的最大不足，画出你的设计原理图．参考答案一、1．C 2．A 3．C 4．A 5．A 6．C 7．A 8．C 9．D 10．A 二、11．20 20 12．1：1 3：1 13．10 1.8 14．串 20 15．L 1 0 16．6 20 17．6 4.5三、18． (1)A 、B(或B 、A) 1：2（或2：1） (2)横截面积 (3)不合理，要使通过导体的电流跟电阻成反比，则要使导体两端电压保持不变，将不同金属丝接入电路M 、N 之间，M 、N 两端的电压不能保持不变19．(1)断开 (2)如图所示 (3)B 1.8 9 (4)不合适 没有多次测量取平均值以减小误差(5)< (6)滑动变阻器接入的是C 、D 接线柱（或接入的是A 、B 接线柱）20．(1)如图所示 (2)()2101U U R U - 21．(1)避免短路 (2) 2.4V (3)能，把电压表与R （或R'并联）22．(1) 6 kg 0.6A (2)2kg (3)不足略 设计原理如图所示。

第十四章欧姆定律基础篇1．(2019·绥化)将电阻R1与10 Ω电阻串联后接到3 V电源上，通过R1的电流为0.1 A，则R1＝20 Ω.若R1两端电压为0，则R1＝20 Ω.2．(2019·泰州)如图甲，定值电阻R2的阻值为40 Ω.闭合开关，电流表A1、A2的指针偏转均如图乙所示，则电流表A1的读数为 1.5 A，电流表A2的读数为0.3 A．电源电压为48 V，R1的阻值为160 Ω.3．(2018·安顺)如图，电源电压恒定，R1＝30 Ω，R2＝60 Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.1 A，则电源电压是9 V；当开关S3断开，S1、S2都闭合时，电流表的示数是0.45 A.4．(2019·安徽)如图为电阻A和B的I－U图象．若将A、B串联接入某电源两端，则闭合开关后，它们两端的电压U A、U B之比是1∶2 ；若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是 2 V.5．(2019·衡阳)如图所示，R为定值电阻，R′为滑动变阻器，闭合开关S，将滑动变阻器的滑片从a端逐渐滑动到b端，发现V1表示数从2 V变化到6 V，而V2表示数从4 V变化到0，则电流表示数从0.2 A变化到0.6 A，R＝10 Ω.6．(2019·宿迁)(重点题)随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将变大，电流表的示数将变小(填“变大”“变小”或“不变”)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在R0元件两端．7．(2019·滨州)如图所示电路，电源电压保持不变，R1为定值电阻，闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是(D)A．电压表示数变小，电流表示数不变B．电压表示数不变，电流表示数变大C．电压表示数变大，电流表示数不变D．电压表示数不变，电流表示数变小8．(2018·眉山)如图所示，电源电压保持不变，闭合开关S后，两灯都能正常工作，灯L1、L2的电阻之比为R1∶R2＝1∶2，此时甲、乙两电表的示数之比为(D)A．2∶1 B．1∶2C．3∶2 D．2∶39．(2019·宁夏)如图所示的电路中，电阻R2的阻值为15 Ω.当开关S1、S2闭合时，电流表A1的示数为0.5 A，电流表A2的示数为0.2 A．下列说法正确的是(A)A．电阻R1的阻值为10 ΩB．S1、S2闭合时，通过电阻R1的电流为0.5 AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5 A10．(2018·广东)如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是(C)甲乙A．电源电压是9 VB．定值电阻R的阻值是6 ΩC．滑动变阻器的阻值范围是0～18 ΩD．若定值电阻R出现接触不良时，电流表示数为0，电压表示数为9 V11．(2019·呼和浩特)用电器甲和乙，其电流与其两端电压关系如图所示，其中直线表示用电器甲的电流与其两端电压关系图．下列说法正确的是(D)A．用电器甲电阻不变，大小为0.1 ΩB．用电器乙电阻随着电流增大而变大，最大值为10 ΩC．如果把这两个用电器串联接在6 V的电源上，电路中的电流是0.43 AD．如果把这两个用电器并联接在4 V的电源上，干路中的电流是0.65 A12．(2018·遵义)如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1I的图象．则定值电阻R1与电源电压U的大小分别为(B)甲乙A．5 Ω30 V B．5 Ω 2.5 V C．10 Ω20 V D．10 Ω10 V13．(2019·攀枝花)(重点题)如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2.已知R1∶R2＝2∶1，则(D)A．I1I2＝29，U1U2＝23B．I1I2＝92，U1U2＝23C．I1I2＝29，U1U2＝32D．I1I2＝92，U1U2＝3214．(2018·广东)在“探究电流跟电压关系”的实验中：(1)如图1所示，甲为电流表，乙为电压表．(均选填“电流表”或“电压表”)图1(2)用笔画线代替导线将图2中电路连接完整，要求实验过程中滑动变阻器的滑片P 从右向左移动．(导线不能交叉)图2图3(3)如图乙所示．【答案】(2)如图甲所示．(3)在实验操作过程中保持电阻R不变，闭合开关S时，调节滑动变阻器的滑片P做了三组实验数据，如表所示，请根据该表中数据在图3中进行描点连线．实验次数1 2 3物理量电压表U/V 1.0 2.0 2.5电流表I/A 0.11 0.20 0.26(4)对实验数据进行分析，归纳出结论是电阻不变时，通过导体的电流与导体的电压成正比．15．(2019·自贡)(重点题)小聪同学用伏安法测电阻，实验电路图如图甲所示．(1)该实验的原理是R＝UI．(2)闭合开关S前，滑动变阻器滑片P应置于b端(填“a”或“b”)．(3)假如小聪同学用完好的器材按如图甲所示实验电路图连接电路，实验时正确操作，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，其原因可能是：①电源电压过大；②选用电流表量程太小．(4)小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻R x＝8 Ω.(5)若滑动变阻器的最大阻值为R，被测电阻的阻值为R x，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，去掉电流表，应用现有的器材，也能测出电阻R x的阻值．实验步骤如下：①将滑动变阻器滑到a端，闭合开关S，读出电压表的读数，记为U1.②将滑动变阻器滑到b端，闭合开关S，读出电压表的读数，记为U2．③读出滑动变阻器的最大值R.④则被测电阻R x的阻值为：R x＝U2U1－U2R(写出表达式)．拔高篇1．(2019·福建)如图电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(C)A．0.3 A B．0.6 AC．0.9 A D．1.2 A2．(2019·齐齐哈尔)如图所示的电路，电源电压保持不变，R1＝10 Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4 A，则下列选项正确的是(D)A．滑片P在最右端时，通过R1、R2的电流之比为5∶8B．滑片P在最右端时，R1、R2两端电压之比为3∶1C．滑动变阻器的最大阻值为40 ΩD．电源电压为10 V3．(2019·商水模拟)(重点题)如图所示是某电子秤的结构示意图，闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；已知弹簧所受的压力与缩短的长度成正比，电子秤的刻度表是由电流表(填“电流表”或“电压表”)改装的．它的刻度不是(填“是”或“不是”)均匀的；如果使用一段时间后，电池两端的电压降低，导致不放物体时指针不在“零刻度”上，调零的方法是把滑片P向右移动合适距离．4．(2018·贵阳)如图所示电路，电源电压不变．闭合开关S，移动滑动变阻器的滑片P至某位置时，电流表的示数为I1；移动滑片P至另一位置时，电流表的示数为I2，电压表示数为1 V．若I1∶I2＝4∶3，前后两次滑动变阻器接入电路的阻值之比为2∶3，则电源电压为 4 V.5．(2019·荆州)(重点题)小阳利用如图甲的电路探究“电流与电阻的关系”．已知电源电压为4.5 V且保持不变，实验用到的定值电阻阻值分别为25 Ω、20 Ω、15 Ω、10 Ω、5 Ω，滑动变阻器的规格为“0～50 Ω”．(1)如图乙的实物电路中存在连线错误，而且只要改接一根导线就可以了，请你把接错的那根导线打上“×”，再画线把它改到正确位置上(导线不允许交叉)．【答案】如图所示．(2)电路改正以后，闭合开关前应将滑动变阻器滑片调至最右端(填“左”或“右”)．(3)连接好电路后，如果将电流表和电压表在电路中位置交换，则闭合开关后，会发现两表中只有电压表有示数(填“电流”或“电压”)．(4)为了用上所有的定值电阻正确完成五次实验，应利用滑动变阻器控制定值电阻两端的电压至少保持 1.5 V不变．(5)实验中将5 Ω的定值电阻更换为10 Ω的定值电阻后，闭合开关，应将滑动变阻器滑片向右(填“左”或“右”)适当滑动，使电压表示数恢复到原来的值．(6)小阳同学每次随机选取一个定值电阻，进行了五次实验，根据所得数据画出电流与电阻关系的图象如图丙，且实验中各电路元件完好，读数、记录均正确．但老师发现五次实验中有一次未移动滑动变阻器滑片控制电压表示数一定，根据图丙中的数据分析，阻值为20 Ω的定值电阻连入电路时未移动滑片，这次实验之前的那一次实验，小阳选取的是阻值为10 Ω的定值电阻．。

14章《探究欧姆定律》单元考试卷（附参考答案）第14章欧姆定律知识点总结（⼀）电阻1.电阻的概念：电阻表⽰导体对电流阻碍作⽤的⼤⼩.符号： R .国际单位：欧姆. 常⽤单位：千欧、兆欧.换算：1MΩ=1000kΩ 1 kΩ=1000Ω2.影响导体电阻⼤⼩的因素：导体的电阻是导体本⾝的⼀种性质，它的⼤⼩决定于导体的材料、长度和横截⾯积，还与温度有关.与是否接⼊电路、与外加电压及通过电流⼤⼩等外界因素均⽆关.3.电阻的分类：（1（2①构造：瓷筒、线圈、滑⽚、⾦属棒、接线柱.结构⽰意图：②变阻原理：通过改变接⼊电路中的电阻线的长度来改变电阻.③使⽤⽅法：a、应串联在电路中使⽤； b、接线要“⼀上⼀下”；c、通电前应把阻值调⾄最⼤的地⽅.④铭牌：如某滑动变阻器标有“50Ω1.5A”字样：50Ω表⽰滑动变阻器的最⼤阻值为50Ω或变阻范围为0-50Ω；1.5A表⽰滑动变阻器允许通过的最⼤电流为1.5A.⑤作⽤：①改变电路中的电阻，逐渐改变电路中的电流和部分电路两端的电压；②保护电路.优缺点：能够逐渐改变连⼊电路的电阻，但不能表⽰连⼊电路的阻值.注意：①滑动变阻器的铭牌，告诉了我们滑⽚放在两端及中点时，变阻器连⼊电路的电阻.②分析因变阻器滑⽚的变化引起的动态电路问题，关键搞清哪段电阻丝连⼊电路，再分析滑⽚的滑动导致变阻器的阻值如何变化.（⼆）欧姆定律1.内容：导体中的电流，跟导体两端的电压成正⽐，跟导体的电阻成反⽐.2.数学表达式： I=U/R说明：①适⽤条件：纯电阻电路（即⽤电器⼯作时，消耗的电能完全转化为内能）②I、U、R对应同⼀导体或同⼀段电路，不同时刻、不同导体或不同段电路三者不能混⽤.三者单位依次是 A 、V 、Ω（三）伏安法测电阻1.原理：I=U/R2.电路图：3.步骤：①根据电路图连接实物.②检查电路⽆误后，闭合开关S，三次改变滑动变阻器的阻值，分别读出电流表、电压表的⽰数，填⼊表格.③算出三次Rx的值，求出平均值.（四）串联电路的特点：1.电阻：串联电路中总电阻等于各部分电路电阻之和.字母：R=R1+R2+R3+……Rn理解：把n段导体串联起来，总电阻⽐任何⼀段导体的电阻都⼤，这相当于增加了导体的长度.特例: n 个相同的电阻R 0串联，则总电阻R=nR 0 .2.分压定律：串联电路中各部分电路两端电压与电阻成正⽐.字母：U 1/U 2=R 1/R 2 .（五）并联电路的特点：1.电阻：并联电路总电阻的倒数等于各⽀路电阻倒数之和.字母表达：1/R=1/R 1+1/R 2+1/R 3+……1/Rn理解：把n 段导体并联起来，总电阻⽐任何⼀段导体的电阻都⼩，这相当于导体的横截⾯积增⼤.特例: n 个相同的电阻R 0并联，则总电阻R=R 0/n . 求两个并联电阻R 1、R 2的总电阻R= 2.分流定律：并联电路中，流过各⽀路的电流与电阻成反⽐.字母表达：I 1/I 2= R 2/R 1（六）半导体与超导体1．半导体：导电性能介于导体与绝缘体之间的物体.2．超导体：当温度降到很低时，某些物质的电阻会完全消失的现象.发⽣这种现象的物体叫超导体，超导体没有 (有/没有)电阻.R 1R 2 R 1+R 2第14章欧姆定律单元测试班级: 姓名: 座号: 评分⼀、选择题（每⼩题3分，共30分）1、有⼀段导体，下列措施中能减⼩其电阻的是（）A.减⼩导体两端的电压B.减⼩导体中的电流C.减⼩导体的横截⾯积D.减⼩导体的长度2、给你两根长度相同但横截⾯积不同的镍铬合⾦线、⼀个电源、⼀只电流表、⼀只滑动变阻器、⼀个开关、若⼲根导线，现需要研究的课题有：（1）导体的电阻跟它的横截⾯积的关系；（2）导体的电阻跟它的长度的关系；（3）导体的电阻跟它的材料关系．由上述实验器材，可以完成的研究课题是（）A、只有（1）B、（2）C、（1）和（2）D、（1），（2）和（3）3、如图1所⽰，闭合开关S后，灯泡L发光，现把滑动变阻器的滑⽚P向a端移动，则灯泡L的亮度与电流表⽰数的变化情况是（）A、灯泡L变亮，电流表⽰数变⼤B、灯泡L变暗，电流表⽰数变⼩C、灯泡L变亮，电流表⽰数变⼩D、灯泡L变暗，电流表⽰数变⼤4、为了研究电流与电压、电阻的关系，⽤图2所⽰的电路，分“保持电阻不变”和“保持电压不变”两步进⾏，在“保持电阻不变”时，要求（）A、保持R′的滑⽚位置不变；B、保持R两端的电压不变；C、保持R不变，调节R′的滑⽚到不同的适当位置；D、保持电路中的电流不变。

第十四章欧姆定律检测卷（总分100分时间60分钟）一、选择题（每题2分，共24分）1．一个定值电阻接在某段电路中，当电压为1.5V时，通过的电流为0.15A，当电压增大为原来的2倍时，则下列说法正确的是( )A．电流为原来的2倍B．电阻为原来的2倍C．电流为原来的12D．电阻为原来的122．如图的四个电路中，电源电压U相同，R1<R2，电路的总电阻由小到大的顺序是( ) A．甲乙丙丁B．丁丙乙甲C．丁甲乙丙D．丙乙甲丁3．如图所示，电源电压一定，关于电路的工作情况，下列说法中正确的是( ) A．只闭合S1时，两只灯泡串联B．先闭合S1，再闭合S2时，电压表的示数不变，电流表的示数变大C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏4．如图所示，电源电压不变，闭合开关S后，电路正常工作，过一会儿，两只电表的示数突然变大，则该电路中出现的故障可能是( )A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路5．重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法中正确的是( )A．称重表相当于一个电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大6．如图是测定小灯泡电阻的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因可能是( )A．灯泡断路B．滑动变阻器短路C ．灯丝电阻值过大D ．滑动变阻器连入电路阻值过大7．如图所示，电源电压不变，当开关S 闭合时，电流表示数是1A ；当开关S 断开时，电流表示数是0.6A ，则电阻R 1与电阻R 2的阻值之比为 ( )A ．3：2B ．2：3C ．5：3D ．3：58．在研究“一定电压下，电流与电阻的关系”时，电路图如图所示．电源电压恒为4.5V ，滑动变阻器上标有“10Ω 1.5A ”字样．在a 、b 两点间先后接入不同阻值的定值电阻，闭合开关，移动滑片P ，使电压表示数为2.5V ，读出电流表的示数．当20Ω的电阻接入a 、b 间时，电压表示数始终无法达到2. 5V ，其原因可能是( )A ．20Ω的电阻阻值太大B ．电源电压4.5V 太低C ．滑动变阻器的最大阻值太大D ．控制电压为2.5V 太高9．如图是探究“并联电路电流关系”的电路图，电源电压保持不变，闭合开关，两灯都发光，过一会儿，由于灯泡L 2的质量问题，灯丝被烧断了．假设L 1灯丝电阻不变，则下列说法正确的是 ( )A ．电流表A 示数变大B ．滑动变阻器两端电压变大C ．灯泡L 1亮度不变D ．电流表A 1示数变大10．两个定值电阻，甲标有“16Ω 1.5A ”，乙标有“22Ω，0.5A ”．现把它们串联起来，则该串联电路两端允许加的最高电压是 ( )A ．57VB ．41VC ．35VD ．19V11．如图所示是小李探究电路变化的实验电路，其中R 1、R 2为定值电阻，R 0为滑动变阻器，R max 为滑动变阻器的最大值，电源两极间电压不变．已知R 1>R 2>R max ，当滑动变阻器R 0的滑片P 置于某一位置时，R 1、R 2、R 0两端的电压分别为U 1、U 2、U 0；当滑片P 置于另一位置时，R 1、R 2、R 0两端的电压分别为U'1、U'2、U'0，若△U 1＝11'U U -，△U 2＝22'U U -，△U 0＝00'U U -，则 ( )A ．△U 0>△U 1>△U 2B ．△U 1<△U 2<△U 0C ．△U 1>△U 2>△U 0D ．△U 0<△U 1<△U 212．图示为小明做“伏安法测电阻”的实验电路图，图中有电流表(量程0～0.6A ，0～3A)、电压表(量程0～3V，0～15V)，滑动变阻器（阻值变化范围0～12Ω）、被测电阻R x （约6Ω，按6Ω计算）及由三节新干电池串联组成的电源，若实验要求电表指针不超过量程，且几次测量指针都偏过电表刻度盘的中线，则变阻器连入电路的阻值至少为( )A．1.5Ω B．2Ω C．2.5Ω D．3Ω二、填空题（每空2分，共28分）13．小明在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成如图所示的I－U关系图像，则甲、乙两个电阻串联后总电阻是_______Ω；这两个电阻串联后接在电压为6V的电源上，电路中的电流为_______A；这两个电阻并联后接在6V电源上，干路中的电流为_______A．14．在如图甲所示的电路中，电灯L1的电阻为10Ω，开关闭合后，V1、V2的示数分别如图乙所示，则电压表V1的示数为_______V，L2两端的电压为_______V，通过L1的电流为_______A．15．在如图所示的电路中，若甲、乙均为电流表时，断开开关S，两电流表的读数I甲：I 乙＝2：3；若甲、乙均为电压表时，闭合开关S，则两电压表的读数U甲：U乙＝_______．16．在如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V2的示数将_______（填“变大”、“不变”或“变小”），电压表V1与电流表A示数的比值将_______（填“变大”、“不变”或“变小”）．17．如图所示的电路中，闭合开关S后，两灯都正常发光，两电表指针都有偏转，示数稳定．已知电源电压为8V，灯L1的电阻为16Ω，灯L2的电阻为12Ω，则甲电表的示数为_______，乙电表的示数为_______．18．如图所示．电压U恒定为8V，灯L电阻12Ω不变．滑动变阻器的滑片P从一端滑到另一端的过程中，电压表的示数从3V变到6V，则R0的阻值为_______Ω，滑动变阻器的最大阻值为_______Ω．19．C 图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变．改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中，根据以上条件可知电阻R0的阻值为_______Ω．三、作图与实验（共16分）20．在练习使用电压表的实验中，小亮同学遇到了一个难题：他想测量一个电压约为18V 的电源电压，可手边只有：量程为0～3V的电压表一只，开关一个，阻值为R1＝20Ω、R2＝120Ω、R3＝140Ω的电阻各一个以及导线若干．思考了一会儿之后，他利用所学过的知识和手边现有的器材，顺利地完成了测量．(1)请把小亮测量时的电路图画在下边的虚线框内．（在图中电阻符号旁必须标明R1、R2或R3）(2)如果用U'表示电压表的读数，请写出电源电压U的表达式：U＝_______．21．小明利用如图甲所示的电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．(1)请根据图甲将如图乙所示的实物电路连接完整（导线不允许交叉）．(2)实验中多次改变R的阻值，调节滑动变阻器的滑片，使电压表的示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像．①由图像可以得出结论：电压一定时，___________________________________．②上述实验中，小明用5Ω的电阻做完实验后，接下来的操作是_________，然后将10Ω的电阻接入电路，闭合开关，移动滑片，使电压表的示数为_______V时，读出电流表的示数．(3)为完成整个实验，应该选取最大阻值不小于_______Ω的滑动变阻器．四、解答题（共32分）22．小明同学想把一只铭牌为“1.5V 1A”的小灯泡接在电源电压为6V的蓄电池上使用，请通过计算说明应怎样做，才能让小灯泡正常工作．23．如图所示电路中，R2是0～50Ω的滑动变阻器，合上开关S后，当滑片移至某一位置时，电压表的示数为6V，电流表A1、A2的示数分别为0.5A和2A．求：(1)电阻R1的值．(2)如果电流表A1的量程是0～0.6A，A2的量程为0～3A，为了使两电表不致损坏，滑动变阻器接入电路的阻值不得小于多少欧姆？24．在如图甲所示的电路中，电源电压为12V且不变，电阻R1的阻值为20Ω，滑动变阻器R2上标有“50Ω2A”字样，闭合开关S，电压表的示数为4V．求：(1)电流表的示数．(2)电阻R2连入电路的阻值．(3)若移动滑动变阻器滑片P到某位置时，发现两电表中有一个表的指针如图乙所示．小明和小华两位同学通过分析、计算分别求出了此时电流表和电压表的示数，他们的分析、计算过程及结论如下表所示．①请判断：小明的分析、计算过程及结论是_______（填“正确”或“错误”）的，小华的分析、计算过程及结论是_______（填“正确”或“错误”）的．②若小明和小华的分析、计算过程及结论有错误，请简述理由．参考答案1．A2．C3．B4．B5．D6．D．7．B8．A9．D10．D11．A12．D 13．15 0.4 1.8 14．5.5 2. 5 0. 3 15．3：116．变大不变17．0.5A 8V18．4 1619．220．(1)如图所示(2)7U′或8U'21．(1)实物电路连接图如图所示(2)①导体中的电流与电阻成反比②断开开关，将滑动变阻器的滑片移到最左端（或阻值最大处） 2.5 (3)3522．4.5Ω23．R2≥2.4Ω24．(1)0.2A (2)40Ω(3)①错误正确②理由略。

九年级物理第十四章探究欧姆定律测试题5班别：姓名：学号：分数：一.选择题（每小题3分，共21分）:1. 甲、乙两个电阻之比为3∶5，若将他们串联在电路中，则甲、乙电阻两端电压之比为（）A. 5∶3。

B. 3∶5。

C. 1∶1。

D. 无法比较。

2. 上题中，若将两个电阻并联在同一电源上，则通过甲、乙电阻的电流之比为（）A. 5∶3。

B. 3∶5。

C. 1∶1。

D. 无法比较。

3. 两盏电灯L1、L2并联接入电压为12V的电路中, 干路中的电流为0.8A, 通过L1的电流为0.6A，则这两盏灯的电阻分别是（）A. 60Ω, 20Ω。

B. 20Ω，60Ω。

C. 20Ω，30Ω。

D. 80Ω，20Ω。

4. 如图所示的电路中，闭合S, 当开关S1从断开到闭合的过程中，下列说法中正确的是（）A. S1闭合后电流表A1、A2示数相等。

B. S1闭合后电流表A1、A2大。

C. S1闭合后电流表A1、A2示数大小无法判断。

D. S1闭合后电流表A1的示数比A2小。

图4 图55. 如图是一种自动测定油箱内油面高度的装置示意图，R是一种特制的滑动变阻器，它的金属滑片是杠杆的一端，从油量表（即电流表）指针所指的刻度知道油面高度。

则它的工作过程是（）A. 油面升高，R变大，油量表指针示数变小。

B. 油面降低，R变大，油量表指针示数变小。

C. 油面升高，R变小，油量表指针示数变大。

D. 油面降低，R变小，油量表指针示数变大。

6. 某同学选好电压表和电流表的量程，按照图所示的电路图连接好电路，闭合开关S，发现电流表指针几乎未动，而电压表指针有明显偏转。

根据上述情况分析，该电路的故障可能是（）A. 电流表、灯L1、L2都坏了。

B. aL1b部分某处出现了断路。

C. 电流表坏了。

D. 灯L2灯丝烧断，或与灯座未接通。

图6 图77. 如图所示的电路中，A、B两点间电压U保持不变，当滑动变阻器的滑片P向a 端移动时, 电流表示数将会（）A. 不变。

第十四章欧姆定律测试题一、选择题（前6题，每题1分，后5题每题2分，共16分）1．小军同学想自制一个能调节灯泡亮暗的滑动变阻器．在选择电阻部分的材料时，有长度相同的下列材料，你建议小军选择哪一种（）A．不带绝缘皮的铜导线 B．塑料绳 C．细橡皮管 D．木工铅笔的粗铅笔芯2．一段导体接在电压为9V的电源上时，通过导体的电流是1A，若将这段导体接在电压为3V的电源上时，这段导体的电阻是（）A． 9Ω B. 6Ω C .3Ω D.由9Ω变为3Ω3．现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图1所示的四种电路（图中小灯泡规格相同），其中不可行的是（）4．如图2电路，电源电压不变，开关S闭合后，灯L1和 L2都正常发光一段时间后，其中一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．L1短路 B．L2短路 C．L1断路 D. L2断路5．小刚用图3所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当A、B 两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A.保持变阻器滑片不动 B.将变阻器滑片适当向左移动C.将变阻器滑片适当向右移动D.适当增加电池的节数6．如图4所示，电源电压恒定不变，当s闭合后，滑动变阻器的滑片p向右移动的过程中，下列说法正确的是（）A.灯泡亮度不变，电压表示数变大B.灯泡变亮，电压表示数变大C.灯泡变暗，电压表示数变小D.灯泡变暗，电压表示数变大7．如图5电源电压不变，闭合开关滑动变阻器的滑片向右移动，下列判断不正确的是( ) A．灯泡变亮 B．电压表的示数不变 C．电流表A1的示数不变 D．电流表A2的示数变小8．如图6所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路9．如图7所示，滑动变阻器的滑片在某两点间移动时，电流表的示数范围为1A到2A之间，电压表的示数范围为6V到9V之间，则定值电阻R的阻值及电源电压分别为（）A.3Ω，15V B.6Ω，15V C.3Ω，12V D.6Ω，12V10．如图8所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5：当S 接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10 B．4：3 C．3：4 D 5：211．如图9所示电路中，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（）A．U2= U1+ U3 I1= I2 B．U2= U1= U3 I1= I2 C．U1+ U2= U3 I1< I2 D．U2= U1+ U3 I1>I2二、填空题(每空1分，共24分)12．如图10所示，电源电压为6伏特，R1=R2=30欧姆，当开关K断开时，电流表的读数是_____安培；当开关K闭合时，电流表的读数是______安培。

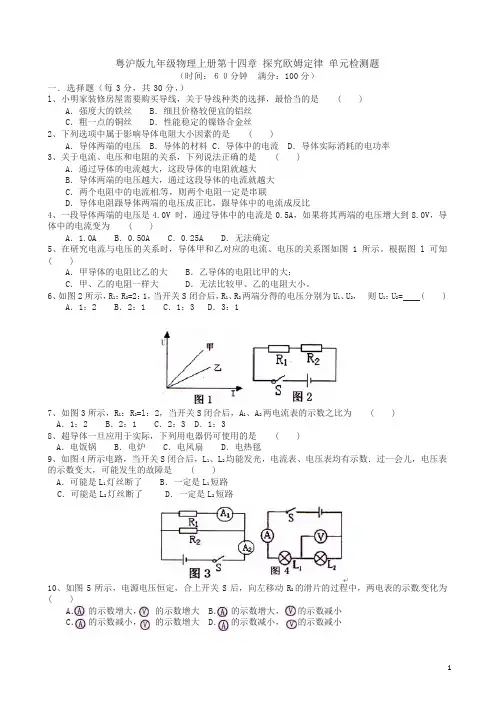

粤沪版九年级物理上册第十四章探究欧姆定律单元检测题（时间：６０分钟满分：100分）一．选择题（每3分，共30分，）l、小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是 ( )A．强度大的铁丝 B．细且价格较便宜的铝丝C．粗一点的铜丝 D．性能稳定的镍铬合金丝2、下列选项中属于影响导体电阻大小因素的是 ( )A．导体两端的电压 B．导体的材料 C．导体中的电流 D．导体实际消耗的电功率3、关于电流、电压和电阻的关系，下列说法正确的是 ( )A．通过导体的电流越大，这段导体的电阻就越大B．导体两端的电压越大，通过这段导体的电流就越大C．两个电阻中的电流相等，则两个电阻一定是串联D．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比4、一段导体两端的电压是4.0V 时，通过导体中的电流是0.5A，如果将其两端的电压增大到8.0V，导体中的电流变为 ( )A．1.0A B．0.50A C．0.25A D．无法确定5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图1所示。

根据图l可知( )A．甲导体的电阻比乙的大 B．乙导体的电阻比甲的大；C．甲、乙的电阻一样大 D．无法比较甲、乙的电阻大小。

6、如图2所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2= ( ) A．1：2 B．2：1 C．1：3 D．3：17、如图3所示，R1：R2=l：2，当开关S闭合后，A1、A2两电流表的示数之比为 ( )A．1：2 B．2：1 C．2：3 D．1：38、超导体一旦应用于实际，下列用电器仍可使用的是 ( )A．电饭锅 B．电炉 C．电风扇 D．电热毯9、如图4所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，电压表的示数变大，可能发生的故障是 ( )A．可能是L1灯丝断了 B．一定是L1短路C．可能是L2灯丝断了 D．一定是L2短路10、如图5所示，电源电压恒定，合上开关S后，向左移动R2的滑片的过程中，两电表的示数变化为( )A．的示数增大，的示数增大 B．的示数增大，的示数减小C．的示数减小，的示数增大 D．的示数减小，的示数减小二、填空题(每小题3分，共24分)11、如图6所示，当开关闭合后，用酒精灯对铜导线加热，电流表的读数会，这是因为导体的电阻与有关，酒精灯对铜导线加热时，导线的电阻 (选填“变大”、“变小”或“不变“”)．12、某滑动变阻器标有“100Ω 5A”字样。

九年级物理上册第十四章欧姆定律检测题（WORD版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。

(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。

分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。

①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。

②改变滑片P的位置，获得多组对应的电压、电流值。

根据记录的数据，绘制得如图丙所示的I﹣U图像。

由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。

【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。

苏科版九年级物理上册第十四章欧姆定律综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、关于图中几幅图的依次对应表述正确的是（）A．甲中1kg酒精比10kg煤油的比热容小B．乙中10kg酒精比1kg煤油的热值大C．丙中金属丝用久了会变细，电阻会变大D．丁中滑轮机械效率随提升物块的高度变大而变大2、关于电流、电压和电阻，下列说法正确的是（）A．电荷的运动一定形成电流B ．电路两端有电压，就一定有电流C ．电流方向与正电荷定向移动方向相同D ．通过导体的电流越大，导体的电阻就越大3、如图甲所示电路，电源电压保持不变，当闭合开关S ，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U -I ”关系图像如图乙所示。

则下列判断正确的是（ ）A ．电源电压为4VB ．定值电阻R 1的阻值为20ΩC ．变阻器滑片在中点时，电流表示数为0.3AD ．滑动变阻器R 2的阻值变化范围为0～10Ω4、甲和乙是由同种材料制成的两导体，长度关系为l 甲>l 乙，现将它们串联在同一电路中，若测得他们两端的电压U 甲=U 乙，则关于甲和乙的横截面S ，通过电流I 的大小关系为（ ）A ． I I >甲乙， S S >甲乙B ．I I <甲乙，S S <甲乙C ． I I =甲乙， S S >甲乙D ． I I =甲乙， S S <甲乙5、灯泡L 与定值电阻R 的I ﹣U 图象如图所示。

若将L 与R 串联在6V 的电源上，下列说法正确的是（ ）A．小灯泡的阻值是10ΩB．电路中的电流是0.6AC．电路总电阻为15ΩD．若将它们并联2V的电源上，干路的电流是0.4A6、如图是电阻甲和乙的U﹣I图像，下列说法正确的是（）A．当乙两端电压是2.5V时，其电阻是10ΩB．当甲两端电压是1V时，通过的电流是0.4AC．将甲和乙串联，若电流为0.3A，则它们两端的总电压为2VD．将甲和乙并联，若电压为1V，则它们的干路电流为0.4A7、如图所示的四个电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P 向右移动，电表示数变大的是（）A．B．C．D．8、图所示的电路中，电源电压保持不变。

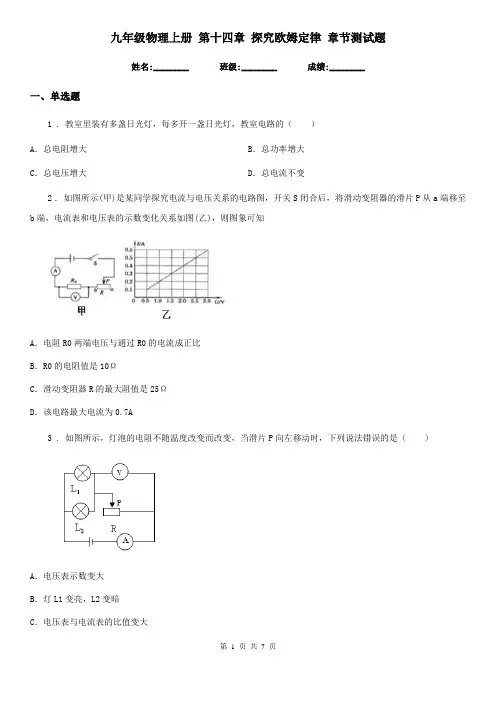

九年级物理上册第十四章探究欧姆定律章节测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 教室里装有多盏日光灯，每多开一盏日光灯，教室电路的（）A．总电阻增大B．总功率增大C．总电压增大D．总电流不变2 . 如图所示(甲)是某同学探究电流与电压关系的电路图，开关S闭合后，将滑动变阻器的滑片P从a端移至b端，电流表和电压表的示数变化关系如图(乙)，则图象可知A．电阻R0两端电压与通过R0的电流成正比B．R0的电阻值是10ΩC．滑动变阻器R的最大阻值是25ΩD．该电路最大电流为0.7A3 . 如图所示，灯泡的电阻不随温度改变而改变，当滑片P向左移动时，下列说法错误的是（）A．电压表示数变大B．灯L1变亮，L2变暗C．电压表与电流表的比值变大D．如果灯L2发生短路，滑片P向左移动时，电压表示数不变4 . 如图所示，实验桌上备有实验器材：电阻丝、电流表、横截面积相同的电阻丝带有金属夹的导线，其中、、电阻丝的长度相同．下列电路说法正确的是A．选用和号电阻丝，可探究导体电阻大小跟横截面积是否有关B．选用和号电阻丝，可探究导体电阻大小跟导体材料是否有关C．若将和号电阻丝并联接入电路，通过号电阻丝的电流较大D．若将和号电阻丝串联接入电路，通过两根电阻丝的电流相同5 . 当温度一定时，比较两根铜导线电阻的大小，下列说法中正确的是（）A．长导线的电阻一定大B．粗细相同，长导线的电阻一定大C．细导线的电阻一定大D．长度相同，粗导线的电阻一定大6 . 有三个阻值分另为R1=10Ω，R2=20Ω，R3=80Ω的电阻。

若实验时需要一个阻值为16Ω的电阻，以下是从这三个电阻中选用两个进行连接，能满足实验要求的是（）A．R1和R2并联B．R2和R3并联C．R1和R2串联D．R1和R3串联7 . 如图所示是小明为居民楼门口设计的智能照明电路，L是“220V 22W”的节能灯，天暗时自动发光，天亮时自动熄灭。

初四物理第十四章欧姆定律单元测试题一、单项选择题（每题3分，共36分）1．关于R=U/I的说法正确的是（）A．导体两端的电压越大，导体的电阻就越大。

B．导体中的电流越大，导体的电阻就越小。

C．导体的电阻等于导体两端的电压与电流之比。

D．电阻与导体两端的电压成正比，跟电流成反比。

2．如图6所示,电源电压不变，R1=15欧，当开关断开时，电流表示数为0.1A，开关S闭合时电流表的示数为0.3A，那么R2的阻值为（）A．5欧B．15欧C．30欧D．10欧3．如图7所示，电路中开关闭合后，滑片从a向b移动时（）A．电流表示数减小，电压表示数不变B．电流表示数不变，电压表示数减小C．电流表示数减小，电压表示数减小D．两表示数都不变4．如图8所示，电源电压为6V，当开关闭合时，将会发生（）A．电流表立即烧坏B．电流表和电压表均烧坏。

C．两表都不会烧坏，都无示数。

D．都不会烧坏，电流表无示数，电压表有示数。

5．如图9所示，电源电压不变，开关S由断开到闭合，两表示数变化情况（）A．两表示数都变小B．两表示数都变大C．表示数变小，电流表示数变大D．电压表示数变大，电流表示数变小6．如图10所示，灯泡L1、L2、L3完全相同，电源电压保持不变，当S1、S2均断开时电流表示数为I1,若将S1、S2闭合,电流表示数I2为( )A．3I1 = I2B．I1 =3I2 C．I1=9I2D．9I1 =I27．如图11所示，电源电压不变，已知灯L1 的电阻为10欧，L2的电阻为20欧，当开关断开时，电流表的示数为0.6A，若将S闭合，电流表的示数为（）A．0.3A B．0.6AC．0.9A D．1.2A 8．如图12所示电路中，开关S闭合时，下列判断正确的是（）A．两灯都变暗B．两灯都亮C．A灯变暗，B灯变亮D．A灯变亮，B灯变暗9．如图13所示电路中，开关S由断开到闭合的过程中（）A．灯L1亮度不变，电流表示数变大B．灯L1亮度变暗，电流表示数变大C．灯L1亮度不变，电流表示数不变D．灯L1亮度变亮，电流表示数变小10．如图14所示电路中，两个电阻的阻值都是20Ω，电压表V1的示数为2V，下列说法中不正确的是（）A．通过R1的电流为0.1AB．电压表V2的示数为2VC．电压表V2的示数为4VD．通过R2的电流为0.1A11．如图15所示，电源电压U=12V，定值电阻R=8Ω，滑动变阻器R0的最大阻值为4Ω，当滑片从左端滑到右端时，电压表的示数变化是（）A．由0逐渐增大到9VB．由0逐渐增大到8VC．由0逐渐增大到4VD．由4V逐渐减小到0V12．三个电阻的电阻之比为：1：2：3，并联在电路中，则通过它们的电流之比：（）A．1：2：3 B．3：2：1 C．6：3：2 D．2：3：6二、填空题（每空2分，共40分）1．欧姆定律的内容是公式表述形式使用条件是。

九年级物理第十四章 欧姆定律 综合测试一、选择题(每题3分，共30分)1．一根锰铜线的电阻为R ，要使这根连入电路的导线电阻变大，可采用的方法是( )．A ．减小导线两端的电压B ．增大导线中的电流C ．将导线拉长后连入电路D ．将导线对折后连入电路2．把两个阻值不同的电阻R 1和R 2串联，则总电阻( )．A ．介于两个电阻之间B ．比任何一个电阻都要小C ．比任何一个电阻都要大D ．可能等于其中的一个电阻3．将阻值分别为l Ω和10Ω的两个电阻并联，其总电阻( )．A ．等于l ΩB ．小于1ΩC ．大于1Ω，小于10ΩD ．大于10Ω4．LED 灯是一种新型的高效节能光源，它的核心元件是发光二极管．二极管由下列哪种材 料制成?( )．A ．陶瓷材料B ．金属材料C ．半导体材料D ．超导材料5．某段电路两端电压保持恒定,给它接入一个40Ω的电阻时，电路中电流为0.35 A ；当电 路中电流为0.20 A 时，接入电路的电阻大小是( )．A ．110ΩB ．20ΩC ．70ΩD ．50Ω6．若R 0已知，利用下列各电路图，不能求出小灯泡电阻的是( )．7．如图所示的电路中，电压表V 1的示数为9 V ，电压表V 2的示数为3 V ，那么R 1与R 2的阻值之比为( )．A ．2：1B ．1：2C ．3：1D ．1：38．如图所示电路，三个电阻的阻值都为R 0，当开关S 闭合时，电流表A 1、A 2、A 3的读数分别是I 1、I 2、I 3。

，则它们三者的关系中正确的是( )．A ．321I I I ==B ．3232I I =C ．3132I I =D ．322I I =9．如图所示的电路中，当开关S闭合后，两表均有示数．过一会儿发现，电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是( )．A．L1灯短路B．L2灯短路C．L1灯丝断开D．L2灯丝断开10．如图所示的电路中,电源电压恒定,R1为定值电阻，R2为滑动变阻器，闭合开关后，滑动变阻器滑片P从a向b移动的过程中( )．A．电流表A示数变小B．电压表V1示数变大C．电压表V2示数变小D．电压表V1的示数与电流表A的示数之比变小二、填空题(每空1分，共21分)11．铅笔芯是石墨和黏土混合制成的．不同类型的铅笔的笔芯软硬程度不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中．铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢?小明用如图所示的装置探究这个问题．他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察，比较出三者电阻的大小．用此方法比较电阻大小的依据是：．他选取的这三支铅笔芯应满足的条件是：．12．如图甲所示的电路中,若电源电压为3 V，电流表A1、A2的示数如图乙所示，则通过R1的电流是A，R2的阻值是Ω．13．如图是滑动变阻器的结构示意图，将A、B接入电路起的作用，将C、D接入电路起的作用，将C、B接入电路起的作用，此时滑片P向左滑动，接入电路的电阻将（填“变大”“不变”或“变小”)．一个滑动变阻器的铭牌上标有“50Ω1A”，这个滑动变阻器接入电路工作时，加在它两端的电压不能超过V．14．某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5 V．他按电路图正确连接好实验电路，并检查各元件完好．然后闭合开关S，发现灯泡很亮,且电压表的读数为4.5 V．造成该现象的原因为是．15．将一根粗细均匀的细铜丝对折起来，它的电阻将；若剪去一半，它的电阻将．(填“变大”“不变”或“变小”)16．有一定值电阻R0连接在某一电路中，当电阻两端的电压从2 V增加到4 V时，通过电阻的电流变化了0.2 A，则定值电阻R0的阻值是Ω；加在它两端的电压增至6 V时，通过电阻的电流I A．17. 如左下图所示电路，电源电压不变，开关S处于闭合状态．当开关S1由闭合到断开时，电流表示数将，电压表示数将．(填“变大”“不变”或“变小”)18．如右上图所示的电路,电源电压保持不变,R1是定值电阻，R2是滑动变阻器．当开关S 闭合，滑片由b端向a端移动的过程中，电流表示数，电压表示数与电流表示数的比值．19．如图甲所示电路中，R为滑动变阻器，R0为定值电阻,电源两端的电压不变，改变R的滑片位置，电压表示数随电流变化的图线画在图乙的坐标系中，则根据以上条件可知R0的阻值为Ω，电源电压V．三、实验探究题(共25分)20. (11分)某学习小组利用滑动变阻器、两个定值电阻R1、R2 (5Ω、l0Ω)、电压表、电流表、电源(6 V)、开关、导线若干等器材，做探究实验．(1)小明所在的实验小组做探究“电阻上的电流跟两端电压的关系”的实验．①请你帮该小组设计一个记录实验数据的表格．②此实验需多测几组数据的目的是：．(2)下面是“探究串联电阻R1两端电压和R2两端电压与两电阻总电压关系”时的电路图．①根据电路图，将没有连接完的实物图连接好．导线不能交叉且适当选取电表量程．②若电路图连接正确且电表完好，但不论怎样调节滑动变阻器，电流表无示数，电压表有示数，电路故障可能是(回答一种情况即可)：．21．(13分)图甲是小明同学在“测量小灯泡电阻”的实验中所连接的实物图.灯泡正常工作的电压是2.5 V，电阻大约9Ω．(1)为了尽可能减小误差，请你帮小明将电流表和电压表正确连入电路．(2)在闭合开关前，应将滑片放在(填“A”或“B”)端．(3)调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡此时的电阻是Ω．(4)小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值,发现阻值不相等,他检查操作过程无失误．请你帮助小明分析造成这种结果的原因是．四、计算题(每题12分，共24分)22．如图所示，灯泡的电阻为10Ω,滑动变阻器的最大阻值为30Ω,电源电压为6 V且保持不变，试求：(1)整个电路的电阻的最大阻值为多少?(2)在电阻变化过程中电压表的示数变化范围．23．热敏电阻广泛应用于控制电路中,其阻值会随环境温度的改变而改变．图甲中，电源电压U＝6 V，A是小量程电流表,其允许通过的最大电流为0.02 A，滑动变阻器R的铭牌上标有“200Ω 0.3 A”字样，R t为热敏电阻，其阻值随环境温度变化关系如图乙所示．闭合开关S，求：(1)环境温度为10℃、电路中电流为0.01 A时R t两端的电压．(2)图甲电路可以正常工作的最高环境温度．参考答案1．C 2．C 3．B 4．C 5．C 6．D 7．A 8．B 9．A 10．D11．电流表示数大小电压一定时，电流越大，电阻越小粗细相同，长度相同12．0.6 1513．定值电阻导线(或短路) 可变电阻变大5014．滑动变阻器接入电路的电阻为零15．变小变小16．10 0.6 17．变小变小18．变大不变19．1 lO20．(1)①②找出普遍规律(2)①提示：电流表的“0.6”接线柱与R1的左接线柱相连，滑动变阻器的右下接线柱与R2的右接线柱相连．②R1断路(或R2断路或R1R2同时断路或电流表短路)21．(2)B (3)8．3(4)灯丝的电阻随温度的升高而变大22．(1)40Ω (2)1.5 V～6 V23．(1)5V．(2)可以正常工作的最高环境温度为50℃．。

第十四章欧姆定律单元测试一、选择题1.下列说法正确的是（）A.并联电路的总电阻等于各电阻的倒数之和B.串联电路中任何一个电阻小于串联总电阻C.串联电路中的电阻越大,它两端的电压就越小D.并联电路中的电阻越大,通过它的电流就越大2.如图所示, 电源电压U＝2V不变, R＝4Ω, 虚线框内所有电阻均未知。

闭合开关, 电流表示数为1A. 如果用一个2Ω的定值电阻替换R, 虚线框内的电阻均保持不变, 则电流表示数将变为（）A. 2AB. 1.5AC. 1.2AD. 0.5A3．如图所示是滑动变阻器的示意图, 为了使滑片P向B端滑动时连入电路的电阻变大, 那么它串联入电路时应连接的接线柱为（）A. B和CB. B和DC. A和DD. A和B4.如图所示的实物电路中, 开关闭合后, 滑片P向右移动的过程中, 电流表示数及灯泡亮度变化的情况是（）A. 电流表示数变大, 灯泡变亮B. 电流表示数变大, 灯泡变暗C. 电流表示数变小, 灯泡变暗,D. 电流表示数变小, 灯泡变亮5．某导体接在电路中, 如果把该导体两端电压减少到原来的一半, 保持温度不变．则导体的电阻和通过它的电流（）A. 都减少到原来的一半B. 都保持不变C. 电阻不变, 电流减小到原来的一半D．电阻不变, 电流是原来的2倍6.如图所示,电源电压保持不变,闭合开关,调节变阻器,各电表示数变化情况是（）A.滑片向右移动,甲表示数变小,乙表示数变大B滑片向左移动,甲表示数变大,乙表示数变大C.滑片向左移动,甲表示数变大,乙表示数变小D.滑片向右移动,甲表示数变小,乙表示数不变7. 如图是小明在探究电流与电阻关系的实验电路图, 实验中将电阻R由20Ω换成10Ω的电阻后, 下一步他将（）A. 闭合开关, 读出电流表和电压表的示数, 并填入表格中B. 闭合开关, 将滑动变阻器的滑片向右移动到适当位置, 使电压表的示数保持不变, 读出电流表的示数, 并填入表格中C．闭合开关, 将滑动变阻器的滑片向左移动到适当位置, 使电压表的示数保持不变, 读出电流表的示数, 并填入表格中D. 以上步骤均不正确8．如图所示电路中, 电源电压不变, R是定值电阻, 当a、b两点接入10Ω的电阻时, 通过定值电阻R的电流是0.5A；若a、b间改接20Ω的电阻, 通过定值电阻R的电流（）A.等于0.25AB.小于0.25AC.大于0.25AD.无法判断9.如图示电路中, 电压U不变, 滑动变阻器的总电阻R1是R2的3倍, 当滑片P由B移到A时, 电流表示数的变化及电压表示数变化范围是（）A电流表示数变小, 电压表示数从U到3U/4B电流表示数不变, 电压表示数从U到U/4C电流表示数不变, 电压表示数不变D电流表示数变小, 电压表示数从U到U/310．某同学在探究“电阻上的电流跟两端电压的关系”时, 利用如图所示电路, 在a、b两点间分别接入定值电阻R1, R2, R1＞R2, 通过调节滑动变阻器测得了多组数据, 并根据数据绘制了两个电阻的U﹣I关系图象, 图中能正确反映两个电阻大小关系的是（）二、填空题11.滑动变阻器的原理是通过改变的电阻线的来改变电阻的大小, 从而改变电路中或的大小。

第十四章欧姆定律检测题（Word版含答案）一、初三物理第十四章欧姆定律易错压轴题提优（难）1．有一只阻值未知的定值电阻R x。

图甲是用伏安法测R x阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω：U/V I/A R/Ω10.80.22 1.60.43 2.00.5(1)甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）；（_____________）(2)改正电路后，闭合开关，发现无论怎样移动滑动变阻器滑片，两电表均无示数，其原因可能是______（填字母）；A．滑动变阻器断路 B．R x断路 C．R x短路(3)故障排除后，正确操作实验器材，移动滑片，当电压表示数为1.2V时，电流表示数如图乙所示，则待测电阻R x=____________Ω；(4)实验小组测了三组数据（如上表），进行多次实验的目的是____________；分析表中数据可知，不可能通过以上实验获得的数据是____________（填序号）。

原因是________________；[拓展]小明认为，实际中电流表和电压表都有内阻，若考虑电表的内阻，利用甲图改正后的电路测量电阻时，如果电压表和电流表的读数分别为U和I，而它们自身电阻分别为R v 和R A，则R x更准确的表达式为__________。

【答案】 A 4 取平均值减小误差1 电压表示数为0.8V 时，滑动变阻器连入的电阻大于滑动变阻器的最大阻值 VV -UR IR U【解析】 【分析】 【详解】(1)[1]用伏安法测R x 阻值的大小，需要知道R x 两端的电压大小，流过R x 的电流大小；从图甲可以看到，可以把电阻R x 左端与电流表的接线改成电阻R x 左端与开关S 右端相连，这时电流从电源正极流出，流过电流表、滑动变阻器、电阻R x ，再流过开关S ，最后回负极，电压表并联在电阻R x 的两端；根据上述修改实物图，如下图所示。

第十四章《欧姆定律》单元检测（满分：100分 时间：60分钟））一、选择题（每小题2分，共24分）1.普通家用灯泡的电流最接近于 （）A. 0.2AB. 0.02AC. 2A D ・ 20A2. 串联在电路中的甲、乙两盏灯，如果甲灯比乙灯亮，则通过甲灯的电流I 甲与通过乙灯的电流I 乙的大小关系是（）A. 1卬＞1乙B. I 甲＜1乙C. 1甲=I 乙D.无法比较3. 为维护消费者权益，某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的 铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小.引起这种电线不符合规格 的主要原因是 （）电流变为 （）6. 如图所示，电源电压恒定，心为磁敏电阻，磁敏电阻的阻值随所处磁场的强弱变化而变 化，实验测得其变化关系如图甲所示，其中B 表示磁场的强弱，单位为特斯拉（T ）,则在图 乙中当&所处的磁场逐渐减弱时 （）A. &的阻值变大B.电压表的示数变小C.电流表的示数变小D.电流表的示数变大7. 如图所示是一种自动测定油箱内油面高度的装置.R2是滑动变阻器，它的金属滑片连在 杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高 度.当油A.电线的长度引起电阻偏大C.电线的材料引起电阻偏大 B 电线的横截而积引起电阻偏人D.电线的温度引起电阻偏大4.如图所示为滑动变阻器的示意图,为使变阻器的滑动触点P 向右滑动时，接入电路的电阻增大，下列连接止确的是（A. a 和b 接入电路 C. c 和b 接入电路B. a 和c 接入电路5.如图所示,电路中电流为0.2A.如杲给原来的电池再串联一节相同电池，那么电路屮的A. 0.8AB. 0.4AC. 0.2AD. 0.1AI'—乙第6题图第4题图D. c 和d 接入电路面上升时（）A.电压表和油量表示数都变小B.电压表和油量表示数都变大C.电压表示数变大，油量表示数变小D.电压表示数变小，油量表示数变大8. 对于“探究电流跟电阻的关系”和“伏安法测量电阻”这两个实验，下列说法不正确的 是 （）A. 它们都是采用控制变量的研究方法B. 它们的实验电路在教科书中是相同的C. 前者多次测量的目的是分析多组数据，得出电流跟电阻的关系D. 后者多次测量的目的是取电阻的平均值，减小误差9. 如图所示，电阻R 】 = 10Q,电流表A 】的示数为0.5A,电源电压为10V.下列叙述不正 确的是（）A. Ri 与R?并联B. R?的阻值为20Q10.在如图所示的电路中，电压U 不变，开关S 闭合后，下列说法正确的是 （）A.电压表的示数增大B.电流表的示数减小11. 如图所示，当开关S 闭合，甲、乙两表为电压表时，两表读数之比U 甲：U 乙为4： 1； 当开关S 断开，甲、乙两表为电流表时，两表的读数之比I 甲：I 乙为 （）12. 如图所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了•闭合 13. 现有：①花生油；②铅笔芯；③水银；④塑料盒；⑤铜钥匙等物品，其屮属于导体的是_______,常温常压下属于液体的有 _________ ・（填序号）14. 导体的电阻是导体本身的一种性质，它的大小跟导体的材料、 _________ 、 ______ 、温度有关.15. 在如图所示的电路中，AB 和CD 均为银珞合金线，闭合开关后，通过观察 ________ ,可C. &两端电压为10VD.电流表A 的示数为1.0AC.电流表的示数增大D.电压表的示数减小 A. 4： 3开关后，电路可能发生的现象是 （A.电流表和电压表都烧坏 C.电流表B.先烧坏电流表，再烧坏电压表 D.电压表烧坏，电流表正常D. 3： 1 第11题图第10题图以比较出合金线电阻的大小，这种研究方法叫做_______ （填“等效替代法”或“转换法”）.这个实验装置是研究电阻大小与导体的关系.16. 在某一温度下，两个电路元件A 和B 屮的电流与其两端电压的关系如图所示，则由图可知，元件A 的电阻为 _______ Q ；将A 和B 并联后接在电压为2.5V 的电源两端，则于路 屮的电流是 _______ A .17. 在如图所示的电路中，电阻Ri ： R 2=l ： 2,则通过它们的电流之比是 __________ ,加在它 们两端的电压之比是 _______ ・18. 科学家有着强烈的好奇心和执着的探究精神，德国物理学家 ________ 最先通过实验归纳 11!一段导体中电流跟电压和电阻之间的定量关系，BPI=-.为了纪念他作出的杰出贡献，R人们将他的名字命名为 _______ 的单位.19. 在探究“电流与电压的关系”的实验中，开关闭合前，滑动变阻器的滑片应调到 _______位置，分别采用5Q 、10Q 、15 Q 的电阻进行实验，目的是 _________ •20. 两只定值电阻，甲标有“10Q 1A”，乙标有“15Q 0.6A”，把它们串联在同一电路中，总电阻是Q ，电路中允许通过的最大电流为 ________ A ,电路两端允许加的最大电压为_____ V.三、简答题(第21题4分，第22-24题各12分，共40分)21. 如图所示为“探究彫响导体电阻大小因素”的实验电路， A 、B 之间接导体.(1) 本实验通过 _____ 比较导体电阻的大小.(2) 小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与 _______ 和 ______ 有关.22. 在探究影响导体电阻大小的因素时，小明作出了如下猜想:① 导体的电阻可能与导体的长度有关； ② 导体的电阻可能与导体的横截面枳有关； ③ 导体的电阻可能与导体的材料有关.实验室提供了 4根电阻丝，英规格、材料如下表所示.编号材料 长度/m横截面积/mm?A 镰铅合金 0.5 0.5B 镰借合金 1.0 0.5 C镰铅合金 0.5• 1.0 D猛铜合金0.5.0.5(1) 如图甲所示为“探究影响导体电阻大小因素”的实验电路，在第17题图第21题图A - --------- U ------------ » BM、N之间分别接上不同的导体，则通过观察来比较导体电阻的大小.第22题图(2) 为了验证上述猜想①，应该选用编号为 _____ 的两根电阻丝分别接入电路进行实验. (3) 分别将A 和D 两根电阻丝接入图甲电路屮M 、N 两点间，电流表示数不相同，由此初步得到结论：当长度和横截面积相同吋，导体的电阻跟 ________ 有关.(4) 要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操 作过程均正确，两表的连接和示数如图乙所示，但通过观察发现电流表指针偏转过小，这样 会导致实验误差 ______ ，解决这一问题的措施是 ________ •23. 谢敏同学利用电压表和电流表测量电阻&的阻值(约9Q),电源选用两节干电池.(1) 按图甲昕示电路，将图乙中电流表正确连入电路.(2) 该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V,你认为发生故障的原因可能是 _______ 或 _______ ・(3) 排除故障后，小明将滑片P 向左滑动时，电压表示数将 ________ (填“增大”、“减小”或“不变”)，当滑片P 滑到某一位置时，两表读数如图丙所示，由此可知1<= _______ Q .你 认为这个结果可靠吗？ ______ ,理由是 ________ ・24. 在如图所示的电路中，电源电压为6V 且保持不变，滑动变阻器Ri 标有“50Q,2A”字样.(1) 将滑片P 移到最右端，闭合开关S 】，断开开关S2,求电流表的示数1】・ (2) 保持滑片P 在最右端，闭合开关S 】、S 2,电流表的示数1 = 51】，求R2的阻值. (3) 将滑片P 移至某一位置，闭合开关Si 、S 2,电流表的示数为0.68A,求此时滑动变阻 器接入电路的阻值.参考答案1.A2.C3.B4B5.B 6.D 7.D 8.A9.D 10.C ll.C 12.C 13. ②③⑤①③ 14. 长度横截面积15. 电流的大小 转换法 横截面积 16. 5 0.7517. 1： 1 1：2k第23题图O O O O O O-0.6 3 - 3 15 丙第24题图18.欧姆电阻19.阻值最大探究电流与电阻的关系20.25 0.6 1521.(1)观察电流表的示数或灯泡的亮暗(2)长度横截面积22.⑴电流的大小(2)A、B (3)材料(4)偏大换用0—0.6A量程23.(1)提示：将电流表串联在&和开关S之间(2)&处断路R2处短路(3)增大10不可靠没有多次测量求平均值24.(l)0.12A (2)12.50 (3)30Q。

第十四章 探究欧姆定律单元综合测试题（100分，60分钟）一、选择题（每题4分，共40分）1．（2013，广东梅州，应用题）为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小，引起这种电线不符合规格的主要原因是（ ）A ．电线的长度引起电阻偏大B ．电线的横截面积引起电阻偏大C ．电线的材料引起电阻偏大D ．电线的温度引起电阻偏大2．如图14-1所示的滑动变阻器连入电路的4种接法中，当滑片P 向右滑动时，滑动变阻器连入电路部分的电阻增大的是（ ）3．一段导体接在电压为9V 的电源上时，通过导体的电流是1A 。

若将这段导体接在电压为3V 的电源上时，这段导体的电阻是（ ）A ．9ΩB ．6ΩC ．3ΩD ．04．如图14-2所示的电路中，电压表V 1的示数为9V ，电压表V 2的示数为3V ，那么R 1与R 2的阻值之比为（ ）A ．2:1B ．1:2C ．3:1D ．1:35．（2013，山东烟台）如图14-3所示的电路中，电源电压不变，闭合开关S ，电路正常工作，过了一会儿，灯L 突然变亮，两电表示数都变大，则该电路中出现的故障可能是（ ）A ．灯L 短路B ．灯L 断路C ．电阻R 断路D ．电阻R 短路6．小明同学练习用伏安法测电阻时，他所测电阻的阻值约为2Ω，电压表的量程为0~3V ，电流表的量程为0~3A 。

测量结束后，他得到的结论是待测电阻的阻值为10Ω，则他在测量中所出现的错误可能是（ ）A ．电压表和电流表的位置接反了B ．他没有多次测量取平均值，致使误差过大C ．电压表按0~15V 量程读数，电流表按0~3A 量程读数D ．电压表按0~15V 量程读数，电流表按0~0.6A 量程读数7．（2013，山东泰安）如图14-4所示，当开关S 闭合，滑动变阻器的滑片P 由右端向左滑向中点处的过程中（ ）A ．电压表V 的示数变小，电流表A 2示数变大B ．灯泡变亮，电流表A 2示数变小A B C D 图14-1图14-3 图14-4C ．电压表V 的示数不变，灯泡亮度不变D ．电流表A 1示数不变，电流表A 2示数变大8．（2013，湖北恩施州）在做“探究电流与电阻的关系”实验中，小翔连接了如图14-5所示的电路。
