九年级物理上册第十四章《探究欧姆定律》单元综合测试题1粤教沪版

沪粤版九年级物理上册第十四章探究欧姆定律单元测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（ ）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、在如图所示的电路中、电源电压不变。

闭合开关S1，电压表和电流表有示数，接着再闭合开关S2，下列说法正确的是（）A．电压表的示数不变B．电流表的示数变小C．电压表的示数和电流表的示数的比值不变D．电压表的示数和电流表的示数的比值变小3、如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（ ）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小4、如图所示，将一根铜丝拉长，一定变大的物理量是（ ）A．质量B．体积C．密度D．电阻5、如图所示的电路中，电源电压6 V保持不变，定值电阻的阻值为10 Ω，滑动变阻器的最大阻值为20 Ω，当开关闭合，滑片由b端向a端移动的过程中，以下说法正确的是（ ）A．电压表的示数减小B．电压表示数与电流表示数的比值不变C．当滑片移到中点时，电压表示数为2 VD．当滑片移到a端时，电流表示数为0.2 A6、如图所示，R1为定值电阻，R2为滑动变阻器，电源电压恒定。

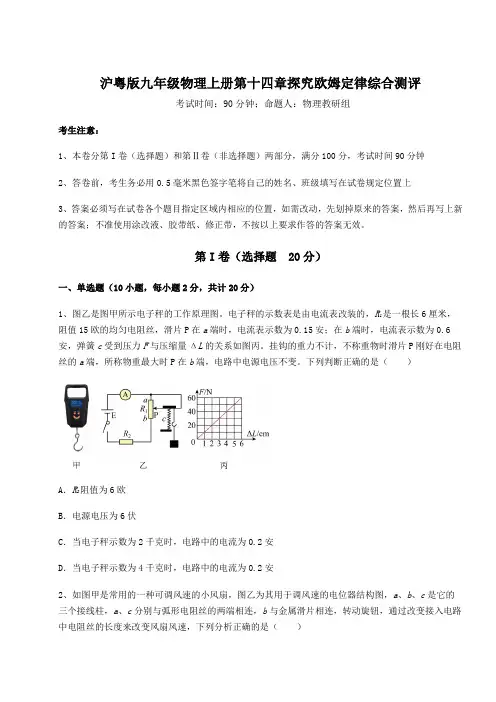

沪粤版九年级物理上册第十四章探究欧姆定律综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、图乙是图甲所示电子秤的工作原理图。

电子秤的示数表是由电流表改装的，R1是一根长6厘米，阻值15欧的均匀电阻丝，滑片P在a端时，电流表示数为0.15安；在b端时，电流表示数为0.6安，弹簧c受到压力F与压缩量ΔL的关系如图丙。

挂钩的重力不计，不称重物时滑片P刚好在电阻丝的a端，所称物重最大时P在b端，电路中电源电压不变。

下列判断正确的是（）A．R2阻值为6欧B．电源电压为6伏C．当电子秤示数为2千克时，电路中的电流为0.2安D．当电子秤示数为4千克时，电路中的电流为0.2安2、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快3、如图所示的电路中，电源电压保持不变，R为定值电阻。

闭合开关，在保证电路元件安全的前提下，将滑动变阻器的滑片由B端向A端移动的过程中（）A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小4、如图所示电路，电源电压保持不变，闭合开关S、S1后，再断开S1时（）A．灯L的亮度变暗B．电压表V的示数变小C．电流表A1的示数变大D．电流表A的示数变小5、关于电学知识，下列法正确的（）A．B．C．D．6、由欧姆定律的公式UIR，下列说法中正确的是（）A．导体的电阻由它两端的电压和通过它的电流共同决定B．导体的电阻一定时，通过导体的电流与导体两端的电压成正比C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比D．通过导体的电流，与导体两端的电压和导体的电阻均无关7、如图所示电路中，电源电压恒定。

九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理上册第十四章探究欧姆定律单元综合测试（新版）粤教沪版的全部内容。

第十四章探究欧姆定律一、单选题1。

如图所示电路中，电源两端电压保持不变，当开关S闭合时，电压表和电流表示数的变化情况是（）A. 电压表示数变大、电流表示数变小B。

电压表示数变大、电流表示数变大C。

电压表示数变小、电流表示数不变D。

电压表示数不变、电流表示数变大2.某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）A. 大于10ΩB。

等于10ΩC。

小于10ΩD。

不能确定是否变化3.白炽灯泡的灯丝断开后,可把断头搭接起来继续使用，这时灯丝的（）A。

电阻变大,电流减小B。

电阻变小，电流增大C。

电阻和电流都增大 D. 电阻和电流都减小4。

（2017•河池）在如图所示的电路中，电源电压为6V,R1=3Ω，R2=6Ω．闭合开关S,下列说法正确的是( ）A. 通过R1的电流为1A B。

R1两端的电压为2V C。

干路中的电流为3A D。

电路的总电阻为9Ω5。

如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A。

通过R1与R2的电流之比为2：1 B。

R1与R2的总电阻为15ΩC. R1与R2两端的电压之比为1：2 D。

R1与R2消耗的电功率之比为1：26.磁场的强弱可用磁感应强度（用字母B表示，单位为特斯拉T）表示．小亮设计了如图所示的电路，电源电压不变,R0为定值电阻，R B为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的磁感应强度变化的对应关系如下表所示．对于如图所示的电路,当磁敏电阻R B附近的磁场增强时,下列判断正确的是（）磁感应强度B/T00.04。

沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试题班级姓名一、选择题(每题3分，共30分)1．在国际单位制中，电阻的单位是( )A．Ω(欧姆) B．V(伏特) C．A(安培) D．J(焦耳)2．关于影响导体电阻大小的因素说法正确的是( )A．导体电阻大小取决于通过它的电流的大小，电流越小，导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大，导体电阻越大C．相同材料制成粗细相同的导线，长度越长，电阻越大D．铜导线的电阻一定比铁导线的电阻小3．关于电流、电压和电阻，下列说法正确的是( )A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图1所示的各图中，正确的是( )图15．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是( )A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小图2图3图46．如图3所示，V1和V2是两块完全相同的电压表，都有0～3 V和0～15 V两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶17．如图4所示电路中，电源电压不变．闭合开关S，电路正常工作．过一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路图58．如图5所示是李江同学为测量小灯泡电阻而连接的电路，有关该实验，以下说法错误的是( )A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表示数的不同而不同D．在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮9．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( )图6图710．如图7所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变二、填空题(每空2分，共38分)11．一串小彩灯，每个小彩灯的规格为“ 4 V 0.2 A”，将这一串小彩灯串联在220 V 的电路中，要使彩灯正常发光，应串联______个小彩灯，此时电路中的总电阻为________Ω.12．A、B是长度相同、材料相同的电阻线，且A细B粗，则电阻较小的是________．若将A、B串联后接入电路，则________两端的电压较大．(均选填“A”或“B”)13．如图8甲所示的电路中，若电源电压为 3 V，电流表A1、A2的示数如图乙、丙所示，则通过R1的电流是______A，R2的阻值是______Ω.图8图9.R1和R2两只电阻串联，已知R1∶R2＝5∶1，那么通过它们的电流之比I1∶I2＝________，两只电阻两端的电压之比U1∶U2＝________，这两只电阻两端的总电压跟R2两端电压之比U 总∶U2＝________.15．如图9所示是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是________Ω.若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________．图1016．如图10所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________(选填“大”或“小”)，原因是____________________________________________________________．这种方法适用于测量阻值较________(选填“大”或“小”)的电阻．17．如图11所示，电源电压 5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．图11图1218．如图12所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将________，电流表A1的示数将________，电流表A和A1的示数差将________．(均选填“变大”“不变”或“变小”)三、实验探究题(共16分)19．(8分)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图13甲所示的电路，选用的器材有：阻值约为 4 Ω的铅笔芯一根、两节干电池组成的电池组、0～0.6 A 的电流表、0～3 V的电压表、滑动变阻器(10 Ω 2 A)、开关、导线等．图13(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________(选填“a”或“b”)端．(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内．则产生故障的原因是________．A．滑动变阻器最上端两个接线柱接入电路B．滑动变阻器最下端两个接线柱接入电路(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中，当采集第三组数据时，电流表指针的偏转情况如图乙所示．此时电流表的示数为________A．由表中数据可知，通过铅笔芯的电流与其两端电压成__________比.实验序号U/V I/A①0.40.1②0.80.2③ 1.2④ 1.60.4⑤ 2.00.520.(8分)小宇用如图14甲所示的电路图测量“小灯泡正常发光时的电阻”，选用的电源电压为 3.0 V，小灯泡的额定电压为 2.5 V，图乙是未连接完整的实验电路．。

沪粤版九年级物理上册第十四章探究欧姆定律综合测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。

地磅工作时，重物越重，电表的示数就越大。

下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）A．B．C．D．2、下列说法中正确的是（）A．摩擦起电的实质是产生电子B．电压表不能直接测量电源两端的电压C．通常情况下，即使通过导体的电流为零，导体的电阻一般也不为零D ．导线越长，其电阻一定也越大3、小慧为了测量未知电阻R X ，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R 0、开关、导线等实验器材，连接了如图所示实验电路。

当开关S 1、S 2都闭合时，电流表的示数为I 1；当只闭合开关S 2时，电流表的示数为I 2。

则下列四个选项中，R X 的表达式正确的是（ ）A ．21X 02I I R R I -= B ．12X 01I I R R I -= C ．20X 12I R R I I =- D ．10X 21I R R I I =- 4、下列关于电流、电压、电阻的叙述正确的是（ ）A ．电压是电路中形成电流的原因B ．电路中只要有电压就一定有电流C ．电路中电流小是因为电阻大D ．某导体电阻随通过电流的增大而减小5、如图所示，电源电压保持不变，开关S 闭合后，灯L 1和L 2都正常发光。

一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（ ）A ．灯L 1短路B ．灯L 1断路C ．灯L 2短路D ．灯L 2断路6、在国际单位制中，功率的单位是（ ）A．欧姆（Ω）B．牛顿（N）C．焦耳（J）D．瓦特（W）7、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。

沪粤版九年级物理上册第十四章探究欧姆定律专题测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图像。

以下有关叙述正确的是（）A．该同学研究的是电流和电压的关系B．实验中电压表的示数保持0.5V不变C．将R x从5Ω换成10Ω后，应将滑片P向左移D．将R x从5Ω换成10Ω后，应将滑片P向右移2、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变小的是（）A．B．C．D．3、如图甲是常用的一种可调风速的小风扇，图乙为其用于调风速的电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连，转动旋钮，通过改变接入电路中电阻丝的长度来改变风扇风速，下列分析正确的是（）A．若将a、c接入电路中，逆时针转动旋钮时，风扇风速加快B．若将a、c接入电路中，顺时针转动旋钮时，风扇风速减弱C．若将a、b接入电路中，顺时针转动旋钮时，风扇风速加快D．若将b、c接入电路中，顺时针转动旋钮时，风扇风速加快4、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大5、二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小，将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，下列说法正确的是（）A．U变大，I变小B．U变小，I变小C．U变小，I变大D．U变大，I变大6、下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小图像。

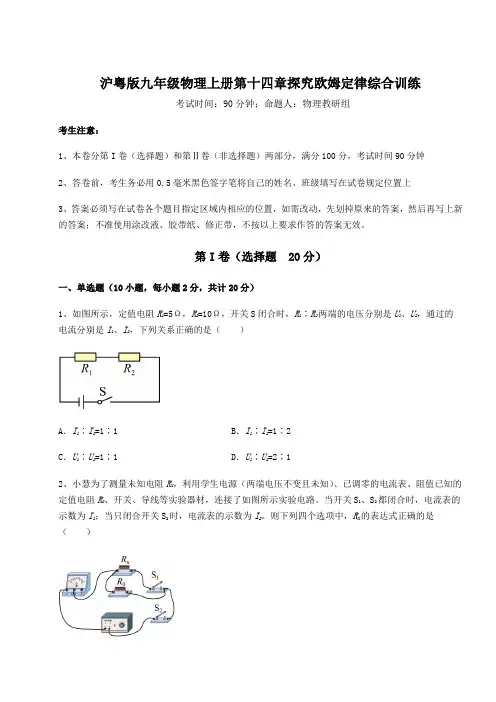

沪粤版九年级物理上册第十四章探究欧姆定律综合训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，定值电阻R1=5Ω，R2=10Ω，开关S闭合时，R1∶R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1B．I1∶I2=1∶2C．U1∶U2=1∶1D．U1∶U2=2∶12、小慧为了测量未知电阻R X，利用学生电源（两端电压不变且未知）、已调零的电流表、阻值已知的定值电阻R0、开关、导线等实验器材，连接了如图所示实验电路。

当开关S1、S2都闭合时，电流表的示数为I1；当只闭合开关S2时，电流表的示数为I2。

则下列四个选项中，R X的表达式正确的是（）A ．21X 02I I R R I -= B ．12X 01I I R R I -= C ．20X 12I R R I I =- D ．10X 21I R R I I =- 3、下列数据符合实际情况的是（ ）A ．LED 节能灯正常工作时的电阻为0ΩB ．成人散步时走2km 路程大约用半小时C ．一枚一元硬币的重量大约是6ND ．3月葫芦岛地区的平均气温为19-℃4、如图所示的电路，电源电压和灯泡L 的电阻不变，闭合开关S ，将滑片P 向右移动时（ ）A ．电压表示数变小，电流表示数变小B ．电压表示数变小，电流表示数变大C ．电压表示数变大，电流表示数变大D ．电压表示数变大，电流表示数变小5、如图所示电路，电源电压为6V 且保持不变，定值电阻R 1=10Ω，R 2=20Ω，滑动变阻器R 3的最大阻值为30Ω。

1《探究欧姆定律》检测题（满分：100分）一、选择题（每小题3分，共30分）1．关于欧姆定律表达式I = U R 的几种理解，下列说法正确的是（ ） A ．由I = U R 可得R = U I ，表示当导体两端电压增大时，导体电阻增大 B ．由I = U R 可得R = U I ，表示当通过导体的电流减小时，导体电阻增大 C ．I = U R表示导体两端电压增大时，通过导体的电流也一定增大 D ．I = U R 表示在导体两端电压一定时，通过导体的电流跟导体电阻成反比2．某同学要把一个阻值为15Ω、正常工作电压为3V 的灯泡接在9V 的电源上使其正常工作，那么需给灯泡（ ）A ．串联一只45Ω的电阻B ．并联一只45Ω的电阻C ．串联一只30Ω的电阻D ．并联一只30Ω的电阻 3．如图1所示，电源电压为9V 保持不变，闭合开关S ，为保证电流表的示数为0.75A 。

现有5Ω、20Ω、30Ω电阻各一个，若在其中选择两个电阻在图中虚线框内连成电路，则下列做法可行的是（ ）A ．5Ω和20Ω串联B ．20Ω和30Ω串联C ．20Ω和30Ω并联D ．5Ω和30Ω并联4．如图2所示，电源电压保持不变，闭合开关S 1和S 2，电流表和电压表都有示数；当只断开开关S 2时，下列判断正确的是（ ）2A ．电流表示数变小，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变大，电压表示数变大5．小华用如图3所示的电路探究“电流跟电压的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中不发生变化的是（ ）A ．通过定值电阻的电流与它的阻值的乘积B ．通过滑动变阻器的电流C ．滑动变阻器接入电路的电阻D ．电压表示数与电流表示数的比值6．（2020 常德）如图4所示在探究“电流与电阻关系”时，电源电压恒为3V ，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R 所在位置时，调节滑动变阻器，使电压表的示数为2V ，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（ ）A ．用5Ω电阻替换，滑片P 应向右端移动，电流表示数变大B ．用5Ω电阻替换，滑片P 应向左端移动，电流表示数变小C ．用20Ω电阻替换，滑片P 应向左端移动，电流表示数变大D ．用20Ω电阻替换，滑片P 应向右端移动，电流表示数变小7．在如图5甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图5乙所示，则电阻R 1和R 2中的电流I 1:I 2及电阻R 1:R 2分别为（ ）A ．I 1:I 2=1:5B ．I 1:I 2=5:1C ．R 1:R 2=1:4D ．R 1:R 2=4:138．如图6所示的电路中，电源电压保持不变，当开关S 1、S 2都闭合时，电流表的示数为0.3A ，电压表的示数为3V ；将电压表、电流表的位置互换，当开关S 1断开、S 2闭合，电流表的示数为0.2A ，则错误的是（ ）A ．电压表、电流表的位置互换前R 1、R 2并联B ．电源电压3VC ．电阻R 1的阻值为10ΩD ．电阻R 2的阻值为15Ω9．某同学利用如图7所示的电路测量小灯泡的电阻，小灯泡标有“2.5V”的字样，他记录的实验数据如下表所示，其中有一次记录的电流表示数是错误的。

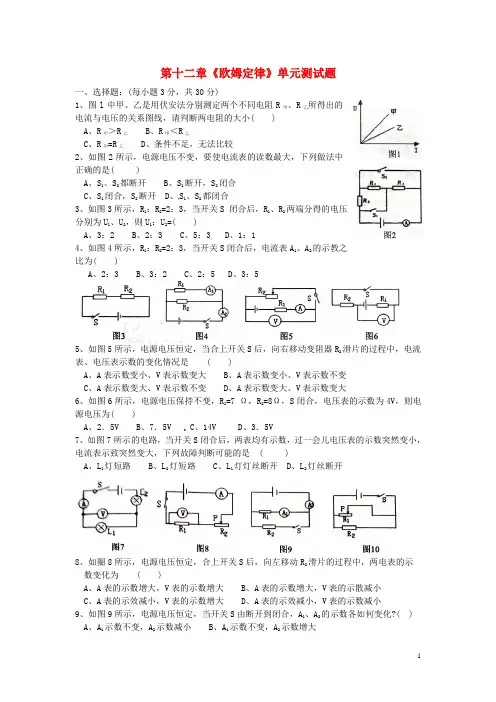

第十二章《欧姆定律》单元测试题一、选择题：(每小题3分，共30分)1、图l中甲、乙是用伏安法分别测定两个不同电阻R甲、R乙所得出的电流与电压的关系图线，请判断两电阻的大小( )A、R甲＞R乙B、R甲＜R乙C、R甲=R乙D、条件不足，无法比较2、如图2所示，电源电压不变，要使电流表的读数最大，下列做法中正确的是( )A、S1、S2都断开B、S1断开，S2闭合C、S1闭合，S2断开D、S1、S2都闭合3、如图3所示，R1：R2=2：3，当开关S 闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2=( )A、3：2B、2：3C、5：3D、1：14、如图4所示，R1：R2=2：3，当开关S闭合后，电流表A1、A2的示教之比为( )A、2：3B、3：2C、2：5D、3：55、如图5所示，电源电压恒定，当合上开关S后，向右移动变阻器R2滑片的过程中，电流表、电压表示数的变化情况是 ( )A、A表示数变小、V表示数变大B、A表示数变小、V表示数不变C、A表示数变大、V表示数不变D、A表示数变大、V表示数变大6、如图6所示，电源电压保持不变，R l=7 Ω，R2=8Ω，S闭合，电压表的示数为4V，则电源电压为( )A、2．5VB、7．5VC、14VD、3．5V7、如图7所示的电路，当开关S闭合后，两表均有示数，过一会儿电压表的示数突然变小，电流表示致突然变大，下列故障判断可能的是 ( )A、L1灯短路B、L2灯短路C、L1灯灯丝断开D、L2灯丝断开8、如圈8所示，电源电压恒定，合上开关S后，向左移动R2滑片的过程中，两电表的示数变化为 ( )A、A表的示数增大，V表的示数增大B、A表的示数增大，V表的示散减小C、A表的示效减小，V表的示数增大D、A表的示效减小，V表的示数减小9、如图9所示，电源电压恒定，当开关S由断开到闭合，A1、A2的示数各如何变化?( )A、A1示数不变，A2示数减小B、A1示数不变，A2示数增大C、A1、A2的示数均增大D、A1、A2的示数均减小10、如图l0所示，电源电压恒定，合上开关S后，右移R1的滑片时，电路的总电阻将( )A、变大B、变小C、不变D、以上三种情况均有可能二、填空巨(每空1分，共19分)11、滑动变阻器的制作原理是通过改变连入电路中的来改变的。

第十四章探究欧姆定律一、选择题(每题3分，共30分)1．下列因素中，对导体电阻大小有决定作用的是()A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度2．在如图1所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯泡逐渐变亮，则下列接法中正确的是()图1A．M接A，N接B B．M接C，N接DC．M接C，N接B D．M接A，N接D3．关于电流、电压、电阻的关系，下列说法中正确的是()A．在电压一定时，导体的电阻跟通过导体的电流成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．在电流一定时，导体两端的电压跟导体的电阻成正比D．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比4．李明同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图2所示的图像。

下列说法中错误的是()图2A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联接到电压为2 V 的电源上时，干路中的电流为0.6 AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零5．小明同学用控制变量法探究“电流跟电阻的关系”，如图3所示。

在此实验过程中，当A、B两点间的电阻由5 Ω换成10 Ω时，他下一步应采取的正确操作是()图3A．只需将电池数增加一倍B．只需将电池数减半C．将滑动变阻器的滑片适当向左移动D．将滑动变阻器的滑片适当向右移动6．如图4所示，L1与L2是两只标有“3 V10 Ω”字样的相同小灯泡，电源电压为3 V，闭合开关S后，干路电流是()图4A. 0.3 AB. 0.6 AC. 0.9 AD. 1.0 A7．如图5所示，闭合开关后两灯不亮，用电压表先后测得U AD＝U AC＝U AB＝4.5 V，则故障可能是()图5A．灯L1发生断路B．灯L2发生断路C．灯L1发生短路D．灯L2发生短路8．王丽同学在做“测量小灯泡的电阻”的实验时，所连接的电路图如图6所示，当闭合开关后()图6A．电压表烧坏B．电流表烧坏C．电压表有读数，电流表读数为零D．电流表有读数，电压表读数为零9.如图7所示是一科技创新小组的同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反映水位升降情况。

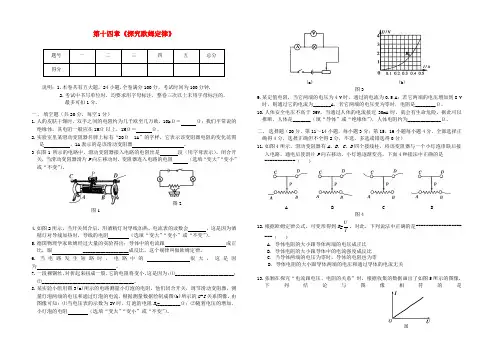

第十四章《探究欧姆定律》说明：1.本卷共有五大题，24小题.全卷满分100分，考试时间为100分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的， 最多可扣1分. 一、 填空题（共20分，每空1分）1.人的皮肤干燥时，双手之间的电阻约为几千欧至几万欧，10k Ω＝ Ω；我们平常说的绝缘体，其电阻一般应在1M Ω以上，1M Ω＝ Ω。

2.实验室里某滑动变阻器名牌上标有“20Ω 1A ”的字样，它表示该变阻器电阻的变化范围是 ，1A 表示的是该滑动变阻器 。

3在图1所示的电路中，滑动变阻器接入电路的电阻丝是 段（用字母表示）。

闭合开关，当滑动变阻器滑片P 向左移动时，变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。

4.如图2所示，当开关闭合后，用酒精灯对导线加热，电流表的读数会 ，这是因为酒精灯对导线加热时，导线的电阻 （选填“变大”“变小”或“不变”）。

5.德国物理学家欧姆经过大量的实验得出：导体中的电流跟 成正比，跟 __________________成反比，这个规律叫做欧姆定律。

6.当电路发生短路时，电路中的 很大，这是因为 。

7.一段裸铜丝，对折起来扭成一股，它的电阻将变小，这是因为：⑴_______________________；⑵____________________________________。

8.某实验小组用图3(a)所示的电路测量小灯泡的电阻，他们闭合开关，调节滑动变阻器，测量灯泡两端的电压和通过灯泡的电流，根据测量数据绘制成图(b)所示的U -I 关系图像。

由图像可知：⑴当电压表的示数为2V 时，灯泡的电阻R L =________Ω；⑵随着电压的增加，小灯泡的电阻 （选填“变大”“变小”或“不变”）。

(a)(b)图39.某定值电阻，当它两端的电压为4 V 时，通过的电流为0.5 A ；若它两端的电压增加到8 V 时，则通过它的电流为_______A ，若它两端的电压变为零时，电阻是________Ω。

沪粤版九年级上册物理-第十四章-探究欧姆定律-单元测试题work Information Technology Company.2020YEAR第十四章探究欧姆定律一、选择题1.下列能决定导体电阻大小的物理量是（）A. 导体两端的电压B. 导体中的电流C. 导体的材料D. 以上三个因素都会影响2.在如右图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A. 灯 L1、L2是串联的B. 电流表的量程应选0~3AC. 电压表的量程应选0~3VD. 电压表测的是灯 L1两端的电压3.有长、宽不同，但材料、厚度均相同的四个矩形金属电阻，如图所示．将这四个电阻分别接在相同的电路中，则闭合开关后电流表读数最大的是（）A. B.C. D.4.由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照图3所示的方式串联在电路中，不计温度的影响，下列判断正确的是（）A. 两段导体的电阻值：R AB＝R BCB. 两段导体的电阻值：R AB＜R BCC. 两段导体两端的电压：U AB＞U BCD. 通过两段导体的电流：I AB＜I BC5.如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A. 电路的总功率不变B. 电压表与电流表示数的比值不变C. 电压表的示数变大D. 电流表的示数变小6.如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引．请在图中画出螺线管的绕线；当滑动变阻器的滑片P向左端滑动时，左端磁铁所受的摩擦力将（）A. 变大B. 变小C. 不变D. 无法判断7.如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。

则如图的四种接法中正确的是（）A. B.C. D.8.如图所示，将灯L1、L2按图甲、乙两种方式连接在电压均为U的两个电路中．在甲图中L1的功率为4W，在乙图中L1的功率为9W．设灯丝电阻不变．下列说法中正确的是（）A. 甲、乙两图中L2两端的电压之比是2：3B. L1、L2灯丝电阻之比是2：3C. 甲图中L1、L2的功率之比是2：1D. 甲、乙两图电路消耗的总功率之比是3：29.在“伏安法测电阻”的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是（）A. 电源选择错误，因此会烧坏电源B. 电流表量程不合适，因此电流表无示数C. 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D. 电流表量程选择错误，读数误差较大10.在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成ab、cd 两端后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体（）A. 横截面积的关系B. 材料的关系C. 长度的关系D. 温度的关系11.甲、乙是由同种材料制成且长度相等的两导体，若将它们并联在同一电路中，则关于甲、乙的横截面积S及通过电流电流I的大小判断正确的是（）A. 若S甲>S乙，则I甲=I乙B. 若S甲<S乙，则I甲=I乙C. 若S甲<S乙，则I甲>I乙D. 若S甲>S乙，则I甲>I乙12.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是（）A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变小，电流表的示数变大C. 电压表的示数变大，电流表的示数变小D. 电压表的示数变小，电流表的示数变小二、填空题13.一段导体两端电压时10V时，导体中的电流是0.5A，此导体的电阻是________Ω．如果导体两端的电压降到1V，此时导体中的电流是________，导体的电阻是________Ω．14.如图，电源电压保持不变，电阻R1 =R2=R3=10Ω.要使R2、R3并联，应闭合关________，此时电流表的示数为I1；要使R1、 R2串联，开关S1、S2应________ (填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2 =________.15.如图所示的电路中R1＜R2，开关闭合后，电压表V的示数为8V．通过R1、R2的电流之比是________ ，电压表V1的示数________ （选填“大于”、“小于”或“等于”）4V．16.如图甲所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示．根据图线的信息可知：________（甲/乙）是电压表V2示数变化的图线，电源电压为________ V，电阻R1的阻值为________Ω，电阻R2的最大功率是________ W．17.某导体两端的电压为10伏，10秒内通过该导体横截面的电荷量为5库，通过该导体的电流为________安，这段时间内电流做功________焦；若通过该导体的电流变为0.3安，其电阻为________欧。

沪粤版九年级物理上册第十四章探究欧姆定律专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、关于对欧姆定律的公式I=UR，及变形式R=UI的理解，下列说法正确的是（）A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比B．导体两端的电压为零时，导体的电阻也为零C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比D．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关2、某同学利用表格中的几种导体探究影响导体电阻大小的因素。

下列说法正确的是（）A．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②B．为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③C．为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④D．为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④3、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。

下列判断错误的是（）A．水位升高时，小灯泡亮度不变B．水位升高时，电流表示数变大C．水位升高时，电压表示数变大D．水位最低时，电压表示数为零4、下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小5、某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。
