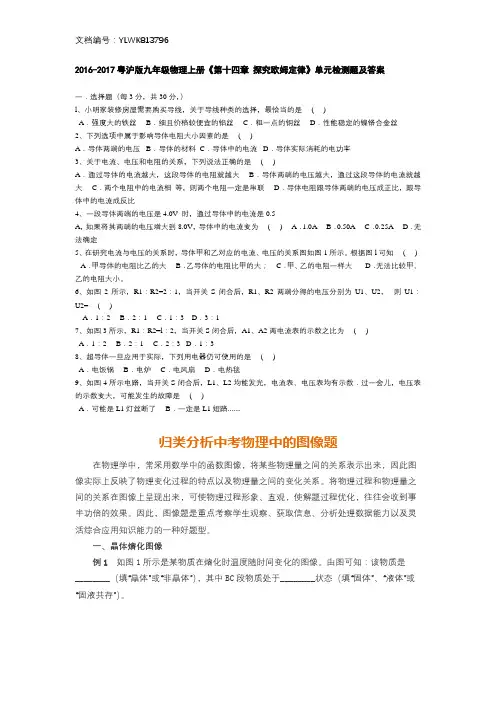

2016-2017粤沪版九年级物理上册《第十四章探究欧姆定律》单元检测题及答案一．选择题（每3分，共30分，）l、小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是( )A．强度大的铁丝B．细且价格较便宜的铝丝C．粗一点的铜丝D．性能稳定的镍铬合金丝2、下列选项中属于影响导体电阻大小因素的是( )A．导体两端的电压B．导体的材料C．导体中的电流D．导体实际消耗的电功率3、关于电流、电压和电阻的关系，下列说法正确的是( )A．通过导体的电流越大，这段导体的电阻就越大B．导体两端的电压越大，通过这段导体的电流就越大C．两个电阻中的电流相等，则两个电阻一定是串联D．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比4、一段导体两端的电压是4.0V 时，通过导体中的电流是0.5A，如果将其两端的电压增大到8.0V，导体中的电流变为( ) A．1.0A B．0.50A C．0.25A D．无法确定5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图1所示。

根据图l可知( ) A．甲导体的电阻比乙的大B．乙导体的电阻比甲的大；C．甲、乙的电阻一样大D．无法比较甲、乙的电阻大小。

6、如图2所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2= ( )A．1：2 B．2：1 C．1：3 D．3：17、如图3所示，R1：R2=l：2，当开关S闭合后，A1、A2两电流表的示数之比为( )A．1：2 B．2：1 C．2：3 D．1：38、超导体一旦应用于实际，下列用电器仍可使用的是( )A．电饭锅B．电炉C．电风扇D．电热毯9、如图4所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，电压表的示数变大，可能发生的故障是( )A．可能是L1灯丝断了B．一定是L1短路.......归类分析中考物理中的图像题在物理学中，常采用数学中的函数图像，将某些物理量之间的关系表示出来，因此图像实际上反映了物理变化过程的特点以及物理量之间的变化关系。

沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试题班级姓名一、选择题(每题3分，共30分)1．在国际单位制中，电阻的单位是( )A．Ω(欧姆) B．V(伏特) C．A(安培) D．J(焦耳)2．关于影响导体电阻大小的因素说法正确的是( )A．导体电阻大小取决于通过它的电流的大小，电流越小，导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大，导体电阻越大C．相同材料制成粗细相同的导线，长度越长，电阻越大D．铜导线的电阻一定比铁导线的电阻小3．关于电流、电压和电阻，下列说法正确的是( )A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图1所示的各图中，正确的是( )图15．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是( )A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小图2图3图46．如图3所示，V1和V2是两块完全相同的电压表，都有0～3 V和0～15 V两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶17．如图4所示电路中，电源电压不变．闭合开关S，电路正常工作．过一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路图58．如图5所示是李江同学为测量小灯泡电阻而连接的电路，有关该实验，以下说法错误的是( )A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表示数的不同而不同D．在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮9．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( )图6图710．如图7所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变二、填空题(每空2分，共38分)11．一串小彩灯，每个小彩灯的规格为“ 4 V 0.2 A”，将这一串小彩灯串联在220 V 的电路中，要使彩灯正常发光，应串联______个小彩灯，此时电路中的总电阻为________Ω.12．A、B是长度相同、材料相同的电阻线，且A细B粗，则电阻较小的是________．若将A、B串联后接入电路，则________两端的电压较大．(均选填“A”或“B”)13．如图8甲所示的电路中，若电源电压为 3 V，电流表A1、A2的示数如图乙、丙所示，则通过R1的电流是______A，R2的阻值是______Ω.图8图9.R1和R2两只电阻串联，已知R1∶R2＝5∶1，那么通过它们的电流之比I1∶I2＝________，两只电阻两端的电压之比U1∶U2＝________，这两只电阻两端的总电压跟R2两端电压之比U 总∶U2＝________.15．如图9所示是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是________Ω.若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________．图1016．如图10所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________(选填“大”或“小”)，原因是____________________________________________________________．这种方法适用于测量阻值较________(选填“大”或“小”)的电阻．17．如图11所示，电源电压 5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．图11图1218．如图12所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将________，电流表A1的示数将________，电流表A和A1的示数差将________．(均选填“变大”“不变”或“变小”)三、实验探究题(共16分)19．(8分)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图13甲所示的电路，选用的器材有：阻值约为 4 Ω的铅笔芯一根、两节干电池组成的电池组、0～0.6 A 的电流表、0～3 V的电压表、滑动变阻器(10 Ω 2 A)、开关、导线等．图13(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________(选填“a”或“b”)端．(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内．则产生故障的原因是________．A．滑动变阻器最上端两个接线柱接入电路B．滑动变阻器最下端两个接线柱接入电路(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中，当采集第三组数据时，电流表指针的偏转情况如图乙所示．此时电流表的示数为________A．由表中数据可知，通过铅笔芯的电流与其两端电压成__________比.实验序号U/V I/A①0.40.1②0.80.2③ 1.2④ 1.60.4⑤ 2.00.520.(8分)小宇用如图14甲所示的电路图测量“小灯泡正常发光时的电阻”，选用的电源电压为 3.0 V，小灯泡的额定电压为 2.5 V，图乙是未连接完整的实验电路．。

沪粤版九年级物理上册第十四章探究欧姆定律章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系2、如图所示是小明设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，水位最低时，滑杆P位于R的a端处。

下列判断错误的是（）A．水位升高时，小灯泡亮度不变B．水位升高时，电流表示数变大C．水位升高时，电压表示数变大D．水位最低时，电压表示数为零3、关于对欧姆定律的公式I=UR，及变形式R=UI的理解，下列说法正确的是（）A．导体的电阻一定时，导体两端的电压与通过导体的电流成正比B．导体两端的电压为零时，导体的电阻也为零C．通过导体的电流一定时，导体的电阻与导体两端的电压成正比D．电阻是导体本身的一种性质，与通过导体的电流和导体两端的电压无关4、如图所示，电源电压不变，同时闭合开关S、S1，待电路稳定后再断开S1，则（）A．电流表A的示数减小，电流表A1的示数不变，电压表V的示数不变B．电流表A的示数不变，电流表A1的示数增大，电压表V的示数减小C．电流表A的示数、电流表A1的示数、电压表V的示数均不变D．电流表A的示数、电流表A1的示数、电压表V的示数均增大5、如图所示的电路中，电源电压保持不变，R为定值电阻。

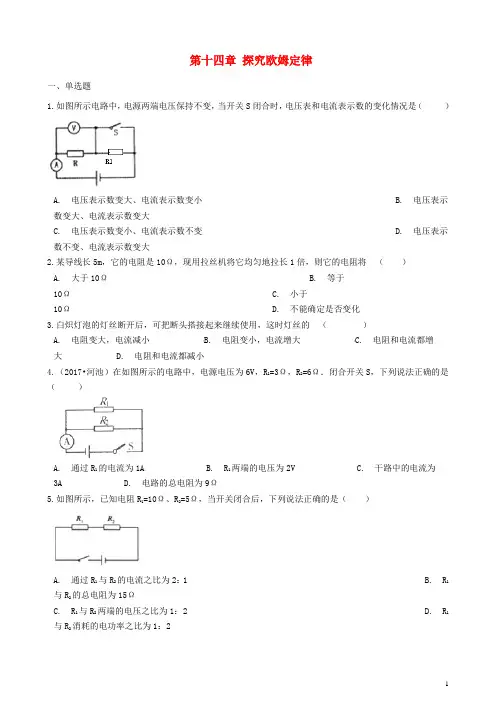

第十四章探究欧姆定律一、单选题1.如图所示电路中，电源两端电压保持不变，当开关S闭合时，电压表和电流表示数的变化情况是（）A. 电压表示数变大、电流表示数变小B. 电压表示数变大、电流表示数变大C. 电压表示数变小、电流表示数不变D. 电压表示数不变、电流表示数变大2.某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）A. 大于10ΩB. 等于10Ω C. 小于10Ω D. 不能确定是否变化3.白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A. 电阻变大，电流减小B. 电阻变小，电流增大C. 电阻和电流都增大 D. 电阻和电流都减小4.（2017•河池）在如图所示的电路中，电源电压为6V，R1=3Ω，R2=6Ω．闭合开关S，下列说法正确的是（）A. 通过R1的电流为1AB. R1两端的电压为2VC. 干路中的电流为3A D. 电路的总电阻为9Ω5.如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A. 通过R1与R2的电流之比为2：1B. R1与R2的总电阻为15ΩC. R1与R2两端的电压之比为1：2D. R1与R2消耗的电功率之比为1：26.磁场的强弱可用磁感应强度（用字母B表示，单位为特斯拉T）表示．小亮设计了如图所示的电路，电源电压不变，R0为定值电阻，R B为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的磁感应强度变化的对应关系如下表所示．对于如图所示的电路，当磁敏电阻R B附近的磁场增强时，下列判断正确的是（）A. 电流表的示数增大B. 磁敏电阻R B两端的电压减小C. 电路消耗的总功率增大 D. 定值电阻R0两端的电压减小7.如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（）A. 电流表、电压表被烧毁B. 电压表示数接近电源电压C. 灯泡正常发光D. 电流表有示数8.下列说法正确的是（）A. 粗细相同的两根导线，长度大的，电阻一定大B. 长度相同的两根导线，横截面积小的，电阻一定大C. 同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大D. 铝导线的电阻一定比铜导线的电阻大9.如图所示的电路图中，已知滑动变阻器R的最大阻值为4Ω．闭合开关S后，当把滑片滑到R的中间位置时，电压表V1的示数为3V，电压表V2的示数为4.5V，则可以求出小灯泡的电阻为（）A. 3ΩB. 1.5ΩC. 2.5ΩD. 6Ω10.下列对电阻的理解，你认为正确的是（）A. 当电压增大时，电阻也增大 B. 当电流增大时，电阻减小C. 并联后的总电阻比其中任何一个分电阻都小D. 决定导体电阻大小的因素只有导体的材料和长度11.如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时，R甲=10ΩC. 如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD. 如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A12.将标有“3V3W”字样的甲灯和“6V6W”字样的乙灯接入电路．若不考虑温度对灯泡电阻的影响，则对两灯接入电路后的情况判断错误的是（）A. 两灯串联，当其中一灯消耗的功率是3W时，两灯消耗的总功率是9WB. 两灯串联后接到电压为9V的电源两端，两灯均能正常发光C. 两灯并联后接到电源两端，两灯的最大总功率是4.5WD. 两灯并联后接到电压为1.5V的电源两端，甲、乙两灯消耗的功率之比为1：213.关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A. 导体中的电流跟导体两端的电压成正比B. 导体中的电流跟导体的电阻成反比C. 在电压一定时，导体中的电流跟这段导体的电阻成反比D. 导体的电阻与导体中的电流成反比，跟导体两端的电压成正比14.如图所示，已知R1=R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1，当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是（）A. U1＞U2， I1＞I2B. U1＜U2， I1＞I2 C. U1=U2， I1＜I2 D. U1＜U2， I1＜I2二、填空题15.如图是在一定温度下，甲乙两个电阻的电流与电压的关系图象，根据图象可得R甲：R乙=________ ，若将甲、乙串联后接在同一电路上，产生的热量Q甲：Q乙=________ ．16.两个电阻阻值分别为300Ω和200Ω，把它们串联后总电阻是________Ω，把它们并联后总电阻是________Ω．17.当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为________Ω；当两端电压为6V时，通过它的电流是________A；当两端不加电压时，它的阻值是________Ω .18.如图是电阻R A和R B两端电压与电流的U﹣I图象．如果将R A和R B串联起来，它们两端电压之比为________；如果将R A和R B并联起来，通过它们的电流之比为________．19.（2016•黔西南州）如图所示，电源电压恒为6V，R1的阻值为8Ω，R2两端的电压为4V，则通过b点的电流为________A，R2的阻值为________Ω．20.（2017•泰安）在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲________km．三、解答题21.在测量定值电阻R0的阻值实验中：（1）请你用笔画线代替导线，将图甲中的实物图连接完整．（2）闭合开关前，滑动变阻器的滑片P应移至________端（选填“A”或“B”）．（3）滑动变阻器在实验中的作用是________．（4）小明同学闭合开关后，移动滑片到某一位置时，电流表的示数为0.2A，电压表的示数如图乙所示，则R0的电阻值为________Ω．（5）小明把这一次实验测得的阻值作为最后结果，你认为合适吗？答：________，理由是________．22.如图所示的电路，已知R1=40Ω，R2=20Ω，闭合开关后，电流表测得的示数为0.2A．求（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？四、实验探究题23.研究导体的电阻：小明学习知道：导体的电阻与导体的材料、长度和横截面积有关．他想进一步研究电阻与长度和横截面积的定量关系，于是他利用镍铬合金丝进行实验，得到数据填入表格：（1）在长度一定时，图线________能够正确的表示镍铬合金丝的电阻与横截面积关系．（2）由数据推断：导体电阻与长度、横截面积的关系为：R=k________（k为常数），对于镍铬金合金丝来说，k=________Ωm．24.小军在探究电流与电阻关系的实验中，设计了如图所示的电路．请完成下列问题：（1）请你用笔画线代替导线帮小军将如图所示的电路连接完整．（2）实验中的电源由两节电压为1.5V的电池串联组成，则电源电压为________V．（3）实验时，当分别将5Ω、10Ω、15Ω的电阻接入电路，调节滑动变阻器，保持电压表示数为1.5V不变时，电流表的示数分别为0.30A、0.15A、0.10A．由此得到结论是：电压一定时，________．（4）在本实验中选取的滑动变阻器的最大阻值应该不小于________Ω．（5）保持电压表示数为2V不变的条件下重复进行上述实验，其目的是：________．25.有两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压变化关系的图象如图甲所示．（1）将A、B并联接在6V电源两端，求1min内电路消耗的电能；（2）将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；（3）将A与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯功率相等时，求滑动变阻器的功率．五、综合题26.如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：（1）电源电压；（2）通过电阻R1的电流．27.如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．答案解析部分一、单选题1.【答案】B2.【答案】A3.【答案】B4.【答案】C5.【答案】B6.【答案】D7.【答案】B8.【答案】C9.【答案】D10.【答案】C11.【答案】C12.【答案】D13.【答案】C14.【答案】B二、填空题15.【答案】1：4 ；1：416.【答案】500；12017.【答案】30；0.2；3018.【答案】2：1；1：219.【答案】0.25；1620.【答案】1.25三、解答题21.【答案】（1）（2）B（3）保护电表和改变R两端的电压（4）9（5）不合适；因为一次测得的结果误差较大，必须经过多次实验得到的结果求平均值才可信22.【答案】解：（1）由电路图可知，两电阻并联，电流表测R1支路的电流．由I=得：U1=I1R1=0.2A×40Ω=8V；（2）R1、R2并联，则U2=U1=8V；通过R2的电流：I2==0.4A．答：（1）电阻R1两端的电压是8V；（2）通过R2的电流是0.4A．四、实验探究题23.【答案】（1）b（2）L/s；1.1×10-624.【答案】（1）解：如图所示：（2）3（3）通过导体的电流与电阻成反比（4）15（5）不同电压下多次实验，得出普遍规律25.【答案】（1）解：A、B并联接在6V电源两端，都正常发光，因为P= ，所以1min内电路消耗的电能：W总=P总t=（6W+3W）×60s=540J（2）解：A、B串联接在某电源两端，使B灯恰好正常发光，因为P=UI，所以：I A=I B= = =0.5A，由图象此时U A=2V，所以R A= = =4Ω（3）解：当A与滑动变阻器串联接在6V电源两端时，两者电流相等，根据P=I2R，当R A=R变时功率相等，根据U=IR可知：U A′=U变= ×6V=3V，由图象此时I A′=0.7A，所以滑动变阻器的功率：P=P A=U A′I A′=3V×0.7A=2.1W五、综合题26.【答案】（1）解：由图可知：电流表测量R2电流，由I= 得电源电压U=U1=U2=I2R2=15Ω×0.2A=3V（2）解：通过电阻R1的电流I1= = =0.3A27.【答案】（1）解：当变阻器的滑片P移至a端，变阻器连入电路中电阻为0，电路中只有R1，闭合电键S后，电流表A的示数为0.6A，即通过R1的电流I1=0.6A，根据欧姆定律电源电压，即R1的电压U=U1=I1R1=0.6A×10Ω=6V（2）解：电压表若选用大量程，示数为10V，因电源电压为6V，根据串联电路的总电压等于各部分电压之和，所以不存在这种情况，只能选用小量程，示数为2V；电压表不能接在电源两端，即AC间；当变阻器的电阻为定值电阻的2倍时，根据分压原理，变阻器的电压也为定值电阻电压的2倍，因电源电压为6V，定值电阻的电压为×6V=2V，即当滑片移动到最右端，变阻器按入电路中的电阻为20Ω时，定值电阻的电压为2V，故电压表可并联在定值的两端，即接入AB中，当变阻器入电路中的电阻为定值的，即为5Ω时，根据分压原理，变阻器的电压为定值电阻电压的二分之一，电源电压为6V，根据串联电路电压的规律，所以此时变阻器的电压为2V，电压表可接在BC间；综上电压表可在AB间，对应的变阻器连入电路中的电阻为电阻20Ω；也可接在BC间，对应的变阻器连入电路中的电阻为5Ω。

沪粤版九年级物理上册第十四章探究欧姆定律专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压2、如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。

当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（）A．电压表示数变大，灯泡变亮B．电压表示数变小，灯泡变亮C．电压表示数变小，灯泡变暗D．电压表示数变大，灯泡变暗3、物理实践活动中，小东利用图所示的电位器和灯泡制作了一个可调节亮度的小台灯，下列说法正确的是（）A．电位器与灯泡是并联的B．电位器通过改变接入电路中电阻的横截面积来改变电阻的大小C．若接线柱A和B接入电路，滑动触头顺时针转动时，灯泡变暗D．若接线柱B和C接入电路，滑动触头逆时针转动时，灯泡变亮4、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B ．选用c 和d 进行实验，可以探究导体电阻跟导体长度的关系C ．选用a 和c 进行实验，可以探究导体电阻跟横截面积的关系D ．选用b 和d 进行实验，可以探究导体电阻跟导体材料的关系5、如图是利用数字化电压—电流传感器测量电阻后绘出的不同电阻的U I -图像。

第十四章《探究欧姆定律》说明：1.本卷共有五大题，24小题.全卷满分100分，考试时间为100分钟.2.考试中书写单位时，均要求用字母标注，整卷三次以上未用字母标注的， 最多可扣1分. 一、 填空题（共20分，每空1分）1.人的皮肤干燥时，双手之间的电阻约为几千欧至几万欧，10k Ω＝ Ω；我们平常说的绝缘体，其电阻一般应在1M Ω以上，1M Ω＝ Ω。

2.实验室里某滑动变阻器名牌上标有“20Ω 1A ”的字样，它表示该变阻器电阻的变化范围是 ，1A 表示的是该滑动变阻器 。

3在图1所示的电路中，滑动变阻器接入电路的电阻丝是 段（用字母表示）。

闭合开关，当滑动变阻器滑片P 向左移动时，变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。

4.如图2所示，当开关闭合后，用酒精灯对导线加热，电流表的读数会 ，这是因为酒精灯对导线加热时，导线的电阻 （选填“变大”“变小”或“不变”）。

5.德国物理学家欧姆经过大量的实验得出：导体中的电流跟 成正比，跟 __________________成反比，这个规律叫做欧姆定律。

6.当电路发生短路时，电路中的 很大，这是因为 。

7.一段裸铜丝，对折起来扭成一股，它的电阻将变小，这是因为：⑴_______________________；⑵____________________________________。

8.某实验小组用图3(a)所示的电路测量小灯泡的电阻，他们闭合开关，调节滑动变阻器，测量灯泡两端的电压和通过灯泡的电流，根据测量数据绘制成图(b)所示的U -I 关系图像。

由图像可知：⑴当电压表的示数为2V 时，灯泡的电阻R L =________Ω；⑵随着电压的增加，小灯泡的电阻 （选填“变大”“变小”或“不变”）。

(a)(b)图39.某定值电阻，当它两端的电压为4 V 时，通过的电流为0.5 A ；若它两端的电压增加到8 V 时，则通过它的电流为_______A ，若它两端的电压变为零时，电阻是________Ω。

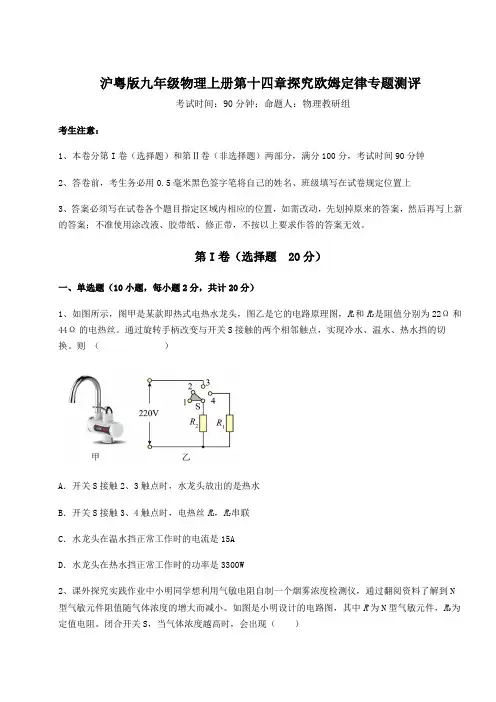

沪粤版九年级物理上册第十四章探究欧姆定律专题测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。

通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。

则（）A．开关S接触2、3触点时，水龙头放出的是热水B．开关S接触3、4触点时，电热丝R1，R2串联C．水龙头在温水挡正常工作时的电流是15AD．水龙头在热水挡正常工作时的功率是3300W2、课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N 型气敏元件阻值随气体浓度的增大而减小。

如图是小明设计的电路图，其中R为N型气敏元件，R0为定值电阻。

闭合开关S，当气体浓度越高时，会出现（）A．电流表示数增大，电压表示数增大B．电流表示数增大，电压表示数变小C．电流表示数变小，电压表示数增大D．电流表、电压表示数均不变3、在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。

用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P4、下列四组物质中，通常情况下都属于导体的一组是（）A．玻璃、陶瓷、人体B．铁、大地、铅笔芯C．塑料尺、空气、橡胶棒D．橡皮擦、煤油、石墨5、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。

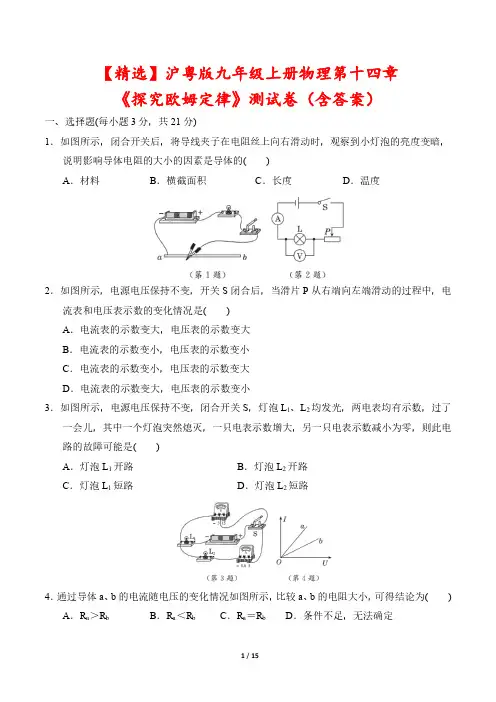

【精选】沪粤版九年级上册物理第十四章《探究欧姆定律》测试卷（含答案）一、选择题(每小题3分，共21分)1．如图所示，闭合开关后，将导线夹子在电阻丝上向右滑动时，观察到小灯泡的亮度变暗，说明影响导体电阻的大小的因素是导体的()A．材料B．横截面积C．长度D．温度2．如图所示，电源电压保持不变，开关S闭合后，当滑片P从右端向左端滑动的过程中，电流表和电压表示数的变化情况是()A．电流表的示数变大，电压表的示数变大B．电流表的示数变小，电压表的示数变小C．电流表的示数变小，电压表的示数变大D．电流表的示数变大，电压表的示数变小3．如图所示，电源电压保持不变，闭合开关S，灯泡L1、L2均发光，两电表均有示数，过了一会儿，其中一个灯泡突然熄灭，一只电表示数增大，另一只电表示数减小为零，则此电路的故障可能是()A．灯泡L1开路B．灯泡L2开路C．灯泡L1短路D．灯泡L2短路4．通过导体a、b的电流随电压的变化情况如图所示，比较a、b的电阻大小，可得结论为() A．R a＞R b B．R a＜R b C．R a＝R b D．条件不足，无法确定5．如图所示的电路中，电源电压为3 V，当开关S1、S2都闭合时，则() A．电压表示数为3 V B．电流表将被烧坏C．灯L1亮，灯L2不亮D．两只灯泡都将被烧坏6．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U图像，对此作出的判断，错误的是()A．通过R1的电流与它两端所加电压成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接入到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为1.5 V的电路中时，通过干路的电流是0.45 A 7．(多选)如图甲所示的电路中，R0为定值电阻，R为标有“5 Ω 1 A”字样的滑动变阻器。

闭合开关后，调节滑动变阻器R的滑片，根据记录的数据，作出电压表与电流表读数关系图像如图乙所示。

下列说法正确的是()A．电源电压U＝2.50 VB．电流表读数为0.40 A时，滑动变阻器接入电路的阻值为2.50 ΩC．定值电阻R0＝3.5 ΩD．若电流表选用的是“0～0.6 A”量程，则滑动变阻器允许的阻值变化范围是0～5 Ω二、填空题(每空1分，共21分)8．一段导体两端电压为12 V，导体中的电流是2 A，则此导体本身的电阻为________Ω；如果电压降为6 V，导体中的电流是________A；电压降低为0 V时，导体的电阻等于________Ω。

沪粤版九年级物理上册第十四章：探究欧姆定律单元测试一、单选题（本大题共12小题）1.下列与导体电阻大小有关的物理量是（）A. 导体中的电流B. 导体两端的电压C. 导体的质量D. 导体的横截面积2.收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。

它的实质是一个（）A. 电流表B. 电压表C. 变阻器D. 开关3.某市体育中考中利用“坐位体前屈测试仪”对学生进行身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．小明同学设计了四种电路（如图）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是（）A. B. C. D.4.下图所示为滑动变阻器的四种接线方法。

当滑片P向右移动时，电阻变大的接法是（）A. B.C. D.5.两定值电阻R1、R2的阻值分别是30Ω和60Ω，则它们串联后的总电阻与其并联后的总电阻之比是（）A. 2：1B. 1：2C. 2：9D. 9：26.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（）A. B. C. D.7.几位同学学习了欧姆定律后，根据，导出了．于是他们提出了以下几种看法，你认为正确的是（）A. 导体电阻的大小跟通过导体中的电流成反比B. 导体电阻的大小跟加在导体两端的电压成正比C. 导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D. 导体两端不加电压时,导体的电阻为零8.如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A. 两端的电压为B. 两端的电压为C. 与的灯丝电阻之比为2：1D. 通过与的电流之比为1：29.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A. 当甲两端电压为时,通过它的电流为B. 当乙两端电压为,其电阻值为C. 将甲和乙串联,若电流为,则它们两端的电压为2VD. 若甲和乙并联,若电压为1V,则它们的干路电流为10.图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻R x的电路是（）A. B.C. D.11.学了电路后，小明设计了四个体重计原理图，你认为可行的是（）A. B.C. D.12.如图是自动测量油箱的油量装置图。

探究欧姆定律单元测试一、填空题（每空1分，共21分）1．如图所示是电阻A、B的I-U图像。

由图可知,电阻B 的阻值是Ω;将电阻A、B串联后接入电路,当通过A的电流为0.3A时,电阻A和B两端的总电压是V;将电阻A、B并联后接入某电路,当通过B的电流为0.2 A时,电阻A两端的电压是V;将电阻A、B并联在电压为3 V的电源上,电路中的总电流是A。

第1题第2题第3题第4题2．如图所示是电阻R和灯泡L的I-U图像,若电阻R和灯泡L串联接在某一电源上时,电路中的电流为0.6 A,则电源电压为V;若将电阻R和灯泡L并联接在电压为6 V的电源上,此时灯L的电阻为Ω,干路电流为A。

3．如图所示,R1=20 Ω,R2=40 Ω,电源电压保持不变。

当开关S1、S2都闭合时,电流表A1的示数是0.3 A,电源电压是V;当开关S1、S2都断开时,电流表A2的示数是0.1 A,此时灯泡L的电阻是Ω。

4．小伟连接两灯并联时的电路情况如图所示。

当他“试触”时,发现电压表的指针不动、电流表的指针很快向右偏转,两灯都不发光。

小敏指出他在电路连接中有错误,若闭合开关S,可能造成的后果是;现在请你只改接图中的一根导线,使电路连接完全正确(在错接的导线上画“×”,然后画出正确的接线)。

5．小明学习了欧姆定律后,利用一块电压表和一个阻值为R0的已知电阻,测量未知电阻R x的阻值。

他选择了满足实验要求的器材,并连接了部分实验电路(如图所示)。

(1)请你用笔画线代替导线完善实验电路(只添加一根导线)。

(2)闭合开关S和S1时,电压表测量R0两端的电压U1。

(3),电压表测量电源两端的电压U2。

(4)请用R0、U1、U2表示出R x,则R x=。

6．如图甲所示电路用的是等效替代法测量未知电阻。

其中R x是待测电阻,R是滑动变阻器,R'是电阻箱(表盘情况如图乙所示)。

正确连接电路后,先将开关S拨至位置(选填“1”或“2”)处,调节滑动变阻器的滑片P至某一位置,记下此时电压表的示数U1;再将开关S拨至另一位置,调节,使电压表的示数恰好为U1,记下此时电阻箱的示数如图乙所示,则电阻R x的阻值为Ω。

沪粤版九年级物理上册第十四章探究欧姆定律定向测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图，电源电压保持不变，闭合开关S，滑动变阻器滑片向右滑动过程中，说法正确的（）A．滑动变阻器接入电路电阻变大，电压表V示数变大B．电流表A1示数变小，电流表A示数变大，电压表V示数不变C．电流表A与A1示数之差变小，电压表V与A示数之比变大D．电压表V与电流表A1示数之比变大，电压表V与电流表A示数的乘积变小2、如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。

下列说法正确的是（）A．R1的阻值为50ΩB．P在A端时电流表示数为0.8AC．P在C点时电压表示数为10V D．P在A端时R1的电功率为14.4W3、在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值4、在图的电路中。

电源电压保持不变，电阻R0的阻值不变。

闭合开关S，移动滑动变阻器R的滑片P，发现电流表A的示数变小，则（）A．滑片P向左滑动，电压表V的示数变小B．滑片P向左滑动，电压表V的示数变大C．滑片P向右滑动，电压表V的示数变小D．滑片P向右滑动，电压表V的示数变大5、课外探究实践作业中小明同学想利用气敏电阻自制一个烟雾浓度检测仪，通过翻阅资料了解到N 型气敏元件阻值随气体浓度的增大而减小。

沪粤版九年级物理上册第十四章探究欧姆定律专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图的所示的四个电路中，电源电压U相同，R1＜R2，电路的总电阻最小的是（）A．B．C．D．2、图甲所示是一款雾霾浓度检测仪，其检测原理如图乙所示，R0是定值电阻，传感器R1的电阻随雾霾浓度的增大而减小。

当雾霾浓度增大时，下列说法正确的是（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小3、如图所示电路，当滑动变阻器滑片向右滑动时，电流表和电压表示数变化情况是（）A．电流表和电压表示数都不变B．电流表示数变小，V1 示数变小，V2示数不变C．电流表示数不变，电压表示数都变大D．电流表示数变大，V1示数不变，V2示数变大4、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大5、某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。

该同学进行多次测量，得到的数据如下表所示。

依据已知和表格中的数据，下列说法正确的是（）A．当小灯泡两端电压为0.9V时，小灯泡的电阻为20ΩB．当小灯泡两端电压从0.9V变为1.3V过程中，小灯泡电阻阻值不变C．小灯泡正常发光时，通过它的电流为0.3AD．小灯泡的额定功率为0.7W6、图乙是图甲所示电子秤的工作原理图。

第十四章探究欧姆定律一、单选题1.如图所示电路中，电源两端电压保持不变，当开关S闭合时，电压表和电流表示数的变化情况是（）A. 电压表示数变大、电流表示数变小B. 电压表示数变大、电流表示数变大C. 电压表示数变小、电流表示数不变D. 电压表示数不变、电流表示数变大2.某导线长5m，它的电阻是10Ω，现用拉丝机将它均匀地拉长1倍，则它的电阻将（）A. 大于10ΩB. 等于10Ω C. 小于10Ω D. 不能确定是否变化3.白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的（）A. 电阻变大，电流减小B. 电阻变小，电流增大C. 电阻和电流都增大 D. 电阻和电流都减小4.（2017•河池）在如图所示的电路中，电源电压为6V，R1=3Ω，R2=6Ω．闭合开关S，下列说法正确的是（）A. 通过R1的电流为1AB. R1两端的电压为2VC. 干路中的电流为3A D. 电路的总电阻为9Ω5.如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）A. 通过R1与R2的电流之比为2：1B. R1与R2的总电阻为15ΩC. R1与R2两端的电压之比为1：2D. R1与R2消耗的电功率之比为1：26.磁场的强弱可用磁感应强度（用字母B表示，单位为特斯拉T）表示．小亮设计了如图所示的电路，电源电压不变，R0为定值电阻，R B为磁敏电阻，该磁敏电阻在常温下的阻值随外加磁场的磁感应强度变化的对应关系如下表所示．对于如图所示的电路，当磁敏电阻R B附近的磁场增强时，下列判断正确的是（）A. 电流表的示数增大B. 磁敏电阻R B两端的电压减小C. 电路消耗的总功率增大 D. 定值电阻R0两端的电压减小7.如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是（）A. 电流表、电压表被烧毁B. 电压表示数接近电源电压C. 灯泡正常发光D. 电流表有示数8.下列说法正确的是（）A. 粗细相同的两根导线，长度大的，电阻一定大B. 长度相同的两根导线，横截面积小的，电阻一定大C. 同种材料制成的长短相同的两根导线，横截面积小的，电阻一定大D. 铝导线的电阻一定比铜导线的电阻大9.如图所示的电路图中，已知滑动变阻器R的最大阻值为4Ω．闭合开关S后，当把滑片滑到R的中间位置时，电压表V1的示数为3V，电压表V2的示数为4.5V，则可以求出小灯泡的电阻为（）A. 3ΩB. 1.5ΩC. 2.5ΩD. 6Ω10.下列对电阻的理解，你认为正确的是（）A. 当电压增大时，电阻也增大 B. 当电流增大时，电阻减小C. 并联后的总电阻比其中任何一个分电阻都小D. 决定导体电阻大小的因素只有导体的材料和长度11.如题1图所示是电阻甲和乙的I-U图像，下列说法正确的是（）A. 电阻乙为定值电阻B. 当电阻甲两端电压为2V时，R甲=10ΩC. 如题2图所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD. 如题3图所示，当开关闭合，电源电压为2V时，电路总电流为0.4A12.将标有“3V3W”字样的甲灯和“6V6W”字样的乙灯接入电路．若不考虑温度对灯泡电阻的影响，则对两灯接入电路后的情况判断错误的是（）A. 两灯串联，当其中一灯消耗的功率是3W时，两灯消耗的总功率是9WB. 两灯串联后接到电压为9V的电源两端，两灯均能正常发光C. 两灯并联后接到电源两端，两灯的最大总功率是4.5WD. 两灯并联后接到电压为1.5V的电源两端，甲、乙两灯消耗的功率之比为1：213.关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，下列说法正确的是（）A. 导体中的电流跟导体两端的电压成正比B. 导体中的电流跟导体的电阻成反比C. 在电压一定时，导体中的电流跟这段导体的电阻成反比D. 导体的电阻与导体中的电流成反比，跟导体两端的电压成正比14.如图所示，已知R1=R2，当开关S1闭合、开关S掷到2时，电压表与电流表的示数分别为U1和I1，当开关S1断开、开关S由2掷到1的同时，将滑动变阻器的滑片移到最左端，电压表与电流表的示数分别为U2和I2，则以下判断正确的是（）A. U1＞U2， I1＞I2B. U1＜U2， I1＞I2 C. U1=U2， I1＜I2 D. U1＜U2， I1＜I2二、填空题15.如图是在一定温度下，甲乙两个电阻的电流与电压的关系图象，根据图象可得R甲：R乙=________ ，若将甲、乙串联后接在同一电路上，产生的热量Q甲：Q乙=________ ．16.两个电阻阻值分别为300Ω和200Ω，把它们串联后总电阻是________Ω，把它们并联后总电阻是________Ω．17.当某定值电阻两端加上4.5V电压时，通过它的电流为0.15A，它的阻值为________Ω；当两端电压为6V时，通过它的电流是________A；当两端不加电压时，它的阻值是________Ω .18.如图是电阻R A和R B两端电压与电流的U﹣I图象．如果将R A和R B串联起来，它们两端电压之比为________；如果将R A和R B并联起来，通过它们的电流之比为________．19.（2016•黔西南州）如图所示，电源电压恒为6V，R1的阻值为8Ω，R2两端的电压为4V，则通过b点的电流为________A，R2的阻值为________Ω．20.（2017•泰安）在相距10km的甲、乙两地之间有两条输电线，已知每条输电线的电阻是100Ω．现输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测，当电压表的示数为2.0V时，电流表示数为80mA，则短路位置距离甲________km．三、解答题21.在测量定值电阻R0的阻值实验中：（1）请你用笔画线代替导线，将图甲中的实物图连接完整．（2）闭合开关前，滑动变阻器的滑片P应移至________端（选填“A”或“B”）．（3）滑动变阻器在实验中的作用是________．（4）小明同学闭合开关后，移动滑片到某一位置时，电流表的示数为0.2A，电压表的示数如图乙所示，则R0的电阻值为________Ω．（5）小明把这一次实验测得的阻值作为最后结果，你认为合适吗？答：________，理由是________．22.如图所示的电路，已知R1=40Ω，R2=20Ω，闭合开关后，电流表测得的示数为0.2A．求（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？四、实验探究题23.研究导体的电阻：小明学习知道：导体的电阻与导体的材料、长度和横截面积有关．他想进一步研究电阻与长度和横截面积的定量关系，于是他利用镍铬合金丝进行实验，得到数据填入表格：（1）在长度一定时，图线________能够正确的表示镍铬合金丝的电阻与横截面积关系．（2）由数据推断：导体电阻与长度、横截面积的关系为：R=k________（k为常数），对于镍铬金合金丝来说，k=________Ωm．24.小军在探究电流与电阻关系的实验中，设计了如图所示的电路．请完成下列问题：（1）请你用笔画线代替导线帮小军将如图所示的电路连接完整．（2）实验中的电源由两节电压为1.5V的电池串联组成，则电源电压为________V．（3）实验时，当分别将5Ω、10Ω、15Ω的电阻接入电路，调节滑动变阻器，保持电压表示数为1.5V不变时，电流表的示数分别为0.30A、0.15A、0.10A．由此得到结论是：电压一定时，________．（4）在本实验中选取的滑动变阻器的最大阻值应该不小于________Ω．（5）保持电压表示数为2V不变的条件下重复进行上述实验，其目的是：________．25.有两只灯泡，A灯“6V 6W”、B灯“6V 3W”，A和B中电流随两端电压变化关系的图象如图甲所示．（1）将A、B并联接在6V电源两端，求1min内电路消耗的电能；（2）将A、B串联接在某电源两端，使B灯恰好正常发光，求此时A灯电阻；（3）将A与一个滑动变阻器（50Ω 2A）串联接在6V电源两端，如图乙所示．调节滑动变阻器，当滑动变阻器的功率和A灯功率相等时，求滑动变阻器的功率．五、综合题26.如图所示，把10Ω的电阻R1和15Ω的电阻R2并联起来．闭合开关S后，电流表的示数为0.2A．求：（1）电源电压；（2）通过电阻R1的电流．27.如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω2A”字样，当变阻器的滑片P移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．答案解析部分一、单选题1.【答案】B2.【答案】A3.【答案】B4.【答案】C5.【答案】B6.【答案】D7.【答案】B8.【答案】C9.【答案】D10.【答案】C11.【答案】C12.【答案】D13.【答案】C14.【答案】B二、填空题15.【答案】1：4 ；1：416.【答案】500；12017.【答案】30；0.2；3018.【答案】2：1；1：219.【答案】0.25；1620.【答案】1.25三、解答题21.【答案】（1）（2）B（3）保护电表和改变R两端的电压（4）9（5）不合适；因为一次测得的结果误差较大，必须经过多次实验得到的结果求平均值才可信22.【答案】解：（1）由电路图可知，两电阻并联，电流表测R1支路的电流．由I=得：U1=I1R1=0.2A×40Ω=8V；（2）R1、R2并联，则U2=U1=8V；通过R2的电流：I2==0.4A．答：（1）电阻R1两端的电压是8V；（2）通过R2的电流是0.4A．四、实验探究题23.【答案】（1）b（2）L/s；1.1×10-624.【答案】（1）解：如图所示：（2）3（3）通过导体的电流与电阻成反比（4）15（5）不同电压下多次实验，得出普遍规律25.【答案】（1）解：A、B并联接在6V电源两端，都正常发光，因为P= ，所以1min内电路消耗的电能：W总=P总t=（6W+3W）×60s=540J（2）解：A、B串联接在某电源两端，使B灯恰好正常发光，因为P=UI，所以：I A=I B= = =0.5A，由图象此时U A=2V，所以R A= = =4Ω（3）解：当A与滑动变阻器串联接在6V电源两端时，两者电流相等，根据P=I2R，当R A=R变时功率相等，根据U=IR可知：U A′=U变= ×6V=3V，由图象此时I A′=0.7A，所以滑动变阻器的功率：P=P A=U A′I A′=3V×0.7A=2.1W五、综合题26.【答案】（1）解：由图可知：电流表测量R2电流，由I= 得电源电压U=U1=U2=I2R2=15Ω×0.2A=3V（2）解：通过电阻R1的电流I1= = =0.3A27.【答案】（1）解：当变阻器的滑片P移至a端，变阻器连入电路中电阻为0，电路中只有R1，闭合电键S后，电流表A的示数为0.6A，即通过R1的电流I1=0.6A，根据欧姆定律电源电压，即R1的电压U=U1=I1R1=0.6A×10Ω=6V（2）解：电压表若选用大量程，示数为10V，因电源电压为6V，根据串联电路的总电压等于各部分电压之和，所以不存在这种情况，只能选用小量程，示数为2V；电压表不能接在电源两端，即AC间；当变阻器的电阻为定值电阻的2倍时，根据分压原理，变阻器的电压也为定值电阻电压的2倍，因电源电压为6V，定值电阻的电压为×6V=2V，即当滑片移动到最右端，变阻器按入电路中的电阻为20Ω时，定值电阻的电压为2V，故电压表可并联在定值的两端，即接入AB中，当变阻器入电路中的电阻为定值的，即为5Ω时，根据分压原理，变阻器的电压为定值电阻电压的二分之一，电源电压为6V，根据串联电路电压的规律，所以此时变阻器的电压为2V，电压表可接在BC间；综上电压表可在AB间，对应的变阻器连入电路中的电阻为电阻20Ω；也可接在BC间，对应的变阻器连入电路中的电阻为5Ω。

沪粤版九年级物理上册第十四章探究欧姆定律综合训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大2、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）。

A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端3、下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小4、如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（）A．电压表V1的示数变大B．电压表V2的示数变小C．电压表V2的示数与电流表A的示数比值变大D．电压表V1的示数与电流表A的示数比值变小5、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。
