沪粤版九年级上册物理-单元练习题：第十四章-探究欧姆定律

沪粤版九年级物理上册第十四章探究欧姆定律综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电源电压保持不变。

闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是（）A．电流表A示数与电流表A1示数的差值B．电流表A示数与电流表A1示数的比值C．电压表V示数与电流表A示数的比值D．电压表V示数与电流表A1示数的比值2、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。

地磅工作时，重物越重，电表的示数就越大。

下列的四幅电路图中，R＇是滑动变阻器，R是定值电阻，其中符合地磅工作原理的是（）A．B．C．D．3、如图所示，电源电压不变，a、b、c为电流表或电压表。

只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化。

则（）A．a表是电压表B．先闭合S1、S2，再闭合S3，a表示数无变化C．S1、S2、S3都闭合，移动滑片P，a、b两表示数无变化D．S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值4、洋洋设计一个自动测高仪，各选项中的的四个电路，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是（）A．B．C．D．5、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压6、如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。

沪粤版九年级物理上册第十四章《探究欧姆定律》单元测试题班级姓名一、选择题(每题3分，共30分)1．在国际单位制中，电阻的单位是( )A．Ω(欧姆) B．V(伏特) C．A(安培) D．J(焦耳)2．关于影响导体电阻大小的因素说法正确的是( )A．导体电阻大小取决于通过它的电流的大小，电流越小，导体电阻越大B．导体电阻大小取决于加在它两端电压的大小，电压越大，导体电阻越大C．相同材料制成粗细相同的导线，长度越长，电阻越大D．铜导线的电阻一定比铁导线的电阻小3．关于电流、电压和电阻，下列说法正确的是( )A．只要将导体连入电路，电路中就有电流 B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压 D．导体两端电压越大，通过该导体的电流就越大4．使用滑动变阻器改变电路中电流大小时，在闭合开关前，应把滑动变阻器的阻值调到最大，这时滑片P的位置在如图1所示的各图中，正确的是( )图15．如图2所示为汽车油量表的工作电路图，其中R是一段弧形电阻，当汽车加油时，电路中的总电阻、油量表示数的变化情况是( )A．总电阻变大，油量表示数变小 B．总电阻变大，油量表示数变大C．总电阻变小，油量表示数变大 D．总电阻变小，油量表示数变小图2图3图46．如图3所示，V1和V2是两块完全相同的电压表，都有0～3 V和0～15 V两个量程，闭合开关后，发现两个电压表指针偏转的角度相同，则( )A．R1∶R2＝1∶4 B．R1∶R2＝4∶1C．R1∶R2＝1∶5 D．R1∶R2＝5∶17．如图4所示电路中，电源电压不变．闭合开关S，电路正常工作．过一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L断路 B．灯L短路C．电阻R断路 D．电阻R短路图58．如图5所示是李江同学为测量小灯泡电阻而连接的电路，有关该实验，以下说法错误的是( )A．闭合开关前，应将滑动变阻器的滑片滑到最左端B．实验过程中两电表都有可能需要换接较小的量程C．所测小灯泡的电阻可能随电压表示数的不同而不同D．在如图所示位置闭合开关后，向左移动滑动变阻器的滑片，小灯泡变亮9．如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻R x的电路，其中不可行的是( )图6图710．如图7所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是( )A．电流表A的示数变小，电压表V1的示数不变B．电流表A的示数变小，电压表V1的示数变大C．电压表V1与电压表V2的示数之和不变D．电压表V2与电流表A的示数之比不变二、填空题(每空2分，共38分)11．一串小彩灯，每个小彩灯的规格为“ 4 V 0.2 A”，将这一串小彩灯串联在220 V 的电路中，要使彩灯正常发光，应串联______个小彩灯，此时电路中的总电阻为________Ω.12．A、B是长度相同、材料相同的电阻线，且A细B粗，则电阻较小的是________．若将A、B串联后接入电路，则________两端的电压较大．(均选填“A”或“B”)13．如图8甲所示的电路中，若电源电压为 3 V，电流表A1、A2的示数如图乙、丙所示，则通过R1的电流是______A，R2的阻值是______Ω.图8图9.R1和R2两只电阻串联，已知R1∶R2＝5∶1，那么通过它们的电流之比I1∶I2＝________，两只电阻两端的电压之比U1∶U2＝________，这两只电阻两端的总电压跟R2两端电压之比U 总∶U2＝________.15．如图9所示是甲、乙两导体的电流与电压的关系图像，由图可知，甲的电阻是________Ω.若将甲和乙并联接在电路中，通过它们的电流之比I甲∶I乙＝________．图1016．如图10所示是测量电阻阻值的一种方法，我们称之为电流表“外接法”，用这种方法测得的阻值偏________(选填“大”或“小”)，原因是____________________________________________________________．这种方法适用于测量阻值较________(选填“大”或“小”)的电阻．17．如图11所示，电源电压 5 V，R1＝5 Ω，R2＝10 Ω，当闭合开关后，两电表有示数且保持稳定，则甲电表的示数为________，乙电表的示数为________．图11图1218．如图12所示，电源电压保持不变，当开关S闭合后，将滑动变阻器的滑片向右移动时，电压表V的示数将________，电流表A1的示数将________，电流表A和A1的示数差将________．(均选填“变大”“不变”或“变小”)三、实验探究题(共16分)19．(8分)某同学想探究通过铅笔芯的电流与其两端电压的关系，设计了如图13甲所示的电路，选用的器材有：阻值约为 4 Ω的铅笔芯一根、两节干电池组成的电池组、0～0.6 A 的电流表、0～3 V的电压表、滑动变阻器(10 Ω 2 A)、开关、导线等．图13(1)该同学根据电路图连接电路，在闭合开关前应将滑动变阻器的滑片P移到________(选填“a”或“b”)端．(2)闭合开关后，两电表的指针都发生了偏转，但无论怎样移动滑片，两电表的示数均保持不变且都在量程范围内．则产生故障的原因是________．A．滑动变阻器最上端两个接线柱接入电路B．滑动变阻器最下端两个接线柱接入电路(3)排除故障后，该同学移动滑动变阻器的滑片，将获得的几组数据记录在下表中，当采集第三组数据时，电流表指针的偏转情况如图乙所示．此时电流表的示数为________A．由表中数据可知，通过铅笔芯的电流与其两端电压成__________比.实验序号U/V I/A①0.40.1②0.80.2③ 1.2④ 1.60.4⑤ 2.00.520.(8分)小宇用如图14甲所示的电路图测量“小灯泡正常发光时的电阻”，选用的电源电压为 3.0 V，小灯泡的额定电压为 2.5 V，图乙是未连接完整的实验电路．。

第14章探究欧姆定律单元测试一、选择题1.回顾初中物理的学习过程，常通过一定的探究来认知某一定律，其中通过探究“电流与电压、电阻的关系”来认知的定律是( )A. 牛顿第一定律B. 欧姆定律C. 焦耳定律D. 能量守恒定律【答案】B2.在“用伏安法测电阻”的实验中，下列注意事项中，没有必要的是：（）A. 接电路时，先断开开关B. 应从电源的正极开始连线，开关应靠近电源的正极C. 在无法估计被测电阻大小时，电流表、电压表应选用较大的量程D. 将变阻器连入电路时，滑片应放在变阻器阻值最大的位置上【答案】B3.现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示．将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V 开始减小，电流表的示数从0.3A开始增大．下列结论正确的是（）A. 电源的电压为5VB. 小灯泡的最大功率为0.3WC. 整个电路的最小功率是1.8 WD. 滑动变阻器的最大阻值为20Ω【答案】C4.要测量一个阻值约为600Ω的电阻R x，提供的器材有：干电池两节、学生用电压表（量程为0﹣3V、0﹣15V）、学生用电流表（量程为0﹣0.6A、0﹣3A）、滑动变阻器（10Ω 2A）和电阻箱R0（0﹣9999Ω 5A）各一个，开关、导线若干．下列四个设计方案中，能测出R x阻值的最合理的方案是（）A. B. C. D.【答案】D5.由欧姆定律公式可导出R=，对此表达式下面说法正确的是（）A. 导体两端电压为零时，导体的电阻为零B. 导体两端电压越大，导体的电阻越大C. 通过导体的电流越大，导体的电阻越小D. 导体的电阻值的大小，可以用它两端的电压与通过它的电流的比值来表示【答案】D6.小刚用如图所示电路探究“一段电路中电流跟电阻的关系”. 在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后（A B间接5Ω电阻器时变阻器滑片位置如图所示），为了探究上述问题，他接下来应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 将变阻器滑片适当向右移动D. 适当增加电池的节数再调节滑片位置【答案】C7.如图所示，闭合开关S，将滑动变阻器的滑片P向右移动时，图中的电磁铁（）A. a端是N极，磁性减弱B. b端是S极，磁性增强C. a端是S极，磁性增强D. b端是N极，磁性减弱【答案】D8.在“探究影响导体电阻大小的因素”的活动中，小明发现实验器材中金属丝只有一根，其他器材足够，那么下面的一些探究活动他不能完成的是（）A. 探究导体电阻与材料的关系B. 探究导体电阻与长度的关系C. 探究导体电阻有横截面积的关系D. 探究导体电阻与温度的关系【答案】A9.王丽同学在做“测量小灯泡的电阻”的实验中时，所连接的电路图如图所示，当闭合开关后（）A. 电压表烧坏B. 电流表烧坏C. 电压表有读数，电流表读数为零D. 电流表有读数，电压表读数为零【答案】C10.如图（a）是一个用电压表的示数反映温度变化的电路原理图，其中电源电压U=4.5V且保持不变，电压表量程为0～3V，R0是300Ω的定值电阻，R1是热敏电阻，其电阻随环境温度变化的关系如图（b）所示．若闭合开关S，以下说法正确的是（）A. 环境温度为40℃时，热敏电阻阻值是150ΩB. 电压表V示数越小，环境温度越高C. 环境温度为0℃时，电压表的示数是1.5VD. 此电路允许的最高环境温度为60℃【答案】D11.两个阻值为R的等值电阻，现将其中一个增大，另一个减小，则并联后的等效电阻将（）A. 大于RB. 小于RC. 等于RD. 无法确定【答案】B12.请根据表给出的多组数据分析判断，实验电路可能是电路图中的（）A. B. C. D.【答案】D二、填空题13.电阻R1=3Ω，R2=6Ω．将它们串联时，等效电阻为________ ；将它们并联时，等效电阻为________ ．【答案】9Ω；2Ω14.一个电熨斗接在220V电路中，电流为2.2A，电阻为________，若接在110V的电路中，电阻是________，电流是________.【答案】100Ω；100Ω；1.1A15.图中所示，是研究决定电阻大小因素的实验，AB和CD是粗细不同、长度相同的镍铬合金线。

第十四章探究欧姆定律一、选择题(每题3分，共30分)1．下列因素中，对导体电阻大小有决定作用的是()A．导体是否接入电路B．导体两端的电压C．通过导体的电流D．导体的长度2．在如图1所示的电路中，用滑动变阻器调节灯泡的亮度，若要求滑片P向右端滑动时灯泡逐渐变亮，则下列接法中正确的是()图1A．M接A，N接B B．M接C，N接DC．M接C，N接B D．M接A，N接D3．关于电流、电压、电阻的关系，下列说法中正确的是()A．在电压一定时，导体的电阻跟通过导体的电流成反比B．在电阻一定时，导体两端的电压跟通过导体的电流成正比C．在电流一定时，导体两端的电压跟导体的电阻成正比D．通过导体的电流跟导体两端的电压成正比，跟导体的电阻成反比4．李明同学在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图2所示的图像。

下列说法中错误的是()图2A．当在导体乙的两端加上1 V的电压时，通过导体乙的电流为0.1 AB．将甲、乙两导体并联接到电压为2 V 的电源上时，干路中的电流为0.6 AC．导体甲的电阻小于导体乙的电阻D．导体两端的电压为零时，导体的电阻也为零5．小明同学用控制变量法探究“电流跟电阻的关系”，如图3所示。

在此实验过程中，当A、B两点间的电阻由5 Ω换成10 Ω时，他下一步应采取的正确操作是()图3A．只需将电池数增加一倍B．只需将电池数减半C．将滑动变阻器的滑片适当向左移动D．将滑动变阻器的滑片适当向右移动6．如图4所示，L1与L2是两只标有“3 V10 Ω”字样的相同小灯泡，电源电压为3 V，闭合开关S后，干路电流是()图4A. 0.3 AB. 0.6 AC. 0.9 AD. 1.0 A7．如图5所示，闭合开关后两灯不亮，用电压表先后测得U AD＝U AC＝U AB＝4.5 V，则故障可能是()图5A．灯L1发生断路B．灯L2发生断路C．灯L1发生短路D．灯L2发生短路8．王丽同学在做“测量小灯泡的电阻”的实验时，所连接的电路图如图6所示，当闭合开关后()图6A．电压表烧坏B．电流表烧坏C．电压表有读数，电流表读数为零D．电流表有读数，电压表读数为零9.如图7所示是一科技创新小组的同学们设计的水位计工作原理图，绝缘浮子随水位的升降带动滑动变阻器R的金属滑杆P升降，通过电压表显示的数据来反映水位升降情况。

沪粤版九年级物理上册第十四章探究欧姆定律单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路，电源电压恒定，R1、R2、R3均为定值电阻。

当开关S闭合，S1、S2断开时，电流表A的示数为0.2A；当开关S、S1闭合，S2断开时，电流表A的示数为0.4A；当开关S、S1、S2都闭合时，电流表A的示数为0.5A，则（）A．R1:R2=2:1 B．R1:R3=1:1C．R2:R3=1:2 D．R1:R2:R3=2:2:12、如图的所示的四个电路中，电源电压U相同，R1＜R2，电路的总电阻最小的是（）A．B．C．D．3、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（）A．电流表的示数变化范围为0.25～0.6AB．滑动变阻器的取值范围为3～12ΩC．电阻R1的最小功率与最大功率之比为9∶25D．滑动变阻器R2的最小功率与最大功率之比为25∶274、下列说法中正确的是（）A．摩擦起电的实质是产生电子B．电压表不能直接测量电源两端的电压C．通常情况下，即使通过导体的电流为零，导体的电阻一般也不为零D．导线越长，其电阻一定也越大5、如图所示电路中，电源电压恒定。

闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。

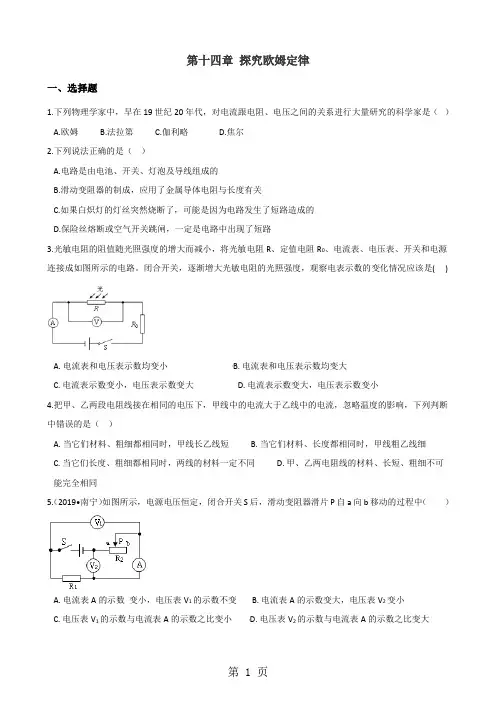

第十四章探究欧姆定律一、选择题1.下列物理学家中，早在19世纪20年代，对电流跟电阻、电压之间的关系进行大量研究的科学家是（）A.欧姆B.法拉第C.伽利略D.焦尔2.下列说法正确的是（）A.电路是由电池、开关、灯泡及导线组成的B.滑动变阻器的制成，应用了金属导体电阻与长度有关C.如果白炽灯的灯丝突然烧断了，可能是因为电路发生了短路造成的D.保险丝熔断或空气开关跳闸，一定是电路中出现了短路3.光敏电阻的阻值随光照强度的增大而减小，将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示的电路。

闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是( )A. 电流表和电压表示数均变小B. 电流表和电压表示数均变大C. 电流表示数变小，电压表示数变大D. 电流表示数变大，电压表示数变小4.把甲、乙两段电阻线接在相同的电压下，甲线中的电流大于乙线中的电流，忽略温度的影响，下列判断中错误的是（）A. 当它们材料、粗细都相同时，甲线长乙线短B. 当它们材料、长度都相同时，甲线粗乙线细C. 当它们长度、粗细都相同时，两线的材料一定不同D. 甲、乙两电阻线的材料、长短、粗细不可能完全相同5.（2019•南宁）如图所示，电源电压恒定，闭合开关S后，滑动变阻器滑片P自a向b移动的过程中（）A. 电流表A的示数变小，电压表V1的示数不变B. 电流表A的示数变大，电压表V2变小C. 电压表V1的示数与电流表A的示数之比变小D. 电压表V2的示数与电流表A的示数之比变大6.为了研究电阻的大小是否与长度有关，采用了如图所示的电路，其中，AC和DF分别为直径与长度均相同的铜导线和镍铬合金线，B和E分别为AC和DF的中点。

在对比研究时，下列选择正确的是（）A. 第一次接入AB，第二次接入DEB. 第一次接入DE，第二次接入ACC. 第一次接入AB，第二次接入DFD. 第一次接入DE，第二次接入DF7.一个电阻两端加上30V电压时，通过它的电流是6A，现给它两端加上15V电压时，它的电阻是（）A. 0.2ΩB. 2.5ΩC. 5ΩD. 7.5Ω8.晓亮利用阻值为R0的定值电阻和一块电压表测量未知电阻R x的电阻．他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示．（1）为了测出电阻R x的阻值，请添加一根导线完成如图所示的实验电路的连接．（2）开关S1、S2都闭合时，电压表的示数为U1；只闭合开关S1时，电压表的示数为U2．请用U1、U2和R0表示R x．R x=________．9.如图所示，是探究“电流与电阻的关系”实验电路图，电源电压保持3V不变，滑动变阻器的规格是“10Ω 1A”．实验中，先在a、b两点间接入5Ω的电阻，闭合开关S，移动滑动变阻器的滑片P，使电压表的示数为2V，读出并记录下此时电流表的示数．接着需要更换a、b间的电阻再进行两次实验，为了保证实验的进行，应选择下列的哪两个电阻（）A. 10Ω和40ΩB. 10Ω和20ΩC. 30Ω和40ΩD. 20Ω和30Ω10.如图，在探究电流与电阻的关系实验时，将a b 间的电阻由15Ω换成10Ω时，下一步操作是（）A. 读出电流表与电压表的示数B. 将滑片P向左移动C. 将滑片P向右移动D. 适当增加电池的节数11.一根导体的电阻是R，现将其接入电路中，要使导体的电阻增大，下列方法可行的是（）A. 增大电压B. 增大电流C. 将导体拉长D. 将导体对折后再接入12.如图甲所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I﹣U关系图象如图乙所示．则下列判断正确的是（）A. 图线A是电阻R1的I﹣U关系图象B. 电源电压为14VC. R1的阻值是20ΩD. 滑动变阻器R2的最大阻值为30Ω二、填空题13. 某电阻两端的电压为3V时，通过的电流为0.5A，则该电阻的阻值是________Ω，若该电阻两端电压为0，其阻值是________Ω14.一根粗细均匀的长为l的金属线，其电阻为R。

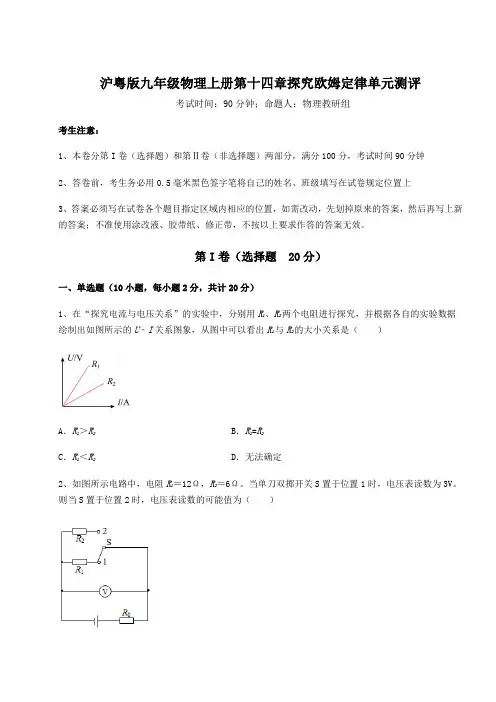

沪粤版九年级物理上册第十四章探究欧姆定律单元测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据各自的实验数据绘制出如图所示的U﹣I关系图象，从图中可以看出R1与R2的大小关系是（）A．R1＞R2B．R1=R2C．R1＜R2D．无法确定2、如图所示电路中，电阻R1＝12Ω，R2＝6Ω。

当单刀双掷开关S置于位置1时，电压表读数为3V。

则当S置于位置2时，电压表读数的可能值为（）A．1V B．2V C．3V D．4V3、在图所示的电路中，电源电压保持不变，若将电流表A1接入电路中，闭合开关S，移动滑片P，下列操作中能使电流表A1和A的示数的比值变大是（）①电流表A1接在a点，滑片P向右移动②电流表A1接在a点，滑片P向左移动③电流表A1接在b点，滑片P向右移动④电流表A1接在b点，滑片P向左移动A．①和③B．②和④C．②和③D．①和④4、图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流5、将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（）A．灯泡L的电阻随着电流的增大而减小B．灯泡L的实际阻值为10ΩC．灯泡L的实际功率为0.8WD．定值电阻R实际功率为6.4W6、一根导线的电阻为R，要使这根导线的电阻变大，可以采用的方法是（）A．将导体拉长B．将导体对折C．增大导体两端的电压D．减小通过导体的电流7、如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。

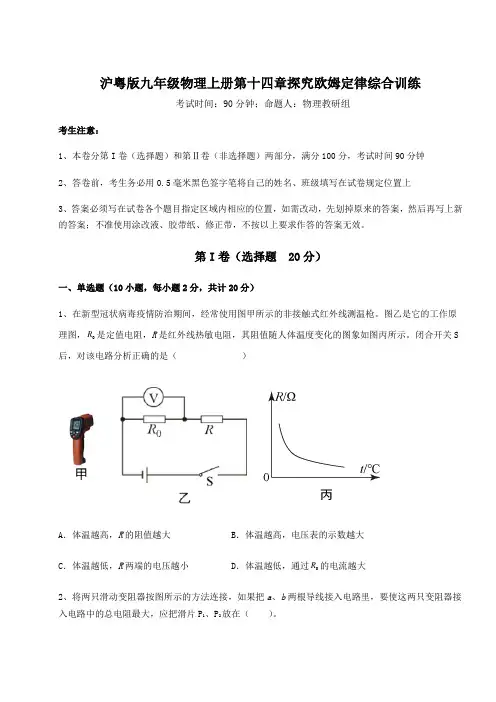

沪粤版九年级物理上册第十四章探究欧姆定律综合训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大2、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）。

A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端3、下列关于电流、电压、电阻的叙述正确的是（）A．电压是电路中形成电流的原因B．电路中只要有电压就一定有电流C．电路中电流小是因为电阻大D．某导体电阻随通过电流的增大而减小4、如图所示为某压力传感器的原理图，R1为定值电阻，滑动变阻器R2的滑片P通过AB间可以伸缩的导线与电路相连，导线位于弹簧内部，当闭合开关S，压力F增大时，下列说法正确的是（）A．电压表V1的示数变大B．电压表V2的示数变小C．电压表V2的示数与电流表A的示数比值变大D．电压表V1的示数与电流表A的示数比值变小5、利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

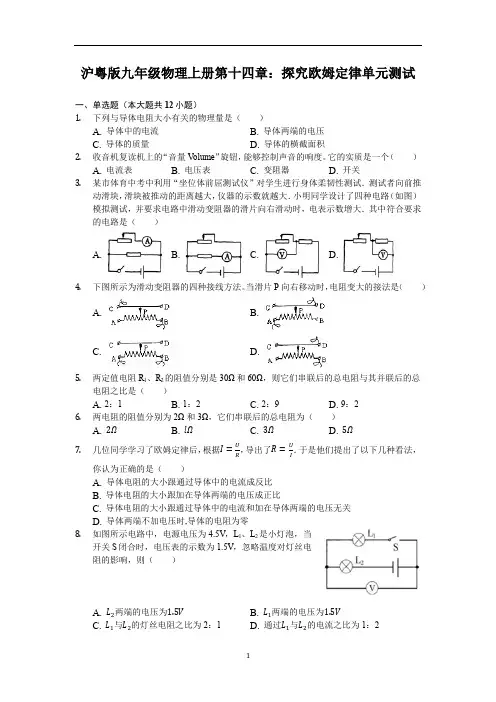

沪粤版九年级物理上册第十四章：探究欧姆定律单元测试一、单选题（本大题共12小题）1.下列与导体电阻大小有关的物理量是（）A. 导体中的电流B. 导体两端的电压C. 导体的质量D. 导体的横截面积2.收音机复读机上的“音量Volume”旋钮，能够控制声音的响度。

它的实质是一个（）A. 电流表B. 电压表C. 变阻器D. 开关3.某市体育中考中利用“坐位体前屈测试仪”对学生进行身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．小明同学设计了四种电路（如图）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是（）A. B. C. D.4.下图所示为滑动变阻器的四种接线方法。

当滑片P向右移动时，电阻变大的接法是（）A. B.C. D.5.两定值电阻R1、R2的阻值分别是30Ω和60Ω，则它们串联后的总电阻与其并联后的总电阻之比是（）A. 2：1B. 1：2C. 2：9D. 9：26.两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为（）A. B. C. D.7.几位同学学习了欧姆定律后，根据，导出了．于是他们提出了以下几种看法，你认为正确的是（）A. 导体电阻的大小跟通过导体中的电流成反比B. 导体电阻的大小跟加在导体两端的电压成正比C. 导体电阻的大小跟通过导体中的电流和加在导体两端的电压无关D. 导体两端不加电压时,导体的电阻为零8.如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（）A. 两端的电压为B. 两端的电压为C. 与的灯丝电阻之比为2：1D. 通过与的电流之比为1：29.如图是电阻甲和乙的I-U图象，小明对图象信息作出的判断，正确的是（）A. 当甲两端电压为时,通过它的电流为B. 当乙两端电压为,其电阻值为C. 将甲和乙串联,若电流为,则它们两端的电压为2VD. 若甲和乙并联,若电压为1V,则它们的干路电流为10.图中四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，其中不能够测出未知电阻R x的电路是（）A. B.C. D.11.学了电路后，小明设计了四个体重计原理图，你认为可行的是（）A. B.C. D.12.如图是自动测量油箱的油量装置图。

沪粤版九年级上册物理-第十四章-探究欧姆定律-单元测试题work Information Technology Company.2020YEAR第十四章探究欧姆定律一、选择题1.下列能决定导体电阻大小的物理量是（）A. 导体两端的电压B. 导体中的电流C. 导体的材料D. 以上三个因素都会影响2.在如右图所示的实验电路中，电源电压为3伏，L1、L2发光时的电阻均为5欧，下列说法错误的是（）A. 灯 L1、L2是串联的B. 电流表的量程应选0~3AC. 电压表的量程应选0~3VD. 电压表测的是灯 L1两端的电压3.有长、宽不同，但材料、厚度均相同的四个矩形金属电阻，如图所示．将这四个电阻分别接在相同的电路中，则闭合开关后电流表读数最大的是（）A. B.C. D.4.由同种材料制成的AB和BC两段导体，它们的长度相同，AB的横截面积比BC的小，将它们按照图3所示的方式串联在电路中，不计温度的影响，下列判断正确的是（）A. 两段导体的电阻值：R AB＝R BCB. 两段导体的电阻值：R AB＜R BCC. 两段导体两端的电压：U AB＞U BCD. 通过两段导体的电流：I AB＜I BC5.如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时．下列判断正确的是（）A. 电路的总功率不变B. 电压表与电流表示数的比值不变C. 电压表的示数变大D. 电流表的示数变小6.如图所示，当开关S闭合时，螺线管与左边始终静止的磁铁相互吸引．请在图中画出螺线管的绕线；当滑动变阻器的滑片P向左端滑动时，左端磁铁所受的摩擦力将（）A. 变大B. 变小C. 不变D. 无法判断7.如图的电路中，在a、b两点间接入一个滑动变阻器，要求闭合开关后，当滑片P向右滑动时，灯泡变亮。

则如图的四种接法中正确的是（）A. B.C. D.8.如图所示，将灯L1、L2按图甲、乙两种方式连接在电压均为U的两个电路中．在甲图中L1的功率为4W，在乙图中L1的功率为9W．设灯丝电阻不变．下列说法中正确的是（）A. 甲、乙两图中L2两端的电压之比是2：3B. L1、L2灯丝电阻之比是2：3C. 甲图中L1、L2的功率之比是2：1D. 甲、乙两图电路消耗的总功率之比是3：29.在“伏安法测电阻”的实验中，如果被测电阻大约为80Ω，选用的电源电压为1.5V，选用的电流表量程为0.6A，对于电流表和电源电压的选择，下列说法中正确的是（）A. 电源选择错误，因此会烧坏电源B. 电流表量程不合适，因此电流表无示数C. 电源电压选择不当，电路中电流过小，电流表指针偏转角度太小，读数误差大D. 电流表量程选择错误，读数误差较大10.在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成ab、cd 两端后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体（）A. 横截面积的关系B. 材料的关系C. 长度的关系D. 温度的关系11.甲、乙是由同种材料制成且长度相等的两导体，若将它们并联在同一电路中，则关于甲、乙的横截面积S及通过电流电流I的大小判断正确的是（）A. 若S甲>S乙，则I甲=I乙B. 若S甲<S乙，则I甲=I乙C. 若S甲<S乙，则I甲>I乙D. 若S甲>S乙，则I甲>I乙12.如图所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是（）A. 电压表的示数变大，电流表的示数变大B. 电压表的示数变小，电流表的示数变大C. 电压表的示数变大，电流表的示数变小D. 电压表的示数变小，电流表的示数变小二、填空题13.一段导体两端电压时10V时，导体中的电流是0.5A，此导体的电阻是________Ω．如果导体两端的电压降到1V，此时导体中的电流是________，导体的电阻是________Ω．14.如图，电源电压保持不变，电阻R1 =R2=R3=10Ω.要使R2、R3并联，应闭合关________，此时电流表的示数为I1；要使R1、 R2串联，开关S1、S2应________ (填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2 =________.15.如图所示的电路中R1＜R2，开关闭合后，电压表V的示数为8V．通过R1、R2的电流之比是________ ，电压表V1的示数________ （选填“大于”、“小于”或“等于”）4V．16.如图甲所示的电路，电源电压保持不变．闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图线如图乙所示．根据图线的信息可知：________（甲/乙）是电压表V2示数变化的图线，电源电压为________ V，电阻R1的阻值为________Ω，电阻R2的最大功率是________ W．17.某导体两端的电压为10伏，10秒内通过该导体横截面的电荷量为5库，通过该导体的电流为________安，这段时间内电流做功________焦；若通过该导体的电流变为0.3安，其电阻为________欧。

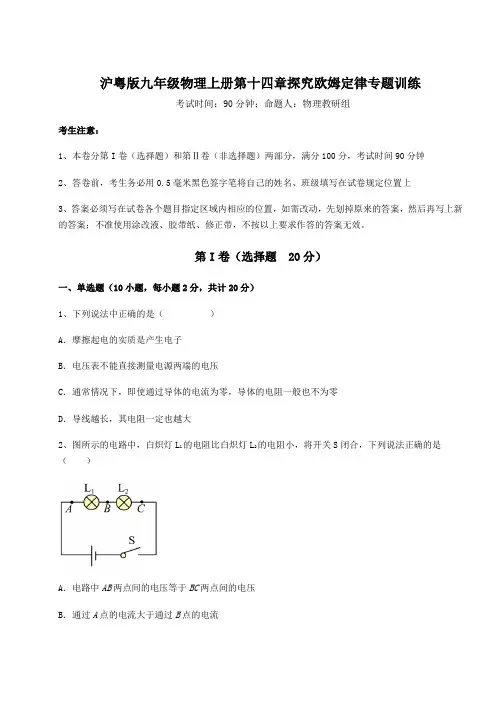

沪粤版九年级物理上册第十四章探究欧姆定律专题训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、下列说法中正确的是（）A．摩擦起电的实质是产生电子B．电压表不能直接测量电源两端的电压C．通常情况下，即使通过导体的电流为零，导体的电阻一般也不为零D．导线越长，其电阻一定也越大2、图所示的电路中，白炽灯L1的电阻比白炽灯L2的电阻小，将开关S闭合，下列说法正确的是（）A．电路中AB两点间的电压等于BC两点间的电压B．通过A点的电流大于通过B点的电流C．通过A点的电流等于通过B点的电流D．电路中AB两点间的电压大于BC两点间的电压3、在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，0R是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S 后，对该电路分析正确的是（）A．体温越高，R的阻值越大B．体温越高，电压表的示数越大C．体温越低，R两端的电压越小D．体温越低，通过0R的电流越大4、如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光。

一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路5、如图所示电路中，电阻R1＝12Ω，R2＝6Ω。

当单刀双掷开关S置于位置1时，电压表读数为3V。

则当S置于位置2时，电压表读数的可能值为（）A．1V B．2V C．3V D．4V6、图乙是图甲所示电子秤的工作原理图。

沪粤版九年级物理上册第十四章探究欧姆定律专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、小兰利用如图甲所示电路，测量标有“2.5V”字样的灯泡L的电功率，电源电压为5V。

实验中，当电压表示数为2.5V时，电流表示数如图乙所示，根据实验过程和现象，下列说法中错误的是（）A．电流表示数是0.5AB．灯泡L的额定功率是2.5WC．灯泡L正常发光时的电阻为5ΩD．当电压表示数为2.5V时，灯泡L正常发光2、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（）A．电流表的示数变化范围为0.25～0.6AB．滑动变阻器的取值范围为3～12ΩC．电阻R1的最小功率与最大功率之比为9∶25D．滑动变阻器R2的最小功率与最大功率之比为25∶273、如图所示的是琳琳设计的电路图，当她闭合开关S1、S2，两个电流表（实验室学生用）的指针在同一位置，则下列判断正确的是（）A．两个电流表的示数相等B．A1测的是通过L1的电流C．两灯L1与L2电阻之比为1：4 D．两灯L1与L2电阻之比为4：14、抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。

热敏电阻R的阻值随温度的升高而增大，他把电表的刻度值都改为相应的温度值，温度升高时电表的示数变大，如图所示的电路图中，符合要求的是（）A．B．C．D．5、将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。

沪粤版九年级物理上册第十四章探究欧姆定律专项训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，下列关于该装置的说法错误的是（）A．若电流表读数增大，R接入电路的电阻减小B．若电流表读数增大，表明油量增多C．若电流表读数减小，电阻0R的功率减小D．若电流表读数减小，滑动变阻器R两端的电压减小2、关于图所示的实物电路，在S 1、S 2都闭合后，下列说法正确的是（ ）A ．通过L 1与L 2的电流一定相等B ．通过L 1与L 2的电流一定不相等C ．L 1与L 2两端的电压一定相等D ．L 1与L 2两端的电压之和等于电源电压3、图甲是热敏电阻R T 和定值电阻R 的U ﹣I 关系图像，R T 的阻值随温度的升高而变小。

将R T 和R 以两种不同的方式接在同一电源上，如图乙和丙。

若乙图中加在两电阻上的电压RT R :U U m ＝，丙图中R T R :I I n ＝，则下关系式中正确的是（ ）A ．m ＝1nB ．m ＞1nC ．m ＜1nD ．m ＝n4、科学方法在物理问题的研究中，起到了重要的作用。

比如，两个定值电阻，一个5Ω，一个10Ω，粗细均匀。

以下描述正确的是（ ）A ．如果这两个电阻的材料相同，则5Ω的长度一定大于10Ω的长度B ．如果这两个电阻的材料不同，则5Ω的长度一定小于10Ω的长度C ．如果这两个电阻的材料、横截面积相同，则5Ω的长度一定小于10Ω的长度D ．如果这两个电阻的材料、长度相同，则5Ω的横截面积一定小于10Ω的横截面积5、如图所示电路，灯泡L 1标有“9Ω 1A”，L 2标有“4Ω 1.5A”，电流表选“0～3A”量程，则保证两灯长时间工作的最大电源电压为（）A．15V B．13V C．19.5V D．无法判断6、如图的所示的四个电路中，电源电压U相同，R1＜R2，电路的总电阻最小的是（）A．B．C．D．7、超载是道路交通中的重要危害之一，高速公路入口都有测量超载的装置：地磅。

2018-2019学年沪粤版九年级上册物理第十四章探究欧姆定律章节测试一、单选题1.在“用电流表、电压表小灯泡测电阻”的实验中，滑动变阻器不能起到的作用是（）A. 改变电路中的电流B. 改变被测电阻的阻值C. 改变被测电阻两端的电压D. 保护电路2.有关决定一个导体电阻大小的因素的说法，正确的是（）A. 决定于导体的长度、横截面积和材料B. 决定于导体两端的电压和通过的电流C. 不通电时A对，通电时B对D. A、B都不正确3.某导体接在电路中，如果把加在该导体两端电压减小到原来的一半，保持温度不变，则下列关于导体的电阻和通过它的电流的说法正确的是（）A. 都减小到原来的一半B. 都保持不变C. 电阻不变，电流减小到原来的一半D. 电阻不变，电流是原来的2倍4.如表是不同规格的金属线，为了研究导体的电阻与材料是否有关，应选取做实验的金属线是（）种类长短（米）粗细（毫米2）a 锰铜线 1 0.1b 锰铜线 1 0.2c 锰铜线 0.5 0.2d 镍铬线 1 0.1A. a和bB. a和dC. b和cD. b和d5.如图所示，把一个5Ω和10Ω的电阻串联起来，接到电源电压为9V的电路中，则通过电阻R1的电流为（）A. 1.6AB. 0.8AC. 0.53AD. 0.6A6.张华同学在“探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A. 当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB. 将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC. 通过导体甲的电流与其两端的电压成正比D. 导体甲的电阻大于导体乙的电阻7.下列关于电阻的说法，正确的是（）A. 导体中有电流，导体才有电阻B. 长度相同的两根导线，横截面积小的电阻大C. 电阻是导体本身的性质，与电流、电压无关[D. 导体的电阻只与导体的材料、长度有关8.如图所示，A1、A2是完全相同的两个电流表，都有3A和0.6A两个量程，闭合开关后，发现两个电流表指针偏转的角度相同，则（）A. R1：R2=4：1B. R1：R2=1：4C. R1：R2=1：5D. R1：R2=5：19.在如图所示的电路中，电源电压保持不变，其中定值电阻R1的阻值为R，滑动变阻器R2的最大阻值为2R，闭合电键S，当滑动变阻器的滑片P从中点向右移动时，下列说法正确的是（）A. 电流表A示数与A1示数的比值变大B. 电压表V示数与电流表A1示数的比值变大C. 电压表V与电流表A示数的乘积不变D. 电流表A示数与A1示数的比值最小值为3：210.把一个阻值R1=4欧的电阻与另一个电阻R2连接后接在电源上，它们端电压比为1：4则（）A. 这两个电阻一定并联B. 通过的电流比I1：I2=4：1C. 电阻R2的阻值为16欧D. 电源电压一定为5V11.如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（）A. 将变阻器滑片P向左移动，保持电压表示数不变B. 将变阻器滑片P向右移动，保持电流表示数不变C. 将变阻器滑片P向右移动，保持电压表示数不变D. 将变阻器滑片P向左移动，保持电流表示数不变二、填空题12.英国物理学家发现了一条重要的电学定律，通过一段导体的电流跟这段导体两端的电压成正比，跟这段导体的电阻成反比，这位物理学家是________ ；另一位意大利物理学家托里拆利，首次测量出了大气压强值，一个标准大气压能托起________ cm高的水银柱．13.某定值电阻两端的电压为2V时，通过的电流是200mA，则该定值电阻的阻值为________欧：若定值电阻两端的电压变为6V时，其阻值为________欧．14.在“探究影响导体电阻大小的因素”实验中，图中甲、乙、丙是镍铬合金丝，且l甲=l乙，S乙=S丙．（1）实验中，根据________ 判断接入M、N两点间电阻的大小．（2）若选择甲、乙两根导线进行实验，可以探究导体电阻的大小与________ 的关系．（3）为了探究电阻大小与导体材料的关系，应该再选一个实验器材是________ ．（4）为了使实验更精准，请你写出一条改进本实验的建议：________ ．15.到商店购买安装电灯用的电线时，发现有同样粗细的铜导线和铝导线，你认为，从导电能力方面应选________导线，导线外皮用的绝缘材料________（选填“没有”或“有”）电阻．16.如图所示，其中图（a）、（b）、（c）分别是滑动变阻器的________、________和________．当滑动变阻器的B、C两接线柱接入电路、滑片P向右移动时，连入电路的电阻将________，电路中的电流将________．当将A、B接线柱连入电路、滑片P向右移动时，连入电路的电阻将________，这时滑动变阻器起着________电阻的作用．三、解答题17.小丽连接如图所示实物电路后，闭合开关，发现小灯泡不发光．于是她认为：小灯泡不发光，一定是由于小灯泡所在电路断路或小灯泡短路造成的．经老师检查发现，如图中电路元件均无故障，且电路连线完好．请你利用如图所示电路中的元件，设计一个实验证明小丽的观点是错误的．请你写出实验步骤和实验现象．四、实验探究题18.图1是小明做“探究影响导体电阻大小的因素”实验所采用的电路，a、b、c、d是四根合金丝，用一只电压表分别测出它们两端的电压，得到的一次实验部分数据如表所示．导体材料长度横截面积电压表示数/Va 镍铬 L S 1.0b 镍铬 2L Sc 镍铬 L 2S 0.5d 锰铜 L S（1）四根合金丝串联在电路中，它们两端的电压之比等于它们的________之比，为探究导体电阻与横截面积的关系，应比较合金丝a和________两端的电压，合金丝d两端电压如图2所示，示数为________ V；（2）在得到上表数据的过程中，________（选填“能”或“不能”）改变滑动变阻器滑片的位置，为得到更可靠的实验结论，应多次实验，每次实验测量合金丝两端电压之前，需进行的一项实验操作是________．（3）关于导体电阻与长度的关系，小明还进行了理论探究：某金属丝电阻为R，长度为L若把n根这样的电阻丝串联在电路中，则总长度为nL，总电阻为________，从而得到导体电阻与长度的关系，依此关系，上表中合金丝b两端的电压应该为________ V．19.小萱想利用一块电流表和阻值已知的定值电阻R0测量电阻R X的阻值．她选择了满足实验要求的器材，并连接了部分实验电路，如图所示．（1）请你添加一根导线完成图所示的实验电路的连接；（2）只闭合开关S时，电流表的示数为I1；闭合开关S和S1时，电流表的示数为I2．请你用I1、I2和R0表示未知电阻R X．R X=________．五、综合题20.如图所示，电源电压保持不变，R1=10Ω．当闭合开关S，滑动变阻器滑片P从a端移到b端，两电表示数变化关系用图线段AB表示．求：（1）电源电压（2）滑片P滑到ab中点时电压表的示数．答案解析部分一、单选题1.【答案】B【解析】【解答】A、移动滑动变阻器的滑片，改变了连入电路的电阻，改变了电路中的电流，故A选项正确、不符合题意．B、被测电阻阻值大小跟电阻的长度、材料、横截面积有关，实验过程中三者没有发生变化，电阻的阻值不变，故B选项不正确、符合题意．C、实验中电阻的阻值不变，移动滑动变阻器的滑片，改变了电路中的电流，根据U=IR，电阻不变，电流变化，所以被测电阻两端的电压变化，故C选项正确、不符合题意．D、滑动变阻器的连入电路时，滑片滑到最大阻值处，电阻最大，电源电压不变，电流最小，起到保护电路的作用，故D选项正确、不符合题意．故选B．【分析】（1)电阻大小跟电阻的长度、材料、横截面积有关，跟电阻中的电流、电阻两端的电压无关．（2)“伏安法测电阻”的实验中，滑动变阻器和被测电阻串联在电路中，滑片处于最大阻值处，电源电压不变，电流中的电流最小，起到保护作用．移动变阻器的滑片，改变了连入电路的电阻，电路中的电流变化，根据U=IR知，电阻两端的电压也随之变化．本题考查了滑动变阻器的使用，关键是知道在不同的实验中滑动变阻器的作用是不同的；“伏安法测电阻”的实验中，滑动变阻器的作用：改变电路的电流，改变被测电阻的电压和保护电路2.【答案】A【解析】【解答】解：电阻是导体本身的一种性质，大小与其材料、长度、横截面积等有关，与电流、电压无关，A正确，BCD错误．故选A．【分析】影响电阻大小的因素是：材料、长度、横截面积、温度．3.【答案】C【解析】【解答】解：因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，加在这导体两端的电压减小到原来的一半时，导体的电阻不变，故A错误；由I= 可知，此时通过导体的电流变为原来的一半，故BD错误，故C正确．故选C．【分析】电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，根据欧姆定律分析电压变化时通过的电流变化．4.【答案】B【解析】【解答】解：要研究电阻的大小与导体材料的关系，需保持导体的长度、横截面积不变，导体的材料不同，所以应选择a和d．故选B．【分析】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，在比较电阻的大小时应使用控制变量法进行具体分析．5.【答案】D【解析】【解答】解：两电阻串联，因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻：R=R1+R2=5Ω+10Ω=15Ω，因串联电路中各处的电流相等，所以，通过电阻R1的电流：I==0.6A．故选D．【分析】已知两串联电阻的阻值和电源的电压，根据电阻的串联和欧姆定律求出电路中的电流即为通过电阻R1的电流．6.【答案】D【解析】【解答】A、由图示可知，当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1A，故A 正确，但不符合题意；B、将甲、乙两导体并联后接到电压为3V的电源上时，通过甲、乙两灯泡的电流分别为0.6A、0.3A，所以干路中的电流为0.9A，故B正确，但不符合题意；C、由图示可知，甲的电阻是一定的，通过导体甲的电流与其两端的电压成正比，故C正确，但不符合题意；D、当电压相同时，甲的电流大于乙，所以可知甲的电阻比乙的电阻小，故D错，符合题意.故答案为：D.【分析】（1）由图象可知，通过两电阻的电流与各自两端的电压成正比例函数即为定值电阻；（2）从图象中读出1V时通过两端的电流，根据欧姆定律求出两电阻的阻值，然后比较两电阻的大小关系；（3）根据电阻的并联特点求出两电阻并联时电路中的总电阻，利用欧姆定律求出干路中的电流．7.【答案】C【解析】【解答】A、导体的电阻与电流无关，是本身的一个基本属性，不符合题意；B、电阻大小取决于导体的长度、横截面积和材料，与电流无关，不符合题意；C、电阻是导体本身的一种性质，与通过它的电流、电压大小无关，符合题意；D、电阻与导体的材料、长度、横截面积有关，不符合题意；故选C．8.【答案】A【解析】【解答】解：A1测量R1的电流，A2测量干路电流，并联电路干路电流等于各支路电流之和，指针偏转角度相同，两个电流表使用的量程一定不同．A2是使用0﹣3A的量程，A1是使用的0﹣0.6A的量程．A2的示数是A1示数的5倍，所以I=5I1，根据并联电路干路电流等于各支路电流之和得：I2=4I1，根据R=得：∴R1：R2==I2：I1=4I1：I1=4：1．故选A．【分析】（1）并联电路干路电流等于各支路电流之和．并联电流各支路电流之比等于各电阻比的倒数．（2）电流表的两个量程的刻度盘相同，代表的示数不同，大量程是小量程的5倍．9.【答案】D【解析】【解答】解：由电路图可知，R1与R2并联，电压表测电源的电压，电流表A测干路电流，电流表A1测R1支路的电流。

沪粤版九年级物理上册第十四章探究欧姆定律综合训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、如图所示电路中，电源电压恒定。

闭合开关，电路正常工作一段时间后，灯泡L突然熄灭，电路中只有两个电表有示数。

电阻R或灯泡L仅有一个出现了故障，其它元件均完好。

下列说法中（）①可能灯泡L断路②可能灯泡L短路③可能电阻R断路④可能电阻R短路A．只有①②正确B．只有③④正确C．只有②④正确D．只有①③正确2、将灯泡L和定值电阻R以图甲方式连在6V的电源上，图乙是L和R的U-I图象，结合图中信息可知（）A．灯泡L的电阻随着电流的增大而减小B．灯泡L的实际阻值为10ΩC．灯泡L的实际功率为0.8WD．定值电阻R实际功率为6.4W3、图示为电阻R1和R2的I-U图像，由图可知（）A．R1的阻值为5ΩB．R1的阻值小于R2的阻值C．将R1、R2串联接入电路，通电后R1两端的电压大于R2两端的电压D．将R1、R2并联接入电路，通电后通过R1的电流大于通过R2的电流4、用图所示的实验装置探究“导体电阻的大小与哪些因素有关”。

其中A为猛铜线，B、C、D为镍铬合金线，S表示横截面积，A、B、C的长度相同。

则下列说法中正确的是（）A．选择C、D可以探究电阻大小和长度是否有关B．选择A、B可以探究电阻大小和材料是否有关C．选择A、D可以探究电阻大小和长度是否有关D．选择A、C可以探究电阻大小和横截面积是否有关5、由欧姆定律I=UR变形可得R=UI，以下说法正确的是（）A．导体的电阻跟它两端的电压成正比B．导体的电阻跟通过它的电流成反比C．导体的电阻跟它两端的电压和通过它的电流无关D．导体的电阻由它两端的电压和通过它的电流的比值决定6、学习了电学知识后，小宇同学设计了如图所示的汽车油量表的工作原理图，油量表是由电压表或电流表改装的，已知R'为定值电阻，R相当于滑动变阻器，电源电压保持不变，则下列说法正确的是（）A．油量表是由电压表改装的B．油量表的“0”刻度线一定与改装前的电表原“0”刻度线重合C．当油箱内的燃油减少时，滑动变阻器R的阻值变小D．当油箱内的燃油增多时，油量表的示数变大7、如图所示，电源电压恒定，闭合S1、S2，断开S3，将滑动变阻器R2的滑片P2调到最下端，滑动变阻器R1的滑片P1从最左端滑到最右端，最终总电流为I。
