计算机图形学第1章绪论

计算机图形学Ⅰ专业：计算机科学与技术计算机科学与技术20922012年12月第1章绪论1、计算机图形学的概念？（或什么是计算机图形学？）计算机图形学是研究怎样利用计算机表示、生成、处理和显示图形的(原理、算法、方法和技术)一门学科。

2、图形与图像的区别？图像是指计算机内以位图(Bitmap)形式存在的灰度信息；图形含有几何属性，更强调物体（或场景）的几何表示，是由物体（或场景）的几何模型(几何参数)和物理属性(属性参数)共同组成的。

3、计算机图形学的研究内容？计算机图形学的研究内容非常广泛，有图形硬件、图形标准、图形交互技术、光栅图形生成算法、曲线曲面造型、实体造型、真实感图形计算与显示算法，以及科学计算可视化、计算机动画、自然景物仿真和虚拟现实等。

4、计算机图形学的最高奖是以 Coons 的名字命名的，而分别获得第一届（1983年）和第二届（1985年）Steven A. Coons 奖的，恰好是 Ivan E. Sutherland 和 Pierre Bézier 。

5、1971年，Gourand提出“漫反射模型+插值”的思想，被称为 Gourand 明暗处理。

6、1975年，Phong提出了著名的简单光照模型—— Phong模型。

7、1980年，Whitted提出了一个光透明模型—— Whitted模型，并第一次给出光线跟踪算法的范例，实现了Whitted模型。

8、以 SIGGRAPH 会议的情况介绍，来结束计算机图形学的历史回顾。

9、什么是三维形体重建？三维形体重建就是从二维信息中提取三维信息，通过对这些信息进行分类、综合等一系列处理，在三维空间中重新构造出二维信息所对应的三维形体，恢复形体的点、线、面及其拓扑关系，从而实现形体的重建。

10、在漫游当中还要根据CT图像区分出不同的体内组织，这项技术叫分割。

11、一个图形系统通常由图形处理器、图形输入设备和输出设备构成。

12、CRT显示器的简易结构图12、LCD液晶显示器的基本技术指标有：可视角度、点距和分辨率。

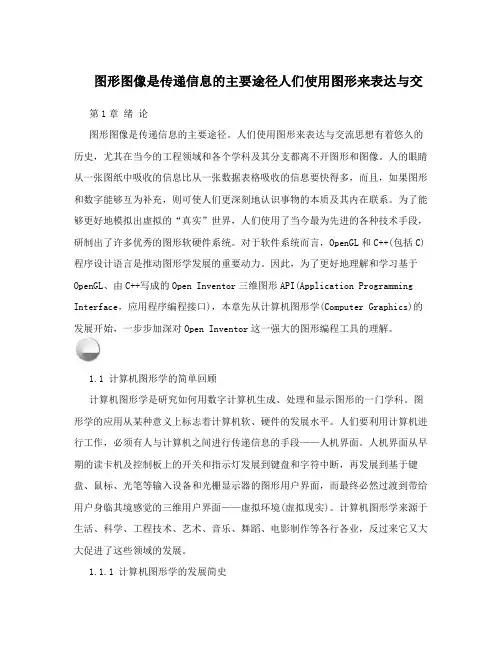

图形图像是传递信息的主要途径人们使用图形来表达与交第1章绪论图形图像是传递信息的主要途径。

人们使用图形来表达与交流思想有着悠久的历史，尤其在当今的工程领域和各个学科及其分支都离不开图形和图像。

人的眼睛从一张图纸中吸收的信息比从一张数据表格吸收的信息要快得多，而且，如果图形和数字能够互为补充，则可使人们更深刻地认识事物的本质及其内在联系。

为了能够更好地模拟出虚拟的“真实”世界，人们使用了当今最为先进的各种技术手段，研制出了许多优秀的图形软硬件系统。

对于软件系统而言，OpenGL和C++(包括C)程序设计语言是推动图形学发展的重要动力。

因此，为了更好地理解和学习基于OpenGL、由C++写成的Open Inventor三维图形API(Application Programming Interface，应用程序编程接口)，本章先从计算机图形学(Computer Graphics)的发展开始，一步步加深对Open Inventor这一强大的图形编程工具的理解。

1.1 计算机图形学的简单回顾计算机图形学是研究如何用数字计算机生成、处理和显示图形的一门学科。

图形学的应用从某种意义上标志着计算机软、硬件的发展水平。

人们要利用计算机进行工作，必须有人与计算机之间进行传递信息的手段——人机界面。

人机界面从早期的读卡机及控制板上的开关和指示灯发展到键盘和字符中断，再发展到基于键盘、鼠标、光笔等输入设备和光栅显示器的图形用户界面，而最终必然过渡到带给用户身临其境感觉的三维用户界面——虚拟环境(虚拟现实)。

计算机图形学来源于生活、科学、工程技术、艺术、音乐、舞蹈、电影制作等各行各业，反过来它又大大促进了这些领域的发展。

1.1.1 计算机图形学的发展简史本书侧重于介绍那些源于过去、至今仍在使用而且将来大概还会继续使用的基本原理和技术，这些内容通常会贯穿于整本书中。

本节简要地回顾计算机图形学的发展历史，说明当今系统的由来。

计算机图形学期末复习第一章绪论●名词解释：图形、图像、点阵法、参数法。

图形：是指能够在人的视觉系统中形成视觉印象的客观对象。

点阵法：是具有灰度或颜色信息的点阵来表示图形的一种方法，它强调图形有哪些点组成，这些点具有什么灰度或色彩。

图形包括哪方面的要素参数法：是以计算机所记录的图形的形状参数与属性参数来表示图形的一种方法。

把参数法描述的图形叫做图形；把点阵法描述的图形叫做图像。

●图形包括哪两方面的要素，在计算机中如何表示它们？图形的要素可以分为两类，一类是刻画形状的点、线、面、体等几何要素；另一类是反应物体本身固有属性，如表面属性或材质的明暗、灰度、色彩（颜色信息）等非几何要素。

在计算机中表示带有颜色及形状的图和形常用两种方法：点阵法和参数法。

●什么叫计算机图形学？分析计算机图形学、数字图像处理和计算机视觉学科间的关系。

计算机图形学是研究怎样利用计算机来显示、生成和处理图形的原理、方法、和技术的一门学科。

计算机图形学试图将参数形式的数据描述转换生成（逼真的）图像。

数据图像处理则着重强调图像之间进行变换，它旨在对图像进行各种加工以改善图像的视觉效果，计算机视觉是研究用计算机来模拟生物外显或宏观视觉功能的科学和技术，它模拟对客观事物模式的识别过程，是从图像到特征数据对象的描述表达处理过程。

●有关计算机图形学的软件标准有哪些？标准有：计算机图形核心系统（GKS）及其语言联编、三维图形核心系统（GKS-3D）及其语言联编、程序员层次交互式图形系统（PHIGS）及其语言联编、计算机图形元文件(CGM)、计算机图形接口（CGI）、基本图形转换规范（IGES）、产品数据转换规范（STEP）等。

●试发挥你的想象力，举例说明计算机图形学有哪些应用范围，解决的问题是什么？近年来计算机图形学已经广泛地用于多种领域，如科学、医药、商业、工业、政府部门、艺术、娱乐业、广告业、教育和培训等。

第二章计算机图形系统及图形硬件●名词解释：刷新、刷新频率、像素点、屏幕分辨率、位平面、屏幕坐标系。

计算机图形学习题参考答案第1章绪论1、第一届ACM SIGGRAPH会议是哪一年在哪里召开的？解：1974年，在Colorado大学召开了第一届SIGGRAPH年会。

2、计算机图形学之父是谁？解：Sutherland3、列举一些计算机图形学的应用领域（至少5个）。

解：计算机辅助设计、图示图形学、计算机艺术、娱乐、教学与培训、可视化、图像处理、图形用户界面等。

4、简要介绍计算机图形学的研究内容。

解：（1）图形的输入。

如何开发和利用图形输入设备及相关软件把图形输入到计算机中，以便进行各种处理。

（2）图形的处理。

包括对图形进行变换（如几何变换、投影变换）和运算（如图形的并、交、差运算）等处理。

（3）图形的生成和输出。

如何将图形的特定表示形式转换成图形输出系统便于接受的表示形式，并将图形在显示器或打印机等输出设备上输出。

5、简要说明计算机图形学与相关学科的关系。

解：与计算机图形学密切相关的学科主要有图像处理、计算几何、计算机视觉和模式识别等。

计算机图形学着重讨论怎样将数据模型变成数字图像。

图像处理着重研究图像的压缩存储和去除噪音等问题。

模式识别重点讨论如何从图像中提取数据和模型。

计算几何着重研究数据模型的建立、存储和管理。

随着技术的发展和应用的深入，这些学科的界限变得模糊起来，各学科相互渗透、融合。

一个较完善的应用系统通常综合利用了各个学科的技术。

6、简要介绍几种计算机图形学的相关开发技术。

解：（1）OpenGL。

OpenGL是一套三维图形处理库，也是该领域事实上的工业标准。

OpenGL独立于硬件、操作系统和窗口系统，能运行于不同操作系统的各种计算机，并能在网络环境下以客户/服务器模式工作，是专业图形处理、科学计算等高端应用领域的标准图形库。

以OpenGL为基础开发的应用程序可以十分方便地在各种平台间移植；OpenGL与C/C++紧密接合，便于实现图形的相关算法，并可保证算法的正确性和可靠性；OpenGL使用简便，效率高。

计算机图形学第二版（陆枫）课后习题集第一章绪论概念：计算机图形学、图形、图像、点阵法、参数法、图形的几何要素、非几何要素、数字图像处理；计算机图形学和计算机视觉的概念及三者之间的关系；计算机图形系统的功能、计算机图形系统的总体结构。

第二章图形设备图形输入设备：有哪些。

图形显示设备：CRT的结构、原理和工作方式。

彩色CRT：结构、原理。

随机扫描和光栅扫描的图形显示器的结构和工作原理。

图形显示子系统：分辨率、像素与帧缓存、颜色查找表等基本概念，分辨率的计算第三章交互式技术什么是输入模式的问题，有哪几种输入模式。

第四章图形的表示与数据结构自学，建议至少阅读一遍第五章基本图形生成算法概念：点阵字符和矢量字符；直线和圆的扫描转换算法；多边形的扫描转换：有效边表算法；区域填充：4／8连通的边界／泛填充算法；内外测试：奇偶规则，非零环绕数规则；反走样：反走样和走样的概念，过取样和区域取样。

5.1.2 中点 Bresenham 算法（P109）5.1.2 改进 Bresenham 算法（P112）习题解答习题5（P144）5.3 试用中点Bresenham算法画直线段的原理推导斜率为负且大于1的直线段绘制过程（要求写清原理、误差函数、递推公式及最终画图过程）。

（P111）解： k<=-1 |△y|/|△x|>=1 y为最大位移方向故有构造判别式：推导d各种情况的方法(设理想直线与y=yi+1的交点为Q)：所以有： y Q-kx Q-b=0 且y M=y Qd=f(x M-kx M-b-(y Q-kx Q-b)=k(x Q-x M)所以，当k<0，d>0时，M点在Q点右侧（Q在M左），取左点 P l(x i-1,y i+1)。
